机电一体化基础知识考试复习总结第一章绪论●机电一体化是指机械装置和电子设备适当地组合起来，构成机械产品或机电一体与机信一体的新趋势。
●机电一体化是把机械学和电子学有机地结合起来，提供更加优越技术的一种技术。
●机电一体化乃是在机械的主功能、动力功能、信息功能和控制功能上引进微电子技术，并将机械装置与电子装置用相关软件有机结合而构成系统的总称。
机电一体化的目的是使产品具有多功能、高效率、高智能、高可靠性，同时又能节省材料、省能源，使产品向轻、薄、细、小、巧的方向发展，以不断满足人们生活的多样化要求和生产的省力化，自动化需求。
机电一体化基本结构要素：1．机械本体包括机身、框架机械联接等在内的产品支持结构属于基础部分，实现产品的构造功能。
2．动力源向系统提供能量，并将输入的能量转换成需要的形式，实现动力功能。
3．检测与传感装置包括各种传感器及其信号检测路，用于对产品运行时的内部状态和外部环境进行检测，提供运行控制所需的各种信息，实现计测功能。
4．控制与信息处理装置主要是指由计算机及其相应硬、软件所构成的控制系统。
5．执行机构包括机械传动与操作机构，在控制信息作用下完成要求的动作，实现产品的主功能。
是机电一体化产品中最重要的组成要素之一。
机电一体化产品可划分为功能附加型、功能替代型和机电融合型三类。
1．功能附加型产品：主要特征是在原有机械产品基础上，采用微电子技术，使产品功能增加和增强，性能得到适当的提高。
经济型数控机床、电子秤、数显量具、全自动洗衣机等都属于这一类机电一体化产品。
2．功能替代型产品：主要特征是采用电子技术及装置取代原产品中的机械控制功能、信息处理功能或主功能，使产品结构简化，性能提高。
柔性增加，如电子缝纫机、自动照相机等用微电于装置取代了原来复杂的机械控制机构；线切割加工机床、激光手术器等则用因微电子技术的应用而产生的新功能，取代了原来机械的主功能。
3．机电融合型产品：主要特征是根据产品的功能和性能要求及技术规范，采用专门设计的或具有特定用途的集成电路来实现产品中的控制和信息处理等功能，因而使产品结构更加紧凑、设计更灵活、成本进一步降低。
传真机、复印机、摄象机、磁盘驱动器、CNC数控机床等都是这一类机电一体产品。
机电一体化共性关键技术一、机械技术机械技术是机电一体化的基础。
机电一体化产品中的主功能和构造功能，它主要是以机械技术为主实现的。
二、计算机与信息处理技术实现信息处理的主要工具是计算机。
计算机技术包括计算机硬件技术和软件技术、网络与通信技术、数据库技术等。
在机电一体化产品中，计算机与信息处理装置指挥整个产品的运行。
计算机应用及信息处理技术已成为促进机电一体化技术和产品发展的最活跃的因素。
三、检测与传感技术检测与传感技术的研究对象是传感器及其信号检测装置。
机电一体化产品中，传感器作为感受器官，将各种内、外部信息通过相应的信号检测装置反馈给控制及信息处理装置。
因此检测与传感是实现自动控制的关键环节。
四、自动控制技术自动控制技术范围很广，包括自动控制理论、控制系统设计、系统仿真、现场调试、可靠运行等从理论到实践的整个过程。
自动控制技术的难点在于自动控制理论的工程化与实用化。
五、伺服驱动技术伺服驱动技术的主要研究对象是执行元件及其驱动装置。
执行元件有电动、气动、液压等多种类型，因此伺服驱动技术是直接执行操作的技术，对机电一体化产品的动态性能、稳态精度、控制质量等具有决定性的影响。
六、系统总体技术系统总体技术是一种从整体目标出发，用系统工程的观点和方法，将系统总体分解成相互有机联系的若干功能单元，然后再把功功能和技术方案组合成方案组进行分析、评价和优选的综合应用技术。
机电一体化设计突出体现在两个方面：一方面，当产品的某一功能单靠某一种技术无法实现时，必须进行机械与电子及其它多种技术有机结合的一体化设计；另一方面，当产品某一功能的实现有多种可行的技术方案时，也必须应用机电了体化技术对各种技术方案进行分析和评价，选择最优的技术方案。
因此，机电一体化设计必须充分考虑各种技术方案的等效性、互补性及可比性。
机电一体化产品设计一般可分为三种类型：（1）开发性设计一个从无到有的创造过程，是在没有任何样板可供参考的情况下，根据功能和性能要求所进行的设计。
开发性设计要求设计者具备敏锐的市场洞察力、丰富的想象力和广泛而扎实的基础理论知识。
（2）适应性设计在原有产品总的方案基本不变的情况下，对产品的某些局部加以变动或改进，以增加功能、提高性能和质量或降低成本为目的生所进行的设计。
适应性设计要求设计者对原有产品及相关的市场需求变化和技术进步有充分的了解和掌握。
（3）变异性设计在设计方案和功能结构不变的情况下，通过改变改变尺寸、速度、力或功率等参数，以满足市场对产吕规格方面的需求进行的系列化设计。
变异性设计比较容易，但设计中必须注意采取措施防止因参数变化可能对产品性能产生的影响。
第二章机械系统设计一、机电一体化对机械系统的基本要求．1．高精度精度直接影响产品的质量，如果机械系统的精度不能满足要求，则无论机电一体化产品其它系统工作再精确，也无法完成其预定的机械操作。
2．快速响应要求机械系统从接到指令到开始执行指令指定的任务之间的时间间隔短。
3．良好的稳定性要求机械系统的工作性能不受外界环境的影响，抗干扰能力强。
二．机械系统的组成1.传动机构以满足整个机械系统良好的伺服性能。
要满足传动精度的要求。
2.导向机构其作用是支承和导向。
3.执行机构具有较高的灵敏度、精确度，良好的重复性和可靠性。
一、传动机构性能要求1．转动惯量小转动惯量大会对系统造成不良影响，机械负载增大；系统响应速度降低，灵敏度下降；系统固有频率减小，容易产生谐振，在设计传动机构时应尽量减小转动惯量。
2．刚度大刚度是使弹性体产生单位变形量所需的作用力。
大刚度对机械系统而言是有利的。
3．阻尼合适要求摩擦小、抗振性好、间隙小。
二、无侧隙齿轮传动机构（一）直齿圆柱齿轮传动机构 1．偏心轴套调整法 2．双片薄齿轮错齿调整法(二) 斜齿轮传动机构 1．垫片调整法 2.轴向压簧调整法（三)锥齿轮传动机构 1．轴向压簧调整法 2．周向弹簧调整法（四)齿轮齿条传动机构 1双片薄齿轮错齿调整法2双齿轮调整法三、滚珠丝杠副传动机构(一)滚珠丝杠副的特点 1．传动效率高 2．运动具有可逆性 3．系统刚度好 4．传动精度高 5．使用寿命长 6．不能自锁 7．制造工艺复杂（二)滚珠丝杠副轴向间隙的调整和施加预紧力的方法滚珠丝杠副对其轴向间隙有严格要求，以比保证其反向传动精度，通常采用双螺母预紧的方法，减小或消除轴向间隙，提高滚珠丝杠副的刚度。
常用的双螺母消除轴向间隙的结构形式有三种：（1）垫片调隙式(图2-9)（2）螺纹调隙式（图2-10）（3）齿差调隙式(图2-11)(四)滚珠丝杠副的安装1．支承方式的选择（如表2-5）（1）一端固定、一端自由(F—O)（如图2-13）（2）一端固定、一端游动(F—S)（如图2-14）（3）两端固定(F-F)（如图2-15）2.制动装置由于滚动丝杠副的传动效率高，又无自锁能力，故需要安装制动装置以满足其传动要求，特别是当其处于垂直传动时。
四、锥环无键联轴器：该机构利用锥环之间的摩擦实现轴与毂之间的无间隙联接传递转矩，且可任意调节两联接件之间的角度位置。
通过选择所用锥环的对数，可传递不同大小的转矩。
这种联轴器定心性好，承载能力高，传递功率大，转速高，寿命长，具有过载保护能力，能在受振动和冲击载荷等恶劣条件下连续工作。
五、其它传动机构(一)软轴传动机构(二)同步齿形带传动机构同步齿形带传动机构利用齿形带的齿形与带轮的轮齿依次相啮合传递运动和动力。
它兼有带传动齿轮传动及链传动的优点，能方便地实现较远中心距的传动，传动过程无相对滑动，平均传动准确．，传动精度高，传动效率高，因此在数控机床、工业机器人等伺服传动中得到广泛应用。
(三)谐波齿轮减速器柔轮的齿数少于刚轮。
一、导轨的功用机电一体化产品的导向机构是导轨，其作用是支承和导向。
二、导轨的基本要求1．导向精度导向精度主要是指动导轨沿支承导轨运动的直线度或圆度。
影响它的因素有：导轨的几何精度、接触精度、结构形式、刚度、热变形、装配质量以及液体动压和静压导轨的油膜厚度、油膜刚度等。
2.耐磨性是指导轨在长期使用过程中能否保持一定的导向精度。
3．疲劳和压溃导轨面由于过载或接触应力不均匀而使导轨表面产生弹性变形，反复运行多次后就会形成疲劳点，呈塑性变形，表面形成龟裂、剥落而出现凹坑这种现象就是压溃。
4．刚度导轨受力变形会影响导轨的导向精度及部件之间的相对位置，因此要求导轨应有足够的刚度。
5．低速运动平稳性低速运动时，作为运动部件的动导轨易产生爬行现象。
6．结构工艺性三、导轨的分类和特点导轨主要由两部分组成，在工作时一部分固定不动，称为支承导轨，另一部分相对支承导轨作直线或回转运动，称为动导轨。
根据导轨副(简称导轨)之间的摩擦情况，导轨分为：1：滑动导轨两导轨工作面的磨擦性质为滑动摩擦。
2．滚动导轨两导轨表面之间为滚动摩擦，导向面之间放置滚珠、滚柱或滚针等滚动体来实现两导轨无滑动地相对运动。
这种导轨磨损小，寿命长，定位精度高，运动平稳可靠，但结构复杂，制造困难，成本高。
在高精密的机电一体化产品中应用广范。
(一)滚动直线导轨的特点1.承载能力大其滚道采用圆弧形式，增大了滚动体与圆弧滚道接触面积，从而大大地提高了导轨的承载能力，可达到平面滚道形式的13倍。
2.刚性强预加载荷,能承受较大的冲击和振动3.寿命长由于是纯滚动，摩擦系数为滑动导轨的1／50左右(二)滚动直线导轨的分类1．按滚动体的形状分有钢珠式和滚柱式两种2．按导轨截面形状分有矩形和梯形两种3．按滚道沟槽形状分有单圆弧和双圆弧二种，四、塑料导轨近年来各种塑料导轨制品已纷纷涌现，并形成各种系列，这不仅降低了导轨的生产成本，而且提高了导轨的抗振性、耐磨性、低速运动平稳性。
(一)塑料导轨软带(如图2-34)(1)摩擦系数低而稳定(2)动静摩擦系数相近(3)吸收振动(4)耐磨性好(二)金属塑料复合导轨板该导轨板分为三层，内层钢背保证导轨板的机械强度和承载能力。
钢背上镀铜烧结球形青铜粉或者铜丝网形成多孔中间层，以提高导轨板的导热性。
表面自润滑塑料层——外层。
金属塑料导轨板的特点是摩擦特性优良，耐磨损。
一、执行机构的特点及要求机电一体化产品的执行机构是实现其主功能的重要环节，它应能快速地完成预期的动作，并具有响应速度快、动态特性好、动静态精度高、动作灵敏度高等特点。
为实现不同的目的功能，需采用不同形式的执行机构，其中有电动的、机械的、电子的、激光的二、微动机构微动机构是一种能在一定范围内精确、微量地移动到给定位置或实现特定的进给运动的机构。
机电一体化复习资料整理总结
第一章1、机电一体化系统的构成要素与功能特征五大功能构成要素：机械系统（机构）、信息处理系统（计算机）、动力系统（动力源）、传感检测系统（传感器）、执行元件系统（如电动机)五个子系统组成。
·2、机电一体化系统（产品）设计的考虑方法：1) 机电互补法机电互补法又称取代法。
该方法的特点是利用通用或专用电子部件取代传统机械产品（系统)中的复杂机械功能部件或功能子系统，以弥补其不足。
例如：用PLC或计算机取代机械式的变速器、凸轮机构、离合器等。
可简化机械结构、提高性能。
2) 结合(融合)法它是将各组成要素有机结合为一体构成专用或通用的功能部件(子系统)，其要素之间机电参数的有机匹配比较充分。
例如：将电机的转子轴作为扫描镜的转轴。
3) 组合法它是将结合法制成的功能部件(子系统)、功能模块，像积木那样组合成各种机电一体化系统（产品），故称组合法。
3、机电一体化系统的设计类型1）开发性设计它是没有参照产品的设计，仅仅是根据抽象的设计原理和要求，设计出在质量和性能方面满足目的要求的产品或系统。
2)适应性设计它是在总的方案原理基本保持不变的情况下，对现有产品进行局部更改，或用微电子技术代替原有的机械结构或为了进行微电子控制对机械结构进行局部适应性设计，以使产品的性能和质量增加某些附加价值。
3)变异性设计它是在设计方案和功能结构不变的情况下，仅改变现有产品的规格尺寸使之适应于量的方面有所变更的要求。
第二章1.机电一体化的机械系统与一般机械系统相比，具有一定的特殊要求：（1）较高的定位精度。
（2）良好的动态响应特性。
——响应快、稳定性好。
（3）无间隙、低摩擦、低惯量、大刚度。
（4）高的谐振频率、合理的阻尼比。
2.滚珠丝杠副特点具有传动阻力小；传动效率高（92%~98%）；轴向刚度高；传动平稳；传动精度高；不易磨损、使用寿命长等优点；缺点:但不能自锁；因而用于高精度传动和升降传动时，需制动定位装置。
3.消除和减小丝杠轴向间隙的主要方法：双螺母螺纹预紧调整特点：结构简单，刚性好，预紧可靠，使用中调整方便; 但不能精确定量调整。
机电一体化复习内容
机电一体化复习内容第一篇：机电一体化复习内容第一章绪论1、机电一体化系统的基本功能要素有哪些？功能各是什么？(1)、机械本体其主要功能是使构造系统的各子系统，零部件按照一定的空间和时间关系安置在一定位置上，并保持特定的关系。
(2)、动力单元按照机电一体化系统控制要求，为系统提供能量和动力，以保证系统正常运行。
(3)、传感检测单元对系统运行中所需要的本身和外界环境的各种参数及状态进行检测，并转换成可识别信号，传输到控制信息处理单元，经过分析处理产生相应的控制信息。
(4)、执行单元根据控制信息和指令完成所要求的动作。
(5)、驱动单元在控制信息作用下，驱动各执行机构完成各种动作和功能。
(6)、控制与信息处理单元将来自各传感器的检测信息和外部输入命令进行集中、储存、分析、加工，根据信息处理结果，按照一定的程序发出相应的控制信号，通过输出接口送往执行机构，控制整个系统有目的的运行，并达到预期的性能。
(7)、接口将各要素或子系统连接成一个有机整体。
2、机电一体化的相关技术有哪些？①机械技术②检测传感技术③信息处理技术④自动控制技术⑤伺服驱动技术⑥系统总体技术第二章机械系统设计1、分析各种机械特性对系统性能是如何影响的。
答：摩擦（稳态精度、低速爬行原因）、阻尼（欠阻尼、阻尼比不同时的影响）、间隙（G1—G4）、转动惯量（过大、过小）。
Ⅰ、摩擦特性对性能的影响分析（1）引起动态滞后和稳态误差，如果系统开始处于静止状态，当输入轴以一的角速度转动时,由于静摩擦力矩T的作用,在一定的转角θi范围内, 输出轴将不会运动,θi值即为静摩擦引起的传动死区。
在传动死区内,系统将在一段时间内对输入信号无响应,从而造成误差。
（2）引起低速抖动或爬行—导致系统运行不稳定当输入轴以恒速ω继续运动后,输出轴也以恒速ω运动, 但始终滞后输入轴一个角度θss,（θss为系统的稳态误差）。
Ⅱ阻尼（1）当阻尼比ξ＝0时，系统处于等幅持续振荡状态，因此系统不能无阻尼。
机电一体化系统设计考试复习资料
机电一体化系统设计复习课(仅供参考)题型一：问答/填空1.机电一体化的定义，基本组成要素（五个子系统）答：定义：在机械的主功能、动力功能、信息功能、控制功能基础上引入微电子技术，并将机械装置与电子装置用相关软件有机地结合所构成系统的总称。
五大功能构成要素：机械系统、电子信息处理系统、动力系统、传感系统、执行控制系统（元件）2.机电一体化系统可靠性的定义答：指系统（产品）在规定条件下和规定时间内，完成规定功能的能力。
“完成规定功能”就是能够连续地保持产品（或系统）的工作能力，使各项技术指标符合规定值。
3.机电一体化系统设计中控制用微机的特点答：1）较完善的适时中断系统：实时控制能力、紧急处理能力。
2）足够的存储容量：有效地保证微机系统软件、应用软件、数据处理工作的正常运行。
3）完善的输入/输出通道：逻辑、数字、模拟通道，以和输入/输出通道接口数。
4）实时时钟控制：作为控制系统实现控制功能的基准。
除此之外，还有一些特殊要求——字长、运行速度、指令、成本、编程难易、输入/输出接口扩展能力等。
4.光电隔离电路的工作原理和其主要作用答：工作原理：控制输出时，如图所示可知，微机输出的控制信号经74LS04 非门反相后，加到光电耦合器G 的发光二极管正端。
当控制信号为高电平时，经反相后，加到发光二极管正端的电平为低电平，因此，发光二极管不导通，没有光发出。
这时光敏晶体管截止，输出信号几乎等于加在光敏晶体管集电极上的电源电压。
当控制信号为低电平时，发光二极管导通并发光，光敏晶体管接收发光二级管发出的光而导通，于是输出的电平几乎等于零。
作用：1）可将输入/输出两部分的供电电源和电路的地线分离，各自使用一套电源供电。
光电耦合输入、输出端之间绝缘电阻很大（1011~1013Ω），寄生的电容很小（0.5~2pF），因而干扰信号很难从输入端反馈到输出端。
2）可进行电平转换，实现要求的电平输出，从而具有初级功率放大作用。
3）提高对负载的驱动能力。

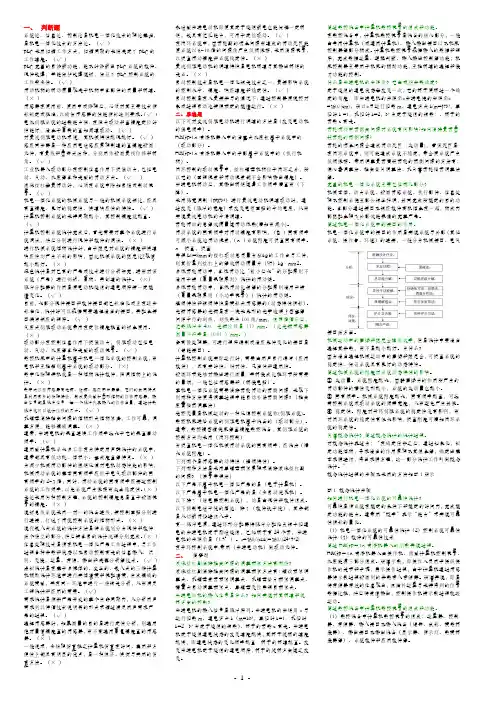

《机电一体化系统设计基础》期末复习小结
一、判断题系统论、信息论、控制论是机电一体化技术的理论基础，是机电一体化技术的方法论。
（√）PLC采用扫描工作方式，扫描周期的长短决定了PLC的工作速度。
（√）PLC完善的自诊断功能，能及时诊断出PLC系统的软件、硬件故障，并能保护故障现场，保证了PLC控制系统的工作安全性。
（√）传动机构的转动惯量取决于机构中各部件的质量和转速。
（×）传感器在使用前、使用中或修理后，必须对其主要技术指标标定或校准，以确保传感器的性能指标达到要求。
（√）电液伺服系统的过载能力强，在强力驱动和高精度定位时性能好，适合于重载的高加减速驱动。
（√）对直流伺服电动机来说，其机械特性越硬越好。
（√）感应同步器是一种应用电磁感应原理制造的高精度检测元件，有直线和圆盘式两种，分别用作检测直线位移和转角。
（√）工业机器人驱动部分在控制信息作用下提供动力，包括电动、气动、液压等各种类型的传动方式。
（√）滚珠丝杠垂直传动时，必须在系统中附加自锁或制动装置。
（√）机电一体化系统的机械系统与一般的机械系统相比，应具有高精度、良好的稳定性、快速响应性的特性。
（√）计算机控制系统的采样周期越小，其控制精度就越高。
（√）计算机控制系统设计完成后，首先需要对整个系统进行系统调试，然后分别进行硬件和软件的调试。
（×）进行机械系统结构设计时，由于阻尼对系统的精度和快速响应性均产生不利的影响，因此机械系统的阻尼比ξ取值越小越好。
（×）绿色设计是对已有的产品或技术进行分析研究，进而对该系统（产品）进行剖析、重构、再创造的设计。
（×）脉冲分配器的作用是使电动机绕组的通电顺序按一定规律变化。
（√）目前，大部分硬件接口和软件接口都已标准化或正在逐步标准化，设计时可以根据需要选择适当的接口，再配合接口编写相应的程序。
（√）气压式伺服驱动系统常用在定位精度较高的场合使用。
（×）驱动部分在控制信息作用下提供动力，伺服驱动包括电动、气动、液压等各种类型的驱动装置。
机电一体化考试知识点总结
机电一体化考试知识点总结一、机电一体化基础知识1. 机电一体化的概念和发展历程机电一体化是指在产品或系统的设计、制造、使用和维护过程中，完全将机械、电子、传感器、控制技术和信息技术无缝集成为一个整体。
机电一体化技术是近年来在制造业中迅速发展起来的一种先进生产技术，它结合了机械、电子、信息技术等多种技术，以实现生产过程的全面自动化和智能化。
机电一体化的发展历程可以追溯到20世纪60年代，在那个时候，自动化生产线一度兴起，为生产过程带来了很大的改善。
随着信息技术和电子技术的不断发展，机电一体化技术逐渐成为制造业的主流技术，被广泛应用于汽车制造、电子设备制造、航空航天等领域。
2. 机电一体化的特点机电一体化技术的特点主要包括：集成性、智能化、基于网络、高精度、高速度、高可靠性等。
机电一体化技术通过将机械、电子、信息技术有机结合，实现了产品生产的智能化、自动化和网络化，能够大大提高生产效率和产品质量。
3. 机电一体化的应用领域机电一体化技术被广泛应用于工业机械、汽车制造、工程机械、电子设备制造、医疗器械、航空航天、高速铁路等领域。
在这些领域，机电一体化技术可以实现设备的智能化控制、自动化生产、信息化管理等，为企业提供了更高效的生产方式。
4. 机电一体化技术的发展趋势随着信息技术和电子技术的快速发展，机电一体化技术也在不断地向智能化、网络化、高可靠性、低能耗等方向发展。
未来，机电一体化技术将更加普及，带来更多的应用和创新。
二、传感器技术1. 传感器的基本概念和分类传感器是一种可以感知和采集物理量或化学量的变化并将其转换为可用电信号的设备。
按照测量物理量分类，传感器可分为：力传感器、位移传感器、速度传感器、加速度传感器、压力传感器、温度传感器、湿度传感器、光电传感器等。
2. 传感器的工作原理传感器的工作原理主要取决于其测量物理量的不同。
常见的传感器工作原理有：电压、电流、电阻、电容、电磁感应等。
3. 传感器的特性和性能指标传感器的特性和性能指标包括：静态特性（灵敏度、线性度、分辨率、稳定性）、动态特性（响应时间、过载能力、动态误差）以及环境适应能力（温度、湿度、抗干扰能力）等。
2025江苏中职职教高考《机电一体化-液压与气动》讲义知识考点复习资料
江苏职教高考机电一体化类（液压与气动）课程知识框架第一章液压传动的基本概念重点第二章液压元件第三章液压基本回路及传动系统第四章气压传动重点第一章液压传动的基本概念本章重难点分析第一节液压传动原理及其系统组成第二节液压传动系统的流量和压力第三节压力、流量损失和功率计算考核要求1、了解液压传动的工作原理。
2、理解液压传动的组成及功用。
3、理解液体的基本特性（粘性、可压缩性）。
4、掌握流量和压力的基本概念。
5、理解静压传递原理和流量连续性原理的基本概念。
6、了解液压传动的压力损失和流量损失的机理。
7、掌握液压传动系统中液体压力、流量、速度和功率、效率之间的关系，并能进行相应计算。
第一节液压传动原理及其系统组成知识点1液压传动原理一、液压传动原理液压传动是用液体作为工作介质来传递能量和进行控制的传动方式。
液压传动是根据17世纪帕斯卡提出的液体静压力传动原理发展起来的一门技术，在工农业生产中得到了广泛的应用。
下图a所示为液压千斤顶的工作原理图。
液压千斤顶的工作原理图a）工作原理图1-手柄2-泵体3、11一活塞4、10-油腔5、7-单向阀6-油箱8-放油阀9-油管12-缸体用手向上提起杠杆手柄1，小活塞3被带动上行，如图b所示，泵体2内油腔4的容积增大，形成局部真空，在大气压的作用下，油箱6中的油液经单向阀5流入油腔4，同时单向阀7处于关闭状态。
b）泵的吸油过程用手向下压杠杆手柄1小活塞3被带动下行，如图c所示，泵体2内油腔4的容积减小，其中的油液被挤出因单向阀5处于关闭状态，油液通过单向阀7流人缸体12的油腔10内，使油腔10中油液的体积增大，在压力的作用下，推动大活塞11上升。
反复提、压杠杆手柄，就可以使重物不断上升，达到起重的目的。
c）泵的压油过程提、压杠杆的速度越快，重物上升的速度就越快；重物越重下压杠杆的力就越大。
停止提、压杠杆，重物保持在某一位置不动。
由此可见，液压传动是利用密封容积内受压液体的压力来传递动力（力或力矩），利用密封容积的变化来传递运动（使执行机构获得位移或速度），从而输出机械能的一种传动装置。
机电一体化复习材料
第一部分复习要求课程的有关内容主要按“了解、掌握和熟练掌握”三个层次要求，具体要求如下：第一章绪论第一节机电一体化的产生和发展1．掌握机电一体化的基本概念和涵义2．掌握机电一体化的发展趋势第二节机电一体化的相关技术1．掌握机电一体化的相关技术及其内容第三节典型机电一体化系统1．掌握机电一体化系统的基本功能要素2．掌握有关控制系统的分类及其概念3．了解机电一体化产品和系统的分类第四节机电一体化系统设计简介1．掌握拟定机电一体化系统设计方案的常用方法及其适用场合2．掌握机电一体化系统（产品）设计的类型3．掌握机电一体化系统设计的概念、基本原则4．掌握系统设计的过程，现代设计方法的步骤5．了解机电一体化系统（产品）开发的工程路线第二章机械传动与支承技术第一节机械传动系统数学模型的建立1．掌握数控机床进给传动系统建模的步骤、方法第二节机械结构因素对伺服系统性能的影响1．掌握阻尼、摩擦、结构弹性变形、惯量及间隙对伺服系统性能的影响第三节机械传动1．掌握机电一体化系统对机械传动的要求2．掌握总传动比的确定3．掌握传动链的级数和各级传动比的分配原则和方法4．掌握各种机械传动装置的特点第四节支承部件1．掌握机电一体化系统对支承部件的要求2．了解机电一体化系统中常见的轴承及其特点3．掌握常用导轨及其特点4．掌握机身的特点及结构设计主要考虑的因素第三章伺服传动技术第一节概述1．掌握伺服系统的结构组成及分类2．了解伺服电动机应符合的基本要求、各种伺服电动机的特点及应用场合3．了解功率放大器的种类第二节直流伺服系统1．了解直流伺服系统的各组成环节及其工作原理2．掌握PWM功率放大器的基本原理第三节交流伺服系统1．掌握交流伺服系统的分类及应用场合第四节步进电动机控制系统1．掌握步进电动机的结构、工作原理及使用特性2．掌握环行分配器的概念及实现环形分配的方法3．了解步进电动机驱动电路的种类及其工作原理4．了解提高系统精度的措施第四章计算机控制技术第一节概述1．了解MCS-51单片机控制系统的组成及特点第二节PLC工业控制计算机简介1．S7-200PLC的编程方法（电气控制原理图转PLC程序图）一、填空题：（20分，每空0.5分）1、根据力—电压相似原理，机械系统质量与电系统中相似，速度与电系统中相似，粘滞阻尼系数与电系统中相似。
机电一体化重点复习版
一、机电一体化基本概念：机电一体化是在以机械，电子技术和计算机科学为主的多门学科相互渗透，相互结合的过程中，逐渐形成和发展起来的一门新兴边缘技术学科。
机电一体化技术的定义：机械工程和电子工程相结合的技术，以及应用这些技术的机械电子装置。
二、（1）机电一体化的基本组成要素：机械本体，动力与驱动部分，执行机构，传感测试部分，控制及信息处理部分。
将这些部分归纳为结构组成要素，动力组成要素，运动组成要素，感知组成要素，智能组成要素。
（2）四个发展方向：高性能，智能化，系统化以及轻量，微型化方向发展三、（2）转动惯量随级数的增加而减少四、等效力矩的计算：P35 式2-21 （2）加速力矩计算公司：2-11五、滚珠丝杠预紧的目的是消除间隙，增大刚度。
六、不同微动机构的频率响应特性不同，最高的是磁伸缩材料。
七、存储器的种类与接口：对存储容量较小的系统，采用双极性RAM，需要调试和经常修改的程序，采用EOROM(紫外线擦除)或EEPPROM(电擦除)/接口电路设计时注意的问题1、电源分布2、时钟线路的具体布置3、MOS器件的使用。
八、光电耦合的工作原理及作用：分类：三极管型、单向可控硅型、双向可控硅型。
原理是相同的，即都是通过电-光-电这种信号转换，利用光信号的传送不受电磁场的干扰而完成隔离功能的。
典型的光电耦合隔离电路有数字传递与数字量反向传递两种。
作用：利用光耦隔离器的开关特性（可传送数字信号而隔离电磁干扰，简称对数字信号进行隔离，用来传递信号而有效地隔离电磁场的电干扰。
满足计算机控制系统需要九、常见功率输出驱动器件特点及应用场合。
（1）三极管驱动电路:低压情况下的小电流开关量，十几几十用普通，几百的克林顿（2）继电器驱动电路外界交流或直流的高电压、大电流设备（3）晶闸管驱动电路交直流电机调速系统、调功系统、随动系统中（4）固态继电器驱动电路计算机控制系统中十ADC0809转换芯片与单片机的连接方法，完成一次转换需要100us;放大电路以及分辨率的计算公式；（P82-85）。
2025江苏中职职教高考《机电一体化-电工技术基础》讲义知识考点复习资料
江苏职教高考机电一体化类（电工技术基础）课程知识框架电子电工机械基础30%电工技术基础35%液压与气动10%机械制图10%电子技术基础15%考试大纲：考查目标第二部分《电工技术基础》1.电路的基本概念2.简单直流电路3.复杂直流电路4.电容和电容器5.磁场和磁路6.电磁感应7.正弦交流电路的基本概念8.正弦交流电路9.三相正弦交流电路10.变压器11.电机与控制12.非正弦周期电路13.过渡过程第五部分《电子技术基础》一、模拟电路部分二、数字电路部分第二部分《电工技术基础》第一章电路的基本概念本章重难点分析一、了解电路的组成以及作用二、理解电路的基本物理量的概念及其单位三、熟练掌握电动势、电流、电压的参考方向和数值正负的意义四、理解电功和电功率的概念，掌握电功、电功率和焦耳定律的计算五、理解电阻的概念和电阻与温度的关系，熟练掌握电阻定律。
六、了解电气设备额定值的意义。
一、电路的基本组成电路是为实现某种应用目的，由若干电气设备或器件按一定方式用导线联接而成的电流通路。
手电筒电路电风扇电路电路的组成电路由电源、负载、控制装置及导线组成。
电源是把其他形式的能量转换为电能的装置。
负载是消耗电能的装置，也称为用电器。
负载的作用是把电能转换为其他形式的能量。
控制装置及导线用于连接电源和负载，使它们构成电流的通路，把电源的能量输送给负载，并根据需要控制电路的通、断。
保护装置保证电路的安全运行。
二、电路的基本功能电路的功能（1）电力系统中：电路可以实现电能的传输、分配和转换。
（2）电子技术中：电路可以实现电信号的传递、存储和处理。
三、电路模型和电路图什么是模型？物理学中的质点、刚体以及点电荷等都是模型。
1、理想电路元件实际的电路是由一些按需要起不同作用的元件或器件所组成，如发电机、变压器、电动机、电池、电阻器等，它们的电磁性质是很复杂的。
何为电路元件？用于构成电路的电工、电子元器件或设备统称为实际元件。
例如：一个线圈在有电流通过时为了便于分析与计算实际电路，在一定条件下常忽略实际部件的次要因素而突出其主要电磁性质，把它看成理想电路元件。
