2006PAN基碳纤维连续石墨化过程中的取向性
2 结果与讨论
2.1 碳纤维的结构和取向性 碳纤维是由二维乱层石墨微晶组成的碳材料，
图 1 是乱层石墨微晶与石墨晶体的结构比较。与三 维理想石墨晶体相比，乱层石墨微晶的层间距 d002 大而微晶的堆砌厚度 Lc 和基面宽度 La 较小。图 2 是 PAN 基碳纤维 T300 的 XRD 赤道和子午扫描图 谱。通过计算得知：T300 的 d002 为 0.357 9 nm，Lc 和 La 分别为 1.67nm 和 4.37 nm。
·1102·
化工进展
2006 年第 25 卷
研究尚未见报道。 本文作者利用 XRD 对 PAN 基碳纤维在连续高
温石墨化和热牵伸石墨化过程中石墨微晶的取向性 变化进行了研究，并通过对比研究了择优取向对纤 维拉伸模量的影响。
1 实验部分
1.1 原材料 日本东丽公司生产的 PAN 基碳纤维商业产品，
牌号为 T-3003K。拉伸强度为 3.53 GPa，拉伸模量 为 230 GPa，相对密度为 1.76 g/cm3。 1.2 样品制备
石墨化炉的最高加热温度为 3 000 ℃，高温区 长为 180 mm，采用连续石墨化的方法进行样品的 制备。实验在惰性气体氩气气氛下进行，纤维在高
温区的停留时间为 20 s。牵伸是利用石墨化炉两边 的牵伸机通过控制纤维的走丝速度来加以实现。牵
伸比 S 利用下面公式进行计算
S = (Va－Vb)／Vb
d002 Lc
d002≥0.3440 nm (a) 乱层石墨 Lc≤5 nm
La d002≥0.3354 nm (b) 三维石墨晶体 Lc≥30 nm
图 1 三维石墨晶体结构和乱层石墨结构比较
在碳纤维中乱层石墨微晶的基面沿纤维轴择优 取向，其取向程度可利用 002 峰的方位角扫描进行测 定，实验时先寻找样品 002 峰的 2θ 角，然后固定 2θ 角利用纤维附件进行方位角扫描。图 3 是 T300 的方 位角扫描图。其中方位角φ表示石墨微晶基面的法线 与纤维轴的夹角。测定强度随φ的变化，在方位角衍 射曲线最高强度一半处测定的宽度 Z（弧度）称之为 取向参数或取向角。Z 越小，表明纤维中石墨微晶的 取向程度越高。当 Z 等于 0 时，表示石墨微晶沿纤维 轴完全排列。计算发现 T300 的取向角 Z 为 27.74°， 可见在 T300 中，石墨微晶的取向程度较低。 2.2 高温石墨化对取向性的影响
PAN 基碳纤维具有高比模量、高比强度和低密 度等优异特性，主要作为复合材料的增强材料，在航 空航天领域和高档体育用品方面得到了广泛的应用。 由于碳纤维的宏观力学性能直接依赖于纤维的微观 结构，所以纤维微观结构的控制及微观结构和性质之 间的关系成为众多研究工作者的研究热点[1－3]。
碳纤维是一种各向异性碳材料，纤维中石墨层 面沿纤维轴方向择优取向。众多研究发现，纤维中 石墨微晶的择优取向与纤维的拉伸模量之间有着直
表 1 是 T300 在高温石墨化过程中微观结构参 数和力学性能的变化。可以看出：随石墨化温度的 提高，石墨微晶的 d002 减小，La 和 Lc 增大。同时纤 维的拉伸模量提高，拉伸强度下降。图 4 是 T300
第9期
李东风等：PAN 基碳纤维连续石墨化过程中的取向性
·1103·
强度/cps
7000
/℃
/nm /nm /nm /(°)
/GPa
/GPa
T300 0.3579 1.67 4.37 27.74
230
3.53
2400 0.3459 4.09 14.67 19.08
343
3.14
2500 0.3453 4.48 15.20 18.02
356
2.85
2600 0.3448 4.95 16.18 17.43
接的相互关系，碳纤维的模量似乎是择优取向的函 数[4]。因此，任何减小微晶与纤维轴间取向角的措 施，即提高石墨微晶择优取向度的措施，都会提高 纤维的拉伸模量。高温石墨化和热牵伸石墨化是提 高纤维拉伸模量的两种重要手段，但通过对比来研 究纤维在两种石墨化工艺中石墨微晶的择优取向性
收稿日期 2006–05–14。 第一作者简介 李东风(1963—)，男，博士研究生，主要从事新型碳 材料的研究。电话 0351–4196806；E–mail lidf6304@。
362
2.82
2700 0.3441 5.32 17.36 16.38
381
2.66
2800 0.3439 5.83 18.21 15.49
391
2.50
2900 0.3437 6.29 19.11 15.16
418
2.24
3000 0.3430 6.84 19.65 14.71
424
2.20
强度/a.u.
强度/a.u.
5000 4000
纤维轴 ф
3000 2000 1000
C-轴
Z (HWFM)
0
20 40 60 80 100 120 140 160 方位角φ/(°)
图 3 T300 碳纤维的方位角扫描图
表 1 碳纤维在高温石墨化过程中微观结构参数和力学性能 的变化（牵伸比为 0）
温度
d002
Lc La(10) Z 拉伸模量 拉伸强度
6000
(002)
(a)
5000 4000
3000 2000
1000
0 10 20 30 40 50 60 70 80 90 2θ/(°)
600
500
(100)
(b)
400
强度/cps
300 (110)
200
100
0
0 10 20 30 40 50 60 70 80 90 2θ/(°)
图 2 T300 碳纤维的(a) 赤道扫描和(b) 子午扫描 XRD 图谱
纤维的复丝拉伸性能利用日本岛津公司的
AG-1 型材料实验机进行测试。夹头移动速度为 20 mm/min，试样标距为 20 cm。纤维的密度采用浮沉 法进行测试。每组测 10 个试样，然后取平均值为实 验结果。
1.3.2 XRD X 射线衍射在日本理学公司的 D/max-rA 型多
晶衍射仪上进行，采用 Cu 的 Ka 辐射（λ=0.154 18 nm），管压 40 kV，管流 80 mA。测试时将纤维平 行一排固定在纤维附件上采用对称透射几何安排进
2006 年第 25 卷第 9 期
化工进展
CHEMICAL INDUSTRY AND ENGINEERING PROGRESS
·1101·
PAN 基碳纤维连续石墨化过程中的取向性
李东风 1,2,3，王浩静 1，薛林兵 1，王心葵 1
(1 中国科学院山西煤炭化学研究所炭材料重点实验室，山西 太原 030001；2 中国科学院研究生院，北京 100039； 3 邢台学院化学系，河北 邢台 054001)
行纤维衍射。并分别进行赤道、子午和方位角扫描。
利用赤道扫描图中的 002 峰来计算石墨微晶的 层间距（d002）和微晶堆砌厚度（Lc），而石墨微晶 沿纤维轴方向的基面宽度（La）则利用子午扫描图 中的 100 峰来进行计算。计算公式为
λ d=
002 2 sin θ
（Bragg 方程）
Kλ L=
β cosθ
Preferred orientation of PAN-based carbon fibers during continuous graphitization
LI Dongfeng1,2,3，WANG Haojing1，XUE Linbing1，WANG Xinkui1
(1 Key Laboratory of Carbon Materials，Institute of Coal Chemistry，Chinese Academy of Sciences，Taiyuan 030001， Shanxi，China；2 Graduate university of the Chinese Academy of Sciences，Beijing 100039，China； 3 Department of Chemistry，Xingtai College，Xingtai 054001，Hebei，China)
量不仅仅取决于石墨微晶的择优取向，而且与晶体的大小有关。另外，经过 3000℃的高温处理后，纤维的择优取
向参数 Z 仅为 14.71°，说明纤维中乱层石墨的层面仍没有高度取向。
关键词：碳纤维；石墨化；取向性；XRD
中图分类号：TQ 342.743
文件标识码：A
文章编号：1000–6613（2006）09–1101–05160Biblioteka 01400012000
10000 8000
2400℃
摘 要：利用 XRD 研究了 PAN 基碳纤维在连续高温石墨化和热牵伸石墨化过程中纤维内石墨微晶沿纤维轴择优
取向性的变化。结果表明：碳纤维中石墨微晶的择优取向性随石墨化温度的提高和热牵伸的增大而增加。两种工
艺中纤维的拉伸模量均随微晶取向性的增加而增大，但在获得相同的模量下其取向参数却不同；碳纤维的拉伸模
Abstract：The changes of preferred orientation of PAN-based carbon fibers during continuous high temperature graphitization and hot stretching graphitization were investigated by X-ray diffraction (XRD). The results showed that the degree of preferred orientation within PAN-based carbon fibers increased with the increasing heat treatment temperature (HTT) and the ratio of hot stretching，respectively. Both in high temperature graphitization and in hot stretching graphitization the fiber’s tensile modulus increased with increasing preferred orientation，but the values of preferred orientation (Z) determined by XRD were different for the same value of modulus. The relationship between microstructure and modulus showed that tensile modulus did not only depend on the preferred orientation，but also related to the crystallite size. In addition，even after heat treated to 3 000 ℃，the fiber’s preferred orientation (Z) was only 14.71°， indicating the fiber’s turbostratic layers were still not highly aligned. Key words：carbon fibers；graphitization；preferred orientation；XRD
2011石墨化温度对PAN基高模量碳纤维微观结构的影响
收稿日期：2011- 基金项目：国家高技术研究发展计划项目（2008AA030406）。 第一作者：韩赞（1985—），女，硕士研究生。联系人：张学军，研 究员。E-mail zhangxj@。
模量碳纤维微观结构的影响，以便对碳纤维微观结 构在石墨化过程中产生的变化有更进一步的了解。 早在 1970 年，Tuinstra 等[6]就开始利用激光拉曼光 谱对石墨和其它一些碳材料的微结构进行研究，目 前该方法在研究石墨、碳材料、石墨层间化合物的 微结构方面已经得到了广泛的应用。X 射线衍射和 激光拉曼光谱能够反映样品测试部位在统计意义上 的微晶尺寸和石墨化程度[7-9]。
关键词：石墨化温度；高模量碳纤维；微晶尺寸；结晶度
中图分类号：TQ 342+ .742
文献标志码：A
文章编号：1000–6613（2011）08–1805–04
Effect of graphitization temperature on microstructure of PAN-based high modulus graphite fibers
·1807·
图 1 1#～5#碳纤维表面的拉曼光谱图（a）及 各峰的半高宽变化情况（b）
图 2 1#～5#碳纤维的 XRD 谱图
说明纤维的碳层面是沿纤维轴方向择优取向的。 图 2（d）为 1#～5#碳纤维的方位角扫描 XRD 谱 图。由于 1#～5#碳纤维方位角扫描峰的半高宽依
·1808·
化工进展
2705.9
0.505
4#
1355.4
1621.4
1582.5
2704.9
0.410
5#
1355.2
PAN碳纤维讲解
聚丙烯腈（PAN）碳纤维黄洛玮1103860621摘要：聚丙烯晴基碳纤维是一种力学性能优异的新材料，具有高强度、高模量、低密度、耐高温、耐腐蚀、耐摩擦、导电、导热、膨胀系数小、减震等优异性能，是航空航天、国防军事工业不可缺少的工程材料，同时在体育用品、交通运输、医疗器械和土木建筑等民用领域也有着广泛应用。
本文简要介绍了其结构，制备方法，性能，应用领域及其前景。
关键词：PAN基碳纤维碳纤维结构 PAN基碳纤维制备 PAN基碳纤维性能 PAN基碳纤维应用前景1.概述碳纤维是一种力学性能优异的新材料，它不仅具有碳材料的固有特性，又兼备纺织纤维的柔软可加工性，是新一代增强纤维。
聚丙烯碳纤维是一种以聚丙烯腈(PAN)、沥青、粘胶纤维等为原料，经预氧化、碳化、石墨化工艺而制得的含碳量大于90％的特种纤维。
碳纤维具有高强度、高模量、低密度、耐高温、耐腐蚀、耐摩擦、导电、导热、膨胀系数小、减震等优异性能，是航空航天、国防军事工业不可缺少的工程材料，同时在体育用品、交通运输、医疗器械和土木建筑等民用领域也有着广泛应用。
PAN基碳纤维生产工艺简单、产品综合性能好，因而发展很快，产量占到90％以上，成为最主要的品种。
2.PAN碳纤维结构碳纤维属于聚合的碳，它是由有机物经固相反应转化为三维碳化合物，碳化历程不同，形成的产物结构也不同。
碳纤维和石墨纤维在强度和弹性模量上有很大差别，这主要是由于其结构不同，碳纤维是由小的乱层石墨晶体所组成的多晶体，含碳量约75%~95%；石墨纤维的结构与石墨相似，含碳量可达98%~99%，杂志少。
碳纤维的含碳量与制造纤维过程中碳化和石墨化过程有关。
PAN选用的原因：1、PAN结构式:这是迄今发展高性能碳纤维最受人瞩目先驱体2、选用PAN原因：a、PAN纤维分子易于沿纤维轴取向；b、碳化收率（1000℃~1500℃）为50%~55%;c、在脱除碳以外的杂原子时其骨架结构很少破坏;d、在180℃附近存在塑性，便于纺丝后的改性处理和经受高温碳化处理。
聚丙烯腈(PAN)基碳纤维复合材料
针对PAN基碳纤维复合材料生产过程中存在的能耗高、污染重等问题 ，研究者们不断改进生产工艺，提高生产效率和环保性。
未来发展趋势预测与挑战分析
高性能化
未来PAN基碳纤维复合材料将继续向高性能化方向发展， 以满足高端应用领域对材料性能的更高要求。
绿色环保
随着环保意识的提高，PAN基碳纤维复合材料的绿色生产 将成为未来发展的重要趋势，包括采用环保原料、优化生 产工艺等。
耐疲劳性
碳纤维复合材料具有良好 的耐疲劳性能，能够承受 长期的交变载荷作用。
热稳定性及耐候性评估
热稳定性
PAN基碳纤维在高温下能 够保持较好的稳定性，不 易发生热分解或氧化反应 。
耐候性
碳纤维复合材料具有良好 的耐候性能，能够抵抗紫 外线、酸雨等自然环境的 侵蚀。
耐腐蚀性
由于碳纤维的化学稳定性 较高，因此它对于多种化 学物质都具有良好的耐腐 蚀性。
汽车工业领域应用
轻量化
碳纤维复合材料具有密度小、比 强度高、比模量高等优点，是实 现汽车轻量化的理想材料，可用
于车身、底盘等结构件。
安全性
碳纤维复合材料在碰撞时能够吸收 大量能量，提高汽车的安全性。
舒适性
碳纤维复合材料具有良好的阻尼性 能，能够降低汽车行驶过程中的振 动和噪音，提高乘坐舒适性。
体育器材领域应用
聚丙烯腈(PAN)基碳纤维复合 材料的制备工艺主要包括原丝 制备、预氧化、碳化、石墨化 等步骤，通过控制工艺参数可 以得到不同性能的复合材料。
聚丙烯腈(PAN)基碳纤维复合 材料在航空航天、汽车、体育 器材、建筑等领域具有广泛的 应用前景，如飞机结构件、汽 车轻量化部件、高性能运动器 材等。
02
CATALOGUE
聚丙烯腈(PAN)基碳纤维复合材料及其在大飞机上的应用
聚丙烯腈（PAN）基碳纤维复合材料及其在大飞机上的应用徐志鹏北京化工研究院摘要自2007年国务院公布国产大飞机战略以来，这一领域的发展获得了持续的关注。
然而当今的国际大飞机市场被波音和空客两大公司所垄断，国产大飞机想要赢得市场面临多方面的挑战，其中之一就是高性能复合材料的应用。
聚丙烯腈基碳纤维复合材料诞生五十多年以来，发展迅猛，已经从传统的航空航天领域逐渐向汽车、风电等领域拓展市场，未来市场潜力巨大。
而目前中国仅能生产相当于T300,T700性能的碳纤维，不仅无法满足国产大飞机的材料需求，而且该领域的技术短板也限制了很多行业的发展。
本文在综合了前人研究成果的基础上，介绍了碳纤维的发展历程，PAN基碳纤维的关键技术和碳纤维复合材料在商用大飞机上的应用情况。
笔者认为，有市场竞争力的国产大飞机必须大量使用高质量的碳纤维复合材料，而突破PAN基碳纤维复合材料技术壁垒的关键在于生产高质量的碳原丝，其技术突破点在于干喷湿纺和凝胶纺丝生产技术的掌握与改进。
关键字：PAN基碳纤维，大飞机，碳原丝，干喷湿纺, 凝胶纺丝ABSTRACTLarge Plane Project has been fascinating Chinese public for years since its first announcement by State Council in 2007. China-made large plane is now facing varieties of challenge, while Boeing and Airbus are on the monopoly of market, one of the main challenge is the application of carbon fiber composite material. PAN based carbon fiber composite has witnessed a boost since it’s born in the past 50years, and now is expanding its application from space project to automobile and wind power generation projects. Carbon fiber industry in China cannot satisfy the demand of large plane project and many other industrial demands, because we can only made carbon fiber as well as T300 and T700 by our self. This article introduced the history of carbon fiber, key technology of PAN based carbon fiber and how PAN based carbon fiber is used in commercial large aircrafts. The author of this article believes the China-made large plane must use plenty of carbon fiber based composite to win the market and the key technology we need to break through is dry-wet spinning and gel spinning technique to make high performance PAN-based carbon fiber precursor.Key words: PAN based carbon fiber, large plane, carbon fiber precursor前言国产大飞机战略自发布以来，引发了广泛的关注。
PAN碳纤维
聚丙烯腈（PAN）碳纤维黄洛玮1103860621摘要：聚丙烯晴基碳纤维是一种力学性能优异的新材料，具有高强度、高模量、低密度、耐高温、耐腐蚀、耐摩擦、导电、导热、膨胀系数小、减震等优异性能，是航空航天、国防军事工业不可缺少的工程材料，同时在体育用品、交通运输、医疗器械和土木建筑等民用领域也有着广泛应用。
本文简要介绍了其结构，制备方法，性能，应用领域及其前景。
关键词：PAN基碳纤维碳纤维结构 PAN基碳纤维制备 PAN基碳纤维性能 PAN基碳纤维应用前景1.概述碳纤维是一种力学性能优异的新材料，它不仅具有碳材料的固有特性，又兼备纺织纤维的柔软可加工性，是新一代增强纤维。
聚丙烯碳纤维是一种以聚丙烯腈(PAN)、沥青、粘胶纤维等为原料，经预氧化、碳化、石墨化工艺而制得的含碳量大于90％的特种纤维。
碳纤维具有高强度、高模量、低密度、耐高温、耐腐蚀、耐摩擦、导电、导热、膨胀系数小、减震等优异性能，是航空航天、国防军事工业不可缺少的工程材料，同时在体育用品、交通运输、医疗器械和土木建筑等民用领域也有着广泛应用。
PAN基碳纤维生产工艺简单、产品综合性能好，因而发展很快，产量占到90％以上，成为最主要的品种。
2.PAN碳纤维结构碳纤维属于聚合的碳，它是由有机物经固相反应转化为三维碳化合物，碳化历程不同，形成的产物结构也不同。
碳纤维和石墨纤维在强度和弹性模量上有很大差别，这主要是由于其结构不同，碳纤维是由小的乱层石墨晶体所组成的多晶体，含碳量约75%~95%；石墨纤维的结构与石墨相似，含碳量可达98%~99%，杂志少。
碳纤维的含碳量与制造纤维过程中碳化和石墨化过程有关。
PAN选用的原因：1、PAN结构式:这是迄今发展高性能碳纤维最受人瞩目先驱体2、选用PAN原因：a、PAN纤维分子易于沿纤维轴取向；b、碳化收率（1000℃~1500℃）为50%~55%;c、在脱除碳以外的杂原子时其骨架结构很少破坏;d、在180℃附近存在塑性，便于纺丝后的改性处理和经受高温碳化处理。
PAN基碳纤维综述

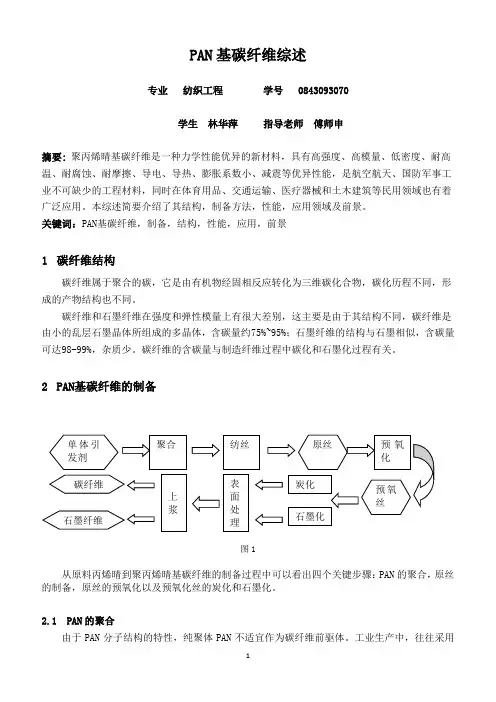

PAN基碳纤维综述专业纺织工程学号 0843093070学生林华萍指导老师傅师申摘要:聚丙烯晴基碳纤维是一种力学性能优异的新材料，具有高强度、高模量、低密度、耐高温、耐腐蚀、耐摩擦、导电、导热、膨胀系数小、减震等优异性能，是航空航天、国防军事工业不可缺少的工程材料，同时在体育用品、交通运输、医疗器械和土木建筑等民用领域也有着广泛应用。
