变电站自动化不间断电源系统技术规范为了提高变电站综合自动化监控系统供电可靠性，根据《供电企业安全性评价》的要求及《广东电网110-220kV变电站监控系统技术规范》，结合本公司实际情况，制定变电站综合自动化不间断电源系统技术规范。
1、本技术规范适用于新建、扩建110kV、220kV变电站、综合自动化改造及四遥变电站自动化系统电源改造。
2、《供电企业安全性评价》中调度自动化系统设备运行环境及无人值班变电站远动化系统规定：远动设备（RTU）或变电站自动化系统应提供稳定可靠的供电源，应配备专用的不间断电源UPS；运行的远动设备供电电源必须遥分路独立开关供电，提供运行设备用电源插座（板）必须固定安装在符合安全的位置。
根据《供电企业安全性评价》要求，综合自动化变电站及常规四遥变电站设置专用不间断电源屏。
3、不间断电源屏机柜应满足《广东电网110-220kV变电站监控系统技术规范》技术要求，柜体尺寸为宽800mm、深600mm、高2260mm，结构为前后开门，端子接线位于后门；机柜顶应安装足够的散热风扇。
4、不间断电源系统供电范围：RTU屏、遥控执行屏、变送器屏、后台监控系统（多台应分路供电）、规约转换器、遥视系统及其他需要不间断电源供电的运行设备。
供单元控制级或功能采集模块等使用的系统自身所需的各类工作电源，宜由制造单位配套提供，必须与各类工作模件本身的质量要求相配合。
5 、不间断电源系统由整流器、逆变器、旁路、隔离变压器、逆止二极管、静态开关、手动切换开关、同步控制回路、信号及保护回路、直流输入回路、交流输入回路等部分构成，为站控层设备可靠供电。
6、110kV、220kV变电站宜配置相互冗余的2套UPS构成不间断电源系统；不间断电源系统接线如附图1所示的方式配置，输出分路开关不少于6路。
7、根据《供电企业安全性评价》中基础自动化设备配置的要求，不间断电源应加装防雷器；在UPS电源流输入、直流输入、交流输出母线安装防雷器。
供配电系统设计规范(GB50052-1995)
供配电系统设计规范(code for design of electric power supply system)GB 50052-1995第一章总则第 1.01条为使供配电系统设计贯彻执行国家的技术经济政策，做到保障人身安全，供电可靠，技术先进和经济合理,制定本规范。
第 1.02条本规范适用于110KV及以下的供配电系统的新建和扩建工程的设计.第 1.03条供配电系统设计必须从全局出发，统筹兼顾，按照负荷性质、用电容量、工程特点和地区供电条件，合理确定设计方案。
第 1.04条供配电系统设计应根据工程特点、规模和发展规划，做到远近期结合，以近期为主。
第 1.05条供配电系统设计应采用符合国家现行有关标准的效率高、能耗底、性能先进的电气产品。
第 1.06条供配电系统设计除应遵守本规范外，尚应符合国家现行的有关标准和规范的规定。
第二章负荷分级及供电要求第 2.01条电力负荷应根据对供电可靠性的要求及中断供电在政治、经济上所造成损失或影响的程度进行分级，并应符合下列规定：一、符合下列情况之一时，应为一级负荷：1.中断供电将造成人身伤亡时。
2.中断供电将在政治、经济上造成重大损失时。
例如：重大设备损坏、重大产品报废、用重要原料生产的产品大量报废、国民经济中重点企业的连续生产过程被打乱需要长时间才能恢复等。
3.中断供电将影响有重大政治、经济意义的用电单位的正常工作。
例如：重要交通枢纽、重要通信枢纽、重要宾馆的、大型体育场馆、经常用于国际活动的大量人员集中的公共场所等用电单位中的重要电力负荷。
在一级负荷中，当中断供电将发生中毒、爆炸和火灾等情况的负荷，以及特别重要场所的不允许中断供电的负荷，应视为特别重要的负荷。
二、符合下列情况之一时，应视为二级负荷：1.中断供电将在政治、经济上造成较大损失时。
例如：主要设备损坏、大量产品报废、连续生产过程被打乱需要较长时间才能恢复、重点企业大量减产等。
2.中断供电将影响重要用电单位的正常工作。
DL／T5044-2004电力工程直流系统设计技术规程

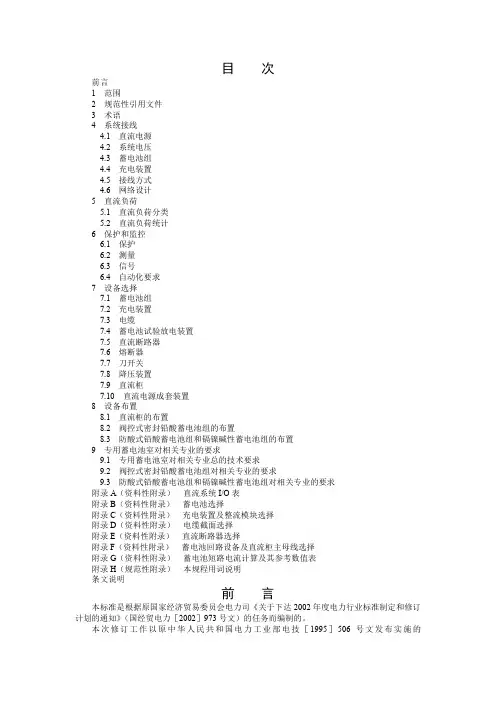

目次前言1范围2规范性引用文件3术语4系统接线4.1直流电源4.2系统电压4.3蓄电池组4.4充电装置4.5接线方式4.6网络设计5直流负荷5.1直流负荷分类5.2直流负荷统计6保护和监控6.1保护6.2测量6.3信号6.4自动化要求7设备选择7.1蓄电池组7.2充电装置7.3电缆7.4蓄电池试验放电装置7.5直流断路器7.6熔断器7.7刀开关7.8降压装置7.9直流柜7.10直流电源成套装置8设备布置8.1直流柜的布置8.2阀控式密封铅酸蓄电池组的布置8.3防酸式铅酸蓄电池组和镉镍碱性蓄电池组的布置9专用蓄电池室对相关专业的要求9.1专用蓄电池室对相关专业总的技术要求9.2阀控式密封铅酸蓄电池组对相关专业的要求9.3防酸式铅酸蓄电池组和镉镍碱性蓄电池组对相关专业的要求附录A（资料性附录）直流系统I/O表附录B（资料性附录）蓄电池选择附录C（资料性附录）充电装置及整流模块选择附录D（资料性附录）电缆截面选择附录E（资料性附录）直流断路器选择附录F（资料性附录）蓄电池回路设备及直流柜主母线选择附录G（资料性附录）蓄电池短路电流计算及其参考数值表附录H（规范性附录）本规程用词说明条文说明前言本标准是根据原国家经济贸易委员会电力司《关于下达2002年度电力行业标准制定和修订计划的通知》（国经贸电力［2002］973号文）的任务而编制的。
本次修订工作以原中华人民共和国电力工业部电技［1995］506号文发布实施的DL/T5044—1995《火力发电厂、变电所直流系统设计技术规定》为原本，同时参照中华人民共和国国家经济贸易委员会国经贸电力［2000］1048号文批准实施的DL/T 5120—2000《小型电力工程直流系统设计规程》，并根据国内外新标准、新技术、新元件和新装置的应用，增加了以下内容：——扩大了适用范围；——阀控式密封铅酸蓄电池；——高频开关电源装置；——直流断路器。
本标准实施后代替DL/T 5044—1995。
鞍钢工程技术有限的公司络机房交流不间断电源改造项目技术规格书
鞍钢工程技术有限公司网络机房交流不间断电源改造项目技术规格书2017年7月1 总则工业UPS电源系统，必须满足其功能、结构、性能、安装和试验等方面的技术要求。
其中只列出最低限度的技术要求，并未对一切细节做出规定，也未充分引用所有的技术要求和适用的标准，卖方应保证提供符合本技术规范和有关最新工业标准的高质量产品及相应服务。
对国家有关安全、环保等强制性标准，必须满足其要求。
本技术要求所列标准之间，或者所列标准与本技术要求或与卖方所执行的标准不一致时，按较高标准执行。
工程联系文件、技术资料、图纸、计算、仪表刻度和文件中的计量单位均采用法定计量单位。
卖方提供给买方的所有技术文件、资料和图纸（包括国外的技术文件、资料和图纸）均用中文编写。
如用其他语言，需方将拒绝接受。
本技术要求经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等法律效力。
凡未提及的其它事宜，由买卖双方共同协商解决。
2 技术标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
卖方提供的设备和配套件要符合以下标准但不局限于以下标准：IEC62040 不间断电源系统(UPS)IEC60146 半导体变频器：一般要求及有源逆变器IEC60896 固定铅酸电池：一般要求及测试方法QB/T 2502-2000 锂离子蓄电池总规范IEC60073 人机界面、标识及识别的基本原则-指示装置及启动器的编码规则IEC60076 电源变压器IEC60439 低压开关柜及控制装置组合件IEC60269 低压熔断器IEC60445 人机界面、标识及识别（设备端子及某种设计的导体的端子的识别，包括文字数字系统的一般规定）的基本原则及安全原则IEC60950 信息技术设备的安全IEC60529 密闭设备的防护等级（IP码）IEC60801 工业过程测量及控制设备的电源兼容性IEC60947 低压开关柜及控制装置GB/T3859 半导体电力变流器GB6995.1-5 电线电缆识别标志GB/T4026 电器设备接线端子和特定导线线端的识别及应用字母数字系统的通则GB/T4942.2 低压电器外壳防护等级3 设备规格要求本次招标的交流不间断电源设备（以下简称UPS）为工业级工频机，具体配置要求如下：4 设备主要技术要求以下规定了本次所需采购的UPS设备的技术要求。
电力系统技术设计一般要求
电力系统设计的总体要求和规定一、总则l.1 电力系统包括发电、送电、变电、配电以及相应的通信、安全自动、继电保护、调度自动化等设施。
电力系统规划、设计与运行的根本任务，是在国家发展计划的统筹规划下，合理开发利用动力资源，用最少的支出（含投资和运行成本）为国民经济各部门与人民生活提供充足、可靠和质撮合格的电能。
1.2 为了协调电力系统有关各部门与各专业间的工作，使电力系统规划、设计和运行相互配合，实现上述任务，特制定本导则，各部门应共同遵守。
l.3 科研、试验部门应节分析研究各种可行的提高电力系统安全、经济和质量的技术措施，经过试验并试点取得经验后，在电力系统中推广采用。
二、对电力系统的基本要求2.1规划、设计的电力系统，应满足经济忤、可靠忤与灵活件的基本要求，包括：1）正确处理近期而要与今后发展，基本建设与生产运行，经济安全，一次系统（发、送、变、配）与二次系统（自动化、通信、安全自动、继电保护）的配套建设和协调发展等主要关系，以求得最佳的综合经济效益。
2）电力系统应当具有《电力系统安全稳定导则》所规定的抗扰动能力，防止发生灾害性的大面积停电。
3）设计与计划部门在设计与安排大型工程项目时，应力求使其建设过程中的每个阶段能与既有的电力系统相适应，并能为电力系统安全与经济运行提供必婓的灵活性。
2.2规划设计与运行的电力系统，均应备有必要的有功功率储备。
在规划、设计中应进行可靠性分析，计算电力系统在未来年度的电力不足概率。
2.3规划设计的电网，包括受端系统、电源的接入、联络线等，应从全面若眼、统筹考虑、合理布局，贯彻“分层分区”原则，逐步形成以加强受端系统为主的区域电网。
电力电厂一般应直接接入相应的电压电网（详见5.1),远方大容量电厂一般直接接入受端系统。
在出现高一级电压电网的过渡期间，若在同一路径建设较低一级电压线路时，应考虑乌下一步发展相结合。
2.4电网的安全标准，按不同组成部分，分别提出如下要求：1）对于受端系统网络，当失去任一元件时，应保持系统稳定和正常供电2）电源接入系统的送电回路失去一回时，一般应能保持止常送电；对长距离的超高比蓝负荷送电回路，必要时允许采用措施以保证事故后的系统稳定（详见5)。
(完整word版)30kvaups电源技术规格书
山东华鲁恒升化工股份有限公司1106工程UPS技术规格书目录1.范围 (3)2.招标要求 (3)3。
概况 (3)4.应遵循的主要现行标准 (4)5.使用环境条件 (4)6。
电气参数 (5)7.技术条件 (5)8.输出参数指标 (6)9.逆变器技术要求 (6)10.整流器技术要求 (6)11。
静态切换开关技术要求 (6)12.旁路系统技术要求 (7)13.UPS自动功能、保护及信号 (7)14.附加技术条件 (8)15.屏柜结构要求 (8)16。
技术文件 (9)17.试验 (9)18.卖方工作范围 (10)19。
买方工作范围 (10)20。
技术服务 (11)21。
产品包装及运输准备 (12)1.范围1.1本规范书的使用范围，仅限于山东华鲁恒升化工股份有限公司1106工程的UPS系统的设备招标.它包括UPS主机以及其它屏的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2卖方应详细阅读本技术规格书，并对本规范书中提出要求的条款做出明确答复，如有必要，可给出详细的技术数据或说明.1.3本规范书提出的只是最低限度的技术要求,未对一切技术细节做出规定,也未充分引述有关标准和规范的条文，投标方应保证提供符合本规范和工业标准的优质产品.1.4如投标方没有以书面形式对本规范书的条文提出异议，那么需方可以认为投标方提出的产品完全满足本规范书的要求.1.5买方允许投标厂家的产品存在技术偏差（高于或低于招标要求均可)，对所投产品的技术偏差可在投标报价书中以技术偏离表的形式加以详细表达。
1.6本招标文件所使用的标准如与投标方所执行的标准发生矛盾时,按较高标准执行.1.7买方保留在合同签订时和签订后对本技术协议提出补充和修改的权利，卖方在投标书中必须承诺予以无条件的相应和执行。
2.2.1卖方应在收到本规范书后的一周内，提供满足本规范书要求的详细技术建议书和报价。
对于本文件中提出的技术要求，卖方应在其技术建议书中逐项答复，说明是否能满足要求;同时卖方应就所提供的系统（包括第三方的产品）给予详细说明，该说明应包括照片、图纸、说明书、技术特征、现场性能及要求、功能列表等以便买方能对卖方所提供的系统做出准确的判断和评估。
交流不间断电源
希尔特电气有限公司企业标准QB/HT2.006-2003NXb 系列(10kVA ，15kVA ，20kVA,30kVA )交流不间断电源2003-07-30发布2003-07-30实施QB/HT目次前言 (II)1范围 (1)2规范性引用文件 (1)3定义 (2)4 分类与命名 (4)5 技术要求 (6)6 试验方法 (17)7检验规则 (27)8 标志、包装、运输、储存 (30)附录A 故障的分析（规范性附录） (32)附录B 振动试验规范（规范性附录） (33)附录C 冲击试验规范（规范性附录） (35)附录D 跌落试验规范（规范性附录） (37)附录E 后台通讯功能测试方法（规范性附录） (39)1.前言本标准依据GB/T14715－1993《信息设备用不间断电源通用技术条件》、YD/T1095-2000《通信用不间断电源》等标准制定。
本标准的附录A、附录B、附录C、附录D、附录E、附录F为规范性附录。
本标准由希尔特电气有限公司研究开发部提出。
本标准由希尔特电气有限公司产品数据管理中心归口。
本标准由希尔特电气有限公司研究开发部UPS产品线负责起草。
本标准主要起草人：本标准标准化审查人：本标准批准人：本标准委托希尔特电气有限公司研究开发部UPS产品线负责解释。
NXb系列(10kVA、15kVA、20KVA、30kVA)交流不间断电源1范围本标准规定了NXb系列智能化纯在线式三相不间断电源产品的分类、命名、技术要求、试验方法、检验规则、标志、包装、运输、贮存等内容。
本标准适用于NXb系列智能化纯在线式三相不间断电源（以下简称电源）的制造与检验。
2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
电气设备工程电源供电规范要求与稳定性控制
电气设备工程电源供电规范要求与稳定性控制电气设备工程在现代工业和建筑领域中起着至关重要的作用。
为了确保设备的正常运行，电气设备必须依靠稳定的电源供电。
本文将探讨电源供电的规范要求和稳定性控制，以确保设备运行的可靠性和安全性。
一、电源供电规范要求1. 电压稳定性：稳定的电源电压对于电气设备的运行至关重要。
根据国际标准，正常工业设备的电压波动应在±5%之间。
供电系统必须能够提供稳定的电压，以满足设备的运行要求。
2. 电压频率：电源供电系统必须提供稳定的电压频率。
在工业领域，标准频率为50Hz或60Hz。
电气设备对频率的变化非常敏感，因此供电系统必须确保频率波动在标准范围内。
3. 电流容量：供电系统必须能够满足电气设备的电流要求。
电流容量必须与设备的额定电流相匹配，并能够承受设备启动时的瞬态电流峰值。
4. 地线连接：供电系统的地线连接必须可靠，确保设备的接地良好。
良好的接地可以有效防止电气设备因雷击或其他电磁干扰而受损。
二、稳定性控制1. 智能电网技术：随着科技的进步，智能电网技术被广泛应用于电源供电系统中。
智能电网技术可以实现对电源供电的实时监测和控制，确保电压和频率维持在稳定的范围内。
2. 电压调节器：电压调节器可以通过调整电源输出的电压来实现对电气设备的稳定供电。
电压调节器能够自动检测和调整输出电压，确保设备在不同负载情况下都能够获得稳定的电压。
3. 电源滤波器：电源滤波器可以在电源供电系统中滤除电力网中的杂波和谐波，确保电源输出的纯净电源。
这有助于减少电气设备的干扰和损坏风险，提高其稳定性和可靠性。
4. UPS系统：UPS（不间断电源）系统是提供临时备用电源的设备，可以在主电源故障或波动时提供稳定的电源供电。
UPS系统通常由蓄电池或发电机和逆变器组成，能够在短时间内提供持续的电源供应，以确保设备的正常运行。
5. 备份电源：为了增加电气设备的供电可靠性，备份电源也可以被引入供电系统中。
