开工放线、验线作业指导
建筑工程放线、验线总结大全-老师傅良心总结汇编

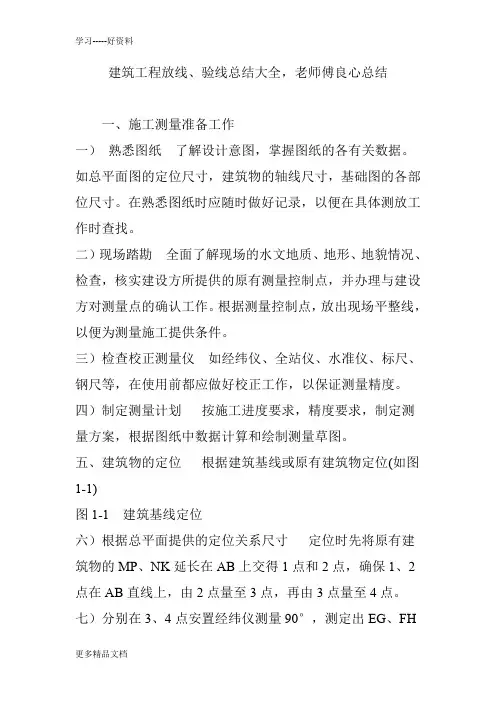

建筑工程放线、验线总结大全，老师傅良心总结一、施工测量准备工作一）熟悉图纸了解设计意图，掌握图纸的各有关数据。
如总平面图的定位尺寸，建筑物的轴线尺寸，基础图的各部位尺寸。
在熟悉图纸时应随时做好记录，以便在具体测放工作时查找。
二）现场踏勘全面了解现场的水文地质、地形、地貌情况、检查，核实建设方所提供的原有测量控制点，并办理与建设方对测量点的确认工作。
根据测量控制点，放出现场平整线，以便为测量施工提供条件。
三）检查校正测量仪如经纬仪、全站仪、水准仪、标尺、钢尺等，在使用前都应做好校正工作，以保证测量精度。
四）制定测量计划按施工进度要求，精度要求，制定测量方案，根据图纸中数据计算和绘制测量草图。
五、建筑物的定位根据建筑基线或原有建筑物定位(如图1-1)图1-1 建筑基线定位六）根据总平面提供的定位关系尺寸定位时先将原有建筑物的MP、NK延长在AB上交得1点和2点，确保1、2点在AB直线上，由2点量至3点，再由3点量至4点。
七）分别在3、4点安置经纬仪测量90°，测定出EG、FH方向线。
在该方向线上分别测定出E、G、F、H点，该方法也适用于只有原建筑，没有建筑基线A、B的情况，只要先按一定的距离由原建筑假设AB直线即可。
图1-2 建筑方格网定位八）根据建筑方格网定位（如上图：建筑方格网定位图和下表所示）在建筑场地的方格网，根据建筑物坐标用直角坐标法测量。
1、由A、B点的坐标值算出建筑物的长度值a各宽度值b。
即a=268.24-226.00=42.24mb=328.24-316.00=12.24m2、在m点安置经纬仪，照准N点在MN直线上测定A',B'，即A'=MA'=226-200=26.00mB'点由A'点再量取建筑物的长度a=42.2m3、分别在A'、B'点安置经纬仪，测90°，并在视线上分别量取AA'=316.00-300=16m.得A、B点，再由AB点量取建筑物宽度b=12.24m，得C、D点二、建筑物的放线图2-1龙门架设置步骤：1、在建筑物的拐角处和中间隔墙的两端槽外1.5~2.0m处设置龙门桩，桩要竖直、牢固，两桩应与基槽平行。
施工测量放线作业指导书15页word文档

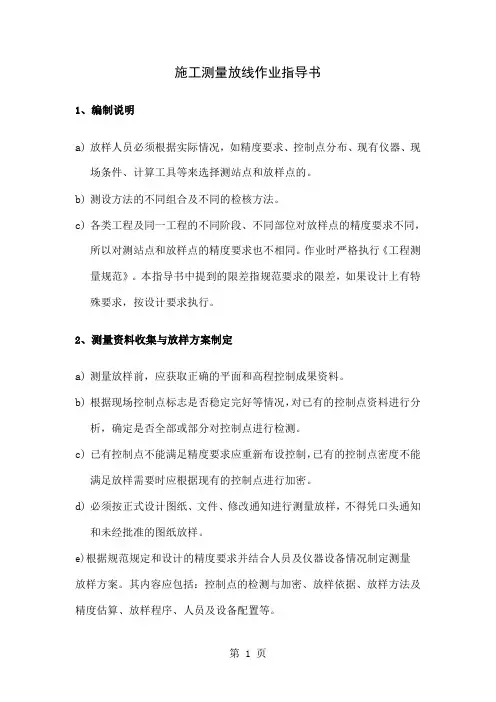

施工测量放线作业指导书1、编制说明a)放样人员必须根据实际情况，如精度要求、控制点分布、现有仪器、现场条件、计算工具等来选择测站点和放样点的。
b)测设方法的不同组合及不同的检核方法。
c)各类工程及同一工程的不同阶段、不同部位对放样点的精度要求不同，所以对测站点和放样点的精度要求也不相同。
作业时严格执行《工程测量规范》。
本指导书中提到的限差指规范要求的限差，如果设计上有特殊要求，按设计要求执行。
2、测量资料收集与放样方案制定a)测量放样前，应获取正确的平面和高程控制成果资料。
b)根据现场控制点标志是否稳定完好等情况，对已有的控制点资料进行分析，确定是否全部或部分对控制点进行检测。
c)已有控制点不能满足精度要求应重新布设控制，已有的控制点密度不能满足放样需要时应根据现有的控制点进行加密。
d)必须按正式设计图纸、文件、修改通知进行测量放样，不得凭口头通知和未经批准的图纸放样。
e)根据规范规定和设计的精度要求并结合人员及仪器设备情况制定测量放样方案。
其内容应包括：控制点的检测与加密、放样依据、放样方法及精度估算、放样程序、人员及设备配置等。
3、放样前准备a)阅读设计图纸，校算建筑物轮廓控制点数据和标注尺寸，记录审图结果。
b)选定测量放样方法并计算放样数据或编写测量放样计算程序、绘制放样草图并由第二者独立校核。
c)准备仪器和工具，使用的仪器必须在有效的检定周期内。
给仪器充电，检查仪器常规设置：如单位、坐标方式、补偿方式、棱镜类型、棱镜常数、温度、气压等。
d)使用有内存的全站仪时，可以提前将控制点（包括拟用的测站点、检查点）和放样点的坐标数据输入仪器内存，并检查。
4、全站仪坐标法设站＋极坐标法放点a)在控制点上架设全站仪并对中整平，初始化后检查仪器设置：气温、气压、棱镜常数；输入（调入）测站点的三维坐标，量取并输入仪器高，输入（调入）后视点坐标，照准后视点进行后视。
如果后视点上有棱镜，输入棱镜高，可以马上测量后视点的坐标和高程并与已知数据检核。
施工测量放线作业指导书
施工测量放线作业指导书1、目的为了进一步规范施工测量，使测量工作正确、详尽、了然，使各样建筑物的控制点依照图纸设计和规范要求，正确测放于实地。
特编制造本作业指导书。
2、适用范围适用于工程处、项目经理部在工业与民用建筑物的施工测量、建筑沉降与变形控制、网点控制。
对于特别工序测设可重新拟定测设方案。
3、职责工程处、项目经理部施工测量员执行本程序。
工程项目技术负责人推行对本程序的督查、检查、考据。
4、工作程序4.1、施工测量准备工作：4.1.1、人员组成：测量人员应是公司或专业学校培训的有初级以上职称人员担当(施工员、质量员、技术员等)，工程技术负责人详尽负责推行考据。
4.1.2、资料收集：校订勘探、设计图纸，检查坐标、网点的总尺寸和分尺寸、总平面图与大样图尺寸可否一致，不符之处，向设计单位及相关单位提出，并作好资料记录、收集工作。
1/54.1.3、仪器校核：施工测量中，经常用到经纬仪、水平仪、测距仪等，由于施工条件、自然环境的影响，以及使用的不当，会造成仪器误差，轻则造成误差超标，重则造成测设失败。
为此，各样检测工具必定是经过技术督查局授权的检定部门检定合格，并在检定有效期内使用。
同时要认真校订检定日期及合格证，保留好资料。
4.2、轴线的测量控制：4.2.1、基础轴线必定用经纬仪测设，并经技术负责人、监理人员复核，作好放线记录和复核记录，并留设好龙门板。
4.2.1.1、按总平面，坐标网点引测单位工程坐标方向。
4.2.1.2、确定主控制轴线，并实地表记。
4.2.1.3、轴线引测表记点，要易于重新引测，不易破坏。
4.2.1.4、经常检查轴线控制点可否破坏，以防造成下次实测错误。
4.2.1.2/55、正确实测建筑红线及规划要求。
4.2.1.6、作好放线记录及复核记录。
4.2.2、依照基础表记，用经纬仪引测主控轴线，而且作为楼层永久控制轴线，并将控制轴线标在建筑物上，随着楼层增加，追踪控制，平时轴线引测用外测法。
测量放线作业指导书

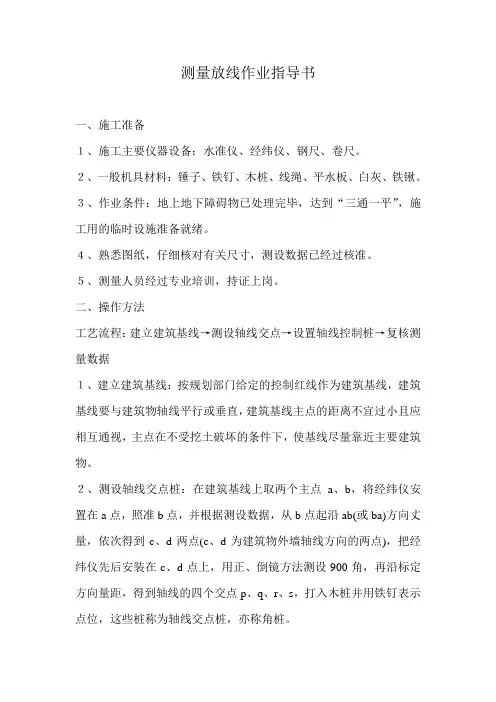

测量放线作业指导书一、施工准备１、施工主要仪器设备：水准仪、经纬仪、钢尺、卷尺。
２、一般机具材料：锤子、铁钉、木桩、线绳、平水板、白灰、铁锹。
３、作业条件：地上地下障碍物已处理完毕，达到“三通一平”，施工用的临时设施准备就绪。
４、熟悉图纸，仔细核对有关尺寸，测设数据已经过核准。
５、测量人员经过专业培训，持证上岗。
二、操作方法工艺流程：建立建筑基线→测设轴线交点→设置轴线控制桩→复核测量数据１、建立建筑基线：按规划部门给定的控制红线作为建筑基线，建筑基线要与建筑物轴线平行或垂直，建筑基线主点的距离不宜过小且应相互通视，主点在不受挖土破坏的条件下，使基线尽量靠近主要建筑物。
２、测设轴线交点桩：在建筑基线上取两个主点a、b，将经纬仪安置在a点，照准b点，并根据测设数据，从b点起沿ab(或ba)方向丈量，依次得到c、d两点(c、d为建筑物外墙轴线方向的两点)，把经纬仪先后安装在c、d点上，用正、倒镜方法测设900角，再沿标定方向量距，得到轴线的四个交点p、q、r、s，打入木桩并用铁钉表示点位，这些桩称为轴线交点桩，亦称角桩。
３、设置轴线控制桩或平水板：建筑物的轴线交点桩，均位于基槽开挖范围内，挖土时将被破坏，因此轴线测定后，应及时引测到基槽外设置的轴线控制桩(或平水板)上，作为确定轴线位置的依据，设置轴线控制桩(平水板)时，将经纬仪安置在角桩上，瞄准同轴线的另一角桩，沿视线方向在基槽边线外4~5m处打入大木桩钉平水板，并在平水板上钉铁钉作为轴线标志，为便于检查轴线控制桩有无变动，每一轴线方向上除控制桩外还应设置一个辅助桩，若附近有建筑物时，也可将轴线投测到建筑物的墙上，并作好标记，以代替轴线控制桩。
４、复核测量：定位测量完成之后，应对测量结果进行检查，用钢尺测量角桩轴线交点长度与设计长度的相对误差不应超过1/5000，用经纬仪检查900角，结果与900之差不应超过1/。
三、质量标准１、保证项目：经纬仪必须经过检定部门核定合格。
测量放线作业指导书

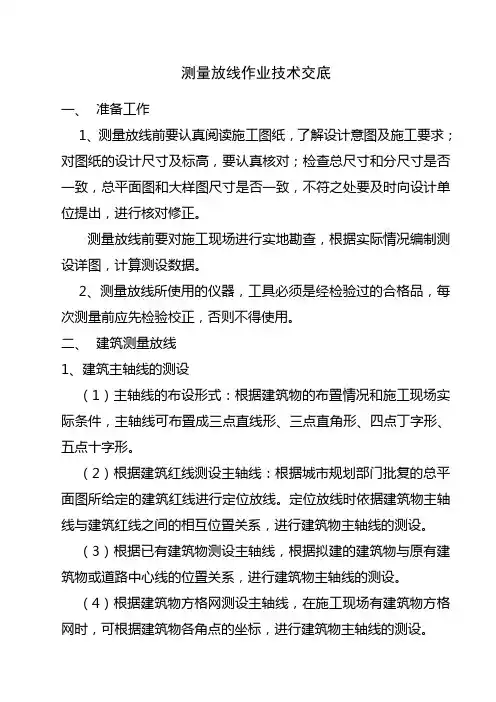

测量放线作业技术交底一、准备工作1、测量放线前要认真阅读施工图纸，了解设计意图及施工要求；对图纸的设计尺寸及标高，要认真核对；检查总尺寸和分尺寸是否一致，总平面图和大样图尺寸是否一致，不符之处要及时向设计单位提出，进行核对修正。
测量放线前要对施工现场进行实地勘查，根据实际情况编制测设详图，计算测设数据。
2、测量放线所使用的仪器，工具必须是经检验过的合格品，每次测量前应先检验校正，否则不得使用。
二、建筑测量放线1、建筑主轴线的测设（1）主轴线的布设形式：根据建筑物的布臵情况和施工现场实际条件，主轴线可布臵成三点直线形、三点直角形、四点丁字形、五点十字形。
（2）根据建筑红线测设主轴线：根据城市规划部门批复的总平面图所给定的建筑红线进行定位放线。
定位放线时依据建筑物主轴线与建筑红线之间的相互位臵关系，进行建筑物主轴线的测设。
（3）根据已有建筑物测设主轴线，根据拟建的建筑物与原有建筑物或道路中心线的位臵关系，进行建筑物主轴线的测设。
（4）根据建筑物方格网测设主轴线，在施工现场有建筑物方格网时，可根据建筑物各角点的坐标，进行建筑物主轴线的测设。
2、建筑物定位放线（1）基础放线：根据建筑物主轴线控制点先将建筑物外墙轴线的交点用木桩定于地上，并在桩顶上钉上小钉作为标志（或用粗钢筋上划十字），再将所有房间轴线测出，然后检查建筑物轴线距离，其误差不得超过轴线长度的1/2000，最后根据轴线，用石灰在地面上撒出基槽开挖过线。
（2）控制桩的设臵：由于龙门板在施工过程中容易被施工机具或运输车辆碰坏，因此可采用控制桩的方法作为开挖后各阶段施工中确定轴线的依据。
控制桩在轴线延长线上钉设，距基槽外边线2-4m。
也可用经纬仪将轴线延长，投射到附近建筑物上，用红色油漆作出标记，以代替控制桩。
3、建筑物基础施工测量放线1、基坑抄平：为了控制基坑开挖深度，当基坑快挖至退台和设计标高时，应用水准仪在坑壁上每隔3-4米测设一些小水平桩，作为基坑开挖深度的测量依据。
施工测量放线作业指导书
施工测量放线作业指导书施工测量放线作业指导书1、编制说明a)放样人员必须根据实际情况，如精度要求、控制点分布、现有仪器、现场条件、计算工具等来选择测站点和放样点的。
b)测设方法的不同组合及不同的检核方法。
c)各类工程及同一工程的不同阶段、不同部位对放样点的精度要求不同，所以对测站点和放样点的精度要求也不相同。
作业时严格执行《工程测量规范》。
本指导书中提到的限差指规范要求的限差，如果设计上有特殊要求，按设计要求执行。
2、测量资料收集与放样方案制定a)测量放样前，应获取正确的平面和高程控制成果资料。
b)根据现场控制点标志是否稳定完好等情况，对已有的控制点资料进行分析，确定是否全部或部分对控制点进行检测。
c)已有控制点不能满足精度要求应重新布设控制，已有的控制点密度不能满足放样需要时应根据现有的控制点进行加密。
d)必须按正式设计图纸、文件、修改通知进行测量放样，不得凭口头通知和未经批准的图纸放样。
e)根据规范规定和设计的精度要求并结合人员及仪器设备情况制定测量放样方案。
其内容应包括：控制点的检测与加密、放样依据、放样方法及精度估算、放样程序、人员及设备配置等。
3、放样前准备a)阅读设计图纸，校算建筑物轮廓控制点数据和标注尺寸，记录审图结果。
b)选定测量放样方法并计算放样数据或编写测量放样计算程序、绘制放样草图并由第二者独立校核。
c)准备仪器和工具，使用的仪器必须在有效的检定周期内。
给仪器充电，检查仪器常规设置：如单位、坐标方式、补偿方式、棱镜类型、棱镜常数、温度、气压等。
d)使用有内存的全站仪时，可以提前将控制点（包括拟用的测站点、检查点）和放样点的坐标数据输入仪器内存，并检查。
4、全站仪坐标法设站＋极坐标法放点a)在控制点上架设全站仪并对中整平，初始化后检查仪器设置：气温、气压、棱镜常数；输入（调入）测站点的三维坐标，量取并输入仪器高，输入（调入）后视点坐标，照准后视点进行后视。
如果后视点上有棱镜，输入棱镜高，可以马上测量后视点的坐标和高程并与已知数据检核。
放线验线管理法律规定(3篇)
第1篇 一、引言 放线验线是建筑工程施工中的重要环节，它关系到工程的质量和安全。为了规范放线验线工作，确保工程顺利进行，我国制定了相关的法律规定。本文将详细阐述放线验线管理法律规定的相关内容，包括法律依据、管理职责、程序要求、法律责任等。
二、法律依据 1. 《中华人民共和国建筑法》：该法规定了建筑工程施工的基本要求，明确了放线验线作为施工准备工作的法律地位。
2. 《建筑工程施工质量验收统一标准》：该标准对建筑工程施工质量验收作出了统一规定，放线验线作为其中重要环节，必须严格执行。
3. 《建筑工程施工安全检查标准》：该标准对建筑工程施工安全检查提出了具体要求，放线验线是安全检查的重要组成部分。
4. 《建筑工程施工许可管理办法》：该办法规定了建筑工程施工许可的申请、审查、颁发程序，放线验线是施工许可的重要条件之一。
三、管理职责 1. 建设单位职责： - 依法委托具有相应资质的施工单位进行放线验线； - 对放线验线工作进行监督，确保其符合相关法律法规和标准； - 对施工单位提交的放线验线报告进行审核，必要时组织专家进行评审。 2. 施工单位职责： - 按照相关法律法规和标准，建立健全放线验线管理制度； - 指定专人负责放线验线工作，确保其质量； - 在放线验线完成后，及时向建设单位提交报告。 3. 监理单位职责： - 对施工单位放线验线工作进行监督，确保其符合相关法律法规和标准； - 对放线验线报告进行审核，必要时提出整改意见； - 发现放线验线工作中存在的问题，及时向建设单位和施工单位提出。 四、程序要求 1. 放线前： - 施工单位应根据工程设计图纸，编制放线方案； - 经监理单位审核同意后，组织实施放线工作。 2. 放线中： - 施工单位应按照放线方案，进行实地放线； - 监理单位应进行现场监督，确保放线质量。 3. 验线前： - 施工单位应根据放线结果，编制验线方案； - 经监理单位审核同意后，组织实施验线工作。 4. 验线中： - 施工单位应按照验线方案，进行实地验线； - 监理单位应进行现场监督，确保验线质量。 5. 放线验线报告： - 施工单位应在放线验线完成后，及时向建设单位提交报告； - 建设单位应对报告进行审核，必要时组织专家进行评审。 五、法律责任 1. 建设单位： - 未依法委托具有相应资质的施工单位进行放线验线的，责令改正，处以罚款； - 未对放线验线工作进行监督的，责令改正，处以罚款。 2. 施工单位： - 未按照相关法律法规和标准进行放线验线的，责令改正，处以罚款； - 未及时提交放线验线报告的，责令改正，处以罚款。 3. 监理单位： - 未对放线验线工作进行监督的，责令改正，处以罚款； - 未对放线验线报告进行审核的，责令改正，处以罚款。 六、结语 放线验线管理工作是建筑工程施工中的重要环节，对于确保工程质量和安全具有重要意义。相关法律法规的制定和实施，为放线验线管理工作提供了法律保障。各方主体应严格按照法律法规和标准，认真履行职责，共同做好放线验线工作，为我国建筑工程事业的健康发展贡献力量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
开工放线、验线作业指导
1.作业目的
确保工程项目严格按规划部门批准的修建性详细规划实施。
2.作业依据
项目红线图、单体（单项）工程放线册。
3.主管岗位项目经理：协调处理放线后发觉的误差，重大问题及时向公司相关
部门、领导汇报。
主办岗位土建工程师:与开发管理中心、规划部门一起进行红线及单体（单项）工程的放样，与开发部移交平面及高程控制点。
4.紧前工作条件
开发部已经取得规划部门提供的坐标及高程控制点，并取得了红线图、放线册。
5.作业描述
5.1项目开工前，根据开发部移交的由规划部门提供的红线图及城市坐标与高程控制点放线，进行工地围墙及其他施工准备期的工程内容的施工。
5.2单位（单项）工程开工前，必须建立平面及高程控制。
5.3 主办岗位根据规划局提供的坐标及高程控制点组织编制《平面主轴线和高程控制点控制图》，在场地内建立平面和高程控制标桩。
5.4主办岗位必须在现场向施工单位移交平面及高程控制标桩。
主办岗位必须代表项目工程部与施工单位在《平面主轴线和高程控制点图》上签章确认。
5.5施工单位根据项目工程部移交的控制标桩及《平面主轴线和高程控制点图》进行核验，核验无误后由项目工程部、工程管理中心、开发管理部、技术研发中心、监理公司联合验线后方可正式施工。
