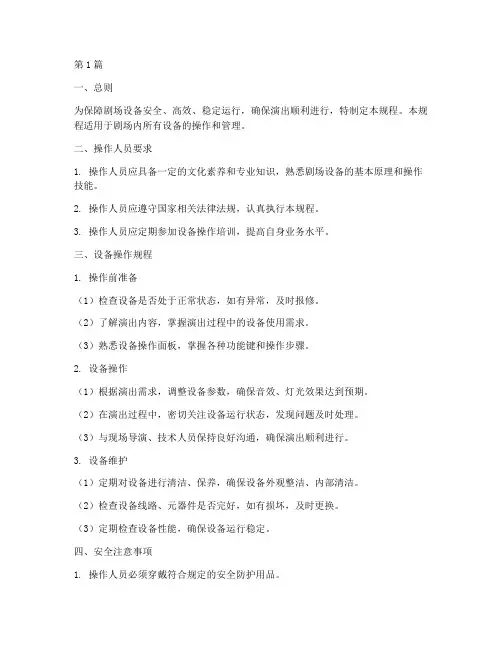

剧场设备操作规程内容(3篇)
第1篇一、总则为保障剧场设备安全、高效、稳定运行，确保演出顺利进行，特制定本规程。
本规程适用于剧场内所有设备的操作和管理。
二、操作人员要求1. 操作人员应具备一定的文化素养和专业知识，熟悉剧场设备的基本原理和操作技能。
2. 操作人员应遵守国家相关法律法规，认真执行本规程。
3. 操作人员应定期参加设备操作培训，提高自身业务水平。
三、设备操作规程1. 操作前准备（1）检查设备是否处于正常状态，如有异常，及时报修。
（2）了解演出内容，掌握演出过程中的设备使用需求。
（3）熟悉设备操作面板，掌握各种功能键和操作步骤。
2. 设备操作（1）根据演出需求，调整设备参数，确保音效、灯光效果达到预期。
（2）在演出过程中，密切关注设备运行状态，发现问题及时处理。
（3）与现场导演、技术人员保持良好沟通，确保演出顺利进行。
3. 设备维护（1）定期对设备进行清洁、保养，确保设备外观整洁、内部清洁。
（2）检查设备线路、元器件是否完好，如有损坏，及时更换。
（3）定期检查设备性能，确保设备运行稳定。
四、安全注意事项1. 操作人员必须穿戴符合规定的安全防护用品。
2. 严禁非操作人员操作设备，确保设备安全。
3. 遇到紧急情况，立即停止操作，迅速采取应对措施。
4. 设备操作过程中，严禁酒后、疲劳操作。
五、设备交接班1. 交接班时，操作人员应详细记录设备运行状态、参数设置、注意事项等。
2. 接班人员应认真检查设备运行状态，确保设备处于良好状态。
3. 交接班过程中，双方应明确责任，确保演出顺利进行。
六、附则1. 本规程由剧场设备管理部门负责解释。
2. 本规程自发布之日起实施，原有规定与本规程不一致的，以本规程为准。
3. 本规程如有未尽事宜，由剧场设备管理部门根据实际情况进行补充和修订。
第2篇一、总则为确保剧场设备的安全、稳定运行，保障演出顺利进行，特制定本规程。
本规程适用于剧场内所有设备的使用、操作和维护。
所有使用人员必须遵守本规程，以确保人身安全和设备完好。
舞台机械方案
武警报告厅舞台机械幕布设计方案武警报告厅舞台机械、幕布系统设计说明舞台机械系统根据建筑图纸、相关标准及会议的需要，鉴于报告厅的实际情况，在设计载荷允许的范围内，在舞台上放设置与实际建筑相适应的机械设备，尽量满足会议和中小型文艺演出需要。
机械设备采用国产著名品牌，以保证设备安全、可靠。
根据剧场的实际情况和使用情况合理布置电动吊杆，其中电动吊杆12道，每根吊杆承重400Kg；灯光吊杆8道，每根吊杆承重600Kg，来进行设计。
一、设计依据《镜框台口箱型舞台的基本要求》《剧场设备配重规范》（舞台机械部分）《剧场建筑设计规范》JGJ57—2000《建筑设计防火规范》GBJ16—87（1997年板），《舞台影视用吊杆装置》ZBJ8011—88《剧场舞台用大幕机械装置》ZBJ80017—89《舞台电动单点吊机》WH/T0102—1996《钢结构设计规范》GB17—1988《起重机设计规范》GB3811《起重机机械安全规范》GB6067《起重机械验收规范和程序》GB5906《供配电系统设计规范》GB50052—1995《低压配电设计规范》GB50054—1995《通用用电设备配电设计规范》GB50055—1993《电力装置的绝电保护和自动装置设计规范》GB50062—1992《电力工程电缆的设计规范》GB50217—1994《接地装置施工及验收规范》GB50160—1992《电缆线路施工及验收规范》GB50168—1992《电气装置安装工程施工及验收规范》GBJ232二. 设计概述舞台机械作为一种非常专业的领域，非常讲究工艺设计和技术要求。
以确保设备功能的完美以及使用的安全和可靠。
建筑设计必须为舞台设计提供足够的空间尺度，满足台上机械布置。
同时在设计时应考虑舞台机械设备荷载、预埋件、用电负荷等要求。
舞台机械设计不仅要满足舞美及舞台其它设备的布置要求，而且还要满足所有舞台设备的安装、检修、操作等使用要求。
本方案中舞台台上机械主要要由根据甲方提示：电动吊杆、数字变频拉幕机、电动变频二幕。

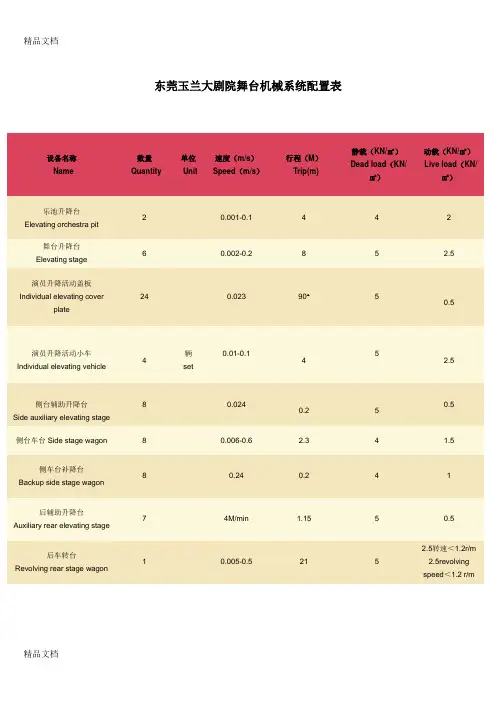

(整理)国内部分剧场舞台设备配置表.
东莞玉兰大剧院舞台机械系统配置表设备名称Name数量Quantity单位Unit速度（m/s）Speed（m/s）行程（M）Trip(m)静载（KN/㎡）Dead load（KN/㎡）动载（KN/㎡）Live load（KN/㎡）乐池升降台Elevating orchestra pit2 0.001-0.1 4 4 2舞台升降台Elevating stage6 0.002-0.2 8 5 2.5 演员升降活动盖板Individual elevating coverplate 24 0.023 90° 50.5演员升降活动小车Individual elevating vehicle 4辆set0.01-0.1452.5侧台辅助升降台Side auxiliary elevating stage 8 0.0240.2 50.5侧台车台Side stage wagon 8 0.006-0.6 2.3 4 1.5侧车台补降台Backup side stage wagon8 0.24 0.2 4 1后辅助升降台Auxiliary rear elevating stage7 4M/min 1.15 5 0.5后车转台Revolving rear stage wagon 1 0.005-0.5 21 52.5转速＜1.2r/m2.5revolvingspeed＜1.2 r/m电动吊杆Electrically-operated boom 53道line0.005-1.5 27 7.5KN灯杆Lighting boom 4道line0.003-0.3 25 10 KN灯光渡桥Light bridge 1道line0.003-0.3 25 10 KN活动假台口False proscenium 1套set0.05（上）11（上）20 KN(上)升降对开大幕In-two split curtain 1道line0.01-1.0 5 KN侧吊杆Side boom 2道line0.005-0.5 27 10 KN侧灯笼Side light basket 8个Piece0.03-0.3 12 10 KN后舞台电动吊杆Rear rail electrically-operatedboom 12道line0.3 12 5 KN侧台轨道吊杆Side rail elevating unit 4台Set10 KN+10 KN后舞台灯光吊杆Rear stage light boom 4道line0.2 10 5 KN飞行机构Fly system 2套set4 KN天幕吊杆Backdrop 1道line0.005-0.5 27 7.5 KN音乐罩Acoustic reflex baffle有Available东莞玉兰大剧院灯光系统配置表设备名称Name数量Quantity型号Model规格Specifications主调光台Main light control panel 1 STRAND 550 i2050路2050circuits备用调光台Backup light control panel 1 STRAND 550 i2050路2050circuits电脑灯控制台Computerized light controlpanel 2 WHOLE HOGⅢ2048路2048circuits调光器（硅）Dimmer （silicon）1056 STRAND SLD 96 3kw、5kw、10kw、聚光灯Spot light191 SELECON ARENA 1.2kw、2kw、造型灯Motif light 192SELECON PACIPIC ACCLAIN ETCADB0.7kw、1kw、1.2kw、2kw、筒灯Down light96 PAR64 1kw天排灯Suspension spot light64 STRAND IRIS 1.25kw地排灯Foot light64 SRTAND ORION4 1.25kw电脑灯Computerized light44 VARILITE.MARTIN 1.2kw特种摇臂灯Special moving head8 STRAND 2.5kw追光灯Follow spot light5 USHIO 2kw、3kw烟机Smoke generator4 JEM 1kw雪花机Snow generator6 CITC 1.5kw干冰机Dry ice machine4 JEM 3kw信号传输方式Digital data transmissionmethod DMX512、网络MMX512 NET北京保利剧院舞台机械系统配置表接插件标准 Connector standard德标 German Standard字幕机 Subtitling machine有 Available设备名称 Name数量 Quantity单位 Unit速度(m/s) Speed(m/s)行程（M ） Trip(m)静载（Kn/㎡）Dead load(Kn/㎡)动静（kN/㎡） LiveLoad(kN/㎡)乐池升降台 Elevating orchestra pit1 块 piece2.4 4 5 1.5舞台升降台 Elevating stage 6块 piece 0.6-4 3.3 5 2.5后车转台Revolving rear stage wagon1 道 line 2-20 16.8 1.5电动吊杆Electrically-operated boom24 道 line 0.75-75 235KN 手动吊杆Manually-operated boom24道 line5KN灯杆 Lighting boom 5 道 line 10 18 10 KN活动假台口 False proscenium 1 道 line 3 3 20 KN升降对开大幕 In-two split curtain1 道 line6-60 12 17 KN侧灯笼 Side light basket 10道 line8 6.5 6 KN后舞台电动吊杆Rear stage electrically-operatedboom 7道 line3 9 3 KN点吊Single-point elevating unit3道 line26 12 1.5 KN天幕吊杆Cyclorama batten 2道line10 18 3 KN音乐罩Acoustic reflex baffle有Available北京保利剧院灯光系统配置表名称Name数量Quantity型号Model规格Specifications主调光台Main light control panel 1 ADB VISION 101024通道1024circuits备用调光台Backup light control panel 1 ADB phoenix 51024通道1024circuits调光器(硅) Dimmer (silicon) 720STRAND CD8ADB EURODIM23KW：540路5KW：180路3KW：540 circuits 5KW：180 circuits聚光灯Spot light110 ADB C201 STRAND Cadenza PC 2KW造型灯Motif light60 ADB STRAND 2KW天排灯Suspension spot light44 STRAND Iris4 1KW地排灯Foot light32 STRAND Orion4 0.625KW追光灯Follow spot light 2Robert julat ARAMISHM25002.5LW信号传输方式Digital data transmission method有AvailableDMX512接插件标准Connector standard有Available英标15ABritish Standard 15 A字幕机Subtitling machine有Available河南艺术中心大剧院舞台机械配置表设备名称Name数量Quantity单位measuring unit速度（m/s）Speed(m/s)行程Run-length(m)静载Staticload动载Dynamicload最大载荷Maximumload(Kn)升降乐池Elevating orchestra pit2 0.005~0.1 5 5 2.5 102主舞台升降台Main elevating stage6 0.03~0.3 9 5 2.5 263演员升降活门Individual elevating valve42 0.05 90° 5 0演员升降活动小车Individual elevatingvehicle 2台piece0.4 3.3 5 2.5侧台车台Side stage wagon12 0.03~0.5 49 5 2.5侧台辅助升降台Side auxiliary elevatingstage12 0.025 0.2 5 0侧车台补偿台Auxiliary stage of sidestage trolleys12 0.025 0.4 4 2.5后车转台——车台aftercarriage rotating1 0.003~0.5 22.5 5 2.5后车转台——转台aftercarriage rotatingfloor---rotating platform1 0.001~1.2 360° 5 2.5后补偿升降台Post-Complementaryelevator platform9 0.05 1.5 5 0电动吊杆Electric hanger 51道line0.001~1.5 26 7.5 7.5会标杆Logo pool 1道line0.001~1.0 19 5 5沙幕吊杆Curtain hanger 1道line0.001~1.5 26 7.5 7.5隔音幕吊杆Sound insulation curtainhanger 1道line0.001~1.0 26 10 10灯杆Light pool 4道line0.0015~0.1 20 12 12天排灯杆Above bank-light pool 1道line0.0015~0.1 20 2.5 2.5灯光渡桥Light cross-bridge 2道line0.05 15 25 19活动假台口Movable adjustable proscenium 1套set0.05（上）12（上）35 31升降对开斜拉大幕Lifting cable-stayed curtain running from opposite directions 1道line0.01~1.0/1.5 8 8侧灯笼（可平移）Side lanterns(movablehorizontally)10 个0.13 8.1 6 5后舞台电动吊杆Back-stage electric hanging machine 15道line0.5 13 4 4侧舞台轨道吊机Side-stage pass-hanger 4台piece0.15 11.5 20 20后舞台轨道吊机Back-stage pass- hanging-machine 2台piece0.15 11.5 10 10台口固定式单点吊机Elevating single point hoist at proscenia 12台piece0.0015~1.5 26 5 5轨道式飞行器Movable track fly system 1套set0.001~1 27 2.5 2.5天幕吊杆velarium boom 1道line0.005~0.5 26 15 15反音罩系统Acoustic reflex system有available河南艺术中心大剧院灯光系统配置表名称NAME数量Quantity型号Model规格Specifications主调光台Light control console 1 ETC48/2500路2500Channels备份调光台Standby light control console 1 ETC48/2500路2500Channels电脑灯控台Moving light Console 1 Pearl 20082048路2048Channels调光模块Dimmer silicon890 ETC SENSOR CEM+ HSR48AF 5KW 聚光灯Spotlight280 PH2000PC 2KW 造型灯Modeling lights340 PH750 750W 筒灯Downlight120 PAR64 1KW 天排Sky row16 PD—WTG2000 2KW地排Ground row16 PD—WTG2000 2KW电脑灯Moving light120 ROBE 1.2KW追光灯Follow spotlight2 AURORA 2.5KW烟机Hazer10 GL—F3000D 3000KW雪花机Snowflake machine8 GL—1000D 1000KW干冰机Dry ice machine8 DIM--6000 6000KW信号传输方式Signal transmission formDMX512、网络DMX512、NET接插件标准Connector standard欧标European Standard武汉琴台大剧院大剧场舞台机械系统配置表字幕机 Caption machine有 Available数量Qua ntity单位 Unit速度m/s Speedm/s行程m Tripm静 载 Static load动 载 Dynamic load升降乐池 Elevating orchestrapit2块 piece0.001m/s~0.1m/s 4.5m 2.5k/m 2 5KN/m 2主舞台升降台 main elevating stage6块 piece0.005m~0.5m/s 13.5m 4.0KN/m 2 5.0KN/m演员升降活门 Individual elevatingvalve78个开闭速度：90度/10秒 Speed ：90 degree/s90度 Speed ：90 degree/s5.0KN/m 22.5KN/m 2演员升降活动小车 Individual elevatingvehicle2台 piece0.006m/s~0.6m/s 4m 5.0KN 2.0KN/m 2侧台车台 side stage wagon12块 piece0.006m/s~0.6m/s 50m 2.5KN/m 2 5.0KN/m 2侧台辅助升降台Side auxiliary elevating stage 12块piece0.025m/s 0.25m 5.0KN/m2自重Self weight侧车台补偿台Auxiliary stage of side stage trolleys 12块piece0.025m/s 0.5m 5.0KN/m2 2.5KN/m2车载转台Revolving stagewagon 1块piece车台速度wagon speed：0.005m～0.5m/s∮9m转台升降速度(liftingspeed)：0.001-0.1m/s转台速度revolving speed：0.01m/s~0.8m/s边缘线速度小转台升降行程：1.2m车台行程：24m5.0KN/m2 2.5KN/m2后台补偿台Rear stage of side stage trolleys 6块piece0.025m/s 1.2m 5.0KN/m2自重Self weight前后台辅助升降台Auxiliary elevating stagestage&rearstage 2块piece0.025m/s 1.2m 5.0KN/m2自重Self weight芭蕾车台Ballet stage 1块piece0.1m/s 20m 1.0KN/m20.5KN/m2台口固定式单点吊机Elevating single point hoist atproscenia 18台piece0.0018m/s~1.8m/s 22m 2.5KN电动吊杆Electrically-operatedboom 63道line0.008～1.8m/s 28m 10KN灯光渡桥Light bridge 2道line升降速度0.01～0.1m/s 平移速度0.025m/sLiftingspeed:0.01~0.1m/S.parallelmove speed:0.025m/s垂直行程：15mVerticaldistance15m；水平行程：12mHorizontaldistance：12m35KN吊点可移动单点吊机movable single pointhoist 19台piece0.0018m/s～1.8m/s 28m 25KN大幕机Proscenium curtain 1道line对开Horizontal0.015~1.5m/s;提升（Vertical）0.01~1.0m/s,斜拉（Inclined）0.015～1.5m/s28m 25KN活动假台口False proscenium 1套set0.01～0.1m/s 12.5m 35KN二道幕机构In-two curtain 2套set对开速度：1.0m/s～0.001m/s；open speed：1.0m/s～0.001m/s28m 15KN天幕吊杆Velarium boom 2道line0.001～1.0m/s 28m 15KN侧灯光吊排Side suspension lights row 6道line0.005m/s～0.05m/s 18m 6KN灯光吊杆Lighting bar 4道line0.015～0.15m/s12.5m耐火极限：60minlinmt of fireresistance：60min15KN后台电动吊杆Rear stage electricalflying bar 15道line0.3m/s 14m 4KN后台电动灯杆Rear stage electrical lighting bar 5道line0.3m/s 14m 3KN深圳保利剧院舞台机械系统配置表起吊速度：2m/min ，8m/min （双速）Lifting speed ：0.2m/s ～0.02m/s(double speed)13m20KN侧后舞台装景行车 Track suspension mechanism of side stage&rear stage6套 set大车速度：0.2m/s ～0.02m/s Big wagon speed ：0.2m/s ～0.02m/s13m20KN小车速度：0.2m/s ～0.02m/sSmall wagon speed ：0.2m/s ～0.02m/s轨道式飞行器 movable track flysystem2套 set0.001～1.0m/s 28m 2.5KN反音罩系统 Acoustic reflexsystem1有 Available设备名称 (Equipment name)数量 (quantity)单位(Unit)速度 (m/s)行程 (m)静载 (kN/m ²)动载 (kN/m ²)乐池升降台 Eleating orchestra pit1台 set 0.01-0.1 5.3 4 2乐池升降栏杆 orchestra pit lift railing1 台 set 0.02 0.9 0.3 0舞台升降台 elevating stage5 台 set0.002-0.2 8 6 3.5演员升降小车 Individual elevating vehicle2套 set0.001-0.1 2.5 4 2.5演员升降活动门Individual elevating cover plate 12台set4 2侧台车台Side stage wagon 6台set0.006-0.6 23 4 2侧辅助升降台Side auxiliary elevating stage 6台set0.2 0.025 4侧台补偿台Bakeup side stage wagoe 6台set0.2 0.025 4 2后车载转台Revolving rear stage wagoe 1台set0.05-0.5 18 4 2 1台set0.01-1(外延线速度)任意角度any angle4 2后台补偿台A Auxiliary rear elevating stage A 2台set车载转台厚度2后台补偿台B Auxiliary rear elevating stage B 1台set车载转台厚度2 0乐罩顶板吊杆Baffle ceiling boom 10套set0.001-1 21.5 8kN电动吊杆stage boom 42套set0.003-0.3 21.5 6kN灯光吊杆Lighting boom 4套set0.003-0.3 18 10kN灯光渡桥Light bridge 1套set0.002-0.2 18 10kN活动假台口False proscenium 1套set0.085 9.5 20kN升降、对开幕机In-two split curtain 1套set0.01-1 12 6kN深圳保利剧院灯光系统配置表侧吊杆 Side boom2套 set0.01-121.56kN灯光吊笼 Side light basker8套 set行走0.05升降0.003-0.3行走6升降9 6kN后舞台电动吊杆Rear stage electically-operated boom8套 set0.2 12.5 5kN侧台轨道吊机 Side rail elevating unit4套 set10kN飞行机构 Fly system1套 set行走0.005-0.5 升降0.01-14kN音乐反声罩 Acoustic reflex baffle1套 set设备名称Equipment name 数量 quantity 单位 Unit 型号 Model 规格Specifications 主调光台Main light control panel 1台 set Strand Live3000光路circuits 、3000channel 备用调光台Back up light control panel1 台 setStrand Live1500光路circuits 、1500channel东方音乐厅舞台机械系统配置表调光柜 Dimmer 11（864）组 setHDL －D96PLUS6KW聚光灯Spot light 138PH －66、PH2000、GR －2500、PH2000L2KW 、2.5KW造型灯Motif light 50PH13－35、PH9－252KW成像灯Profile lighting.100PH750－5、PH750－10、PH750－19 750W变焦射灯 Spot zoom 35 PH －750－BJ 750W 筒灯Down light 64 PAR64 1KW 回光灯Returning light 48 PD －HG2000 2KW 天排灯Suspension spot light 10 组 set PD －1250N*4 1250W 地排灯 Foot light 10 组 set PD －1250N*4 1250W 追光灯Follow spot light 3XS －30003K信号传输方式Digitaal data transmission method有Availableopticalnetwork 、 DMX512 HDL WON001R 接插件标准Connector standard有Available德标German standard32A 字幕机Subtitling machine有Available套 set长沙画佳ZM32S2－8、ZMS4－205Mx0.8M 、10Mx1.2M 设备名称 Name数量 Quantity单位 Unit速度(m/s) Speed行程(m) Trip静载(kN/㎡) Dead load动载(kN/㎡) Live load钢琴台Piano stage 1块piece0.001-0.1 4 3 2舞台升降台Elevating stage 18块piece1#-6#0.027#-18#0.041#-6#0.67#-12#113#-18#1.4333111升降子台Elevating sub-stage 6块piece0.016 0.3 3 1灯杆Lighting boom 4套Set0.00167-0.167 13 10大反射板提升Large Plane baffle 2套Set0.056 13 130侧灯光吊杆Side lighting boom 2套Set0.00167-0.167 8 10点吊10套Set0.45 13.5 2.5天幕吊杆 1套Set0.00167-0.167 9 10东方音乐厅灯光系统配置表设备名称Name数量Quantity型号Model规格Specifications主调光台Main light control panel 1 ADB PHOENIX102048路2048 circuits备用调光台Backup light control panel 1 ADB PHOENIX102048路circuits电脑灯控制台Computerized light control panel 1 MA GRANDMA MICRO1024路circuits调光器(硅) Dimmer(silicon) 138 ADB EURODIM35KWx18610KWx6聚光灯Spot light16 ADB F201 2KW造型灯(Motif light)24 ADB WARP 22-50度0.8KWETC PAR 56 ETC SOURCE FOUR RARMCM 0.575KW ETC PAR 32 ETC SOURCE FOUR PARNEL 0.75KW电脑灯Computerized light8 CLAYPAKY STAGE ZOOM 1200 1.2KW追光灯Follow spot light2 SPOTLIGHT VD12MHR 1.2KW信号传出方式Digital data transmission methodDMX512、网络DMX512、NET接插件标准Connector standard德标German Standard。

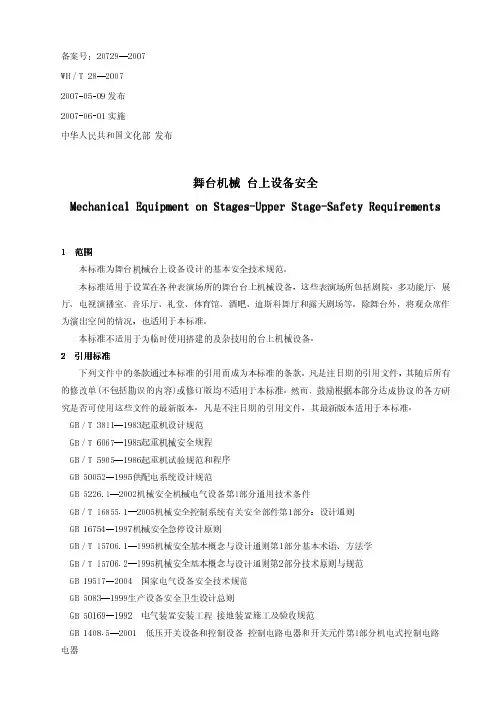

舞台机械、台上设备安全跟安装规范资料精
备案号：20729—2007 WH／T 28—20072007-05-09发布 2007-06-01实施中华人民共和国文化部 发布舞台机械舞台机械 台上设备安全台上设备安全Mechanical Equipment on Stages Mechanical Equipment on Stages--Upper Stage Upper Stage--Safety Requirements Safety Requirements1 1 范围范围范围本标准为舞台机械台上设备设计的基本安全技术规范。
本标准适用于设置在各种表演场所的舞台台上机械设备，这些表演场所包括剧院、多功能厅、展厅、电视演播室、音乐厅、礼堂、体育馆、酒吧、迪斯科舞厅和露天剧场等。
除舞台外，将观众席作为演出空间的情况，也适用于本标准。
本标准不适用于为临时使用搭建的及杂技用的台上机械设备。
2 2 引用标准引用标准引用标准下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准。
然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB／T 3811—1983起重机设计规范 GB／T 6067—1985起重机械安全规程 GB／T 5905—1986起重机试验规范和程序 GB 50052—1995供配电系统设计规范GB 5226.1—2002机械安全机械电气设备第1部分通用技术条件GB／T 16855.1—2005机械安全控制系统有关安全部件第1部分：设计通则 GB 16754—1997机械安全急停设计原则GB／T 15706.1—1995机械安全基本概念与设计通则第1部分基本术语、方法学 GB／T 15706.2—1995机械安全基本概念与设计通则第2部分技术原则与规范 GB 19517—2004 国家电气设备安全技术规范 GB 5083—1999生产设备安全卫生设计总则GB 50169—1992 电气装置安装工程 接地装置施工及验收规范GB 1408.5—2001 低压开关设备和控制设备 控制电路电器和开关元件第1部分机电式控制电路 电器GB 4824—2004工业、科学和医疗射频设备电磁干扰特性限值和测量方法 GB／T 15543—1995 电能质量三相电压允许不平衡度GB／T 17626.1—1998 电磁兼容试验和测量技术抗扰度试验总论 CECS 49—1993低压成套开关设备验收规程 3 3 机械设备机械设备机械设备3.1 3.1 台上设备组成示例台上设备组成示例台上设备组成示例 台上设备组成示例见图1。
音乐演出设备清单及技术参数要求
音乐演出设备清单及技术参数要求1. 引言本文档旨在提供一份音乐演出设备清单及其技术参数要求，以帮助音乐演出公司或音乐节组织者准备演出所需设备，并确保设备的性能和质量能满足演出需求。
2. 音乐演出设备清单以下是音乐演出中常见的设备清单：2.1. 音响设备- 主音箱：至少需要两个主音箱，要求有良好的音质和可靠的功率输出。
技术参数要求：频率响应范围20Hz-20kHz，音量输出≥100dB。
- 低音炮：两个或以上低音炮，用于增强低音效果。
技术参数要求：频率响应范围30Hz-150Hz，音量输出≥110dB。
- 监听音箱：用于音乐人员进行监听。
技术参数要求：频率响应范围20Hz-20kHz，音量输出≥90dB。
- 混音台：用于调节音频信号的混音和控制。
技术参数要求：至少6个输入通道，带有均衡器，内置效果器。
2.2. 灯光设备- 舞台大灯：灯光设备的核心，用于照明舞台和营造氛围。
技术参数要求：颜色温度可调节、亮度可调节、灯光效果丰富、可运动、可编程。
- 色彩灯：用于创造丰富多彩的光影效果。
技术参数要求：颜色丰富、亮度可调节、光束角可调节、高速切换效果。
- 灯光控制台：用于控制灯光的开关、亮度、颜色、效果等参数。
技术参数要求：可以预设多个灯光场景、支持即兴调整。
2.3. 音乐设备- 乐器：根据演出需求准备各种常见乐器，如吉他、鼓、键盘等。
技术参数要求根据乐器类型而定。
- 电子乐器：如电子琴、合成器等，用于演奏电子音乐。
技术参数要求：音色丰富、效果多样、键盘灵敏度可调节。
3. 技术参数要求以下是对音乐演出设备的常见技术参数要求：- 音质：各类音响设备的音质要求清晰、自然，无噪音和失真。
- 功率：音箱和低音炮的功率输出要能满足演出场地的大小和音量要求。
- 音量：音响设备的音量输出要能保证在各区域都能听到清晰的声音，且不失真。
- 稳定性：设备要能长时间运行，不出现过热或其他故障现象。
- 灵敏度：控制设备要易于操作，并能准确地调节各项参数。
舞台机械方案
武警报告厅舞台机械幕布设计方案武警报告厅舞台机械、幕布系统设计说明舞台机械系统根据建筑图纸、相关标准及会议的需要,鉴于报告厅的实际情况，在设计载荷允许的范围内,在舞台上放设置与实际建筑相适应的机械设备,尽量满足会议和中小型文艺演出需要。
机械设备采用国产著名品牌，以保证设备安全、可靠。
根据剧场的实际情况和使用情况合理布置电动吊杆,其中电动吊杆１２道，每根吊杆承重4０0Kg;灯光吊杆8道,每根吊杆承重6０0Kg,来进行设计。
一、设计依据《镜框台口箱型舞台的基本要求》《剧场设备配重规范》(舞台机械部分）《剧场建筑设计规范》JＧＪ5７—2０0０《建筑设计防火规范》GＢＪ16—8７（19９7年板），《舞台影视用吊杆装置》ZＢJ801１—８8《剧场舞台用大幕机械装置》ZBJ80017—８9《舞台电动单点吊机》WＨ/T0102—1９9６《钢结构设计规范》GB17—1988《起重机设计规范》GB3８1１《起重机机械安全规范》ＧB6067《起重机械验收规范和程序》GＢ5９０6《供配电系统设计规范》ＧB５0０52—19９5《低压配电设计规范》GＢ5０054—1９95《通用用电设备配电设计规范》GB5０0５5—199３《电力装置的绝电保护和自动装置设计规范》GＢ５0062—1992《电力工程电缆的设计规范》GB50２1７—1994《接地装置施工及验收规范》GＢ50１60—19９2《电缆线路施工及验收规范》GＢ50168—1９92《电气装置安装工程施工及验收规范》GBJ232二. 设计概述舞台机械作为一种非常专业的领域,非常讲究工艺设计和技术要求。
以确保设备功能的完美以及使用的安全和可靠。
建筑设计必须为舞台设计提供足够的空间尺度，满足台上机械布置。
同时在设计时应考虑舞台机械设备荷载、预埋件、用电负荷等要求。
舞台机械设计不仅要满足舞美及舞台其它设备的布置要求,而且还要满足所有舞台设备的安装、检修、操作等使用要求。
本方案中舞台台上机械主要要由根据甲方提示:电动吊杆、数字变频拉幕机、电动变频二幕。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
剧场台上设备规格书
一、台口外单点吊机
1.设置在乐池上空，用于吊挂台前饰物、电子显示屏、音响等设备；
2.单点吊机的驱动装置和吊点均设置于台口外乐池上空固定位置；
3.每一个单点吊机都有独立的驱动装置、传动装置，都可以任意调速运行；
4.单点吊机应由卷扬系统、转向滑轮、吊钩、控制系统和保护装置以及相关的配套组件等组成；
5.控制系统要求采用计算机或可编程控制器，可以在主操作台上控制；
6.技术规格：
数量：XXX台；
行程：14m；
速度：0.004~0.4m/s；
载荷：2.5kN。
二、台口外单点吊机
1.设置在乐池上空，用于吊挂LED 显示屏幕；
2.吊杆由桁架式吊杆、卷扬系统、控制系统和保护装置等组成；
3.卷扬系统：电动机、减速器、制动器、卷筒、滑轮组件、钢丝绳和配件等；
4.保护装置：行程开关、乱绳检测、超载报警等；
5.控制系统要求采用计算机或可编程控制器，可以在主操作台上控制。
6.技术规格：
数量：XXX台；
行程：14m；
速度：0.002~0.2m/s；
载荷：12kN；
三、台口防火幕
1.防火幕设置在观众厅和舞台之间的台口处，实际上为可移动的消防专用隔断。
当剧场发生火灾事故或每场演出结束时，该防火幕落下，将舞台和观众厅分隔成防火幕设置在观众厅和舞台之间的台口处，实际上为可升降的消防专用隔
断。
当剧场发生火灾事故或每场演出结束时，该防火幕落下，将舞台和观众厅分隔成两个防火区域；
2.在紧急情况下，防火幕在45s 内，靠重力下降到位（关闭台口）。
当幕体下边缘距舞台台面时自动开启阻尼装置，使幕体减速下降；
3.幕体四周与建筑墙体之间设有密封装置，以便在防火幕处于下降位置时，能有效地密封烟和火；
4.防火幕的耐火极限应符合国内有关防火规范的规定；
5.防火幕应由幕体、导轨、平衡重、驱动装置、卷扬系统、阻尼装置、保护装置等组成；
6.可电动控制防火幕的上升、下降，也可手动下降。
防火幕的阻尼机构及驱动装置的设计保证在剧场发生火灾（既使完全断电）时，防火幕也能靠自重阻尼落幕；
7.技术参数：
数量：1 套；
尺寸：19.0m×12.5m×0.2m；
行程：12.5m；
电动升降速度：约0.15m/s；
最大水平压力：0.4kN/m2；
应急关闭时间：≤45s（设有紧急手动释放装置，与消防设备可联动）。
四、大幕机
1.设置于舞台台口处的大幕机，具有对开、提升。
电动驱动、可调速，重复操作反应速度快；
2.该大幕机由钢结构架、导轨、伸缩机构、传动装置、电缆收纳装置、保护装置等组成；
3.种开幕形式每次只准许一种操作，相互联锁；
4.对开幕导轨中间重叠部分不小于2.0m，两侧延伸至可以使幕布开到舞台建筑台口以外。
5.技术参数：
数量：XXX台；
建筑台口尺寸：宽18 m×高12m；
行程：对开单边10m，升降25m；
开/闭速度：对开0.015~1.5m/s；
升降0.01～1.0m/s；
载荷：大幕重。
五、假台口
1.设置于舞台台口内侧的假台口，由上片和两侧片组成。
通过上片和侧片位置
的变化，调整舞台台口的大小，即可以将台口由宽18m×高12.0m 缩减到宽12m×高9.0m；
2.假台口上片和两侧片钢结构形式要便于安装舞台灯具。
同时为固定设置追光灯提供便利，可上人操作使用灯具；
3.假台口上片电动提升或下降，侧片为手动也可以电动驱动；
4.假台口上片、侧片分别由带导轨的钢制框架，驱动系统和控制系统构成；
5.带有提升、下降和紧急停车按钮的操作盘可以实现就地操作。
应与其它相关
设备和安全防护门动作联锁；
6.假台口上片启动和停止时，应平稳无颤动；
7.技术参数：
六、电动吊杆
1.设置于主舞台上部，用于提升布景、各种幕布和二道幕机，也可以吊挂灯具
等。
电动吊杆也参加演出活动；
2.电动吊杆由桁架式吊杆、卷扬系统、控制系统和保护装置等组成。
具体由下述部分组成：
（1）桁架式吊杆
（2）卷扬系统：电动机、减速器、制动器、卷筒、滑轮组件、钢丝绳和配件等。
（3）保护装置：行程开关、乱绳检测、超载报警等。
3.采用计算机或可编程控制器，可以在主操作台、便携式操作盘上控制。
4.技术规格：
数量：50 台；
长度：24m；
行程：约25m；
速度：0.01~1.2m/s；
载荷：7.5kN；
速度：0.01~1.2m/s；
载荷：7.5kN。
七、灯光吊杆
1.设置于主舞台上部、可升降的电动灯光吊杆，用于吊挂灯具；
2.灯光吊杆由桁架式吊杆、卷扬系统、控制系统和保护装置等组成；具体由下述部分组成：
（1）带有收线框的桁架式杆体。
（2）卷扬系统：电动机、减速器、制动器、卷筒、滑轮组件、钢丝绳和配件等。
（3）保护装置：行程开关、乱绳检测、超载报警等。
3.控制系统要求采用计算机或可编程控制器，可以在主操作台上控制。
4.技术规格：
数量：7 台；
长度：21.5m；
行程：16m；
速度：0.002~0.2m/s；
载荷：12.0kN（不含线缆桥架）。
八、二幕机
1.设置于舞台内的二道幕机，具有对开开启的功能。
电动开启。
重复操作反应速度要快，开启可调速；
2.二道幕机是附加于电动吊杆上的装置。
位置不确定，根据使用需要由使用者临时挂装；
3.对开二道幕机由导轨、驱动装置和传动装置等组成。
具体由下述部分组成：
（1）对开幕导轨、对开牵引装置、电缆收纳装置
（2）对开牵引装置：包括电动机、减速器、制动器、滑轮组件、钢丝绳和配件等。
4.对开幕导轨中间重叠部分不小于2.0m，两侧延伸至可以使幕布开到侧幕条以外。
5.技术规格：
数量：2 台；
建筑台口尺寸：宽18m×高12m；
行程：对开10m 单边；
开/闭速度：0.01~1.0m/s；
导轨载荷：二幕重。
