九年级物理欧姆定律专题练习(附答案)
欧姆定律典型题一、串联电路1．如图所示，电阻R 1=12欧。
电键SA 断开时， 通过的电流为0.3安；电键SA 闭合时，电流表的示数为 0.5安。
问：电源电压为多大？电阻R 2的阻值为多大？2．如图所示，滑动变阻器上标有“20Ω 2A”字样，当滑片P 在中点时，电流表读数为0.24安，电压表读数为7.2伏，求： （1）电阻R 1和电源电压（2）滑动变阻器移到右端时，电流表和电压表的读数。
3．在如图所示的电路中，电源电压为6伏且不变。
电阻R 1的阻值为10欧，滑动变阻器R 2上标有“20Ω 2A”字样，两电表均为常用电表。
闭合电键S ，电流表示数为0.2安。
（2）电阻R 2连入电路的阻值；（3）若移动滑动变阻器滑片P 到某一位置时，发现电压表和电流表中有一个已达满刻度，此时电压表和电流表的示数。
二、并联电路1、两个灯泡并联在电路中，电源电压为12伏特，总电阻为7.5欧姆，灯泡L 1的电阻为10欧姆，求：1)泡L 2的电阻2)灯泡L 1和L 2中通过的电流 3)干路电流2、如图2所示电路,当K 6伏, 电流表的示数为1A ； K 闭合时，电流表的读数为1.5安, ⑴灯泡L 1的电阻 ⑵灯泡L 2的电阻3．阻值为10欧的用电器，正常工作时的电流为0.3安，现要把它接入到电流为0.8安的电路中，应怎样连接一个多大的电阻？R 1SR 2 P V A图2SR 2R 1A三、取值范围1、如图5所示的电路中，电流表使用0.6A量程，电压表使用15V量程，电源电压为36V，R1为定值电阻，R2为滑动变阻器，当R2接入电路的电阻是24Ω时，电流表的示数是0.5A，现通过调节R2来改变通过R1的电流，但必须保证电流表不超过其量程，问：（1）R1的阻值是多大？（2）R2接入电路的阻值最小不能小于多少？（3）R2取最小值时，电压表的读数是多大？2、如右图所示的电路中，R1=5Ω，滑动变阻器的规格为“1A、20Ω”，电源电压为4.5V并保持不变。
电流表量程为0~0.6A，电压表的量程为0~3V。
求：①为保护电表，则滑动变阻器的变化范围为多少？②当滑动变阻器R2为8Ω时，电流表、电压表的示数分别为多少？四、电路变化题1、如图2所示的电路中，电源电压是12V且保持不变，R1=R3=4Ω, R2＝6Ω.试求：（1）当开关S1、S2断开时，电流表和电压表示数各是多少？（2）当开关S1、S2均闭合时，电流表和电压表示数各是多少？2、如图所示，电源电压保持不变。
当开关S1闭合、S2断开时，电流表的示数为0.2A；当开关S1、S2都闭合时，电流表的示数为O.8A。
则电阻R1与R2的比值为？3．如图甲所示电路，滑动变阻器的最大阻值为R1=40Ω，电源电压及灯L的电阻保持不变。
当S1、S2均闭合且滑片滑到b端时，电流表A1、A2的示数分别为如图23乙、丙所示；当S1、S2均断开且滑片P置于变阻器的中点时，电流表A1的示数为0.4A，求：(1)电源的电压；(2)R2的电阻；(3)灯L的电阻；图2五、方程解题1．如图所示，设电源电压保持不变，R 0=10Ω。
当闭合开关S ，滑动变阻器的滑片P 在中点C 时，电流表的示数为0.3A ，移动滑片P 至b 端时，电流表的示数为0.2A ．则电源电压U 与滑动变阻器的最大阻值R 分别为 都少？2、如图所示, R 1=30欧姆, 滑动变阻器的滑片P 在中点时, 伏特表的示数为3伏, 滑片P 在b 端时, 伏特表的示数为4.5伏,•求电源电压和滑动变阻器的阻值?3、如图6所示电路中，已知R R R 1232023==Ω，，当开关S 接触点1时，电压表示数为5V ，当开关S 接触点2时，电压表示数为6V ，求电源电压U 和R R 23、的阻值各多大。
滑动变阻器专项1、如图所示，R 为一个滑动变阻器，其阻值范围是0~50Ω 1.5V ，电流表的示数为0.75A ，R 1=1Ω，电源电压U=12V ，（1）则R 2？（2）如果电压表的量程为0~3V ，电流表的量程为0~3A ，为了保证两表的安全，滑动变阻器连入电路的电阻值最少不能小于多少？VUR 12R R 3A2、如右图，电源电压为18V ，R 2是0~50Ω的变阻器，合上S 后，A 表示数为0.5A ，V 表示数为5V ，求⑴、R 1和变阻器接入电路中部分的电阻是多少。
⑵、如果A 表的量程是0~0.6A ，V 表的量程是0~15V ，为了使电表 不致被损坏，滑动变阻器接入电路的阻值不得小于多少？3、如图，电流表量程0～0.6A ，电压表量程0～15V ，电阻R 0＝30Ω，电路两端电压恒为24V ，当滑动变阻器连入电路的电阻太小时，电路中的电流会超过电流表量程，当滑动变阻器连入电路的电阻太大时，变阻器两端电压会超过电压表量程，求：在不超过电表量程的情况下，滑动变阻器连入电路的电阻范围。
4、在如图所示的电路中，R 2为0～50Ω的变阻器，合上开关后，V 的示数为6V ，A 表的示数为2A ，A 1的示数为0.5A ，求：①电阻R 1的阻值；②变阻器R 2连入电路部分的阻值；③如果A 表的量程为0～3A ，A 1表的量程为0～0.6A ，为了不使电表损坏，变阻器连入电路的阻值应在什么范围内？5、标有“4V 1 W”的小灯泡和 “20Ω 1A”的滑动变阻器连接在图8所示的电路中，电源电压为6V ，电流表量程为“O ～O.6A”，电压表量程为“0～3V”. 为确保电路安全，闭合开关时，滑动变阻器接入电路的阻值变化范围应控制在什么样的范围内(不考虑温度对电阻的影响)？6、在图示的电路中，电源电压为30V ，电阻R ＝30Ω，滑动变阻器的最大阻值为50Ω。
（1）滑动变阻器的滑片P 由a 端滑到b 端的过程，电压表的最大读数是多少？（2）若改用电压表的量程为0－15V ，要使它接在电路中不烧坏，滑动变阻器的滑片P 只能在阻值多大的范围内滑动？（3）若把一只量程为0－0.6A 的电流表接在图甲中的C 、D 两点上，如图乙所示，为了不损坏电流表和电压表，滑动变阻器的滑片P 只有在阻值多大范围内滑动？VR 0P A7、如图所示电路中，R 0为定值电阻，阻值为10Ω，R 1为滑动变阻 器，它的最大阻值是10Ω，电流表量程为0—0.6A ，电压表的量程为0—3V ，电源电压12V 保持不变。
为使电路能正常工作，定值电阻R x 的阻值至少应为？8、（多选）如图所示，电源电压恒为24V ，小灯泡的规格为“6V 3W”，滑动变阻器R 1的最大阻值为60Ω，定值电阻R 2的阻值为12Ω。
电压表使用的量程为0～15V ，电流表使用的量程为0～0.6A 。
要求闭合开关后两电表的示数均不超过所选量程，灯泡正常工作（设灯丝电阻不变）。
下列说法正确的是：A ．滑动变阻器接入电路的电阻允许调节的范围是24Ω～60ΩB ．滑动变阻器的滑片在移动的过程中，电压表与电流表示数变化量的绝对值的比值始终为24ΩC ．定值电阻R 2消耗电功率的最大值为4.32WD ．电路总功率的变化范围是9W~12W，R 1阻值为8Ω，变阻器R 3上标有“1A 20Ω”字样，电流表A 选取的量程为0~0.6A ，电压表V 选取的量程是0~3V.（1）当S 1和S 2均闭合时，电流表的示数为0.5A ，通过R 1的电流是0.4A ，则R 2的电阻值是多大？（2）当S 1闭合S 2断开时，请通过分析计算说明，变阻器R 3允许的取值范围．10．把标有“6V 3W”的小灯泡L 与最大阻值为100 的滑动变阻器R W 连接在总电压恒为18V 的电路中，如图4所示。
电流表和电压表选择的量程分别为“0～0.6A”和“0～15V”。
要求闭合开关S 后，两电表的示数均不超过所选量程的最大测量值，且灯泡L 两端电压不超过额定值（设灯丝电阻不变）。
求： （1）电路允许通过的最大电流？R 2AVS 1R 3R 1S 2 R 2R 1LS（2）电路消耗总电功率的最大值？ （3）小灯泡L 消耗电功率的最小值？练习11．如图1所示电路，电源电压保持不变，当开关 断开与闭合时，电路中电流表的示数比是1∶3，则可知电阻和的阻值之比是（ ）A 、1∶3B 、1∶2C 、2∶1D 、3∶1 2．如图2所示电路，电源电压保持不变。
定值电阻 的阻值为4欧姆，定值电阻的阻值为20欧姆，电路中电压表 和电压表的示数分别为5伏特和9伏特，则电阻是（ ）A 、4欧姆B 、8欧姆C 、12欧姆D 、16欧姆 3．如图3所示电路，电源电压保持不变。
当开关 闭合后，电路中电压表的示数为4伏特，电压表 的示数为6伏特；电路中电流表的示数为1安培，且当电阻与对换位置后，电压表、电压表、电流表三表的示数均不发生改变，则（ ）A 、通过三个电阻、、的电流之和是1安培VL R PS AB、电阻=1欧姆C、电源电压为10伏特D、电阻两端的电压4伏特4．如图4所示电路，电源电压保持不变。
当滑动变阻器的滑片在变阻器端，且只闭合开关时，电路中电压表、的示数比为1：1。
当开关和都闭合时，电路中电流表、的示数之比为2：1。
若将滑动变阻器的滑片固定在变阻器中央时，则以下说法中错误的是（）A、只闭合开关时，电压表、的示数之比为2：1B、只闭合开关时，电压表、的示数之比为4：1C、开关和都闭合时，电流表、的示数比为2：1D、开关和都闭合时，电流表、的示数比为1：2。
5．有两个定值电阻和，它们的阻值之比为，将它们串联在电压恒定的电源上，若电阻两端的电压是3伏特，那么电源电压是（）A、3伏特B、9伏特C、6伏特D、12伏特6．如图5所示电路，电源电压为6伏特且保持不变，已知电阻的阻值为200欧姆，电阻的阻值为300欧姆。
当滑动变阻器的滑片从端移到端时，电压表示数的变化情况是（）A、6伏特至0伏特B、3.6伏特至6伏特C、6伏特至3.6伏特D、6伏特至2.4伏特7．如图6所示电路，电源电压保持不变，电路中电流表的示数是0.3安培。
若在电路中A、B两点之间再接入电阻时，且：=2 。
则此时电路中电流表的示数为（）A、0.1安培B、0.3安培C、0.45安培D、0.9安培8．三个电阻，当把它们并联时总电阻为，则它们的大小关系是（）A、B、C、D、答案与解析答案：1、B2、D3、B4、D5、D6、C7、C8、D练习21．如图104所示，电源电压为8伏特，电阻R1=4R2，安培表的示数为0.2安培；求电阻R1和R2的电阻值各为多少欧姆？2．如图105所示，电源电压为36伏特，灯泡L1电阻为10欧姆，闭合电键后，通过L2灯泡的电流强度是0.9安培，求干路中的电流强度和电路的总电阻。
3．如图106所示，已知电阻R1=6欧姆，通过R2的电流强度I2=0.5安培，通过R1和R2的电流强度之比为I1：I2=2：3求R2的阻值和总电压U。
九年级物理欧姆定律专题练习(附标准答案)
九年级物理欧姆定律专题练习(附标准答案)一、串联电路1.根据题意，电阻R1=12Ω，电流I1=0.3A，I2=0.5A。
根据欧姆定律，I=U/R，故可列出方程组：0.3=U/(12+R2)，0.5=U/R2.解得U=15V，R2=10Ω。
2.根据题意，滑动变阻器为20Ω，滑片在中点时，R1=10Ω，I=0.24A，U=7.2V。
根据欧姆定律，可列出方程组：U=I1(R1+R2)，I1=I2(R1+R2)/R2.解得R1=15Ω，电源电压为12V。
当滑片移到右端时，R2=0Ω，I2=I1=0.6A，U=I1(R1+R2)=9V。
3.根据题意，电源电压为6V，R1=10Ω，I=0.2A。
根据欧姆定律，可列出方程组：U=I(R1+R2)，R2=U/I-R1.解得U=12V，R2=40Ω。
当滑片移到某一位置时，电压表和电流表中有一个已达满刻度，说明该电表的量程不够，需要更换合适的电表。
二、并联电路1.根据题意，电源电压为12V，总电阻为7.5Ω，L1的电阻为10Ω。
根据并联电路公式，可列出方程组：1/L2=1/7.5-1/10，I=12/7.5=1.6A，IL1=12/10=1.2A。
解得L2的电阻为15Ω，IL2=0.4A。
2.根据题意，R1=5Ω，滑动变阻器为“1A、20Ω”，电源电压为4.5V，K断开时I=1A，K闭合时I=1.5A。
根据欧姆定律，可列出方程组：4.5=I1(R1+R2)，1.5=I2R2，I1=I2+1A。
解得L1的电阻为3Ω，L2的电阻为6Ω。
三、取值范围1.根据题意，电流表量程为0.6A，电压表量程为15V，电源电压为36V，R2的阻值为24Ω，I=0.5A。
根据欧姆定律，可列出方程组：U=I1(R1+24)，I1=I2(R1+24)/R1.解得R1的阻值为48Ω，R2的阻值最小不能小于12Ω，电压表的读数为9V。
2.根据题意，R1=5Ω，滑动变阻器为“1A、20Ω”，电源电压为4.5V，电流表量程为0~0.6A，电压表量程为0~3V。
(物理)九年级物理欧姆定律题20套(带答案)含解析
（物理）九年级物理欧姆定律题20套(带答案)含解析一、欧姆定律选择题1．如图所示电路中，电源两端电压保待不变，R1为定值电阻，R2为滑动变阻器．闭合开关S后，滑动变阻器滑片P自b向a移动的过程中（）A. 电压表V1的示数变大，电路消耗的总功率变小B. 电压表V2的示数不变，电路消耗的总功率变大C. 电流表A的示数变大，电压表V1的示数与电流表A的示数之比变大D. 电流表A的示数变大，电压表V2的示数与电流表A的示数之比变大【答案】 B【解析】【解答】由电路图可知，R1与R2串联，电压表V1测R2两端的电压，电压表V2测电源的电压，电流表测电路中的电流，因电源两端电压保待不变，所以，滑片移动时，电压表V2的示数不变，滑动变阻器滑片P自b向a移动的过程中，接入电路中的电阻变小，电路中的总电阻变小，由I=U/R可得，电路中的电流变大，即电流表A的示数变大，由U=IR可知，R1两端的电压变大，因串联电路中总电压等于各分电压之和，所以，R2两端的电压变小，即电压表V1的示数变小，故A错误；因电压表V1的示数变小，电压表V2的示数不变，电流表的A的示数变大，所以，电压表V1的示数与电流表A的示数之比变小，电压表V2的示数与电流表A的示数之比变小，故CD错误；由P=UI可得，电路消耗的总功率变大，故B正确，故答案为：B.【分析】本题考查学生对电路的动态分析能力。
由电路图可知，R1与R2串联，电压表V1测R2两端的电压，电压表V2测电源的电压，电流表测电路中的电流。
串联电路中总电压等于各分电压之和。
2．某兴趣小组为了研究电子温控装置，连接成如图所示电路，R1为热敏电阻，热敏电阻的阻值随温度的升高而减小，闭合开关，当温度降低时，下列说法中正确的是（）A. 电压表V2和电流表A示数均变大B. 电压表V1和电流表A示数之比不变C. 电压表V2和电流表A的乘积不变D. 电压表V2变化量和电流表A变化量之【答案】D【解析】【解答】解：由电路图可知，R1与R2并联后再与R0串联，电压表V1测并联部分的电压，电压表V2测R0两端的电压，电流表测干路中的电流．（1）因热敏电阻的阻值随温度的升高而减小，所以，当温度降低时，热敏电阻R1的阻值变大，并联部分的电阻变大，电路中的总电阻变大，由I= 可知，干路中的电流变小，即电流表A的示数变小，由U=IR可知，R0两端的电压变小，即电压表V2的示数变小，故A错误；由电压表V2示数变小、电流表A示数变小可知，电压表V2和电流表A的乘积变小，故C 错误；因串联电路中总电压等于各分电压之和，所以，并联部分的电压变大，即电压表V1的示数变大，由电压表V1的示数变大、电流表A示数变小可知，电压表V1和电流表A示数之比变大，故B错误；（2）设温度变化前后，干路中的电流分别为I1、I2，则电压表V2示数的变化量：△U2=I2R0﹣I1R0=（I2﹣I1）R0=△IR0，即 =R0，且R0的阻值不变，所以，电压表V2变化量和电流表A变化量之比不变，故D正确．故选D．【分析】由电路图可知，R1与R2并联后再与R0串联，电压表V1测并联部分的电压，电压表V2测R0两端的电压，电流表测电路中的电流．（1）根据热敏电阻阻值与温度的关系得出当温度降低时其阻值的变化，进一步可知并联部分的电阻变化和电路中总电阻的变化，根据欧姆定律可知电路中电流的变化和R0两端的电压变化，然后得出电压表V2和电流表A 的乘积变化；根据串联电路的电压特点和并联电路的电压特点可知电压表V1的示数变化，然后得出电压表V1和电流表A示数之比变化；（2）设出温度变化前后电路中的电流，根据欧姆定律得出电压表示数和电流表示数与R0的阻值关系，然后得出电压表V2变化量和电流表A变化量之比的变化．3．如图电路，电源电压不变，闭合开关S，当滑片P置于滑动变阻器R2的最右端B处时，电压表的示数为4V，定值电阻R1的功率为0.8W；当滑片P置于滑动变阻器R2的中点时，电压表的示数变化了1V．下列结果正确的是（）A. 电源电压为8VB. R1的阻值为20ΩC. 电路前后电流之比为1：3D. 电路总功率变【答案】 D【解析】【解答】解：（1）由电路图可知，R1与R2串联，电压表测滑动变阻器R2两端的电压，因串联电路中总电阻等于各分电阻之和，所以，当滑片在B处时，电路中的电流：I1＝，则滑动变阻器两端的电压：U2＝I1×R2＝ ×R2＝4V﹣﹣﹣﹣﹣﹣﹣①由图知，当滑片P置于滑动变阻器R2的中点时，滑动变阻器的电阻减小，由串联分压的规律可知，电压表的示数减小，即此时滑动变阻器两端电压为U2＝4V﹣1V＝3V，同理可得，此时滑动变阻器两端的电压：U2′＝ × ＝3V﹣﹣﹣﹣﹣﹣﹣﹣﹣②用①式比②式可得：＝，解得：R2＝2R1﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣③将③代入①式可得：＝4V，解得：U＝6V，A不符合题意；（2）当滑片P置于滑动变阻器R2的最右端B处时，电压表的示数为4V，定值电阻两端的电压为U1＝6V﹣4V＝2V，此时定值电阻R1的功率为0.8W，即；P1＝＝＝0.8W，解得：R1＝5Ω，则R2＝2R1＝2×5Ω＝10Ω，B不符合题意；（3）电路前后电流之比为I1：I2＝：＝：＝，C不符合题意；（4）电路总功率变化了：△P＝P2总﹣P1总＝﹣＝﹣＝1.2W，D符合题意。
九年级物理欧姆定律实验探究专题练习(含答案)
九年级物理欧姆定律实验探究专题练习1．图甲是小刚在“探究电流与电压关系”的实验中所连接的实物图．（1）①将甲图中的滑动变阻器（0 20Ω）阻值调到最大，闭合开关时，会看到下列哪种现象 ．A．电压表指针几乎不偏转，电流表指针几乎不偏转B．电压表指针偏转较大，电流表指针几乎不偏转C．电压表指针偏转较大，电流表指针也偏转较大②图甲中有一根导线接错了，请在错误处画“×”，并在图上改正．（2）用改正后的电路测小灯泡的电阻，将定值电阻换成一只标有“2.5V”的小灯泡，闭合开关后，调节滑动变阻器，某时刻电流如图乙所示，由图可得小灯泡的电流为 A，从丙图中小灯泡的U I图象可知，小灯泡的电阻随电压增大而 ．（3）小刚同学还设计了如图丁所示的电路，其中电源电压恒为1.5V，将M，N用导线连接，调节滑动变阻器，使电流表指针指在0.6A处，则此时滑动变阻器接入电路的电阻是 Ω．保持滑动变阻器滑片位置不变，若在M、N之间加入电阻R x，电流表示数如图乙所示，则电阻R x阻值是 ．2．小明探究“电流与电压“的关系，设计的实验电路图如图1所示，已知电源电压为3V，定值电阻R1的阻值为5Ω．完成下列题目：①在记录数据时，小明由于粗心，忘记将第三组电压表示数填入表格，同学们可以帮忙算出这里的电压值应该为 V．I/A0.10.20.30.4U/V0.5 1.0 2.0②接下来，小明利用上述电路原理图来探究“电流与电阻”关系，闭合开关后移动滑动变阻器使得电压表的读数为2V，然后断开开关，将CD间的电阻R1从5Ω换成10Ω．再闭合开关，此时电压表的示数 （填“大于”、“小于”或“等于”）2V，接下来小明应将滑动变阻器的滑片向 端（填“A”或“B”）移动．③最后小明在桌子上发现一个阻值未知的定值电阻，为了测量电阻阻值的大小，小明用这个定值电阻换掉原电路中的R1，调节滑动变阻器，电路中电表的示数如图2所示，测电压表的示数为 V，电流表示数为 A，通过计算可得此定值电阻的阻值为 Ω．小明认为这样通过一组数据直接计算的定值电阻阻值不准确，为了使得结果更加准确，他接下来应该 ．3．某同学利用图甲所示的电路探究电流与电阻的关系，实验中电源电压保持3V不变，定值电阻的阻值分别为5Ω、10Ω、15Ω和20Ω．（1）该同学接错了一根导线，请你在这根导线上打“×”，并补画出正确的那根导线；（2）正确连接电路后，先用5Ω的定值电阻进行实验，闭合开关后，移动滑片，此时电流表的示数如图乙所示；接着将5Ω的电阻换成其他阻值的定值电阻进行实验，每次观察到电压表的示数为 V时，记录电流表的示数．（3）几次实验中记录电表示数时，定值电阻消耗的最大功率为 W，此时滑动变阻器接入电路的阻值为 Ω．4．小明利用如图实验装置探究“电流跟电压的关系”，电源电压恒为3V，电阻R阻值为5Ω，滑动变阻器标有“20Ω1A”字样．实验组次12345电压U/V0.5 1.0 1.5 2.0 2.5电流I/A0.10.20.30.40.5（1）请用笔画线代替导线将图中实物电路连接完整；（2）刚连完最后一根导线，发现两电表指针立即发生偏转，其原因可能是 （只填序号）A．开关未断开B．滑动变阻器短路C．电阻R断路（3）解决问题后，闭合开关，调节滑动变阻器，小明得到五组数据（如上表）：①获得第3组实验数据后，要想得到第4组数据，应将滑片P向 （选填“A”或“B”）端移动；②分析论证时，同组小丽通过计算，认为表中有一组可能是错误的，请指出她认为错误的数据组次及原因 ．③排出错误数据后，分析可得：电阻一定时，导体中的电流跟导体两端电压成 比．5．小明探究电流与电压的关系，实验前他猜想：通过导体的电流可能与其两端的电压成正比，为此，他利用电阻箱代替定值电阻设计了如图甲所示的电路，已知电源电压恒为6V，电阻箱R1规格“0～999.9Ω”，滑动变阻器R2的规格“100Ω 1A”．（1）图乙是小明连接的实物电路，请在图中补画一根导线，使之成为完整实验电路，要求：滑片P向右移动时，R2接入电路的电阻变大．（2）正确连接电路后，调节两变阻器的阻值至最大并闭合开关，发现两电表示数均为零，则电路故障可能为 ．A．R1短路B．R1断路C．R2短路D．R2断路（3）排除故障后，他调节R1和R2的阻值，进行了第一次实验，两电表的示数如图丙所示，则对应的电压、电流值分别为 V、 A．（4）接着他保持开关闭合及R2的滑片位置不动，调节R1的阻值，又测得了三组数据，如表．他分析实验数据后发现，通过R1的电流与其两端的电压不能正比，请指出他在操作中存在的问题：实验次数电压U/V电流I/A12 4.00.203 4.50.154 5.00.10① ；② ．（5）正在小明准备重新实验时，同组的小华巧妙处理了实验数据，作出了某个元件的I U图象，顺利得出了正确结论．①请你帮小华在图丁中画出该图象；②根据图象得出的结论是 ．6．小亮在探究“通过导体的电流跟电阻的关系”实验中，根据实验目的设计出实验电路图，并按电路图连接实验器材如图1所示．（1）在图1所示的实物电路中， 连接有错误；（2）小亮将电路连接的错误改正后开始实验，当闭合开关S后，发现电压表示数很小，出现这一现象的原因可能是 ；（3）在此实验中，为达到实验目的，每次应更换 ，并移动滑动变阻器的滑片P，改变其连入电路中的阻值，目的是使 表的示数保持不变．（4）在实验过程中，当滑动变阻器的滑片P移到某点时，发现两电表的示数如图2甲、乙所示，则此时小亮所使用的电阻的阻值为 Ω．7．现有下列器材：蓄电池（6V），电流表（0～0.6A，0～3A）、电压表（0～3V，0～15V）、定值电阻（若干）、开关、滑动变阻器和导线，要利用这些器材探究“电压不变时，电流与电阻的关系”：（1）请根据图甲所示的电路图用笔画线代替导线将图乙所示的实物连接成完整电路（导线不允许交叉）．（2）正确连接电路后闭合开关，发现电流表无示数，移动滑动变阻器的滑片P，电压表示数始终接近电源电压．造成这一现象的原因可能是 ．（3）排除故障后进行实验．实验中多次换用不同阻值的定值电阻，并调节滑动变阻器的滑片，使电压表示数保持不变，读出对应于不同阻值的电流表示数，并记于表格中，由表中数据可以分析得出结论： ．次数123456电阻R/Ω30252015105电流I/A0.10.120.150.20.30.6（4）上述实验中，小明将10Ω的电阻换为5Ω的电阻，闭合开关后，应将滑片向 （填“左”或“右”）移动，使电压表示数为 V时，读出电流表的示数．（5）为完成整个实验，应该选取哪种规格的滑动变阻器 A．50Ω 1.0A B．50Ω0.5A C．20Ω 1.0A D．20Ω0.5A（6）小明想将定值电阻换成小灯泡来探究电流与电压的关系，你认为他的实验方案可行吗？请说出理由．答： （选填“可行”或“不可行”）；理由： ．8．小敏用如图甲所示的电路图，研究通过导体的电流与导体电阻的关系，电源电压恒为6V．改变电阻R的阻值，调节滑动变阻器滑片，保持R两端的电压不变，记下相应的4次实验的电流和电阻值，描绘在乙图中．（1）实验过程中，移动变阻器滑片时，眼睛应注视 （选填序号）；A．变阻器滑片B．电压表示数C．电流表示数（2）在丙图中，用笔线代替导线，将电压表正确连入电路；（3）实验中，他所选择的变阻器是 （选填序号）；A．10Ω0.5A B．20Ω1A C．50Ω2A（4）乙图中阴影部分面积表示的科学量是 ；（5）实验过程中，如果出现了电流表示数为0，电压表示数接近6V，电路发生的故障可能是 ．9．小丽在“探究电流与电压的关系”时，选择了下列实验器材：电压表、电流表、滑动变阻器（20Ω 1A）、开关、新干电池三节、定值电阻R=10Ω、导线若干．请按要求完成实验：（1）请按如图甲所示的电路图，将图中乙电路连接完整，要求滑动变阻器的滑片P向左滑时，电流表示数变大．（2）闭合开关前，应将滑动变阻器滑片P移至阻值最大端，保护电路．实验中滑动变阻器的另一个作用是 ．（3）小丽在实验中通过调节滑动变阻器滑片P，测出通过电阻R的不同电流和对应的电压值记录表中．实验第一次第二次第三次U/V 1.0 3.0I/A0.10.3第二次测量的电压和电流如图丙所示，则电压U= V；电流I= A．（4）通过测得的三次实验数据可以得出： ．10．探究“电流与电阻关系”的实验中，提供的器材有：电源（电压9V恒定）、电流表、电压表、滑动变阻器R、电阻箱R0、开关及导线若干．（1）小明连接的图甲电路中存在连线错误，只需改动一根导线，即可使连线正确．请在接错的导线上打“×”，并用笔画线代替导线画出正确的接法．（2）正确连接电路后闭合开关，在移动变阻器滑片P时，两电表示数突然都变为零，则电路故障可能为 ．．R短路B．滑片P接触不良C．R0短路D．R0断路（3）排除故障后实验时，改变R0的阻值，测出对应的电流I．当R0的阻值变大时，为完成探究，应将滑片P向 （选填“左”或“右”）端移动．（4）将R0阻值换为50Ω，电流表示数如图乙．请在丙图坐标中补描该点，并作出（I ）关系图象．（5）连线时发现有一个错误数据点，反思产生原因，小明回忆是某次将R0的阻值由 Ω变换为错误数据点对应阻值时，未调节滑片P就读取电流而造成的．11．为了探究电流跟电压的关系，王亮同学设计了图甲所示的电路．（1）请根据电路图，用笔画线代替导线将图乙中未连成完整的电路连接起来（导线不能交叉）．（2）调节滑片位置，改变定值电阻两端的 ，读出其中三组电流表、电压表的示数，如表（一）中所示．①由表（一）中的数据可知实验使用的定值电阻的阻值是 Ω．②由表（一）中的数据进行分析，可归纳出的结论是 ．表（一）次序123电压（V） 2.0 4.0 6.0电流（A）0.10.20.3表（二）次序123电阻（Ω）51015电流（A） 1.20.60.4（3）如果仍用图甲电路研究电流与电阻的关系，实验中当换用不同阻值的定值电阻后，每次应调节滑动变阻器的滑片，保持 不变．实验记录数据如表（二）所示，根据表（二）数据可得出的结论是 ．（实验器材使用正确，量程选用合理）．12．小芳用如图甲所示的实验器材探究“电流与电阻的关系”．电源电压恒为3V，滑动变阻器上标有“20Ω 2A”字样，阻值分别为5Ω、10Ω、20Ω、50Ω的定值电阻各一个．（1）连接电路时开关应 ，滑片应置于 （选填“A”或“B”）．（2）小芳5Ω定值电阻接入电路后，闭合开关，发现电流表无示数而电压表有示数，则电路中的故障可能是 ；排除故障后，闭合开关，调节滑动变阻器的滑片P，使电流表的示数如图乙所示，请将此时电流表的示数填入下表中．（3）将5Ω定值电阻换成10Ω定值电阻，闭合开关，移动滑动变阻器的滑片P，眼睛观察 表，直到其示数为 时，停止移动滑片，记录此时各表的示数． 实验次数 定值电阻（Ω） 电流表示数（A） 15 210 0.18 320 0.09（4）将10Ω定值电阻换成20Ω定值电阻，重复步骤（3）．（5）实验记录的多组数据如下表所示．分析数据可得出结论：当电压一定时，通过导体中的电流与电阻成 比．（6）实验结束后，小芳问老师在此实验中 （选填“能”或“不能”）换用50Ω的定值电阻进行实验？老师指导小芳分析了其原因是 ．13．图甲是某同学“探究电流与电阻的关系”的实验电路，所用的电源电压恒为6V．（1）请根据图甲将图乙中的实物电路连接完整（导线不允许交叉）．（2）实验过程中，某同学发现电流表示数为0，电压表示数接近6V，电路发生的故障可能是 ．（3）如表是该同学排除故障后正确进行实验记录的数据．实验中，他所选择的变阻器规格是 （选填“10Ω0.5A”“20Ω1A”或“50Ω2A”）．第4次实验中选用的定值电阻R的阻值为 Ω．实验次数1234 R/Ω51015I/A0.400.200.130.10 14．探究导体中的电流与导体两端电压的关系．（1）如图甲所示，用笔画线代替导线，将实验电路连接完整，使滑动变阻器接入电路的阻值最大．（2）闭合开关，向左移动滑动变阻器滑片P，电流表示数将 （选填“变大”、“不变”或“变小”），电压表示数应 （选填“变大”、“不变”或“变小”）（3）调节滑动变阻器，把测得的数据填入下表，其中电流表示数为0.5A时电压表示数如图乙所示，其值为 V．实验次数12345电压U/V 1.0 1.5 2.0 3.0电流I/A0.20.30.40.50.6（4）根据表中数据，在丙图中描出电流与电压的关系图线．（5）分析上表中的数据，你能得出探究结论是： ．15．如图所示在“探究一定电压下，电流与电阻的关系”的实验中，老师提供的实验器材有：电源（电压恒为4.5V），电流表、电压表、开关各一个，四个定值电阻（5Ω、10Ω、15Ω、20Ω），滑动变阻器，导线若干．（1）请根据甲电路图用笔画线代替导线将图乙实物图连接完整；（2）连好电路闭合开关，发现电压表无示数，电流表有示数，则故障可能是导体ab ．（3）排除故障后，小明在a、b间先接入5Ω的电阻，闭合开关，移动滑片P，使电压表示数为2.5V，并记下相应的电流值；再改接10Ω的电阻，此时滑片P应向 （选填“E”或“F”）端移动．（4）小明又将乙图中的定值电阻R换成标有“2.5V”的小灯泡，图丙是使该灯泡正常发光时的电流表的示数，则该灯泡的额定功率为 W．16．小亮做“探究电流与电阻的关系”的实验，连接的电路如图甲所示，电源为可调节电压的一电源，可用的定值电阻有5Ω、10Ω、30Ω，滑动变阻器的规格为“60Ω1A”．（1）请你用笔画线代替导线，把图甲所示的实验电路补充完整，并且使滑动变阻器连入电路的阻值最大．（2）小亮想控制电压表的示数为2V不变，则电源电压选取的范围是2V V．（3）他将某个定值电阻接入电路后，闭合开关，发现电流表有示数而电压表无示数，则电路中的故障可能是 （选填“电阻”或“电压表”）断路；排除故障后闭合开关，调节滑动变阻器的滑片，达到实验要求时，电流表示数如图乙所示，他所用的定值电阻为 ．（4）保持电源电压不变，他将原来的定值电阻换成10Ω的定值电阻后，闭合开关，应将滑动变阻器的滑片向 （选填“左”或“右”）移动，才能达到实验要求．（5）正确完成五次实验后，小亮能得出的实验结论是：电压一定时，电流与电阻成 ．（6）完成上述实验后，小亮又设计了如图丙所示的电路，来测量一个小灯泡的额定功率．已知小灯泡的额定电流为0.2A，电源电压为6V保持不变，滑动变阻器A最大阻值为50Ω，请完成以下实验步聚：（1）闭合开关S、S1，断开S2，移动滑动变阻器A的滑片，使电流的示数为0.2A，此时小灯泡正常发光；（2）闭合开关S、S2断开S1，保持滑动变阻器A的滑片位置不变， ，使电流表的示数为0.2A，此时灯泡时的电阻就等于滑动变阻器 （选“A”或“B”）接入电路的电阻；（3）再保持滑动变阻器B的滑片位置不变，将滑动变阻器A的滑片移到最 （选填“左”或“右”端），此时电流表的示数为0.1A；则小灯泡的额定电功率为 W．17．在“探究电流与电压、电阻的关系”的实验中，实验室老师给同学们准备了以下器材：5Ω、10Ω、15Ω、20Ω的定值电阻各一个，“15Ω 1A”的滑动变阻器一个，电流表，电压表，电源，开关和导线若干．（1）根据如图所示的实物图，在指定位置的虚线框内画出电路图．（2）闭合开关前，滑动变阻器的滑片应置于 （填“左”或“右”）端．（3）在“探究电流与电压的关系”时，记录的电流表与电压表的示数如下表所示，请在图示坐标纸上描点画出I U图象，由此得出的实验结论是： 实验次数12345电压U/V0.5 1.0 1.5 2.0 2.5电流I/A0.10.20.30.40.5（4）在“探究电流与电阻的关系”的实验中，先将5Ω电阻连入电路中，闭合开关，移动滑片，使电压表的示数为1.5V，读出电流表的示数；再分别改接10Ω、15Ω、20Ω的电阻，重复上述实验．当改接20Ω的电阻进行实验时，发现无论怎样移动滑动变阻器滑片，电压表的示数始终无法达到1.5V，经检查，电路连接无误，各元件均完好，请你找出一种可能的原因 ．18．小军用如图所示的电路探究“通过导体的电流与导体两端电压的关系”．（1）小军连接的电路有一处错误，请只改动一根导线，使电路连接正确（在应改动的导线上打“×”，用笔画线代替导线画出正确的接法）（2）小军改正错误开关闭合后，发现电压表无示数，电流表有示数，电路可能的故障是 ．（3）图乙时他解决故障后某次实验的电流表和电压表示数，则小军选择的定值电阻是 Ω．若使电压表的示数变大，小军应将滑动变阻器的滑片向 （选填“左”或“右”）移动．（4）小军进行了多次实验后，绘制了定值电阻的电流随电压变化的图象（如图丙所示）．正确的图象是 （选填“A”或“B”）．（5）小军又想探究“通过导体的电流与导体电阻的关系”．他利用如图丁所示的电路图，选择三个阻值分别为5Ω、10Ω、20Ω的定值电阻．规格为“80Ω 1A”的滑动变阻器．若他想三次实验中控制电压表的示数为2V不变，则电源电压的选取范围是 V～ V．19．在“探究电流与电压的关系”实验中，提供的器材有：电源（电压4.5V且不变），小灯泡（标有“2.5V 0.3A”），定值电阻R （阻值为10Ω），滑动变阻器R0（标有“50Ω 1A”），学生用双量程电流表和电压表，导线若干：（1）某实验小组经过相互讨论，完成了该实验方案的三次设计．由图甲到图乙，改进的理由是 ；接着小组再优化电路设计，由图乙到图丙．（2）如图丙，实验中，如果出现了电流表示数为0，电压表示数接近4.5V，电路发生的故障可能是 ．（3）故障排除后，接着在图丙所示的电路中，闭合开关S，移动变阻器滑片P 到某位置时，发现两电表中某一个表的指针达到满刻度，如图（丁）或（戊）所示．此时电流表的示数为 ，电压表的示数为 ．（4）多次调节滑动变阻器，测出通过电阻R的电流和对应的电压值，如表所示，分析数据得到结论： ．U/V 1.5 2.0 2.5 3.0I/A0.150.200.250.30（5）最后用图丙电路“探究电流与电阻关系”，当定值电阻为10Ω时，对应的电流表示数为0.15A，接着为了测量更多组数据，又提供了15Ω、20Ω、25Ω、30Ω、35Ω定值电阻各一个，其中 定值电阻不能使用．20．在探究“电压一定时，电流跟电阻的关系”的实验中，设计电路图如图甲所示．（1）连接电路前，开关必须 ．（2）请根据图甲中电路图用笔画线代替导线将图乙所示实物连接成完整电路（导线不允许交叉）．（3）连接好电路，闭合开关，发现电流表没有示数，移动滑动变阻器的滑片，电压表示数始终接近电源电压．造成这一现象的原因可能是 A．电流表坏了B．滑动变阻器短路C．电阻处接触不良D．电阻短路（4）排除电路故障进行实验，多次改变R的阻值，调节滑动变阻器，使电压示数保持不变，实验数据记录如下表．其中第5次实验电流表示数如图丙所示，其读数为 A．实验次数12345电阻R/Ω510152025电流V/A0.60.30.20.15（5）实验中滑动变阻器的作用是 ．（6）实验结论是： ．21．在探究“电流与电压、电阻的关系”的实验中，同学们提出了以下猜想：猜想1：电流可能跟电压成正比猜想2：电流可能跟电阻成反比（1）在验证“猜想1”时，某同学的做法是：①按图1所示电路连接实物图2，由于粗心，该同学的电路没有连接完整，请你帮他连接完电路．②保持定值电阻R=10Ω不变，闭合开关S，调节滑动变阻器的滑片P，记下几组电压和电流值，并对实验数据进行分析，得到的结论是 ．（2）为了继续验证“猜想2”，该同学接下来的做法是：①在上一次实验中挑选了一组电流表示数为0.5A的实验数据作为本次实验的第一组数据．接着将10Ω的电阻换成25Ω的电阻，闭合开关后，该同学应 调节滑动变阻器的滑片，当观察到电压表示数为 V时，记录电流表示数．②再将25Ω的电阻换成5Ω的电阻，为了正确完成实验，该同学还必须改变的连接．（3）实验室购买了一批规格为“2.5V 0.8W”的小灯泡，小明同学还想探究数据是否合理，于是他将电阻换为灯泡进行实验．他设计了如图3所示的电路图．闭合开关后实验，发现灯泡不亮，电流表无示数，电压表示数较大，原因是 ．（4）排除故障后，小明调节滑动变阻器的滑片得到了三组电压和电流的数据，填入他自己设计的表格．次数电压U/V电流I/A电功率P/W平均电功率P'/W120.342 2.50.4330.44I请指出这个表格设计不合理的地方．Ⅱ小明操作规范读数正确，根据表中数据．当小灯泡两端电压为2.5V时，求得小灯光的电功率为 W，故小明认为该小灯光不合格．22．【探究名称】探究电流与电阻的关系【实验器材】三节新干电池、“10Ω、15Ω、20Ω”的电阻各一个、滑动变阻器一个、电流表、电压表、开关、导线若干．【进行实验】（1）如图1所示，闭合开关，发现电流表指针在如图2所示位置，且电压表无示数，则可能的原因是：①电流表 ．②R0 ．（2）检查电路并改正后，首先将10Ω的电阻接入电路，移动滑动变阻器滑片使电阻两端的电压为2V，读出电流表的示数．（3）断开开关，取下10Ω电阻，滑动变阻器滑片位置未动时，改接15Ω的电阻到电路，闭合开关，接下来，应该进行的操作是 ，读出电流表的示数．（4）断开开关，取下15Ω电阻，改接20Ω的电阻到电路，重复上面步骤进行实验．【实验结论】 时，通过导体的电流与这段导体的电阻成反比．23．小彬用如图甲所示的实验器材探究“电流与电阻的关系”．电源电压恒为3V，滑动变阻器上标有“20Ω 2A”字样，阻值分别为5Ω、10Ω、20Ω、50Ω的定值电阻各一个．（1）请你用笔画线代替导线，把图甲所示的实验电路补充完整．（2）小彬5Ω定值电阻接入电路后，闭合开关，发现电流表有示数而电压表无示数，则电路中的故障可能是 （写出一种）；排除故障后，闭合开关，调节滑动变阻器的滑片P，使电流表的示数如图13乙所示，此时电路中的电流为 A．（3）将5Ω定值电阻换成10Ω定值电阻，闭合开关，为了保持 表的示数不变，应将滑动变阻器的滑片P向 （选填“A”或“B”）移动，记录此时各表的示数．（4）将10Ω定值电阻换成20Ω定值电阻，重复步骤（3）．（5）实验记录的多组数据如表所示．分析数据可得出结论：当电压一定时，通过导体中的电流与电阻成 比．实验次数定值电阻（Ω）电流表示数（A）152100.183200.09（6）实验结束后，小彬问老师在此实验中能否换用50Ω的定值电阻进行实验？老师指导小彬分析了不能更换的原因．你认为其原因是 ．24．在探究电流与电阻关系的实验中，电源电压为15V且保持不变，滑动变阻器上标有“20Ω，3A”字样，实验中所用的三个定值电阻的阻值分别为5Ω、10Ω、20Ω．（1）用笔画线代替导线将如图所示的电路连接完整．（2）小明在a、b间接入5Ω的电阻时，闭合开关后，移动滑片，发现电流表无示数，电压表有示数，则该电路故障可能是 ．（3）排除故障后，调节滑动变阻器的滑片，读出电流表的示数为2.0A．断开开关，保持滑片的位置不变，用10Ω的电阻替换5Ω的电阻，闭合开关，要得到正确的实验结论，应将滑片向 端移动，读数时电压表示数为 V．（4）根据实验得到的表中三组时间，可得出的结论是 ．电阻R/Ω51020电流I/A 2.0 1.00.525．小明用图甲所示电路来探究“电压一定时，电流与电阻的关系”．（1）将R调为5Ω，闭合开关，移动滑动变阻器滑片至适当位置，记录两电表示数．其中电压表的指针所指位置如图乙所示，它的示数为 V；（2）将R调为20Ω，小明在记录数据前，他应先调节 ，使 ．（3）多次实验后，小明得到电流和电阻R的倒数的关系图象如图丙所示，由此他得到的实验结论是： ；（4）小明手边有一只仅能看清“0.25A”字样的小灯泡．为了知道其额定功率，他根据图丙得到0.25A对应的电阻值为8Ω，从而算出该小灯泡的额定功率P额=0.5W．你认为小明求小灯泡额定功率的方法是否正确： （正确/不正确），理由是： ．26．如图甲是小亮探究电流与电阻的关系的实验电路，已知电源电压为4.5V，滑动变阻器规格为“20Ω 1A”，可供选择的定值电阻的阻值为5Ω、10Ω、15Ω、25Ω和30Ω．。
九年级物理欧姆定律题20套(带答案)含解析
九年级物理欧姆定律题20套(带答案)含解析一、欧姆定律选择题1．当一导体两端的电压是6V，通过的电流是0.6A，则该导体的电阻是（）A. 10ΩB. 3.6ΩC. 6.6ΩD. 5.4Ω【答案】A【解析】【解答】解：由I= 可得，导体的电阻： R= = =10Ω．故选A．【分析】已知导体两端的电压和通过的电流，根据欧姆定律求出导体的电阻．2．图是一种输液时所用报警电路：电源电压恒定，R为定值电阻，闭合开关S，贴在针口处的传感器M接触到从针口处漏出的药液后，其电阻R M发生变化，导致电压表的示数增大而触犯警报器（图中未画出）报警，则M接触药液后（）A. M的电阻R M变大B. 电路消耗的总功率变大C. 电压表与电流表的示数乘积不变D. 电压表与电流表的示数之比变大【答案】B【解析】【解答】解：由电路图可知，定值电阻R与传感器电阻M串联，电压表测R两端的电压，电流表测电路中的电流．由题意可知，M接触药液后，警报器报警，电压表V的示数增大，由I= 的变形式U=IR可知，电压表示数增大时，电路中的电流变大，即电流表的示数变大，则电压表与电流表的乘积变大，故C错误；由P=UI可知，电源电压不变时，电路消耗的总功率变大，故B正确；由R= 可知，电路中的总电阻变小，因串联电路中总电阻等于各分电压之和，所以，M的电阻R M变小，故A错误；由R= 可知，电压表V与电流表A的比值等于定值电阻R的阻值，则电压表与电流表的比值不变，故D错误．故选B．【分析】由电路图可知，定值电阻R与传感器电阻M串联，电压表测R两端的电压，电流表测电路中的电流．根据题意可知，M接触药液后，警报器报警，电压表V的示数增大，根据欧姆定律可知电路中电流的变化，进一步可知电压表V与电流表A的乘积变化；根据P=UI可知电路消耗总功率的变化，根据欧姆定律可知电路中总电阻的变化，根据电阻的串联可知M的电阻变化；根据欧姆定律结合定值电阻的阻值可知电压表V与电流表A的比值变化．3．甲图是小灯泡L和电阻R的I-U图象。

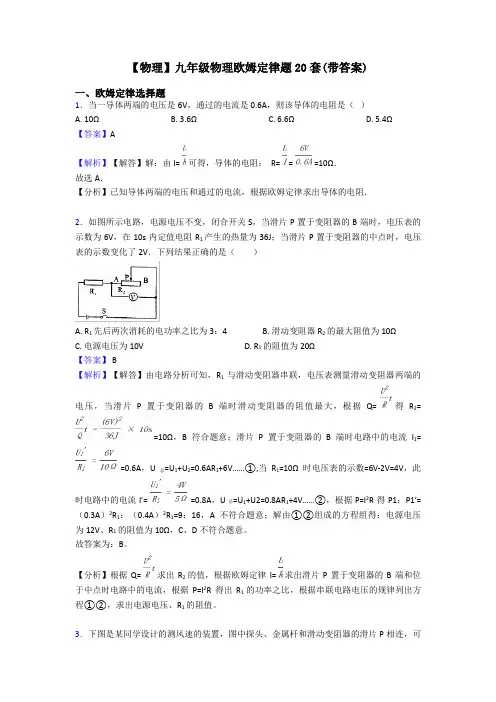

【物理】九年级物理欧姆定律题20套(带答案)
【物理】九年级物理欧姆定律题20套(带答案)一、欧姆定律选择题1．当一导体两端的电压是6V，通过的电流是0.6A，则该导体的电阻是（）A. 10ΩB. 3.6ΩC. 6.6ΩD. 5.4Ω【答案】A【解析】【解答】解：由I= 可得，导体的电阻： R= = =10Ω．故选A．【分析】已知导体两端的电压和通过的电流，根据欧姆定律求出导体的电阻．2．如图所示电路，电源电压不变，闭合开关S，当滑片P置于变阻器的B端时，电压表的示数为6V，在10s内定值电阻R1产生的热量为36J；当滑片P置于变阻器的中点时，电压表的示数变化了2V．下列结果正确的是（）A. R1先后两次消耗的电功率之比为3：4B. 滑动变阻器R2的最大阻值为10ΩC. 电源电压为10VD. R1的阻值为20Ω【答案】 B【解析】【解答】由电路分析可知，R1与滑动变阻器串联，电压表测量滑动变阻器两端的电压，当滑片P置于变阻器的B端时滑动变阻器的阻值最大，根据Q= 得R2= =10Ω，B符合题意；滑片P置于变阻器的B端时电路中的电流I1= =0.6A，U总=U1+U2=0.6AR1+6V……①,当R1=10Ω时电压表的示数=6V-2V=4V，此时电路中的电流I’= =0.8A，U总=U1+U2=0.8AR1+4V……②，根据P=I2R得P1：P1’=（0.3A）2R1：（0.4A）2R1=9：16，A不符合题意；解由①②组成的方程组得：电源电压为12V、R1的阻值为10Ω，C、D不符合题意。
故答案为：B。
【分析】根据Q= 求出R2的值，根据欧姆定律I= 求出滑片P置于变阻器的B端和位于中点时电路中的电流，根据P=I2R得出R1的功率之比，根据串联电路电压的规律列出方程①②，求出电源电压、R1的阻值。
3．下图是某同学设计的测风速的装置，图中探头、金属杆和滑动变阻器的滑片P相连，可上下移动．现要求：当风吹过探头时，滑动变阻器的滑片P向上移动，且风速增大时电压表的示数增大．以下四个图中符合要求的是（）A. B.C. D.【答案】 B【解析】【解答】解：AD．探头上平下凸，当风吹过探头时，探头下方空气的流速大于上方空气的流速，探头下方空气压强小于上方空气压强，产生向下的压力差使弹簧压缩，滑片下移，故AD不符合题意；BC．探头上凸下平，当风吹过探头时，探头上方空气的流速大于下方空气的流速，探头下方空气压强大于上方空气压强，产生向上的压力差使弹簧伸长，滑片上移，R2接入电路中的电阻变小，电路中的总电阻变小；由I= 可知，电路中的电流变大，由U=IR可知，R1两端的电压变大，即B选项中电压表的示数变大，故B符合题意；因串联电路中总电压等于各分电压之和，所以，R2两端的电压变小，即C选项中电压表的示数变小，故C不符合题意．故选B．【分析】根据流体压强与流速的关系（流速越快的地方压强越小）判断产生压力的方向，然后判断滑片移动的方向确定接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和定值电阻两端的电压变化，根据串联电路的电压特点和滑动变阻器两端的电压变化．本题是力学和电学的综合题，涉及到串联电路的特点和欧姆定律的应用，会利用流体压强和流速的关系是解题的关键．4．如图所示电路中，电源电压不变，开关S闭合，滑动变阻器滑片向右移动时，电流表和电压表的示数将（）A. 电流表的示数变大，电压表的示数变大B. 电流表的示数变小，电压表的示数不变C. 电流表的示数变大，电压表的示数不变D. 电流表的示数变小，电压表的示数变小【答案】 D【解析】【解答】解：由电路图可知，灯泡与滑动变阻器串联，电流表测电路中的电流，电压表测灯泡亮度的电压，开关S闭合，滑动变阻器滑片向右移动时，接入电路中的电阻变大，电路中的总电阻变大，由I= 可知，电路中的电流变小，即电流表的示数变小，AC不符合题意；由U=IR可知，灯泡两端的电压变小，即电压表的示数变小，B不符合题意，D符合题意．故答案为：D．【分析】由图可知，电路串联，电压表测量灯泡分压，滑片右移电阻变大，电流变小，灯泡分压减小.5．如图所示，电源电压保持6V不变，电流表量程为0～0. 6A，电压表量程为0～3V，定值电阻R1的规格为“10Ω0.5A”.滑动变阻器R2的规格为“20Ω1A”.闭合开关，为了保证电路安全，在变阻器滑片移动过程中，下列说法正确的是（）①电阻R1消耗电功率允许的变化范围为0.4W～0.9W②电流表示数允许的变化范围为0. 2A～0. 5A③滑动变阻器R2允许接入电路阻值的变化范围为10Ω～20Ω④电路消耗总电功率允许的变化范围为1.8 W～3WA. ①③B. ①④C. ②③D. ②④【答案】 A【解析】【解答】滑动变阻器最大时电流最小，此时 =0.2A,定值电阻的功率判断最大电功率为0.9W,最小为0.4W，答案①对。
九年级物理全册第十七章欧姆定律经典知识题库(带答案)
九年级物理全册第十七章欧姆定律经典知识题库单选题1、在如图甲所示的电路中，电源两端的电压恒为U，定值电阻的阻值为R1，两电流表均有“-”“0.6”“3”三个接线柱。
当开关S闭合后，电流表A1、A2的指针均如图乙所示，此时滑动变阻器R2接入电路中的电阻值为R P。
下列说法中正确的是（）A．电阻R1两端的电压U1、R2两端的电压U2与U之间满足U>U1=U2B．通过R2的电流为0.24AC．电阻R1∶R P=4∶1D．在滑片向右滑动过程中，电流表A1的示数变大，电流表A2的示数不变答案：CA．由电路图可知，电阻R1和滑动变阻器R2并联，电流表A1测干路电流，A2表测支路电流，电压表测电源电压。
由于并联电路两端的电压相等且都等于电源电压，所以电阻R1两端的电压U1、R2两端的电压U2与U之间满足U=U1=U2，故A错误；B．并联电路中，干路电流大于支路电流，由于电流表A1测干路电流，所以A1接的是大量程，分度值为0.1A，所以干路电流为1.2A；由于指针指在同一位置时，A2表测通过R1的电流，接的是小量程，分度值为0.02A，故通过R1的电流为0.24A，由并联电路电流特点可知，通过R2的电流为I2=I-I1=1.2A-0.24A=0.96A故B错误；C．通过R1的电流I1=0.24A，通过R2的电流I2=0.96A，此时滑动变阻器R2接入电路中的电阻值为R P，由于并联电路两端的电压相等，所以有I1R1=I2R P带入数据可得R1 R P =I2I1=0.96A0.24A=41故C正确；D．在并联电路中，支路互不影响，所以在滑片向右滑动过程中，电流表A2的示数不变；由于向右移动滑动变阻器接入阻值变大，电压不变，根据I=UR可知，通过R2的电流变小，即电流表A1的示数变小，故D错误。
故选C。
2、图示为电阻R1和R2的I-U图像，由图可知（）A．R1的阻值为5ΩB．R1的阻值小于R2的阻值C．将R1、R2串联接入电路，通电后R1两端的电压大于R2两端的电压D．将R1、R2并联接入电路，通电后通过R1的电流大于通过R2的电流答案：CAB．由图知电阻R1和R2的I-U图像，都是过原点的斜线，说明电阻R1和R2两端的电压与通过它们的电流成正比，两电阻的阻值是固定不变的。
初三物理欧姆定律试题及答案
初三物理欧姆定律试题及答案一、选择题1. 欧姆定律描述的是电流与电压和电阻之间的关系，其公式为：A. I = V / RB. I = R / VC. V = I * RD. R = V / I2. 根据欧姆定律，当电阻保持不变时，电流与电压的关系是：A. 正比B. 反比C. 不变D. 无关3. 如果一个电阻为10Ω，通过它的电流为0.5A，那么两端的电压是：A. 2VB. 5VC. 10VD. 15V4. 在电路中，如果电压增加一倍，而电阻保持不变，电流将：A. 增加一倍B. 减少一半C. 保持不变D. 减少到原来的1/45. 欧姆定律只适用于：A. 纯电阻电路B. 所有电路C. 只适用于非纯电阻电路D. 只适用于直流电路答案：1. A2. A3. C4. A5. A二、填空题6. 欧姆定律的数学表达式是 _______ 。
7. 当电阻为20Ω，电压为40V时，通过电阻的电流是 _______ A。
8. 电阻是表示导体对电流的阻碍作用大小的物理量，其单位是_______ 。
9. 在串联电路中，总电阻等于各部分电阻之 _______ 。
10. 在并联电路中，总电阻的倒数等于各电阻倒数之 _______ 。
答案：6. I = V / R7. 28. 欧姆（Ω）9. 和10. 和三、简答题11. 解释为什么欧姆定律只适用于纯电阻电路？答：欧姆定律只适用于纯电阻电路，因为在纯电阻电路中，电流与电压之间存在线性关系，即电流的大小与电压成正比，与电阻成反比。
而在非纯电阻电路中，电路中可能存在电感、电容等元件，这些元件会影响电流与电压之间的关系，使得欧姆定律不再适用。
12. 串联电路和并联电路的总电阻有什么特点？答：在串联电路中，总电阻等于各部分电阻之和，即R总 = R1 + R2+ ... + Rn。
而在并联电路中，总电阻的倒数等于各电阻倒数之和，即1/R总 = 1/R1 + 1/R2 + ... + 1/Rn。
九年级物理全册第十七章欧姆定律典型例题(带答案)
九年级物理全册第十七章欧姆定律典型例题单选题1、如图所示，甲、乙两导体由同种材料制成且长度相同。
闭合开关后，下列判断正确的是（）A．U甲>U乙B．I甲>I乙C．U甲=U乙D．I甲=I乙答案：CAC．如图所示，两电阻是并联的，根据并联电路电压的规律，并联电路各支路两端电压等于电源电压，所以U 甲=U乙，故A错误，C正确；BD．导体的电阻与材料、长度、横截面积和温度有关，如图甲比乙要细，在材料、长度和温度相同时，导体越细电阻越大，所以R甲>R乙，由欧姆定律I=UR可知，在电压相同时，I甲<I乙，故BD错误。
故选C。
2、如图所示电路，若甲、乙均为电流表时，断开开关S，两电流表读数为I甲:I乙=2:3，若甲、乙均为电压表时，闭合开关S，则两电压表的读数（）A．U甲:U乙=2:3B．U甲:U乙=2:1C．U甲:U乙=1:3D．U甲:U乙=3:1答案：D若甲、乙均为电流表时，断开开关S，R1和R2并联，由于并联电路各支路两端的电压相等，则R2∶R1=I1∶I2=（I乙−I甲）：I甲=（3−2）∶2=1∶2若甲、乙均为电压表时，闭合开关S，R1和R2串联，则电源电压U=U甲，U2=U乙，根据串联电路的分压特点知道，两电压表的读数比是U 甲U 乙=UU2=R总R2=R1+R2R2=1+21=31故选D。
3、在如图甲所示的电路中，当闭合开关后，两个电流表指针偏转均如图乙所示，则R1与R2的阻值之比为（）A．1∶4B．1∶5C．4∶1D．5∶1答案：A由电路图可知，两电阻并联，电流表A1测干路电流，电流表A2测R2支路电流，因并联电路中干路电流等于各支路电流之和，且两个电流表的指针在同一个位置，所以干路电流表A1的量程为0~3A，分度值为0.1A，示数为1.2A，R2支路电流表A2的量程为0~0.6A，分度值为0.02A，示数为0.24A，即R2的电流为0.24A，则通过R1的电流I1=I-I2=1.2A-0.24A=0.96A并联电路各支路两端电压相等，根据欧姆定律可得R1 R2=UI1UI2=I2I1=0.24A0.96A=14故A符合题意，BCD不符合题意。
九年级物理(人教版)17.10欧姆定律极值的计算专题训练(含答案)
第十六章《欧姆定律》17.10欧姆定律极值的计算专题训练1．在如图所示电路中，滑动变阻器上标有“，”，电源电压恒定为。
，电流表量程为，电压表量程为，滑动变阻器滑片移动时，为保证元件工作时电路的安全，求：（1）电路中的最小电流；（2）滑动变阻器接入电路的阻值范围。
2．在如图甲所示的电路中，电源电压恒定不变，R 1的阻值为30欧，变阻器R 2上标有“20Ω，2A”字样。
将变阻器R 2的滑片P 移到某一位置后，闭合电键S ，通过R 1的电流为0.2安，电流表A 2的示数为如图乙所示。
求：（1）电源电压U ；（2）电阻R 2此时的阻值；（3）继续移动滑动变阻器R 2的滑片P ，保证所有元件正常工作，滑动变阻器的阻值范围。
（结果保留一位小数）3．如图甲所示电路，电源电压不变，为定值电阻。
闭合开关S ，将滑动变阻器的滑片P 从最右端移动到最左端的过程中，电压表和电流表的示数变化情况如图乙所示。
求：（1）R 1的阻值；（2）滑动变阻器R 2的最大阻值；（3）滑动变阻器的滑片P 在中点时，电流表的示数。
R 40Ω0.5A 6V 110ΩR =00.6A ～03V ～1R 2R4．如图所示，灯L标有“6V ；3W”字样，定值电阻，滑动变阻器的最大阻值为，当开关闭合，、断开，滑片P 滑至变阻器a 端时，灯L 恰好正常发光（假设灯丝电阻不变）。
求：（1）电源电压；（2）灯L 正常发光时的电流和电阻；（3）当、、都闭合且变阻器滑片P 滑到中点时，电路消耗的总功率。
（4）在上图中，去掉，将电压表接入原来的位置，将电源电压调为18V ，然后再闭合，，在安全用电的情况下，求出滑动电阻器接入电路的阻值范围（电流表接的是的量程，电压表接入的是15V 的量程）5．电路如图甲所示，电源电压不变，闭合开关后，滑片P 由b 端滑到a 端，电压表示数U 与电流表示数I 的变化关系如图乙所示，则求：（1）R 的阻值。
（2）滑动变阻器的最大阻值。
九年级物理全册第十七章欧姆定律必考知识点归纳(带答案)
九年级物理全册第十七章欧姆定律必考知识点归纳单选题1、如图是利用数字化电压—电流传感器测量电阻后绘出的不同电阻的U−I图像。
由图可知，以下判断正确的是（）A．R1<R2<R3B．R1>R2>R3C．R1=R2=R3D．无法比较R1、R2、R3大小答案：B由图像可知，当电压一定时，通过R1、R2、R3的电流关系大小为I1<I2<I3根据欧姆定律可得R=U I所以三个电阻的大小关系为R1>R2>R3故ACD错误，B正确。
故选B。
2、如图表示阻值不同的两个电阻的电流强度随电压变化的I-U曲线，从图中可知错误的是（）A．电阻不变时，电流与电压成正比B．R1>R2C．R1、R2串联后的总电阻的I-U曲线在区域ⅢD．R1、R2并联后的总电阻的I-U曲线在区域Ⅰ答案：BA．两条图线都是过原点的直线，说明在电阻一定时，电流与电压成正比，故A正确，不符合题意；可得，R1＜R2，故B错误，符合题意；B．从图像中可以看出，相同的电压下，通过R2的电流小，根据R=UIC．两电阻串联后，总电阻等于两电阻之和，总电阻比任一分电阻的阻值都大，由选项B分析可知，R1＜R2时，R2对应的I-U曲线在R1对应的I-U曲线的下方，所以R1、R2串联后的总电阻的I-U曲线应在R2对应的I-U曲线的下方，因此其图像在区域Ⅲ中，故C正确，不符合题意；D．两电阻并联后，总电阻小于任一分电阻，因此，R1、R2并联后的总电阻的I-U曲线应在R1对应的I-U曲线的上方，因此其图像在区域Ⅰ中，故D正确，不符合题意。
故选B。
3、图乙是图甲所示电子秤的工作原理图。
电子秤的示数表是由电流表改装的，R1是一根长6厘米，阻值15欧的均匀电阻丝，滑片P在a端时, 电流表示数为0.15安；在b端时，电流表示数为0.6安，不称重物时滑片P刚好在电阻丝的a端，所称物重最大时P在b端，则（）A．R2阻值为6欧B．电源电压为6伏C．当电子秤示数为2千克时，电路中的电流为0.2安D．当电子秤示数为4千克时，电路中的电流为0.2安答案：CA B．由电路图可知，R1与R2串联，电流表测电路中的电流，当滑片在a端时，R1接入电路中的电阻最大，此时电路中的电流I a＝0.15A，因串联电路中总电阻等于各分电阻之和，所以，由I=U，电源的电压RU＝Ia（R1+R2）＝0.15A×（15Ω+R2）①当滑片在b端时，R2接入电路中的电阻为0，此时电路中的电流I b＝0.6A，则电源的电压U＝I b R2＝0.6A×R2②由①②可得R2＝5ΩU＝3V故AB不符合题意；C．当电子秤示数为2kg时，对弹簧的拉力F2=G1=m1g=2kg×10N/kg＝20N由图丙可知此时弹簧的压缩为2cm，因均匀电阻丝R1的长度为6cm，阻值为15Ω，每1cm的电阻为15Ω=2.5Ω/cm6cm所以，R1连入电路的阻值R1′＝(6cm-2cm)×2.5Ω/cm＝10Ω则此时电路中的电流I=UR1′+R2=3V10Ω+5Ω=0.2A故C符合题意；D．当电子秤示数为8kg时，此时的拉力F2=G2=m5g=4kg×10N/kg=40N 由图丙可知此时弹簧的压缩为4cm，则R1″连入电路的阻值R1′′＝(6cm-4cm)×2.5Ω/cm＝5Ω此时电路的电流I′=UR1′′+R2=3V5Ω+5Ω=0.3A故D不符合题意。
