智能变电站概述及通讯结构图
-精品-
电气设备监测与故障诊断作业
智能变电站
学院：电子信息
专业：电气工程及其自动化
班级：13级01班
姓名：苗增
学号：41303040134
-精品- 智能化变电站建设
苗增 西安工程大学电气工程及其自动化系，临潼，710600
摘要：智能变电站是由智能化一次设备、网络化二次设备在IEC61850通信协议基础上分层构建，能够实现智能设备间信息共享和互操作的现代化变电站。与常规变电站相比，智能化变电站间隔层和站控层的设备及网络接口仅接口和通信模型发生了变化，但过程层却由传统的电流、电压互感器、一次设备以及一次设备与二次设备之间的电缆连接，改变为电子式互感器、智能化一次设备、合并单元、光纤连接等内容。
1.智能化变电站的体系结构与通讯网络
IEC61850将智能变电站分为过程层、间隔层和站控层，各层内部及各层之间采用高速网络通信。整个系统的通讯网络可以分为：站控层和间隔层之间的站控层通讯网、以及间隔层和过程层之间的过程层通讯网。
站控层通信全面采用IEC61850标准，监控后台、远动通信管理机和保护信息子站均可直接接入IEC61850装置。同时提供了完备的IEC61850工程工具，用以生成符合IEC61850-6规范的SCL文件，可在不同厂家的工程工具之间进行数据信息交互。
2.间隔层通讯网采用星型网络架构，在该网络上同时实现跨间隔的横向联锁功能。
-精品- 110kV及以下电压等级的变电站自动化系统可采用单以太网，110kV以上电压等级的变电站自动化系统需采用双以太网。
智能化变电站通讯结构见如下示意图：
3.PRS7000变电站自动化系统
3.1.技术特点
采用分层分布、面向对象的设计思想;
支持IEC61850标准，间隔层测控/保护装置全面通过中国电科院RTU检测中心的一致性测试和荷兰KEMA公司IEC61850一致性测试及认证;
当地监控系统适用于多操作系统(Windows/UNIX/Linux),多硬件系统(32位/64位)的混合平台;
-精品- 当地监控系统采用图库一体化设计，并内嵌了操作票和一体化五防等功能;
采用嵌入式软/硬件设计技术，实现了变电站层通信平台的通用化和装置化，可以方便地满足不同应用场合的需要;
间隔层测控/保护装置采用了网络化硬件平台，实现了硬件的标准化、模块化，方便配置和扩展。
3.2.工程应用
浙江宁波220kV武胜变
宁夏银川220kV掌政变
广东220kV电科院实验室
四川绵阳110kV北川变
新疆昌吉110kV北庭变
贵州贵阳110kV东关变
河南周口110kV北郊变
河北邯郸110kV贾口变
……
4.PRS700-D/ PRS7000系列间隔层装置
-精品- 4.1.装置列表
表 1 数字化保护测控设备列表
型号 名称 功能简介
BP-2C-D 母线保护 实现母线差动保护、母联充电保护、母联过流保护、母联非全相保护、母联失灵（或死区）保护、以及断路器失灵保护出口等功能。
PRS-753-D 超(特)高压线路光纤纵差保护 以分相电流差动元件为全线速动的主保护，并集成了全套的距离及零序（或过流）保护。
PRS-778-D 超(特)高压变压器成套保护 220kV及以上各种电压等级的变压器的主保护、高中低压侧后备保护功能。
PRS-701-D
PRS-702-D 超(特)高压线路成套保护 以突变量距离继电器构成的快速距离保护；以相间距离、接地距离、零序电流、零序反时限、三相不一致保护等组成的全套后备保护
PRS-721断路器保护 数字式断路器保护及自动重合闸装置，完成断
-精品- 型号 名称 功能简介
-D 路器失灵保护、三相不一致保护、死区保护、充电保护和自动重合闸等。
PRS-723-D 母联(分段)断路器及辅助保护 数字式断路器保护及自动重合闸装置，完成断路器失灵保护、三相不一致保护、死区保护、充电保护和自动重合闸等。
PRS-747-D 超(特)高压电抗器成套保护 220kV及以上各电压等级高压并联电抗器全套电量保护。
PRS-741-D 单元测控装置 各电压等级单元测控装置，具有四遥功能，具有和五防主机同规则的间隔五防闭锁遥控功能。
PRS-742-D 公共测控装置 各电压等级公共测控装置，具有四遥功能，具有和五防主机同规则但不依赖于监控系统的间隔五防闭锁遥控功能。
PRS-711-D 距离保护测控 110kV距离保护、测控。
PRS-713线路光纤纵110kV光纤纵差保护、测控。
-精品- 型号 名称 功能简介
-D 差保护测控
PRS-7387 变压器差动保护 适用于110kV多种接线方式的三卷和两卷变压器，提供110变压器差动等功能。
PRS-7388 变压器后备保护测控 实现110kV变压器的后备保护、测控等功能
PRS-7358 备自投装置 适用于两段母线、两条进线或两台变压器互为备用方式。也可适用于三台降压变、负荷侧四段母线、中间一台低压侧有双分支的运行模式，可完成四段母线两两互为暗备用和均分负荷功能。
PRS-7378 变压器保护测控 110kV变压器的主保护、高中低压侧后备保护、测控功能。
PRS-7351 馈线保护测控 实现馈线、变压器组、分段的保护、测控、操作等功能。
PRS-7359 电容器保护测控 零序差压差流型、分相差压型、分相差流型。
-精品- 型号 名称 功能简介
PRS-7367 线路保护测控 实现输电线路的保护、测控、操作等功能。
PRS-7381 所用变保护测控装置 实现所用变、接地变、曲折变的保护测控等功能。
4.2.技术特点
面向智能电网、立足数字化电网、兼容传统电网的自动化系统。
统一的硬件和软件平台，实现了硬件的标准化、模块化，软件的组态化，方便配置和扩展。
总线式架构，内部千兆数据总线，采用点对点/组播方式进行数据交互，数据传输容量大，扩展性强。
保护装置支持传统互感器以及不同型号电子式互感器同时接入，并具备良好的数据处理能力，母线保护装置工程应用已实现36间隔接入。
电子式互感器采样值正确性检测识别及异常数据处理，有效处理飞点问题。
4.3.典型产品简介
1.BP-2C-D母线保护
-精品- BP-2C-D型分布式微机母线保护装置是深圳南瑞科技有限公司在继承BP系列集中式母线保护产品基础上基于数字化变电站IEC61850标准开发的母线保护装置，采用全新的高性能硬件平台，具有全开放式数字接口，既可以与智能一次设备(光电互感器、一次智能开关)无缝接口，也兼容传统的一次设备;支持IEC61850协议的站控层接入、间隔层的GOOSE闭锁互联和过程层的电子式互感器数字信号接入，可灵活地用于部分或全部采用智能一次设备的变电站。分布式母差各子机按照IEC61850协议提供接口，无须关注网络类型，实现灵活组网，可以适用于过程层各种组网方式，以能够实现变电站内智能电气设备间信息共享、互操作和保护间隔下放为目的，从而具有更完善的、更经济的、更可靠的工程应用价值。
适用于1000kV及以下电压等级，包括单母线、单母分段、双母线、双母单分段以及双母双分段在内的各种主接线方式，母线上连接元件的最大规模为24个支路。对于中性点不接地系统，若母线保护仅接入两相CT，母线上连接元件的最大规模为36个支路。
2.PRS-753-D线路保护
PRS-753-D装置为全数字式的超高压线路保护，主要适用于220kV及以上电压等级的数字化变电站的需选相跳闸的输电线路保护。
PRS-753-D装置以分相电流差动元件为全线速动的主保护，并配有零序电流差动元件的后备差动段。装置还集成了全套的距离及零序保护作后备保护。PRS-753-D后备保护包括三段式相间距离、三段式接地距离保护、两段零序电流保护、一段零序反时限保护，并配有灵活的自动重合闸功能。
-精品- PRS-753-D装置内置光通信接口，以光的方式对外通信，传输保护用电流数据及开关量信息;同时，装置还可通过独立的外置光通信转换装置与电站PCM设备的复接，实现长距离线路的纵差保护。
3.PRS-778-D主变保护
PRS-778-D微机变压器成套保护主要适用于220KV及其以上各种电压等级的变压器。它集成一台变压器全套电量保护，主保护和后备保护共用一组TA。可满足各种电压等级变压器的双套主保护和双套后备保护完全独立的配置要求。满足变电站综合自动化系统的要求，全面支持数字化变电站自动化系统，可方便接入电子式互感器和智能终端等过程层设备，并通过工业以太网与站控层设备进行通信，保护装置通信遵循最新的IEC 61850国际标准，按照IEC61850协议提供接口，无须关注网络类型，实现灵活组网，可以适用于过程层各种组网方式。
4.4.工程应用
陕西延安750kV洛川变
陕西延安330kV延安变
浙江宁波500kV兰溪变
浙江杭州220kV闻堰变
浙江绍兴220kV东关变
贵州贵阳220kV湾塘变
-精品- 江西吉安220kV泰和变
山东潍坊220kV怡明变
重庆220kV双桥变
四川绵阳110kV北川变
……
产品应用包括BP-2C-D母线保护、PRS778-D主变保护、PRS753-D线路保护、PRS713-D线路保护、PRS711-D线路保护、PRS747-D高抗保护、PRS723-D母联及分段保护、PRS721-D断路器保护、PRS761-D非电量智能终端、PRS741-D高压测控装置、PRS7358备自投装置等全系列设备。
5.PRS7000系列过程层装置
5.1.装置列表
表 2 过程层装置列表
型号 名称 功能简介
PRS-7390-1 间隔合并单元 接入数字互感器，按IEC61850-9-1/2格式输出，用于间隔单元
PRS-739电压合并单接入电压数字互感器，按IEC61850-9-1/2格
注册电气工程师继续教育培训教材-智能变电站部分
智能变电站智能变电站 智能电网是当今世界电力系统发展变革的最新动向，并被认为是21世纪电力系统的重大科技创新和发展趋势。变电站是电力网络的节点，它连接线路，输送电能，担负着变换电压等级、汇集电流、分配电能、控制电能流向、调整电压等功能。变电站的智能化运行是实现智能电网的基础环节之一。随着智能电网建设的开展，以数字化变电站技术为基础，以设备智能化、信息标准化、协同互动化为特征的新型智能变电站模式应运而生。智能变电站是变电站整体技术的跨越和未来变电站发展的方向。 第一节第一节 智能变电站的概念与特征 一、 智能变电站的概念 根据《智能变电站技术导则》的定义，智能变电站是采用先进、可靠、集成、低碳、环保的智能设备，以全站信息数字化、通信平台网络化、信息共享标准化为基本要求，自动完成信息采集、测量、控制、保护、计量和监测等基本功能，并可根据需要支持电网实时自动控制、智能调节、在线分析决策、协同互动等高级功能的变电站。 二、 智能变电站的特征 与常规变电站相比，智能变电站设备具有信息数字化、功能集成化、结构紧凑化、状态可视化等主要技术特征，符合易扩展、易升级、易改造、易维护的工业化应用要求。智能变电站能够完成比常规变电站范围更宽、层次更深、结构更复杂的信息采集和信息处理，变电站内、站与调度、站与站之间、站与大用户和分布式能源的互动能力更强，信息的交换和融合更方便快捷，控制手段更灵活可靠。智能变电站的主要特征如下：
首先，智能变电站具有高度的可靠性。高度的可靠性是智能变电站应用于智能电网的最基本、最重要的要求。高度的可靠性不仅意味着站内设备和变电站本身具有高可靠性，而且要求变电站具有自诊断和自治功能，能够对设备故障提早预防、预警，并在故障发生的第一时间内对其作出快速反应，将设备故障带来的供电损失降低到最小程度。 其次，智能变电站具有很强的交互性。智能变电站必须向智能电网提供可靠、充分、准确、实时、安全的信息。为了满足智能电网运行、控制的要求，智能变电站所采集的各种信息不仅要求能够实现站内共享，而且要求实现与电网内其他高级应用系统相关对象之间的互动，为各级电网的安全稳定经济运行提供基本信息保障。 第三，智能变电站具有高集成度的特点。智能变电站将现代通信技术、现代网络技术、计算机技术、传感测量技术、控制技术、电力电子技术等诸多先进技术和原有的变电站技术进行高度的融合，简化了变电站的数据采集模式，形成了统一的电网信息支撑平台，从而为实现电网的实时控制、智能调节、在线分析决策等各类高级应用提供了信息支持。 第四，智能变电站还应具有低碳、环保的特店。智能变电站内部使用光纤代替了传统的电缆接线；集成度高且功耗低的电子元件广泛应用于变电站内各种电子设备；采用电子式互感器代替粗重的传统充油式互感器。这些不但节省了资源消耗，而且减少了变电站内部的电磁污染、噪声、辐射和电磁干扰，净化了变电站内部的电磁环境，优化了变电站的性能，使智能变电站更加符合环境保护的要求。 第二节第二节 智能变电站体系结构
220kV智能变电站网络结构分析
220kV智能变电站网络结构分析
摘要：随着智能变电站的快速发展和大规模建设，其在智能电网中的枢纽地位越来越突出。智能变电站采用光纤数字通信技术和网络技术代替传统的电缆传输模拟量，相比较而言，智能变电站简化了二次电缆接线，增强了抗干扰能力，提高了系统的互操作性与可拓展性。而网络结构的优劣则会直接影响到变电站内的网络传输效率、设备配置数量和投资。基于此，本文主要对220kV智能变电站网络结构进行分析探讨。
关键词：220kV智能变电站；网络结构
1、前言
随着我国“建成智能化电网”工作的全面铺开，智能化设计已经成为220kV及以上变电站设计的必然趋势。显然，在继电保护机理及元件都基本不变的情况下，智能化变电站相较于以往综自站最突出的变化就是网络结构的革新。
2、智能变电站系统结构与组网方案
结合某新建２２０ｋＶ智能变电站，分析设计智能变电站的网络结构，１．１系统结构根据ＤＬ／Ｔ８６０（ＩＥＣ６１８５０）协议的规定，智能变电站自动化系统可以从功能上划分为３层，分别是站控层、间隔层、过程层。
站控层位于变电站的顶层，包括主机与操作员站、远动通信系统、对时系统等，其主要功能是汇总实时数据，实现全站设备的监视、告警、控制等交互功能，同时执行调度下达的操作命令；间隔层位于站控层与过程层的中间，包括保护、测量、控制和录波等二次装置，其主要任务是通过智能终端对一次设备进行保护和控制，实现本间隔内的操作闭锁，并进行一次电气量的运算和计量；过程层位于智能变电站的最底层，典型设备包括常规／电子式互感器、智能终端（执行单元）、合并单元等，其主要功能是进行一次电气量采集、执行操控命令和检测设备状态。依据国家电网公司颁布的《１１０（６６）ｋＶ～２２０ｋＶ智能变电站设计规范》，智能变电站网络可从逻辑上分为“两网”，即站控层网络和过程层网络。其中，站控层网络连接了站控层设备与间隔层设备，主要是传输站控层内部、间隔层内部、以及站控层与间隔层之间的数据信息，内容以ＭＭＳ报文为主。过程层网络连接过程层设备与间隔层设备，主要是传输过程层内部、间隔层内部以及过程层与间隔层之间的数据信息，内容以ＧＯＯＳＥ和ＳＶ报文为主。
图解智能变电站工作原理
智能电网是将现代信息系统融入传统能源网络构成的新电网系统，从而使电网具有更好的可控性和可观性， 解决传统电力系统能源利用率低、互动性差、安全稳定分析困难等问题，从而实现电网的可靠、安全、经济、高效、环境友好和使用安全的目标。
1.1智能变电站工作原理
智能电网作为未来电网的发展方向，渗透到发电、输电、变电、配电、用电、调度、通信等各个环节。而在上述这些环节中，智能变电站无疑是最核心的一环。
智能变电站是由智能化一次设备和网络化二次设备分层构建，是实现变电站内智能电气设备间信息共享和互操作的现代化变电站。智能化一次设备主要包括智能变压器、智能高压开关设备、电子式互感器等。例如：智能变压器与控制系统依靠通信光纤相连，可及时掌握变压器状态参数和运行数据。
在实现一次设备实现通讯的基础上，网络化二次设备分层构建还需要一个具有广泛适用性、功能强大的通讯协议，使各种设备能通过协议实现互操作，才能让变电站的智能化变为可能。这个通讯协议就是IEC61850。IEC61850标准实现了智能变电站的工程运作标准化，使得智能变电站的工程实施变得规范、统
一和透明。通过对设备的一系列规范化，使其形成一个规范的输出，实现系统的无缝连接。
1.2各种设备之间互操作的可靠性
安全和可靠永远是电网系统不可逾越的原则，而众多不同厂家的设备连接到一起，设备之间互操作的可靠性问题也是一个难关。为了保证整个智能变电站系统的可靠性运行及响应速度，必须依靠变电站验收时各种试验及系统联调。由于智能变电站的设备分为过程层、间隔层、站控层3层，因此智能变电站的验收应根据智能变电站的特殊性，在验收时需制定相应验收计划。总的来说，智能变电站的验收项目主要有过程层设备验收、站控层设备验收及主要系统功能验收等项目。
智能化变电站的概念及架构

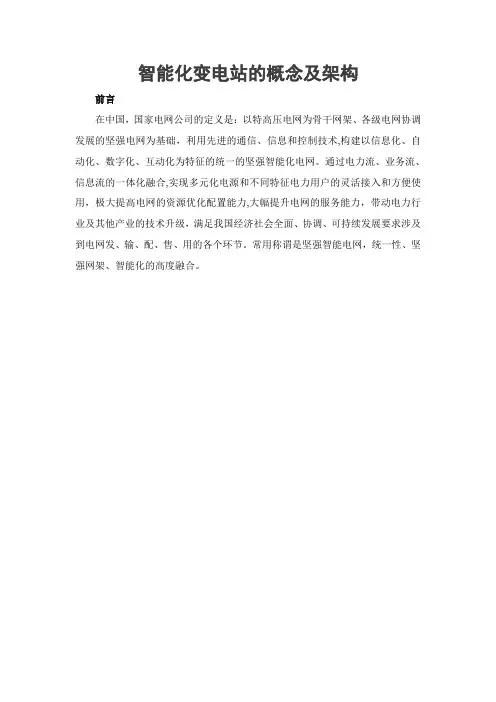

智能化变电站的概念及架构
前言
在中国，国家电网公司的定义是：以特高压电网为骨干网架、各级电网协调发展的坚强电网为基础，利用先进的通信、信息和控制技术,构建以信息化、自动化、数字化、互动化为特征的统一的坚强智能化电网。通过电力流、业务流、信息流的一体化融合,实现多元化电源和不同特征电力用户的灵活接入和方便使用，极大提高电网的资源优化配置能力,大幅提升电网的服务能力，带动电力行业及其他产业的技术升级，满足我国经济社会全面、协调、可持续发展要求涉及到电网发、输、配、售、用的各个环节。常用称谓是坚强智能电网，统一性、坚强网架、智能化的高度融合。
目录
一、 智能化变电站的概念 ........................................... 3
二、 智能化变电站的功能特征 ....................................... 3
三、 智能化变电站与数字化变电站的区别 ............................. 5
四、 智能化变电站架构 ............................................. 6
1、数字化变电站的集成化 ........................................... 6
2、智能化变电站综合集成化智能装置及其功能结构 ..................... 7
3、综合集成的智能化变电站的架构 ................................... 9
五、 智能化变电站的关键技术 ...................................... 10
L、智能化变电站技术体系、技术标准及技术规范研究。 ................ 11
2、智能化一、二次设备智能化集成技术研究。 ........................ 11
智能变电站通信安全评价管理系统的设计

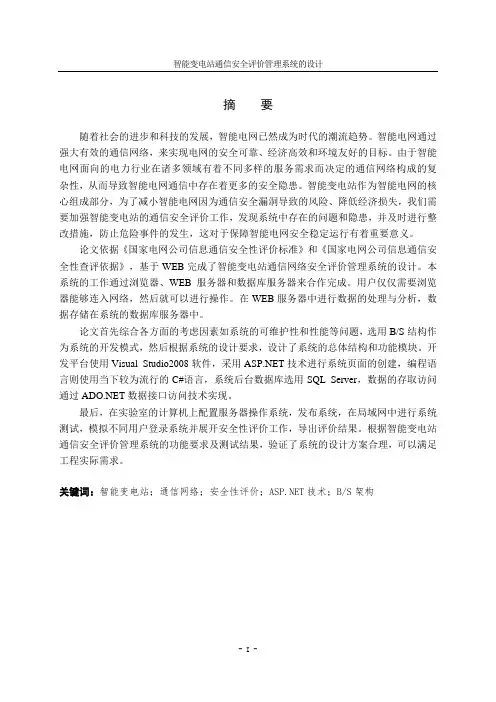

智能变电站通信安全评价管理系统的设计
