导电油墨常见使用误区
导电油墨常见使用误区
导电油墨印线板常见故障之一：丝印成品墨迹表面产生气泡。原因大
致有五个：1、刮板刮印速度太快过于干燥。2、油墨本身有气泡或粘度不均匀。3、丝网被污染。4、承印物表面不洁或有油污。5、油墨
的粘度过大。改善的措施也针对性的有五点：1、调整刮板速度。2、搅拌均匀。3、清洗丝网。4、清洁承印物表面。5、调整粘度。
导电油墨印线板常见故障之二：丝印产品图文尺寸扩大。产生此现象的原因有：1、油墨粘度太低。2、油墨流动性大。3、丝网张力
太低。4、刮刀压力太大。5、曝光线条有锯齿（狗牙）现象。提供的改善措施也有五点：1、调整油墨粘度。2、调整油墨粘度。3、更换
丝网。4、降低刮刀压力。5、最好采用水菲林。
导电油墨印线板常见故障之三：碳膜方阻偏高。1、网版膜厚太薄。
2、网目数太大。3、碳浆粘度太低。4、固化时间太短。5、固化温度太低。6、网印速度太快。7、与其它化学物品混合是否使用专用开油
水。8、油墨方阻较高。9、专稀释剂/开油水添加过多。10、油墨变
质或过期。提供的改善措施也针对性的有十点：1、增大网膜厚度，多刮几道感光浆或选用高号数水菲林。2、降低选择的网目数。3、调
高碳浆粘度。4、延长固化时间。5、提高固化温度。6、降低网印速度。7、勿与其它化学物品混合，使用专用开油水。8、选择低电油墨。9、专用稀释剂不要超过5%。10、选用新油墨。
导电油墨印线板常见故障之四：导电膜附着力差。常见的故障原因有八种：1、印油墨之前板面未处理清洁（有雾水，铜皮氧化，残
留化学蚀刻液）。2、固化不完全。3、电检时受到冲击。4、冲切时受到冲击。5、与其它化学物品混合使用非专用稀释剂。6、导电油墨过
期。7、镀金、镀镍表面太光滑。8、网距过大。可供改善的措施也相
应的有八点：1、加强板面的清洁干燥处理。2、调整固化时间和温度。3、调整电检时压力。4、模具是否在上模开槽。5、使用专用稀释剂。
6、更换合格的导电油墨。7、电镀一定采用哑金、哑镍，如表面太光滑可适当开磨刷轻轻打磨。8、降低网距。
导电油墨印线板常见故障之五：承印物表面局部没有油墨（漏墨不匀）。常见的故障原因有八种：1、丝网目数过高，油墨通透性差。
2、感光膜太厚。3、刮板刃口有伤痕断缺。4、刮板压印力不够、或压印力不均匀。5、丝网印版和承印物之间间隙过大。6、油墨粘度过
高，渗透力低。7、油墨返回刮板送墨不均匀。8、印刷速度过快，使
供墨不均匀。9、网版上油墨过少。10、承印台不平。11、承印物表面有水汽或油污。可供改善的措施也相应的有十一点：1、改换网版，
降低丝网目数。2、改善感光膜。3、磨刮板刀至锋利。4、调整丝印刮板力度。5、降低间隙。6、调整油墨粘度。7、调整回油方法。8、
放慢印刷速度。9、加入适量油墨。10、调整承印台。11、清洗，再过一次前处理机。
导电油墨印线板常见故障之六：印刷后油墨渗因，产生边影或虚影、图文模糊。常见的故障原因有九种：1、刮刀刃口棱角磨损，刮
印中油墨断丝效果差。2、刮板刮印角度过小，致使供墨量过大。3、油墨粘度太低，触变性较差。印刷后油墨延流渗流。4、油墨和溶剂
搅拌不匀，印刷后溶剂多的油墨产生渗漏现象。5、丝印版清洗后，
残留有溶剂。6、丝网印版与承印物套印规矩发生错动。7、油墨与丝网目数选择不当，油墨细度细而丝网目数太低。8、丝印中中途停顿
或重复印刷。9、回墨时刮板用力太大，未刮印时，少量印料已挤出网孔。可供改善的措施也相应的有九点：1、磨研刮板刀至锋利。2、
调整刮板角度。3、调整粘度。4、加长搅拌时间。5、清洗网板。6、
固定位置。7、选择正确丝网。8、最好不重复印刷。9、轻刮丝网，防止渗透。
导电油墨印线板常见故障之七：糊版（堵网）。常见的故障原因
有七种：1、承印物不光滑或强度低，掉粉、掉毛造成糊版。2、油墨
中的颜料及其它固体颗粒大，丝印时容易堵住网孔。3、温度高，湿度低，油墨中溶剂挥发快，粘度变高。引起堵网；或停机时间过长，
也易造成堵网；温度低，油墨流动性差，也易造成堵网。4、丝网印版放置日久，印前未清洗，粘附灰尘，造成堵网。5、刮印时压力过
大，刮板弯曲度大，造成刮印时的面接触，每次刮印油墨都未被刮板刮净，印版上留下残余油墨，一定时间后造成结膜而堵网。6、网距
小、刮印后丝网印版不能脱离承印物，抬起时印版印刷面粘附油墨，
易造成堵网。7、制版时图案部分有翳影。可供改善的措施也相应的有七点：1、清洗承印物。2、调整油墨。3、印刷环境最好为恒温恒
湿通风空调房，加慢干水调节粘度。4、清洗网板。5、调整压力，重磨刮刀。6、调整网距。7、用化工产品清除翳影。
关于导电油墨在电路教学与学习中应用的调研报告
关于导电油墨在电路教学与学习中应用的调研报告
摘 要
随着科学技术的发展，导电油墨技术的成熟，我们对导电油墨的应用日益广泛，他的身影经常出现在软质材料上的印刷，如：印刷电路、触控屏幕制程、RFID电子卷标等，如果我们用导电油墨在非导电的材料上印刷使用，那么在打印出来的图纸上，其线路可以传导电流。
根据这一特性，我们便可以应用导电油墨在电路操作教学中，传统的实体操作电路教学，需要我们用到面包板，对于电路的分辨不是很清晰，而且操作繁琐，还需要加热电烙铁，具有一定的危险性，而印刷电路板又需要设备和技术支持，两者的选择都不是很好，而导电油墨印刷电路，在这方面可以吸取两者的优点，让我们的电路线路清晰而且打印电路的过程更加方便。
关键词：导电油墨；电路教学；电路学习；电路；
1. 调研目的及意义
导电油墨在电路教学中的应用途径。
将导电油墨应用到电路教学中，提升教学质量和学习质量，提高效率。
充分利用印刷的前沿科技。
2. 调研内容
2.1导电油墨的特点以及发展现状
导电油墨具有很强的功能性。不同于传统的印刷油墨。传统油墨在干燥后其油墨的物理特性和导电油墨的物理特性有所不同，前者无法提供自由移动的电子，而后者可以。导电油墨的分类有很多；金元素的加入让金粉导电油墨尤为突出，最外层的稳定电子层和金属的优良导电性使其有很优秀的综合打印和导电素质，但成本高，用途具有局限性
银粉导电墨：银粉的导电印刷的主要用途就是在薄膜开关的印刷。把电路打印在聚酯材料上时，银粉便会分散到聚酯树脂连结料中，扩散过后即可成为糊状的导电油墨。当油墨膜的工作环境的相对湿度比较大时，根据导体的特性，其电阻的阻值R就会有所增加，所在使用过程中尽量的控制仪器的工作湿度以及温度，最好用远红外干燥机进行烘干处理。
在工业生产中，我们选择价格更加便宜的铜，但是他的缺点很明显，就是铜更加容易氧化，氧化过后的材料便会失去导电性。我们通常使用的是经过抗氧化处理过后的铜粉，除非经历了高温，在经过相应的化学处理以后我们的印刷电路就不易氧化。
宝莱发热导电油墨使用技术资料及原理

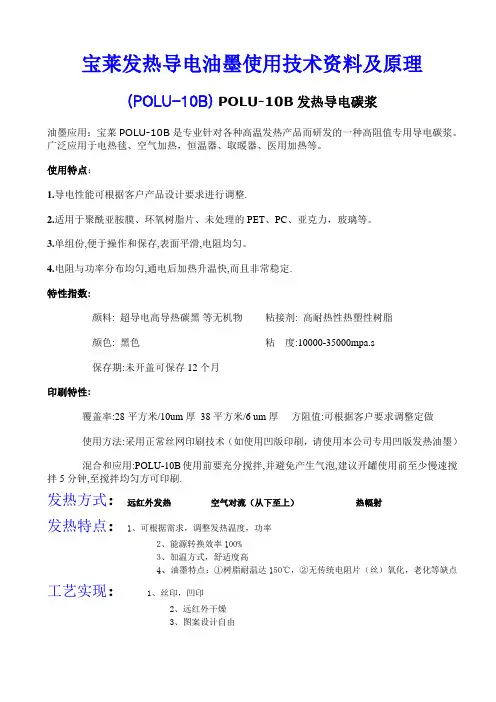

宝莱发热导电油墨使用技术资料及原理
(POLU-10B) POLU-10B发热导电碳浆
油墨应用：宝莱POLU-10B是专业针对各种高温发热产品而研发的一种高阻值专用导电碳浆。广泛应用于电热毯、空气加热，恒温器、取暖器、医用加热等。
使用特点：
1.导电性能可根据客户产品设计要求进行调整.
2.适用于聚酰亚胺膜、环氧树脂片、未处理的PET、PC、亚克力，玻璃等。
3.单组份,便于操作和保存,表面平滑,电阻均匀。
4.电阻与功率分布均匀,通电后加热升温快,而且非常稳定.
特性指数:
颜料: 超导电高导热碳黑 等无机物 粘接剂: 高耐热性热塑性树脂
颜色: 黑色 粘 度:10000-35000mpa.s
保存期:未开盖可保存12个月
印刷特性:
覆盖率:28平方米/10um厚 38平方米/6 um厚 方阻值:可根据客户要求调整定做
使用方法:采用正常丝网印刷技术（如使用凹版印刷，请使用本公司专用凹版发热油墨）
混合和应用:POLU-10B使用前要充分搅拌,并避免产生气泡,建议开罐使用前至少慢速搅拌5分钟,至搅拌均匀方可印刷.
发热方式：远红外发热 空气对流（从下至上） 热幅射
发热特点：1、可根据需求，调整发热温度，功率
2、能源转换效率100%
3、加温方式，舒适度高
4、油墨特点：①树脂耐温达150℃，②无传统电阻片（丝）氧化，老化等缺点
工艺实现： 1、丝印，凹印
2、远红外干燥
3、图案设计自由
远红外发热膜
工艺图：
→ → → →
PCB油墨常见问题解答(三)
书山有路勤为径；学海无涯苦作舟
PCB 油墨常见问题解答(三)
项次
问题名称
现象
可能 原 因
对策
11
铜面 氧 化
以目视油墨下方大铜面色泽成暗红色之氧化情形
烘烤时间及温度过多
重工或烘烤次数过多
油墨颜色太浅
油墨印刷太薄
油墨耐热性质不良
降低烘烤时间及温度
减少烘烤次数
增加防焊厚度
调整油墨特性
12
测蚀过 大
专注下一代成长，为了孩子书山有路勤为径；学海无涯苦作舟
显影后以目视或目镜观察防焊边白色区域过大（大于 1.5mil）
油墨印刷太厚
曝光能量不足
显影温度太高
显影压力太大
显影时间过长
底片透光量太低
停留时间不足
曝光灯管过期
曝光冷却石英管太脏
10．油墨不良感光度不足
1．确认曝光作业参数
2．确认显影作业参数
3．降低油墨印刷厚度
4．增加曝光后停滞时间
5．使用透光率较佳之作业底片
6．确认曝光灯管寿命
7．调整油墨性质
13
孔内 油 墨
经显影后孔内的孔壁边有油墨残留无法显影干净
专注下一代成长，为了孩子书山有路勤为径；学海无涯苦作舟
印刷对位不良
网板涨缩
印刷机未使用错位印刷
未刮除网背油墨
使用空网印刷
挡点网板之挡墨点脱落过太小
印刷参数不佳
预烤过度
曝光挡点太小
10．曝光吸真空不良
11．曝光底片遮光不良
12．显影能力不佳
13．显影喷嘴不适用
1．使用挡点网板
2．印刷机使用错位功能
3．需刮除网背油墨
4．确认印刷曝光工具规格
5．确认预烤条件并量测各区域之升温曲线
6．调整显影喷嘴型态及喷洒高度
7．确认显影作业参数
8．重视自主检查
14
油墨锯齿
以目视或目镜观察防焊边非整齐之切面而成锯齿状
使用基材为非防 UV基材
专注下一代成长，为了孩子书山有路勤为径；学海无涯苦作舟
曝光底片药膜面制作错误
一种压力传感式导电油墨阻值的测试方法
一种压力传感式导电油墨阻值的测试方法
摘要：本文介绍了一种新的压力传感式导电油墨阻值测试方法。该方法基于压阻效应，通过对导电油墨施加一定压力，测量电流和电压的变化，从而计算油墨的阻值。在实验室测试和应用实践中，本方法具有测试精度高、操作简便、成本低等优点，可以广泛应用于导电油墨的品质控制和生产管理。
关键词：导电油墨；压力传感；阻值测试；品质控制
正文：导电油墨是一种将电性导体材料添加到印刷油墨中制成的新型材料，广泛应用于电子产品、智能卡、RFID标签等领域。在产品制造和质量控制过程中，准确测量导电油墨的阻值是至关重要的。传统的测量方法主要包括直流电桥、四点探针法和接触电阻法等，但这些方法复杂、设备昂贵、操作复杂，不适合现场测试。因此，研发一种方便快捷、精度高、操作简单的导电油墨阻值测试方法具有十分重要的意义。
基于此，本文提出了一种新的压力传感式导电油墨阻值测试方法。该方法主要包括以下步骤：
步骤一：制备导电油墨样品，将导电材料加入印刷油墨中，搅拌均匀，形成导电油墨。
步骤二：准备测试仪器，包括电源、电流表、电压表和压感传感器等。
步骤三：将导电油墨样品涂覆在测试板上，并在其表面施加一定压力。此时，导电油墨中电子的运动受到限制，电流变小，阻值变大。
步骤四：通过测试仪器测量施加压力前后的电流和电压值，并计算出导电油墨的阻值。阻值的计算公式为：R=U/I，其中R为阻值，U为电压，I为电流。
通过实验室测试和应用实践，本方法具有以下优点：
1. 测试精度高：该方法基于压阻效应，可以快速、准确地测量导电油墨的阻值，测试精度高。
2. 操作简便：该方法操作简单，不需要复杂的设备和技术。只需在导电油墨表面施加一定压力，即可进行测试。
3. 成本低：该方法只需要简单的测试仪器和导电油墨样品，成本相对较低。
4. 可广泛应用：该方法适用于不同类型的导电油墨和不同的测试环境，可以广泛应用于导电油墨的品质控制和生产管理。
银基导电油墨在丝网印刷的应用
Related
46网印工业
Screen Printing Industry2022.06最新研究表明，预计从2020～2025年，全球
导电油墨市场规模将以价值增长4.1%的复合年增长
率增长。2020年，该市场的价值估计为30亿美元，
预计到2025年将达到37亿美元，导电油墨市场的
增长可以归因于电子工业中导电油墨使用的增加。
金属油墨含有高导电性的微米或纳米级固体金属
颗粒，可以覆盖或印刷在导电基板上。然后使用
加热或化学过程来增加导电材料的粘接密度，并
且所生产的电路具有传导电流和粘附在塑料、玻
璃或纸基板上的能力。导电油墨用于印刷电子元
件，如电路，薄膜开关，射频识别标签以及其它
电子标签。导电金属油墨主要由导电金属、聚合
物、溶剂和添加剂组成。金和银是常用的导电金
属，丝网印刷是印刷导电油墨的一种方式，本文
将介绍以银为主体的导电油墨的配方及丝网印刷
工艺。
银基混合导电油墨
银作为良好的导电材料，可以作为丝网印刷导
电油墨的填料。单纯的银墨价格贵，银也可以与
铜、石墨烯等混合作为导电油墨的填料。银基导电
油墨的配方比例如表1～表3。
配置油墨的过程是：首先将一定比例的银分散
于乙醇中，随后通过玻璃棒充分搅拌，再在超声清
洗机中超声30min，以便银粉可以充分分散。然后加表1 银和石墨烯混合导电油墨配方
成分用量
乙醇1g
去离子水4g
纳米级银粉0.7g
石墨烯0.5g
甲基纤维素0.1g
水性丙烯酸树脂0.1g表2 银导电油墨配方
成分用量
乙醇2g
去离子水2g
纳米级银粉1.4g
甲基纤维素0.2g
水性丙烯酸树脂0.2g表3 银铜混合导电油墨配方
成分用量
乙醇2g
去离子水4g
纳米级银粉1g
铜粉2g
甲基纤维素0.2g
水性丙烯酸树脂0.2g银基导电油墨在丝网印刷的应用文 赵晨飞 王军 杨雪纯 龚莉
Copyright©博看网. All Rights Reserved. Related
47网印工业
Screen Printing Industry2022.06表4 实验仪器
纳米银导电油墨
- 1 - 纳米银导电油墨
近年来，纳米银导电油墨的研究成就愈加惊人，令人瞩目。纳米银导电油墨是一种全新的高分子材料，被认为是可以提高无线电芯片的性能的先导。本文将深入讨论纳米银导电油墨的结构、性能及其在无线电芯片行业的应用。
纳米银导电油墨是以纳米银为主要原料，通过高分子化合物结合而产生，由于其特殊的结构，其比表面积远远大于普通银电阻，电阻率也显著降低，电阻变化范围远超其他材料。另外，纳米银导电油墨还具有高耐热性能和耐腐蚀性，并且具有恒定性和可编程性，这使得无线电芯片的可靠性得到了极大的提高。
此外，纳米银导电油墨具有良好的电磁屏蔽性能，可有效抑制无线电芯片的电磁辐射，从而实现无线电芯片的真正信号传输功能。该技术还可以使无线电芯片的位置更加可靠，从而提高电子产品的性能。而且，纳米银导电油墨的制备工艺和成本也要低于金属或复合材料，这使得纳米银导电油墨可以更大程度地应用于各种无线电芯片。
随着消费电子产品的普及，无线电芯片的需求量也将不断上升，纳米银导电油墨作为一种具有良好性能、低成本的新型材料，将有望为无线电芯片提供更强有力的帮助，使其可以满足消费性电子产品对于更高性能更小体积的要求。
总之，纳米银导电油墨作为一种新型的国际先导，正在逐步改变无线电芯片行业的发展方向。其良好的电磁屏蔽性、高可靠性以及低成本等特点，将为全球电子行业带来新的发展机遇，开创新的无线电 - 2 - 芯片行业格局。
因此，有必要加强对纳米银导电油墨的研究，以获得更高的性能和生产工艺，最大限度地满足消费电子产品的需求，为无线电芯片行业的发展打下坚实的基础。
综上所述，纳米银导电油墨这种新型国际先导的出现，为无线电芯片行业的发展树立了新的标准，同时也提供了更多的发展机遇。因此，我们期待着纳米银导电油墨能够发挥更大的作用，实现消费电子产品的高性能、低成本及小体积要求，从而为无线电芯片行业的发展注入新的活力。
简析导电油墨的分类与制备技术的运用
简析导电油墨的分类与制备技术的运用
线路板的生产在电子行业中有着至关重要的地位，而由于电子及电器设备的种类规格的不断增多，对线路版生产的要求也不断增加，微小型电子设备要求线路板在尽可能体积小巧的情况下，还要保持极高精密度；而许多带有弯折关节及曲形连接部位的电子设备，如可折叠式计算器、翻盖式手机等，则要求设备的线路板具有一定的柔韧性，传统工艺加工的硬质电路板在一定程度下，无法满足这些电子设备对线路版的要求，因此新型的线路板生产制作技术应运而生，并快速高效的服务于电子行业中来。导电油墨的发明与使用，使结合了印刷技术和电子制造技术的电路印制工艺得以实现。
一、油墨的分类及制备：
导电油墨既然称作油墨，其基本构成与一般油墨基本相同，只是在油墨中均匀加入可以导电的材料，如超细的银粉、铜粉等金属粉末以及碳粉末等，使油墨成为具有导电性的功能性油墨。导电油墨的制作技术并不复杂，按照其分类的不同制作工艺也略有差别，但基本都是由导电性填料、黏合剂、溶剂及添加剂组成。
金属系的导电油墨主要包括金系的导电油墨、银系导电油墨以及铜系导电油墨。金属系导电油墨的制备相对比较简单，只是在传统油墨的制作工艺中融入导电金属粉末，工艺并不复杂。在金属系导电油墨中，金系导电油墨由于金粉化学性质稳定、导电性能好，但价格昂贵，用途仅局限于厚膜集成电路。银系导电墨则大量用于薄膜开关的导电印刷。碳系的导电油墨现在一般应用于制作薄膜开关以及电阻印制工艺中。
除此外还有利用新型技术研发的复合型导电油墨。复合型导电油墨的功能性成分是将之前所提到的导电材料与高分子材料相结合组成的，在应用中具有导电性能良好、固化温度低、工艺操作性强等特点。但复合型导电油墨在制备技术上要求相对更高，由于材料间的亲和性较差，因此必须将金属粉末以及碳粉进行纳米技术的加工处理，运用纳米技术，使填充的导电颗粒保持在纳米级。经过纳米技术加工生产的复合型导电油墨也将具有超越传统导电油墨的一些新性能。下面我们就银浆复合油墨的制备作进行简单介绍。
胶印导电油墨主要特点及应用
胶印导电油墨主要特点及应用文章来源：创新印刷创新印刷[[]转载请注明出处
胶印导电油墨就是指可以用于胶版印刷的导电
油墨，它是将导电炭黑分散到连结料中制成油墨。利
用这种油墨印刷出的图样具有导电性，主要用于学习教材的印刷。胶印导电油墨的电阻值比导电膏和网版
印刷中使用的导电油墨要高。
导电油墨按平时的墨层厚度，电阻是
10~100kΩ，用光泽涂料纸印刷时，非导电油墨是
1010Ω以上，若用无光泽涂料纸或胶版纸印刷时阻值会更高。印刷厂利用配套的特殊功能的笔尖接触图案，
就会依照各个电阻值的范围发出不同的光和声音。
油墨导电碳桨图
深圳印刷公司的印刷方法一般采用胶印。由于电阻值会因图案的墨量、原材料的种类等而有变化，
因此试验要做得充分些。例如，光泽涂料纸虽能获得
低电阻值，但容易识别导电和非导电油墨的差别。而无光泽涂料纸或胶版纸，不易识别导电和非导电油墨
的差别，虽然能表明采用导电油墨的优点，但因电阻值高，对应导电笔的规格变得困难。
因此，采用这种油墨印刷时，应充分考虑这些平衡，合理选择纸张。此外，印刷后和干燥后的电阻
值也应有所不同，故要将印刷品用于干燥器烘干后确
认，要极力设法使导电油墨和非导电油墨的色相保持一致。
导电油墨的主要成分
导电油墨的主要成分
导电油墨是一种具有导电性能的油墨，主要用于印刷电路板、触摸屏等电子器件中的导电部分。导电油墨的主要成分包括导电颗粒、树脂基料、溶剂和助剂等。
导电颗粒是导电油墨的核心组成部分，它们负责传递电流。常见的导电颗粒有银粉、铜粉、碳黑等。银粉是一种优良的导电材料，具有良好的导电性能和导电稳定性，被广泛应用于导电油墨中。铜粉也具有较好的导电性能，但由于其氧化易，导致导电性能不稳定。碳黑是一种黑色粉末，具有良好的导电性能和导电稳定性，广泛用于导电油墨中。
树脂基料是导电油墨的载体，起到固化和粘结导电颗粒的作用。常见的树脂基料有丙烯酸树脂、环氧树脂等。丙烯酸树脂具有良好的粘结性和耐候性，可有效固化导电颗粒，使导电油墨具有较高的导电性能。环氧树脂具有良好的粘结性和耐化学性，被广泛应用于导电油墨中。
溶剂是导电油墨的稀释剂，用于调节油墨的粘度和流动性。常见的溶剂有丙酮、甲苯等。丙酮具有良好的挥发性和溶解性，被广泛用于导电油墨中。甲苯是一种有机溶剂，具有良好的溶解性和挥发性，常用于导电油墨中。
助剂是导电油墨中的辅助成分，用于调节油墨的性能和加工工艺。常见的助剂有流变剂、抗氧化剂等。流变剂可以调节油墨的粘度和流变性，提高印刷性能。抗氧化剂可以防止导电颗粒氧化，提高导电性能和稳定性。
导电油墨的制备过程包括颗粒的制备、树脂基料的配制、溶剂和助剂的添加以及混合和分散等步骤。制备过程中需要控制颗粒的尺寸和分布、树脂基料和溶剂的配比以及助剂的添加量，以确保导电油墨具有良好的导电性能和加工性能。
总结起来，导电油墨的主要成分包括导电颗粒、树脂基料、溶剂和助剂等。导电颗粒负责传递电流，树脂基料起到固化和粘结导电颗粒的作用，溶剂用于调节油墨的粘度和流动性，助剂用于调节油墨的性能和加工工艺。导电油墨的制备过程需要控制各组分的配比和添加量，以确保油墨具有良好的导电性能和加工性能。导电油墨在电子器件制造中起到重要的作用，为电子器件的正常工作提供了可靠的导电通路。
导电油墨的主要成分 2
- 1 - 导电油墨的主要成分
导电颜料是导电油墨最重要的组成部分，其主要作用是提供导电性能。常用的导电颜料有碳黑、金属粉末和石墨。碳黑是最常用的导电颜料，它可以提供高导电性、良好的印刷性能和优异的抗腐蚀性。金属粉末可以提供更高的导电性能，但是其印刷性能不如碳黑。石墨是一种新型导电颜料，它具有高导电性和优异的抗腐蚀性。
导电剂是一种添加剂，其主要作用是提高导电颜料的导电性能。常用的导电剂有聚合物、聚烯烃和碳纤维。聚合物是最常用的导电剂，它可以提供良好的导电性能和印刷性能。聚烯烃可以提供更高的导电性能，但是其印刷性能不如聚合物。碳纤维是一种新型导电剂，它具有高导电性和优异的机械性能。
增稠剂主要是用来控制导电油墨的流动性，以便更好地印刷。常用的增稠剂有聚合物、有机膨胀剂和天然胶。聚合物是最常用的增稠剂，它可以提供良好的流变性能和印刷性能。有机膨胀剂可以提供更高的增稠效果，但是其印刷性能不如聚合物。天然胶是一种新型增稠剂，它具有良好的生物相容性和可降解性。
稀释剂主要是用来控制导电油墨的粘度，以便更好地印刷。常用的稀释剂有溶剂和水。溶剂可以提供更好的溶解性和挥发性，但是其对环境和人体健康有一定风险。水是一种更为环保和安全的稀释剂，但是其溶解性和挥发性不如溶剂。
