高二物理：电场,磁场,电磁感应,交变电流综合题(含参考答案)
高二物理综合练习题一、选择题：本题共8小题，每小题6分。
在每小题给出的四个选项中，第1~6题只有一项符合题目要求，第7~14题有多项符合题目要求。
全部选对的得6分，选对但不全的得3分，有选错的得0分。
1．如图14所示，实线是一簇未标明方向的由点电荷产生的电场线，虚线是某一带电粒子通过该电场区域时的运动轨迹，a 、b 是轨迹上的两点。
若带电粒子在运动中仅受到电场力作用，根据此图可判断出A ．该粒子带正电B ．该粒子在a 的加速度小于在b 的加速度C ．该粒子在a 的速度小于在b 的速度D ．该粒子在a 的电势能小于在b 的电势能2．空间虚线上方存在匀强磁场，磁感应强度为B 。
一群电子以不同速率v 从边界上的P 点以相同的方向射入磁场。
其中某一速率v 0的电子从Q 点射出，如图15所示。
已知电子入射方向与边界夹角为θ，则由以上 条件可判断 A ．该匀强磁场的方向是垂直纸面向外 B ．所有电子在磁场中的轨迹相同C ．速度大的电子在磁场中运动对应的圆心角小D ．所有电子的速度方向都改变了2θ3．有一个小型发电机，机内的矩形线圈匝数为50匝，电阻为5Ω。
线圈在匀强磁场中，以恒定的角速度绕垂直于磁场方向的固定轴转动。
穿过每匝线圈的磁通量Φ随时间的变化规律如图16所示。
由此可知发电机电动势瞬时值表达式为 A ．e =31.4sin50πt （V ） B ．e =31.4cos50πt （V ）C ．e =157 cos100πt （V ）D ．e =157 sin100πt （V ）4．如图17所示，固定于水平面上的金属架CDEF 处在竖直向下的匀强磁场中，金属棒MN 沿框架以速度v 向右做匀速运动。
t =0时，磁感应强度为B ，此时MN 到达的位置使MDEN 构成一个边长为L 的正方形。
为使MN 棒中不产生感应电流，从t =0开始，磁感应强度B 随时间t 变化图象为5．如图，空间某区域存在匀强电场和匀强磁场，电场方向竖直向上（与纸面平行），磁场方向垂直于纸面向里，三个带正电的微粒a ，b ，c 电荷量相等，质量分别为m a ，m b ，m c ，已知在该区域内，a 在纸面内做匀速圆周运动，b 在纸面内向右做匀速直线运动，c 在纸面内向左做匀速直线运动。
下列选项正确的是A ．a b c m m m >>B ．b a cm m m >>C ．a c bm m m >>D ．c b a m m m >>θ图17s221 2 u /V t /×乙 图196．扫描对到显微镜（STM ）可用来探测样品表面原子尺寸上的形貌，为了有效隔离外界震动对STM 的扰动，在圆底盘周边沿其径向对称地安装若干对紫铜薄板，并施加磁场来快速衰减其微小震动，如图所示，无扰动时，按下列四种方案对紫铜薄板施加恒磁场；出现扰动后，对于紫铜薄板上下及其左右震动的衰减最有效的方案是7．如图19甲，一理想变压器原、副线圈匝数比n 1∶n 2＝11∶5，原线圈与正弦交变电源连接，输入电压u 随时间t 的变化规律如图乙所示，副线圈仅接入一个10Ω的电阻。
则A ．电流表的示数为10sin100πt （A ）B ．变压器的输出电流的周期为2sC ．变压器的输入功率是1×103W D8．如图20所示，两块较大的金属板A 、B 相距为d ，平行放置并与一电源相连，S 闭合后，两板间恰好有一质量为m ，带电量为q 的油滴处于静止状态，以下说法正确的是A ．若将S 断开，则油滴将做自由落体运动B ．若将A 向左平移一小段位移，G 表中有b →a 的电流C ．若将A 向上平移一小段位移，则油滴向下加速运动D ．若将A 向下平移一小段位移，则油滴向上加速运动9．有两根长直导线a 、b 互相平行放置，如图所示为垂直于导线的截面图。
在如图所示的平面内，O 点为两根导线连线的中点，M 、N 为两导线连线的中垂线上两点，与O 点的距离相等，aM 与MN 的夹角为β。
若两导线中通有大小相等、方向相同的恒定电流I ，单根导线中的电流在M 处产生的磁感应强度大小为B 0，现将一根电流元I 0L 从M 点移到N 点，如图21示,则下列说法中正确的是A ．在运动过程中电流元所受到的安培力方向保持不变B ．在O 点电流元所受到的安培力为零C ．在M 点电流元所受到的安培力为2I 0LB 0cos βD ．在运动过程中电流元所受到的安培力大小先增大后减小10．磁流体发电是一项新兴技术，它可以把气体的内能直接转化为电能，下图是它的示意图．平行金属板A 、B 之间有一个很强的匀强磁场，磁感应强度为B ，将一束等离子体（即高温下电离的气体，含有大量正、负带电粒子）垂直于磁场B 的方向喷入磁场，每个离子的速度为v ，电荷量大小为q ，A 、B 两板间距为d ，a b 图20 ×× × 0 MN abβ 图21稳定时下列说法中正确的是（ ）A ．图中A 板是电源的正极B ．图中B 板是电源的正极C ．电源的电动势为BvdD ．电源的电动势为Bvq11．在同一光滑斜面上放同一导体棒，右图所示是两种情况的剖面图。
它们所在空间有磁感应强度大小相等的匀强磁场，但方向不同，一次垂直斜面向上，另一次竖直向上：两次导体棒A 分别通有电流I 1和I 2，都处于静止平衡。
已知斜面的倾角为θ，则：( )A ．I 1 ：I 2=cos θ ׃1B ．I 1 ：I 2=1：1C ．导体棒A 所受安培力大小之比F 1׃：F 2=sin θ׃：cos θD ．斜面对导体棒A 的弹力大小之比N 1׃：N 2=cos 2θ ：112． 如图所示，一只理想变压器的原、副线圈的匝数比是10：1，原线圈接入电压为220V 的照明用电，一只理想二极管和一个阻值为10Ω的电阻R 串联接在副线圈上。
则以下说法中正确的是( ) A ．1min 内电阻R 上产生的热量为1452 J B ．电压表的读数约为15.6V C ．二极管两端的最大电压为22VD ．若将R 换成一个阻值大于10Ω的电阻，则电流表读数变大 13．如图，三根相互平行的固定长直导线1L 、2L 和3L 两两等距，均通有电流I ，1L 中电流方向与2L 中的相同，与3L 中的相反，下列说法正确的是A ．1L 所受磁场作用力的方向与2L 、3L 所在平面垂直B ．3L 所受磁场作用力的方向与1L 、2L 所在平面垂直C ．1L 、2L 和3L单位长度所受的磁场作用力大小之比为D ．1L 、2L 和3L14．在一静止点电荷的电场中，任一点的电势ϕ与该点到点电荷的距离r 的关系如图所示。
电场中四个点a 、b 、c 和d 的电场强度大小分别E a 、E b 、E c 和E d 。
点a 到点电荷的距离r a 与点a 的电势ϕa 已在图中用坐标（r a ，ϕa ）标出，其余类推。
现将一带正电的试探电荷由a 点依次经b 、c 点移动到d 点，在相邻两点间移动的过程中，电场力所做的功分别为W ab 、W bc 和W cd 。
下列选项正确的是 A ．E a ：E b =4:1 B ．E c ：E d =2:1 C ．W ab :W bc =3:1 D ．W bc :W cd =1:3二、计算题1.如图示，两根相距L=1m的平行金属导轨，一部分水平，另一部分足够长且与水平面的夹角为θ=37°。
两金属杆ab、cd与导轨垂直且良好接触，并形成闭合回路。
cd杆与水平导轨间的动摩擦因数为μ=0.5，倾斜导轨光滑，导轨电阻不计。
ab质量m1=1kg，电阻R1=1Ω；cd质量m2=2kg，电阻R2=4Ω。
整个装置处于磁感应强度B=2T，方向垂直于倾斜导轨向上的匀强磁场中，ab杆在平行于倾斜导轨的恒力F＝10N作用下向上做匀速运动，cd杆始终保持静止（sin37°=0.6，cos37°=0.8，g=10m/s2）。
求：（1）ab杆匀速运动的速度。
2.如图所示，平行板电容器两金属板A、B板长L=32cm，两板间距离d=32cm，A板的电势比B板高。
电量q=10-10 C，质量m=10-20 kg的带正电的粒子，以初速度v0=2×106 m/s沿电场中心线垂直电场线飞入电场。
随后，粒子在O 点飞出平行板电容器（速度偏转角为370），并进入磁场方向垂直纸面向里，且边长为CD=24 cm的正方形匀强磁场区域。
(sin370=0.6，cos370=0.8,粒子的重力不计)（1）求AB两板的电势差。
（2）粒子穿过磁场区域后打在放置于中心线上的荧光屏CD上，求磁感应强度的范围。
3．如图所示，在光滑绝缘的水平面上有一个用均匀导体围成的正方形线框abcd ，其边长为L ，总电阻为R 。
边界MN 的右侧有垂直于纸面向里的匀强磁场，磁感应强度为B 。
线框在大小为F 的恒力作用下向右运动，其中ab 边保持与MN 平行。
当线框以速度v 0进入磁场区域时，它恰好做匀速运动。
在线框进入磁场的过程中，求（1）线框ab 边产生的感应电动势E 的大小； （2）线框a 、b 两点的电势差； （3）线框中产生的焦耳热。
4．如图所示，直角坐标系xOy 位于竖直平面内，在水平的x 轴下方存在匀强磁场和匀强电场，磁场的磁感应为B,方向垂直xOy 平面向里，电场线平行于y 轴。
一质量为m 、电荷量为q 的带正电的小球，从y 轴上的A 点水平向右抛出，经x 轴上的M 点进入电场和磁场，恰能做匀速圆周运动，从x 轴上的N 点第一次离开电场和磁场，MN 之间的距离为L ，小球过M 点时的速度方向与x 轴的方向夹角为 。
不计空气阻力，重力加速度为g ，求（1）电场强度E 的大小和方向； （2）小球从A 点抛出时初速度v 0的大小； （3）A 点到x 轴的高度h.× B × × ×× × ×高二物理综合练习题参考答案二、计算题1、(1)金属棒ab 匀速运动，由平衡条件可得:F=ILB+m 1gsinθ ………………………………①（2分） 由法拉第电磁感应定律可得:E=BLv ……………………………②（2分） 由闭合电路的欧姆定律可得：12EI R R =+ ………………………………③（2分）联立①②③式并代入数据可得ab 杆匀速运动的速度： v=5m/s…………………………………④（2分） (2)对cd 棒进行受力分析，由平衡条件可得：IBLcosθ=f ………………………………⑤（2分）联立①⑤式可得cd 杆受到的摩擦力大小： f=3.2N …………………………………⑥（2分） 2、解：(1)带电粒子射出电场时在电场方向上的速度为： v y = v 0 tan370 ………………①（2分） v y = at ………………②（2分） 在电场中，由牛顿第二定律可得：Uq E q m ad == ………………③（2分）在电场中垂直于电场方向上有：L = v 0t …………………④（2分） 联立①②③④可得AB 两板的电势差为：U = 300V ……………………⑤（1分） (2)粒子进入磁场的速度为：0c o s 37v v =………………………⑥（2分）带电粒子射出电场时在电场方向上的位移为：212y a t=………………………⑦（2分）粒子要打在CD 板上，当磁感应强度最大时，运动轨迹如图线1所示，设此时的磁感应强度为B 1，半径为R 1，由几何关系可得：y = R 1+R 1cos370………………⑧（2分） 由洛仑兹力提供向心力可得：211mv qvB R =…………………⑨（1分）粒子要打在CD 板上，当磁感应强度最小时，假设运动轨迹与右边界相切且从CD 射出，设此时的半径为R 2，由几何关系可得：CD= R 2+ R 2sin370…………………⑩（1分）解得R 2＝15cm ，又由于R 2cos370 =12 cm ＝y 粒子圆心恰好在CD 上，且从D 点射出磁场，如图线2所示，假设成立。
高二物理磁场 电磁感测验(含答案)
嗦夺市安培阳光实验学校成都石室中学高2010级磁场、电磁感应单元测验第Ⅰ卷(48分)一．选择题：（本题共8个小题，每小题3分，共24分。
每小题给出的四个选项中，只有一个选项符合题目的要求） 1．取两个完全相同的长导线，用其中一根绕成如图（a ）所示的螺线管，当该螺线管中通以电流强度为I 的电流时，测得螺线管内中部的磁感应强度大小为B ，若将另一根长导线对折后绕成如图（b ）所示的螺线管，并通以电流强度也为I 的电流时，则在螺线管内中部的磁感应强度大小为：（ ） （A ）0（B ）0.5B （C ）B （D ）2 B2．粗细均匀的电阻丝围成的正方形线框置于有界匀强磁场中，磁场方向垂直于线框平面，其边界与正方形线框的边平行，现使线框以同样大小的速度沿四个不同方向平移出磁场，如图所示，则在移动过程中线框的一边a 、b 两点间电势差绝对值最大的是： （ ） 3．在竖直向上的匀强磁场中，水平放置一个不变形的单匝金属圆线圈，规定线圈中感应电流的正方向如图1所示，当磁场的磁感应强度B 随时间t 如图2变化时，图3中正确表示线圈感应电动势E变化的是：（ ）4．如图4所示，用一根长为L 质量不计的细杆与一个上弧长为l 0、下弧长为d 0的金属线框的中点联结并悬挂于O 点，悬点正下方存在一个上弧长为2l 0、下弧长为2d 0的方向垂直纸面向里的匀强磁场，且d 0《L ，先将线框拉开到如图4所示位置，松手后让线框进入磁场，忽略空气阻力和摩擦。
下列说法正确的是：（ ）（A ）金属线框进入磁场时感应电流的方向为：a →b →c →d →a（B ）金属线框离开磁场时感应电流的方向为：a →d →c →b →a （C ）金属线框dc 边进入磁场与ab 边离开磁场的速度大小总是相等 （D ）金属线框最终将在磁场内做简谐运动5．如图所示，在第一象限内有垂直纸面向里的匀强磁场，一对正、负电子分别以相同速度沿与x 轴成30o角从原点射入磁场，则正、负电子在磁场中运动时间之比为：（ ）（A ）1：2 （B ）2：1 （C ）3:1 （D ）1：16．如图所示，有一带正电小球在光滑、绝缘的大球面内小幅度地来回滑动.现在空间加一垂直纸面向里的匀强磁场，则：（ ）（A ）洛伦兹力对小球不做功E 2E 0 E 0 -E 0 -2E 0O 1 2 345 t /sE2E 0 E 0 -E 0 -2E 0O 1 2 345 t /sE 2E 0 E 0-E 0 -2E 0O 1 2 345 t /sE2E 0 E 0 -E 0 -2E 0O 1 2 345 t /sABCD（a ） （b ）B图1I Bt /sO图223 45 1（B ）洛伦兹力对小球不产生冲量（C ）洛伦兹力对小球振动周期产生影响 （D ）洛伦兹力不改变小球速度7．如图，粗糙水平桌面上有一质量为m 的铜质矩形线圈．当一竖直放置的条形磁铁从线圈中线AB 正上方等高快速经过时，若线圈始终不动，则关于线圈受到的支持力F N 及在水平方向运动趋势的正确判断是： （ ） （A ）F N 先小于mg 后大于mg ，运动趋势向左 （B ）F N 先大于mg 后小于mg ，运动趋势向左 （C ）F N 先小于mg 后大于mg ，运动趋势向右 （D ）F N 先大于mg 后小于mg ，运动趋势向右 沿AB 8．如图所示，荷质比为e /m 的电子，以速度0v 边射入边长为a 的等边三角形的匀强磁场区域中，欲使电子从BC 边穿出，磁感应强度B 的取值为：（ ） （A ）ae mv B 03=（B ）ae mv B 02=（C ）aemv B 03<（D ）aemv B 02<二．选择题：（本题共6个小题，每小题4分，共24分。
高二物理：电场综合练习题(含参考答案)
高二物理3-1电场： 一：电场力的性质一、对应题型题组►题组1 电场强度的概念及计算1．下列关于电场强度的两个表达式E ＝F /q 和E ＝kQ /r 2的叙述，正确的是( )A ．E ＝F /q 是电场强度的定义式，F 是放入电场中的电荷所受的力，q 是产生电场的电荷的电荷量B ．E ＝F /q 是电场强度的定义式，F 是放入电场中电荷所受的电场力，q 是放入电场中电荷的电荷量，它适用于任何电场C ．E ＝kQ /r 2是点电荷场强的计算式，Q 是产生电场的电荷的电荷量，它不适用于匀强电场D ．从点电荷场强计算式分析库仑定律的表达式F ＝k q 1q 2r 2，式kq 2r2是点电荷q 2产生的电场在点电荷q 1处的场强大小，而kq 1r2是点电荷q 1产生的电场在q 2处场强的大小2．如图1所示，真空中O 点有一点电荷，在它产生的电场中有a 、b 两点，a 点的场强大小为E a ，方向与ab 连线成60°角，b 点的场强大小为E b ，方向与ab 连线成30°角．关于a 、b 两点场强大小E a 、E b 的关系，以下结论正确的是( )图1A ．E a ＝33E b B ．E a ＝13E b C ．E a ＝3E b D ．E a ＝3E b 3．如图2甲所示，在x 轴上有一个点电荷Q (图中未画出)，O 、A 、B 为轴上三点，放在A 、B 两点的试探电荷受到的电场力跟试探电荷所带电荷量的关系如图乙所示，则( )图2A ．A 点的电场强度大小为2×103 N/CB ．B 点的电场强度大小为2×103 N/C C ．点电荷Q 在A 、B 之间D ．点电荷Q 在A 、O 之间 ►题组2 电场强度的矢量合成问题4．用电场线能很直观、很方便地比较电场中各点场强的强弱．如图3甲是等量异种点电荷形成电场的电场线，图乙是场中的一些点：O 是电荷连线的中点，E 、F 是连线中垂线上相对O 对称的两点，B 、C 和A 、D 也相对O 对称．则( )图3A ．B 、C 两点场强大小和方向都相同 B ．A 、D 两点场强大小相等，方向相反 C ．E 、O 、F 三点比较，O 点场强最强 D ．B 、O 、C 三点比较，O 点场强最弱5．如图4所示，A 、B 、C 、D 、E 是半径为r 的圆周上等间距的五个点，在这些点上各固定一个点电荷，除A 点处的电荷量为－q 外，其余各点处的电荷量均为＋q ，则圆心O 处（ ）图4A ．场强大小为kq r 2，方向沿OA 方向B ．场强大小为kqr 2，方向沿AO 方向C ．场强大小为2kq r 2，方向沿OA 方向D ．场强大小为2kqr2，方向沿AO 方向6．图5中边长为a 的正三角形ABC 的三个顶点分别固定三个点电荷＋q 、＋q 、－q ，则该三角形中心O 点处的场强为( )图5A.6kq a 2，方向由C 指向OB.6kqa 2，方向由O 指向C C.3kq a 2，方向由C 指向O D.3kqa2，方向由O 指向C 7．在电场强度为E 的匀强电场中，取O 点为圆心，r 为半径作一圆周，在O 点固定一电荷量为＋Q 的点电荷，a 、b 、c 、d 为相互垂直的两条直线和圆周的交点．当把一检验电荷＋q 放在d 点恰好平衡(如图6所示，不计重力)．问：图6(1)匀强电场电场强度E 的大小、方向如何？(2)检验电荷＋q 放在点c 时，受力F c 的大小、方向如何？(3)检验电荷＋q放在点b时，受力F b的大小、方向如何？►题组3应用动力学和功能观点分析带电体的运动问题8．在真空中上、下两个区域均有竖直向下的匀强电场，其电场线分布如图7所示．有一带负电的微粒，从上边区域沿平行电场线方向以速度v0匀速下落，并进入下边区域(该区域的电场足够广)，在如图所示的速度—时间图象中，符合粒子在电场内运动情况的是(以v0方向为正方向)()图79．一根长为l的丝线吊着一质量为m，带电荷量为q的小球静止在水平向右的匀强电场中，如图所示，丝线与竖直方向成37°角，现突然将该电场方向变为竖直向下且大小不变，不考虑因电场的改变而带来的其他影响(重力加速度为g，cos 37°＝0.8，sin 37°＝0.6)，求：(1)匀强电场的电场强度的大小；(2)小球经过最低点时丝线的拉力．10．如图所示，将光滑绝缘的细圆管弯成半径为R的半圆形，固定在竖直面内，管口B、C的连线水平．质量为m 的带正电小球从B 点正上方的A 点自由下落，A 、B 两点间距离为4R .从小球(小球直径小于细圆管直径)进入管口开始，整个空间中突然加上一个斜向左上方的匀强电场，小球所受电场力在竖直方向上的分力方向向上，大小与重力相等，结果小球从管口C 处离开圆管后，又能经过A 点．设小球运动过程中电荷量没有改变，重力加速度为g ，求：(1)小球到达B 点时的速度大小； (2)小球受到的电场力大小；(3)小球经过管口C 处时对圆管壁的压力．二、高考模拟题组 高考题组1．(2013·全国新课标Ⅰ·15)如图，一半径为R 的圆盘上均匀分布着电荷量为Q 的电荷，在垂直于圆盘且过圆心c 的轴线上有a 、b 、d 三个点，a 和b 、b 和c 、 c 和d 间的距离均为R ，在a 点处有一电荷量为q (q >0)的固定点电荷．已知b 点处的场强为零，则d 点处场强的大小为(k 为静电力常量)( ) A ．k 3q R 2 B ．k 10q9R 2 C ．k Q ＋q R 2 D ．k 9Q ＋q 9R 2模拟题组2．如图所示，可视为质点的三物块A 、B 、C 放在倾角为30°的固定斜面上，物块与斜面间的动摩擦因数μ＝2345，A与B 紧靠在一起，C 紧靠在固定挡板上，三物块的质量分别为m A ＝0.60 kg ，m B ＝0.30 kg ，m C ＝0.50 kg ，其中A 不带电，B 、C 均带正电，且q C ＝1.0×10－5 C ，开始时三个物块均能保持静止且与斜面间均无摩擦力作用，B 、C 间相距L ＝1.0 m ．现给A 施加一平行于斜面向上的力F ，使A 在斜面上做加速度a ＝1.0 m/s 2的匀加速直线运动，假定斜面足够长．已知静电力常量k ＝9.0×109 N·m 2/C 2，g ＝10 m/s 2.求： (1)B 物块的带电量q B ；(2)A 、B 运动多长距离后开始分离．3．如图所示，绝缘光滑水平轨道AB的B端与处于竖直平面内的四分之一圆弧形粗糙绝缘轨道BC平滑连接，圆弧的半径R＝0.40 m．在轨道所在空间存在水平向右的匀强电场，电场强度E＝1.0×104N/C.现有一质量m＝0.10 kg 的带电体(可视为质点)放在水平轨道上与B端距离s＝1.0 m的位置，由于受到电场力的作用带电体由静止开始运动，当运动到圆弧形轨道的C端时，速度恰好为零．已知带电体所带电荷量q＝8.0×10－5 C，求：(1)带电体运动到圆弧形轨道的B端时对圆弧轨道的压力；(2)带电体沿圆弧形轨道从B端运动到C端的过程中，摩擦力做的功．二、电场能的性质一、对应题型题组►题组1对电势、电势差、等势面、电势能的理解1．如图1所示，a、b、c为电场中同一条电场线上的三点，其中c为ab的中点．已知a、b两点的电势分别为φa＝3 V，φb＝9 V，则下列叙述正确的是()图1A．该电场在c点处的电势一定为6 V B．a点处的场强E a一定小于b点处的场强E bC．正电荷从a点运动到b点的过程中电势能一定增大D．正电荷只受电场力作用从a点运动到b点的过程中动能一定增大2．一带正电粒子仅在电场力作用下从A点经B、C运动到D点，其v－t图象如图2所示，则下列说法中正确的是()图2A．A处的电场强度一定大于B处的电场强度B．粒子在A处的电势能一定大于在B处的电势能C．CD间各点电场强度和电势都为零D．A、B两点的电势差大于CB两点间的电势差3．如图3所示，在某电场中画出了三条电场线，C点是A、B连线的中点．已知A点的电势φA＝30 V，B点的电势φB＝－10 V，则C点的电势()图3A．φC＝10 V B．φC>10 VC．φC<10 V D．上述选项都不正确►题组2对电场力做功与电势能变化关系的考查4．如图4所示，将带正电的甲球放在不带电的乙球左侧，两球在空间形成了稳定的静电场，实线为电场线，虚线为等势线．A、B两点与两球球心连线位于同一直线上，C、D两点关于直线AB对称，则()图4A．A点和B点的电势相同B．C点和D点的电场强度相同C．正电荷从A点移至B点，电场力做正功D．负电荷从C点移至D点，电势能增大5．如图5所示，有四个等量异种电荷，放在正方形的四个顶点处．A、B、C、D为正方形四个边的中点，O为正方形的中心，下列说法中正确的是()图5A．A、B、C、D四个点的电场强度相同B．O点电场强度等于零C．将一带正电的试探电荷匀速从B点沿直线移动到D点，电场力做功为零D．将一带正电的试探电荷匀速从A点沿直线移动到C点，试探电荷具有的电势能增大6．如图6所示，在等量异种电荷形成的电场中，画一正方形ABCD，对角线AC与两点电荷连线重合，两对角线交点O恰为电荷连线的中点．下列说法中正确的是()图6A．A点的电场强度等于B点的电场强度B ．B 、D 两点的电场强度及电势均相同C ．一电子由B 点沿B →C →D 路径移至D 点，电势能先增大后减小 D ．一电子由C 点沿C →O →A 路径移至A 点，电场力对其先做负功后做正功 ►题组3 关于粒子在电场中运动问题的分析7．如图7所示，实线表示电场线，虚线表示只受电场力作用的带电粒子的运动轨迹．粒子先经过M 点，再经过N 点．可以判定( )图7A ．粒子在M 点受到的电场力大于在N 点受到的电场力B ．M 点的电势高于N 点的电势C ．粒子带正电D ．粒子在M 点的动能大于在N 点的动能 8．如图8所示，虚线a 、b 、c 代表电场中的三个等势面，相邻等势面之间的电势差相等，即U ab ＝U bc ，实线为一带正电的质点仅在电场力作用下通过该区域时的运动轨迹，P 、Q 是这条轨迹上的两点，据此可知( )图8A ．三个等势面中，a 的电势最高B ．带电质点通过P 点时电势能较大C ．带电质点通过P 点时的动能较大D ．带电质点通过P 点时的加速度较大 ►题组4 关于电场中功能关系的应用9．如图9所示，MPQO 为有界的竖直向下的匀强电场，电场强度为E ，ACB 为光滑固定的半圆形轨道，轨道半径为R ，A 、B 为圆水平直径的两个端点，AC 为14圆弧．一个质量为m ，电荷量为－q 的带电小球，从A 点正上方高为H 处由静止释放，并从A 点沿切线进入半圆轨道．不计空气阻力及一切能量损失，关于带电小球的运动情况，下列说法正确的是( )图9A ．小球一定能从B 点离开轨道 B ．小球在AC 部分可能做匀速圆周运动C ．若小球能从B 点离开，上升的高度一定小于HD ．小球到达C 点的速度可能为零10．如图10所示，在绝缘光滑水平面的上方存在着水平方向的匀强电场．现有一个质量m ＝2.0×10－3 kg 、电荷量q＝2.0×10－6 C 的带正电的物体(可视为质点)，从O 点开始以一定的水平初速度向右做直线运动，其位移随时间的变化规律为x ＝6.0t －10t 2，式中x 的单位为m ，t 的单位为s.不计空气阻力，取g ＝10 m/s 2.求：图10(1)匀强电场的场强大小和方向．(2)带电物体在0～0.5 s 内电势能的变化量．11．如图11所示，在足够长的光滑绝缘水平直线轨道上方的P 点，固定一电荷量为＋Q 的点电荷．一质量为m 、带电荷量为＋q 的物块(可视为质点)，从轨道上的A 点以初速度v 0沿轨道向右运动，当运动到P 点正下方B 点时速度为v .已知点电荷产生的电场在A 点的电势为φ(取无穷远处电势为零)，P 到物块的重心竖直距离为h ，P 、A 连线与水平轨道的夹角为60°，试求：图11(1)物块在A 点时受到轨道的支持力大小； (2)点电荷＋Q 产生的电场在B 点的电势．二高考模拟题组 高考题组1．(2013·山东·19)如图所示，在x 轴上相距为L 的两点固定两个等量异种点电荷＋Q 、－Q ，虚线是以＋Q 所在点为圆心、L2为半径的圆，a 、b 、c 、d 是圆上的四个点，其中a 、c 两点在x 轴上，b 、d 两点关于x 轴对称．下列判断正确的是( ) A ．b 、d 两点处的电势相同 B ．四个点中c 点处的电势最低C ．b 、d 两点处的电场强度相同D ．将一试探电荷＋q 沿圆周由a 点移至c 点，＋q 的电势能减小2．(2013·天津·6)两个带等量正电的点电荷，固定在图中P、Q两点，MN为PQ连线的中垂线，交PQ于O点，A为MN上的一点．一带负电的试探电荷q，从A点由静止释放，只在静电力作用下运动，取无限远处的电势为零，则()A．q由A向O的运动是匀加速直线运动B．q由A向O运动的过程电势能逐渐减小C．q运动到O点时的动能最大D．q运动到O点时电势能为零模拟题组3．如图14所示，A、B为两个等量正点电荷，O为A、B连线的中点．以O为坐标原点、垂直AB向右为正方向建立Ox轴．在x轴上各点的电势φ(取无穷远处电势为零)和电场强度E的大小随坐标x的变化关系，下列说法正确的是()图14A．电势φ随坐标x的增大而减小B．电势φ随坐标x的增大而先增大后减小C．电场强度E的大小随坐标x的增大而减小D．电场强度E的大小随坐标x的增大先增大后减小4．有一个大塑料圆环固定在水平面上，以圆环圆心为坐标原点建立平面直角坐标系．其上面套有两个带电小环1和小环2，小环2固定在半圆环ACB上某点(图中未画出)，小环1原来在A点．现让小环1逆时针从A点转到B点(如图15a)，在该过程中坐标原点O处的电场强度沿x轴方向的分量E x随θ变化的情况如图b所示，沿y轴方向的分量E y随θ变化的情况如图c所示，则下列说法正确的是()图15A．小环2可能在A、C间的某点B．小环1带负电，小环2带正电C．小环1在转动过程中，电势能先减小后增大D．坐标原点O处的电势一直为零参考答案一、电场力的性质1答案 BCD 解析 公式E ＝F /q 是电场强度的定义式，适用于任何电场．E ＝kQr 2是点电荷场强的计算公式，只适用于点电荷电场，库仑定律公式F ＝k q 1q 2r 2可以看成q 1在q 2处产生的电场强度E 1＝kq 1r2对q 2的作用力，故A 错误，B 、C 、D 正确．2答案 D 解析 由题图可知，r b ＝3r a ，再由E ＝kQ r2可知，E a E b ＝r 2br 2a ＝31，故D 正确．3答案 AC 解析 对于电场中任意一点而言，放在该处的试探电荷的电荷量q 不同，其受到的电场力F 的大小也不同，但比值Fq 是相同的，即该处的电场强度不变．所以F －q 图象是一条过原点的直线，斜率越大则场强越大．由题图可知A 点的电场强度E A ＝2×103 N/C ，B 点的电场强度E B ＝0.5×103 N/C ，A 正确，B 错误．A 、B 两点放正、负不同的电荷，受力方向总为正，说明A 、B 的场强方向相反，点电荷Q 只能在A 、B 之间，C 正确．4答案 ACD 解析 由等量异种点电荷的电场线分布规律可知选项A 、C 、D 正确，B 错误．5答案 C 解析 在A 处放一个－q 的点电荷与在A 处同时放一个＋q 和－2q 的点电荷的效果相当，因此可以认为圆心O 处的电场是由五个＋q 和一个－2q 的点电荷产生的电场合成的，五个＋q 处于对称位置上，在圆心O 处产生的合场强为0，所以O 点的场强相当于－2q 在O 处产生的场强，故选C.6答案 B 解析 每个点电荷在O 点处的场强大小都是E ＝kq (3a /3)2＝3kqa2，画出矢量叠加的示意图，如图所示，由图可得O 点处的合场强为E 0＝2E ＝6kqa 2，方向由O 指向C .B 项正确． 7答案 (1)k Qr 2 方向沿db 方向(2)2kQqr 2方向与ac 成45°角斜向左下 (3)2k Qqr2 方向沿db 方向解析 (1)对检验电荷受力分析如图所示，由题意可知： F 1＝k Qq r 2，F 2＝qE由F 1＝F 2，即qE ＝k Qqr 2，解得E ＝k Qr2，匀强电场方向沿db 方向． (2)由图知，检验电荷放在c 点时： E c ＝E 21＋E 2＝2E ＝2k Q r 2 所以F c ＝qE c ＝2k Qq r 2方向与ac 成45°角斜向左下． (3)由图知，检验电荷放在b 点时： E b ＝E 2＋E ＝2E ＝2k Q r 2所以F b ＝qE b ＝2k Qqr 2，方向沿db 方向．8答案 C9答案 (1)3mg 4q (2)4920mg 解析 (1)电场未变化前，小球静止在电场中， 受力分析如图所示： 显然小球带正电，由平衡条件得： mg tan 37°＝Eq故E ＝3mg 4q(2)电场方向变成竖直向下后，小球开始做圆周运动，重力、电场力对小球做正功．小球由静止位置运动到最低点时，由动能定理得(mg ＋qE )l (1－cos 37°)＝12m v 2 由圆周运动知识，在最低点时，F 向＝F T －(mg ＋qE )＝m v 2l联立以上各式，解得：F T ＝4920mg . 10答案 (1)8gR (2)2mg (3)3mg ，方向水平向右解析 (1)小球从开始自由下落至到达管口B 的过程中机械能守恒，故有：mg ·4R ＝12m v 2B到达B 点时速度大小为v B ＝8gR(2)设电场力的竖直分力为F y ，水平分力为F x ，则F y ＝mg ，小球从B 运动到C 的过程中，由动能定理得：－F x ·2R ＝12m v 2C －12m v 2B 小球从管口C 处离开圆管后，做类平抛运动，由于经过A 点，有y ＝4R ＝v C t ，x ＝2R ＝12a x t 2＝F x 2mt 2 联立解得：F x ＝mg电场力的大小为：F ＝qE ＝F 2x ＋F 2y ＝2mg(3)小球经过管口C 处时，向心力由F x 和圆管的弹力F N 的合力提供，设弹力F N 的方向向左，则F x ＋F N ＝m v 2C R ，解得：F N ＝3mg 根据牛顿第三定律可知，小球经过管口C 处时对圆管的压力为F N ′＝F N ＝3mg ，方向水平向右．二高考模拟题1答案 B 解析 电荷q 产生的电场在b 处的场强E b ＝kq R 2，方向水平向右，由于b 点的合场强为零，故圆盘上的电荷产生的电场在b 处的场强E b ′＝E b ，方向水平向左，故Q ＞0.由于b 、d 关于圆盘对称，故Q 产生的电场在d 处的场强E d ′＝E b ′＝kq R 2，方向水平向右，电荷q 产生的电场在d 处的场强E d ＝kq (3R )2＝kq 9R 2，方向水平向右，所以d 处的合场强的大小E ＝E d ′＋E d ＝k 10q 9R 2. 2答案 (1)5.0×10－5 C (2)0.5 m解析 (1)设B 物块的带电量为q B ，A 、B 、C 处于静止状态时，C 对B 的库仑斥力，F 0＝kq C q B L 2以A 、B 为研究对象，根据力的平衡有F 0＝(m A ＋m B )g sin 30°联立解得q B ＝5.0×10－5 C(2)给A 施加力F 后，A 、B 沿斜面向上做匀加速直线运动，C 对B 的库仑斥力逐渐减小，A 、B 之间的弹力也逐渐减小．设经过时间t ，B 、C 间距离变为L ′，A 、B 两者间弹力减小到零，此后两者分离．则t 时刻C 对B 的库仑斥力为F 0′＝kq C q B L ′2 以B 为研究对象，由牛顿第二定律有F 0′－m B g sin 30°－μm B g cos 30°＝m B a联立以上各式解得L ′＝1.5 m则A 、B 分离时，A 、B 运动的距离ΔL ＝L ′－L ＝0.5 m3答案 (1)5.0 N ，方向竖直向下 (2)－0.72 J解析 (1)设带电体在水平轨道上运动的加速度大小为a根据牛顿第二定律有qE ＝ma解得a ＝qE m ＝8.0 m/s 2 设带电体运动到B 端的速度大小为v B ，则v 2B ＝2as解得v B ＝2as ＝4.0 m/s设带电体运动到圆轨道B 端时受轨道的支持力为F N ，根据牛顿第二定律有F N －mg ＝m v 2B R解得F N ＝mg ＋m v 2B R＝5.0 N 根据牛顿第三定律可知，带电体运动到圆弧形轨道的B 端时对圆弧轨迹的压力大小F N ′＝F N ＝5.0 N方向：竖直向下(2)因电场力做功与路径无关，所以带电体沿圆弧形轨道运动过程中电场力所做的功W 电＝qER ＝0.32 J设带电体沿圆弧形轨道运动过程中摩擦力所做的功为W f ，对此过程根据动能定理有W 电＋W f －mgR ＝0－12m v 2B解得W f ＝－0.72 J二、电场能的性质一、对应题型题组1答案 C 解析 本题中电场线只有一条，又没说明是哪种电场的电场线，因此电势降落及场强大小情况都不能确定，A 、B 错；a 、b 两点电势已知，正电荷从a 到b 是从低电势向高电势运动，电场力做负功，动能减小，电势能增大，C 对，D 错．2答案 AB 解析 由题图知粒子在A 处的加速度大于在B 处的加速度，因a ＝qE m，所以E A >E B ，A 对；粒子从A 到B 动能增加，由动能定理知电场力必做正功，电势能必减小，B 对；同理由动能定理可知A 、C 两点的电势相等，U AB ＝U CB ，D 错；仅受电场力作用的粒子在CD 间做匀速运动，所以CD 间各点电场强度均为零，但电势是相对于零势点而言的，可以不为零，C 错．3答案 C 解析 由于AC 之间的电场线比CB 之间的电场线密，相等距离之间的电势差较大，所以φC <10 V ，C 正确．4答案 C 解析 A 点比乙球面电势高，乙球面比B 点电势高，故A 点和B 点的电势不相同，A 错；C 、D 两点场强大小相等，方向不同，B 错；φA >φB ，W AB >0，C 对；C 、D 两点位于同一等势面上，故此过程电势能不变，D 错．5答案 C 解析 由点电荷电场叠加规律以及对称关系可知，A 、C 两点电场强度相同，B 、D 两点电场强度相同，选项A 错误；O 点的电场强度方向向右，不为0，选项B 错误；由电场分布和对称关系可知，将一带正电的试探电荷匀速从B 点沿直线移动到D 点，电场力做功为零．将一带正电的试探电荷匀速从A 点沿直线移动到C 点，电场力做正功，试探电荷具有的电势能减小，选项C 正确，D 错误；因此答案选C.6答案 BC 解析 根据电场强度的叠加得A 点和B 点的电场强度大小不相等，则A 选项错误；等量异种电荷形成的电场的电场线和等势线分别关于连线和中垂线对称，则B 选项正确；沿B →C →D 路径，电势先减小后增大，电子由B 点沿B →C →D 路径移至D 点，电势能先增大后减小，则C 选项正确；沿C →O →A 路径电势逐渐增大，电子由C 点沿C →O →A 路径移至A 点，电场力对其一直做正功，则D 选项错误．7答案 BC 解析 电场线的疏密表示场强的大小，电场线越密集，场强越大．M点所在区域电场线比N 点所在区域电场线疏，所以M 点的场强小，粒子在M 点受到的电场力小．故A 错误．沿电场线方向，电势逐渐降低．从总的趋势看，电场线的方向是从M 到N 的，所以M 点的电势高于N 点的电势．故B 正确．如图所示，用“速度线与力线”的方法，即在粒子运动的始点M 作上述两条线，显然电场力的方向与电场线的方向基本一致，所以粒子带正电，C 正确．“速度线与力线”夹角为锐角，所以电场力做正功，粒子的电势能减小，由能量守恒知其动能增加．故D 错误．8答案 BD 解析 由题图可知从P 到Q 电场力做正功，动能增大，电势能减小，B 正确，A 、C 错误；由等势面的疏密程度可知P 点场强大，所受电场力大，加速度大，D 正确．9答案 BC 解析 本题考查学生对复合场问题、功能关系、圆周运动等知识综合运用分析的能力．若电场力大于重力，则小球有可能不从B 点离开轨道，A 错．若电场力等于重力，小球在AC 部分做匀速圆周运动，B 正确．因电场力做负功，有机械能损失，上升的高度一定小于H ，C 正确．由圆周运动知识可知若小球到达C 点的速度为零，则在此之前就已脱轨了，D 错．10答案 (1)mg ＋33kQq 8h 2 (2)m 2q (v 20－v 2)＋φ 解析 (1)物块在A 点受重力、电场力、支持力．分解电场力，由竖直方向受力平衡得F N ＝mg ＋k Qq r2sin 60° 又因为h ＝r sin 60°由以上两式解得支持力为F N ＝mg ＋33kQq 8h 2. (2)物块从A 点运动到P 点正下方B 点的过程中，由动能定理得－qU ＝12m v 2－12m v 20又因为U ＝φB －φA ＝φB －φ，由以上两式解得φB ＝m 2q (v 20－v 2)＋φ. 11答案 (1)2.0×104 N/C ，方向水平向左 (2)2×10－2 J解析 (1)由x ＝6.0t －10t 2可知，加速度大小a ＝20 m/s 2根据牛顿第二定律Eq ＝ma解得场强E ＝2.0×104 N/C ，方向水平向左(2)物体在0.5 s 内发生的位移为x ＝6.0×0.5 m －10.052 m ＝0.5 m电场力做负功，电势能增加ΔE p ＝qEx ＝2×10－2 J二高考模拟题组1答案 ABD 解析 在两等量异种电荷产生的电场中，根据电场分布规律和电场的对称性可以判断，b 、d 两点电势相同，均大于c 点电势，b 、d 两点场强大小相同但方向不同，选项A 、B 正确，C 错误．将＋q 沿圆周由a 点移至c 点，＋Q 对其作用力不做功，－Q 对其作用力做正功，所以＋q 的电势能减小，选项D 正确．2答案 BC 解析 q 由A 向O 运动的过程中，电场力的方向始终由A 指向O ，但力的大小变化，所以电荷q 做变加速直线运动，电场力做正功，q 通过O 点后在电场力的作用下做变减速运动，所以q 到O 点时速度最大，动能最大，电势能最小，因无限远处的电势为零，则O点的电势φ≠0，所以q在O点的电势能不为零，故选项B、C均正确，选项A、D错误．3答案AD4答案D解析本题考查了电场强度，意在考查学生对点电荷的场强公式、矢量叠加和电势分布的理解与应用．小环1在O点处产生的电场E x1＝－kq1r2cos θ，E y1＝－kq1r2sin θ；而小环2在O点处产生的电场E x2＝E x＋kq1r2cos θ，E y2＝E y＋kq1r2sin θ，由题图b、题图c分析易知小环1带正电，小环2在C点带负电，且q1＝－q2，坐标原点O处在两等量电荷的中垂线上，电势一直为零，则A、B错误，D 正确；小环1在转动过程中电场力先做负功再做正功，电势能先增大后减小，则C错误．。
高二物理电磁感应练习题及答案
高二物理电磁感应练习题及答案1. 选择题1.1 下面哪个选项正确地描述了电磁感应现象？A. 当导体在磁场中运动时，会产生电流。
B. 当电流通过导体时，会产生磁场。
C. 当导体静止在磁场中时，会产生电流。
D. 当电荷在磁场中运动时，会产生电流。
答案：A1.2 下列哪个物理量与电磁感应没有直接关系？A. 磁感应强度B. 磁通量C. 电势差D. 导体长度答案：D1.3 下面哪个公式描述了电磁感应定律？A. U = IRB. F = maC. F = qvBD. ε = -dφ/dt答案：D2. 填空题2.1 一个弯曲的导体处于一个磁场中，导体两端的电势差为_______。
答案：零2.2 一个磁场的磁感应强度为0.5 T，磁通量为0.1 Wb，相应的电势差为_______伏特。
答案：0.05 V2.3 当磁场的磁感应强度为0.5 T，磁通量随时间的变化率为0.02Wb/s，相应的感应电动势为_______伏特。
答案：0.01 V3. 解答题3.1 描述电磁感应定律及其公式表达形式。
答案：电磁感应定律是指当导体中的磁通量随时间变化时，会在导体中产生感应电动势。
根据电磁感应定律的公式表达形式，感应电动势ε等于磁通量的变化率对时间的负导数。
即ε = -dφ/dt，其中ε表示感应电动势，φ表示磁通量，t表示时间。
3.2 请解释电动机的工作原理。
答案：电动机的工作原理基于电磁感应现象。
当在电磁场中放置一个导体并通过导体通电时，在导体中会产生电流。
由于通过导体的电流会受到磁场力的作用，导致导体开始在电磁场中旋转。
这种旋转运动最终被转化为机械能，从而使电动机工作。
3.3 请解释发电机的工作原理。
答案：发电机的工作原理也基于电磁感应现象。
当通过导体的磁通量随时间的变化时，导体中会产生感应电动势。
在发电机中，通过转动磁场和绕组的方式来实现磁通量的变化。
由于感应电动势的产生，通过导体的电流开始流动，实现了电能向机械能的转换，最终产生电能。
(完整word版)高二物理-交流电专题训练及答案(全套)
高二物理交流电专题训练及答案（全套）一、交变电流变化规律练习题一、选择题1．下面哪些因素影响交流发电机产生的电动势的最大值【】A．磁感强度B．线圈匝数C．线圈面积D．线圈转速E．线圈初始位置2．甲、乙两电路中电流与时间关系如图1，属于交变电流的是【】A．甲乙都是B．甲是乙不是C．乙是甲不是D．甲乙都不是3．矩形线圈在匀强磁场中匀速转动产生的电动势e-t图像如图2，则在时刻【】A．t1，t3线圈通过中性面B．t2，t4线圈中磁通量最大C．t1，t3线圈中磁通量变化率最大D．t2，t4线圈平面与中性面垂直4．如图3，矩形线圈在匀强磁场中绕OO′轴匀速转动，当转到图示位置时，线圈的【】A．磁通变化率为零B．感应电流为零C．磁力矩为零D．感应电流最大D5．关于线圈在匀强磁场中转动产生的交变电流，以下说法中正确的是【】A．线圈平面每经过中性面一次，感应电流方向就改变一次，感应电动势方向不变B．线圈每转动一周，感应电流方向就改变一次C．线圈平面每经过中性面一次，感应电动势和感应电流的方向都要改变一次D．线圈转动一周，感应电动势和感应电流方向都要改变一次6．下列说法正确的是【】A．使用交流的设备所标的电压和电流都是最大值B．交流电流表和电压表测定的是有效值C．在相同时间内通过同一电阻，跟直流电有相同热效应的交变电流值是交流的有效值D．给定的交变电流值在没有特别说明的情况下都是指有效值7．四个接220V交流的用电器，通电时间相同，则消耗电能最多的是【】A．正常发光的额定功率为100W的灯泡B．电流最大值为0.6A的电熨斗C．每秒发热1·70j的电热器D．额定电流I=0.5A的电烙铁8．如图4所示的交流为u=311sin（314t+π/6）V，接在阻值220Ω的电阻两端，则【】A．电压表的读数为311VB．电流表读数为1.41AC．电流表读数是1AD．2s内电阻的电热是440J二、填空题为______，频率为______，接上R=10Ω电阻后，一周期内产生的热量为______10．正弦交变电流图象如图6所示，其感应电动势的最大值为_____产生交变电动势的有效值为______V．周期为______．11．如图6所示，在第一个周期时间内，线圈转到中性面的时刻为______末，此时穿过线圈的磁通量______（填最大，最小或零．下同），流过线圈的电流为______．在0.02s末时刻，线圈在磁场中的位置是_____________．三、计算题12．边长为a的正方形线圈在磁感强度为B的匀强磁场中，以一条边为轴匀速转动，角速度为ω，转动轴与磁场方向垂直，若线圈电阻为R，则从图7所示线圈平面与磁场方向平行的位置转过90°角的过程中，在线圈中产生的热量是多少？13．如图8中正方形线框abcd边长L=0.1m，每边电阻1Ω，在磁动，cd两点与外电路相连，外电路电阻R=1Ω，求①S断开时，电压表读数；②当电键S闭合时，电流表读数．交变电流变化规律练习答案一、选择题1．ABCD2．B3．AD4．D5．C6．BD7．C8．CD二、填空题9．10V，50Hz，0.2J10．0.08，50，0.057s11．0或0.04s，最大，0，与中性面垂直三、计算题二、变压器、电能的输送练习一、选择题1．利用变压器不可能做到的是【】A．增大电流B．升高电压C．减小电压D．增大功率2．当理想变压器副线圈空载时，副线圈的【】A．负载电阻为0B．输出电流为0C．两端电压为0D．输出功率为03．下列正确说法是【】A．变压器也可能改变恒定电压B．变压器的原理是一种电磁感应现象，副线圈输出的电流是原线圈电流的感应电流C．变压器由绕在同一闭合铁芯上的若干线圈构成D．变压器原线圈相对电源而言起负载作用，而副线圈相对负载而言起电源作用4．变压器原线圈1400匝，副线圈700匝并接有电阻R，当变压器工作时原副线圈中【】A．电流频率比为2∶1B．功率比为2∶1C．电流比为2∶1D．电压之比为2∶15．理想变压器原、副线圈的电流为I1，I2，电压U1，U2，功率为P1，P2，关于它们之间的关系，正确的说法是【】A．I2由I1决定B．U2与负载有关C．P1由P2决定D．以上说法都不对6．理想变压器原、副线圈的匝数比为1∶15，当原线圈接在6V的蓄电池两端以后，副线圈的输出电压为【】A．90V B．0．4V C．6V D．0V7．当远距离高压输送一定电功率时，输电线上损耗的功率与电路中的【】A．输送电压的平方成正比B．输送电压的平方成反比C．输电线中电流的平方成正比D．导线中电流的平方成反比8．关于减小远距离输电线上的功率损耗，下列说法正确的是【】A．由功率P=U2/R，应降低输电电压，增大导线电阻B．由P=IU，应低电压小电流输电C．由P=I2R，应减小导线电阻或减小输电电流D．上述说法均不对9．用电器电阻值为R距交变电源L，输电线电流为I，电阻率为ρ，要求输电线上电压降不超过U．则输电线截面积最小值为【】A．ρL/R B．2ρLI/UC．U/ρLI D．2UL/ρI10．远距离输送一定功率的交变电流，若送电电压提高到n倍，则输电导线上【】11．关于三相交流发电机的使用，下列说法中正确的是【】A．三相交流发电机发出三相交变电流，只能同时用三相交变电流B．三相交流发电机也可以当作三个单相交流发电机，分别单独向外传送三组单相交变电流C．三相交流发电机必须是三根火线、一根中性线向外输电，任何情况下都不能少一根输电线D．如果三相负载完全相同，三相交流发电机也可以用三根线（都是火线）向外输电12．对于三相交变电流，下面说法正确的是【】A．相电压一定大于线电压B．相电压一定小于线电压C．相电流一定小于线电流D．以上说法都不对13．如图1所示，三个完全相同的负载连接成星形，由不计内阻的三相交变电源供电，若C相断开，则电流表和电压表的示数变化应分别是【】A．电流表示数变小，电压表示数不变B．电流表示数不变，电压表示数变大C．电流表、电压表示数都变小D．电流表、电压表示数都不变二、填空题14．如图2所示，副线圈上有一个标有“220V，10W”字样的灯泡正常发光，原线圈中的电流表示数为0.025A，则电压表的示数为______V，原、副线圈的匝数比为______．15．如图3用理想变压器给变阻器R供电，设输入交变电压不变．当变阻器R上的滑动触头P向上移动时，图中四只电表的示数和输入功率P变化情况是V1______，V2______，A1______，A2______，P______．16．发电厂输出功率为9900kW，输电线电阻为2Ω，分别用18kV和110kV的高压输电，则导线上损失的功率分别为___________，________．17．变压器接入某输电电路中，现以相同的输入电压U，不同的输出电压输送相同的电功率P，输电线电阻为R．当副线圈与原线圈匝数比为K时，输电线线路上损耗的功率为______；当匝数比为nK时，线路上损耗的功率为原来的______倍．18．如图4所示，理想变压器的线圈匝数分别为n1=2200匝，n2=600匝，n3=3700匝，已知交流电表A2示数为0.5A，A3示数为0.8A则电流表A1的示数为______．三、计算题19．如图5变压器两个次级线圈匝数比为n1∶n2，所接负载R1=R2，当只闭合电键S1时，初级线圈中电流为1A；当只闭合电键S2时，初级线圈中电流为2A，设输入的交变电压不变，求n1∶n2．20．有一条河流，河水流量为4m3/s，落差为5m，现利用它来发电，使用的发电机总效率为50％，发电机输出电压为350V，输电线的电阻为4Ω，允许输电线上损耗功率为发电机输出功率的5％，而用户所需要电压为220V，求所用的升压、降压变压器上原、副线圈的匝数比．变压器为理想变压器输电线路如图6所示．变压器、电能的输送练习答案一、选择题1．D2．BD3．BCD4．D5．C6．D7．BC8．C9．B10．ABCD11．BD12．D13．A二、填空题14．400，20∶1115．不变，不变，减小，减小，减小16．605kW，16.2kW18．1.48A三、计算题20．升压1∶8，降压12∶1三、单元练习一、选择题1．线框长为a，宽为b在磁感强度为B的匀强磁场中由图1所示位置起绕OO′轴以角速度ω匀速转动，则t时刻感应电动势为【】A．Babω·cosωtB．Babω·sinωtC．2Babω·sinωtD．2Babω·cosωt2．如图2平行金属板间有一静止的正电粒子，若两板间加电压u=U m sinωt，则粒子的【】A．位移一定按正弦规律变化B．速度一定按正弦规律变化C．加速度一定按正弦规律变化D．粒子在两板间作简谐振动3．图3金属环与导轨OO′相接触，匀强磁场垂直导轨平面，当圆环绕OO′匀速转动时【】A．电阻R中有交变电流通过B．R中无电流C．圆环中有交变电流通过D．圆环中无电流4．下列说法正确的是【】A．用交流电压表测量电压时，指针来回摆动B．一周期内交流的方向改变两次C．如果交流的最大值是5A，则最小值为-5AD．用电器上所标电压值是交流的有效值5．一电阻接在10V直流电源上，电热功率为P；当它接到电压u=10sinωt（V）上时功率为【】A．0.25P B．0.5P C．P D．2P6．通有电流i=I m sinωt（A）的长直导线OO′与断开的圆形线圈在同一平面内（如图4所示），为使A端电势高于B端的电势且U AB减小，交变电流必须处于每个周期的【】7．3A直流电流通过电阻R时，t秒内产生的热量为Q，现让一交变电流通过电阻R，若2t秒内产生的热量为Q，则交变电流的最大值为【】8．已知负载上的交变电流u=311sin314t（V），i=14.1sin314t（A），根据这两式判断，下述结论中正确的是【】A．电压的有效值为311VB．负载电阻的大小为22ΩC．交变电流的频率是55HzD．交变电流的周期是0.01s9．一理想变压器变压比为20∶1，原线圈接入220V电压时，将副线圈拆去18匝，输出电压为8V，则该变压器原线圈的匝数应为【】A．495匝B．1320匝C．2640匝D．990匝10．电流互感器是用来测量大电流的仪器，如图5示，图中是电流互感器使用原理，以下说法正确的是【】A．因变压器将电压升高了，所以电流表示数比把电流表直接接到ab间时示数大B．图中电流表的示数比直接接在ab间时示数小C．原理图有错误，原线圈匝数应比副线圈匝数多D．图中电流表的示数就是ab间的电流大小11．理想变压器原、副线圈匝数比为4∶1，若原线圈上加用交变电压表测得电压为【】12．用电压U和KU分别输送相同电功率，且在输电线上损失的功率相同，导线长度和材料也相同，此两种情况下导线横截面积之比为【】A．K B．1/K C．K2D．1/K213．如图6中变压器原线圈接交流高压，降压后通过输电线给用电器供电，当电键S 断开时图中两电表示数电压U和电流I变化为【】A．均变大B．U变大，I变小C．均变小D．U变小，I变大14．三相交流发电机接成星形，负载接成△形，若负载相电压为380V，则【】A．发电机相电压为220VB．发电机线电压为380VC．负载线电压为380VD．负载相电压为537V二、填空题15．一个额定电压是220V，额定功率为800W的用电器，接入u=110用电器的实际功率为____W．16．一台交流发电机，产生交变电动势的最大值为500V，周期为0.02s，保持其它条件不变，把转速提高到原来的2倍，则交变电动势的有效值为______，周期为______．17．一台理想变压器，原线圈加上U1电压的交变电流，副线圈两端的电压是U2，如果从副线圈上拆去n0匝后，副线圈上的电压变为U'2V，则原线圈的匝数n1=_______，副线圈原来的匝数n2=_______．18．如图7所示，为一理想变压器n2=10匝，n3=20匝，L1和L2均是“220V，15W”的灯泡，与一匝线圈相连的电压表，读数为11V，那么变压器的实际输入功率为______W．19．如图8理想变压器电路中输入电压U1一定，当S闭合时，各交流电表示数变化为：A1_____，A2_____，A3_____，U1_____，U2_____．20．在远距离送电时，如果输送电压为2000V，输送功率为10kW，输电线的电阻为20Ω，则输电线上损失功率为______，损失电压为______，用户得到电压为______，用户得到的功率为______．三、计算题21．交流发电机电枢电阻为2欧，感应电动势瞬时值表达式为e=389sin100πt（V），给电阻R=8Ω的用电器供电，则（1）通过用电器的电流为多少？（2）电源输出功率和发电总功率为多少？（3）发电机输出端电压为多少？22．输送4.0×106W的电能，若发电机输出电压为2000V，选用变压器升压后应用截面积为4.25cm2的铜导线，把电能送到400km远处，线路损失的功率为5.0×105W．（1）应选用匝数比为多少的升压变压器？（2）若已知铜的电阻率ρ=1.7×10-8Ω·m，在用电区使用降压变压器，其原线圈两端的电压为多大？*综合科目题（下题需同时用到几门学科知识）试题读下面材料：回答下列问题：（1）根据以上材料和已有知识回答：二滩水电站建在上表中的______江上．两江相比，该江水能较丰富的原因是______．电站用电市场之间关系方面的不利条件是______________．（2）设想将二滩的电能输送到成都地区，如果使用相同的输电线，从减少输电线上电能损失来看，在50万伏超高压和11万伏高压输电方案中应选用______输电方案．因为该方案的输电损失为另一方案的______％．单元练习答案一、选择题1．A2．C3．BC4．BD5．B6．A7．A8．BC9．B10．B11．B12．C13．B14．ABCD二、填空题19．增大，不变，增大，不变，不变20．500W，100V，1900V，9.5KW三、计算题21．（1）27.5A（2）6050W 7562.5W（3）220V22．（1）1∶16（2）2.8×104V*综合科目题（1）雅砻，落差大，距离较远（2）50万伏，4.8。
高二物理磁场和电磁感应测试题附答案
磁场单元练习班级_______姓名___________1、如图1所示，在竖直向上的匀强磁场中，水平放置着一根长直流导线，电流方向指向读者，ａ、ｂ、ｃ、ｄ是以直导线为圆心的同一圆周上的四点，在这四点中：A、ａ、ｂ两点磁感应强度相同C、ａ点磁感应强度最大B、ｃ、ｄ两点磁感应强度大小相等D、b点磁感应强度最大2、如图2所示，直角三角形通电闭合线圈ABC处于匀强磁场中，磁场垂直纸面向里，则线圈所受磁场力的合力为：A、大小为零B、方向竖直向上C、方向竖直向下D、方向垂直纸面向里3、质量为ｍ，电荷量为ｑ的带电粒子以速率ｖ垂直射入磁感强度为B的匀强磁场中，在磁场力作用下做匀速圆周运动，带电粒子在圆形轨道上运动相当于一环形电流，则：A、环形电流跟ｑ成正比B、环形电流跟ｖ成正比C、环形电流跟B成反比D、环形电流跟ｍ成反比4、如图4所示，要使线框ａｂｃｄ在受到磁场力作用后，ａｂ边向纸外，ｃｄ边向纸里转动，可行的方法是：A、加方向垂直纸面向外的磁场，通方向为ａ→ｂ→ｃ→ｄ→ａ的电流B、加方向平行纸面向上的磁场，通以方向为ａ→ｂ→ｃ→ｄ→ａ电流C、加方向平行于纸面向下的磁场，通以方向为ａ→ｂ→ｃ→ｄ的电流D、加方向垂直纸面向内的磁场，通以方向为ａ→ｄ→ｃ→ｂ→ａ的电流5、从太阳或其他星体上放射出的宇宙射线中含有大量的高能带电粒子，这些高能粒子流到达地球会对地球上的生命带来危害，但是由于地球周围存在磁场，地磁场能改变宇宙射线中带电粒子的运动方向，对地球上的生命起到保护作用，如图所示。
那么（）A．地磁场对宇宙射线的阻挡作用各处相同B．地磁场对垂直射向地球表面的宇宙射线的阻挡作用在南、北两极最强，赤道附近最弱C．地磁场对垂直射向地球表面的宇宙射线的阻挡作用在南、北两极最弱，赤道附近最强D．地磁场会使沿地球赤道平面内射来的宇宙射线中的带电粒子向两极偏转6.一束粒子沿水平方向飞过小磁针的下方，如图所示，此时小磁针的S极向纸内偏转，粒子可能是A、向右飞行的正离子束B、向左飞行的负离子束C、向右飞行的电子束D、向左飞行的电子束7.图中为一“滤速器”装置示意图。

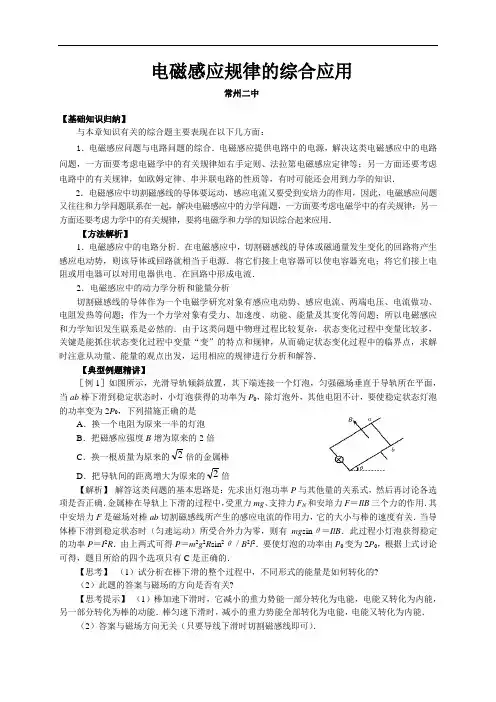

高二物理专题练习-电磁感应规律的综合应用(含例题解答)
电磁感应规律的综合应用常州二中【基础知识归纳】与本章知识有关的综合题主要表现在以下几方面：1．电磁感应问题与电路问题的综合．电磁感应提供电路中的电源，解决这类电磁感应中的电路问题，一方面要考虑电磁学中的有关规律如右手定则、法拉第电磁感应定律等；另一方面还要考虑电路中的有关规律，如欧姆定律、串并联电路的性质等，有时可能还会用到力学的知识．2．电磁感应中切割磁感线的导体要运动，感应电流又要受到安培力的作用，因此，电磁感应问题又往往和力学问题联系在一起，解决电磁感应中的力学问题，一方面要考虑电磁学中的有关规律；另一方面还要考虑力学中的有关规律，要将电磁学和力学的知识综合起来应用．【方法解析】1．电磁感应中的电路分析．在电磁感应中，切割磁感线的导体或磁通量发生变化的回路将产生感应电动势，则该导体或回路就相当于电源．将它们接上电容器可以使电容器充电；将它们接上电阻或用电器可以对用电器供电．在回路中形成电流．2．电磁感应中的动力学分析和能量分析切割磁感线的导体作为一个电磁学研究对象有感应电动势、感应电流、两端电压、电流做功、电阻发热等问题；作为一个力学对象有受力、加速度、动能、能量及其变化等问题；所以电磁感应和力学知识发生联系是必然的．由于这类问题中物理过程比较复杂，状态变化过程中变量比较多，关键是能抓住状态变化过程中变量“变”的特点和规律，从而确定状态变化过程中的临界点，求解时注意从动量、能量的观点出发，运用相应的规律进行分析和解答．【典型例题精讲】［例1］如图所示，光滑导轨倾斜放置，其下端连接一个灯泡，匀强磁场垂直于导轨所在平面，当ab 棒下滑到稳定状态时，小灯泡获得的功率为P 0，除灯泡外，其他电阻不计，要使稳定状态灯泡的功率变为2P 0，下列措施正确的是A．换一个电阻为原来一半的灯泡 B ．把磁感应强度B 增为原来的2倍 C ．换一根质量为原来的2倍的金属棒 D ．把导轨间的距离增大为原来的2倍【解析】 解答这类问题的基本思路是：先求出灯泡功率P与其他量的关系式，然后再讨论各选项是否正确．金属棒在导轨上下滑的过程中，受重力mg 、支持力F N 和安培力F ＝IlB 三个力的作用．其中安培力F 是磁场对棒ab 切割磁感线所产生的感应电流的作用力，它的大小与棒的速度有关．当导体棒下滑到稳定状态时（匀速运动）所受合外力为零，则有mg sin θ＝IlB ．此过程小灯泡获得稳定的功率P ＝I 2R ．由上两式可得P ＝m 2g 2R sin 2θ／B 2l 2．要使灯泡的功率由P 0变为2P 0，根据上式讨论可得，题目所给的四个选项只有C 是正确的．【思考】 （1）试分析在棒下滑的整个过程中，不同形式的能量是如何转化的? （2）此题的答案与磁场的方向是否有关?【思考提示】 （1）棒加速下滑时，它减小的重力势能一部分转化为电能，电能又转化为内能，另一部分转化为棒的动能．棒匀速下滑时，减小的重力势能全部转化为电能，电能又转化为内能．（2）答案与磁场方向无关（只要导线下滑时切割磁感线即可）．【设计意图】 通过本例说明电磁感应过程中能量的转化关系，并说明利用能量转化观点分析电磁感应过程的方法．［例2］如图所示，两根相距d ＝0.20 m 的平行金属长导轨，固定在同一水平面内，并处于竖直方向的匀强磁场中，磁场的感应强度B ＝0.20 T ．导轨上面横放着两根金属细杆，构成矩形回路，每根金属细杆的电阻r ＝0.25 Ω，回路中其余部分的电阻可不计．已知两金属细杆在平行于导轨的拉力作用下，沿导轨朝相反方向匀速平移，速度大小都是v ＝5.0 m/s ．不计导轨上的摩擦．（1）求作用于每根金属细杆的拉力的大小；（2）求两金属杆在间距增加ΔL ＝0.40 m 的滑动过程中共产生的热量．【解析】 设匀强磁场方向竖直向上．在两金属杆匀速平移的过程中，等效电路如图所示，即两杆可以等效为两个串联的同样的电源（E 0）．根据能量转化和守恒定律，当杆匀速运动时，两拉力（F ）的机械总功率等于闭合电路的热功率，即P ＝2Fv ＝所以，每根金属杆受到的拉力大小为 F ＝＝3.2×10－2N在两金属杆增加距离ΔL 的过程中，产生的热量就等于两拉力所做的功，即Ｑ＝2F ΔL ／2＝F ΔL ＝1.28×10－2J【设计意图】 通过本例说明电磁感应规律与电路知识和力学知识综合问题的分析方法．［例3］一个质量m ＝0.1kg 的正方形金属框总电阻R ＝0.5Ω，金属框放在表面是绝缘且光滑的斜面顶端，自静止开始沿斜面下滑，下滑过程中穿过一段边界与斜面底边BB ’平行、宽度为d 的匀强磁场后滑至斜面底端BB ’，设金属框在下滑时即时速度为v ，与此对应的位移为S ，那么v 2－S 图象如图2所示，已知匀强磁场方向垂直斜面向上。
(完整word版)高二物理电磁感应和交变电流测试题
1.关于感应电流,下列说法中正确的是( ).(A )只要闭合电路内有磁通量,闭合电路中就有感应电流产生(B )穿过螺线管的磁通量发生变化时,螺线管内部就一定有感应电流产生 (C )线框不闭合时,即使穿过线圈的磁通量发生变化,线圈中也没有感应电流 (D )只要电路的一部分作切割磁感线运动,电路中就一定有感应电流 2．如图1所示，矩形线圈ACDE 放在磁感强度为B 的匀强磁场中，线圈以相同的角速度，分别绕MN 、PQ 、AC 、AE 轴线匀速转动，线圈中产生的感应电动势分别为E1、E2、E3、E4，则下列关系中正确的是（ ） A ．E1=E2，E3=E4 B ．E1=E2=E3，E4=0 C ．E1=E2=E3=E4 D ．E2=E3，E1=E43．交流发电机在工作时产生的电流表示式为sin m u U t ω=，保持其他条件不变，使该线圈的转速和匝数同时增加一倍，则此时电流的变化规律变为（ ） A ．2sin 2m U t ω B ．4sin 2m U t ω C ．2sin m U t ωD ．sin m U t ω4.由细弹簧围成的圆环中间插入一根条形磁铁,如图所示.当用力向四周扩圆展环,使其面积增大时,从上向下看( ).(A )穿过圆环的磁通量减少,圆环中有逆时针方向的感应电流 (B )穿过圆环的磁通量增加,圆环中有顺时针方向的感应电流 (C )穿过圆环的磁通量增加,圆环中有逆时针方向的感应电流 (D )穿过圆环的磁通量不变,圆环中没有感应电流5．一个电热器接在10V 的直流电源上，在ts 内产生的焦耳热为Q ，今将该电热器接在一交流电源上，它在2ts 内产生的焦耳热为Q ，则这一交流电源的交流电压的最大值和有效值分别是（ ） A ．最大值是 V ，有效值是10V B ．最大值是10V ，有效值是 V C ．最大值是 V ，有效值是5V D ．最大值是20V ，有效值是 V 6.如图所示,匀强磁场中放置有固定的abc 金属框架,导体棒ef 在框架上匀速向右平移,框架和棒所用材料、横截面积均相同, 摩擦阻力忽略不计.那么在ef ,棒脱离框架前,保持一定数值的物 理量是( ).(A )ef 棒所受的拉力 (B )电路中的磁通量 (C )电路中的感应电流 (D )电路中的感应电动势7.如图所示,平行导轨间的距离为d .一端跨接一个电阻R ,匀强磁场的 磁感应强度为B ,方向垂直于平行金属导轨所在平面.一根足够长的金 属棒与导轨成θ角放置,金属棒与导轨的电阻不计,当金属棒沿垂直于 棒的方向滑行时,通过电阻R 的电流为( ). (A )RBdv(B )RBdvsin θ(C)R Bdvcos θ (D )θRsin Bdv8、如图甲所示照直放置的螺线管与导线abcd 构成闭合电路，电路所围区域内有方向垂直纸面向里的匀强磁场，螺线管下方水平桌面上有一个导体圆环。
高二物理习题【电磁感应 交变电流】
高二物理习题【电磁感应交变电流】一、选择题（1-5单选，6-10多选）1、两圆环A、B置于同一水平面内，其中A为均匀带电绝缘环，B为导体环，当A 带正电且转速增大并以如图所示的方向绕中心转动时，B中（）A、产生如图方向相反的电流B、产生如图方向的电流C、不产生电流D、以上说法都有可能正确2、在图所示的电路中，两个灵敏电流表G1和G2的零点都在刻度盘中央，当电流从“+”接线柱流入时，指针向右摆；电流从“-”接线柱流入时，指针向左摆。
在电路接通后再断开的瞬间，下面哪个说法符合实际（）A．G1指针向左摆，G2指针向右摆；B．G1指针向右摆，G2指针向左摆；C．G1、G2的指针都向左摆；D．G1、G2的指针都向右摆．3、如图所示，一个带正电的粒子在垂直于匀强磁场的平面内做圆周运动，当磁感应强度均匀增大时，此粒子的动能将（）A．不变 B．增加C．减少 D．以上情况都可能4、在匀强磁场中，ab、cd两根导体棒沿两根导轨分别以速度v1、v2滑动，如图所示．下列情况中，能使电容器获得最多电荷量且左边极板带正电的是（）A．v1=v2,方向都向右B．v1=v2，方向都向左C．v1>v2,v1向右，v2向左D．v1>v2,v1向左，v2向右5、如图，一个由导体做成的矩形线圈，以恒定速率v运动，从无场区进入匀强磁场区，磁场宽度大于矩形线圈的宽度da，然后出来，若取逆时针方向的电流为正方向，那么在下图中的哪一个图能正确地表示回路中的电流对时间的函数关系（）6.如图所示，水平放置的光滑金属长导轨MM′和NN′之间接有电阻R，导轨间左、右两区域分别存在方向相反且与导轨平面垂直的匀强磁场，设左、右区域磁场的磁感应强度大小分别为B1和B2，虚线为两区域的分界线。
一根阻值也为R的金属棒ab放在导轨上并与其垂直，导轨电阻不计。
若金属棒ab在恒定外力F的作用下从左边的磁场区域距离磁场边界x处匀速运动到右边的磁场区域距离磁场边界x处，下列说法正确的是( )A．当金属棒通过磁场边界时，通过电阻R的电流反向B．当金属棒通过磁场边界时，金属棒受到的安培力反向C．金属棒在题设的运动过程中，通过电阻R的电荷量等于零D．金属棒在题设的运动过程中，回路中产生的热量等于Fx7．如图所示，某小型发电站发电机输出的交流电压为500 V，输出的电功率为50 kW，用电阻为3 Ω的输电线向远处送电，要求输电线上损失的功率为输电功率的0.6%，则发电站要安装一升压变压器，到达用户再用降压变压器变为220 V供用户使用(两个变压器均为理想变压器)。
