南京市2019-2020年度九年级(上)期末测试物理试题D卷
南京市2019-2020年度九年级（上）期末测试物理试题D卷姓名:________ 班级:________ 成绩:________一、单选题1 . 小明发现“探究电流与电阻的关系”和“伏安法测定值电阻”两个实验有相同的地方，也有不同的地方，下列说法中，正确的是（）A．两个实验所设计的电路图相同B．两个实验都进行了多次实验，都是为了寻找一般规律C．两个实验中滑动变阻器所起的主要作用相同D．两个实验都采用了控制变量法2 . 下列关于物理学史的说法，正确的是A．牛顿首先提出“力不是维持物体运动状态的原因”B．托里拆利在历史上第一次有力证明大气压的存在C．安培发现了通电螺线管极性与电流方向的关系D．奥斯特首先发现了“磁生电”的现象3 . 如图所示，将两只额定电压相同的灯泡L1、L2串联在电路中，闭合开关S后，发现灯泡L1较亮，灯泡L2较暗，此现象说明A．灯泡L1的阻值大于灯泡L2的阻值B．灯泡L1的额定功率大于灯泡L2的额定功率C．灯泡L1两端的电压小于灯炮L2两端的电压D．通过灯泡L1的电流大于通过灯炮L2的电流4 . 如图所示，当开关S闭合后，两只灯泡均发光，两表均有示数．过一段时间后，发现电流表示数增大，电压表示数变为0．经检查除小灯泡外，其余器材的连接良好，造成这种情况的原因可能是A．灯L1断路B．灯L2短路C．灯L1短路D．灯L1、L2均断路5 . 图甲是用于焊接塑料水管的热熔器，其电路如图乙所示。
加热电阻R1=66Ω、R2=176Ω，S1是手动控制开关，S2 是可随温度自动跳转的温控开关，R0 特殊限流电阻，热熔器加热时R0 电阻较大，LED 指示灯发红光，保温时R0 电阻较小，LED 指示灯发绿光。
已知 LED 发光时两端电压保持不变，则下列说法正确的是（）A．当 S1、S2 都闭合时，热熔器处于保温状态B．保温状态时加热电路的电功率是200WC．发红光时LED的电流等于发绿光时 LED 的电流D．当 S1闭合，S2断开时，R1 的功率大于R2 的功率6 . 如图所示是小明设计的实验探究电路，AB是一段铅笔芯，C为可以自由移动的金属环，且与铅笔芯接触良好，当C左右移动时，电压表V1和V2示数同时发生变化，可得出多组实验数据，通过此实验探究可以验证的结论是A．在串联电路中，总电压等于各部分电路两端电压之和B．在串联电路中，电流处处相等C．在串联电路中，总电阻等于各部分电路电阻之和D．电压一定时，电流与电阻成反比7 . 要用电流表测量通过小灯泡L2的电流，如图所示的电路图正确的是（）A．B．C．D．8 . 如图所示是利用磁悬浮原理浮在空中的盆栽，盆栽底部有磁体，底座内装有电磁铁．给盆栽浇水前后A．盆裁受到的磁力大小不变B．底座对桌面的压强大小不变C．要使盆栽与底座之间距离不变，可适当减少电磁铁线圈内的电流D．要使盆栽与底座之间距离不变，可适当增大电磁铁线圈内的电流9 . 两个定值电阻R1、R2并联的总电阻R总＝10Ω，再把一个电阻值等于20Ω的定值电阻R3并联在R2两端后，电路总电阻为R'总。
下列判断正确的是（）A．. R'总<10ΩB．20Ω>R'总>10ΩC．30Ω>R'总<20ΩD．R'总>30Ω10 . 如图所示电路，闭合开关S，当滑片P向右滑动时，下列说法正确的是（假设灯丝电阻不变）（）A．电压表V示数变大，电流表A2示数变小B．电流表A1示数变小，灯泡L亮度变暗C．电压表V示数与电流表A2示数的比值变小D．电流表A1示数与电流表A2示数的差值不变11 . 到商店购买乒乓球时，李明同学总要将几只乒乓球从选定的位置放手，观察乒乓球反弹的高度，选择反弹较高的乒乓球．李明的行为属于科学探究中的（）A．提出问题B．猜想与假设C．进行实验与收集证据D．交流合作、评估12 . 如图甲所示的电路中，电源电压恒为6V，R1为定值电阻。
在变阻器滑片P从最右端滑到最左端的过程中，电压表示数U与电流表示数I的变化关系如图乙中ab线段所示。
则A．R1的阻值是20Ω，R2的最大阻值是10ΩB．R1的阻值是20Ω，R2的最大阻值是20ΩC．R1的阻值是10Ω，R2的最大阻值是10ΩD．R1的阻值是10Ω，R2的最大阻值是20Ω13 . 如图，电源电压保持不变，R1是定值电阻，R2是滑动变阻器．闭合开关S后，滑动变阻器滑片P向a端移动时，下列判断正确的是A．电流表A的示数变大，电压表V1的示数不B．电压表V1的示数与电压表V2的示数比值变小变C．电压表V2的示数变小，电路消耗的总功率变小D．电压表V1的示数与电流表A的示数比值不变14 . 如图所示电路，电源电压恒为6V，定值电阻R1为10Ω，滑动变阻器R2的规格为“20Ω 0.5A”，电压表量程为0~3V，电流表量程为0~0.6 A。
则（）A．电压表测量的是电阻R1两端的电压B．当变阻器R2的滑片P向左移动时，电压表的示数变小C．为了保证电路中各元件安全工作，变阻器R2接入电路的阻值范围是2~10ΩD．当变阻器R2接入电路中的阻值是8Ω时，通电1min电阻R1产生的热量是53.3J15 . 如图所示的电路，电源电压保持不变，闭合开关S，将变阻器滑片P向左移动时A．灯泡L亮度不变，电压表示数变大B．灯泡L亮度变亮，电压表示数变大C．灯泡L亮度不变，电压表示数不变D．电流表示数变大，电压表示数变大16 . 能源、信息和材料是现代社会发展的三大支柱．关于能源、信息和材料，下列说法错误的是A．光纤通信是利用光的反射传递信息B．太阳能、风能和核能都是可再生能源C．移动通信是用微波传递信号的D．超导材料可用于磁悬浮列车17 . 直接测量消耗的电能的多少可以用（）A．电能表B．电压表C．电流表D．电阻表18 . 我国法律规定，驾驶员醉驾要负刑事责任。
为了判断驾驶员是否酒后驾车，交警需要用酒精测试仪对驾驶员进行检测。
小林设计了一种酒精测试仪的电路，如图所示。
图中R为定值电阻；Q为酒精气敏元件，它在电路中的作用相当于一个可变电阻，其阻值随被测的酒精气体浓度的增大而增大。
电源两端的电压不变，闭合开关S，当气敏元件所测酒精气体的浓度增大时，则下列判断中正确的是（）A．电压表示数变大，电流表示数变小B．电压表示数变大，电流表示数变大C．电压表示数变小，电流表示数变小D．电压表示数变小，电流表示数变大二、多选题19 . 下列说法中正确的是（）A．电流周围存在磁场B．同名磁极间相互吸引C．导体在磁场中运动时就会产生感应电流D．自由转动的小磁针静止时N极所指的方向为该点磁场方向三、填空题20 . 如图所示，在烧杯中加食盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池，观察电压表的接线盒指针偏转可知：铜片是盐水电池的______极；在盐水中，电流的方向是________(选填“铜片到锌片”或“锌片到铜片”)，电池的电压为_____V.21 . 电能表是用来测量_____的仪表．小明同学家电能表铭牌上标有“220V、10A、3000r/kWh”字样，他观察到在lmin的时间内，电能表的转盘匀速转了15转，观察期间他家工作电器的总功率为_____W；小明家的电能表所测的用电器正常工作最大功率不能超过_____kW。
22 . 下列分别应用了物质的哪些属性？（1）用铜做导线_______；（2）用塑料泡沫做电影场景中滚落的“石头”____；（3）用铁做炒菜锅_______；（4）用弹簧做测力计_______．23 . 如图所示是一款新上市的全自动馒头机，它安装有扭力电机和面装置，可以模拟人手揉面。
这款馒头机只需一键操控，即可完成混合食材、揉面、成型、发酵、升温、蒸制、焖烧的手工馒头制作全过程，两个小时就能做出安全、放心、松软的“手工馒头”。
根据下表所示相关数据，请你完成下列问题：(1)馒头机用来加热馒头，这是利用了电流的______效应工作的。
(2)馒头机正常加热时，通过加热电阻的电流是多大____？通电2min加热电阻产生的热量是多少____？(3)正常工作时，馒头机混合食材、揉面、成型时电机工作30min，发酵、升温、蒸制、焖烧时加热电阻工作1.5h；请问正常状态下蒸一次馒头，该馒头机总共消耗的电能是多少kW•h_____？(4)若在用电高峰期用该馒头机蒸馒头，实际电压只有200V，计算此时馒头机的实际加热电功率____（结果保留整数）。
四、实验题24 . 在“探究影响电磁铁磁性强弱的因素”的实验中，电源电压恒定，大、小铁钉各自完全相同，进行如图所示的甲、乙、丙三次实验．甲图中小铁钉的N极是______选填“钉尖”或“钉帽”，通过观察甲、乙两次实验现象，得出的结论是______；通过观察丙图实验现象得出的结论是______．25 . 某兴趣小组在测量标有电压为2.5V的某小灯泡电功率的实验时，电路图如图甲所示。
（1）根据电路图完成图乙中实物连接。
（_______）（2）如图丙所示，小灯泡正常工作时电流表的读数为_____ A，小灯泡的额定电功率为_____W。
（3）通过调节滑动变阻器的滑片，多次测量发现：当电压表的示数增大时，电压表与电流表的示数之比变大，说明___________________。
五、计算题26 . 如图所示电路中，电源电压为 24V，滑动变阻器 R2标有“60Ω 1A”字样，如果电压表采用 0～15V 的量程，电流表采用 0～0.6A 量程，当滑片位于中点位置时，电流表示数是 0.4A．（1）求定值电阻 R1 的阻值．（2）为了电路安全，则滑动变阻器 R2 连入电路的电阻变化范围是多少？27 . 如图所示，电源电压保持不变，电阻R1的阻值为5欧，R2的阻值为20欧，闭合开关后R1两端的电压为2伏。
求：（1）通过电阻R1的电流I1。
（2）电路的总电阻R。
28 . 如图所示的电路中，电源电压恒为24 V，电阻R1的阻值为20 Ω，滑动变阻器R2上标有“100 Ω 3 A”字样．闭合开关S后，电流表的示数为0.3 A．求：(1)此时电阻R1两端的电压U1；(2)此时电阻R2的电阻值；(3)2 min时间内电阻R2上消耗的电能．六、作图题29 . 有一种声光自动控制的楼道灯，当有人走动发出声音时，电路接通灯亮，且只有夜晚天黑之后灯才能亮，白天无论发出多大的声音，灯也不亮。
如图，现有灯L、声控开关（有声音时开关闭合）和光控开关（光线暗时开关闭合），请设计并连接满足上述要求的电路。
（__________）30 . 如图要使两灯并联，S是总开关，S1只控制灯泡L1，请将所缺的导线补上。
（_____）31 . （1）请在如图1中标出开关S闭合后通电螺丝管的“N”极．（2）请在如图2中画出使轻质杠杆OA在图示位置保待平衡的小力F的示意图．（__________）。
【人教版】九年级上册物理《期末检测卷》(含答案解析)
2020-2021学年第一学期期末测试人教版九年级物理试题一、（每小题只有一个选项符合题意，请把正确答案的选项填入答案栏内，写在其它地方的均为无效答案，记零分.本题共12小题，每小题3分，共36分）1. 甲、乙两物体相互接触后不发生热传递现象，这是因为它们具有相同的（）A. 热量B. 比热容C. 密度D. 温度2. 下列做法中，正确的是（）A. 无人的教室内开着灯B. 尽量少开启电冰箱门C. 夏天将空调温度调得很低D. 用铁丝代替保险丝3. 酒精和水混合后总体积变小，该现象直接说明（）A. 组成物质的分子很小B. 分子间有间隙C. 分子间存在引力D. 分子不停息做无规则运动了4. 如图中有关能量转化说法正确的是（）A. 甲与丙都是内能转化为机械能B. 乙是把机械能转化为内能，内能在减少C. 甲与丁都是内能转化为机械能D. 甲是把机械能转为内能，内能在增加5. 如图电路中G是一个灵敏电流计（能测电路中微小电流的仪表），将一个条形磁铁从左端快速插入螺线管，灵敏电流计的指针发生偏转，说明电路中有电流产生.这一现象与哪种装置或设备的工作原理相同（）A电磁铁 B. 发电机 C. 电动机 D. 电磁起重机6. 如图所示是一个家用电能表面板示意图，对于电能表相关知识的理解，下列说法正确的是（）A. 此表是测量电功率的仪器B. 某段时间内转盘转过72转表示电能表消耗了0.1kW•h的电能C. “5（20）A”中“5A”表示标定电流D. 此时电能表的读数为368.2J7. 在图甲所示的测量电路中，闭合开关后电压表V1和V2的示数分别如图乙、丙所示，则下列说法中正确的是A. 电压表V的示数应为15VB. 若小灯泡L1突然断路，则电压表V1的示数变为0VC. 若小灯泡L1突然断路，则电压表V2的示数变为0VD. 若小灯泡L1突然被短接，则电压表V2的示数变为0V8. 图中所画出的磁极间的磁感线分布情况，不正确的是（）A. B. C. D.9. 如图所示的电路中，电源电压恒定不变，R1为定值电阻，闭合开关S，在滑动变阻器的滑片P向右滑动的过程中，下列四个选项中，判断正确的是（）A. 电流表、电压表的示数均变小B. 电流表、电压表的示数均变大C. 电流表示数变大、电压表示数变小D. 电压表与电流表示数的比值变小10. 现代建筑的电线都是敷设在墙体中的.如图甲所示，有三根颜色相同绞在一起的电线，它们的两端分别在一楼和四楼的墙壁接线盒处引出.可以用如图乙所示的“测量仪”把它们区分开.小华将X、Z连在一起时，小明将“测量仪”连接在A、B两端，灯泡发光；小华将X、Y连在一起时，小明将“测量仪”连在B、C两端，灯泡发光.则（）A. A和Z是同一根电线，B和X是同一根电线B. A和X是同一根电线，B和Z是同一根电线C. B和Y是同一根电线，C和X是同一根电线D. A和Y是同一根电线，B和Z是同一根电线11. 如图是一条刚装好的家庭电路，在未装保险丝之前，先把灯泡L0接在装保险盒的两个接线柱上，当只闭合S1时，L0和L1发光都偏暗；当只闭合S2时，L0正常发光；当只闭合S3时，L0不发光．则下列判断正确的是（四只灯泡的额定电压均为220V）（）A. 灯泡L1所在支路正常B. 灯泡L2所在支路正常C. 灯泡L3所在支路正常D. 装好保险丝，合上所有开关后，灯泡都能正常发光12. 如图甲所示，额定电压为6V的灯泡L与滑动变阻器R串联接入电路，电源电压一定.滑动变阻器的滑片从最右端滑到最左端时，灯泡L的I﹣U图象如图乙所示，以下说法正确的是（）A. 灯泡正常发光时的电流为0.5AB. 灯泡两端的电压为3V时，它消耗的电功率为1.5 WC. 灯泡正常发光时，滑动变阻器接入电路阻值为3ΩD. 当滑动变阻器接入电路的阻值为2.5Ω时，灯泡消耗的电功率为3.2 W，此时灯丝的阻值为5Ω二、（请把答案填写在横线上的空白处，不要求写出解答过程，本大题共5小题，每空2分，共22分）13. 2018年1月12日7时18分，我国在西昌卫星发射中心用长征三号乙运载火箭，以“一箭双星”方式成功发射第二十六、二十七颗北斗导航卫星.运载火箭在升空过程中，地面控制中心与运载火箭之间传输信息的载体是____________；其头部表面温度将会急剧升高，则该物质内部分子做无规则热运动将变得______（选填“剧烈”或“缓慢”）.14. 如图所示，一张百元新钞票好像被一支笔“戳通”了．实际上这张新钞票依然完好无损，这里应用了磁现象的有关知识．原来，这支笔的笔杆（纸币的下方）与笔头（纸币的上方）可以互相分离，笔杆与笔头相连的一端内部装有小磁铁，则笔头内的材料可能含有_____（选填“铜”、“铁”或“塑料”）．若想探究笔头内材料是否有磁性，现提供下列器材：①小磁针、②大头针、③碎纸屑，其中可用来完成探究任务的有____（填序号）．15. 在家庭电路中，触电事故通常是人体直接或间接与______（选填“火线”或“零线”）接触所造成的.图乙是台灯（图丙）的电路图，使用时，小华应将台灯插头的C、D两脚中的_____脚与图甲中插孔B连接，这样在断开台灯开关的情况下，手接触台灯接点M时才不会触电.16. 冬天常用一种电热暖手宝，其内部液体通常采用水，这是利用水的______较大的属性，使保暖时间更长.若袋内质量为0.5kg的水吸收了1.68×105J的热量，则水升高的温度为_______°C.【c水=4.2×103J/(kg•°C)】17. 如图所示，将灯L1、L2按图甲、乙两种方式接在电压均为U的两个电路中，在甲图中灯L1的功率为4W，在乙图中灯L1的功率为9W．设灯丝电阻不变，则甲、乙两图中灯L1两端的电压之比是_____，L1、L2两灯的灯丝电阻之比是_____，甲图中灯L1、L2的电功率之比是_____．三、（本大题共4小题，每空2分，共22分）18. 探究影响电磁铁磁性强弱的因素.装置①比较“b”、“c”两次实验，可知：______，电磁铁磁性越强.过程②要研究电磁铁磁性与线圈匝数关系，应选择图______进行实验.方法通过电磁铁吸大头针个数判断磁性强弱，运用了______法.19. 在研究并联电路的电流规律时，某次实验所用的实验器材如图所示，请根据要求完成下列任务：(1)请根据要求，以笔画线代替导线，完成电路连接（连线不得交叉）.（）(2)实验时，电流表A1、A2的示数如图所示，通过L1的电流为_______A；若不计实验误差，请用带箭头细线在图中标出此时电流表A3的指针位置.（）20. 某同学用同一个加热装置分别给质量和初温都相同水和煤油加热，分别记录加热时间和升高的温度，根据记录的数据作出了两种液体的温度（T）随时间（t）变化的图像（如图）.(1)根据图像，要使水和煤油升高相同的温度，应给_______加热更长的时间，这说明它的吸热能力_____（选填“强”或“弱”）些；(2)已知水的比热容是4.2×103 J/（kg•℃），则煤油的比热容是________ J/（kg•℃）.21. 为了研究通过导体的电流与导体两端电压的关系，小明设计了如图甲所示的电路.电源电压恒为6V，1R 是定值电阻，2R是滑动变阻器.(1)连接电路，闭合开关后，移动滑片P，发现电压表始终为电源电压，原因是将滑动变阻器的_______（填字母）两个接线柱接入了电路.(2)改正错误后，小明继续实验，将有关实验数据记在图乙上.根据图乙中的数据，可总结出通过导体的电流与导体两端电压的关系是成________比.四、（本大题共3小题，第22题、23题均6分，第24题8分，共20分）22. 阅读短文，回答问题：生活中常用电熨斗来熨烫衣服，如图甲为常见的电熨斗，它是利用电流热效应工作的.如图乙是电熨斗结构图.电熨斗中有一个双金属片制成的自动开关，双金属片是由长和宽相同的铜片和铁片组成，且两金属片被紧紧地铆在一起，受热时铜片膨胀得比铁片大，双金属片便向铁片那边弯曲，温度越高，弯曲得越显著.常温时，双金属片端点的触点与弹性铜片上的触点相接触，当电熨斗与电源接通时，电热丝发热，双金属片受热弯曲，当温度升高到设定温度时，双全属片顶端的触点与弹性铜片上的触点分离，电路断开.金属底板散热，温度降低，双金属片恢复原状，电路接通.电熨斗工作时的温度可以调节，将调温旋钮上的升降螺丝上下调节，双金属片和弹性铜片上的触点随之上下移动，双金属片弯曲程度不同，金属底板温度也就不同，由于衣服的质料不同，熨烫时所需的温度也各不相同.一般来说，棉织品比化纤衣物耐高温.(1)电熨斗通电工作，温度升高，这是通过_____方式改变内能的.(2)电熨斗通电工作时，若突然断开电源，两触点_____（选填“会”或“不会”）立即断开.(3)熨烫完化纤衣服再熨烫棉织品衣服，调温旋钮上的升降螺丝_____（选填“向上”“向下”或“不调”）.23. 如图所示，一个滑动变阻器R(阻值0~20Ω)与一个5Ω的固定电阻串联后，接到电压U恒为3V的电源上.(1)调节R的大小，计算电路中的最大电流和最小电流；(2)当电流表的读数为0.3A时，变阻器的阻值为多少？24. 如图所示，L上标有“6 V 3 W”字样，电流表量程为0-0.6 A，电压表量程为0-15 V，定值电阻R0为20Ω，变阻器R2的最大电阻为100Ω．只闭合S2，移动滑片至某一位置，电压表示数为8 V，电流表示数为0.5A （假设灯丝电阻不随温度变化），求：（1）小灯泡电阻；（2）电源电压；（3）在电表的示数不超过量程，灯泡两端的电压不超过额定值的情况下，只闭合S1时，电路消耗的最大功率和最小功率之比是多少？答案与解析一、（每小题只有一个选项符合题意，请把正确答案的选项填入答案栏内，写在其它地方的均为无效答案，记零分.本题共12小题，每小题3分，共36分）1. 甲、乙两物体相互接触后不发生热传递现象，这是因为它们具有相同的（）A. 热量B. 比热容C. 密度D. 温度【答案】D【解析】【详解】发生热传递的条件是必须要有温度差，这样热量才可以从高温物体传向低温物体.两个物体相互接触后不发生热传递现象，这是因为它们具有相同的温度；与它们的热量、比热容、密度等没有关系，故ABC 不符合题意，D符合题意.故选D.2. 下列做法中，正确的是（）A. 无人的教室内开着灯B. 尽量少开启电冰箱门C. 夏天将空调温度调得很低D. 用铁丝代替保险丝【答案】B【解析】【详解】A．无人的教室内开着灯不符合节约用电的原则，故A错误；B．为了节约用电，尽量少开启电冰箱门，冰箱门打开时，耗电量增加，故B正确；C．夏天应将空调温度调到人感觉到舒适的温度，较少电的消耗，故C错误；D．保险丝损坏后，不能随意自行更换，且铁丝的阻值较大，不能用铁丝替换保险丝，故D错误.故选B.3. 酒精和水混合后总体积变小，该现象直接说明（）A. 组成物质分子很小B. 分子间有间隙C. 分子间存在引力D. 分子不停息做无规则运动了【答案】B【解析】【详解】因为分子之间存在着空隙，水和酒精充分混合后，酒精分子和水分子分别浸入对方分子的空隙中，使得混合后的总体积变小.故选B.4. 如图中有关能量转化说法正确的是（）A. 甲与丙都是内能转化为机械能B. 乙是把机械能转化为内能，内能在减少C. 甲与丁都是内能转化为机械能D. 甲是把机械能转为内能，内能在增加【答案】A【解析】【详解】甲是对试管内的水加热，使其温度升高，内能增大，当内能增大到一定程度，就把塞子推出来，即内能转化成机械能.乙是活塞压缩棉花做功，使其内能增大，机械能转化成内能.丙是汽油瞬间燃烧，产生高温高压燃气，燃气推动活塞做功，内能转化成机械能.丁是对气体做功，气体内能增加，将机械能转化为内能，故BCD错误，A正确.故选A.5. 如图电路中G是一个灵敏电流计（能测电路中微小电流的仪表），将一个条形磁铁从左端快速插入螺线管，灵敏电流计的指针发生偏转，说明电路中有电流产生.这一现象与哪种装置或设备的工作原理相同（）A. 电磁铁B. 发电机C. 电动机D. 电磁起重机【答案】B【解析】【详解】A．将一个条形磁铁从左端快速插入螺线管，灵敏电流计的指针发生偏转，说明电路中有电流产生，此过程将机械能转化为电能，是电磁感应现象，电磁铁是电流的磁效应，故A不符合题意；B．发电机是利用电磁感应的原理制成的，故B符合题意；C．电动机是利用通电导体在磁场中受力而转动的原理制成的，故C不符合题意；D．电磁起重机是利用电流的磁效应制成的，故D不符合题意.故选B.6. 如图所示是一个家用电能表面板的示意图，对于电能表相关知识的理解，下列说法正确的是（）A. 此表是测量电功率的仪器B. 某段时间内转盘转过72转表示电能表消耗了0.1kW•h 的电能C. “5（20）A ”中“5A ”表示标定电流D. 此时电能表的读数为368.2J【答案】C【解析】【详解】A ．图示电表为电能表，是测量家庭电路中用电器消耗电能（电功）的仪表，不是测量电功率，故A 错误；B ．电能表表盘转72转，则电路中消耗的电能 72r 0.1kW h 720r/kW hW ==⋅⋅ 不是电能表消耗的电能，故B 错误； C ．“5（20）A ”中，“5A ”表示基本电流（标定电流），它是确定电能表有关特性的电流值，故C 正确； D ．由图知，此时电能表的示数为368.2kW•h ，故D 错误.故选C .7. 在图甲所示的测量电路中，闭合开关后电压表V 1和V 2的示数分别如图乙、丙所示，则下列说法中正确的是A. 电压表V 的示数应为15VB. 若小灯泡L 1突然断路，则电压表V 1的示数变为0VC. 若小灯泡L 1突然断路，则电压表V 2的示数变为0VD. 若小灯泡L 1突然被短接，则电压表V 2的示数变为0V【答案】C【解析】【详解】读图可知，电路为灯泡1L 和2L 的串联电路，电压表1V 测量的是1L ，2V 测量的是灯泡2L 两端的电压，V测量的是电源电压，V的示数应当比V1、V2的示数大，因此V选用的是大量程0∼15V，V1、V2选用的是小量程0∼3V.U＝，电压表V的A．1V的示数显示的是1L两端的电压1U＝1V，2V的示数显示的是2L两端的电压22V示数是3V，故A错误；BC．若小灯泡1L突然断路，电压表和灯2L串联起来，则电压表1V的示数变几乎接近于电源电压．所以电V的示数变0V，故B错误，C正确；压表2D．若小灯泡1L突然被短接，则电压表2V的示数变为电源电压，故D错误．故选C.【点睛】读图可知，电路为串联电路，电压表V测量的是总电压，V1测量的是灯泡1L两端的电压，V2测L两端的电压，因此V的示数应当比V1、V2的示数大，因此V选用的是大量程0～15V，V1、量的是灯泡2V2选用的是小量程0～3V.8. 图中所画出的磁极间的磁感线分布情况，不正确的是（）A. B. C. D.【答案】B【解析】【详解】磁感线与磁极的关系为：磁感线从磁体的N极出发，回到磁体的S极.以此为标准进行判断，选项A、C、D正确，不符合题意；选项B错误，符合题意.故选B.9. 如图所示的电路中，电源电压恒定不变，R1为定值电阻，闭合开关S，在滑动变阻器的滑片P向右滑动的过程中，下列四个选项中，判断正确的是（）A. 电流表、电压表的示数均变小B. 电流表、电压表的示数均变大C. 电流表示数变大、电压表示数变小D. 电压表与电流表示数的比值变小【答案】CD【解析】【分析】由电路图可知，R1与滑动变阻器串联，电压表测变阻器两端的电压，电流表测电路中的电流；根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和R1两端的电压变化，利用串联电路的电压特点可知滑动变阻器两端的电压变化；电压表和电流表的示数之比等于滑动变阻器的阻值，根据变阻器的阻值变化可判断比值的变化.【详解】ABC．由电路图知道，R1与滑动变阻器串联，电压表测变阻器两端的电压，电流表测电路中的电流；在滑动变阻器的滑片P向右滑动的过程中，变阻器接入电路中的电阻变小，即电路中的总电阻变小，由UIR=知道，电路中的电流变大，所以电流表的示数变大，由U IR=可知，R1 两端的电压变大，由串联电路中电压的特点知道，变阻器两端的电压变小，所以电压表的示数变小，故AB错误、C正确；D．电压表与电流表的比值等于滑动变阻器的阻值，由于滑动变阻器的阻值变小，所以电压表与电流表的示数比值变小，故D正确.故选CD.【点睛】本题考查的是欧姆定律的应用，涉及到串联电路的特点和电路的动态分析，关键是利用串联电路的分压特点判断电压表的示数的变化.10. 现代建筑的电线都是敷设在墙体中的.如图甲所示，有三根颜色相同绞在一起的电线，它们的两端分别在一楼和四楼的墙壁接线盒处引出.可以用如图乙所示的“测量仪”把它们区分开.小华将X、Z连在一起时，小明将“测量仪”连接在A、B两端，灯泡发光；小华将X、Y连在一起时，小明将“测量仪”连在B、C两端，灯泡发光.则（）A. A和Z是同一根电线，B和X是同一根电线B. A和X是同一根电线，B和Z是同一根电线C. B和Y是同一根电线，C和X是同一根电线D. A和Y是同一根电线，B和Z是同一根电线【答案】A【解析】【详解】小华将X、Z连在一起时，小明将“测量仪”连接在A、B两端，灯泡发光.此时，上面只剩下C端，下面只剩下的是Y端，则说明C和Y是同一根电线.小华将X、Y连在一起时，小明将“测量仪”连在B、C 两端，灯泡发光，此时上面只剩下A端，下面只剩下的是Z端，则说明A和Z是同一根电线.所以C和Y是同一根电线，A和Z是同一根电线，则剩下的B和X是同一根电线，故A符合题意，BCD不符合题意. 故选A。
2019-2020学年江苏省南京市秦淮区九年级第一学期期末物理试卷(word版含答案)
2019-2020学年秦淮区九上物理期末考试试卷一、选择题(本题共12小题，每小题2分,共24分.每小题给出的四个选项中只有一个选项正确)1.如图所示的工具中，在使用时属千省距离杠杆的是（）A．天平 B．瓶盖起子 C．食品夹 D．钳子2.关于温度、内能和热量，下列说法正确的是（）A．物体的温度越高，所含的热量越多B．冰在熔化的过程中，温度不变，内能增加C．物体内能增大，一定是从外界吸收了热量D．热传递时，热量从内能大的物体转移到内能小的物3.根据你的生活经验判断，下列数据中最接近生活实际的是（）A．家用电饭锅的电流约为0.5AB．一节蓄电池电压为1.5VC．某一初中生以正常速度从一楼登上三楼的功率约为150WD．从地上拿起一个鸡蛋，并把它缓慢举过头顶，此过程中人对鸡蛋做的功约为lOJ4.如图所示，在轻质杠杆上吊一重物G，在一端施加一个始终与杠杆垂直的动力F，使杠杆缓慢地从OA转至水平位置OB，则在转动过程中（）A.F变大B.F先变大后变小C.F变小D.F先变小后变大第4题图第5题图5.如图所示甲、乙两套装置所用滑轮质量均相等，用它们分别将所挂重物在相等时间内竖直向上匀速提升相同高度．若G1=G2,所用竖直向上的拉力分别为F1和F2,拉力做功的功率分别为P1和P2,两装置的机械效率分别为η1和η2（忽略绳重和摩擦），则下列选项正确的是（）A.F1>F2 η1<η2 P1<P2B.F1>F2 η1=η2 P1=P2C.F1<F2 η1<η2 P1<P2D.F1<F2 η1>η2 P1>P26.如图所示，小球沿光滑轨道山静止从A点向D点运动的过程中（不计空气阻力），下列说法错误的是（）A.小球从A到B点运动过程中重力势能减小B.小球在B点的动能最大C.小球在C点和B点的机械能相等 D．小球不能到达D点7.如图所示，甲、乙、丙三图中的装置完全相同．燃料的质星相同，烧杯内的液体质量也相同，下列说法正确的是( )A.比较不同液体的比热容，可以选择甲、丙两图B.比较不同燃料的热值，可以选择乙、丙两图C.比较不同液体的比热容，可以选择乙、丙两图D.比较不同燃料的热值，不可以选择甲、乙两图8.在“探究影响导体电阻大小的因素“实验中，将一根粗细均匀的镍铬合金丝截成ab、cd两段后，分别把它们接入如图所示的电路中，这是在探究导体电阻大小与导体（）第8题图第9题图A.材料的关系 B．长度的关系 C．温度的关系 D．横截面积的关系9.如图所示，闭合开关后，灯泡L没有发光，电流表和电压表均有示数．若电路中只有一处故障，则可能的故障是（）A.灯泡L断路B.电阻R断路C.灯泡L短路D.电阻R短路10.热敏电阻的阻值是随环境温度的增大而减小的．要想设计一个通过电表示数反映热敏电阻随环境温度变化的电路，要求温度升高时电表示数减小，以下电路符合要求的是（ ）11.如图所示是电阻甲和乙的U —I 图像，下列对图像信息做出的判断，正确的是（ ）A.当甲两端电压为0.5V 时，通过它的电流为2.5AB.当乙两端电压为lV 时，其电阻值为4QC.将甲和乙串联，若电流为0.3A,则它们两端的总电压为1.5VD.将甲和乙并联，若电压为lV,则它们的干路电流为0.6A第11题图 第12题图 12.如图所示，已知R1=R2,当开关S1闭合，开关S 掷到2时，电压表与电流表的示数分别为U1和I1；当开关S1断开，开关S 由2掷到l 的同时，将滑动变阻器的滑片移到最左端，电压表与电流表的示数分别为U2和I2，则以下判断正确的是（ ）A.U1<U2，I1>I2 B ．U1<U2，I1>I2 C ．U1<U2，I1<I2 D.U1=U2,I1<I2二、填空题（本题共8小题，每空1分 ，共26分。
2020-2021学年江苏省九年级物理(苏科版)上册期末复习：第13章《电路初探》习题 (1)
2020-2021学年江苏省九年级物理（苏科版）上册期末复习：第13章《电路初探》习题精选（1）一．选择题（共20小题）1．（2019秋•宜兴市期末）如图所示的电路中，闭合开关S1、S2，电流表、灯泡L1和L2均能正常工作，则下列说法正确的是（）A．只闭合开关S1，电源外部电流方向为a→b→c→dB．开关S1、S2都闭合，灯泡L1和L2串联C．先闭合S1，再闭合开关S2，电流表示数不变D．开关S1、S2都闭合，发现灯泡L1比L2亮，通过L1的电流一定大于通过L2的电流2．（2019秋•姜堰区期末）如图所示各电路图中，闭合开关后，电压表能测灯L1两端电压的是（）A．B．C．D．3．（2019秋•南京期末）下列所提供的数据中符合实际的是（）A．中学生正常上楼时的功率约为150WB．教室里一盏日光灯正常工作时，电流约为15mAC．对人体安全的电压是220VD．一只鸡蛋从课桌面掉到地面，重力对它所做的功约为20J4．（2019秋•秦淮区期末）根据你的生活经验判断，下列数据中最接近生活实际的是（）A．家用电饭锅的电流约为0.5AB．一节蓄电池电压为1.5VC．某一初中生以正常速度从一楼登上三楼的功率约为150WD．从地上拿起一个鸡蛋，并把它缓慢举过头顶，此过程中人对鸡蛋做的功约为10J5．（2019秋•鼓楼区期末）对于双量程电流表和电压表的使用，下列说法中不正确的是（）A．都不允许将接线柱连接到电源两极B．使用前都应检查指针是否指在零刻度线C．大量程的分度值都是小量程的5倍D．电流都是从正接线柱流入，负接线柱流出6．（2019秋•苏州期末）下列提供的数据符合实际情况的是（）A．手托两个鸡蛋匀速向上抬高lm约做功10JB．人体所能承受的安全电压为220VC．人正常骑自行车时的功率为600W～800WD．家用节能灯正常发光时的电流约为100mA7．（2019秋•江阴市期末）为探究串联电路电流特点，小华设计了如图的电路。

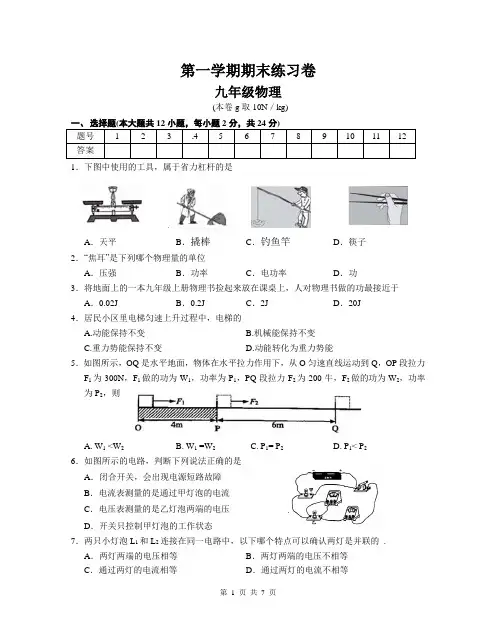

南京市联合体2019-2020学年第一学期期末九年级物理练习卷(含答案)
第一学期期末练习卷九年级物理(本卷g取10N／kg)一、选择题(本大题共12小题，每小题2分，共24分)题号 1 2 3 4 5 6 7 8 9 10 11 12答案1．下图中使用的工具，属于省力杠杆的是A．天平B．撬棒C．钓鱼竿D．筷子2．“焦耳”是下列哪个物理量的单位A．压强B．功率C．电功率D．功3．将地面上的一本九年级上册物理书捡起来放在课桌上，人对物理书做的功最接近于A．0.02J B．0.2J C．2J D．20J4．居民小区里电梯匀速上升过程中，电梯的A.动能保持不变B.机械能保持不变C.重力势能保持不变D.动能转化为重力势能5．如图所示，OQ是水平地面，物体在水平拉力作用下，从O匀速直线运动到Q，OP段拉力F1为300N，F1做的功为W1，功率为P1，PQ段拉力F2为200牛，F2做的功为W2，功率为P2，则A. W1 <W2B. W1 =W2C. P1= P2D. P1< P26．如图所示的电路，判断下列说法正确的是A．闭合开关，会出现电源短路故障B．电流表测量的是通过甲灯泡的电流C．电压表测量的是乙灯泡两端的电压D．开关只控制甲灯泡的工作状态7．两只小灯泡L1和L2连接在同一电路中，以下哪个特点可以确认两灯是并联的.A．两灯两端的电压相等B．两灯两端的电压不相等C．通过两灯的电流相等D．通过两灯的电流不相等8．下列做法符合安全用电原则的是A．家用保险丝熔断后，可用铁丝或铜丝代替B．雷雨天可以站在大树下避雨C．搬动电器前应断开电源开关D．选用插座时，所有家用电器都使用两孔插座9．带有烘干功能的洗衣机，要求洗衣和烘干均能独立进行，下列电路设计符合要求的是10．两只电水壶，都标有“220V 1000W”，甲水壶装水1000g，乙水壶装水1500g，两水壶正常工作10分钟。
若此过程中电流通过甲水壶做功记为W甲，通过乙水壶做功记为W乙.A．W甲= W乙B．W甲< W乙C．W甲> W乙D．W甲=1.5 W乙11．将规格都是“220V 180W”的一台电冰箱、一台电脑和一床电热毯，分别接入同一家庭电路中，若通电时间相同，则下列说法正确的是A．电冰箱产生的热量最多B．电脑产生的热量最多C．电热毯产生的热量最多D．三者产生的热量一样多12．如图所示的电路，电源电压为3V且保持不变，定值电阻R1=1Ω，滑动变阻器R2阻值范围为0～4Ω．闭合开关S，在滑片从左向右移动的过程中，下列说法正确的是A．滑动变阻器的最大功率为1.44WB．滑动变阻器的最大功率为2WC．滑动变阻器的最大功率为2.25WD．电压表示数从0V增大到2.4V二、填空题：(本大题共7小题，每空1分，共24分)13．从能量转化的观点来看，太阳能电池是把能转化为能的装置．电动机是把能转化为能．14．如图所示，某四冲程汽油机正处于冲程，此冲程将能转化为能，若此台汽油机飞轮转速为1200r/min，则每秒钟对外做功次．15．某段金属导体两端电压为4V时，通过的电流是0.2A；当通过该导体的电流为0.3A时，导体的电阻为Ω，该导体两端电压为V；当通过该导体电流为0时，导体的电阻为Ω。

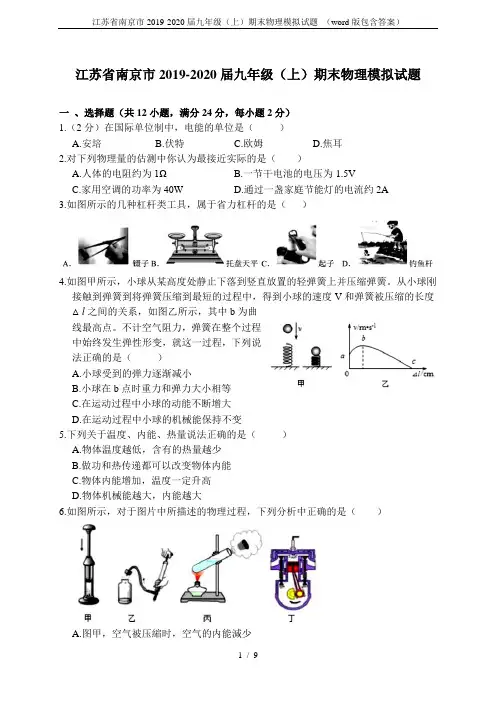

江苏省南京市2019-2020届九年级(上)期末物理模拟试题 (word版包含答案)
江苏省南京市2019-2020届九年级（上）期末物理模拟试题一、选择题（共12小题，满分24分，每小题2分）1.（2分）在国际单位制中，电能的单位是（）A.安培B.伏特C.欧姆D.焦耳2.对下列物理量的估测中你认为最接近实际的是（）A.人体的电阻约为1ΩB.一节干电池的电压为1.5VC.家用空调的功率为40WD.通过一盏家庭节能灯的电流约2A3.如图所示的几种杠杆类工具，属于省力杠杆的是（）4.如图甲所示，小球从某高度处静止下落到竖直放置的轻弹簧上并压缩弹簧。
从小球刚接触到弹簧到将弹簧压缩到最短的过程中，得到小球的速度V和弹簧被压缩的长度△l之间的关系，如图乙所示，其中b为曲线最高点。
不计空气阻力，弹簧在整个过程中始终发生弹性形变，就这一过程，下列说法正确的是（）A.小球受到的弹力逐渐减小B.小球在b点时重力和弹力大小相等C.在运动过程中小球的动能不断增大D.在运动过程中小球的机械能保持不变5.下列关于温度、内能、热量说法正确的是（）A.物体温度越低，含有的热量越少B.做功和热传递都可以改变物体内能C.物体内能增加，温度一定升高D.物体机械能越大，内能越大6.如图所示，对于图片中所描述的物理过程，下列分析中正确的是（）A.图甲，空气被压縮时，空气的内能減少B.图乙，瓶子内的空气推动塞子跳起时，空气的内能増大C.图丙，试管内的水蒸气推动了塞子冲出时，水蒸气的内能减少D.图丁，汽缸内的气体推动活塞向下运动时，气体的内能増大7.为避免超高车辆闯入隧道造成事故，小欢设计了警示电路，使用时闭合开关S，导线EF横置于隧道口上沿前方，一旦被驶来的车辆撞断，红灯L亮且电动机转动放下栏杆。
灯和电动机中，即使其中之一断路，另一个也能正常工作。
下列电路中符合要求的是（）8.如图甲所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P从b端滑到a端.电压表示数U与电流表示数I的变化关系如图乙所示，下列说法正确的是（）A.电源电压是12VB.定值电阻R的阻值是6ΩC.滑动变阻器的阻值范围是0~18ΩD.若定值电阻R断路时，电流表示数为0.电压表示数为0V9.如图所示，电源电压保持不变，图合开关S，当滑动变阻器的滑片P向左移动时，下列说法正确的是（）A.通过滑动变阻器的电流变小B.电路中的总电流不变C.电流表和电压表的示数都逐渐变大D.电压表示数与电流表示数的比值不变10.小明用两个不同的白炽灯做"探究串联电路的电流特点”实验时，发现一个灯泡较亮而另一个个灯泡较暗，则较亮的灯泡（）A.电阻小B.灯丝粗C.电流大D.功率大1l.如图甲所示，电源电压不变，R1=15Ω，滑动变阻器R2标有“5Ω 1A"字样。

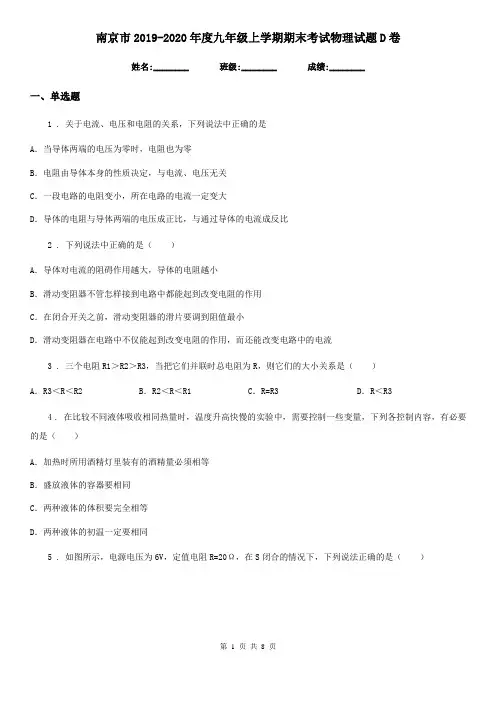

南京市2019-2020年度九年级上学期期末考试物理试题D卷
