桥梁图纸识读基础
桥梁图纸识读基础
1、桥梁工程图的内容
1.桥位地形、地物、地质及水文资料图，用来表示桥梁位置及周边关系的图纸。
桥位平面图、桥位地质断面图。
2.桥梁总体布置图，表示桥梁整体形状、大小、结构的图纸。
立面图、侧立面图。
3.桥梁的上部、下部构造和配筋图，表示细部构造的图纸。
详图、构件结构图。
4.设计说明，表示施工上要求的图纸。
2
识读桥梁工程图 图11-1
桥梁各组成部分示意图
桥梁通常由上部结构（主梁或主拱圈和桥面系）、下部结构（桥墩、桥台和基础）及附属结构（栏杆、灯柱、护岸、导流结构等）三部分组成。如图11-2所示。
图11-2 桥梁的基本组成
图11-3
桥梁上部结构概貌
图11-4 桥梁下部结构的桥墩与桥台 （a）桥墩；（b）桥台 图11-5 桥梁的截面形式 (a)装配式T形梁;(b)箱梁桥横截面
（一）
桥位平面图
桥位平面图是通过地形测量绘出桥位处的道路、河流、水准点、钻孔及附近的地形和地物，以便作为桥梁设计、施工定位的依据。其作用是表示桥梁与路线所连接的平面位置，以及桥位处的地形、地物等情况，其图示方法与路线平面图相同，只是所用的比例较大。 如图11-6所示，为某桥的桥位平面图。 图11-6 桥位平面图
（二）
桥位地质断面图
桥位地质断面图是根据水文调查和地质钻探所得的资料，绘制的河床地质断面图，用以表示桥梁所在位置的地质水文情况，包括河床断面线、地质分界线，特殊水位线（最高水位、常水位和最低水位）。如图11-7所示。 图11-7
所示为某桥的总体布置图
图11-8 桥位地质断面图
（三） 桥梁总体布置图
桥梁总体布置图是指导桥梁施工的主要图样，它主要表明桥梁的型式、跨径、孔数、总体尺寸、桥面宽度、桥梁各部分的标高、各主要构件的相互位置关系及总的技术说明等，作为施工时确定墩台位置、安装构件和控制标高的依据。它一般由立面图（或纵断面图）、平面图和剖面图组成。
图11-4 桥梁下部结构的桥墩与桥台 （a）桥墩；（b）桥台
图11-5 桥梁的截面形式 (a)装配式T形梁;(b)箱梁桥横截面
4
构件结构图
在总体布置图中，桥梁构件的尺寸无法详细完整地表达，因此需要根据总体布置图采用较大的比例把构件的形状、大小完整表达出来，以作为施工的依据，这种图称为构件结构图，简称构件图或构造图。 1.桥台结构图
桥台属于桥梁的下部结构，主要是支承上部的板梁，并承受路堤填土的水平推力。如图11-9所示。
图11-9 桥台结构图及立体示意图
2. 桥墩构造图 桥墩和桥台一样同属桥梁的下部结构，其作用是将相邻两孔的桥跨连接起来，如图11-10所示为该桥所用的轻型钢筋混凝土薄壁桥墩，该桥墩由墩帽及挡块、支座垫石、墩身、承台、桩基等组成。
图11-10 桥墩结构图及桥墩与桥台立体示意图 图11-11 预应力钢筋混凝土空心板结构图
5
请识读钢筋混凝土结构的配筋图 图11-12 混凝土墩身钢筋网 图11-13 装配式预应力空心板构造（单位：cm） 图11-14 装配式钢筋构造示例（单位：cm）
（一）
钢筋混凝土结构的基本知识
混凝土是由水泥、砂、石子和水按一定的比例拌和硬化而成的一种人造石料。把它灌入定形模板中，经振捣密实和养护凝固后就形成坚硬如石的混凝土构件。混凝土的抗压强度较高，抗拉强度较低，容易因受拉而断裂，如图11-15所示。 图11-15 钢筋混凝土简支梁受力示意图
1.钢筋的分类和作用钢筋按其在整个构件中所起的作用不同，可分为下列几种：
(1)受力钢筋(主筋)。用来承受拉力或压力的钢筋，用于梁、板、柱等各种钢筋混凝土构件。
(2)箍筋(钢箍)。用以固定受力钢筋的位置，并承受一部分剪力或扭力。
(3)架立钢筋。一般用于钢筋混凝土梁中，用来固定箍筋的位置，并与梁内的受力筋、箍筋一起构成钢筋骨架。
(4)分布钢筋。一般用于钢筋混凝土板或高梁结构中，用以固定受力钢筋的位置，使荷载分布给受力钢筋，并防止混凝土收缩和温度变化出现的裂缝。
(5)构造筋。因构件的构造要求和施工安装需要配置的钢筋，如箍筋、预埋锚固筋、吊环等。如图11-16、图11-17所示。 图11-16
钢筋混凝土梁配筋示意图
图11-17 钢筋混凝土板筋示意图 2.钢筋的级别和符号
《钢筋混凝土用钢》（GB 1499—2007）中，常用钢筋按照屈服强度特征值和品种不同分类见表11-1。
表11-1 钢筋的级别和符号
3.混凝土的等级和钢筋的保护层 混凝土按其抗压强度分为不同的等级，普通混凝土分C15、C20、C25、C30、C35、C40、C45、C50、C55、C60、C65、C70、C75、C80十四个等级。数字越大，混凝土的抗压强度越高。
图11-18 梁内钢筋净距（单位：mm）
普通钢筋及预应力直线形钢筋最小保护层厚度（钢筋外缘或管道外缘至混凝土表面的距离），后张法构件预应力直线形钢筋最小保护层厚度不应小于其管道直径的1/2，见表11-2。
表11-2 普通钢筋及预应力直线形钢筋最小保护层厚度(mm) 注：环境条件：Ⅰ-温暖或寒冷地区的大气环境与无侵蚀性的水或土接触的环境；Ⅱ-严寒地区的大气环境、使用除冰盐环境、滨海环境；Ⅲ-海水环境；Ⅳ-受侵蚀性物质影响的环境。
当受拉区主筋的混凝土保护层厚度大于50 mm时，应在保护层内设置直径不小于6 mm、间距不大于100 mm的钢筋网。
4.钢筋的弯钩和弯起 对于光圆外形的受力钢筋，为了增加它与混凝土的粘结力，在钢筋的端部做成弯钩，弯钩的形式有半圆、直弯钩和斜弯钩三种，如图11-19所示。加工时，其断料长度要比钢筋平直段端点长出一段，这段长度即为钢筋弯钩的增长值。一般为6.25d、4.9d或3.5d。
图11-19钢筋的弯钩
(a)钢筋弯钩的画法；(b)半圆形弯钩;(c)斜弯钩;(d)直角形弯钩
受力钢筋中有一部分需要在梁内向上弯起称为钢筋的弯起。弯起时弧长比两切线之和短些，其计算长度应减去折减数值。如图11-20所示。
图11-20 钢筋的弯起
为了简化计算，钢筋弯钩的增长数值和弯起的折减数值均编有表格备查，如表11-3、表11-4所示。
表11-3 光圆钢筋弯钩增长数值（单位：mm）
表11-4 光圆钢筋弯转长度折减数值（单位：mm）
又如图11-21所示，4号22钢筋长度为728+65×2，查表11-3得弯钩增长长度为138 mm，90°弯转长度为24 mm，728+65×2+2×(13.8-2.4)＝880.8≈881 mm。
图11-21 钢筋长度的计算
二、钢筋混凝土结构钢筋图的识读 钢筋混凝土结构图包括两类图样：一类称为构件构造图(或模板图)，即对于钢筋混凝土结构，只画出构件的形状和大小，不表示内部钢筋的布置情况。另一类称为钢筋结构图，即主要表示构件内部钢筋的布置情况，也称为钢筋构造图或钢筋布置图，简称钢筋图。
1.钢筋结构图的图示特点
(1)将混凝土当做透明体，使其内部的钢筋清晰可见。
(2)
当钢筋间距和净距太小时，若严格按比例画图，则线条会重叠不清，这时可适当夸大绘制，以清楚为度。在立面图中遇到钢筋重叠时，亦要放宽尺寸使图面清晰。
(3)
钢筋结构图，不一定将三个投影图都画出来，而是根据需要来决定。例如画钢筋混凝土梁的钢筋图，一般不画平面图，只用立面图和断面图来表示。
2.钢筋的编号和尺寸标注格式
在钢筋结构图中为了区分各种类型和不同直径、不同长度、不同形状的钢筋，要求对各种钢筋加以编号，并标注其数量、直径、长度和间距等，编号用阿拉伯数字表示。 对钢筋编号时，宜先编主、次部位的主筋，后编主、次部位的构造筋。在桥梁构件中，钢筋编号及尺寸标注的一般格式如下：
(1)编号N标注在引出线右侧的细实线圆圈内，圆圈的直径为4～8 mm，格式如下: HPB300钢筋(Ⅰ级筋)共11根，“l＝64”表示每根钢筋的断料长度为64
cm，“＠12”表示钢筋轴线之间的距离为12 cm。即表示直径为6 mm的HPB300钢筋共11根，每根钢筋的断料长度为64 cm，钢筋轴线之间的距离为12 cm。
（2）尺寸单位：在路桥工程图中，钢筋直径的尺寸单位采用mm，其余尺寸单位均采用cm，图中无需注出单位。
（3）钢筋的编号和根数也可采用简略形式标注，根数注在N字之前，编号注在N字之后。在钢筋断面图中，编号可标注在对应的方格内，如图11-22所示。 图11-22 钢筋编号的标注
3.钢筋成型图
在钢筋结构图中，为了能充分表明钢筋的形状以便于断料和加工，还必须画出每种钢筋加工成型图(钢筋详图)，图上应注明钢筋的符号、直径、根数、弯曲尺寸和断料长度等。有时为了节省图幅，可把钢筋成型图画成示意略图放在钢筋数量表内。
4.钢筋数量表
在钢筋结构图中，还附有钢筋数量表，其内容包括钢筋的编号、直径、每根长度、根数、总长及质量等，必要时可加画略图，如表11-5所示。
表11-5 钢筋混凝土梁钢筋数量表
图11-23钢筋混凝土配筋图
5、钢筋结构图识读举例
钢筋结构图在识读时，应该将各个图形与钢筋成型图和钢筋数量表结合起来。 （1）空心板钢筋结构图识读图如11-24所示。
图11-24中板钢筋构造图
图11-25边板钢筋构造图
（2）桥墩墩帽及挡块钢筋结构图识读 图11-26为该桥桥墩墩帽的钢筋结构图，包括立面图、平面图、钢筋成型图、钢筋数量表等内容。
图11-26桥墩墩帽及挡块钢筋结构图
（3）桥台、桥墩承台钢筋结构图识读 图11-27为桥台承台结构图。 图11-27桥台承台钢筋结构图
梁平法施工图识读
梁平法施工图识读
前言
在工程建设中，施工图是必不可少的一部分。而对于一些初学者和不了解施工图的人来说，可能会有些看不懂。本文将会介绍梁平法施工图的识读方法。
什么是梁平法施工图
在了解如何识读梁平法施工图之前，我们先来了解一下梁平法施工图是什么。
梁平法施工图属于传统施工图的一种，是广泛应用于大型建筑、桥梁工程中的一种施工图。梁平法施工图以平面图形为主要依据，通过图中的表格、图示、文字等内容，规定了构件的尺寸、构造，以及施工时的注意事项。
如何识读梁平法施工图
下面是一些识读梁平法施工图的基本步骤，供大家参考：
第一步：理解图中的符号
• 梁和柱的符号：梁的符号为两个竖线（||）和之间的水平线段；柱的符号为一个符号（|）和上部的水平线段；
• 钢筋的符号：表示钢筋位置、尺寸和数量；
• 法兰板和挡车板的符号：表示板件的形状、尺寸和数量；
• 抗弯承载（箭头）：表示施工时需要保持方向和位置的箭头。
第二步：理解图示的含义
梁平法施工图中的图示是非常重要的组成部分，它能够为我们提供直观的建设场景，包括建筑的尺寸和位置。在理解图示的含义时，我们需要注意以下几点：
• 图示的位置和尺寸：通常在图中以粗线或尺寸表示；
• 图示的数量：表明同一构件的数量；
• 图示的形状：表明构件截面或外形。
第三步：理解表格的含义
梁平法施工图中的表格通常是构造信息的主要来源，它能够为我们提供构造、板件及钢筋的尺寸、数量和位置等信息。在理解表格的含义时，我们需要注意以下几点：
• 各列名称：表述所需要的信息； • 行标：用于识别每一个构件；
• 字符：用于表述各种特殊的要求；
• 数值：表示尺寸、数量。
第四步：了解施工顺序和方向
在理解施工顺序和方向时，我们需要注意下列几点：
• 施工顺序：从整体到局部，从基础到顶楼；
• 施工方向：从下向上、从内到外或从左向右。
结语
以上内容是本文对梁平法施工图的识读进行的介绍。可以通过理解图中的符号、图示、表格和施工顺序和方向等内容，更好地临摹施工图并获得构造信息。希望本文可以帮助大家更好地掌握梁平法施工图的识读方法。
土木工程识图(道路桥梁类)29910-8
8.1公路路线工程图
公路路线是指道路沿长度方向的行车道中心线。由于道路的位置和形状受道路所在
地区的地形、地貌、地物以及地质等自然条件的综合影响，因此道路路线有竖向高度变化(上坡、下坡、竖曲线)和平面弯曲变化(左向、右向、平曲线)，所以从总体来看是一条空间曲线，如图8-1所示。
公路路线工程图包括路线平面图、路线纵断面图、路基横断面图和路面结构图。
8.1.1路线平面图的识读
路线平面图是上面绘有道路中心线的地形图。其作用是表达路线的方向、平面线型、沿线两侧一定范围内的地形、地物的情况以及结构物的平面位置。
路线平面图的主要内容包括地形和路线两部分。
1.地形部分
(1)方位为了表示路线所在地区的方位和路线的走向，在路线平面图上应画出指北针或坐标网。指北针在图上是用“”符号来表示的，箭头所指为正北方向。方位的坐标网在图上是用“”符号来表示的，其X轴向为南北方向(坐标值增加的方向为北)，Y轴向为东西方向。坐标值的标注应靠近被标注点，书写方向应平行网格或在网格延长线上，数值前应标注坐标轴线代号。如图8-2所示，该图采用了坐标网表示法，并且从图中可以看到该路
线走向为从西南到东北方向。 (2)比例路线平面图的地形图，是经过勘测而绘制的，可根据地形的起伏情况采用相应的比例。城镇区一般采用1∶500或1∶1000，山岭重丘区一般采用1∶2000，微丘和平原区一般采用1∶5000。
(3)地形路线平面图中地形起伏情况主要用等高线表示，如图8-2所示，该图中相邻两根等高线之间的高差为2m，每隔四条等高线画有一条比较粗的计曲线，并标有相应的高程数字。根据图中等高线的疏密可以看出地势的情况，同一地形内，等高线愈密地势愈陡，反之等高线愈稀疏地势愈平坦。该地区东北部地势较高、较陡，西南部地势较平缓、较低。
(4)地物在路线平面图中地形面上的地物，如河流、房屋、道路、桥梁、电力线、植被等，都是按规定图例绘制的。道路工程常用地物图例见表8-1。对照图例可知，图8-2中该地区东北方有两座小山峰，一座高约80m,另一座高约100m。在两山之间的山谷中，有一条石头江，由东北向西南流入南部的清江。在石头江东北岸，小山脚下有一名为宁乡的小村。该村的西南方向有一条通往谢村的大车道，东北方向还有一条小路。该村周围，北部是旱地，南部是水田。该地区西部有一条南北走向、由慧州到宁城的公路，公路东侧是一条由慧州到宁城的低压电力线。公路两侧是农田，有旱地，有水田。
l桥梁工程施工图识读课件 (二)
l桥梁工程施工图识读课件 (二)
- 什么是桥梁工程施工图？
- 施工图的作用是什么？
- 如何识读桥梁工程施工图？
- 施工图中常见的符号和标注有哪些？
- 如何进行桥梁工程施工图的质量检查？
什么是桥梁工程施工图？
桥梁工程施工图是桥梁工程施工的图纸和说明书，它包含了桥梁的结构、材料、尺寸、施工方法等详细信息。施工图是桥梁工程施工的重要依据，也是桥梁质量保证的重要文件。
施工图的作用是什么？
施工图是桥梁工程施工的指导书，它可以帮助施工人员了解桥梁的结构和施工方法，确保施工过程中的安全和质量。同时，施工图也是监理单位进行质量检查和验收的重要依据。
如何识读桥梁工程施工图？
识读桥梁工程施工图需要掌握一定的知识和技能。首先，需要了解桥梁结构和施工方法的基本知识，了解桥梁工程施工的一般流程。其次，需要掌握施工图的基本符号和标注，了解不同符号和标注的含义。最后，需要具备一定的空间想象能力和图形分析能力，能够从施工图中理解桥梁的结构和施工方法。
施工图中常见的符号和标注有哪些？
桥梁工程施工图中常见的符号和标注有很多，包括尺寸标注、符号标注、箭头标注、线型标注等。其中，尺寸标注是最常见的标注，用于标明桥梁各部分的尺寸和位置。符号标注用于标明桥梁中各种构件的材料、形状、尺寸等信息。箭头标注用于标明施工顺序和方向。线型标注用于标明桥梁中各种构件的形状和位置。
如何进行桥梁工程施工图的质量检查？
桥梁工程施工图的质量检查是确保桥梁施工质量的重要环节。在进行质量检查时，需要注意以下几点：首先，检查施工图是否符合设计要求和规范要求；其次，检查施工图中各种符号和标注是否正确、清晰；最后，检查施工图中各种尺寸和位置是否准确、合理。如果发现问题，需要及时与设计单位和监理单位沟通，协商解决方案。
看懂桥梁工程图
桥梁工程图的内容
1.桥位地形、地物、地质及水文资料图，用来表示桥梁位置及周边关系的图纸。
桥位平面图、桥位地质断面图。
2.桥梁总体布置图，表示桥梁整体形状、大小、结构的图纸。
立面图、侧立面图。
3.桥梁的上部、下部构造和配筋图，表示细部构造的图纸。
详图、构件结构图。
4.设计说明，表示施工上要求的图纸。
一、识读桥梁工程图

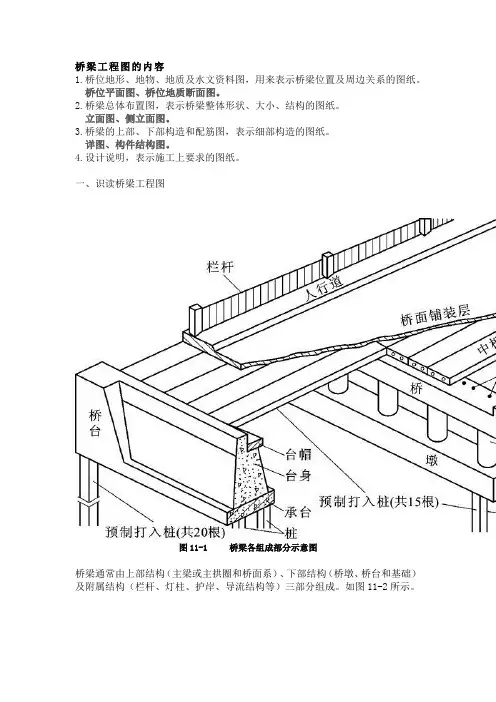

图11-1 桥梁各组成部分示意图
桥梁通常由上部结构（主梁或主拱圈和桥面系）、下部结构（桥墩、桥台和基础）及附属结构（栏杆、灯柱、护岸、导流结构等）三部分组成。如图11-2所示。 图11-2 桥梁的基本组成
图11-3 桥梁上部结构概貌
图11-4 桥梁下部结构的桥墩与桥台 （a）桥墩；（b）桥台
图11-5 桥梁的截面形式 (a)装配式T形梁;(b)箱梁桥横截面
（一）桥位平面图
桥位平面图是通过地形测量绘出桥位处的道路、河流、水准点、钻孔及附近的地形和地物，以便作为桥梁设计、施工定位的依据。其作用是表示桥梁与路线所连接的平面位置，以及桥位处的地形、地物等情况，其图示方法与路线平面图相同，只是所用的比例较大。如图11-6所示，为某桥的桥位平面图。
图11-6 桥位平面图
二、桥位地质断面图 桥位地质断面图是根据水文调查和地质钻探所得的资料，绘制的河床地质断面图，用以表示桥梁所在位置的地质水文情况，包括河床断面线、地质分界线，特殊水位线（最高水位、常水位和最低水位）。如图11-7所示。
图11-7 所示为某桥的总体布置图
图11-8 桥位地质断面图
三、桥梁的总体布置图
桥梁总体布置图是指导桥梁施工的主要图样，它主要表明桥梁的型式、跨径、孔数、总体尺寸、桥面宽度、桥梁各部分的标高、各主要构件的相互位置关系及总的技术说明等，作为施工时确定墩台位置、安装构件和控制标高的依据。它一般由立面图（或纵断面图）、平面图和剖面图组成。
四、构件结构图
在总体布置图中，桥梁构件的尺寸无法详细完整地表达，因此需要根据总体布置图采用较大的比例把构件的形状、大小完整表达出来，以作为施工的依据，这种图称为构件结构图，简称构件图或构造图。
桥梁图纸识读基础，必须掌握！
桥梁图纸识读基础，必须掌握！
识读桥梁工程图
图11-1 桥梁各组成部分示意图
桥梁通常由上部结构（主梁或主拱圈和桥面系）、下部结构（桥墩、桥台和基础）及附属结构（栏杆、灯柱、护岸、导流结构等）三部分组成。如图11-2所示。
图11-2 桥梁的基本组成
图11-3 桥梁上部结构概貌 图11-4 桥梁下部结构的桥墩与桥台 （a）桥墩；（b）桥台
图11-5 桥梁的截面形式 (a)装配式T形梁； (b)箱梁桥横截面
桥位平面图
桥位平面图是通过地形测量绘出桥位处的道路、河流、水准点、钻孔及附近的地形和地物，以便作为桥梁设计、施工定位的依据。其作用是表示桥梁与路线所连接的平面位置，以及桥位处的地形、地物等情况，其图示方法与路线平面图相同，只是所用的比例较大。如图11-6所示，为某桥的桥位平面图。
图11-6 桥位平面图
桥位地质断面图 桥位地质断面图是根据水文调查和地质钻探所得的资料，绘制的河床地质断面图，用以表示桥梁所在位置的地质水文情况，包括河床断面线、地质分界线，特殊水位线（最高水位、常水位和最低水位）。如图11-7所示。
图11-7 所示为某桥的总体布置图
图11-8 桥位地质断面图
桥梁的总体布置图
桥梁总体布置图是指导桥梁施工的主要图样，它主要表明桥梁的型式、跨径、孔数、总体尺寸、桥面宽度、桥梁各部分的标高、各主要构件的相互位置关系及总的技术说明等，作为施工时确定墩台位置、安装构件和控制标高的依据。它一般由立面图（或纵断面图）、平面图和剖面图组成。
构件结构图 在总体布置图中，桥梁构件的尺寸无法详细完整地表达，因此需要根据总体布置图采用较大的比例把构件的形状、大小完整表达出来，以作为施工的依据，这种图称为构件结构图，简称构件图或构造图。
1、桥台结构图 桥台属于桥梁的下部结构，主要是支承上部的板梁，并承受路堤填土的水平推力。如图11-9所示。
桥梁工程施工图识读
桥梁工程施工图识读
一、桥梁工程施工图的基本概念
1、施工图的概念
施工图是指为建筑、土木工程或机械设备生产制造等工程施工及生产中的设计过程所需的文件材料、图样以及施工工程技术文件。
2、施工图的作用
施工图是施工单位施工操作的重要依据，它包含了工程的详细设计信息，可以指导施工人员按照设计要求进行施工，保证工程的质量和安全。
3、施工图的种类
根据不同的用途和对象，施工图可以分为建筑施工图、结构施工图、设备施工图等多种类型。而桥梁工程施工图则是一种专门用于桥梁建设的施工图。
二、桥梁工程施工图的主要内容
1、桥梁工程施工图的结构
桥梁工程施工图通常包括以下几个部分：桩基图、基础图、土建结构图、上部结构图、钢结构图、预应力筋索图、墩台盖梁图、桥面系图、扶栏图等。
2、桥梁工程施工图的内容
桥梁工程施工图的内容主要包括桥梁的几何形状、结构构件的尺寸、材料的规格、设计要求、施工工艺、检验标准等信息。
3、桥梁工程施工图的标注
桥梁工程施工图上的标注是指对各种构件、材料、工艺等内容进行文字、数字或图形等形式的说明和标记，目的是为了清晰地表达设计意图和施工要求。
三、桥梁工程施工图的识读方法
1、桥梁工程施工图的图纸编号
桥梁工程施工图通常有多个图纸，每个图纸都有独特的编号，包括工程名称、图纸序号、专业名称、图纸种类、比例尺等，施工人员应该仔细查看和理解图纸编号的含义。
2、桥梁工程施工图的图例和符号
桥梁工程施工图上使用了大量的图例和符号来表示各种构件、材料、工艺等内容，施工人员需要熟悉这些图例和符号的含义，才能正确地识读和理解施工图。 3、桥梁工程施工图的尺度和比例
桥梁工程施工图上的尺度和比例是非常重要的，它们决定了图纸的真实度和准确性，一般情况下，桥梁工程施工图的比例为1:50或1:100，施工人员需要根据比例尺来进行测量和设计。
4、桥梁工程施工图的构件尺寸和规格
桥梁工程施工图上标注了各种构件的尺寸和规格，包括长度、宽度、高度、孔径、壁厚等，施工人员应该仔细查看这些数据，以确保施工的准确度和质量。
