cad绘制建筑平面图
建筑施工平面图的绘制—绘制墙线(CAD课件)
让学生使用“多线 ”来绘制墙体，用 “修剪”命令来修 剪墙体。
教学重点
教学难点
学生熟练掌握多线 和修剪的应用。
PART 01 教学目标及重难点
PART 02 运用“多线” 命令绘制墙线
03 PART
运用“修剪”命令修改墙线
PART 04 线
（1）设置“墙线”图层为当前图层。 （2）设置多线样式参数
绘制墙线将使用“多线Mline”命令，在绘制之前需要设置“比例、对正”两个参数，操作 步骤如下。
一、绘制墙线
命令操作过程 1. 命令：mline↙ 2. 当前设置；对正=上，比例=20.00，样式 =STANDARD指定起点或[对正（J）／比例（S）／样式 （ST）]：S↙ 3. 输入多线比例<20.00>:240↙ 4. 当前设置：对正=上，比例=240.00，样式 =STANDARD指定起点或[对正（J）／比例（S）／样式 （ST）]：J↙ 5 输入对正类型[上（T）/无（Z）/下(B)]<上>：Z↙ 6当前设置：对正=无，比例=240.00，样式 =STANDARD指定起点或[对正（J）／比例（S）／样式 （ST）]：↙
操作说明 启动命令
选择“比例”参数 设置“比例=240”
选择“对正”参数
设置“对正=无” 按Enter结果命令，设置生效。
一、绘制墙线
1. 运用“多线” 命令绘制墙线
（3）绘制外墙
单击【绘图】工具栏中的 “闭合”，如下图所示。
按钮，打开“对象捕捉”开关，分别捕捉轴线交点绘制外墙，最后
一、绘制墙线
1. 运用“多线” 命令绘制墙线
（4）绘制内墙 ①作辅助线。将6号线向左偏移“3300”，作一条辅助线。 ②执行“多线”命令， 分别捕捉相应轴线交点绘制内墙。如下图所示。

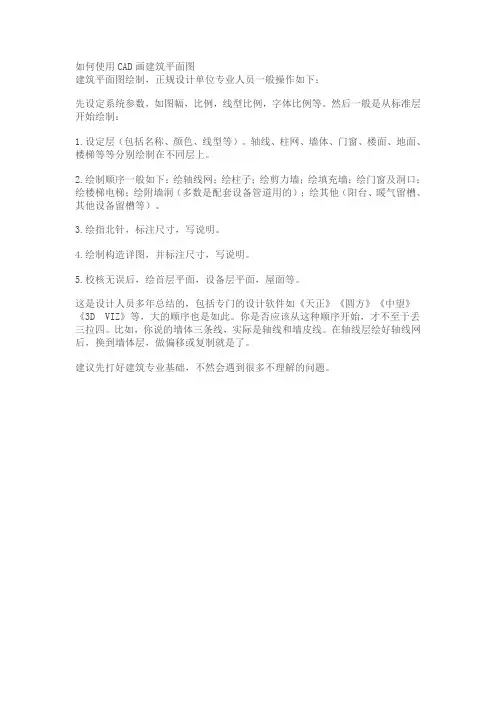

画平面图的顺序
如何使用CAD画建筑平面图
建筑平面图绘制，正规设计单位专业人员一般操作如下：
先设定系统参数，如图幅，比例，线型比例，字体比例等。
然后一般是从标准层开始绘制：
1.设定层（包括名称、颜色、线型等）。
轴线、柱网、墙体、门窗、楼面、地面、楼梯等等分别绘制在不同层上。
2.绘制顺序一般如下：绘轴线网；绘柱子；绘剪力墙；绘填充墙；绘门窗及洞口；绘楼梯电梯；绘附墙洞（多数是配套设备管道用的）；绘其他（阳台、暖气留槽、其他设备留槽等）。
3.绘指北针，标注尺寸，写说明。
4.绘制构造详图，并标注尺寸，写说明。
5.校核无误后，绘首层平面，设备层平面，屋面等。
这是设计人员多年总结的，包括专门的设计软件如《天正》《圆方》《中望》《3D VIZ》等，大的顺序也是如此。
你是否应该从这种顺序开始，才不至于丢三拉四。
比如，你说的墙体三条线，实际是轴线和墙皮线。
在轴线层绘好轴线网后，换到墙体层，做偏移或复制就是了。
建议先打好建筑专业基础，不然会遇到很多不理解的问题。
如何在CAD中绘制楼层平面图
如何在CAD中绘制楼层平面图楼层平面图是建筑设计中重要的一部分，它可以清晰地展示建筑物各个楼层的布局和空间分配。
通过使用CAD软件，我们可以高效地绘制出精确的楼层平面图。
下面将介绍一些CAD中绘制楼层平面图的基本步骤和技巧。
第一步是建立一个新的绘图文件。
打开CAD软件并选择新建绘图文件。
在新建绘图文件设置中，我们可以设置绘图的单位和尺寸，通常使用米或毫米作为单位，根据实际情况选择合适的比例尺。
接下来，我们需要设置图层。
图层可以帮助我们更好地组织和管理绘图元素。
通常，我们可以设置建筑物外轮廓、墙体、门窗、家具等不同的图层。
通过设置图层的颜色和线型，可以更方便地辨识和编辑不同的元素。
确保每个元素都在正确的图层上，这样可以避免在后期编辑时出现混乱。
在绘制楼层平面图之前，我们应该先完成建筑的平面规划。
通过分析建筑的功能需求和空间布局，确定每个房间的位置、大小和形状等。
在CAD软件中，我们可以使用线段、矩形、圆等基本的绘图工具来绘制建筑物的平面结构。
根据实际尺寸和比例，绘制建筑物的外墙轮廓和内部墙体。
绘制墙体时，可以使用矩形工具或直线工具绘制每面墙体的外轮廓。
确保墙体之间的连接是精确的，并遵循建筑的平面规划。
使用CAD软件的偏移命令可以轻松地创建内墙和隔墙。
在绘制内墙时，可以使用细线或虚线来区分内墙和外墙。
在墙体绘制完成后，我们可以继续绘制门窗。
通过使用CAD软件提供的符号库或自定义符号，我们可以快速、准确地绘制不同类型的门窗。
确保门窗的位置和尺寸与平面规划一致。
此外，我们还可以绘制其他设计元素，如楼梯、阳台等。
一旦楼层平面图的主要结构和元素已经绘制完成，我们可以开始添加更多的细节。
这包括绘制家具、设备、标识等。
我们可以使用CAD 软件提供的2D符号库，选择适当的家具和设备符号，并将其放置在正确的位置上。
确保符号的比例和大小与实际一致。
在绘制过程中，我们还可以使用CAD软件提供的测量工具，确保尺寸和距离的准确性。
CAD绘制建筑户型图的技巧与要点
建筑户型图是在设计和规划建筑物时不可或缺的工具之一。CAD（Computer-Aided Design）软件的广泛应用，使得绘制户型图变得更加方便和高效。在本文中，我们将探讨一些CAD软件中绘制建筑户型图的技巧和要点。
1.准备工作
在开始绘制建筑户型图之前，准备工作非常重要。首先，要准确地测量建筑的尺寸和平面图，并确保这些数据的准确性。其次，清理CAD软件中的项目文件并创建新的工作空间。最后，预先设置好线条和图层的属性，以便在绘制过程中能够快速选择和修改。
6.图层管理和颜色填充
使用CAD软件的图层管理功能，可以对不同的图元进行分组和管理。将墙体、家具、标注等元素分配到不同的图层，并根据需要进行显示和隐藏。此外，可以为不同的元素选择合适的填充颜色和线条样式，以增加图纸的可读性和美观度。
7.输出和打印
完成建筑户型图的绘制后，可以使用CAD软件提供的输出和打印功能，将图纸导出为图像文件或打印到实际纸张上。在输出和打印过程中，要确保图纸的比例和清晰度与CAD软件中的设计一致。
以上是绘制建筑户型图时使用CAD软件的一些技巧和要点。通过准确的测量、合理的布局、清晰的标注以及有效的图层管理，可以得到高质量和可读性强的建筑户型图。当然，随着使用CAD软件的经验积累，绘制建筑户型图的速度和准确度也会逐渐提高。希望这些技巧和要点能对您在绘制建筑户型图时有所帮助。
4.室内布局
一旦墙体和隔墙绘制完成，就可以开始进行室内布局。根据平面图的设计要求，选择和放置家具、门窗、橱柜等室内元素。使用CAD软件的复制和对齐工具来加快室内布局的速度。确保每个房间的布局符合设计和功能的要求。
5.标注和文字说明
在建筑户型图中，标注和文字说明非常重要，以提供详细的细节和信息。使用CAD软件的标注和文字工具，添加房间名称、尺寸、门窗的标注以及其他相关说明。确保文字清晰可读，与图纸比例相符，并将其放置在建筑户型图的起点开始，通常是绘制建筑物的基础平面。选择一个合适的坐标系，并使用正确的尺寸比例缩放画布。然后，使用线段和多边形工具绘制建筑物的外框轮廓。
CAD建筑平面图绘图步骤
CAD建筑平面图绘图步骤一、设置绘图单位选择［格式]——［单位] ：精度由0。
000改为0;单位：毫米。
二、设置绘图界限（既选择打印纸大小)选择[格式］——［绘图界限］：如设A3：左下角为:0，0 右上角为：420,297.（横向,纵向为：297,420）设A4:左下角为：0，0 右上角为:297，210。
（横向，纵向为：210,297)三、设置绘图参数设置：对象捕捉、对象追踪、正交等开关.此步骤灵活运用.四、设置图层选择[格式]——[图层] ：注意： 1、图框标题栏中的粗线和细线用W控制粗细,因此在粗实线图层绘图时W为02、当用点画线或虚线等绘图时看不清楚，应修改线型比例，［格式］——［线型]修改全局比例，该比例对整幅图线型比例负责，如果对个别线型不满意，选中该线型点击右键选特性修改线型比例。
五、绘制图框标题栏在图框标题栏图层1：1绘制图框标题栏。
（以上步骤可作为制作绘图模板用.)六、确定图框标题栏放大的倍数为满足1：1绘图,应根据合理布图确定图纸放大的倍数。
此步骤很重要，该倍数决定文字的高度和尺寸标注样式中的全局比例的大小。
七、绘图(1)、选择轴线层--—----绘制轴线.（2)、定义多线样式。
（3）、分别选择墙线层和门窗层-—————--—绘制墙线和窗线。
（4）、选择家具层(图块层)--———--—用插入块方式布置家具。
八、文字注释工程图一般可用两种字体：长仿宋或工程字选择［格式］-—[文字样式]点击“新建”长仿宋:样式名：“长仿宋"，设置字体名称为；T仿宋GB-2312，文字高度为图框标题栏中最近两条线距离的2/3取整数,注意图框标题栏已经放大。
宽度比例为0.7.工程字:样式名：工程字；字体：gbenor.shx & gbcbig。
shx; 勾选使用大字体，其他默认；注意:单行文字命令可在斜线上写文字，在其他电脑上打开图时出现问号，选中字体右键修改字体。
九、尺寸标注1、设置标注样式1）长度标注：选择［格式］——［标注样式]点击“新建"名称为:长度标注.主要修改：箭头选项选建筑标记,文字选项选ISO标准，调整选项全局比例为图框标题栏放大的倍数,主单位选项精度为0，测量单位比例只有在一张图纸上画不同比例的图时分别设定。
建筑CAD课件图文-绘制建筑结构施工图平面图
绘制建筑平面图
操作步骤-文字标注、尺寸标注
二、尺寸标注 1.定义标注样式
绘制建筑平面图
操作步骤-文字标注、尺寸标注
绘制建筑平面图
操作步骤-文字标注、尺寸标注
2. 标注尺寸 先用线性标注标注一个尺寸，然后且连续标注标注同一道的其他尺
寸
绘制建筑平面图
操作步骤-文字标注、尺寸标注
三、轴线编号绘制 画一个直径为800的圆，要轴线的端点处画一长为500的直线，输入
返回
作业
绘制建筑平面图
1、绘制如图所示单层厂房平面图。
返回
240（墙厚），对正为无（轴线为墙体的中心线）。
绘制建筑平面图
操作步骤-绘制墙线
二、修剪汇交处的多余墙线 修剪汇交处的多余墙线有两种方法，一种是使用修改选项卡中的多线，另
一种是先分解所有墙线，再用修剪命令修剪多余部分。此处使用第二种方法。
绘制建筑平面图
操作步骤-绘制柱子
一、绘制构造柱 • 绘制240X240的矩形 • 图案填充 • 镜像对称柱子
轴线序号（文字高度500），用复制命令将其他轴线编号复制出来，再 双击编号文字进行修改。
绘制建筑平面图
操作步骤-制作楼梯间
一、绘制左上角处的楼梯 1.将下端轴线向上偏移120 2.阵列踏步线：13行，行间距280 3.绘制楼梯扶手：梯井宽60，扶手厚60
绘制建筑平面图
操作步骤-制作楼梯间
4.加剖断线 5.画上下行方向线 6.修改成一层楼梯
绘制建筑结构施工图
绘制建筑结构施工图
建筑结构施工图绘制的基础知识 任务一 任务一操作步骤 任务二 任务二操作步骤 作业
绘制建筑结构施工图
建筑结构施工绘制的基础知识
结构施工图的内容 ➢ 结构设计说明：以文字叙述为主，主要说明工程概况、设计的依据、
CAD建筑平面图绘图步骤全解
CAD建筑平面图绘图步骤:一、设置绘图单位选择［格式］――［单位］:精度由0.000改为0;单位：毫米二、设置绘图界限（即选择打印纸大小）选择［格式］――［绘图界限］:如设A3 :左下角为：0, 0右上角为：420, 297。
（横向，纵向为：297, 420）设A4 :左下角为：0, 0右上角为：297, 210。
（横向，纵向为：210, 297）三、设置绘图参数设置：对象捕捉、对象追踪、正交等开关。
此步骤灵活运用“工具”一一“选项”中设置十字光标、精度、背景颜色等四、设置图层选择［格式］——［图层］：（见书后图层名举例）尽量将图层设置的多，准确，清晰1.如果遇到不想要的图层，可以将图层中的所有内容移到其他图层，再将该图层删掉。
若其他图层有遮挡现象，单击左键选择编辑对象，然后鼠标右键，选择“绘图2. 次序”——前置或者后置五、绘制图框、标题栏在图框、标题栏图层1：1 绘制图框标题栏。
图幅图框（单位mm）1:500 ——A0——14850*10500（左框625，其他250）1:200 ——A1——84000*59400（左框5000，其他2000）1:100 ——A2——59400*42000（左框2500，其他1000）——A3——42000*29700 （左框2500，其他1000）1:50 ——A4——29700*21000（左框1250，其他500）1:30 17820*12600 （左框750，其他300）1:10 ——A2/100——5940*4200 （左框250，其他100）1.如果同一张图纸出现两个比例，放大的比例尺要按照和缩小比例尺的关系进行倍数调整。
比如1:100和1:50在同一个图框中，那么选择1:100的图框，1:100 的图纸按实际尺寸绘图，则1:50的图要按实际尺寸*2 来画图，需要注意的是，在之后的标注里面，1:50 的图要按原尺寸进行标注。
六、确定图框标题栏放大的倍数为满足1：1 绘图，应根据合理布图确定图纸放大的倍数。
建筑CAD绘图平面图详细讲解绘制学习教案
界面组成
CAD界面通常由标题栏、菜单 栏、工具栏、绘图区、命令行 窗口等部分组成。
绘图工具
使用直线、圆、弧、多边形等 绘图工具进行图形绘制。
保存与输出
将绘制好的图形保存为DWG 或DXF格式文件，也可以输出 为PDF、JPG等格式文件。
03 平面图绘制基本 步骤与技巧
设置绘图环境
设置图层，包括轴线、墙体、门窗、标注等图层， 并设置相应的颜色、线型和线宽。
保存图形文件，以便后续编辑和打印输出。
打开CAD软件，新建图形文件。 设置绘图界限，确定图幅大小和绘图比例。
绘制轴线及墙体
使用“直线”命令或“多 段线”命令绘制轴线，注 意轴线的图层、颜色、线 型和线宽设置。
使用“多线”命令或“偏 移”命令绘制墙体，注意 墙体的图层、颜色、线型 和线宽设置。
ABCD
建筑CAD绘图平面图详细讲基础知识 • 平面图绘制基本步骤与技巧 • 平面图绘制实例分析 • 平面图深化设计与表达 • 平面图输出与打印设置 • 总结回顾与拓展延伸
01 引言
目的和背景
目的
本教案旨在详细讲解建筑CAD绘图平面图的基本知识和绘制技巧，帮助学习者掌握CAD软件在建筑领域 的应用，提高绘图效率和质量。
背景
随着计算机技术的不断发展，CAD技术已经成为建筑设计领域不可或缺的工具。掌握CAD绘图技能对于 建筑设计人员来说具有重要意义，不仅可以提高工作效率，还能保证设计质量，满足现代建筑设计的需求。
适用范围和学习对象
适用范围
本教案适用于建筑设计、土木工程、 城市规划等相关专业的学生、教师以 及从事相关行业的专业人员。
CAD软件广泛应用于建筑、机械、电子、航天等领域，可大大提高设计效 率和质量。
建筑平面图的绘制
2 . 绘制阳台线 将“阳台”图层置为当前层。 如图16所示．阳台的外轮廓线为AD、DC线。按常 规方法绘制时．由于D、C两点均不能直接给定，需要 从B点向上引垂直辅助线，从A点向左引水平辅助线， 二者相交后得到D点。最后再进行图线的修剪，显 然．上述操作过程较为繁琐。 如果开启“对象追踪”功能并配合必要的“对象 捕捉”，则操作过程可大大简化。
图1 平面布置
图 所有尺寸标注及轴线 标注绘制完成的平面图
课堂练习： 绘制建筑平面图
要求： 一、比例尺设置 1:100 二、墙体用”多线 “ （MLINE）绘制。 三、墙厚均为240mm 厚（内墙标注除外）。
( 二)
设置绘图环境
在正式绘图之前，首先应根据所绘制图形的特 点，对绘图环境作一些必要的设置。主要涉及图层 的创建，各个图层的颜色、线型、线宽的设定，中 文字体、字型的设定，以及符合建筑制图标准的标 注样式的设定等。由于以上准备工作在绘制所有的 建筑施工图之前都是必不可少的，因此我们要认真 学习和领会，并养成在绘图前先做好准备工作这一 良好的绘图习惯。
建筑平面图的绘制
多线的设置
当绘制一段或多段、由2条或2条以上相互平行 的直线相互连接所组成的图形对象时．就要用到多 线命令。在多线中．组成多重线的单个平行线称为 元素。多线最多可由16个元家组成．每个元素的位 置由其到多线基线的偏移量“offset”来决定，如图 所示。
系统默认的多线偏移量是1。默认多线两端开口 不闭合。在建筑制图中，多线命令可以用在绘制墙 体和窗户中．但要对其样式进行设置。在墙体的多 线样式中要将两条多线的开口闭合．在窗户的多线 样式中要添加两条直线。 执行【格式】| 【多线样式】命今后， 弹出“多线样式”对 话框，如图所示。
1.图层的设置 在CAD中，图层相当于图纸绘图中使用的重叠透 明图纸。图层是图形中使用的主要组织工具．可以 使用图层将各种信息按功能编组，以及执行线型、 线宽、颜色和其他标准的设定。通过创建图层．可 以将类型相似的对象指定给同一个图层并使其相关 联。例如，可以将定位轴线、墙体、门窗及文字、 标注等置于不同的图层上，然后通过对各个团层的 控制来达到控制各个对象的目的。显然，通过使用 图层来管理图形．可达到简便与高效的完美统一。 在本例中．需要创建的图层有轴线、墙体、门 窗、楼梯、阳台、洁具、家具及文本、标注等。各 图层的具体设定如图所示。
CAD绘制楼层平面图的技巧与方法
CAD绘制楼层平面图的技巧与方法CAD（Computer-Aided Design）是一种常用于设计和绘图的软件工具。
在建筑设计中，绘制楼层平面图是一个重要的环节。
本文将介绍CAD绘制楼层平面图的技巧与方法。
首先，在使用CAD软件绘制楼层平面图之前，我们需要准备好相关的设计文件和图纸。
这些包括建筑设计方案、平面图纸的尺寸、图例和比例等。
接下来，打开CAD软件并创建一个新的绘图文件。
根据图纸的尺寸和比例设置绘图的工作空间。
在CAD软件中，我们可以使用不同的绘图单位，如英尺或米，以适应实际需求。
然后，使用CAD软件的基本绘图工具，如直线、圆、多边形等工具，开始绘制楼层平面图的基本轮廓。
这些工具通常可以在CAD软件的工具栏中找到。
通过点击并拖动鼠标，我们可以绘制出平面图的各个墙壁、柱子、门窗等元素。
确保准确地绘制每个元素的长度、宽度和位置。
绘制完基本轮廓后，我们可以使用CAD软件的编辑工具对图形进行调整和修改。
例如，可以选择移动、旋转、拉伸或缩放某个元素，以便更好地符合设计要求。
CAD软件还提供了一些高级编辑功能，如倒角、阵列和镜像等。
这些功能可以大大提高我们的绘图效率和准确性。
在绘制楼层平面图时，我们还需要添加一些图例和文字说明。
例如，我们可以使用CAD软件的文本工具添加房间标签、尺寸标注和其他注释。
确保文本的大小和字体适合图纸的比例，并且清晰可读。
此外，CAD软件还提供了一些高级功能，如图层管理和图形导入。
通过使用图层功能，我们可以分别绘制不同的图层，例如墙壁、家具和设备等。
这样，在后续的编辑和修改过程中，我们可以更方便地对不同图层进行控制。
同时，CAD软件还支持导入其他文件格式，如DWG、DXF、JPEG等。
这样，我们可以在绘图中插入其他设计元素或参考图像，以更好地完成平面图的绘制。
最后，在完成楼层平面图的绘制后，我们应该进行一次全面的检查和审查。
这包括检查所有元素的位置是否准确、尺寸是否一致和图纸是否完整。
