蓄电池充放电作业指导书及曲线
007-二厂蓄电池充放电方案

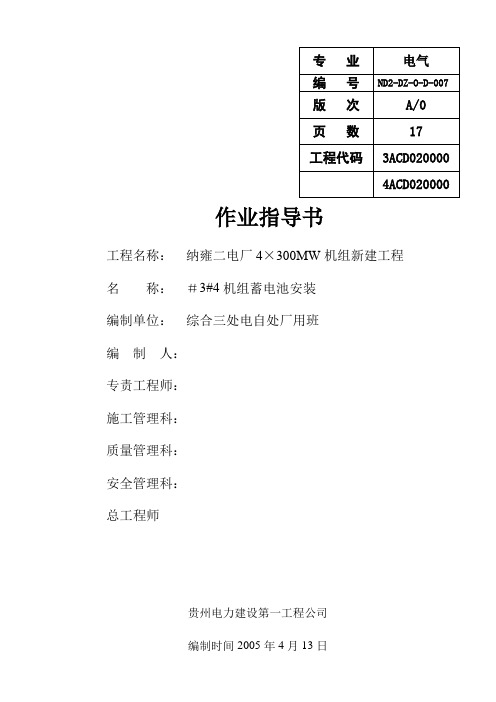

作业指导书工程名称：纳雍二电厂4×300MW机组新建工程名称：＃3#4机组蓄电池安装编制单位：综合三处电自处厂用班编制人：专责工程师：施工管理科：质量管理科：安全管理科：总工程师贵州电力建设第一工程公司编制时间2005年4月13日目录1.编制依据2.工程概况3.施工范围4.施工进度计划5.施工作业条件6.施工人员配备7.施工机工具的配备8.施工作业工艺流程9.施工作业程序、施工方法10. 施工质量要求11. 安全、文明施工措施12. 记录表格和附表附表1 蓄电池安装实物工程量附表2 质量自检记录表附表3 质量自检项目内容附表4 安装质量记录检验表附表5 施工危险级别、风险评估及风险控制对策表附表6 施工进度计划网络图1编制依据：1.1《电气装置安装工程蓄电池施工及验收规范》GB 50172-921.2《电气装置安装工程质量检验及评定规程》第九篇“蓄电池施工质量检验”DL/T1.3《电力建设安全工作规程》DL 5009.1-921.4《安全文明施工手册》1.5《电力建设安全健康与环境管理工作规定》1.6厂家《蓄电池使用说明书》2工程概况：纳雍二电厂4×300MW新建工程，需在主厂房#2集控楼内安装直流系统共六组。
动力用蓄电池由重庆万里蓄电池股份有限公司提供的GAM-1600Ah蓄电池，每组由107个蓄电池组成（共两组）；控制用蓄电池也是由重庆万里蓄电池股份有限公司提供的GAM-500Ah蓄电池（共四组）每组也是由107个蓄电池组成。
3充电前的要求及注意事项：3.13.23.3由于蓄电池施工是在室内进行，建筑移交后就可进行施工。
3.4本次安装的主厂房蓄电池组，蓄电池的调酸、加酸和冲放电的工作，经与重庆万里蓄电池股份有限公司联系，蓄电池的酸液由厂家配制好，到现场后，仅需对蓄电池进行安装、连接、加酸和冲放电等工作。
3.5蓄电池安装前，蓄电池室应具备以下条件：3.5.1蓄电池室应干燥、清洁，具备良好的换气条件；3.5.2蓄电池室的换气扇应安装完毕，且应投运正常；3.5.3蓄电池室内的建筑装饰工程应全部完毕，门窗安装完毕；3.5.4蓄电池室内的照明灯具应安装完毕；3.5.5调酸室的水管和下水道应投入使用。
蓄电池安装及充放电作业指导书6
作业指导书控制页：*注：班组工程师负责每项目上交一本已执行完成的、并通过完善有完整签名的作业指导书。
重要工序进程监控表作业指导书（技术办法）修改意见征集表回收签名（日期）：目录1 编制依据及引用标准 (1)《电气装置安装工程蓄电池施工及验收规范》（GB50172-92） (1)公司《质量、职业健康安全、环境管理手册》（版） (1)《中华人民共和国工程建设强制性条文》第三篇电气、输变电工程（2006年版） (1)厂家相关资料，设计图纸D0904主厂房蓄电池安装图 (1)《电气装置安装工程质量查验及评定规程》DL/T (1)本工程施工组织设计 (1)2 工程概况及施工范围： (1)工程概况 (1)施工范围 (1)3 施工作业人员配备与人员资格 (1)4 施工所需机械装备及工器具量具、安全防护用品配备 (2)5 施工条件及施工前预备工作预备 (2)蓄电池室土建已按要求交安； (2)蓄电池室必需配备好合格的1211灭火器； (2)直流屏和蓄电池检查验收合格。
直流屏安装、调试完毕，具有运行条件。
(2)技术员在项目动工前应向施工人员详细讲解蓄电池安装和充放电的内容、程序及各安全注意事项。
(2)蓄电池充放电属危险和重要项目，为了确保蓄电池充放电的顺利、靠得住进行，蓄电池充放电进程中需联系直流屏厂家和蓄电池厂家到现场配合服务。
(2)6 作业程序、方式及要求 (2)施工作业程序流程图： (2)作业方式及要求 (3)专项技术办法 (4)无 (4)7 质量控制及质量验收 (4)质量控制 (4)中间控制及见证点设置 (5)8 安全、文明施工及环境管理要求和办法 (5)作业环境要求 (5)作业安全要求 (6)9职业健康安全风险控制计划表 (7)10环境因素及控制办法一览表 (8)1 编制依据及引用标准《电气装置安装工程蓄电池施工及验收规范》（GB50172-92）公司《质量、职业健康安全、环境管理手册》（版）《中华人民共和国工程建设强制性条文》第三篇电气、输变电工程（2006年版）厂家相关资料，设计图纸D0904主厂房蓄电池安装图《电气装置安装工程质量查验及评定规程》DL/T本工程施工组织设计2 工程概况及施工范围：工程概况本工程主厂房220V蓄电池组由浙江三辰公司供货，采用德国荷贝克OPZS2型铅酸蓄电池。
球车蓄电池充电作业指导书

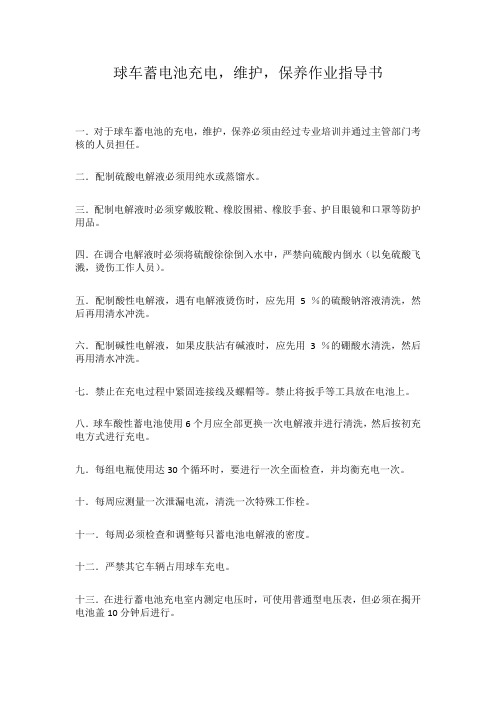

球车蓄电池充电，维护，保养作业指导书一．对于球车蓄电池的充电，维护，保养必须由经过专业培训并通过主管部门考核的人员担任。
二．配制硫酸电解液必须用纯水或蒸馏水。
三．配制电解液时必须穿戴胶靴、橡胶围裙、橡胶手套、护目眼镜和口罩等防护用品。
四．在调合电解液时必须将硫酸徐徐倒入水中，严禁向硫酸内倒水（以免硫酸飞溅，烫伤工作人员）。
五．配制酸性电解液，遇有电解液烫伤时，应先用 5 ％的硫酸钠溶液清洗，然后再用清水冲洗。
六．配制碱性电解液，如果皮肤沾有碱液时，应先用 3 ％的硼酸水清洗，然后再用清水冲洗。
七．禁止在充电过程中紧固连接线及螺帽等。
禁止将扳手等工具放在电池上。
八．球车酸性蓄电池使用6个月应全部更换一次电解液并进行清洗，然后按初充电方式进行充电。
九．每组电瓶使用达30个循环时，要进行一次全面检查，并均衡充电一次。
十．每周应测量一次泄漏电流，清洗一次特殊工作栓。
十一．每周必须检查和调整每只蓄电池电解液的密度。
十二．严禁其它车辆占用球车充电。
十三．在进行蓄电池充电室内测定电压时，可使用普通型电压表，但必须在揭开电池盖10分钟后进行。
十四．妥善保管好防火工具及消防器材，确保其完好、有效。
十五．作业时应穿着规定的劳动保护用品。
十六．认真执行岗位责任制和交接班制度。
十七．认真检查电压表、点温计、密度计及温度计等检测仪表，确保其灵敏可靠。
十八．充电前必须先进行整体检查：（1）电池装置外部应完好，铭牌和防爆标志齐全。
（2）电池装置的型号、额定工作电压。
十九．更换球车电瓶时，必须把球车总开关关闭，先取下电源正，负极连接线，抽出球车车上的锁定插销。
二十．充电工作开始前应先检查充电机及充电机上的仪表，确认指示准确后再进行送电。
二十一．擦净电池箱盖上的灰尘、积水后，打开电池箱清洗干净。
二十二．每次充电前都应对电源装置进行检查，发现问题及时处理。
二十三．检查各电池间连接极柱是否正确，接线端子的连接是否牢固。
二十四．充电机电源的两极不得接反（电源的正极接电池的正极、电源的负极接电池负极）。
蓄电池安装作业指导书
一.总则1.为保证蓄电池组旳工程安装质量，增进工程施工技术水平旳提高，保证蓄电池组旳安全运行，制定本作业指导书，作为统一旳施工作业技术准则。
2.本作业指导书合用于电压为220V及以上，容量为350A·h蓄电池组安装。
3.根据工程实际状况，本指导书重要简介免维护蓄电池施工工艺。
二.工艺流程1.开箱检查设备抵达现场后，应在规定期限内作验收检查，并应符合下列规定：a.包装及密封良好。
b.开箱检查清点数量，型号、规格应符合设计规定；附件齐全，元年无损坏及漏液状况。
c.产品旳技术文献齐全。
d.电池如长期放置，需拧紧密闭气塞，清理洁净，在极柱上涂抹防腐脂。
2.施工准备2.1将蓄电池室打扫洁净，做到清洁、干燥、通风良好。
2.2设备支架安装按照图纸设计尺寸，将厂家所电池支架安装到蓄电池室，找平找正，固定牢固。
如有支架掉漆现象则在电池安装前进行补漆。
2.3半蓄电池逐一用干布擦试洁净，搬运到蓄电池室内。
在搬运摆放过程中，严禁将蓄电池倒置或重叠，严禁是电池正、负极短路。
3.蓄电池安装3.1蓄电池组安装3.1.1蓄电池安装前，应按下列规定进行外观检查：a.蓄电池槽应无裂纹、损伤、槽盖应密封良好。
b.蓄电池旳正、负端柱必须极性对旳，并应无变形；防酸栓、催化栓等部件应齐全无损伤；滤气帽旳勇气性能良好。
c.连接条、螺栓及螺母应齐全。
3.1.2清除蓄电池表面污垢时，应采用酒精擦拭。
3.1.3蓄电池组旳安装应符合下列规定。
a.蓄电池放置旳平台，基架及间距应符合设计规定。
b.蓄电池安装应平稳，间距均匀；同一排、列旳蓄电池应高度一致，排列整洁。
c.连接条及抽头旳接线应对旳，接头连接部分应涂以电力复合脂，螺栓应紧固。
d.有抗需规定期，其抗震设施应符合有关规定，并牢固可靠。
3.1.4蓄电池旳引出电缆旳敷设除应满足《电缆线路施工及二次接线工艺作业指导书》旳内容外，还应满足下列规定：a.电缆旳引出线应用塑料带标明正、负极旳极性，红色为正，兰色为负。
蓄电池检修作业指导书
1号机Ⅰ组、Ⅱ组蓄电池检修作业指导书作业项目：1号机Ⅰ组、Ⅱ组蓄电池充放电试验作业日期：审核：会审：编制：目次1号机Ⅰ组、Ⅱ组蓄电池充放电试验二次回路检修作业指导书 (3)1范围 (3)2本指导书涉及的资料和图纸 (3)3安全措施 (3)4备品备件清单 (4)5修前准备 (4)6检修工序及质量标准 (5)7检修记录，设备试运、调试、试验报告 (6)8不符合项通知单 (11)9完工报告单（格式表格，可附页） (12)10质量签证单 (14)1号机Ⅰ组、Ⅱ组蓄电池充放电试验二次回路检修作业指导书1 范围本规范规定了1号机Ⅰ组、Ⅱ组蓄电池充放电试验检修作业中的检修计划、安全交底、图纸资料、工作标准及检修方法及步骤等。
本规范适用于昌热电厂检修部电气二次班所属1号机Ⅰ组、Ⅱ组蓄电池充放电试验的全部检修作业项目。
2 本指导书涉及的资料和图纸下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
直流系统装置技术说明书、使用说明书、及直流系统二次回路图3 安全措施3.1 准备工作中需要注意的事项囗参加检修的人员进行安全教育和技术培训，达到上岗条件。
囗作业组成员的着装要符合规定、精神状态是否良好。
囗开工前作业负责人要进行安全交底、技术交底，做好危险预想。
囗检查试验仪器的完好性及精确性。
囗检查使用工具的绝缘完好。
囗办理电气检修工作票及危险点分析票，确认工作票所载安全措施是否正确、完备的执行，查对检修设备与运行设备是否明确分开。
3.2 施工过程中需要注意的事项囗严格执行《电业安全工作规程》。
囗每天检查工作班成员着装是否符合规定、精神状态是否良好。
囗每天工作前向工作班成员交代现场安全措施、带电部位及其它注意事项。
囗检修人员要熟悉作业环境，避免碰伤和滑倒。
囗蓄电池室内严禁明火，不得使用电动工器具、电源插座及无防护罩灯。
蓄电池安装及充放电.doc
湖南省火电建设公司作业指导书编制单位工程名称单位工程项目编码版次名称：蓄电池安装及充放电编写日期审核日期会签工程部日期质保部日期安监部日期批准日期作业指导书控制页：配置发放签收表配置配置岗位电子版纸质版签收项目总工√项目工程部√项目质保部√项目安监部√项目专工√项目主管工程师/班长√*班组工程师√施工组长√*注：班组工程师负责每项目上交一本已执行完成的、并经过完善有完整签名的作业指导书。
作业指导书（技术措施）级别重要签名一般√技术交底记录检查项目总工程师专责工程师重大方案执行情况项目总工程师项目生产经理重要工序过程监控表序号重要工序名称执行情况质检工程师签名1 蓄电池架组合2 蓄电池安装就位3 直流屏安装、调试4 蓄电池充放电作业指导书（技术措施）修改意见征集表建议人日期修改建议：回收签名（日期）：目录1 编制依据及引用标准 (1)《电气装置安装工程蓄电池施工及验收规范》（GB50172-92） (1)厂供的安装使用说明书和技术协议； (1)公司《质量、安全健康、环境管理手册》（2004-11-20） (1)《中华人民共和国工程建设强制性条文》第三篇电气、输变电工程（2006年版） (1)设计图纸F4404S-D0901110V及220V蓄电池安装图 (1)本工程施工组织设计 (1)2 工程概况及施工范围： (1)工程概况 (1)施工范围 (1)3 施工作业人员配备与人员资格 (2)4 施工所需机械装备及工器具量具、安全防护用品配备 (2)5 施工条件及施工前准备工作准备 (2)蓄电池室土建已按要求交安； (2)蓄电池室内通风和照明良好;蓄电池室附近有充足的流动水源。
(2)蓄电池室必须配备好合格的1211灭火器; (2)直流屏和蓄电池已到货，并已检查验收合格。
直流屏已安装、调试完毕，具备运行条件。
(2)施工人员熟悉设计原理图，了解安装规程、规范； (2)班组技术员在项目开工前应向施工人员详细讲解蓄电池安装和充放电的内容、程序及各安全注意事项。
通信蓄电池核对性放电试验作业指导书
通信蓄电池核对性放电试验作业指导书一、试验目的通信蓄电池核对性放电试验是为了验证蓄电池的性能和运行状态，确保其能够在断电情况下为通信设备提供稳定可靠的电力支持。
本指导书的目的是提供合理的操作步骤，确保试验的准确性和可靠性。
二、试验仪器与设备1. 核对性放电试验仪2. 通信蓄电池组3. 电压表4. 电流表5. 计时器三、试验准备1. 检查核对性放电试验仪的工作状态，包括电源接入，仪器运行正常等。
2. 检查蓄电池组的连接状态，确保正负极连接正确。
3. 检查电压表和电流表的准确性，确保其量程符合试验要求。
4. 进行试验前的必要记录，包括蓄电池组的型号、容量等信息。
四、试验步骤1. 将核对性放电试验仪的输出端与蓄电池组的正负极进行连接，确保连接牢固。
2. 打开核对性放电试验仪的电源开关，并设置试验参数，包括放电电流、放电时间等。
3. 启动核对性放电试验仪，开始进行试验。
观察电压表和电流表的示数，确保其在正常范围内。
4. 按照设定的放电时间进行放电，记录放电时间、放电电流、电池组电压等相关数据。
5. 当试验结束时，将核对性放电试验仪的电源开关关闭，并断开与蓄电池组的连接。
6. 根据实际情况进行试验数据的处理和分析，在试验报告中进行详细记录。
五、注意事项1. 在进行试验前，务必确保试验仪器和设备的正常工作状态，避免因设备故障导致试验失败或产生安全隐患。
2. 试验时应严格按照设定的放电参数和时间进行操作，避免错误操作导致试验结果的不准确性。
3. 在试验过程中，需随时观察电压表和电流表的示数，确保其正常范围内变化，如有异常情况及时处理。
4. 试验后需对试验数据进行仔细分析和处理，确保结果的准确性。
5. 做好试验记录和报告，包括试验参数、时间、数据等详细信息，以备后续参考。
六、安全注意事项1. 操作人员应熟悉试验仪器和设备的操作规程，并采取必要的安全措施，如佩戴防护手套、护目镜等。
2. 避免在试验过程中发生电击、热身、烟雾等意外情况，如有异常情况应立即停止试验并进行处理。
蓄电池核对性放电作业指导书
清江隔河岩电厂作业指导书1、工作描述：本项工作是按《规程》要求对蓄电池组额定容量的检测,从检测的数据中分析确认蓄电池组的容量是否满足需要。
2、所需资源：2.1 人员要求2.2 工具与材料主要消耗性材料工器具表3、安全措施：3.1 关键过程控制清单3。
2 危险源控制清单4、准备工作:将本项工作（或者包含本项工作）的工作票送达隔河岩电厂中控室，并获得开工许可。
对蓄电池组的整组运行状态及单节电池容量进行测量，对参数不符合要求的做认真核对，对异常的电池应准备进行更换5、要求和放电时的注意事项：(1). 电池容量的检测：对于已运行三年以上的电池，每年进行一次核对性放电试验,放出额定容量的30%-40％(额定容量按实际放电率计算）。
每三年进行一次容量测试，放出额定容量的80%（额定容量按实际放电率计算），记录电池单体电压和总电压。
(2)。
放电前应先检查整组电池的连接处是否拧紧，再根据放电倍率来确定放电记录的时间间隔。
我厂—48V蓄电池组采用向线路逆变放电的方式。
在Ⅰ组电池放电前,应先对Ⅱ组电池进行充电,确保Ⅱ组电池带负载正常巡行。
放电时应紧密注意比较落后的电池,以防某个单体电池过放电。
注意电池有无膨胀现象，及时排气。
(3). 两组蓄电池的充放电操作全部在SWZ智能充放电机上进行。
6、工作程序6。
1 按核对性放电试验,计算出10小时放电率放出额定容量30%-40%所需时间：I = 360Ah I =30At =40%×360Ah/30A =4.8小时6. 2 按容量测试,计算出10小时放电率放出额定容量的80%所需的时间：I = 360Ah I =30At =80%×360Ah/30A =9.6小时6．3进行Ⅰ组蓄电池放电前，应将Ⅱ组蓄电池和高频开关电源倒换成两段母线并联运行的方式，操作如下:(1)断开K2,合上K5,断开K1;然后观察交直流配电Ⅰ、Ⅱ屏电流及电压指示是否正常，无异常，可进行下一步工作。
蓄电池最佳充电曲线
蓄电池最佳充电曲线
蓄电池是汽车等交通工具中不可或缺的能源之一。
一个合适的蓄电池充电曲线可以延长蓄电池的使用寿命，并确保车辆在行驶中拥有足够的能量。
本文将探讨蓄电池最佳充电曲线。
蓄电池充电曲线是指在什么时间充电可以获得最佳的电池性能。
一般来说，蓄电池的最佳充电曲线分为以下几个阶段：充满了电、高速充电、充电完成时。
首先是充满了电。
当蓄电池电量达到80%时，我们建议将车辆停放在一个平坦、宽敞的地方，并等待电池充满。
充满了电的蓄电池具有更高的电压和更长的寿命。
其次是高速充电阶段。
在这个阶段，电池的充电速度非常快，可以在短时间内充满电。
但是，由于高速充电对电池的损害较大，因此建议车辆在平坦、宽敞的地方停车，等待电池充满电。
最后是充电完成时。
在这个阶段，电池已经充满了电，但充电器会逐渐减少对电池的充电电流，直到电流为零。
这个阶段建议将车辆停放在一个平坦、宽敞的地方，并等待电池冷却至适宜的温度。
此外，一个合适的充电器也是确保蓄电池充电效果的重要因素。
不同类型的蓄电池需要使用不同类型的充电器，以确保电池得到最佳充电效果。
最后，需要注意的是，在充电过程中，应当避免使用车辆的启动器。
因为启动器的启动电流会瞬间增大，对蓄电池产生较大的冲击，从而对电池寿命产生不良影响。
总之，蓄电池的最佳充电曲线是一个复杂的问题，需要考虑多种因素。
为了确保车辆在充电过程中能够获得最佳的电池性能，建议按照充电曲线的要求对蓄电池进行充电。
电力蓄电池组充放电特性曲线.Word版-模版
施工单位
项目专业技术负责人：年月日
项目专业质量检查员：年月日
监理单位
年月日
制造单位
/年月日
项目承包单位
/年月日
主开关控制楼110V蓄电池组(0LBN001BT)充放电特性曲线
机组：9工程编号：9-08-01-07-03-00-3-001-003第1页共1页
单位工程名称
开关控制楼设备安装
分部工程名称
蓄电池组安装
分项工程名称
蓄电池安装
检验批工程名称
/
电池型号
GFD-
额定容量A·hຫໍສະໝຸດ 额定电压单体2V整组110 V
电池特性
防酸式
介质状态
液体
电瓶个数
52
制造厂家
东北蓄电池厂
出厂编号
/
出厂日期
蓄电池组放电特性曲线
放电电流：**A；放电时间：**h；单体电池终止电压：***V；放电容量：***A·h
蓄电池组充电特性曲线
充电前电池组电压：***V；初始充电电流：**A；充电电压：***V
说明：
测量人：年月日
记录人：年月日
验收单位
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
蓄电池充放电作业指导书
目次
前言.................................................................. 错误!未定义书签。
1 范围 (1)
2 规范性引用文件 (1)
3 职责和权限 (1)
3.1工作负责人职责 (1)
3.2工作班成员职责 (1)
4 人员技能和劳动组织 (1)
5 工作程序 (1)
5.1工作准备 (1)
5.1.1指定工作负责人 (1)
5.1.2了解设备情况 (2)
5.1.3准备工具和测量设备。
(2)
5.2履行开工手续 (2)
5.2.1危险源、危险点预控 (2)
5.2.2环境因素预控 (2)
5.2.3交代安全措施 (2)
5.3作业流程图 (2)
6 作业内容及要求 (3)
6.1静态放电 (3)
6.2注意事项 (4)
7 记录 (4)
8 修订记录 (4)
附录A (4)
蓄电池充放电作业指导书
1 范围
本标准规定了蓄电池充放电作业人员的工作程序，确保蓄电池充放电操作正确和试验结果准确。
本标准适用于本局110kV、220kV、500kV变电所蓄电池的充放电工作。
2 规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，凡是不注日期的引用文件，其最新版本适用于本标准。
ISO 9001-2008 质量管理体系要求
ISO 14001-2004 环境管理体系规范及使用指南
OHSAS 18001-2007 职业健康安全管理体系规范
DL/T 724-2000 电力系统用蓄电池直流电源装置运行与维护技术规程
3 职责和权限
3.1 工作负责人职责
工作负责人全面负责试验工作的安全，正确安全地组织安排蓄电池充放电工作，工作前对工作班人员详细交代安全注意事项，终结后进行安全小结。
工作负责人负责确认值班员所做的安全措施是否符合现场实际条件，工作班人员所做的安全措施是否正确完备。
工作负责人监督工作班人员安全作业，严格执行本指导书工作程序，审核试验数据，做出分析判断得出正确的结论。
3.2 工作班成员职责
工作班成员遵守《电业安全工作规程》，认真做好工作人员的有关安全措施，互相监督现场安全措施的实施，严格执行充放电试验标准，提供准确的试验数据，按量、质、期要求充放电作业工作。
4 人员技能和劳动组织
充放电工作人员由熟悉本专业业务知识的人员担任，在充放电结束后能根据电池电压进行综合分析判断，作出正确结论。
充放电工作人员应经过专业培训并取得上岗资格证书、了解直流设备及蓄电池的充放电方法、熟悉《电业安全工作规程》和现场安全措施。
表1给出了劳动组织情况。
5 工作程序
5.1 工作准备
5.1.1 指定工作负责人
工作负责人应是由从事直流工作三年以上，熟悉直流充放电技术、具有一定工作经验并经本主管部门批准，文件公布的人员担任。
5.1.2 了解设备情况
查阅电池档案，了解其历史充放电数据并带至现场，以备综合分析。
5.1.3 准备工具和测量设备。
确定试验应准备的工具、测试设备的配备并检查其性能状况。
表2给出了试验工作中应配备工具、测试设备的情况。
表2 工器具项目表
5.2.1 危险源、危险点预控
表3给出了工作中重点预控危险源、危险点。
表3 危险源、危险点预控表
5.2.2 环境因素预控
表4给出了工作中重点预控环境因素。
表4 环境因素预控表
5.2.3 交代安全措施
工作负责人应明确工作地点、检查安全措施并向工作人员交待安全注意事项。
5.2.3.1 工作分工
工作负责人应明确操作人员、记录人员、复核人员。
5.3 作业流程图
图1给出了作业流程图。
图1 蓄电池充放电作业流程图
6 作业内容及要求
1.对蓄电池进行外观检查，连接条是否松动，各连接点是否有氧化物及漏液，蓄电池外壳是
否变形，损坏。
2.测量每节蓄电池电压，并做好记录。
3.将高频开关电源由浮充状态改为均充，对蓄电池进行均衡充电。
4.待高频开关电源由均充自动改浮充后，静止3—5小时，然后对蓄电池进行5小时放电容
量考核测试。
放电操作如下：
6.1 静态放电
系统放电回路的分断是由一带电脱扣的空气断路器完成，在进行静态放电测试前，应先检验放电空开。
方法如下：
在运行监测状态下，合上空开，然后按取消键●，程序退回到主菜单的同时空开脱扣开关动作，空开实现分断。
参数设置
1．在主菜单中选中“参数设置”，按确认键进入。
2．提示符“〈”表示现在可修改项，按确认键移动提示符至静态放电时间，通过按扭▲▼进行调整，并按确认键确认，按取消键●一次可退回上一项，连按取消键●两次，可取消调
整退出菜单。
重新合上空开，须把开关向下按到底，使脱扣开关复位，才能合上空开。
在主菜单中选中“静态放电测试”，然后按确认键■进入，选择电池组号，再按确认键■。
此时，合上待测试电池组对应空开，可听到放电模块中的冷却风机启动旋转的声音。
继续按确认键■，电池静态放电开始。
屏幕将显示放电电流、电池组端电压、放电时间、放电曲线及每节电池电压。
可通过▲▼键翻页查看。
6.2 注意事项
在静态放电测试过程中，有四种情况可使放电终止：
按取消键●，系统中止静态放电测试；
放电测试已到设定的放电时间，系统中止静态放电测试；
有电池电压下跌至设定电压下限，系统报警，面板报警灯ALARM闪亮，蜂鸣器响。
同时静态静态放电测试自动中止，屏幕显示故障电池号数“#”反白；
交流市电失电，系统报警，面板报警灯ALARM闪亮，蜂鸣器响，同时静态放电测试自动中止，屏幕显示“交流故障报警”；
所有测试结果都可在“记录查询”中查看。
按取消键●，退回主菜单，如5分钟内不进行任何操作，将自动回到主菜单。
如有故障电池，更新后还需继续进行测试，应将电池组按正常充电方式充足后，再进行电池静态放电测试。
7 记录
列出执行本标准的结果所产生的报告及记录。
见表5：
表5 记录汇总表
8 修订记录
修订记录，用表6、表7格式
表6 制（修）定记录
附录 A
（规范性附录）
蓄电池放电试验记录
检修记录
电池充放电曲线锂电池
电池特性参数
2、锂电锂电池放电曲线参数
中航锂电放电曲线
锂电池参数
铅酸电池
使用领域：通信系统电力系统不间断电源系统储能系统
放电曲线
风帆铅酸电池参数
镍氢电池
放电特性曲线
春兰高能动力镍氢电池具有优越的放电特性，其单体电池1．2V16Ah常温下以不同倍率进行放电，放电平台稳定，在12C倍率下的放电平台在1V以上。
放电平台曲线如下：
不同温度下进行放电，放电平台稳定，能承受-40℃-55℃的使用温度范围。
放电平台曲线如下所示：
液流电池性能参数。
