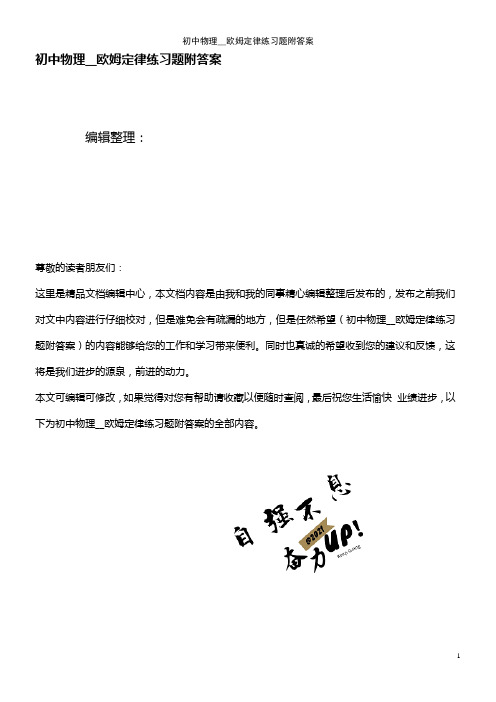

初中物理__欧姆定律练习题附答案编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（初中物理__欧姆定律练习题附答案）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为初中物理__欧姆定律练习题附答案的全部内容。
《欧姆定律》练习题一、选择题1.某同学为研究导体电阻大小与长度、材料、横截面积是否有关,他保持电路两端电压不变,把表中合金线分别接入该电路中测出通过合金线的电流大小进行对比研究,则正确的是:（ ）A 、采用序号1与2对比，是研究电阻大小是否与长度有关B 、采用序号1与3对比，是研究电阻大小是否与长度有关C 、采用序号2与4对比，是研究电阻大小是否与材料有关D 、采用序号3与4对比，是研究电阻大小是否与横截面积有关2.如图所示的两个电路中,电源电压相等，闭合开关S,当滑动变阻器的滑片P 都向右滑动时，灯泡L 1和L 2的亮度变化是（ ）A 、L 1和L 2都变亮B 、L 1和L 2都变暗C 、L 1变亮，L 2变暗D 、L 1变暗，L 2不变第2题 第4题3。
小明在研究“并联电路"特点时，用电流表测得通过灯泡L 1、L 2中的电流分别为1A 和2A ，则下列分析正确的是（ ）A 。
干路电流为3AB 。
L 1的电阻小于L 2的电阻序号 长度m 横截面积mm 2材料 1 1 0。
1 镍铬 2 0。
5 0。
1 镍铬 3 1 0.2 镍铬 410.2锰铜C.L1两端的电压小于L2两端的电压 D。
并联电路中各支路电流一定不同4。
在如图所示的电路中，电源电压为4.5V且保持不变.闭合开关S后,电压表的示数是3V,则( )A、小灯泡两端的电压为3VB、小灯泡两端的电压为1.5VC、向右移动滑片P，电流表压数变小D、向右移动滑片P，电流表示数变大第5题第6题5。
初中物理九年级全册第十二章《欧姆定律》测试(含答案解析)
一、选择题1．一个标有“4V 2W ”字样的灯泡，给它两端加2V电压时，不考虑温度对它电阻的影响，则此时（）A．灯泡中电流为0.5A B．灯泡的电阻为1ΩC．灯泡的实际功率为1W D．灯泡实际功率与额定功率之比为1:4 2．如图所示的电路，闭合开关S后发现L1发光明显，L2只能微弱发光，下列对于这一现象产生原因的分析中，合理的是（）A．灯泡L2断路B．灯泡L2短路C．灯泡L2的电阻较大，其实际功率较小D．灯泡L2的电阻较小，其实际功率较小3．甲、乙两只灯泡，其I–U关系图象如下图所示，现将甲、乙两灯串联在电路中，当甲灯两端电压为2 V时，则A．电源电压为6 VB．乙灯的电阻为5 ΩC．甲灯10 s内电流做功为12 JD．甲、乙两灯总功率为2 W4．下列关于实验电路图，其中说法正确的是A．甲图可以多次测量小灯泡的电功率并能通过求平均值来减小误差B．乙图可以探究灯泡的电功率和电流的关系，并能够进行多次实验找出规律C．丙图可以探究灯泡的电功率和电压的关系，但不能进行多次实验找出规律D．丁图既可以用来测定值电阻的阻值，也可以用来探究电流和电压的关系5．如图是一种自动测定油箱内油面高度的装置，R2是滑动变阻器，它的金属滑片连在杠杆的一端，从油量表（由电流表改装而成）指针所指的刻度，就可以知道油箱内油面的高度，当油面上升时（）A．电压表和油量表示数都变小B．电压表和油量表示数比值变大C．电压表和油量表示数比值不变D．电压表示数变小，油量表示数变大6．如图所示电路中，电源电压恒定，R1为定值电阻，R2为滑动变阻器。
闭合关S后，滑动变阻器滑片P自b向a移动的过程中，电表的变化情况是（）A．A的示数变小，V1的示数不变，V2的示数变小B．A的示数变小，V1的示数不变，V2的示数变大C．A的示数变大，V1的示数变大，V2的示数变小D．A的示数变大，V1的示数变小，V2的示数变大7．如图所示的电路中，电源电压保持不变，开关S1、S2均闭合。
人教版初中九年级物理下册第十七章《欧姆定律》测试题(包含答案解析)(25)
一、选择题1．如图是电路元件甲和乙的I ﹣U 图像，下列说法正确的是（ ）A ．乙为定值电阻B ．当甲两端电压为2V 时，R 甲＝0.2ΩC ．甲和乙两个元件串联接入电路中，电路电流为0.2A 时，电路的电源电压为3VD ．甲和乙两个元件并联接入电路中，当电源电压为2V 时，电路总电流为0.4A2．如图所示，闭合开关S ，小灯泡亮度低，继续调节滑动变阻器，让小灯泡逐渐变亮，这段时间内，若小灯泡电阻变化量的绝对值是1R ∆，滑动变阻器接入电路的电阻变化量的绝对值是2R ∆，则1R ∆和2R ∆大小关系正确的是（ ）A ．1R ∆>2R ∆B ．1R ∆=2R ∆C ．1R ∆<2R ∆D ．无法确定3．小灯泡的I −U 图像如图甲所示，将它与定值电阻R 并联，如图乙所示，闭合开关S 1，电流表的示数为0.2A ；再闭合开关S 2，电流表的示数增加了0.25A 。
则（ ）A ．电源电压为2.5VB ．灯泡的阻值为10ΩC ．定值电阻的阻值为8ΩD ．S 1、S 2都闭合时电流表示数为0.45A4．如图所示是呼气式酒精测试仪的电路图，其传感器是一种气敏电阻R ，其阻值随酒精气体的浓度变大而变大，它与定值电阻R 0串联在电路中，闭合开关，下列有关说法错误．．的是（ ）A．气敏电阻不是定值电阻B．酒精浓度越大，电路中的电流越大C．酒精浓度越大，电压表的示数越大D．没有酒精气体时，气敏电阻仍有一定的阻值5．距离传感器的工作原理如图，物体M在绝缘导轨上平移时，带动滑动变阻器的金属滑杆P一起移动，通过电压表显示的数据，来反映物体移动距离的大小x，假设电压表是理想的，电源电压保持不变，物体M不动时，金属滑杆P处于滑动变阻器中点，闭合开关S 后，下列说法中正确的是（）A．物体M不动时，滑动变阻器上没有电流通过B．物体M不动时，电压表没有示数C．物体M运动时，滑动变阻器上没有电流通过D．物体M运动时，电压表示数会发生变化6．在如图所示的电路中，电源两端电压保持不变。
初中物理欧姆定律——电阻练习题
初中物理欧姆定律——电阻练习题一、填空题1．现有2Ω、4Ω、5Ω、6Ω、8Ω电阻各两只。
需要一只10Ω的电阻，可以把一只2Ω的电阻和一只Ω的电阻串联；也可以把两只Ω的电阻并联后，再与一只6Ω的电阻串联。
2．导线的线芯用铜丝，是因为铜的好；有些材料的导电性能受温度、光照、压强等影响而显著变化，人们利用它们这些性质制成热敏电阻、光敏电阻、压敏电阻等，这种材料叫；当温度降低到足够低时，有些材料的电阻会变为零，这种现象叫做现象。
3．如图所示，AB、CD是长度相同的两根镍铬合金线。
将它们分别接入电路进行实验，研究的是导体电阻大小与导体的关系。
如果再提供一根外形和CD完全相同的锰铜合金线，还可以研究导体电阻大小与导体的关系。
4．甲、乙、丙三根用相同材料制成的均匀合金丝，甲、乙的粗细相同，但甲较长；乙、丙的长度相同，但丙较粗，则这三根电阻丝的电阻值最大的是，最小的是．5．如图电源电压保持不变，闭合开关S，电路正常工作，缓慢移动滑片由a到b，电压表示数将（选填“变大”、“变小”、“不变”）；继续缓慢移动滑片由b到c，实验过程中突然发现电流表示数变小且变为0 ，电压表的示数变大，产生此现象的故障原因可能是．二、单选题6．在图所示的电路中，闭合电键K，当滑片P向右移动时（）A．电压表读数变小，电流表读数变大B．电压表读数变大，电流表读数变小C．电压表读数不变，电流表读数变大D．电压表读数不变，电流表读数变小7．如图所示电路中，当滑片P向右滑动时（）A．电压表示数增大，灯泡变暗B．电压表示数增大，灯泡变亮C．电压表示数减小，灯泡变暗D．电流表示数增大，灯泡变亮8．甲、乙是由同种材料制成且长度相等的两导体，若将它们并联在同一电路中，则关于甲、乙的横截面积S及通过电流电流I的大小判断正确的是A．若S甲>S乙，则I甲=I乙B．若S甲<S乙，则I甲=I乙C．若S甲<S乙，则I甲>I乙D．若S甲>S乙，则I甲>I乙9．如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中。
(苏科版)初中物理九年级上册：第十四章 欧姆定律 单元测试(含答案)
第十四章综合测试一、单项选择题（共11小题；共22分）1.江海里的航标灯要求夜晚亮、白天熄。
人们利用半导体的有关特性制成了能自动点亮、熄灭的航标灯装置，实现了自动控制，这是利用了半导体的（）A.光敏性B.压敏性C.热敏性D.三种特性都利用了2.下列用电器中，可能不需要用到变阻器的是（）A.电视机B.收音机C.调光书写台灯D.手电筒3.图中，能正确描述电阻一定时，电流随电压变化的图象是（）A.B.C.D.4.李明同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图象，下列说法中错误的是（）A.当在导体乙的两端加上1V的电压时，通过乙导体的电流为0.1AB.将甲、乙两导体并联接到电压为2V的电源上时，干路中的电流为0.6AC.导体甲的电阻小于导体乙的电阻D.导体两端的电压为零时，导体的电阻也为零5.下列四位科学家中，以他的名字命名电阻单位的是（）A.安培B.欧姆C.瓦特D.伏特6.如图是学生设计的模拟调光灯电路。
闭合开关后，移动回形针，发现灯泡发光，但亮度几乎不变，产生这一现象的原因可能是（）A.灯泡的阻值相对铅笔芯太大B.铅笔芯的总阻值太大C.灯泡被短路D.电源断路7.一位同学在做实验时，需要阻值为5欧的电阻一个，但手边只有4欧和10欧的电阻各两个，则下列办法可行的是（）A.将两个4欧的电阻串联起来B.将两个10欧的电阻并联起来C.将两个4欧的电阻并联起来D.将两个10欧的电阻串联起来8.小明用控制变量法探究电流与电阻的关系时，电路如图所示，在实验中，当A、B两点间的电阻由5Ω换成10Ω时，他下一步应采取的正确操作是（）A.只需将电池数增加一倍B.只需将电池数减半C.将滑动变阻器滑片适当向左移动D.将滑动变阻器滑片适当向右移动9.在研究“导体电阻的大小与哪些因素有关”的实验中，将一根粗细均匀的导体截成A、B两段后分别接入电路中，如图所示，则这是用来研究（）A.导体电阻与横截面积的关系B.导体电阻与材料的关系C.导体电阻与长度的关系D.导体电阻与温度的关系10.下列说法中，不正确的是（）A.相同的电压加在阻值不同的导体两端，电流一定不同B.用不同的电阻研究电流和电压的关系，得到的结论都一样C.同一电阻，它两端电压越大，通过它的电流也越大D.当加在某电阻两端的电压改变时，该电阻两端的电压与电流的比值也随着改变11.一根锰铜线的电阻为R，要使这根连入电路的导线电阻变小，可采用的方法是（）A .减小导线两端的电压B .增大导线中的电流C .将导线对折后连入电路D .将导线拉长后连入电路二、填空题（共8小题；共24分）12.就导电性能来说，有些物质如硅、锗等，其导电性能介于导体和绝缘体之间，称作________。
物理易错题专题复习-欧姆定律练习题含答案
一、初中物理欧姆定律问题1．两江的物理大组长在测完电阻后， 把测量过的一个灯泡和一个定值电阻串联起来进行实验．图甲中的A 、B 分别为小灯泡和定值电阻的I U -图象， 小灯泡和电阻的连接情况如图乙所示，电源电压8 V ，下列说法正确的是A ．小灯泡电阻随温度的增大而减小B ．灯泡的实际电功率为0.6 WC ．定值电阻的阻值为0.05ΩD ．定值电阻的电功率为0.8 W 【答案】B 【解析】 【详解】 A ．由图甲结合UR I=可知，灯泡两端的电压增大时，灯泡的电阻增大；此时灯泡的实际功率增大，灯丝温度也在升高，由此说明，灯丝的电阻随温度的升高而增大，故A 错误； B ．灯泡和定值电阻串联，电流相等，电压之和等于电源电压，由图甲知，当电流为0.3A 时，灯泡两端电压为2V ，定值电阻两端电压为6V ，总电压为8V ，则灯泡的实际功率：2V 0.3A 0.6W L L P U I ==⨯=故B 正确；C ．由B 项数据可知，电阻的阻值：6V20Ω0.3AR U R I ===， 故C 错误；D ．电阻的实际功率：6V 0.3A 1.8W R R P U I ==⨯=，故D 错误。
2．如图甲所示的电路中，电源电压保持不变，闭合开关 S 后，滑片 P 从 b 端移动到 a 端的过程中，电压表示数 U 与电流表示数 I 的关系图像如图乙所示，下列判断正确的是（ ）A ．电源电压为 4VB ．电路总功率的最大值为 2.4WC ．R 1 电功率的最小值为 0.4WD ．R 2 的最大阻值为 10Ω【答案】C 【解析】 【详解】由图甲可知，两电阻串联，电压表测R 2两端的电压，电流表测电路中的电流；当滑片于a 端时，其接入电路电阻为0，电路中的电流最大，由图乙可知I 1=0.6A ，由UI R=可得，电源的电压1110.6A U I R R ==⨯…①当滑片于b 端时，变阻器接入电路中的电阻最大，电路中的电流最小，由图乙可知，I 2=0.2A ，U 2=4V ，则滑动变阻器的最大阻值2224V=20Ω0.2AU R I == 故D 错误；因串联电路中总电压等于各分电压之和，所以电源的电压21210.2A 4V U I R U R =+=⨯+…②因电源的电压不变，由①②可得110.6A 0.2A 4V R R ⨯=⨯+解得：R 1=10Ω，电源的电压10.6A 0.6A 10Ω6V U R =⨯=⨯=故A 错误； 电路消耗的最大功率116V 0.6A 3.6W P UI ==⨯=故B 错误；R 1电路消耗的最小功率221210.2A 10Ω0.4W P I R ==⨯=（） 故C 正确。
物理欧姆定律专题练习(及答案)含解析精选全文
可编辑修改精选全文完整版物理欧姆定律专题练习(及答案)含解析一、欧姆定律选择题1．在综合实践活动课上，小明把一只用半导体材料制成的电阻R x与滑动变阻器R串联接在电压恒为6V的电路中，如图甲所示．闭合开关，滑动变阻器的滑片P由a端向b端移动的过程中，电流表和电压表示数变化情况如图乙所示，针对该实验过程，下列结果正确的是（）A. R x是定值电阻，其阻值为6ΩB. 电路消耗的最小功率为0.6WC. 滑动变阻器的最大阻值为50ΩD. 当P从a端移向b端时，R x的阻值变大【答案】 B【解析】【解答】由电路图可知，电阻R x与滑动变阻器R串联，电压表测滑动变阻器两端的电压；当滑动变阻器的滑片P位于a端，滑动变阻器接入电路的阻值最大，电路总电阻最大，电路中的电流最小，由图象可知，最小电流I最小=0.1A，电路消耗的功率最小：P最小=UI最小=6V×0.1A=0.6W，故B正确.当电路中的电流最小时，对应电压表示数U滑=4.5V，由欧姆定律得，滑动变阻器的最大阻值：，故C错误.根据串联电路电压规律可知，电阻R x两端的电压：Ux=U-U滑=6V-5.0V=1V，此时R x的阻值：当滑动变阻器的滑片P位于b端，滑动变阻器接入电路的阻值为零，电路总电阻最小，电路中的电流最大，由图象可知，最大电流I最大=1.0A，则电阻R x两端的电压：U x′=U=6V，此时R x的值由上述可知，R x不是定值电阻，故A错误.当P从a端移向b端时，R x的阻值变小，故D错误.故答案为：B.【分析】分析电路图确定滑动变阻器和R x的连接方式及电压表所测的电压，分析出滑片在a端和b端时滑动变阻器应用的阻值，由图象乙确定出对应的电流值，由欧姆定律和电功率的公式进行计算即可解答.2．有两只分别标有”6V3W“和”9V3W“的小灯泡L1、L2，不考虑温度对灯丝电阻的影响，下列说法正确的是（）A. L1和L2正常工作时的电流一样大B. L1和L2串联在一起同时使用时，两灯一样亮C. L1和L2并联在一起同时使用时，两灯消耗的功率一样大D. 将L1串联在一个12Ω的电阻，接在电源电压为12V的电路中，L1也能正常发光【答案】D【解析】【解答】解：A．由P=UI可得，两灯泡正常发光时的电流分别为：I1= = =0.5A，I2= = = A，所以两灯泡正常发光时的电流不一样，故A错误；B．由P=UI= 可得，两灯泡的电阻分别为：R1= = =12Ω，R2= = =27Ω，两灯泡串联时通过的电流相等，但灯泡的电阻不同，由P=I2R可知，两灯泡的实际功率不相等，亮度不同，故B错误；C．L1和L2并联在一起同时使用时，它们两端的电压相等，但灯泡的电阻不同，由P= 可知，两灯泡消耗的电功率不相等，故C错误；D．将L1串联在一个12Ω的电阻时，电路中的总电阻R总=R1+R=12Ω+12Ω=24Ω，电路中的电流I= = =0.5A，因电路中的电流和灯泡L1正常发光时的电流相等，所以L1能正常发光，故D正确．故选D．【分析】（1）灯泡正常发光时的电压和额定电压相等，根据P=UI求出两灯泡的正常发光时的电流，然后比较两者的关系；（2）根据P=UI= 求出两灯泡的电阻，根据串联电路的电流特点和P=I2R比较两灯泡的实际功率关系，实际功率大的灯泡较亮；（3）L1和L2并联在一起同时使用时，它们两端的电压相等，根据P= 比较两灯泡消耗的电功率关系；（4）将L1串联在一个12Ω的电阻时，根据电阻的串联和欧姆定律求出电路中的电流，然后与灯泡L1正常发光时的电流相比较判断其是否能正常发光．3．如图所示的电路，闭合开关S，当滑片P向左移动时，不考虑灯丝电阻受温度影响．下列说法正确的是（）A. 小灯泡变亮B. 电流表示数变大C. 电压表示数变小D. 电路的总功率不变【答案】D【解析】【解答】解：因电压表的内阻很大、在电路中相当于断路，所以，滑片移动时，接入电路中的电阻不变，此时灯泡与滑动变阻器的最大阻值串联，电压表测滑片右侧部分两端的电压，电流表测电路中的电流，由I= 可知，电路中的电流不变，即电流表的示数不变，故B错误；因灯泡的亮暗取决于实际功率的大小，所以，由P=I2R可知，灯泡的实际功率不变，亮暗不变，故A错误；由P=UI可知，电路的总功率不变，故D正确；当滑片P向左移动时，电压表并联部分的电阻变大，由U=IR可知，电压表的示数变大，故C错误．故选D．【分析】根据电压表的内阻很大、在电路中相当于断路可知滑片移动时接入电路中的电阻不变，此时灯泡与滑动变阻器的最大阻值串联，电压表测滑片右侧部分两端的电压，电流表测电路中的电流，根据欧姆定律可知电路中电流的变化，根据P=I2R可知灯泡实际功率的变化，进一步判断亮暗的变化，根据P=UI可知电路总功率的变化，根据滑片的移动可知滑片右侧部分电阻的变化，根据欧姆定律可知电压表示数的变化．4．对于某一确定的导体，影响该导体电流大小的物理量是（）A. 通电时间B. 电荷量C. 电压D. 质量【答案】 C【解析】【解答】解：（1）由欧姆定律可知，对于某一导体，通过导体的电流与导体两端的电压成正比，所以对于某一确定的导体，通过导体电流大小决定于导体两端的电压，故C正确；（2）导体电阻和电压决定了通过导体的电流大小，即在一定时间内通过导体横截面的电荷量的多少，电流的大小与质量无关，故ABD错误．故选C．【分析】对于某一导体，电阻一定，通过导体的电流与导体两端的电压成正比，据此分析选择．5．在如图所示电路中，电源电压相同且不变，电路元件均完好，电流表A1的示数比A2大，下列方案中有可能使两电流表示数相同的有（）方案：①用一个更小的电阻替换R3②将如图（a）中的R2与（b）中的R1互换③用一个更大的电阻替换R2④将如图（a）中的R1与（b）中的R3互换A. 0个B. 1个C. 2个D. 3个【答案】C【解析】【解答】a图R1、R2并联，电流表A1在干路上，b图R1、R3串联，电源电压相同且不变，电流表A1的示数比A2大，要使两电流表示数相同，可以减小A1的示数或者增大A2的示数，根据欧姆定律可知，可以用一个更小的电阻替换R3或者用一个更大的电阻替换R2，故①③符合题意；因R1、R2、R3的大小未知，故②④不确定。
人教版初中物理九年级第十七章《欧姆定律》动态电路分析专题训练(含答案)
人教版初中物理九年级第十七章《欧姆定律》动态电路分析专题训练（含答案）一、单选题1、如图所示电路，电源电压不变，当开关S闭合，变阻器滑片P向b端滑动时( )A.电流表示数变小，电压表示数变大B.电流表示数变大，电压表示数变大C.电流表示数变大，电压表示数不变D.电流表示数变小，电压表示数不变2、如图，电源电压不变，闭合开关后，将滑动变阻器的滑片向右移动时，电路中( )A.电路的总电阻变小B.电流表的示数变大C.电压表的示数不变D.小灯泡的亮度变暗3、如图，电源电压保持不变，当开关闭合，滑动变阻器的滑片从左向右滑动时，下列判断正确的是( )A.电压表示数变大，灯变亮B.电压表示数变小，灯变亮C.电压表示数变大，灯变暗D.电压表示数变小，灯变暗4、如图所示，电源电压不变，R1是定值电阻，闭合开关S,滑片P向左移动时( )A.A1的示数不变B.A2的示数不变C.R2接入电路的电阻变小D.V与A1比值变小5、如图所示，这是小明设计的压力计电路原理图，当闭合开关S,A板受到向下的压力F增大时( )A.电流表A的示数变大B.电压表V的示数不变C.滑动变阻器R2接入电路中的电阻值变小D.电压表V的示数与电流表A的示数的比值变大6、如图所示，将滑动变阻器R1与定值电阻R2接入电源电压不变的电路中，闭合开关S,各表均有一定示数，滑动变阻器的滑片向右滑动到某一位置，电压表V1、V2,示数的变化量分别为∆U1、∆U2，下列说法正确的是( )A.V1示数变大，V2示数变小B.V1示数变大，∆U1>∆U2C.V1示数变小，V2示数和电流表示数之比变小D.V1示数变大，V2示数和电流表示数之比变小7、如图为一种测量环境湿度仪器的简化工作原理图。
电源电压恒为6V,定值电阻R为15Ω，R0为湿敏电阻，其阻值随环境湿度的增加而减小，阻值范围为10~20Ω，电压表量程为0~3V,电流表量程为0~0.6A。
闭合开关S,当环境的湿度增加，在保证两电表安全的情况下，下列说法中不正确的是( )A.R0在电路中的最小电阻值为15ΩB.电压表示数与电流表示数的比值不变C.通过R的最大电流为0.2AD.电流表示数变大，R0两端的电压变大8、如图所示的电路中，电源电压不变，R为定值电阻。
备战中考物理压轴题专题复习—欧姆定律的综合及详细答案
备战中考物理压轴题专题复习—欧姆定律的综合及详细答案一、初中物理欧姆定律问题1．如图所示的电路中，电源电压保持不变，R为定值电阻，当开关闭合时，标有“8V8W”的小灯泡L恰好正常发光；若保持定值电阻R不变，将L换成另一只标有“8V4W”的小灯泡，闭合开关后，小灯泡工作时消耗的实际功率A．大于4WB．等于4WC．小于4WD．无法确定【答案】A【解析】【分析】【详解】根据公式可知，当额定电压相同时，额定功率越大，电阻越小，所以“8V8W”的灯泡电阻小，“8V4W”的灯泡电阻大；根据串联电路电阻的分压特点可知，改接后，灯泡两端的电压变大，大于8V，所以这只灯泡消耗的功率大于4W．2．在图所示的电路中，电源电压U保持不变。
现有如下两种操作：①用电压为2U的电源替换原来的电源；②将滑动变阻器滑片向右移。
其中可以使电流表A1示数与A2示数的比值变大的操作有A．只有①可行B．只有②可行C．①②都不行D．①②都可行【答案】B【解析】【详解】由图可知，R1和R2并联，电流表A1测量干路中的电流，电流表A2测量通过R2的电流，用电压为2U的电源替换原来的电源，两电阻不变，由I=可知电流表A1示数与A2示数大小不变，两电表示数之比也不变，不可行；并联电路中各个用电器两端的电压相等，由并联电路电流的特点和欧姆定律可知，电流表A1示数与A2示数的比值，将滑动变阻器滑片向右移，接入电路中的电阻变大，即R2的阻值变大，R1的阻值不变，变大，变大，电流表A1示数与A2示数的比值变大，②可行，故选B。
3．如图所示的电路，电源电压不变，R1为热敏电阻，其阻值随温度的升高而减小．闭合开关S，当监控区的温度升高时，电压表示数U与电流表示数I的关系图象是A．B．C．D．【答案】C【解析】【分析】【详解】由电路图可知，R1与R2串联,电压表测R1两端的电压，电流表测电路中的电流。
A．因热敏电阻的阻值随温度的升高而减小，所以，当温度升高时，热敏电阻R1的阻值变小，电路中的总电阻变小，由I＝可知，电路中的电流变大，即电流表的示数变大；热敏电阻R1的阻值变小，由串联分压原理可知，R1两端的电压减小，即电压表的示数减小；由上述分析可知，当电流表示数I变大时，电压表的示数U减小，故A图象错误；BCD．根据串联电路的电压特点和欧姆定律可得,电压表示数U1＝U总−U2＝U总−IR2因U总、R2是定值，所以，电压表示数U1与I为一次函数，其图象是一条倾斜的直线，且电流增大时，电压变小，故C图象正确，BD图象错误。
初中物理专题复习25欧姆定律(解析版)
专题25 欧姆定律【考点预览】考点1 电流与电压的关系考点2 电流与电阻的关系考点3 欧姆定律的简单计算考点4 伏安法测电阻考点1 电流与电压的关系【经典真题】小明想探究“电流跟电压的关系”，电源电压恒为3V ，电阻R 阻值为5Ω，滑动变阻器标有“20Ω 1A”字样。
（1）如图是小明连接的实验电路图，分析发现电路连接存在一些问题，请你只改动一根导线使电路符合要求，请在要改动导线上打“×”，请用笔画线代替导线画出要添加的导线______；（2）小明刚连完最后一根导线，发现两电表指针立即发生偏转，其原因可能是______；（3）解决问题后，闭合开关，调节滑动变阻器，小明得到五组数据（如上表）：①获得第3组实验数据后，要想得到第4组数据，应将滑片P 向______（选填“A ”或“B ”）端移动；①分析论证时，同组小丽通过计算，认为表中有一组可能是错误的，请指出她认为错误的数据组次及原因______；①排除错误数据后，分析可得：电阻一定时，导体中的电流跟导体两端的电压成______比。
【答案】开关没有断开B第1组数据，当滑动变阻器接入电路中的阻值最大时电路中的电流为0.12A正【详解】（1）[1]探究电流与电压的关系，电压表要并联到定值电阻的两端，原图电压表并（2）[2]刚连完最后一根导线，两电表指针立即发生偏转，其原因可能是在连接电路时，开总12实际电路中的最大总电阻小于30Ω，所以第1组数据错误，原因是电路中的电流不可能为0.1A。
①[5]由表中数据可知，电压增大为原来的几倍，通过的电流也增大为原来的几倍，即：电阻一定时，导体中的电流跟导体两端的电压成正比。
【常用结论】（1）连接电路时，开关应处于断开状态。
（2）滑动变阻器的滑片处于阻值最大位置。
（3）多次实验目的是避免偶然性。
【易错点】在电阻一定时，导体中的电流与加在导体两端的电压成正比（不能说电压与电流成正比）【经典变式练】1.如图甲所示，在“探究通过导体的电流与导体两端电压的关系”实验中，某小组选用两节新干电池作为电源，选用规格为“20Ω，1A”的滑动变阻器等器材进行实验。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
欧姆定律练习题 1 《欧姆定律》练习题 一、 选择题 1.某同学为研究导体电阻大小与长度、材料、横截面积是否有关，他保持电路两端电压不变，把表中合金线分别接入该电路中测出通过合金线的电流大小进行对比研究，则正确的是：（ A ） A、采用序号1与2对比，是研究电阻大小是否与长度有关 B、采用序号1与3对比，是研究电阻大小是否与长度有关 C、采用序号2与4对比，是研究电阻大小是否与材料有关 D、采用序号3与4对比，是研究电阻大小是否与横截面积有关 2.如图所示的两个电路中，电源电压相等，闭合开关S，当滑动变阻器的滑片P都向右滑动时，灯泡L1和L2的亮度变化是（ D ） A、L1和L2都变亮 B、L1和L2都变暗 C、L1变亮，L2变暗 D、L1变暗，L2不变
第2题 第4题 3.小明在研究“并联电路”特点时，用电流表测得通过灯泡L1、L2中的电流分别为1A和2A，则下列分析正确的是（ A ） A.干路电流为3A B.L1的电阻小于L2的电阻 C.L1两端的电压小于L2两端的电压 D.并联电路中各支路电流一定不同 4.在如图所示的电路中，电源电压为4.5V且保持不变.闭合开关S后，电压表的示数是3V，则（ B ） A、小灯泡两端的电压为3V B、小灯泡两端的电压为1.5V C、向右移动滑片P，电流表压数变小 D、向右移动滑片P，电流表示数变大
第5题 第6题
序号 长度m 横截面积mm2 材料 1 1 0.1 镍铬 2 0.5 0.1 镍铬 3 1 0.2 镍铬 4 1 0.2 锰铜 欧姆定律练习题
2 5.如图电路，电源电压保持不变，R0为定值电阻.闭合开关S，当滑动变阻器的滑片P在某两点之间来回滑动时，电流表的示数变化范围是0.5~1.5安，电压表的示数变化范围是6~3伏.则电源电压为（ B ） A.6伏 B.7.5伏 C.9伏 D.15伏 6.在图中的电路中，电源电压保持不变.闭合开关S后，小灯发光较暗.过了一会儿，小灯亮度明显变亮，而电压表与电流表示数的比值不变，则下列判断中正确的是 ( C ) A. 电阻R断路，电流表示数变小 B. 电阻R短路，电压表示数变小 C. 电阻R断路，电流表示数变大 D. 电阻R短路，电压表示数变大 7.张华同学在探究通过导体的电流与其两端电压的关系时，将记录的实验数据通过整理作出了如图所示的图像，根据图像，下列说法错误的是( B ) A.通过导体A的电流与其两端的电压成正比 B.导体A的电阻大于导体B的电阻 C.当在导体B的两端加上1V的电压时，通过导体B的电流为0.1A D.将A、B两导体串联后接到电压为3V的电源上时，通过导体的电流为0.2A
第7题 第8题 第9题 8.一次实验中，郝奇同学连接了如图所示的电路，电源电压为6V且保持不变，电阻R1=8Ω，滑动变阻器R2的最大阻值为10Ω.他所选用的电压表量程为0～3V，电流表量程为0～0.6A.为了保证电路安全，实验中滑动变阻器接入电路的阻值范围是( C ) A.0～2Ω B.0～8Ω C.2Ω～8Ω D.8Ω～10Ω 9.如图所示，将两只额定电压相同的灯泡L1、L2串联在电路中，闭合开关S后，发现L1亮，L2不亮.对此有下列几种猜想，其中可能的是（ D ） ① L2灯丝断了，灯座未短路② 灯泡L2的电阻太小③ 灯泡L2两端电压较大④ 通过灯泡L1、L2电流不等⑤ 灯泡L2的灯座被短路 A.① B.①③ C.③④ D.②⑤ 10.小刚用图所示电路探究“一段电路中电流跟电阻的关系”.在此实验过程中，当A、B两点间的电阻由5Ω更换为10Ω后，为了探究上述问题，他应该采取的唯一操作是( B ) A.保持变阻器滑片不动 B.将变阻器滑片适当向左移动 C.将变阻器滑片适当向右移动 D.适当增加电池的节数 欧姆定律练习题 3 二、填空题 11.若导体两端电压为6V时，通过它的电流强度是0.1 A，则该导体的电阻大小为____60____Ω；若该导体两端电压为3V，则通过它的电流强度为_____0.05___A；若两端电压为零，则该导体的电阻为____60____Ω. 12.如右图所示路中，电源电压为6V，电压表示数为2V，R2=20Ω，
电流表的示数为____0.1__A，R1的阻值为_______40__Ω.
13.小明设计了如图所示的压力测量仪，可以反映弹簧上方金属片受到压力大小.其中R′是滑动变阻器，R是定值电阻，电源电压恒定不变，压力表实际是个电压表.当金属片受到的压力增大时，变阻器的阻值 变大 ，压力表示数 变大 （选填“变大”、“变小”或“不变”） 14.有一电阻为30Ω的电灯，在正常工作时它两端的电压为12V.要把电灯接在36V的电路上，需要给它_串_______联一个_____60__Ω的电阻. 15.两定值电阻甲、乙中的电流与电压关系如图所示，甲的电阻为_______5__Ω；将甲和乙并联后接在电压为2.0V的电源两端，干路中的电流为_____0.6______A.
第13题 第15题 第16题 16.如图所示，电源电压为6V，并保持不变，当S1、S2闭合，S3断开时，电流表示数为0.5A，则R1的电阻值为 12
只闭合S3，电压表示数是24 V. 17.现有两个电阻分为为10Ω和15Ω，把它们接入一电路中，电源电压为6V，则流过源的最大电流为____1____A，最小电流为_____0.24____A. 三、实验与探究题（本共3题，每空3分，共30分） 18.在探究“电流跟电压、电阻关系”的过程中，某同学按图所示的电路图连接实物后，该同学做如下步骤： 步骤1：保持定值电阻R的阻值不变，闭合开关S后，使R两端的电压成倍数变化，如2V、4V、6V，分别读出并记录对应于不同电压下的电流表示数，比较每次电流表的示数是否成整数倍的变化. 步骤2：保持每次定值电阻两端电压保持不变，换用不同的定值电阻，使电阻成整数倍的变化，如5Ω、10Ω、15Ω，分别读出并记录对应于不同阻值的电流表的示数，比较每次的电阻值与电流值的乘积是否相等. 欧姆定律练习题 4 （1）“步骤1”的设计目的是为了探究 研究导体中的电流与导体两端电压的关系 ； （2）当某同学在按“步骤2”做时，选一个“5Ω”的电阻，测得电流表示数为0.2A，当换“10Ω”来做时，发现电流表的示数不是0.1A，（不考虑温度对电阻的影响），你认为电流表的读数将会是 大于 （填“大于”、“小于”）0.1A，滑片应该向 右 移动（选填“左”、“右”），此时，手和眼睛的分工是 手移动滑动变阻器的滑片，眼睛观察电压表的示数 . （3）如果在闭合开关S后，该同学发现电压表的示数等于电源电压值，造成此现象的可能原因是： 滑动变阻器的滑片位于最左端 . 19.如图所示，是一种自动测定油箱内油面高度的装置.R是滑动变阻器，它的金属片是杠杆的一端.从油量表(由电流表改装而成)指针所指的刻度，就可以知道油箱内油面的高度. （1）当油箱向外输油时，油量表的示数将 减小 . （2）若图中电源电压为24V，电流表的量程为0-0.6A，滑动变阻器的最大值为80Ω，为了保证电流表不超量程，保护电阻R/的最小阻值应是 40 __Ω. 20.在“伏安法测电阻”的实验课中，老师提供了以下器材：几节干电池、3个已知阻值的电阻RL(5欧、8欧、12欧)、1只最大阻值为10欧的滑动变阻器、被测电阻，2个开关，电压表和电流表各1只、导线若干.实验前老师启发同学们，为了使测定的电阻值更精确，采用多次测量取平均值的方法.甲、乙、丙、丁四个小组分别设计了以下可测电阻Rx的四个方案(如下图)，每个方案只变化一种元件或改变状态，且四个组的变化都不相同，并都顺利完成了实验.依据实验方案回答：
（1）实验中测得下表所示数据，该方案是 甲小组的； （2）为达到多次测量电流和电压值的目的，乙小组在实验中操作时需要更换 电池节数 ； （3）上述四个实验方案最佳的是 丙 小组. 四、计算题 21.现有两个电阻元件，其中一个是由金属材料制成的，它的电阻随温度的升高而增大，而另一个是由某种半导体材料制成的，其电阻随温度的升高而减小.现将其中一个元件欧姆定律练习题 5 Ro进行测试，测得其电流与加在它两端的电压值，测试数据如下表所示. U/V 0.40 0.60 0.80 1.00 1.20 1.50 1.60 I/A 0.20 0.45 0.80 1.25 1.80 2.81 3.20 (1)根据表中数据，判断元件R0可能是由上述哪类材料制成的，并简要说明理由.
(2)把元件R.接人如图所示的电路中，闭合开关后，电流表读数为1.8A.已知电路中的电源电压为3V，此时定值电阻R的电阻为多大?
22.如图所示，电源电压6V不变，滑动变阻器R1的最大阻值是20，当S断开，把滑片P滑至b端时，电流表读数是0.2A；当S闭合，把滑片P滑至a端时，灯L恰能正常发光，电流表读数是1A，求R2和灯泡L的阻值.
欧姆定律习题答案 一、选择题 1.A 2.D 3.A 4.B 5.B 6.D 7.B 8.C 9.D 10.B 二、填空题 11.60 0.05 60 12.0.1 40 13.变大 变大 14.串 60 15.5 0.6 16.12 24 6 17.1 0.24 三、实验与探究题 18.（1）研究导体中的电流与导体两端电压的关系 （2）大于 右 手移动滑动变阻器的滑片，眼睛观察电压表的示数 （3）滑动变阻器的滑片位于最左端，相当于导线（或电阻R接线柱松动等） 19.（1）减小 （2）40 20.（1）甲 （2）电池的节数 （3）丙 四、计算题 21.（1）半导体 因为当电压变大时，导体的温度升高，导体的电阻在逐渐减小 （2）1Ω. 22.当S断开，把滑片P滑至b端时，R2与R1串联，I1=I2=0.2A R1=20Ω
U1=I1R1=0.2A×20Ω=4V
