《机械CADCAM》考题
机械CADCAM模拟试卷(共三套包答案)
CAD／CAM模拟试题（一）一、填空题(每空2分，共20分)1．在零件分类方法中，生产流程分析法可以分为关键_______法、顺序________法和________分析法。
2．图标菜单段标题固定为________，子莱单标题之下的第______项为图标菜单的标题，图标菜单只能通过________菜单或________菜单调用。
3．数控机床的________环控制系统没有反馈测量系统，________环控制系统的测量元件装在丝杠或伺服马达端部，用来检测丝杠或伺服马达的回转角，间接测出机床运动部件的________，经反馈送回控制系统。
二、单项选择题(每小题3分，共24分。
从供选择的答案中选出正确的答案，将其编号填入括号内)1．列表框包括六个属性，下列不属于列表框的属性是( )。
A．edit-limit B．labelC．list D. tabs2．图像按钮包括三个属性，下列不属于它的属性是( )。
A. allow_acceptB. valueC. aspect_radioD. color3．FMS的管理控制系统的必备软件模块中不包括( )。
A接口模块B系统管理程序模块C网络模块D调度模块4.CIMS系统的各个子系统的联系不包括( )。
A数据联系 B 决策联系C组织联系D信息传输联系5．在AotuLISP中，(car(11StXy 2))的运算结果为( )。
A. xB.yC. zD. (yz)6．决策树又叫判定树，它不包括( )‘A．根B干C 分枝D节点7．二叉树的遍历方式中，先右后左的方式不包括是( )。
A. DLRB. RDLC. RLDD. DRL8．语句(substr(“AutoCADg 3))的执行结果是( )。
A. AutB. CADC. oCAD. uto三、简答题(共30分)1．CAD／CAM系统的配置应考虑哪些问题?(7分)2．简述在单向链表的第14个元素前插入一个数据的过程。
(8分)3．什么是码域法?(7分)4．派生式CAPP系统和创成式CAPP系统的工作原理有何不同?(8分)四、阅读理解题(每题13分，共26分)1.写出在AotuCAD编辑状态中运行函数tu时，在屏幕图形区和文本区的显示结果(de[un c:tu (/ pcl pc2 pc3 r p1 p2 p3 p4)(setq pcl (list 50.0 60.0))(setq pc2 (list 50.0 20.0))(setq r 20.0)(setq p1(polar pcl o r ))(setq p2(polar pc1 pir))(setq p3(polar pcl2 o r ))(setq p4(polar pc2 pir))(princ pcl pc2 pc3 r p1 p2 p3 p4)(command "arc" p1 “c” pc1 p2)(command "arc" p4 “c” pc2 pc3)(command "line" p1p3 “” )(command "line" p2p4 “c” ))2．绘出在AotuCAD编辑状态中下述文件在屏幕上显示的两级下拉菜单的内容*** popll[离合器][牙嵌式] *c* cyaqian[——][摩擦片式] *c* cmocapian[一>干式] *c* cgan[<一湿式] *c* cshi[——][磁粉式] *c* ccifen}参考答案一、填空题(每空2分，共20分)l。
机械CAD-CAM试卷

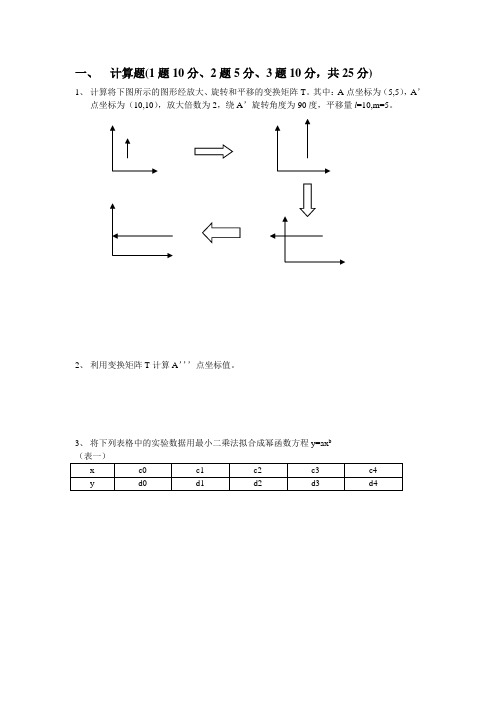

一、 计算题(1题10分、2题5分、3题10分，共25分) 1、 计算将下图所示的图形经放大、旋转和平移的变换矩阵T。其中：A点坐标为（5,5），A’点坐标为（10,10），放大倍数为2，绕A’旋转角度为90度，平移量l=10,m=5。
2、 利用变换矩阵T计算A’’’点坐标值。 3、 将下列表格中的实验数据用最小二乘法拟合成幂函数方程y=axb （表一） x c0 c1 c2 c3 c4 y d0 d1 d2 d3 d4 二、 作图题（每题8分，共16分） 1、 用作图法绘制特征多边形为下图的均匀三次B样条曲线。
2、 用几何作图法求特征多边形为下图的三次Bezier曲线（给定参数t的范围0≦t≦1）上t=1/4的点P(t)，并通过四点绘制三次Bezier曲线的大致图形。
三、编程题（7分） 以下为C语言编写的线性插值程序。以（表一）为基本节点参数，若节点参数呈抛物线分布，请改写为用抛物线插值程序来计算x在c0-c4范围内时的y,并补充越界提示及要求重新 输入语句。 include include main() { int x,i; float y; float c[5]={c0,c1,c2,c3,c4}; float d[5]={d0,d1,d2,d3,d4}; printf(“please input the number between c0 and c1\n”); scanf(“%f”,&x); while( ) (补充越界提示及要求重新输入语句) { printf( ); scanf( ); } for(i=0;i<=4;i++) if(x>=c[i]&&x<=c[i+1]) { （补充抛物线插值公式） y= printf (“y=%2f”,y); break; } }
四、简答题（每题10分 共40分） 1、三维实体模型在计算机内的表示方法很多，分别用构造实体几何表示法和单元表示法表示如图所示的简单三维实体模型. 2、在CAM中是如何确定加工路线以及如何实现走刀路线优化的？ 3、为什么说CAPP系统CAD/CAM集成系统的桥梁和纽带？专家CAPP系统主要有哪些功能模块组成？

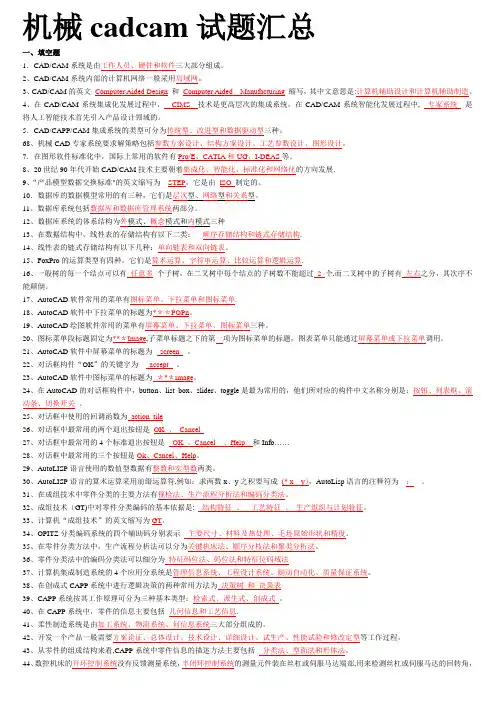

机械CADCAM试题(期末)
机械cadcam试题汇总一、填空题1．CAD/CAM系统是由工作人员、硬件和软件三大部分組成。
2、CAD/CAM系统内部的计算机网络一般采用局域网。
3、CAD/CAM的英文Computer Aided Design和Computer Aided Manufacturing缩写，其中文意思是:计算机辅助设计和计算机辅助制造。
4、在CAD/CAM系统集成化发展过程中，CIMS 技术是更高层次的集成系统，在CAD/CAM系统智能化发展过程中, 专家系统是将人工智能技术首先引入产品设计领域的。
5．CAD/CAPP/CAM集成系统的类型可分为传统型、改进型和数据驱动型三种。
68、机械CAD专家系统要求解策略包括参数方案设计、结构方案设计、工艺参数设计、图形设计。
7．在图形软件标准化中，国际上常用的软件有Pro/E、CATIA和UG、I-DEAS等。
8、20世纪90年代开始CAD/CAM技术主要朝着集成化、智能化、标准化和网络化的方向发展.9、“产品模型数据交换标准"的英文缩写为STEP，它是由ISO 制定的。
10．数据库的数据模型常用的有三种，它们是层次型、网络型和关系型。
11、数据库系统包括数据库和数据库管理系统两部分。
12、数据库系统的体系结构为外模式、概念模式和内模式三种13、在数据结构中，线性表的存储结构有以下二类：顺序存储结构和链式存储结构.14、线性表的链式存储结构有以下几种：单向链表和双向链表。
15、FoxPro的运算类型有四种，它们是算术运算、字符串运算、比较运算和逻辑运算.16、一般树的每一个结点可以有任意多个子树，在二叉树中每个结点的子树数不能超过2 个,而二叉树中的子树有左右之分，其次序不能颠倒。
17、AutoCAD软件常用的菜单有图标菜单、下拉菜单和图标菜单.18、AutoCAD软件中下拉菜单的标题为*＊＊POPn。
19、AutoCAD绘图软件常用的菜单有屏幕菜单、下拉菜单、图标菜单三种。
(完整版)机械CADCAM技术试卷及答案
①②③一、选择正确答案（每题1分，共10分）1．广义的CAD包括设计和（）两个方面。
A 制造B 造型C 仿真 C 分析2．CAD/CAM集成是指（）和物理设备两方面的集成。
A 技术B 信息C 网络D 机床3．CAD/CAM系统中，输入输出的非数值信息可能是（）、文本、字符等。
A 阿拉伯数字B 个人的姓名C 图形数据D 数据库中的英文数据4．计算机图形处理一般指（）图形的处理。
A 矢量B 标量C 点阵D 象素5．齐次坐标是用（）向量来表示一个N维向量的坐标表示法。
A N-1维B N维C N+1维D N+2维6．视区决定了窗口中的图形要在屏幕上显示的（）和大小。
A 色彩B 亮度C 尺寸D 位置7．数据模型是描述数据（）和性质，数据之间的联系以及施加在数据或数据联系上的一些限制。
A 尺寸B 结构C 色彩D 数量8．零件信息包括零件的（）和工艺信息两部分内容。
A 拓扑信息B 形状信息C 尺寸信息D 几何信息9．测试是测量、检测、（）等的总称。
A 检验B 实测C 试验D 数据处理10．点位控制是指点到点的控制，只要求控制准确的（）位置。
A 机床工作台B 加工工件C 加工尺寸D 加工坐标点二、判断对错（正确用√，错误用×，答对1题得2分，共10分）1．狭义的CAD包括有限元分析。
（）2．拓扑信息是指拓扑元素的数量及其相互间的连接关系。
（）3．通常把参数法描述的图形叫参数图形，也叫矢量图形。
（）4．CAXA制造工程师属于应用软件。
（）5．虚拟制造技术是通过对制造知识进行系统化组织与分析，对部分制造过程建模，在计算机上进行设计评估和制造活动仿真。
（）三、简答题（每题5分，共15分）1．CAD/CAM的基本功能是什么？（不必解释各功能具体含义）2．数字化模型的主要作用是什么？①② ③3．绘出派生式CAPP 系统的工作流程图？四、简单分析计算题（每题5分，共15分）1．针对下图，将图形沿X 负方向移动5，Y 正方向移动10，求出移动后的各点坐标并绘出移动后的图形。
国家开放大学机械CAD和CAM期末复习试题
机械CAD/CAM试题
三、简答题
26.cad/cam系统的支撑软件包括哪些软件？
答：从功能上可将支撑软件划分为自动绘图、几何造型、工程分析与计算、仿真与模拟、专用设备控制程序生成、集成与管理等。
宏图大展：
27.简要说明数控加工编程的基本过程及主要肉容？
答:数控编程过程主要包括:分析零件图样、工艺处理、数学处理、编写程序单、数控程序输入及程序检验。
主要内容：
1）加工工艺分析
2）刀位轨迹计算
3）编制加工程序
4）程序输入
28.简要说明CAPP的作用？
CAPP的作用是利用计算机来进行零件加工工艺过程的制订,把毛坏加工成工程图纸上所要求的零件。
它是通过向计算机输入被加工零件的几何信息（形状、尺寸等）和工艺信息（材料、热处理、批量等），由计算机自动输出零件的工艺路线和工序内容等工艺文件的过程。
29.生产管理的基本任务是什么？
答：生产管理的基本任务主要有以下几个方面：
⑴树立“质量第一，为用户服务”的观点，生产适销对路的产品。
在生产中，按用户所需的品种、质量、数量和交货期等组织生产。
⑵全面完成企业计划所规定的目标和任务，在保证产品质量的前提下，以提高企业的经济效益为中心。
⑶加强企业各种资源的管理，提高资源的综合利用率。
(完整版)机械CAD或CAM试卷及答案
一、概念解释(每题3分，共12分)。
1. 数控编程根据被加工零件的图纸和技术要求、工艺要求等切削加工的必要信息，按数控系统所规定的指令和格式编制成加工程序文件。
2. 特征是设计者对设计对象的功能、形状、结构、制造、装配、检验、管理与使用等信息及其关系的具有确切工程含义的高层次抽象描述。
3. 建模技术是将现实世界中的物体及其属性转化为计算机内部数字化表达的原理和方法。
4. 窗口在用户空间中定义的确定显示内容的一个矩形区域。
二、简答题（每题5分，共25分）1. 请列出你所知道的CAD/CAM支撑软件系统。
SolidWorks, Pro/E, UG, CATIA, MasterCAM等。
2. 列出几种消隐算法的基本测试方法重叠测试包容性测试深度测试可见性测试3. 获取质量数据的主要方法有哪些？手工检测半自动检测（数字化量仪与机器人测量）自动检测（红外头测量系统）三坐标测量机4. 请总结制造技术的发展趋势全球化、敏捷化、虚拟化、智能化、网络化、标准化、绿色化5. 列出几种线图的程序化方法（1）找到曲线的原始理论公式编程（在理论公式存在的条件下）；（2）对线图进行离散化处理，变为表格形式，按表格程序化方法处理；（3）拟合经验公式，按经验公式编程。
三、简述对CAD/CAM系统集成的概念的理解，并总结主要集成方法（10分）。
CAD/CAM系统集成是指将基于信息技术的CAD/CAM各组成部分以及制造系统与CAD/CAM 有关的其它子系统有机地组织和管理起来，形成一个协同工作的整体，集成包括功能交互、信息共享以及数据通信三个方面的管理与控制。
CAD/CAM系统的集成方法主要包括如下几种：(1) 基于专用接口的CAD/CAM集成(2) 基于STEP的CAD/CAM集成(3)基于数据库的CAD/CAM集成(4)基于PDM的CAD/CAM集成四、为什么曲线和曲面一般采用参数方程进行表示，B样条曲线有何优点（10分）。
曲线和曲面一般采用参数方程进行表示的优点：(1)具有规范化参数区域[0，1]，容易确定曲线的边界；(2)参数方程的形式不依赖于坐标系的选取，具有不变性；(3)对参数表示的曲线、曲面进行几何变换比较方便；(4)在非参数表示中，以斜率表示变化率，可能会出现∞；而在参数表示中，变化率以切矢量表示，不会出现∞。
国开形成性考核00711《机械CAD-CAM》形考作业(1)试题及答案
国开形成性考核《机械CAD/CAM》形考作业(1)试题及答案（课程ID：00711，整套相同，如遇顺序不同，Ctrl+F查找，祝同学们取得优异成绩！）一、选择题（每小题4分，共25个）题目：1、下述CAD/CAM过程的概念中，属于CAD范畴的是（D）。
【A】：FMS【B】：CAPP【C】：CIMS【D】：几何造型题目：2、CAD/CAM系统基本功能不包括下面哪个功能（B）？【A】：图形显示功能【B】：检验评价功能【C】：人机交互功能【D】：信息处理功能题目：3、计算机辅助制造是指（B）。
【A】：计算机在机械制造方面的应用【B】：计算机在产品制造方面有关应用的统称【C】：计算机在机械产品设计方面的应用【D】：计算机在多品种、小批量生产方面的应用题目：4、在CAD/CAM系统中，（C）是联接CAD、CAM的纽带。
【A】：CAG【B】：CAE【C】：CAPP【D】：CAQ题目：5、CAD技术起源于一种人机对话系统，该系统为（C）技术的发展奠定了基础。
【A】：数控机床【B】：专家系统【C】：交互式图形生成【D】：工程数据库题目：6、CAD/CAM系统主要研究对象描述、系统分析、方案的优化、计算分析工艺设计仿真模拟、NC编程以及图形处理等，它（B）。
【A】：输入的是设计要求，输出的是图纸。
【B】：输入的是设计要求，输出的是制造加工信息。
【C】：输入的是设计要求，输出的是工艺流程。
【D】：输入的是设计要求，输出的是设计方案。
题目：7、计算机辅助制造应具有的主要特性是（B）。
【A】：准确性、耐久性等【B】：适应性、灵活性、高效率等【C】：知识性、趣味性等【D】：系统性、继承性等题目：8、CAD/CAM系统主要研究对象描述、系统分析、方案的优化、计算分析工艺设计仿真模拟、NC编程以及图形处理等，它（A）。
【A】：输入的是设计要求，输出的是制造加工信息。
【B】：输入的是设计要求，输出的是图纸。
【C】：输入的是设计要求，输出的是设计方案。
机械CADCAM试卷及参考答案
潍坊学院成人教育《机械CAD/CAM》试卷 (C) 卷
一、填空（共2题，每空2分，合计20分）
1．举出三种常见CAD/CAM系统支撑软件：、、；举出两种数据库系统常用的支撑软件：、；举出两种常用有限元分析软
件：、；
2．数控编程的一般方法有、和。
二、名词解释(写出相应英语及汉语全称)（共5题，每空3分，合计15分）
1. IGES：
2. FMS：
3. PDM：
4. CAE：
5. CIMS
三、选择题（共5题，每空2分，合计10分）
1．已知变换矩阵为T= ，则图形将【】
A、在X方向放大L倍，在Y方向放大M倍
B、在X方向放大M倍，在Y方向放大L倍
C、在X方向平移L，在Y方向平移M
D、在X方向平移M，在Y方向平移L
2．由于在机械产品市场中瞬息多变的特点愈来愈突出，因此，机械制造生产的主要方式是【】
A、高精密生产；
B、单件生产；
C、大批量生产；
D、多品种小批量。
机械CADCAM应用考核试卷
机械CADCAM应用考核试卷 考生姓名：__________ 答题日期：_______年__月__日 得分：_________ 判卷人：_________ 一、单项选择题（本题共20小题，每小题1分，共20分，在每小题给出的四个选项中，只有一项是符合题目要求的） 1. CAD技术是指：（ ） A. 计算机辅助设计 B. 计算机辅助制造 C. 计算机辅助教学 D. 计算机辅助测试 2. CAM技术是指：（ ） A. 计算机辅助设计 B. 计算机辅助制造 C. 计算机辅助教学 D. 计算机辅助测试 3. 在CAD/CAM系统中，以下哪种软件常用于模具设计？（ ） A. AutoCAD B. CATIA C. Microsoft Office D. Photoshop 4. 以下哪种技术不属于CNC加工？（ ） A. 数控车削 B. 数控铣削 C. 数控激光切割 D. 数控注塑成型 5. 在CAD软件中，以下哪个命令用于绘制矩形？（ ） A. LINE B. CIRCLE C. RECTANGLE D. POLYGON 6. 以下哪种格式不是CAD图形文件的常见格式？（ ） A. DWG B. DXF C. STL D. DOC 7. 在CAM软件中，以下哪个功能用于生成刀具路径？（ ） A. 雕刻 B. 铣削 C. 钻孔 D. 绘图 8. 以下哪个参数不是CNC编程中的基本参数？（ ） A. 进给速度 B. 主轴转速 C. 刀具补偿 D. 材料密度 9. 在CAD/CAM系统中，以下哪种方法常用于曲面建模？（ ） A. 线框建模 B. 参数化建模 C. 刚体建模 D. 逆向工程 10. 以下哪个软件是常用的三维CAD/CAM软件？（ ） A. AutoCAD B. CATIA C. SolidWorks D. Microsoft Office 11. 在CNC加工中，以下哪种情况会导致加工误差？（ ） A. 刀具磨损 B. 机床精度 C. 程序编写错误 D. 所有以上选项 12. 以下哪个单位不是表示速度的常用单位？（ ） A. 米/分钟 B. 米/秒 C. 英寸/分钟 D. 千米/小时 13. 在CAD软件中，以下哪个操作用于选择多个对象？（ ） A. 框选 B. 点选 C. 窗选 D. 框选和窗选 14. 以下哪个命令用于删除CAD图形中的对象？（ ） A. COPY B. MOVE C. ERASE D. TRIM 15. 在CAM软件中，以下哪个术语表示从多个方向进行加工的策略？（ ） A. 顺铣 B. 逆铣 C. 多轴加工 D. 单轴加工 16. 以下哪个因素会影响CNC加工的质量？（ ） A. 机床振动 B. 刀具质量 C. 加工参数 D. 所有以上选项 17. 在CAD/CAM系统中，以下哪个功能用于检查零件之间的干涉？（ ） A. 装配 B. 模拟 C. 分析 D. 渲染 18. 以下哪个软件主要用于电路板设计？（ ） A. AutoCAD B. CATIA C. Altium Designer D. SolidWorks 19. 在CNC加工中，以下哪种材料不适合高速加工？（ ） A. 铝 B. 钢 C. 塑料 D. 玻璃 20. 以下哪个参数不是CNC机床的基本参数？（ ） A. 工作台尺寸 B. 主轴功率 C. 控制系统 D. 显示器尺寸 二、多选题（本题共20小题，每小题1.5分，共30分，在每小题给出的四个选项中，至少有一项是符合题目要求的） 1. CAD/CAM技术的应用包括以下哪些方面？（ ） A. 产品设计 B. 工艺规划 C. 机床控制 D. 质量检测 2. 常见的CAD文件格式有哪些？（ ） A. DWG B. DXF C. IGES D. BMP 3. 以下哪些软件属于三维CAD软件？（ ） A. AutoCAD B. SolidWorks C. CATIA D. Pro/ENGINEER 4. CAM软件中的加工类型包括哪些？（ ） A. 铣削 B. 车削 C. 钻孔 D. 塑胶成型 5. 影响CNC加工精度的因素有哪些？（ ） A. 机床精度 B. 刀具磨损 C. 编程误差 D. 操作者技能 6. 在CAD软件中进行三维建模时，可以使用哪些方法？（ ） A. 线框建模 B. 表面建模 C. 实体建模 D. 逆向工程 7. 以下哪些是CNC编程中的基本指令？（ ） A. G00 B. G01 C. G02 D. M30 8. 常见的数控机床类型有哪些？（ ） A. 数控车床 B. 数控铣床 C. 数控磨床 D. 数控电火花加工机床 9. 以下哪些技术可以用于提高CNC加工效率？（ ） A. 高速加工 B. 五轴加工 C. 群控加工 D. 机器人自动化 10. 在CAM软件中，哪些因素会影响刀具路径的生成？（ ） A. 刀具参数 B. 材料属性 C. 加工策略 D. 机床特性 11. 以下哪些软件可以用于模具设计？（ ） A. AutoCAD B. CATIA C. SolidEdge D. Mastercam 12. CAD/CAM集成的好处有哪些？（ ） A. 提高设计效率 B. 减少制造错误 C. 降低生产成本 D. 提高产品质量 13. 以下哪些方法可以用于CAD模型的数据输入？（ ） A. 手动绘图 B. 扫描输入 C. 三维扫描 D. API编程 14. 在CNC加工中，哪些因素会影响刀具寿命？（ ") A. 刀具材料 B. 刀具涂层 C. 切削速度 D. 冷却液的使用 15. 以下哪些是数控系统的功能？（ ） A. 机床控制 B. 程序编辑 C. 数据处理 D. 图形显示 16. 在CAM软件中，哪些操作可以用于优化刀具路径？（ ） A. 路径修剪 B. 路径延伸 C. 路径平滑 D. 路径连接 17. 以下哪些技术可以用于产品的逆向工程？（ ） A. 三维扫描 B. 激光扫描 C. 光学扫描 D. 接触式扫描 18. 哪些因素会影响数控机床的选择？（ ） A. 工件尺寸 B. 加工精度 C. 生产效率 D. 成本预算 19. 以下哪些软件可以用于电路板设计？（ ） A. Altium Designer B. EAGLE C. KiCad D. AutoCAD Electrical 20. 在CAD/CAM系统中，哪些工具可以用于分析设计？（ ） A. 碰撞检测 B. 有限元分析 C. 动力学模拟 D. 热分析 三、填空题（本题共10小题，每小题2分，共20分，请将正确答案填到题目空白处） 1. CAD的全称是_________。 2. CAM的全称是_________。 3. 在CAD软件中，_________命令用于创建圆。 4. 数控编程中的G代码_________用于定义快速定位。 5. 机床的主轴转速通常用_________表示。 6. 逆向工程中，常用的数据获取方法是_________。 7. 在CAM软件中，_________是指刀具在加工过程中相对于工件的运动路径。 8. 数控机床的控制系统按照功能可以分为_________和_________两部分。 9. 机床的定位精度和重复定位精度是评价机床_________的重要指标。 10. 在CNC加工中，_________是控制刀具进给速度的参数。 四、判断题（本题共10小题，每题1分，共10分，正确的请在答题括号中画√，错误的画×） 1. AutoCAD只能进行二维绘图，不能进行三维建模。（ ） 2. 五轴加工比三轴加工具有更高的加工自由度。（ ） 3. 在CAD设计中，所有的设计元素都必须是实体的。（ ） 4. 数控程序中的M代码用于控制机床的辅助功能。（ ） 5. 无论是哪种类型的数控机床，其控制系统都是相同的。（ ） 6. 高速加工可以显著提高生产效率和加工质量。（ ） 7. 在进行模具设计时，不需要考虑模具的制造工艺。（ ） 8. 刀具补偿是在CNC编程中用来修正刀具尺寸差异的。（ ） 9. 3D打印技术不属于CADCAM技术的范畴。（ ） 10. 数控车床和数控铣床的编程方法是完全相同的。（ ） 五、主观题（本题共4小题，每题5分，共20分） 1. 请简述CAD/CAM技术的基本概念，并说明它们在制造业中的应用。
机械《CADCAM》总复习题
《机械CAD/CAM》总复习题一、单项选择题1．在CAD/CAM系统中，CAM是指（ B ）。
A. 计算机辅助设计B. 计算机辅助制造C. 计算机辅助工程D. 计算机辅助工艺过程设计2．ERP是（ B ）的缩写A. 物料需求计划B. 企业资源计划C. 制造资源计划D. 集成制造技术3．下列说法那项是错误的（ C ）A. 文件的操作主要表现在两个方面，一个是查找，一个是排序。
B. 数据结构分为物理结构和逻辑结构。
C. CAD/CAM系统实际上就是软件。
D. 将隐藏线和隐藏面消除的过程就叫消隐。
4．CAD/CAM系统主要研究对象描述、系统分析、方案的优化、计算分析工艺设计仿真模拟、NC编程以及图形处理等。
它（ B ）A. 输入的是设计要求，输出的是设计方案。
B. 输入的是设计要求，输出的是制造加工信息。
C. 输入的是设计要求，输出的是图纸。
D. 输入的是设计要求，输出的是工艺流程。
5．建模技术将显示世界中的产品及相关信息转换为计算机内部能够处理、存储和管理的（ B ）表达方法。
A. 自动化B. 数字化C. 智能化D. 系统化6．CAD/CAM系统中软件分为几大类,他们是：（ B ）A. 系统软件、功能软件、应用软件B. 系统软件、支撑软件、应用软件。
C. CAD/CAM软件、WINDOWS软件、企业自行开发软件D. 以上都不是。
7．关于窗口和视区下面说法正确的是：( C )A. 窗口中的数据可以在视区中直接使用B. 窗口就是视区C. 窗口决定要显示图形的区域D. 视区决定要显示图形的区域8．三坐标测量机与普通侧头测量比有好多优点，以下哪一条说法是错误的( D ) 。
A. 测量精度高B. 测量软件功能强C. 是专用的测量设备D. 可实现序中测量和续前找正。
9.在CAD系统中处理设计资料的方法有（ A B C D ）A. 将有关数据编制在程序中B. 将有关数据拟合成公式，然后编成程序C. 将有关数据存放在数据文件中D. 利用数据库管理有关数据10.在机械CAD的设计计算或分析中，常用的计算方法有（ A B D）A. 线性方程组求解B. 数值积分C. 最小二乘拟合D. 方程求根11. CAD系统中表示物体模型信息的建模方式有：（ A C D）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
选择题 1. 在设计数据计算机处理中，对于数据之间具有函数关系的数表常采用的处理 1． 方法为（ C ） 2． A．数组赋值 B．建立数据文件 C．拟合公式 D．建立数据库 2. 当前在CAD系统使用中（ A ） 3. A.一般需要设计人员构思方案 B.一般需要CNC系统构思方案 4. C.一般需要CAM系统构思方案 D.系统自己可以构思方案 5. .计算机辅助制造进行的内容有（ A ） 6. A.过程控制及数控加工 B.CAD C.工程分析 D.机床精度与刚度分析 7. 在CAD作业过程中，表面模型不支持的作业内容是（ B ） A. A. 生成剖视图 B. 有限元分析 C. 生成消隐图 D. 图形渲染 8. 在欧拉公式V－E＋F－L＝2（B－G）中，V表示（ A ） 1． A.顶点数 B.内环数 C.边数 D.不相连物体个数 9. VM是指（ B ） 1． A. 虚拟现实 B.虚拟制造 2． C. 虚拟管理 D.虚拟开发 10. CAD/CAM的建模技术中,目前最常用的建模方法是（ A ） 1． A.特征建模 B. 动态建模 C.曲面建模 D. 实体建模 11. 衡量主机的指标中，MIPS指标可以衡量主机的（ D ） 1． A.内存大小 B. 象素 C.尺寸 D. 速度 12. 用图形扫描仪得到的图形信息是( C )，需要进行矢量化处理才能被CAD系统接受。 1． A．线性图形 B．曲线图形 C．点阵图形 D．矢量图形 13. PDM所针对的对象是（ A ） 14. A.产品 B.零件 C.部件 D.车间 15. 在数控机床CNC系统组成中,核心部分为（ C ）。 A. A.输入输出设备 B.PLC C.CNC装置 D.伺服机构 16. 在派生式CAPP系统中利用分类编码进行零件分类成组的主要依据是（ B ）。 A. A．零件的材料 B．工艺特征 B. C．夹具与刀具 D．零件的种类 17. 下述CAD/CAM过程的操作中，一般属于CAD的范畴的是（ D ） A. A．CAPP B．CIMS C．FMS D．几何造型 18. 变速箱设计适应采用交互型CAD系统，其主要原因是（ A ） 19. A.需要设计人员计算齿轮的有关尺寸 B.需要设计人员绘出复杂图形 A. C.需要设计人员提出初步结构布局方案 D.需要应用创成式CAPP 2． 用图形扫描仪得到的图形信息是点阵图像，需要进行什么处理才能被CAD系统接受。 i. （ C ） 3． A．线性化处理 B．曲线拟合 C．矢量化处理 D． 线性插值 20. 在设计数据计算机处理中，对于数据之间具有函数关系的数表常采用的处理方法为（ B ） 1． A．数组赋值 B．拟合公式 C．建立数据文件 D．建立数据库 21. 在欧拉公式V－E＋F－R＝2（B－G）中，E表示（ A ） 1． A．顶点数 B．内环数 C．边数 D．不相连物体个数 22. 在数控加工中，平面型腔加工的最常用的走刀方式是（ A ） A. A．环切法与行切法 B．螺旋法与行切法 B. C．螺旋法与等参数法 D．等参数法与环切法 23. 二维平面上，图形对X轴对称变换矩阵为（ B ）
1． A．110110001 B．100010001
2． C．110110001 D．100010001 24. 计算机集成制造系统简称为 ( C ) 25. A.CAE B.CAPP C.CIMS D.CMS 26. 下列哪项是零件的几何特征（ A ）。 27. A 尺寸 B 材质 C 表面粗糙度 D 表面硬度 28. 在实体造型中以 物体的棱线和表面为基础来定义和描述几何形体，并能给出完整和显式的界面描述的造型方法称为( A )。 29. A.边界表示法 B.扫描变换法 C.几何体素构造法 D.分割表示法 30. 近二十年，推动机械工业进步的最主要技术是（ D ）。 31. A.刀具加工技术 B.流水生产线技术 A. C.电器技术 D.信息技术及数控技术 32. 当前应用得最普遍的一种CAD型式是( D )。 33. A.检索型CAD B.自动型CAD A. C.人工型CAD D.交互型CADC 34. 在CAD/CAM系统中，( C )是实现零件加工工艺编制。 35. A.CAE B.CAG 1． C.CAPP D.CAQ 36. 在数控加工方面，刀触点是指（ C ） 1． A.刀具中心点 B.刀具底端中心点 2． C.刀具与工件的接触点 D.刀具定位点 37. 快速原型制造的英文简写名称是（ B ） A. RT 快速模具制造 B.RPM C.AP D.CIMS 38. 在派生式CAPP系统中利用分类编码进行零件分类成组的主要依据是（ B ）。P175 1． A．零件的材料 B．工艺特征 2． C．典型工艺 D．零件的种类 39. 在CAD/CAM系统中，PDM是指( B )。 A. A.成组技术 B.产品数据管理 B. C.企业管理 D.物料资源规划 40. 在实体造型中以形状一致的规则单元来定义和描述实体的方法称为（ D ）p118 1． A.边界表示法 B.扫描表示法 C.构造实体几何表示法 D.空间单元表示法 41. 具有较好的局部控制性的线是（ C ） A.二次曲线 B.Bezier曲线 （全局控制性） C.B样条曲线 D.直线 42. 机床的一个特定点，用于确定机床坐标系的原点，其是（ B ） 1． A.刀具坐标系原点 B.设备坐标系原点 （机床圆点） C.工件坐标原点 D始点 43. 将三维物体变为二维图形表示的过程称为（ D ）。P83 A. 平移变换、 B.比例变换、 C.旋转变换 D.投影变换 44. 线框模型的数据结构是（ C ）两张表结构。P115 1． A. 边表和面表 B. 点表和面表 C. 边表和点表 （线框模型的数据结构是由一个顶点表和一个棱边表组成，其棱边表用来表示棱边和顶点的拓补关系，而顶点表用来记录各项点的坐标值 D. 面表和体表 45. BOM的含义是（ C ） 46. A.产品数据管理PDM B.成组技术GT C.物料清单（Bill Of Material 简称BOM） D.人工智能（AI）与专家系统 47. 计算机图形的集合运算一般是指（ C ） 48. A.直线插补 B.圆弧插补 C.并.交.差 D.拉伸与扫描 49. 在CAM中，CAPP的主要工作内容包括（ A ）（计算机辅助工艺设计）p2 50. A.制定工艺路线 B.零件三维造型 C.进行应力分析 D.材料性能分析 51. 在特征模型中，形状特征是主要的特征形式，下列属于形状特征的为（ B ） A. A．表面粗糙度（精度特征） B．倒角 C．公差（精度特征） D．材料强度（材料特征） 52. 在欧拉公式V－E＋F－R＝2（B－G）中，F表示（ B ） A. V顶点数 B．F面数 C．E边数 D．不相连物体个数 53. 用直线段逼近轮廓曲线常用的节点计算方法有多种，下列哪种是该方法（ D ） A．等位置法 B．等角度法 C．等公差法 D．等误差法 等间距法 等弦长法 54. 二维平面上，某点P（x,y）绕原点O逆时针旋转α角的变换矩阵为（ D ）
A．1000cossin0sincos B．1000cossin0sincos
C．1000cossin0sincos D．1000cossin0sincos 55. 在编码裁剪算法中，一线段的一个端点的编码为0010，则该端点位于（ D ） A．窗口中0000 B．窗口上方1000 C．窗口下方 0100 D．窗口右边0010 窗口左边0001 56. 在CAD系统中曲线曲面方程通常使用的数学表示形式是（ ） A．显式表示 B．隐式表示 C．参数表示 D．分式表示 57. 机械制造中计算机辅助工艺设计的英文简写名称是（ C ） A. CAD B.CNC C.CAPP D.CIMS 58. Opitz是指一种（ C ） A. 信息管理系统ims B.计算机辅助管理系统 C.零件编码系统 D.数据库管理系统dms 59. 在数控编程中，G02 代表的功能是（ B ） A. 点定位 B. 圆弧插补 C. 直线插补 D. 曲线插补 60. 基于网络的CAD/CAM系统中，浏览器/服务器模式通常可写成（ A ） A. B/S B. S/B C. C/S客户机和服务器结构 D. S/C
61. 二维图形的变换矩阵为110110001T，该图形变换是（ A ） A. 不变 B. 对称 C. 比例（a d为1 b c为0） D. 错切 62. 在CAD作业过程中，表面模型支持的作业内容是（ C ） A. 体积计算 B. 重心计算 C. 消隐图生成 D. 重量计算 63. 在数控机床中，哪一种坐标系的原点位置是不变的（ B ） A 世界坐标系 B 设备坐标系 C 用户坐标系 D 工件坐标系 64. 在工程数据的计算机处理中，有一种方法是根据给定的已知点，选择合适的函数曲线，使它能尽可能接近那些点，反映它们的变化规律，这种方法是（ D ） A 线性插值 B 抛物线插值 C 函数逼近 D 函数拟合 65. 在CAD作业过程中，表面模型可以支持的工作是（ C ） A 计算物体的体积 B 计算物体的重心 C 进行物体的消隐处理 D 有限元分析 66. 产品数据管理 英文简称为（ D ） A. DBMS B.CAPP C.CAE D.PDM 67. 在特征模型中，形状特征是主要的特征形式，下列属于形状特征的为（ C ） A. A．表面粗糙度 B．公差 C．台阶孔 D．材料强度 68. 用直线段逼近轮廓曲线常用的节点计算方法有多种，下列哪种是该方法（ C ） A．等位置法 B．等角度法 C．等间距法 D．等速度法 69. 在三维几何建模技术中，通过对物体各个表面或曲面进行描述的三维建模方法是（ B ）P115 A 线框模型 B 表面模型 C 实体模型 D 特征模型 70. 在三维几何形体的实现模式中，由各种基本体素通过并、交、差运算来进行拼合，从而构造实体的表示方法是（ A ） A CSG法 B B_rep法 C 光线投影法 D 扫描表示法
71. 在二维图形变换矩阵T＝s m lq d cp b a中，其中d cb a可以实现的图形变换不包括（ B ）
