中考物理专题复习---图像
中考物理复习——图象专题
在物理学中，常采用数学中的函数图象，将某些物理量之间的关系表示出来，因此图象实际上反映了物理变化过程的特点以及物理量之间的变化关系，能形象、直观地表示一个物理量随另一个物理量变化的情况。
将物理过程和物理量之间的关系在图象上呈现出来，可使物理过程形象、直观，使解题过程优化，往往会收到事半功倍的效果。
图象题是中考命题的热点。
图象的物理意义：
1.正比例函数和一次函数表达式中的斜率：正比例函数和一次函数表达式中的k就是斜率。
y=kx s-t图象G-m图象m-V图象I-U图象
在物理图象中斜率表示的是某个物理量。
斜率越大(图线的倾斜角度越大)，其表示的物理量就越大。
2.“点”:表示一个物理状态；“线”:表示一个特定的物理量；“线段”:表示一个物理过程；
“面积”:可能表示一个物理量。
v-t图象中阴影部分面积表示该物体在对应时间内通过的路程
P-t图象中阴影部分面积表示该电动机在对应时间内所做的功
U-I图象中阴影部分面积表示该用电器在对应电压下的电功率
解答图象题的一般步骤：
图象题是一个立体的信息库，解读时最好将图象与实际物理过程相结合，将获取的信息记录在草稿纸上。
（1）首先要审清两个坐标轴分别表示什么物理量，初步理清图象所表达的物理意义或物理过程。
（2）其次要抓住图中的特殊点（如：端点、中点、与坐标轴的交点）、线（如：过不过原点、平行），来理解图象中隐含的物理知识。
（3）最后综合分析图象信息，找规律解题。
一、力学中的图象问题
1. 如图是甲、乙两辆同时从同一地点向北出发的小车的s－t图象．由图象可知，在0～5 s时间内，以乙车为参照物，甲车向(填方向)运动；在0～20 s内，甲车的速度为m/s.
第1题图第2题图
2. 如图所示，用图甲所示的滑轮组运送货物上楼，每件货物重100 N，每次运送的重量不定，图乙记录了在整个过程中滑轮组的机械效率随货物重力的增加而变化的图象，由图可知动滑轮重为N.当某次运送4件货物时，绳子的拉力F是N，滑轮组的机械效率为．(不考虑绳重和摩擦)
3. 如图所示的四幅图是表示物体运动的路程(s)或速度(v)与时间(t)关系的图象，能表示物体做匀速直线运动的是( )
A. (2)和(4)
B. (2)和(3)
C. (1)和(4)
D. (1)(2)(3)(4)
4. 小华同学在研究玩具小车A 的运动情况时，描绘出了如图所示的速度﹣时间
图象．通过查阅资料，得知速度﹣时间图象与坐标轴所包围部分（即图中阴影部
分）的面积就是小车运动的距离．根据图象可以计算出小车A 在0﹣1s 内的平
均速度为m/s．如果在小车A 开始运动的同时，在A 后方0.9m 处释放
一同向匀速运动的小车B，当小车B的速度为1m/s 时，经过足够长时间，两车
可相遇次．当小车B 的速度大小满足时，两车不可能相遇．
5. 如图所示是甲和乙两种物质的质量和体积关系图象，说法正确的是( )
A. 乙物质的密度比水大
B. 体积为50 cm3的乙物质的质量为35 g
C. 质量为25 g的甲物质的体积为30 cm3
D. 当甲和乙两物质的质量相同时，乙物质的体积较大
(练版P51-2T)
6. 如图甲所示，放在水平地面上的物体，受到方向不变的水平拉力F的作用，其F－t和v－t图象分别如图乙、丙所示．下列说法正确的是( )
A. 当t＝1 s时，物体处于静止状态，摩擦力是0 N
B. 当t＝3 s时，物体受到摩擦力是7 N
C. 4～6 s内，拉力F做的功是20 J
D. 2～4 s内物体的机械能保持不变
（练版P51-7T）
7. 如图甲为盛水的烧杯，上方有弹簧测力计悬挂的圆柱体，将圆柱体
缓慢下降，直至将圆柱体全部浸入水中，整个过程中弹簧测力计示数
F与圆柱体下降高度h变化关系的图象如图乙所示，g取10 N/kg，下
列说法正确的是( )
A. 圆柱体受到的重力是6 N
B. 圆柱体受到的最大浮力是3 N
C. 圆柱体的密度是1.5×103 kg/m3
D. 当圆柱体刚好全部浸没时，下表面受到水的压强为800 Pa
（练版P51-4T）
8. 如图甲所示，小球从某高度处静止下落到竖直放置的轻弹簧上并压缩弹簧．从小球刚接触到弹簧到将弹簧压缩最短的过程中，得到小球的速度v和弹簧被压缩的长度Δl之间的关系，如图乙所示，其中b为曲线最高点．不计空气阻力，弹簧在整个过程中始终发生弹性形变，则小球( )
A. 受到的弹力始终不变
B. 运动过程动能一直增大
C. 运动过程机械能不变
D. 在b点时重力等于弹力
9. 如图甲所示，长1.6 m、粗细均匀的金属杆可以绕O点在竖直平面内自由转动，一拉力－位移传感器竖直作用在杆上，并能使杆始终保持水平平衡，该传感器显示其拉力F与作用点到O点距离x的变化关系如图乙所示，据图可知金属杆重( )
A. 5 N
B. 10 N
C. 20 N
D. 40 N
二、电学中的图象问题
10. 如图甲所示电路，R2为定值电阻，电源电压不变，闭合开关S，将滑片P从b端移动到a端的过程中，电流表和电压表示数变化关系如图乙所示，则电源电压为V，滑动变阻器R1的最大阻值为Ω，电阻R2的阻值为Ω.
（练版P43-11T ）
第10题图
11. 如图所示是电阻甲和乙的I－U图象．由图可知：电阻乙的阻值为Ω.若将电阻甲和乙并联后接在电压为6 V的电源两端时，则干路的总电阻为Ω，总电功率为W.
第11题图第12题图
12. 甲、乙两灯泡中的电流与电压变化的关系如图所示．将甲、乙两灯泡串联后接在电压为V的电源两端时，甲灯泡中通过的电流为0.5 A，此时乙灯泡1 min消耗的电能是J.
13. 如图甲所示是小强“探究通过导体的电流与电阻关系”的实
验电路(电源电压保持不变)，如图乙所示是他依据测得的实验数据
绘制的电流I随电阻R变化的图象．由图象可知R两端的电压为
V；当R的电阻由10 Ω更换为15 Ω时，闭合开关后，为使R两端
的电压(选填“改变”或“不变”)，滑动变阻器的滑片P
应向(选填“a”或“b”)端滑动．
14、如图甲所示电路，电源电压保持不变．闭合开关S，当滑动变阻器的滑片P从右端滑到左端的过程中，R1、R2的I－U关系图象如图乙所示。
则下列判断正确的是
A．图线A是电阻R1的I－U关系图象
B．电源电压为18V
C．R1的阻值是30Ω
D．滑动变阻器R2的最大阻值为30Ω
15. 如图甲所示，R2的阻值是20 Ω，滑动变阻器R1消耗的功
率P与其电阻R1的关系图象如图乙所示，则R1消耗的最大功率是( )
A. 0.90 W
B. 0.80 W
C. 0.50 W
D. 0.45 W
16. 定值电阻R1和小灯泡L的伏安特性曲线如图所示．若将R1和L串联
后接在8伏的电源两端，则R1与L的电功率之比为( )
A. 1∶2
B. 1∶3
C. 2∶3
D. 3∶5
17.如图甲所示，电源电压保持不变，R0为定值电阻。
闭合开关S，将滑动变阻
器的滑片从a端滑到b端的过程中，电压表示数U与电流表示数I间的关
系图象如图乙所示。
求：（1）电源电压、R0的阻值、滑动变阻器的最大阻值；
（2）当滑片在a端时，通电1min电阻R0产生的热量。
18. 某实验小组根据实验绘出小灯泡的U－I特性曲线如题图所
示，根据此图给出的信息，以下有关小灯泡功率P的图象中正确
的是( )
19．如甲图所示的电路中，电源电压为16V恒定不变，R0为定值
电阻，R为滑动变阻器，闭合开关S后，在滑片P滑动的
过程中，电压表与电流表示数的变化关系如图乙所示，根
据图象信息可知，下列判断正确的是
A．R0的阻值是10Ω B．电路的最大总功率是25.6W
C．R0的最小功率是3.2W D．滑动变阻器的最大阻值是
70Ω
三、光学中的图象问题
20. 一些同学在“探究凸透镜成像特点”的实验中，根据所记录的物距(u)、像距
(v)的数据，描画出的v－u关系图象. 根据图象，下列说法正确的是( )
A. 该透镜的焦距是20 cm
B. 当u＝15 cm时，在光屏上能得到一个缩小的像
C. 当u＝25 cm时，在光屏上能得到一个放大的像
D. 把物体从距离透镜10 cm处逐渐移动到距离透镜30 cm的过程中，像逐渐变小
四、热学中的图象问题
21. 用稳定的热源（即单位时间内放出的热量相等）给一种物质均匀加热，且
加热过程中，物质的质量不变，得到它的熔化图象如图所示．则：
（1）这种物质是（选填“晶体”或“非晶体”），它熔化过程用了min．
（2）该物质第5min 末的内能第6min 末的内能（选填“小于”、“等于”
或“大于”）．
（3 ）该物质在固态时的比热容与液态时的比热容之比是．
答案：1.南2 2. 10025080% 3. A 4. 0.1 2 小于0.6m/s 5. D 6. C7. C8. D 9.B10.415511.6 3.759.612.818013.3不变b14.B15.D16.D 17. 12V 10 Ω20 Ω96J 18. D19、ABD 20、D21、晶体 6 小于1：4。

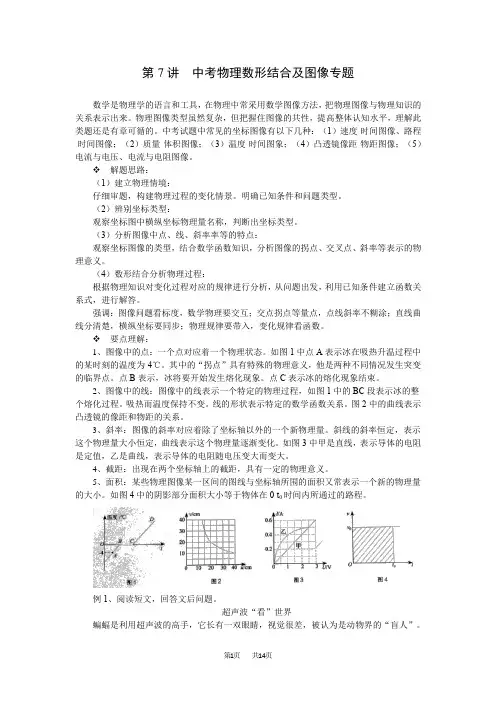

第7讲 中考物理数形结合及图像专题
第7讲中考物理数形结合及图像专题数学是物理学的语言和工具，在物理中常采用数学图像方法，把物理图像与物理知识的关系表示出来。
物理图像类型虽然复杂，但把握住图像的共性，提高整体认知水平，理解此类题还是有章可循的。
中考试题中常见的坐标图像有以下几种：（1）速度-时间图像、路程-时间图像；（2）质量-体积图像；（3）温度-时间图象；（4）凸透镜像距-物距图像；（5）电流与电压、电流与电阻图像。
解题思路：（1）建立物理情境：仔细审题，构建物理过程的变化情景。
明确已知条件和问题类型。
（2）辨别坐标类型：观察坐标图中横纵坐标物理量名称，判断出坐标类型。
（3）分析图像中点、线、斜率率等的特点：观察坐标图像的类型，结合数学函数知识，分析图像的拐点、交叉点、斜率等表示的物理意义。
（4）数形结合分析物理过程：根据物理知识对变化过程对应的规律进行分析，从问题出发，利用已知条件建立函数关系式，进行解答。
强调：图像问题看标度，数学物理要交互；交点拐点等量点，点线斜率不糊涂；直线曲线分清楚，横纵坐标要同步；物理规律要带入，变化规律看函数。
要点理解：1、图像中的点：一个点对应着一个物理状态。
如图1中点A表示冰在吸热升温过程中的某时刻的温度为-4℃。
其中的“拐点”具有特殊的物理意义，他是两种不同情况发生突变的临界点。
点B表示，冰将要开始发生熔化现象。
点C表示冰的熔化现象结束。
2、图像中的线：图像中的线表示一个特定的物理过程，如图1中的BC段表示冰的整个熔化过程。
吸热而温度保持不变。
线的形状表示特定的数学函数关系。
图2中的曲线表示凸透镜的像距和物距的关系。
3、斜率：图像的斜率对应着除了坐标轴以外的一个新物理量。
斜线的斜率恒定，表示这个物理量大小恒定，曲线表示这个物理量逐渐变化。
如图3中甲是直线，表示导体的电阻是定值，乙是曲线，表示导体的电阻随电压变大而变大。
4、截距：出现在两个坐标轴上的截距，具有一定的物理意义。
5、面积：某些物理图像某一区间的图线与坐标轴所围的面积又常表示一个新的物理量的大小。
人教版初中物理中考专题突破(三) 坐标图像题
专题三坐标图像题坐标图像类题主要是以直角坐标系为表现形式，通过图像的变化表示各因素之间的关系。
在填空题、选择题、实验探究题和综合应用题中都有考查，常考图像类型有I-U图像、m-V图像、T-t图像、s-t图像等。
考查学生对物理知识的理解与掌握，要求学生能够通过图像的变化正确判断、描述各物理量之间的关系。
坐标图像类试题分析步骤1．识图：弄清图像的纵坐标和横坐标所表示的物理量及单位。
2．析图：根据图像的形状确定这两个物理量之间的关系。
3．用图：分析图像的特殊点(起点、拐点、交点、转折点、终点)的含义，从题目要求的问题入手，收集和处理相关信息。
题型一m-V图像1．如图所示是甲、乙两种物质的质量和体积的关系图像。
若用质量相等的甲、乙两种物质分别制成等高的实心圆柱体A、B，把它们并排竖放在水平地面上，则两圆柱体A、B对水平地面的压强之比为( )A．8∶1 B．4∶3 C．4∶1 D．1∶22．如图是甲、乙两种液体的质量与体积关系图像，将相同的木块分别放入盛有甲、乙两种液体的容器a 和b中，待木块静止时，两容器液面相平，下列说法正确的是( )A．a容器盛的是甲液体，b容器盛的是乙液体B．木块在a容器内排开液体的质量较大C．a、b两容器底部受到液体的压强相等D．a、b两容器中木块下表面受到液体的压强相等题型二s-t、v-t图像3．下列图像中，能正确反映匀速直线运动的是( )4．如图是相向而行的甲、乙两物体的s-t图像，下列说法正确的是( )A．相遇时两物体通过的路程均为100mB．0~30s内甲、乙均做匀速直线运动C．甲的运动速度为10m/sD．甲、乙是同时出发的5．甲、乙两车在同一平直路面上从同一地点同向行驶，如图反映了它们速度随时间变化的关系，根据图像可以得知甲车在0~4s通过的路程为m，乙车在0~4s内速度随时间变化的特点是。
6．一定质量的物体在水平拉力的作用下沿水平面运动，物体运动的路程(s)-时间(t)图像如图所示，根据图像，下列判断正确的是( )A．物体10 s时的速度大于4s时的速度B．0~6s拉力对物体所做的功大于6~12s拉力对物体所做的功C．0~6s拉力对物体做功的功率小于6~12s拉力对物体做功的功率D．0~6s物体所受的拉力大于6~12s物体所受的拉力题型三T-t图像7．如图甲是某物质熔化时温度随时间变化图像，根据图像中的信息可以知道第6min时，该物质处于态(选填“固”“液”或“固液共存”)，该物质液态比热容比固态比热容(选填“大”或“小”)。
浙教版科学中考复习：电学图像问题-(共35张PPT)可编辑全文
电流大于或等于20mA时，衔铁被吸合，加热器停止工作，实现温控。
（1）恒温箱内的加热器应接在
（选填“A、B“或“C、D”）端
（2）要实现对50℃﹣100℃之间任一温度的控制，该装置恒压电源U至少为
则滑动变阻器R′的最大阻值至少为
U
10V
=20 ；当滑片位于 a 端时，滑动变阻器接入电路中的电阻最大，
0.5A
I
电压表 V 的示数最小，电路中的电流最小，由图象知，此时 U1'=4V，电路中电流 I'=0.2A，由串联电路特点
U 2 U U1 ' 10V-4V
=30 ，B 正确；此时 2 分钟内 R2 消耗的电
=
0.2A
电压表对应的示数变化关系，得到此过程中R1的完整图象，如图丙所示。求：
（1）由乙图可知，R2的阻值随温度的升高而______；当R2的温度由最低升高的过程中，电路中的电流变
化是______；（以上选填“变大”、“不变”或“变小”）
（2）定值电阻R1的阻值；
（3）当R2的温度为28℃时，电阻R2的电功率。
图像 类型
图像意义
U—I图像
I—U图像
电阻值大小只能通过图像上点的纵坐标与横坐标的 电阻值大小只能通过图像上点的横坐标与纵坐标的比
及阻值计算 比值求得，不同的点，这个比值是不同的，即电阻 值求得，不同的点，这个比值是不同的，即电阻不同。
不同。
当R2两端的电压U1=1V，通过R2的电流I2=0.15A，此
电压为2.5V的电源上，则干路的电流是
Ω；若将它们并联连接到
2021年中考物理二轮复习之坐标图像专题
C．比赛途中，兔子和乌龟共相遇过三次
D．乌龟在比赛过程中在做匀速直线运动
小结
观察的图像，要与审题过程相结合，首先要观察图像横纵坐标所对应的物理量、该物理量所 标注的单位、是否有科学计数法、横纵坐标轴是否都是从零开始标注等，这是识图的开始，也是 识图基础。
进而要观察图像中的线: ①图像中有几条线，它们分别是直线、折线还是曲线，图像中有没有虚线等， ②图像中线的变化趋势，是斜向上还是斜向下或者水平。 ③线的起点从哪里开始，与哪个坐标轴相交，线和线之间有没有交点。
“六步法”解决物理图像问题。即:一看轴，二看线，三看斜率，四看点，五看面积，六转换。
一看“轴”即先看坐标轴的物理意义，再看原点是否从零并始
例1. 在图示的图像中，AB段表示物体的运动状态是__做__匀__速_直__线__运动 ；BC段表示 物体的运动状态是__静_止______；EF段表示物体的运动状态是__做_匀__速__直__线__运_动 。
。
四看“点” ，即看图像的端点、转折点、切点、交点，着重对这些点的 物理过程进行分析
例5.为测量某种液体的密度，小明利用天平和量杯测量了液体和量杯的总质量m及液体的体
积V，得到几组数据并绘出了m﹣V图象，如图。下列说法正确的是
（）
A. 该液体密度为2g/cm3 B. 该液体密度为1.25g/cm3 C. 量杯质量为40g D. 60cm3该液体的质量为60g
(1)电源电压 (2)定值电阻R的阻值
练一练
6.如图甲所示电路，电源电压保持不变。闭合开关S，当滑动变阻器的滑片P从右端滑到左端的过 程中，R1、R2的I-U关系图象如图所示。 （1）电源电压。（2）R1的阻值。（3）滑动变阻器R2的最大阻值。
谢谢收看

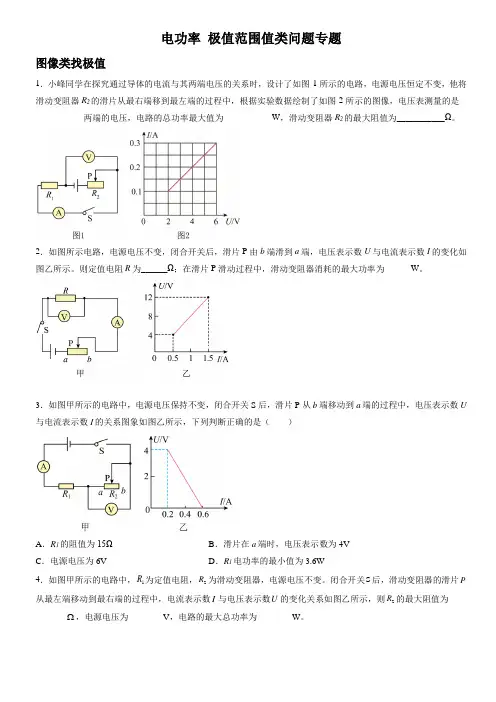

九年级物理中考电功率-图像类极值问题专题
电功率极值范围值类问题专题图像类找极值1．小峰同学在探究通过导体的电流与其两端电压的关系时，设计了如图-1所示的电路，电源电压恒定不变，他将滑动变阻器R2的滑片从最右端移到最左端的过程中，根据实验数据绘制了如图-2所示的图像，电压表测量的是___________两端的电压，电路的总功率最大值为___________W，滑动变阻器R2的最大阻值为___________Ω。
2．如图所示电路，电源电压不变，闭合开关后，滑片P由b端滑到a端，电压表示数U与电流表示数I的变化如图乙所示。
则定值电阻R为______Ω；在滑片P滑动过程中，滑动变阻器消耗的最大功率为______W。
3．如图甲所示的电路中，电源电压保持不变，闭合开关S后，滑片P从b端移动到a端的过程中，电压表示数U 与电流表示数I的关系图象如图乙所示，下列判断正确的是（）A．R1的阻值为15ΩB．滑片在a端时，电压表示数为4VC．电源电压为6V D．R1电功率的最小值为3.6W4．如图甲所示的电路中，1R为定值电阻，2R为滑动变阻器，电源电压不变。
闭合开关S后，滑动变阻器的滑片P 从最左端移动到最右端的过程中，电流表示数I与电压表示数U的变化关系如图乙所示，则2R的最大阻值为_______ ，电源电压为_______V，电路的最大总功率为_______W。
5．在如图甲所示的电路中，R1为定值电阻，R2为滑动变阻器，闭合开关S后，滑片P从b端移动到a端的过程中，电压表示数U与电流表示数I的关系图象如图乙所示，已知R1的电阻为5Ω，则电源电压为________ V，滑动变阻器的最大电阻为________ Ω，滑动变阻器R2消耗的最大功率为________ W。
6．如图a所示，电源电压保持不变，闭合开关S，滑动变阻器的滑片P从右端滑到左端的过程中，两电压表示数随电流表示数变化的图像如图b所示，电源电压为______V；滑片滑动过程中电路的最大总功率为______W。

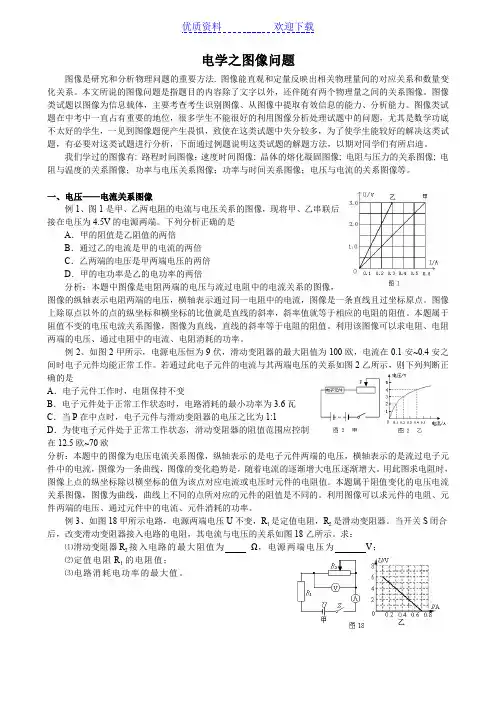

中考物理电学之图像分析专题
电学之图像问题图像是研究和分析物理问题的重要方法. 图像能直观和定量反映出相关物理量间的对应关系和数量变化关系。
本文所说的图像问题是指题目的内容除了文字以外，还伴随有两个物理量之间的关系图像。
图像类试题以图像为信息载体，主要考查考生识别图像、从图像中提取有效信息的能力、分析能力。
图像类试题在中考中一直占有重要的地位，很多学生不能很好的利用图像分析处理试题中的问题，尤其是数学功底不太好的学生，一见到图像题便产生畏惧，致使在这类试题中失分较多，为了使学生能较好的解决这类试题，有必要对这类试题进行分析，下面通过例题说明这类试题的解题方法，以期对同学们有所启迪。
我们学过的图像有: 路程时间图像；速度时间图像; 晶体的熔化凝固图像; 电阻与压力的关系图像; 电阻与温度的关系图像；功率与电压关系图像；功率与时间关系图像；电压与电流的关系图像等。
一、电压——电流关系图像例1、图1是甲、乙两电阻的电流与电压关系的图像，现将甲、乙串联后接在电压为4.5V的电源两端。
下列分析正确的是A．甲的阻值是乙阻值的两倍B．通过乙的电流是甲的电流的两倍C．乙两端的电压是甲两端电压的两倍D．甲的电功率是乙的电功率的两倍分析：本题中图像是电阻两端的电压与流过电阻中的电流关系的图像，图像的纵轴表示电阻两端的电压，横轴表示通过同一电阻中的电流，图像是一条直线且过坐标原点。
图像上除原点以外的点的纵坐标和横坐标的比值就是直线的斜率，斜率值就等于相应的电阻的阻值。
本题属于阻值不变的电压电流关系图像，图像为直线，直线的斜率等于电阻的阻值。
利用该图像可以求电阻、电阻两端的电压、通过电阻中的电流、电阻消耗的功率。
例2、如图2甲所示，电源电压恒为9伏，滑动变阻器的最大阻值为100欧，电流在0.1安~0.4安之间时电子元件均能正常工作。
若通过此电子元件的电流与其两端电压的关系如图2乙所示，则下列判断正确的是A．电子元件工作时，电阻保持不变B．电子元件处于正常工作状态时，电路消耗的最小功率为3.6瓦C．当P在中点时，电子元件与滑动变阻器的电压之比为1:1D．为使电子元件处于正常工作状态，滑动变阻器的阻值范围应控制在12.5欧~70欧分析：本题中的图像为电压电流关系图像，纵轴表示的是电子元件两端的电压，横轴表示的是流过电子元件中的电流，图像为一条曲线，图像的变化趋势是，随着电流的逐渐增大电压逐渐增大。
2023年中考物理复习-专题24 光学做图重点问题【有答案】
1.（2022 广西桂林）请画出图中入射光线对应的反射光线。
【答案】如图所示。
【解析】如图所示，入射角为 60º，根据光的反射定律，反射角等于入射角，画出反射光线。 2.（2022 海南）请在图中画出入射光线相应的反射光线。
【答案】如图所示。
【解析】凸透镜对光线有会聚作用，平行于主光轴的光线经凸透镜折射后过焦点，则入射光线如下图 所示。 27.（2022 湖北恩施州）请在图中完成光路图。
【答案】如图所示
【解析】要求完成凸透镜 特殊光线；第一条光线特点：过光心的光线经过凸透镜后的折射光线方向 保持不变，第二条光线的特点：平行于主光轴的光线，经过凸透镜后的折射光线过焦点；作图时，经
【答案】如图所示
【解析】对于凸透镜，过光心的光线经凸透镜后方向不变；平行于主光轴的光线经凸透镜折射后折射 光线通过焦点。 30.（2022 广西河池）如图所示，请完成光线通过透镜后的光路。
【答案】如图所示。
【解析】过凹透镜光心的光线传播方向不改变，平行于主光轴的光线经凹透镜折射后，其折射光线的
反向延长线过焦点，如图所示。 31.（2022 贵州黔东南州）如图所示，请分别画出 AB 的入射光线和 CO 的折射光线。
【答案】如图所示。
【解析】首先过入射点做出法线，由于光从空气斜射入玻璃中，所以，折射角小于入射角，即折射光 线靠近法线，故光路大致如图。 13.（2022 江苏连云港）如图所示，一束光从空气斜射向水面，请画出这条入射光线的折射光线（注 意角度特点并标出箭头方向）。
【答案】如图所示。
【解析】由图可知，法线已画出，根据光的折射规律，光从空气斜射入水中时，折射角应该小于入射 角，据此在法线左侧做出折射光线，并且标出折射光线的方向。如图所示。 14.（2022 贵阳）如图所示，一条光线从空气斜射入水中，请画出其折射光线的大致位置。（图中虚 线表示法线）
中考物理总复习(全部)精品PPT课件
第一部分 考点扫描精讲练
●第一讲 机械运动 ●第二讲 声现象 ●第三讲 物态变化 ●第四讲 光现象 ●第五讲 透镜及其应用 ●第六讲 从粒子到宇宙 ●第七讲 质量与密度 ●第八讲 力 运动与力 ●第九讲 压 强 ●第十讲 浮 力
●第十一讲 简单机械 ●第十二讲 功 功率 机械效率 ●第十三讲 机械能及其转化 ●第十四讲 内能与热机 ●第十五讲 电流和电路 电压 电阻 ●第十六讲 欧姆定律 ●第十七讲 电功率 ●第十八讲 生活用电 ●第十九讲 电与磁 信息的传递 ●第二十讲 能源与可持续发展
【方法点拨】解答此题的关键是明白刻度尺的读数规则 和秒表大、小表盘的意义．第一问有两个地方容易出错： 一是起始刻度不是0刻度，被测物体的长度应该为两端所 对的刻度值之差；二是在进行精确测量时，一定要估读到 分度值的下一位．第二问在读秒表的示数时，首先要清楚 小表盘表示分，大表盘表示秒．接着要知道大表盘和小表 盘的分度值，然后看指针在什么位置，从而得出示数．
[帮你归纳]长度测量的一些特殊方法： 1.累积法： 用累积法测微小长度，如细铜丝直经、纸张厚度.2. 组合法：用直尺和三角板组合，可测出圆形或球体 的直径.3.化曲为直法：用化曲为直法测量地图上的 铁路长度、圆的周长.4.滚动法：用滚动法可以测量 操场的跑道长度.
[易错警示]①不用磨损的零刻度线，如因零刻度 线磨损而取另一整刻度线对齐物体时，切莫忘记实 际长度为最后读数减去这一整数刻度值．②刻度尺 较厚时，刻度线应紧贴被测物体．
间内的路程，利用速度公式求甲车的速度．由图得出甲车追上
乙车的时间(20 s)，再行驶30 s两车行驶的路程，求出两车距
离。
学生随堂巩固
1．下列估测中，最接近实际情况的是( A) A．课桌高度约为80 cm B．考场内的气温约为50 ℃ C．一份理化试卷的质量约为80 g D．初中生跑50 m所需时间约为3 s
中考物理高频考点《电学图像》专项练习题
中考物理高频考点《电学图像》专项练习题学校:___________班级：___________姓名：___________考号：___________【1】定值电阻的I -U 曲线例题1：如图所示甲是某同学探究电流与电压关系的电路图，开关S 闭合后，将滑动变阻器的滑片P 从a 端移至b 端，电流表和电压表的示数变化关系如图乙，则图象可知电阻R 0两端电压与通过R 0的电流成_______，R 0的电阻值是_________Ω。
你还能从图像中得到什么信息，请写出一个________________________________________________。
变式训练1-1：用电器R 1和R 2上都标有“6V”字样，它们的电流随电压变化关系如图所示，则R 1：R 2＝___________。
若将两电阻串联在某一电源两端，且R 1可以正常工作时，此时电路中的总功率为____________W 。
【2】灯泡的I -U 曲线例题2：一额定电压为6V 的小灯泡，通过它的电流随两端电压变化的关系如图所示，可知，灯泡的阻值随通过电流的增大而_________。
当灯泡正常发光时，其电阻为__________Ω。
若把这样的三只灯泡串联起来，接在12V 的电源两端，每只灯泡的功率为___________。
变式训练2-1：甲图是小灯泡L 和电阻R 的I ﹣U 图象。
将小灯泡L 和电阻R 接入乙图所示电路中，只闭合开关S 1时，小灯泡L 的实际功率为1W ，此时小灯泡L 的电阻为__________Ω。
若再闭合开关S 2，电流表示数将变_________，电流改变量为______A变式训练2-2：额定电压均为6V 的甲、乙两灯，I ﹣U 图线如图所示。
下列说法正确的是（ ）A ．甲、乙两灯的电阻均随电压增大而减小B ．甲、乙两灯的额定功率之比为4：1C ．甲、乙两灯并联接在电压为2V 的电源两端时，电阻之比为3：2例1题图1-1题图例2题图2-1题图2-2题图D ．甲、乙两灯串联接在电压为8V 的电源两端时，实际功率之比为1：3 【3】串联电路中滑动变阻器的I -U 曲线例题3：如图甲所示的电路，电源电压保持不变，R 1为定值电阻。
压轴题07 图像综合题(原卷版)-2023年中考物理压轴题专项训练(全国通用)
压轴题07图像综合题--中考物理压轴题专项训练综合近几年中考对于图像题的考察形式，图像分析是体现学生综合能力的考点题之一，也是每年中考很多地区考查的热点之一，其原因是这类题目在理解分析物理题的同时，还要考察学生从图像中提炼关键信息的能力、准确分析图像的能力。
进行图像分析时，要以题目本身出发，图、题相互结合，相互推导，学生复习图像题时要有针对性的练习并理解，归纳常考题型，总结规律。
1.会分析速度时间图像，根据获得的有用信息，结合公式v=s/t及其变形，进行相关物理量的求解。
2.会分析物距焦距关系图像，根据获得的有用信息，结合凸透镜成像规律，正确运用不等式解法，进行相关物理量的求解。
3.会分析质量与体积关系图像，根据获得的有用信息，结合公式ρ甲=m/V及其变形，进行相关物理量的求解。
4.会分析压强与液体深度关系图像，根据获得的有用信息，结合公式P=ρgh、F浮=ρ水gV排及其变形，利用数学体积公式，进行相关物理量的求解。
5.会分析图像，根据获得的有用信息，结合功、功率公式及其变形，进行相关物理量的求解。
6.会分析温度时间图像，根据获得的有用信息，结合热量公式及其变形，进行相关物理量的求解。
7.会分析电压与电流关系图像，根据获得的有用信息，结合公式I=U/R及其变形，进行相关电学物理量的求解。
1．（2023·广东深圳·深圳市南山外国语学校（集团）高新中学校考一模）甲、乙两物体从同一地点同时向相同方向做直线运动，其s﹣t图像如图所示，由图像可知（）A．在10～20s内甲做匀速直线运动B．在0～20s内，甲的平均速度为10m/sC．在20s末，甲的位置在乙位置的前方D．两物体在0～10s内都做匀速运动，且v甲＞v乙2．（2023·山东泰安·统考一模）如图甲所示，水平地面上的一物体，受到方向不变的水平推力F的作用，F 的大小与时间t的关系如图乙，物体的速度v与时间t的关系如图丙，以下说法正确的是（）①0~2秒，物体处于静止状态，是因为推力小于摩擦力②2~4秒，物体受到的摩擦力为2N③2~4秒，物体做匀速直线运动④4~6秒，推力F 做的功为16JA ．只有①③B ．只有①④C ．只有②③D ．只有②④3．（2023·广东·中山大学附属中学校考模拟预测）每天运动一小时，健康生活一辈子。
