凹印水性油墨常见问题及解决办法集锦

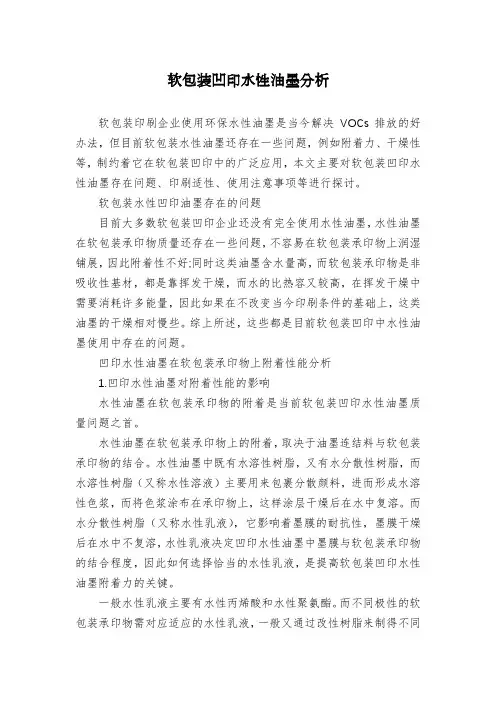

软包装凹印水性油墨分析
软包装凹印水性油墨分析软包装印刷企业使用环保水性油墨是当今解决VOCs排放的好办法，但目前软包装水性油墨还存在一些问题，例如附着力、干燥性等，制约着它在软包装凹印中的广泛应用，本文主要对软包装凹印水性油墨存在问题、印刷适性、使用注意事项等进行探讨。
软包装水性凹印油墨存在的问题目前大多数软包装凹印企业还没有完全使用水性油墨，水性油墨在软包装承印物质量还存在一些问题，不容易在软包装承印物上润湿铺展，因此附着性不好;同时这类油墨含水量高，而软包装承印物是非吸收性基材，都是靠挥发干燥，而水的比热容又较高，在挥发干燥中需要消耗许多能量，因此如果在不改变当今印刷条件的基础上，这类油墨的干燥相对慢些。
综上所述，这些都是目前软包装凹印中水性油墨使用中存在的问题。
凹印水性油墨在软包装承印物上附着性能分析1.凹印水性油墨对附着性能的影响水性油墨在软包装承印物的附着是当前软包装凹印水性油墨质量问题之首。
水性油墨在软包装承印物上的附着，取决于油墨连结料与软包装承印物的结合。
水性油墨中既有水溶性树脂，又有水分散性树脂，而水溶性树脂（又称水性溶液）主要用来包裹分散颜料，进而形成水溶性色浆，而将色浆涂布在承印物上，这样涂层干燥后在水中复溶。
而水分散性树脂（又称水性乳液），它影响着墨膜的耐抗性，墨膜干燥后在水中不复溶，水性乳液决定凹印水性油墨中墨膜与软包装承印物的结合程度，因此如何选择恰当的水性乳液，是提高软包装凹印水性油墨附着力的关键。
一般水性乳液主要有水性丙烯酸和水性聚氨酯。
而不同极性的软包装承印物需对应适应的水性乳液，一般又通过改性树脂来制得不同特性需求的水性乳液。
当然影响凹印水性油墨在软包装承印物上附着力除了油墨本身外，还有凹印设备、承印物本身性能、承印物印刷前处理等。
2.承印物及印前处理对附着性能的影响软包装承印物印刷前都需要进行印前处理，如果承印物表面张力没有达到要求，那么油墨的附着力就会很差。
同时还应注意有些软包装承印物有涂布，这需要选用适合油墨，否则也会导致附着不良等。
水性油墨凹版包装印刷中应注意的问题
水性油墨凹版包装印刷中应注意的问题摘要：随着全球环境污染和生态环境破坏的加剧，人们越来越关注生活、环境和人类发展，倡导绿色产品的生产和使用。
凹印(以下简称凹印)作为食品、药品包装印刷的主要印刷方式，直接关系到环境保护和人类生命健康。
因此，可以预见，随着凹印的快速发展，凹印水性油墨也将成为未来凹印的重要研究领域。
关键词：水性油墨；凹版印刷；溶剂型油墨；在包装印刷中，绿色包装印刷已成为主要发展方向。
水性油墨作为世界公认的环保油墨，在包装印刷中的应用日益广泛。
凹版印刷是包装印刷中的主要印刷方式，日常用品、食品、药品、烟酒等包装印刷大多都采用凹版印刷，它以印迹清晰、层次分明、能进行高速印刷等优点而备受欢迎。
随着水性油墨在凹版印刷中的应用，更扩大了凹版印刷的应用前景。
但怎样才能使水性油墨在凹版包装印刷中做到既符合环保印刷的要求，又保证印刷质量，这是印刷者普遍关注的问题。
一、凹印水性油墨的应用凹印水性油墨作为一种环保油墨广泛应用于食品、药品及烟酒类包装印刷领域，其无溶剂挥发、无溶剂残留的环保特性得到了业界的广泛认可，从而成为目前各种油墨中唯一经过美国食品药品协会认可的无毒油墨。
由于凹印水性油墨自身的特点，在使用过程中还存在一些有待解决的问题，最主要的问题有二：一是与之配套的印刷设备问题，二是对承印物有特殊的要求。
其中，印刷设备方面，为解决水性墨挥发速度慢的问题，需提供高效的油墨干燥装置，从而实现水性墨高速工业化生产。
而在现阶段，国内水性油墨凹印设备的印刷速度只有30~100 m/min，远低于溶剂型200m/min的印刷速度。
在承印物方面，早期的水性油墨在印刷塑料薄膜承印物时还需要电晕处理，以改变承印物表面的张力，从而改善水性油墨的附着力；随着技术的不断进步，水性油墨承印材料几乎已不再需要电晕处理。
二、凹版印刷水性油墨应注意的问题水性油墨与普通油墨一样，也是由连结料．高级颜料、溶剂和助剂经复合加工研磨而成。
凹版塑料油墨常见印刷故障及解决
书山有路勤为径；学海无涯苦作舟

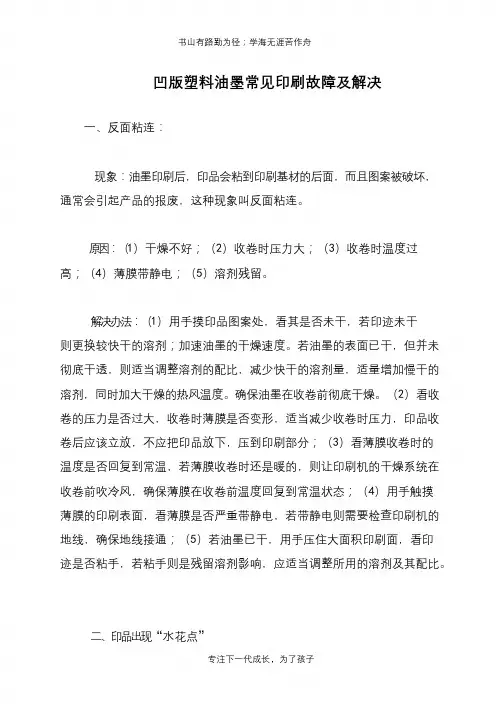

凹版塑料油墨常见印刷故障及解决
一、反面粘连：
现象：油墨印刷后，印品会粘到印刷基材的后面，而且图案被破坏，
通常会引起产品的报废，这种现象叫反面粘连。
原因：（1）干燥不好；（2）收卷时压力大；（3）收卷时温度过
高；（4）薄膜带静电；（5）溶剂残留。
解决办法：（1）用手摸印品图案处，看其是否未干，若印迹未干
则更换较快干的溶剂；加速油墨的干燥速度。
若油墨的表面已干，但并未彻底干透，则适当调整溶剂的配比，减少快干的溶剂量，适量增加慢干的溶剂，同时加大干燥的热风温度。
确保油墨在收卷前彻底干燥。
（2）看收卷的压力是否过大，收卷时薄膜是否变形，适当减少收卷时压力，印品收卷后应该立放，不应把印品放下，压到印刷部分；（3）看薄膜收卷时的
温度是否回复到常温，若薄膜收卷时还是暖的，则让印刷机的干燥系统在收卷前吹冷风，确保薄膜在收卷前温度回复到常温状态；（4）用手触摸
薄膜的印刷表面，看薄膜是否严重带静电，若带静电则需要检查印刷机的地线，确保地线接通；（5）若油墨已干，用手压住大面积印刷面，看印
迹是否粘手，若粘手则是残留溶剂影响，应适当调整所用的溶剂及其配比。
二、印品出现“水花点”
专注下一代成长，为了孩子。
凹版油墨的常见印刷故障与处理方法
凹版油墨的常见印刷故障与处理方法1.A53型/A54型油墨再现性差原因：一是油墨的粘度过低导致暗调部位转移性差，甚至层次的反差有减弱的倾向。
二是因塑料不平服或纸张粗糙致使油墨渗透过度，三是油墨的凝胶或油墨体系里的颜料着色力不良导致印刷的墨膜的再现性差。
处理方法：一是在该墨体系里的颜料比例适当大一些或选择着色力高的颜料作为着色剂，二是印刷的(网纹)网穴在制版时浅一点。
三是加大润湿分散剂的比例，以提高其发色力。
四是适世间是循环的，人不可能永生为人。
我也期待下辈子也许会当添加抗冻的有机溶剂如丙二醇丁醚等，以避免凝胶而保持该墨的流动性。
五是适当加入非表面活性剂如硬脂酸类，以防油墨印刷后因渗透而影响油墨的光泽特别是转移性能。
2.墨膜出现灰雾及糊版原因：一是水型凹版(A53、A54)油墨高速印刷时(150~300m/min),而产生灰雾或糊版。
这往往是因水墨干性慢，尤其是该墨体系里水型连结料与介质的水或醇、酯类有机溶剂的配方设计不合理，导致其印刷后墨膜表面的无光泽或形世间是循环的，人不可能永生为人。
我也期待下辈子也许会成灰雾状。
二是因稀料与油墨溶解性能不好，在加入后导致溶解性差，也有版上干燥的油墨增加了刮刀的阻力或承印物上的纸粉，塑粉混入导致的糊版。
处理方法：一是提高版的精度(通心度)和表面光洁度；二是加大刮刀压力；三是调整好稀释剂与油墨的溶解性。
3.油墨干燥慢原因：一是油墨干燥慢往往是因水的蒸发速世间是循环的，人不可能永生为人。
我也期待下辈子也许会率慢引起的，通常也会因粘度过高或版穴深而墨膜过厚或因非吸收性塑料，铝箔等不吸收油墨导致的，二是因完全无风状态下或无烘干设备(包括设施)条件或烘干(包括红外磁波干燥功率小)温度低造成的等等。
处理方法：一是是提高普通的热吹风方式，热滚筒式的温度比溶剂型要高20~30℃;二是由过去的高频介电加热的电磁波频率10~150MHz 改为300~3000MHz的微波加热干燥方式；三是使用预热方式提高包装印刷的纸张或塑料或铝世间是循环的，人不可能永生为人。
凹印水性油墨常见问题及解决方案
凹印水性油墨常见问题及解决方案近年来，我国印刷业正努力向可持续性发展产业转型，绿色印刷由此成为我国印刷业发展的主方向。
特别是烟包印刷行业，随着我国烟草行业对卷烟及其包装中各种有害物质限量要求的不断严苛，烟包印刷企业纷纷寻求绿色环保的印刷材料。
而凹印水性油墨以水为主要溶剂，印刷过程中无VOCs排放，能够提高作业环境的安全性，保障操作人员的身体健康，减少印品有机溶剂残留，降低能源消耗，因此成为印刷业未来发展的必然方向。
然而，凹印水性油墨正因为以水为主要溶剂，也给其应用带来了一些问题，如印版耐印率低、实地版转移不平实等。
下面，笔者根据自身多年来的实践探索，将这些问题产生的主要原因与解决方案以及凹印水性油墨储存和使用注意事项总结如下，希望对业界同仁有所启发和帮助。
1.暗影(雾版)现象主要原因：凹印水性油墨的摩擦系数比溶剂型油墨高，刮刀易磨损，或者水的表面张力较大，与金属亲和性较高，从而导致印刷图案空白部分因印版相应位置油墨刮不干净而伴有淡淡的颜色，即暗影(雾版)现象。
解决方案：①印刷时使用耐磨性较好的刮刀，同时在印刷过程中适当加大刮刀压力;②在刮刀与压印辊中间加装吹气装置;③打磨印版;④使用乙醇降低凹印水性油墨的黏度。
2.印版耐印率低主要原因：①刮刀和压力使用不当;②印版铬层硬度不够;③印刷质量问题多，造成印版打磨过度;④水对印版(金属)造成一定腐蚀。
解决方案：①规范操作人员的操作方法，提升其操作技术水平，减少印刷质量问题的产生;②建议制版厂提高印版铬层硬度;③更换下来的印版应清洗干净，保存在通风的环境。
3.实地版转移不平实主要原因：①凹印水性油墨以水为主要溶剂，水的表面张力较大，导致凹印水性油墨难以在承印物表面润湿、流平;②印品进入烘箱后凹印水性油墨表面迅速干燥结膜，膜内的水则被暂时封闭，但继续受热后会形成水蒸气向外逸散，当这股能量足够大时便可冲破墨膜，从而在墨膜表面形成类似火山口的小白点;③印刷过程中凹印水性油墨pH值发生变化，导致转移不平实。
和凹版油墨有关的印刷质量故障分析
和凹版油墨有关的印刷质量故障分析一、印刷画面白化1.油墨干燥过快。
影响了油墨的转移性，使承印物上沾墨太少，导致墨层太薄；再加溶剂挥发太快，造成墨层不平，结膜不良而泛白。
此时应加入慢干稀释剂来解决。
2.印刷时间较长。
使油墨粘度增高，操作者多次加入某种单一溶剂。
使油墨中原来的混合溶剂中快干和慢干的成份不平衡，干燥结膜时，油墨层粗糙不平而泛白。
此时应适量加入慢干稀释来解决。
3.操作者不断加入溶剂。
使油墨中的树脂成分越来越少，不能在干燥时结成平滑的膜层，因而泛白。
此时应在加溶剂时酌情补加点调金油，不使树脂和溶剂的比例失调。
4.印刷场所湿度太高。
或溶剂的水份含量过大、使墨层结膜不良而泛白。
此时除应严格控制溶剂的水份含量外，还应对印刷场所采取降湿措施。
二、印刷画面光泽不良1.上述各条凡产生白化现象者，均使光泽不良。
有时虽未达到白化，也已影响光泽。
2.车间不清洁，尘埃沾附在印刷面或混入油墨，均影响光泽。
三、细网点印不出或粗网点也有缺损1. 油墨粘度太高，细网眼中油墨不能很好地转移到承印物上。
此时应加慢干稀释剂降低油墨粘度来解决。
2.油墨干燥太快，版的细网眼中油墨干结，粗网眼中油墨也有部分干结，所以印不出和缺损，此时应加慢干稀释剂来解决。
3.印刷压力不足或表面不平整也会产生印不出或缺损现象。
应注意调整压力及平整表面。
四、画面以外空白部分，沾染油墨。
1.油墨的印刷粘度太高，加大对刮刀的冲击力。
使刮刀刮不净油墨，此时应适当降低油墨的粘度。
2. 刮刀角度不适当，或压力不够。
也会出现这种现象。
应急时调整刮刀的角度、压力。
图像尾部出现线条（俗称拖尾巴）3.油墨含有粗硬颗粒，或混入尘埃。
此时应及时过滤或更换油墨。
并做好防尘工作4. 刮刀有微小缺损，而导致拖尾，这种现象较常见。
应及时更换刀片。
五、前一层油墨上印不上第二色油墨1. 两种油墨的类型或组成不同。
导致亲和性不良而印不上，应选用同类型的油墨，避免此类现象发生。
2. 如属同类型油墨则前一色油墨的表面张力太低，或后一色油墨的润湿性欠佳。
凹印12种常见故障分析及解决方法
凹印12种常见故障分析及解决方法在凹版印刷过程中往往会发生一些由机械、工艺原辅材料、工作环境等因素引起的印刷故障，从而影响产品质量和生产进度。
现将在从事凹印工作中积累的实用经验介绍给大家，供同行们参考。
故障一规则性和无规则性线痕（刀线）1、规则性线痕原因：（1）油墨内混有残渣把刮墨刀划伤；（2）印版或能被硬物划伤；（3）印版滚筒磨损掉铬，铜层裸露。
解决方法：（1）用80目的铜网重新过滤油墨，并用600号水砂纸细磨刀刃或更换墨刀；（2）用800号水砂纸蘸溶剂细磨划伤处；（3）用溶剂洗净印版，用502胶水和铜粉填补划伤，并拿细砂纸轻轻打磨光滑（注：此方法适于短版产品）。
2、无规则性线痕原因：（1）刮墨刀刀锋利度不够；（2）刮墨的倾斜度不够，刮墨刀压力过小；（3）刮墨刀安装时平整度差；（4）油墨与溶剂的溶解性、流动性不好；（5）印版滚筒铬层表面处理不平滑，过于粗糙；（6）印刷滚筒印刷时周向跳动大；（7）油墨内有墨渣，粘在刀刃背后‘（8）墨管和位置不理想，油墨流入墨槽过急，造成油墨不匀。
解决方法：（1）用600号水砂纸打磨刀刃；（2）加大刮墨刀的压力，使其倾斜角度向下，并根据实际情况移动刀架，理想接触角度为50―70度；（3）上刀片时，尽量做到用碎布夹紧压条与刀片，使力向外侧拉，同时从中间旋紧螺丝，逐个向外，但紧螺丝不可一步到位，不需重复二三遍完成，使刀片受力均匀；（4）控制好油墨粘度（在不影响印刷效果的前提下），尽可能使用溶解性强，挥发快的深剂，如醋酸乙酯，乙醇，加入少量异丙醇，可增加光泽度；（5）用800号或600号水砂纸蘸溶剂来回打磨印版滚筒，注意磨至图文部分时用力不要过大，如不理想可与制版厂联系重制印版滚筒；（6）检查印版滚筒、滚筒轴、轴承及传动齿轮是否形变、磨损，还可能是由机座水平不正、不稳造成；（7）墨槽、墨箱洗净，油墨多层过滤；（8）移动墨管位置或合理改进墨槽结构。
故障二拖影原因：（1）油墨稀释过滤，粘度下降；（2）刮墨刀与印版接触角度不佳，过于上仰或顶刀力量过大造成刀刃翘曲；（3）调金油与金属粉调配比例不正确；（4）刮墨刀片过软，安装时压条与刀口的距离过大，刀片伸出过长；（5）压印滚筒压力过大，油墨挤出；解决方法：（1）增大油墨粘度，如情况无明显好转，可重新换墨；（2）将刮墨刀的接触角度调节下倾，顶刀力减小；（3）适度减小调金油的用量；（4）改用弹性高的硬刀片，最好用**产的，缩小刀片与压条的伸长距离；（5）减轻压印滚筒的压力；（6）如拖影现象不严重，可适当提高机速来消除。
雕刻凹版油墨印刷故障原因及解决办法
雕刻凹版油墨印刷故障原因及解决办法油墨擦拭飞边1、剥纸故障现象：印刷后将纸张剥离版面时，发生纸面被油墨粘住，剥掉一层的现象。
原因：油墨的粘性大于纸张的紧度；或是纸张表面疏松。
解决办法：用粘度低的连结料作墨；加入去粘剂降低粘性到适当程度。
改用好的纸张。
2、不耐摩擦故障现象：印品网纹干燥后，在搬运、裁切、使用中经历各种摩擦时，印迹的凸出棱线被擦平，污染周围空白区或纸印迹被擦脱落。
原因：油墨结膜太软，没有干彻底；油墨结膜后与纸张粘附不牢。
这个问题在有价证券上，如人民币等表现最为突出，由于产品要经受千百次和不同场合的擦摸。
腊质助剂过多，造成墨迹松化，呈粉花的墨膜更不能耐摩擦。
解决办法：首先要使墨迹加快干燥，并完全干燥。
干燥后的墨迹应呈光滑和一定的强度。
并且具有一定的柔韧性。
这就要采用硬树脂和软树脂相配恰到好处；在使用腊质助剂时，适可而止，不能使量太大而走向发面。
（腊质助剂在一定范围内能起到光滑，减少摩擦作用。
）即造成墨迹干燥后不耐摩擦。
适当增加压力，使墨迹与纸张结合紧密。
3、擦拭不净故障现象：擦版之后，非图案部分上留有油墨或油脂残迹，印到纸上的图案以外的位置上。
原因：擦拭油墨时，必须考虑油墨本身的凝集力大小，版面与油墨之间粘附力大小和擦拭物给力大于版面与油墨之间的粘附力和油墨自身的凝集力大于版面与油墨之间的粘附力时，就容易擦净版面。
当油墨本身的凝集力小于版面与油墨之间的粘附力时，就会擦不干净。
具体讲，就是油墨粘度太大，屈服值太大。
此时，擦拭的剪断力，难以超过油墨的高的屈服值，所以发生擦拭不净。
解决办法：油墨要分散细腻。
加入减粘剂降低油墨粘性，同时，也不能用高粘度调墨油，或减缓干燥时间。
油脂擦不干净时，提高连结料粘度，少用腊内助剂，作墨时用吸油量小的颜料。
4、擦拭过度（擦出）故障现象：正常情况下，经擦拭后网穴或线条内之墨，呈微低于印版的凹月面。
而此时呈现印品线条不饱满孤立，着墨网穴及线条内油墨量不足。
原因：擦拭时给力过大，擦拭的物体吸墨性大，则形成擦拭过度的结果；油墨的内聚力过大，或粘性弹塑性过大，会发生从图案部被拭去的倾向。
凹印油墨常见印刷故障及解决办法
凹版是指印刷（图文）部分凹入印版表面（非图文）部分的一种供印刷用的印版。
凹版一般分为雕刻凹版和照相凹版两大类。
本文所述的是与照相凹版相关的内容。
凹印油墨主要由成膜物质（树脂等）、着色剂（颜料或染料）、填充料、溶剂及助剂等组成。
目前市场上常用的凹印油墨大部分是溶剂型油墨。
凹版印刷的最大特点是印刷品的墨膜比较厚，所以印刷品容易发生粘脏等弊病，常见印刷故障现象、原因及解决方法分析如下。
1.糊版（埋版、堵版）故障现象：印刷品图文或小凹印油墨常见印刷故障及解决办法吴 敏字印不出来，严重时印刷品上有一层墨迹且图案模糊。
原因：①油墨干性好，油墨复溶性差，使油墨干结在网穴内。
②印刷机速度过慢。
③印版不好或网点不清晰。
解决办法：①在油墨中调入挥发较慢如沸点在120～150 ℃、蒸发潜热较大的溶剂，在稀释油墨时，适当增加溶剂用量，提高油墨的复溶性。
②当油墨干燥速度较快时，可适当提高印刷速度。
同时把油墨的上机黏度控制在16～20 s，温度控制在23℃以下。
③重新制版。
2.咬色故障现象：在套印中，后一色油墨将前一色油墨的图案粘拉掉。
原因：①前一色油墨彻干性太慢，或油墨中树脂量太少对承印基材附着牢度差，而后一色附着力太强、印刷压力太大，都会将前一色图案黏掉。
②印刷速度太快，前一色未干，经受不了后一色的黏力。
③印刷时吹风没有集中在图案上或风量过小。
④在前一色中慢干成分的溶剂太多，使前一色不能按要求黏附、干燥。
解决办法：①在前一色油墨中加入快干溶剂。
②减慢速度。
③增加树脂量，加入含树脂的调墨油。
④减小后一色的印刷压力。
⑤降低后一色油墨的黏度，同步减慢速度。
⑥若前一色对承PRINTING FIELD 2020.04印基材黏附不牢，则应检查薄膜的润湿张力是否达到要求，否则应重新处理。
3.粘连故障现象：卷筒纸（塑料或铝箔等）印刷品印后发黏并在收卷时粘连在纸张（塑料或铝箔等）背面，严重时会造成整卷材料完全粘在一起，无法复卷、裁切，造成产品报废。
凹印水性油墨气泡的产生原因及解决方案
凹印水性油墨气泡的产生原因及解决方案摘要：凹版印刷作为印刷工艺的一种，以其印制品墨层厚实，颜色鲜艳，饱和度高，印版耐印率高，印品质量稳定，印刷速度快等优点，在印刷包装及图文出版领域内占据着极其重要的地位。
由于在塑料薄膜印刷上，凹印的独到之处是柔印所无法比拟的，我国凹印油墨市场处于一个稳定增长期，很多厂商都看好塑料凹印油墨，尤其是水性凹印油墨的发展前景。
水性油墨用水作为溶解载体，具有显著的环保安全特点，几乎不会向环境排放VOCs，这是溶剂型油墨所无法比拟的。
这一独有的特点正在被越来越多印刷企业看好。
然而，由于颜料在水性油墨中的分散稳定性差，因此需要添加助剂来改善，但这样会导致水性油墨印刷适应性、稳定性不良，从而在使用过程中产生一系列问题。
其中最严重的便是气泡问题，会直接影响到印品质量。
关键词：凹印；水性油墨；气泡问题；原因；解决方案1.水性油墨概述随着人们环保意识的增强，水性油墨已在国内外的包装印刷和商业印刷中得到广泛应用。
由于水性油墨所具有的优良环保特性，目前发达国家和地区都在努力开发和使用水性油墨，以逐步取代溶剂型油墨。
以水性油墨印刷为主要发展对象的包装印刷在国际上已经形成一种趋势。
1.1水性油墨的构成及其种类水墨即水性油墨，亦称水基油墨。
典型的水墨与传统的溶剂型油墨的根本区别是利用水（或水与极少的助溶剂——醇类物质）替代溶剂型油墨中的有机溶剂配制水性连接料，该连接料与色料（颜料或染料）及特定助剂复配而制成的印刷用墨。
水墨是一个组分十分复杂的混合体系，以丙烯酸类水墨为例，水墨的基本组成如表1所示。
一般有机颜色的彩色水墨和黑色水墨（无机颜料炭黑）固含量35～45%；白墨（无机颜料钛白粉）固含量可能达到55%左右。
表1丙烯酸类水墨的基本组成1.2水性油墨的优点较之传统的印刷油墨，典型的水墨的连接料中，只含有水分，不含挥发性有机化合物，因此水墨与传统的溶剂型油墨相比，表现出一系列的优点，主要可归纳为如下几个方面：①环保性印刷过程中，典型的水墨，只排放水蒸气，不排放挥发性有机化合物，印刷场地及周边环境，不受有毒有害有机溶剂的污染，环境保护性能优越；②安全性水性油墨的安全性表现为两方面，一是消防安全，一是食品安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
书山有路勤为径；学海无涯苦作舟
凹印水性油墨常见问题及解决办法集锦
问题1：堵版在水性油墨使用过程中，堵版是最容易出现的问题，
主要是因为凹印水性油墨复溶性差，因此一旦操作不当，就极易产生堵版。
而堵版又会引发一系列印品质量问题，如印品表面出现针孔、小文字缺笔
断画、墨色不均、漏底等现象。
堵版的产生原因及解决办法如下。
(1)间断性停机停版，油墨因稀释剂挥发而干固在网穴中。
此时，需采用专用工
具和清洗剂清洗印版，必要时需拆除印版，采用有机溶剂（醋酸乙酯）来
清洗。
因此，在间断性停机时，建议采用停机不停版的方式，以免油墨干
固在网穴中。
(2)油墨因干燥过快而瞬间干固在网穴中。
对此，首先
可以在油墨中加入少量慢干剂，慢干剂能够抑制及减缓油墨干燥时间，防
止油墨表面结皮，一般用量控制在3%～5%；其次考虑稀释剂配比是否合适，必要时需要调整稀释剂配比，通常水性油墨稀释剂中酒精和水的配比在
1∶1到4∶1之间，但在加大水的比例时需要考虑水的量，如果水的加入
量过多，一方面会产生过多气泡，另一方面会导致油墨干燥不彻底，使得
印品产生粘脏或油墨反拉现象。
(3)油墨黏度过高。
此时，应适当降
低油墨黏度，但必须兼顾印刷速度和流平性。
因为油墨黏度过低，会产生
过多气泡，从而导致印品表面出现白点、印刷图文颜色过浅或细线条和小
文字变粗等问题。
(4)印版网穴太浅。
此时，应适当加深印版网穴深
度，但必须考虑印版网穴过深时会出现的质量问题，如字迹变粗、细小文
字模糊、图案不清晰等现象。
问题2：干燥不良干燥性能是水性
油墨最主要的指标之一。
水性油墨的干燥速度比溶剂型油墨慢，一旦干燥
不充分，就会产生粘辊现象。
因此，在使用水性油墨时必须提高干燥
温度，通常要比溶剂型油墨的干燥温度提高10～20℃，同时还需加大排风
专注下一代成长，为了孩子。
