铸铝壳体断裂故障的原因及修复方案的研究
压铸件出现裂纹的原因
1 压铸件出现裂纹的原因可能有多种，以下是一些常见的原因：
1. 温度梯度引起的热裂纹：在冷却过程中，不均匀的温度分布会导致部分区域产生较大的收缩应力，从而引发裂纹。
2. 疲劳裂纹：长时间的循环加载和应力集中会导致材料疲劳，最终导致裂纹的形成。
3. 内部气孔：在铸造过程中，如果存在气体未能完全排除，会在压铸件内部形成气孔。这些气孔可能会成为裂纹的起点。
4. 不合适的材料选择：选择了强度或韧性不足的材料，无法承受所需的工作条件下的应力和载荷，从而导致裂纹的形成。
5. 设计缺陷：不合理的设计、结构薄弱或应力集中的区域，可能会导致压铸件在使用过程中产生裂纹。
6. 制造工艺问题：制造过程中操作不当、工艺参数设置不正确等因素，如铸造温度、冷却速度、注射压力等，都可能导致压铸件出现裂纹。
为了避免压铸件出现裂纹，可以采取以下措施：
- 优化设计，避免应力集中区域的存在。
- 选择合适的材料，以满足所需的工作条件和要求。
- 严格控制制造工艺，确保温度、压力和冷却速度等参数符合要求。
- 检查和修复内部气孔，以减少裂纹的起始点。
- 定期进行检测和维护，及时发现并处理潜在的问题。
铸造铝合金发动机缸盖裂纹的修复
铸造铝合金发动机缸盖裂纹的修复
BJ2021型（或CA88型）发动机使用一段时间后发现启动困难，功率不足、冒黑烟，冲坏气缸垫而漏气、漏水，机油压力降低、发动机音响异常。经解体检查，发现铝合金缸盖3、4缸燃烧室间发生横贯裂纹，不久又发现其它铝合金发动机缸盖在进、排气门座口之间，气门座与燃烧室之间，缸盖螺栓孔与水道孔之间也出现裂纹。鉴于该现象比较普遍，经过现场调查、走访询问，并翻阅资料，查找出原因并进行了修复。
1、缸盖的焊接
单独购置铝合金缸盖比较困难，为了节省资金、降低维修费、延长设备寿命、提高修理水平，决定对其进行焊接。
1.1铝合金焊接的特点
（1）易氧化。铝合金易氧化，生成一层致密而难溶的AL2O3氧化膜，厚度约为0.1-0.2μm，其熔点达到2050℃，远远超过铝合金的熔点（一般约600℃左右），比重较大，阻碍金属溶化，容易造成焊缝金属的夹渣，而且氧化铝薄膜还吸附较多水分，使焊缝生成气孔，降低机械性能。
（2）易吸气。液态铝可溶解大量氢气，固态时几乎不溶解氢。当焊缝液态金属快速冷却凝固时，氢来不及析出，在焊缝中聚集形成气孔。
（3）热胀冷缩。铝的线膨胀系数和结晶收缩率约比钢大2倍，易产生较大的焊接变形和内应力，对缸盖等刚性较大，结构或含杂质过多形成低熔点共晶时易产生裂纹。
（4）导热性高。铝在熔化时所需热量及焊接热量损失大，要求采用能量集中的强热源。
（5）合金元素蒸发及烧损。铝合金中低沸点元素在高温电弧作用下易蒸发和烧损，从而改变焊缝金属的化学成分，使焊缝质量下降。
（6）高温强度和塑性低。铝合金在370℃时强度仅为10MPa，常常不能支持液体熔池金属的重量，容易造成焊缝金属塌落和烧穿现象。
（7）无色泽变化。铝合金从固态转变为液态时，颜色变化不明显，操作时难以掌握加热温度。 1.2手工钨极氩弧焊
采用手工钨极氩弧焊是依靠钨极与焊件之间的电弧熔化基本金属和填充焊丝，并利用喷嘴流出的氩气在电弧和熔池周围形成连续封闭的气流，从而保护钨极及熔池不被氧化的一种较先进的熔焊方法，如图1所示。其特点是采用明弧焊接，熔池可见性好，在气体压缩下电弧稳定，热量集中，熔池可见性好，在气体压缩下电弧稳定，热量集中，熔池和热影响区较小，变形和裂纹倾向小，焊接质量高，比较适合于铝合金的补焊。氩弧焊不用焊粉，避免了焊后残渣对接头的腐蚀，同时由于焊接时氩气流对焊接区域的冲刷使接头冷却，防止接头过热，从而改善了接头组织和性能。
铸件裂纹产生的原因
铸件裂纹产生的原因
铸件裂纹产生的原因可能有多种。以下是一些可能的原因：
1. 铸件内部缺陷：铸件在制造过程中可能受到内部缺陷的影响，如气孔、夹渣、夹杂物等。这些缺陷可能会导致应力集中，从而引发裂纹的产生。
2. 温度应力：铸件在铸造过程中会经历冷却和固化阶段。如果冷却速度不均匀或温度变化过快，会导致铸件内部产生温度应力。这种应力可能会达到材料的承载极限，从而引起裂纹的形成。
3. 压力应力：铸件在铸造过程中可能会受到外部压力的作用，如浇注、冷却或加工过程中的应力。如果这些应力超过了铸件材料的承载能力，裂纹可能会出现。
4. 铸造设计不合理：铸件的设计可能存在结构不合理或壁厚不均匀等问题。这些设计缺陷可能会导致应力集中，从而促使裂纹的产生。
5. 不当的冷却措施：铸件在铸造过程中的冷却速度和方式可能会影响裂纹的形成。如果冷却过程不合理，可能导致内部温度分布不均匀，进而引发裂纹。
请注意，这些仅是一些可能的原因，具体情况需要进一步分析和实验才能得出准确结论。

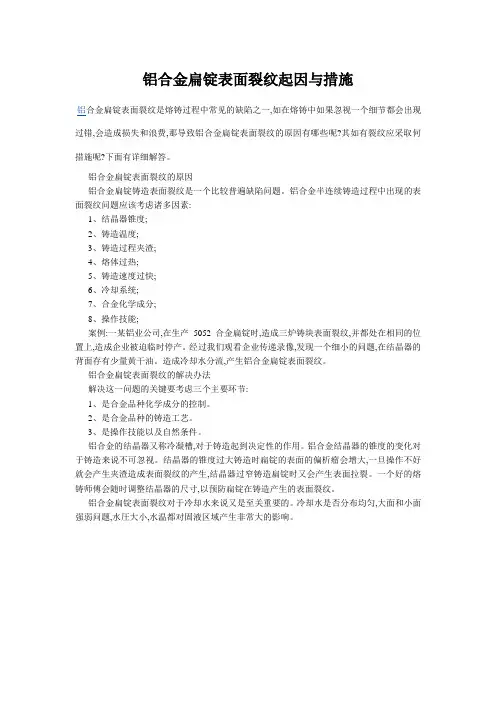

铝合金扁锭表面裂纹起因与措施
铝合金扁锭表面裂纹起因与措施
铝合金扁锭表面裂纹是熔铸过程中常见的缺陷之一,如在熔铸中如果忽视一个细节都会出现过错,会造成损失和浪费,那导致铝合金扁锭表面裂纹的原因有哪些呢?其如有裂纹应采取何措施呢?下面有详细解答。
铝合金扁锭表面裂纹的原因
铝合金扁锭铸造表面裂纹是一个比较普遍缺陷问题。铝合金半连续铸造过程中出现的表面裂纹问题应该考虑诸多因素:
1、结晶器锥度;
2、铸造温度;
3、铸造过程夹渣;
4、熔体过热;
5、铸造速度过快;
6、冷却系统;
7、合金化学成分;
8、操作技能;
案例:一某铝业公司,在生产5052合金扁锭时,造成三炉铸块表面裂纹,并都处在相同的位置上,造成企业被迫临时停产。经过我们观看企业传递录像,发现一个细小的问题,在结晶器的背面存有少量黄干油。造成冷却水分流,产生铝合金扁锭表面裂纹。
铝合金扁锭表面裂纹的解决办法
解决这一问题的关键要考虑三个主要环节:
1、是合金品种化学成分的控制。
2、是合金品种的铸造工艺。
3、是操作技能以及自然条件。
铝合金的结晶器又称冷凝槽,对于铸造起到决定性的作用。铝合金结晶器的锥度的变化对于铸造来说不可忽视。结晶器的锥度过大铸造时扁锭的表面的偏析瘤会增大,一旦操作不好就会产生夹渣造成表面裂纹的产生,结晶器过窄铸造扁锭时又会产生表面拉裂。一个好的熔铸师傅会随时调整结晶器的尺寸,以预防扁锭在铸造产生的表面裂纹。
铝合金扁锭表面裂纹对于冷却水来说又是至关重要的。冷却水是否分布均匀,大面和小面强弱问题,水圧大小,水温都对固液区域产生非常大的影响。
铝合金压铸产品铸造缺陷产生原因及处理办法
铝合金压铸产品铸造缺陷产生原因及处理办法
1 表面铸造缺陷
1.1 拉伤
(1)特征：
①沿开模方向铸件表面呈线条状的拉伤痕迹，有一定深度，严重时为整面拉伤；②金属液与模具表面粘和，导致铸件表面缺料。
(2)产生原因：
①模具型腔表面有损伤；②出模方向无斜度或斜度过小；③顶出不平衡；④模具松动：⑤浇铸温度过高或过低，模具温度过高导致合金液粘附；⑥脱模剂使用效果不好：⑦铝合金成分含铁量低于O．8％；⑧冷却时间过长或过短。
(3)处理方法：
①修理模具表面损伤；②修正斜度，提高模具表面光洁度；③调整顶杆，使顶出力平衡；④紧固模具；⑤控制合理的浇铸温度和模具温度1 80-250。；⑥更换脱模剂：⑦调整铝合金含铁量；⑧调整冷却时间；⑨修改内浇口，改变铝液方向。 ‘ ，
1．2 气泡
(1)特征：铸件表面有米粒大小的隆起表皮下形成的空洞.
(2)产生原因
①合金液在压室充满度过低，易产生卷气，压射速度过高；②模具排气不良；③熔液未除气，熔炼温度过高；④模温过高，金属凝固时间不够，强度不够，而过早开模顶出铸件，受压气体膨胀起来；⑤脱模剂太多；⑥内浇口开设不良，充填方向交接。
(3)处理方法
①改小压室直径，提高金属液充满度；②延长压射时间，降低第一阶段压射速度，改变低速与高速压射切换点；③降低模温，保持热平衡；④增设排气槽、溢流槽，充分排气，及时清除排气槽上的油污、废料；
⑤调整熔炼工艺，进行除气处理；⑥留模时间适当延长：⑦减少脱模剂用量。
1．3 裂纹 特征：
①铸件表面有呈直线状或波浪形的纹路，狭小而长，在外力作用下有发展趋势；②冷裂隙开裂处金属没被氧化；③热裂一开裂处金属已被氧化。
产生原因：
①合金中铁含量过高或硅含量过高；②合釜有害杂质的含量过高，降低了合金的塑性；③铝硅铜合金含锌量过高或含铜量过低；④模具，特别是模腔整体温度太低；⑤铸件壁厚、薄存有剧烈变化之处收缩受阻，尖角位形成应力；⑥留模时间过长，应力大；⑦顶出时受力不均匀。
铝合金铸轧卷裂边原因分析与对策解析
龙源期刊网
铝合金铸轧卷裂边原因分析与对策解析
作者：徐顺成
来源：《智富时代》2018年第09期
【摘 要】随着我国经济水平的提升，铝合金生产在现代化建设中的作用越来越显著，如何解决铝合金生产中存在的问题，不断提升铝合金的质量，成了当前技术人员共同关注的话题。在当前铝合金生产中，最常见的一个缺陷就是铸轧卷裂边问题，这会极大影响铝合金的质量，不利于我国工业化水平的提升。因此，应该对铝合金铸轧卷裂边缺陷进行分析，找到缺陷产生的原因，不断完善铝合金生产工艺。本文将通过结合实例，分析铝合金铸轧卷裂边原因，并提出铝合金铸轧卷裂边的解决对策，为铝合金生产提供建议。
【关键词】铝合金；铸轧卷裂边；原因；对策
在铝箔坯料的生产过程中往往采用铸轧法，这就会使得生产过程更加高效，也能够起到节能减排的作用，成为当前铝合金生产中的重要工艺方法。铸轧法相较于热轧法而言，没有预热、铣面和热轧等坯料生产工艺流程，铸轧板坯枝晶由于激冷的存在，导致其间距较小，金属间化合物细小，在箔材坯料生产中具有很大的优势。在铝合金生产的过程中，铸轧法受到广泛欢迎，成为保障加工企业生产效益的重要工艺。但是，在应用铸轧法生产箔材坯料的过程中，也会存在一定的问题，限制工艺方法的正常使用，铸轧卷裂边就是其中存在的一个关键问题。在铸轧带材的后续生产过程中，极容易受到铸轧卷裂边的影响，在拉、压应力的作用下边部会出现裂边范围增大的状况。因此，应该对铸轧卷裂边问题进行有效控制，保障铝合金生产的质量和效率。
一、缺陷观察及统计
在某企业的铝合金生产过程中，Φ1003mm×1850mm是其铸轧机的规格，62mm-65mm是铸轧区的范围，耳子倒角为45°。通过观察起生产过程可以发现，在1100、3003和8011铝合金铸轧坯料中出现了裂边的问题，严重影响生产质量和效率的提升。因此，应该统计1100、3003和8011铝合金铸轧坯料的裂边情况，这将有助于对裂边原因进行深入分析，也有利于根据缺陷状况提出具有针对性的解决措施【1】。
铝合金铸件裂纹异常8D改善报告
8D改善报告 编号：202221031001
JJ-QR-015 发生环节： ■ 机加制程□ 表面处理□ 装配□ 其它□
发出
单位 发出
日期 2020.10.29 要求回
复日期 责任单位
8D 步骤 承办人 完成日期
1- D 问题描述 ：
建升2154402侧面出现裂纹现象!
2022.10.31
2-D 成立小组 ：
组长：
组员：
2022.10.31
2- D 临时措施 ：
1、客户端物料：客户端物料安排全检。
2、库存品及在制品处理：无库存。
2022.10.31
3- D 原因分析 ：
1、裂纹部位光滑无拉伤痕迹，可以排除是开模，或顶出时产生的拉裂，顶裂。
2、铸件的开裂的原因还有热裂和冷裂，冷裂：铸件开裂处金属未被氧化，开裂缝隙细小呈直线，热裂：铸件开裂处金属被氧化开裂缝隙较大且缝隙不规则，结合对本产品分析，符合冷裂的缺陷特征。
3、模温低产品致密性不够经过整形等工序产品受力导致开裂。
3. 不良比率小，生产操作员自检及品质巡检没有抽检到不良样品，导致不良物料流出。
2022.10.31 8D改善报告 编号：202221031001
JJ-QR-015 4- D 纠正措施 ：
铝合金的断裂痕
铝合金的断裂痕
铝合金外壳表面出现裂痕有以下几点原因：
1、因为铝合金外壳挤压温度过高，使金属表层抗拉强度下降，所以在摩擦力的作用下铝型材工作台就产生了裂纹。
2、热裂纹是一种普通又很难完全消除的铸造缺陷。因为在固-液区内的金属塑性低，熔体结晶时体积收缩产生拉应力，当拉应力超过当时金属的强度，或收缩率大于伸长率时则产生裂纹。
3、铸造时凝固冷却过程中，铸锭内部由于冷却不均，产生极大不平衡应力。不平衡应力集中到铸锭的一些薄弱处产生应力集中，当应力超过了金属的强度或塑性极限时，在薄弱处则产生裂纹。
4、管头在渗铝时过烧会造成局部渗铝层过厚，导致裂纹现象出现。
铝合金外壳表面出现裂痕的原因大概就是上述的几点，希望能够帮助到大家，当然除了上述说的几点之外，我们在使用铝合金外壳的同时也要注意，避免人为的裂痕。
铸件失效分析报告
铸件失效分析报告
引言
铸件是常用的金属成型工艺之一，广泛应用于各个领域的机械制造中。然而，在使用过程中，铸件可能会出现失效现象，例如裂纹、变形、断裂等。本报告旨在对铸件失效进行分析，找出失效的原因，并提出相应的建议。
一、失效描述
在实际使用中发现某些铸件出现断裂现象。断裂表现为铸件上出现明显的裂纹，并伴随着变形。这些断裂的位置主要集中在铸件的连接处，例如焊接缝或连接孔。
二、失效原因分析
经过对失效铸件的观察和分析，结合相关理论知识，我们初步推断铸件失效的原因可能是以下几个方面：
1. 材料问题： 铸件可能使用了低质量的材料或者材料存在质量问题，导致其力学性能不符合要求，易发生断裂。
2. 设计问题： 铸件的设计可能存在缺陷，如圆角半径不足、壁厚变化过大等，导致应力集中，增加了断裂的风险。
3. 制造问题： 铸件的制造过程可能存在问题，例如铸型不完善、铸造温度控制不当等，造成铸件内部存在缺陷，从而降低了其强度。
4. 使用问题： 铸件在使用过程中可能受到了异常的外力载荷作用，或者受到了腐蚀、疲劳等环境因素的影响，导致断裂。
三、实验分析
为了进一步确认铸件失效的原因，我们进行了一系列的实验分析。
首先，我们对失效铸件的材料进行了化学成分分析。结果显示，铸件所使用的材料与设计要求的标准材料存在差异，材料中掺杂了较高含量的夹杂物，这可能是材料强度下降的主要原因。
进一步进行金相组织分析后发现，失效铸件的金相组织存在明显的缺陷和非均匀性。部分区域存在晶界偏析和孔隙等缺陷，这些缺陷对铸件的强度和韧性具有显著的负面影响。
同时，我们对失效铸件的断口进行了扫描电镜观察。观察结果显示，断裂面上存在明显的沿晶裂纹，这表明铸件可能存在应力集中的问题。此外，断裂面上还发现了一些细小的颗粒，初步判断为夹杂物或者金属氧化物，这些颗粒的存在进一步加剧了铸件的脆性。
四、建议和改进措施
基于对失效铸件的分析结果，我们提出了以下建议和改进措施：
ZL305铝合金铸件裂纹形成原因分析
ZL305 铝合金铸件裂纹形成原因分析
摘要
ZL305 铝合金铸件在使用过程中出现裂纹是一种较为常见的问题，为了探究这种情况的形成原因，本文从多个角度进行了分析。首先介绍了 ZL305 铝合金铸件的基本性质和应用领域，然后阐述了铸件裂纹的基本概念、分类和危害。接着，本文针对 ZL305 铝合金铸件裂纹产生的原
因进行了详细的阐述和分析。其中，包括了原材料、铸造工艺、热处理、外界因素等方面的影响。最后，通过对各方面情况的分析和总结，提出
了一些改进措施，以期减少 ZL305 铝合金铸件出现裂纹的概率。
关键词：ZL305 铝合金铸件；裂纹；形成原因；改进措施一、引言
ZL305 铝合金是一种具有优良耐热性、抗蠕变性、耐磨性、耐蚀性以及强度高等优点的铝合金。因此，它在航空、汽车制造、建筑等领域中得到了广泛的应用。然而，在使用过程中，ZL305 铝合金铸件出现裂纹的情况也时常发生。这种情况不仅会影响铸件的质量，还会对使用者的安全带来威胁。因此，研究 ZL305 铝合金铸件裂纹发生的原因，对于提高铸件的质量和使用寿命具有重要意义。
二、铸件裂纹的基本概念、分类和危害
铸件裂纹是指沿着铸件表面或内部断裂出现的裂缝。根据产生时机可分为三类：一类是铸造过程中形成的板坯龟裂、热裂、缩松、扭曲等缺陷；第二类是加工时形成的切削加工裂纹、冷裂纹和热裂纹等缺陷；第三类是使用过程中形成的疲劳裂纹、应力腐蚀裂纹、热疲劳裂纹等。其中，铸造过程中形成的裂纹是 ZL305 铝合金铸件裂纹的主要类型。
铸件裂纹的危害主要体现在以下几个方面：一是降低铸件的强度和可靠性，影响铸件的质量；二是铸件表面裂缝对使用寿命的影响，长期使用会使裂缝扩大或者新出现裂纹，加速铸件的磨损和损坏；三是影响 工作安全，一旦铸件出现裂纹或裂口，随着时间的推移，会加剧到危险的程度，带来人身和财产上的伤害。
三、ZL305 铝合金铸件裂纹形成原因
1. 原材料的影响
