高压柜PT柜的作用及直流屏的作用

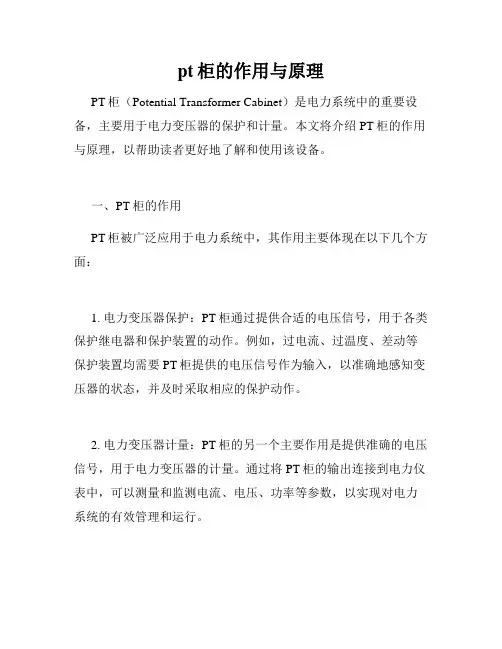

1.高压开关柜PT柜的作用：一般直接装设在母线上，以检测母线电压和实现保护功能。

A、电压测量，提供测量表计的电压回路。

B、提供操作和控制电源。

C、每段母线过电压保护器的装设。

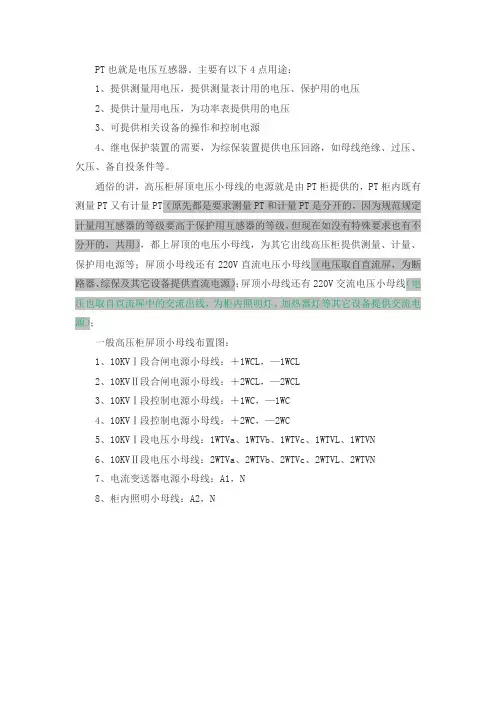

高压柜屏顶电压小母线的电源室由PT柜提供的。

2.高压进线柜的作用：

2.2.1主要是分断、闭合电网与用户之间的电路，有继电器保护功能和指示电器。

2.2.1用来保护用户供电线路和用电设备。在设备和线路发生较大故障本地保护失效时，它及时把故障设备或线路脱离电网电源。

3.屏顶小母线的作用：

屏顶小母线是控制电源，信号电源，保护电源，交流电压，交流电源等共用汇集线，起到汇集、分配电能的作用，属于环网供电。

小母线文字标号组直流控制和信号的电源及辅助小母线

小母线名称文字符号

控制回路电源小母线+KM -KM

信号回路电源小母线+XM -XM

事故音响信号小母线用于不发遥远信号者 SYM

用于直流屏 1SYM

用于配电装置2SYM

用于发遥远信号者3SYM

预报信号小母线瞬时动作的信号 1YBM 2YBM

延时动作的信号3YBM 4YBM

直流屏上的预报信号小母线(延时动作信号) 5YBM 6YBM

在配电装置内瞬时动作的预报信号小母线 YBM

控制回路断线预报信号小母线 KDMⅠKDMⅡKDMⅢ灯光信号小母线 ( - )XM

配电装置信号小母线 XPM

闪光信号小母线SM

合闸小母线+KM -KM

“掉牌未复归”光字牌小母线 FM PM

指挥装置的音响小母线ZYN

自动调整周波的脉冲小母线 1TZM 2TZM

同期装置超前时间的整定小母线 1TQM 2TQM

同期装置发出合闸的脉冲小母线 1THM 2THM 3THM

隔离开关操作闭锁小母线 GBM

旁路闭锁小母线 1PBM 2PBM

厂用电辅助信号小母线 +CFM -CFM

母线设备辅助信号小母线+MFM -MFM

交流电压,同期和电源小母线

同期小母线待并系统TQMa TQMc TQMj

运行系统TQMa’ TQMc’

公共的B相电压小母线YMb

第一组母线系统或奇数母线段的电压小母线1YMa 1YMc 1YMN 1YML 1YMX

第二组母线系统或偶数母线段的电压小母线2YMa 2YMc 2YMN 2YML 2YMX 转角变压器的辅助小母线 ZMa ZMb

电源小母线 DYMa DYMc

发电机电压备用母线的电压小母线 9YMa 9YMc

低电压保护小母线1DBM 2DBM 3DBM

母线切换小母线(用于旁路母线电压切换) YQM

4．直流屏的作用：

高压配电室用直流电源柜,用作控制、保护、监控和操作断路器等的电气电源；交流也可以；主要根据断路器控制操作电源类型来决定；

用直流电源柜比交流电源柜有以下好处：

1直流电源柜可以在交流电源正常的情况下给蓄电池组事先充满电，当交流电源停电时，由蓄电池馈电，仍能保证断路器的操作、控制、保护和监控用电；

2.直流电源柜不用考虑三相平衡问题；

（此贴为个人总结经验，和需要熟记一些字符标号，如有文献上的错误，还望各位论友指点迷津，在下万分感激）

直流屏的作用及说明

编辑词条直流屏目录[隐藏] 2.直流屏技术指标: 3.直流屏工作条件： 1.直流屏含义及作用：直流屏是直流电源操作系统的简称。通用名为智能免维护直流电源屏，简称直流屏，通用型号为GZDW，而直流屏就是用来供应这种直流电源的。发电厂和变电站中的电力操作电源现今采用的都是直流电源，它为控制负荷和动力负荷以及直流事故照明负荷等提供电源，是当代电力系统控制、保护的基础。直流屏由交配电单元、充电模块单元、降压硅链单元、直流馈电单元、配电监控单元、监控模块单元及绝缘监测单元组成。主要应用于电力系统中小型发电厂、水电站、各类变电站，和其他使用直流设备的用户（如石化、矿山、铁路等），适用于开关分合闸及二次回路中的仪器、仪表、继电保护和故障照明等场合。直流屏是一种全新的数字化控制、保护、管理、测量的新型直流系统。监控主机部分高度集成化，采用单板结构（All in one），内含绝缘监察、电池巡检、接地选线、电池活化、硅链稳压、微机中央信号等功能。主机配置大液晶触摸屏，各种运行状态和参数均以汉字显示，整体设计方便简洁，人机界面友好，符合用户使用习惯。直流屏系统为远程检测和控制提供了强大的功能，并具有遥控、遥调、遥测、遥信功能和远程通讯接口。通过远程通讯接口可在远方获得直流电源系统的运行参数，还可通过该接口设定和修改运行状态及定值，满足电力自动化和电力系统无人值守变电站的要求；配有标准RS232/485串行接口和以太网接口，可方便纳入电站自动化系统。直流屏的组成：充电柜-充电模块-监控模块-电池组直流屏主要特点：系统特点高可靠性：采用开关电源的模块化设计，N+1热备份。充电模块可以带电热插拔，平均维护时间大幅度减少。动力母线和控制母线可以由充电模块单独直接供电，可以通过降压装置热备份。硬件低差自主均流技术，模块间输出电流最大不平衡度优于5%。可靠的防雷和电气绝缘措施，选配的绝缘监测装置能够实时监测系统绝缘情况，确保系统和人身安全。系统设计采用IEC（国际电工委员会），UL等国际标准，可靠性与安全性有充分保证。高智能化：监控模块采用大屏幕液晶汉字显示，声光告警。

直流屏原理及作用

环境温度：—5℃--+40℃ 音响噪音:≤45Db 三、机械参数机柜外形尺寸：（高×宽×深）2260×800×600mm 四、系统工作原理系统工作原理如下： 1、交流输入正常时系统交流输入正常时，两路交流常时，两路交流输入经过交流切换控制板选取择其中一路输入，并通过交流配电单元给各个充电模块供电。充电模块输入三相交流电转换为220V或110V的直流，经隔离二极管隔离后、一方面给电池充电，另一方面给合闸负载供电。此外，合闸母线还通过路压硅链装置与控制模块构成备份系统，提供控制母线电原。系统中的监控部分对系统进行管理和控制，信号通过配电监控分散采集处理后，再由监控模块统一管理，在显示屏上提供人机操作界面，还可以接入到远程监控系统。系统还可以配置绝缘检测仪或绝缘检测继电器，监测母线绝缘情况。 2、交流输入停电或异常时交流停电或异常时，充电模块停止工作，由电池供电。监控模块监测电池电压、放电时间，当电池放电到一定程度时，监控模块告警。交流输入恢复正常以后，充电模块对电池进行充电。第二章充电柜充电柜的主要功能是实现输入交流的自动切换、交流电的分配、AC/DC变换、电池接入、硅降压和系统监控管理等。 1、交流的自动切换系统可以输入两路交流电源，有自切换电路实两路交流输入的主备方式自动切换，即以第一路交流输入为主回路，第二路交流输入为从回路，当主回路发生中断或者异常时，自动切换到第二路，保证系统的交流没有长时间的中断；当主回路供电正常时，自动切换回到第一路。

2、交流电的分配交流接入后，配电线路将交流电源分配到每一个充电模块，实现每个充电模块交流电源的单独控制。 3、AC/DC变换 AC/DC变换，即充电模块交输入交流变换为直流输出。供给电池充电或者直接供给负载。4、硅降压单元硅降压单元串接于合闸母线和控制母线。分为自动和手动两种方式，自动方式是由其内部自动控制电路来执行自动硅降压功能。手动方式由手动旋钮来控制，并可由旋钮的不同档位（5档）来控制执行继电器闭合的数目，手动调节电压。 5、系统监控管理监控模块放置在充电柜中，对电源系统进行全面控制和检测。监控模块不但对充电柜内部件进行监控，而且还对绝缘监测仪、电池检测仪等下级设备进行监控。监控模块对电池实现全面的智能化管理。监控模块提供遥测、遥调、遥信和遥控，为实现远端监控提供了先决条件。第三章充电模块一、主要功能和性能 1、主要功能充电模块的主要功能是实现AC/DC变换，还有系统控制、告警等功能。自动/手动控制充电模块具有自动/手动控制功能，在自动工作方式下，充电模块接收来自监控模块的指令。通常情况下，所有合闸模块应工作于自动状态下，以实现监控模块对电池的智能管理。手动状态下，有模块面板上的电位器来调节模块的输出电压。电压调节充电模块接受监控模块的指令，调节输出电压到设定值。电压调整范围可以在输出电压下限（一般为198V/99V）和上限（一般为286V/143V）之间。限流指将充电模块的最大输出电流限制在一定的范围内，以控制电池充电电流，防止电池过流充电。充电模块采用无级限流技术，即在输出额定范围内，可限流在任意点，分辩率为1%。地址设置为了使监控模块能够识别各充电模块，各个充电模块都应该有一个地址，地址范围为0—31。信息反指示在充电模块的面板上有电源指示灯，保护指示灯，故障指示灯和电压/电流显示表头。电源指示灯：指示充电模块内部工作电源是否正常。

直流屏常见故障的解决办法

110kV站，全站共有33个高压开关,直流屏采用200AH，10A 充电模块。充电模块该如何配置，有什么依据？充电模块的输出电流=0.1C10+常用负荷+备份,C10指的是电池的10小时放电容量，200AH的电池现在大多是配置4台10A 的模块。其中2台电池均充电时用，1台共常用负荷，1台备份。直流屏电池组DC110V/500A.h 要活化，请问下放电电流一般为多少？一般的充放电实验，是以0.1C的容量来做的。500A.h 的电池组，就是用50A的电流，放电10小时，理论上讲50X10=500Ah，刚好把充满电的电池所有容量放掉。但是你现在是活化实验，不用深度放电，用50A电流放电3~5小时就可以了，放了电的电池要尽快充电，否则电池里的化学介质会破坏，造成电池容量下降的。 1000AH容量蓄电池，以500A电流放电，放电率是多少？放电电流有两种表示方式。一种是1000Ah电瓶500A放电电流为0.5C；另外一种是X小时率，设5小时率规定为额定容量，那么5个小时率放电电流I=1000/5=20A，则500A电流可以表示为25I。直流屏和UPS的区别

直流屏的作用是当厂用电中断时通过双电源开关迅速的提供可靠的备用电源，还有供给高压开关的操作电源等。UPS的作用就是将直流电源转换成交流电供给DCS或其他装置电脑等。直流屏和直流电源的区别直流屏是蓄电池和智能充电器的完美的统一体，它的自动化程度很高功能较多仅在电力系统内应用比较广泛；直流电源主要指各类干电池也包括各类电气设备内外的经过整流滤波的直流部分可以说是五花八门多种多样有些质量较差。直流屏的作用直流屏提供直流电DC220V、48V等等，主要的作用是给高低压开关设备提供直流分合闸操作电源，及电力仪器仪表控制电源、临时照明等作用。应急电源提供交流电AC380/220。主要作用是在市电断电后，短时间（一般是60/90分钟）内给负载提供交流应急供电。所带负载一般为应急照明、金属灯、风机、电梯、防火卷帘门等电气设备。直流屏的工作原理直流屏两路市电经过交流切换输入一路交流，给各个充电模块供电。直流屏充电模块将输入三相交流电转换为直流电，给蓄电池

简述直流屏原理作用与操作说明

简述直流屏原理作用与操作说明现代企业都离不开电，如石化、煤矿、医院、学校、商场等。而直流屏是电气设备中必不可少的一个组合配电设备之一。标签：直流屏；原理；操作说明 1 直流屏的组成充电柜-充电模块-监控模块-电池组-降压硅链。 2 直流屏特点 2.1 具有高可靠性它采用开关电源的模块化设计，N+1热备份。其中充电模块可以带电热插拔，平均维护时间大大减少。动力母线与控制母线可以由充电模块单独直接供电，通过降压装置能够热备份。它具有可靠的防雷和电气绝缘措施，选配的绝缘监测装置能够实时监测系统绝缘情况，确保系统和人身安全等等。 2.2 具有高智能化它的监控模块采用大屏幕液晶汉字显示，声光告警。可通过监控模块进行系统各个部分的参数设置。模块具有平滑调节输出电压和电流的功能，具备电池充电温度补偿功能。具有多个扩展通讯口，可以接入多种外部智能设备（如电池测试仪、绝缘监测装置等）。可实现无人值守。蓄电池具有自支管理及保护，实时自动检测蓄电池的端电压、充电放电电流，并对蓄电池的均浮充电进行智能能控制，设有电池过欠压和充电过流声光告警。 3 技术数据（如表1） 4 操作说明日常使用中，具体操作步骤如下：（1）参数配置。接通交流电，监控系统开始工作，显示屏面亮，有提示信息出现。（2）电池组接入。参数配置完毕后，检查电池组的两端电压值和监控屏提示的合母电压值。如果合母电压值和电池组电压相差较大，则通过设置监控的均/浮充电压参数调整合母电压值，使其和电池组电压一致。然后切断交流电源，将电池回路的熔断器插入。再次合上交流电。并逐一合上各路输出断路器，检查指示灯及对应输出端子电压是否正常；系统当前信息菜单显示的各参数应该正

直流系统的介绍和操作

直流系统的简介与操作一、直流系统的作用直流系统是给信号设备、保护、自动装置、事故照明、应急电源及断路器分、合闸操作提供直流电源的电源设备。直流系统是一个独立的电源，它不受发电机、厂用电及系统运行方式的影响，并在外部交流电中断的情况下，保证由后备电源—蓄电池继续提供直流电源的重要设备。直流系统的用电负荷极为重要，对供电的可靠性要求很高。直流系统的可靠性是保障变电站安全运行的决定性条件之一。二、控制回路用直流为什么比用交流可靠 1、输出电压稳定。 2、单个直流屏有二路交流输入（自动切换），加上蓄电池，相当于有三个电源供电。 3、假如用交流电源，当系统发生短路故障，电压会因短路而降低，使二次控制电压也降低，严重时会因电压低而使断路器跳不开！三、直流系统的组成直流系统主要由两大部份组成。一部份是电池屏，另一部份是直流充电屏（直流屏）。电池屏就是一个可以摆放多节电池的机柜。电池屏中的电池一般是由 2V-12V的数节电池以串联方式组成，对应电的电压输出也就是110V或220V。目前使用的电池主要是阀控式密封免维护铅酸电池。直流屏主要是由机柜、整流模块系统、监控系统、绝缘监测单元、电池巡检单元、开关量检测单元、降压单元及一系列的交流输入、直流输出、电压显示、电流显示等配电单元组成。 1 、整流模块系统：电力整流模块就是把交流电整流成直流电的单机模块，通常是以通过电流大小来标称（如2A模块、5A模块、10A模块、20A模块等等），按设计理念的不同也可以分为：风冷模块、独立风道模块、自冷模块、智能风冷模块和智能自冷模块。它可以多台并联使用，实现了 N+1 冗余。模块输出是 110V 、 220V 稳定可调的直流电压。模块自身有较为完善的各种保护功能如：输入过压保护、输出过压保护、输出限流保护和输出短路保护等。 2、监控系统：监控系统是整个直流系统的控制、管理核心，其主要任务是：对系统中各功能单元和蓄电池进行长期自动监测，获取系统中的各种运行参数和状态，根据测量数据及运行状态及时进行处理，并以此为依据对系统进行控制，实现电源系统的全自动管理，保证其工作的连续性、可靠性和安全性。监控系统提供人机界面操作，实现系统运行参数显示，系统控制操作和系统参数设置。 3、绝缘监测单元：直流系统绝缘监测单元是监视直流系统绝缘情况的一种装置，可实时监测线路对地漏电阻，此数值可根据具体情况设定。当线路对地绝缘降低到设定值时，就会发出告警信号。直流系统绝缘监测单元目前有母线绝缘监测、支路绝缘监测。 4、电池巡检单元：电池巡检单元就是对蓄电池在线电压情况巡环检测的一种设备。可以实时检测到每节蓄电池电压的多少，当哪一节蓄电池电压高过或低过设定时，就会发出告警信号，并能通过监控系统显示出是哪一节蓄电池发生故障。电池巡检单元一般能检测 2V-12V 的蓄电池和巡环检测 1-108 节蓄电池。 5 、开关量检测单元：开关量检测单元是对开关量在线检测及告警干节点输出的一种

直流屏功能检查

摘要】介绍了变电站直流系统在投产前验收的重要性，对几个验收关键点进行分析，提出验收方法和要点，提升验收质量。【关键词】直流系统；验收；关键点；分析 1 引言直流系统是变电站重要的组成部分，直流设备对变电站一、二次设备乃至整个电网的安全运行起着至关重要的作用，因此新投变电站直流系统的验收工作相当重要。直流系统的验收项目很多，必须抓住关键环节和重点项目，进行针对性地验收，才能保障变电站稳定运行。 2 变电站投运前验收直流系统的意义（1）在变电站投运前的设备调试阶段，安装施工人员、厂家调试人员、相关专业人员等均在现场，验收发现问题后，能够相互协调，处理比较快捷彻底。如果投运前未抓住关键点进行认真验收，设备投运后发生的缺陷异常，因相关专业人员、厂家人员不全，一些需多专业协调完成的消缺工作将无法进行。（2）在变电站投运前，对直流系统进行各种试验比较方便，如模拟直流接地，切换试验、异常信号上传等都可以顺利进行，并且不影响电网安全运行。甚至可以将直流系统全部停电进行一些检查和试验。一旦变电站投运直流系统没有全部停电的可能性，一些需要必须停电才能处理的缺陷将不能彻底处理。 3 直流系统验收过程中关键点分析笔者参加了多座新建变电站直流系统的验收工作和旧站直流改造工作，根据现场实践经验，现将几个验收工作中的关键点逐一分析。 3.1 切换试验 3.1.1 双蓄电池切换双套直流系统的变电站投运后，当充电机或蓄电池组出现故障，需要将其退出运行时，要进行倒负荷操作。如接线错误，倒负荷时就可能造成设备失电，直流短路等情况，因此投产前应进行切换试验，确认正确无误。 3.1.2 直流分电屏双电源切换试验确认直流分电屏的两路进线电源分别取自Ⅰ、Ⅱ段直流母线。将母联开关合上（合母联开关前检查Ⅰ、Ⅱ段直流母线电压一致，万用表测母联开关上下闸口极性一致），断开Ⅰ段进线电源空开检查本分电屏运行正常所有馈线不失电，再合上Ⅰ段进线电源空开。断开Ⅱ段进线电源空开检查本分电屏运行正常所有馈线不失电，再合上Ⅱ段电源空开，断开母联开关，避免Ⅰ、Ⅱ段母线长期并列运行。 3.1.3 充电机两路交流进线切换试验充电装置一般配置两路交流进线电源。1、2#交流电源应当分别独立取自站内交流Ⅰ、Ⅱ段母线，以保证充电装置交流电源的可靠性，当某一路交流电源故障失电时应能自动切换到另一路交流电源上运行。试验方法是：将交流屏上1、2#两路馈线开关合上，充电机屏交流切换开关切至自动位置，断开交流屏某一路馈线后，切换装置动作，充电装置自动由另一路交流电源供电。 3.2 绝缘监察装置功能试验重点做好直流接地、交流窜入现场模拟试验，以检验绝缘检测仪功能是否完善，符合反措要求。模拟接地试验：用25kΩ（适用于220V直流系统，110V直流系统用7kΩ）电阻接入Ⅰ、Ⅱ段直流系统任一馈线正（负）极与地之间，分别使直流母线正、负以及两极同时接地，检查装置是否正确发出直流接地告警信号，并且正确显示接地极、绝缘电阻值、故障支路号及支路电阻。交流窜入试验：退出所有馈线负荷及蓄电池组，用自耦调压器将10V以上交流电压接

直流屏常见故障的解决办法

直流屏常见故障的解决办法 110kV站，全站共有33个高压开关,直流屏采用200AH，10A充电模块。充电模块该如何配置，有什么依据？充电模块的输出电流=0.1C10+常用负荷+备份,C10指的是电池的10小时放电容量，200AH 的电池现在大多是配置4台10A的模块。其中2台电池均充电时用，1台共常用负荷，1台备份。直流屏电池组DC110V/500A.h 要活化，请问下放电电流一般为多少？一般的充放电实验，是以0.1C的容量来做的。500A.h 的电池组，就是用50A的电流，放电10小时，理论上讲50X10=500Ah，刚好把充满电的电池所有容量放掉。但是你现在是活化实验，不用深度放电，用50A电流放电3~5小时就可以了，放了电的电池要尽快充电，否则电池里的化学介质会破坏，造成电池容量下降的。 1000AH容量蓄电池，以500A电流放电，放电率是多少？放电电流有两种表示方式。一种是1000Ah电瓶500A放电电流为0.5C；另外一种是X小时率，设5小时率规定为额定容量，那么5个小时率放电电流I=1000/5=20A，则500A电流可以表示为25I。直流屏和UPS的区别直流屏的作用是当厂用电中断时通过双电源开关迅速的提供可靠的备用电源，还有供给高压开关的操作电源等。UPS的作用就是将直流电源转换成交流电供给DCS或其他装置电脑等。直流屏和直流电源的区别直流屏是蓄电池和智能充电器的完美的统一体，它的自动化程度很高功能较多仅在电力系统内应用比较广泛；直流电源主要指各类干电池也包括各类电气设备内外的经过整流滤波的直流部分可以说是五花八门多种多样有些质量较差。直流屏的作用直流屏提供直流电DC220V、48V等等，主要的作用是给高低压开关设备提供直流分合闸操作电源，及电力仪器仪表控制电源、临时照明等作用。应急电源提供交流电AC380/220。主要作用是在市电断电后，短时间（一般是60/90分钟）内给负载提供交流应急供电。所带负载一般为应急照明、金属灯、风机、电梯、防火卷帘门等电气设备。直流屏的工作原理直流屏两路市电经过交流切换输入一路交流，给各个充电模块供电。直流屏充电模块将输入三相交流电转换为直流电，给蓄电池充电，同时给合闸负载供电，另外合闸母线通过降压装置给控制母线供电。系统中的各基础监控单元受主监控的管理和控制，通过通讯线将各基础监控单元采集的信息送给主监控统一管理。主监控显示直流系统各种信息，用户也可触摸显示屏查询信息及操作，系统信息还可以接入到远程监控系统。直流屏除基础的交流监控、直流监控、开关量监控外，还可以配置绝缘监测、电池巡检功能，用来对直流系统进行全面监控。变电站直流屏上显示合母电压240,控母电压220,为什么控母电压比合母的低? 采用的直流母线不一样.前者使用的的母线可能使用的蓄电池的或者整流机的数量多一点，因为合闸是电流大可能会造成母线的电压短时下降如果启动的合闸数量多的话甚至会是断路器不能合上闸。而控制母线则没有这种担忧. 充电模块输出的电压一般在198-286之间默认的是235 那个样子所以合母一般在235到245之间，现在的开关线圈一般是220 正负%5 所以你保持在235那个样子够用。控母的话就保持在220就可以了反正现在的保护装置标称的都是220V

直流屏的作用是什么,什么又叫合母控母电压

举个例子，像一般的变电站蓄电池都是108块，每一块的电压时2.23-2.28之间，这样的话蓄电池的端电压就是240V左右。这个电压就是所谓的合母电压。当然平时这个电压是由高频电源提供的。因为只有在全站失压的时候才用的到蓄电池的。控母电压平时是由高频电源通过调节它的地址码将240V的电压降到220V或者通过降压硅堆降到220V。合闸母线电压是给断路器等提供电源的，控制母线电压是给控制回路提高操作电源的。当然有的站只是平时还这样说，但是他们已经不再明确区分控母还是合母电压，现在断路器的机构大部分都是弹簧操作机构，不需要很大的电流。目前新站还有控母和合母完全是出于以前的习惯，区分开之后将他们引导不同的小母线上一是为了出了故障查找方面，二是为了分开了之后清晰明了合闸母线一般240V，控制母线220V。主要是老式断路器的电磁式操作机构需要较大的合闸电流，所以弄出一个合闸母线来。简单来说就是合闸母线带着一个大合闸线圈，靠磁力把吸开关机构来达到合闸的目的。因为需要的吸力特别大，所以线圈中的电流特别大，就导致了在合闸的时候，合母电压降的比较低（简单的欧姆定律），为了解决电压过低的问题，变电站专门设置了控制母线（带操作回路、信号回路、保护装置等等负荷，电压220－230v）和合闸母线（专门带开关的合闸回路，电压240v－245v）。所以合闸母线比控制母线电压高20v左右是正确的。但是现在随着科技的发展，电磁操作机构已经逐渐被淘汰，取代它的是气动机构、弹簧机构、液压机构等等新机构，这些开关的跳合闸是靠储能电机提前储好能量，在开关有操作（保护或手跳合）时把能量释放出来来完成的。所以不需要很大的合闸电流，更不需要合闸母线了。现在新建的变电站基本上都没有什么合闸母线了。但是这个传统却有所保留，有些设计者设计控制母线带保护装置，所谓的合闸母线带储能电机，其实这个控母和合母电压已经统一了，现在合母和控母的概念已经淡化了，却可以用保护母线和控制母线更恰当些，我们这保护母线提供保护装置和其它自动化装置的电源，控制母线提供开关的操作电源等。变电站的开关柜一般具有手动合闸、电动合闸。注：现在很多柜子都不带手动合闸。电动合闸的操作电流有交流220V，直流220V。变电站为了更安全可靠供电，一般操作电源使用直流操作电源。直流屏的作用：在掉电的情况下，使用直流操作电源对开关快速合闸。减伤事故时间。在变电站内所变交流电源经过整流出直流电源，然后接充电电池组成的充电柜。直流屏由整流柜和充电柜组成。通过合母、控母引入每个开关柜内。对开关进线远程、就地分合闸。合母：一般由直流屏变出DC240V，对断路器进线分合闸使用的电源。提供合闸瞬间较大电流。控母：一般由直流屏变出DC220V，对操作回路供电，提供较小的电流。

直流屏功能介绍

直流屏的按装工程比较容易，主要是接上交流电源线和电池的联接线就好了！厂家发货时会有图纸按图接就好了！在这给你简单介绍下直流屏的几种功能：直流屏系统是以电池容量标称,如65AH,100AH常用名称:GZDW-65AH-220M,GZDW-100AH-220M。直流屏系统主要由两大部份组成。一部份是电池屏另一部份是直流充电屏（直流屏）。电池屏就是一个可以摆放多节电池的机柜（800×600×2260）。电池屏中的电池一般是由2V-12V的电池以9节到108节串联方式组成，对应电的电压输出也就是110V或220V。目前使用的电池主要是阀控式密封免维护铅酸电池。直流屏主要是由机柜、整流模块系统、监控系统、绝缘监测单元、电池巡检单元、开关量检测单元、降压单元及一系列的交流输入、直流输出、电压显示、电流显示等配电单元组成. 整流模块系统：电力整流模块就是把交流电整流成直流电的单机模块，通常是以通过电流大小来标称（如2A模块、5A模块、10A模块、20A模块等等），按设计理念的不同也可以分为：风冷模块、独立风道模块、自冷模块、自能风冷模块和自能自冷模块。它可以多台并联使用，实现了N+1冗余。模块输出是110V、220V稳定可调的直流电压。模块自身有较为完善的各种保护功能如：输入过压保护、输出过压保护、输出限流保护和输出短路保护等。监控系统：监控系统是整个直流系统的控制、管理核心，其主要任务是：对系统中各功能单元和蓄电池进行长期自动监测，获取系统中的各种运行参数和状态，根据测量数据及运行状态及时进行处理，并以此为依据对系统进行控制，实现电源系统的全自动管理，保证其工作的连续性、可靠性和安全性。监控系统目前分为两种：一种是按键型还有一种是触摸屏型。：监控系统提供人机界面操作，实现系统运行参数显示，系统控制操作和系统参数设置。绝缘监测单元：直流系统绝缘监测单元是监视直流系统绝缘情况的一种装置，可实时监测线路对地漏电阻，此数值可根据具体情况设定。当线路对地绝缘降低到设定值时，就会发出告警信号。直流系统绝缘监测单元目前有母线绝缘监测、支路绝缘监测。电池巡检单元：电池巡检单元就是对蓄电池在线电压情况巡环检测的一种设备。可以实时检测到每节蓄电池电压的多少，当哪一节蓄电池电压高过或低过设定时，就会发出告警信号，并能通过监控系统显示出是哪一节蓄电池发生故障。电池巡检单元一般能检测2V-12V的蓄电池和巡环检测1-108节蓄电池。开关量检测单元：开关量检测单元是对开关量在线检测及告警干节点输出的一种设备。比如在整套系统中哪一路断路器发生故障跳闸或者是哪路熔断器熔断后开关量检测单元就会发出告警信号，并能通过监控系统显示出是哪一路断路器发生故障跳闸或者是哪路熔断器熔断。目前开关量检测单元可以采集到1-108路开关量和多路无源干节点告警输出。降压单元：降压单元就是降压稳压设备，是合母电压输入降压单元，降压单元再输出到控母，调节控母电压在设定范围内（110V或220V）。当合母电压变化时，降压单元自动调节，保证输出电压稳定。降压单元也是以输出电流的大小来标称的。降压单元目前有两种，一种是有级降压硅链，一种是无级降压斩波。有级降压硅链有5级降压和七级降压，电压调节点都是3.5V，也就是说合母电压升高或下降3.5V时降压硅链就自动调节稳定控母电压。

高压柜直流屏的作用

高压柜直流屏的作用高压室内的直流的主要作用是为了给高压开关的合闸机构提供电源，比如说电磁式(CD)的合闸机构就需要很大的直流电流，而弹簧储能式(CT)合闸机构就不需要很大的直流电流，只要电压能满足储能电机的正常工作就可以，另外还可以给高压开关顶部的直流小母线提供信号、控制、报警等回路的直流电源，以及一些继电保护和自动装置提供直流电源，直流电源作为操作电源和信号显示报警，为较大较复杂的高低压(高压更常用)配电系统的自动或电动操作提供电能源，另可以与中央信号屏综合设计在一起。(具体可以查看国家和行业标准)。打个比方，某个晚上的变电站发生事故，一个高压开关断开了，外面输近来的电断掉了。可我们还是希望有电器来报警、诊断，那这些仪表、控制电器等要用的电从哪里来,就得靠直流屏或简易的分布式直流电源，它里面有蓄电池供电。直流屏的组成:交流电源、整流装置、充电(稳流和稳压)机、蓄电池组、直流配电电压等级和电池数量:110V的直流系统需要9节12V的蓄电池，220V的直流系统需要18节12V蓄电池。简易的直流操作电源有两种:一种是HDP嵌入式的分布直流系统，由主机和电池箱构成的，电池只需要2节12V的蓄电池;另一种是一体型的HMP，UP5，DUP微型直流操作电源，电池和主机由一盒机箱构成的。不同用电的设备可选型不同的四种直流电压24V、48V、110V、220V。高压开关是指用于电力系统发电、输电、配电、电能转换和消耗中起通断、控制和保护等作用，电压等级在3.6V~550KV的电器产品，主要包括高压断路器、高压隔离开关和接地开关、高压负荷开关、高压自动重合和分段器，高压操作机构、高压防暴配电装置和高压开关柜，仪表装置，欧式箱变，美式箱变等几大类。打个比方，某天晚上变电站发生事故，一个高压开关断开了，外面输进来的电断掉

高压柜PT柜的作用及直流屏的作用

1.高压开关柜PT柜的作用：一般直接装设在母线上，以检测母线电压和实现保护功能。 A、电压测量，提供测量表计的电压回路。 B、提供操作和控制电源。 C、每段母线过电压保护器的装设。高压柜屏顶电压小母线的电源室由PT柜提供的。 2.高压进线柜的作用： 2.2.1主要是分断、闭合电网与用户之间的电路，有继电器保护功能和指示电器。 2.2.1用来保护用户供电线路和用电设备。在设备和线路发生较大故障本地保护失效时，它及时把故障设备或线路脱离电网电源。 3.屏顶小母线的作用：屏顶小母线是控制电源，信号电源，保护电源，交流电压，交流电源等共用汇集线，起到汇集、分配电能的作用，属于环网供电。小母线文字标号组直流控制和信号的电源及辅助小母线小母线名称文字符号控制回路电源小母线+KM -KM 信号回路电源小母线+XM -XM 事故音响信号小母线用于不发遥远信号者 SYM 用于直流屏 1SYM 用于配电装置2SYM 用于发遥远信号者3SYM 预报信号小母线瞬时动作的信号 1YBM 2YBM 延时动作的信号3YBM 4YBM 直流屏上的预报信号小母线(延时动作信号) 5YBM 6YBM 在配电装置内瞬时动作的预报信号小母线 YBM 控制回路断线预报信号小母线 KDMⅠKDMⅡKDMⅢ灯光信号小母线 ( - )XM 配电装置信号小母线 XPM 闪光信号小母线SM 合闸小母线+KM -KM “掉牌未复归”光字牌小母线 FM PM 指挥装置的音响小母线ZYN 自动调整周波的脉冲小母线 1TZM 2TZM 同期装置超前时间的整定小母线 1TQM 2TQM 同期装置发出合闸的脉冲小母线 1THM 2THM 3THM 隔离开关操作闭锁小母线 GBM 旁路闭锁小母线 1PBM 2PBM 厂用电辅助信号小母线 +CFM -CFM 母线设备辅助信号小母线+MFM -MFM 交流电压,同期和电源小母线同期小母线待并系统TQMa TQMc TQMj 运行系统TQMa’ TQMc’ 公共的B相电压小母线YMb 第一组母线系统或奇数母线段的电压小母线1YMa 1YMc 1YMN 1YML 1YMX

直流屏用途

高压配电室用直流电源柜,用作控制、保护、监控和操作断路器等的电气电源；交流也可以；主要根据断路器控制操作电源类型来决定；用直流电源柜比交流电源柜有以下好处： 1.直流电源柜不用考虑三相平衡问题； 2.直流电源柜可以在交流电源正常的情况下给蓄电池组事先充满电，当交流电源停电时，由蓄电池馈电，仍能保证断路器的操作、控制、保护和监控用电。总之，较为安全可靠。高压室内的直流屏主要的作用就是为高压开关的合闸机构提供电源，比如说电磁式（CD）的合闸机构就需要很大的直流电流，而弹簧储能式(CT)合闸机构就不需要很大的直流电流，只要电压能满足储能电机的正常工作就可以，另外还可以为高压开关柜顶部的直流小母线提供信号、控制、报警等回路的直流电源，以及一些继电保护和自动装置提供直流电源。微博内容：发电厂和变电站中的电力操作电源现今采用的都是直流电源，而直流屏就是用来供应这种直流电源的，它为控制负荷和动力负荷以及直流事故照明负荷等提供电源，是当代电力系统控制、保护的基础。现代科学技术，尤其是计算机技术和通信技术的发展，使电力系统向着综合自动化、电站无人值守和网络化集中管理的方向发展，作为电力系统重要组成部分的直流电源系统（直流屏）为了使其自身的电源质量、可靠性到自动化程度都有待进一步提高，也因此应用了大量的先进的科学技术。它主要由电源进线系统（交流进线）、电源双路互投系统、充电机控制系统、充电机、直流分配系统、绝缘监测系统、综合控制器（系统监视控制系统，为直流屏的大脑）、闪光系统、通讯系统、蓄电池这几大部分组成。其中综合控制器、双路互投、充电机控制、及充电机的选择是保证直流屏可靠的主要环节。综合控制器负责监控直流屏运行情况，即它要对直流屏运行的每一个环节都了如指掌。并使系统运行在最佳状态。它所控制的电池巡检单元可为每一节蓄电池提供电压监测，以尽早发现系统中蓄电池恶化，及早更换蓄电池，避免因蓄电池问题造成系统在断电情况下不能及时向外提供直流电源的灾难性后果。绝缘监测系统可以保护直流屏因外设或自系统接地而损坏自身设备或外部设备。蓄电池的配备及其合理选择可以保证系统在断电的情况下正常运作，并可避免直流屏本身的损坏而造成对系统供电的间断。充电机一般都选用的是电力专用高频开关电源模块。其人性化的设计使系统设计简单化，并且可靠性极佳，而且它的价格也比较合理。一般220V 65Ah及以下直流屏选用的都是FX22005-1型电力专用高频开关电源模块；而220V 65Ah 以上直流屏大多使用的是Emerson的产品。通讯系统能够为上位机提供详细的直流屏运行情况，并可提供本远地报警功能，还可以应用户的要求而选配微机绝缘监测单元以实现馈出支路的小电流绝缘监测。总之，直流屏是一种较为理想的蓄电池直流电源屏，具备能量大，体积小，电压稳定，超低内阻的输出特性。能承受强大的冲击电流，10～15年的超长寿命，使用安全，无腐蚀性气体，无需专设电池室辅助维护设备，可与其它控制设备安装在同一控制室内，可节约大量的基建投资。它主要应用于变（配）电所、变电站、发电厂，作为直流控制保护电源，电磁操作机构的操作电源；现在，它也同样广泛的应用于通信部门、计算机房、医院、矿井、宾馆，以及高层建筑的可靠应急电源，用途十分广泛。

高压柜PT柜的作用及直流屏的作用

高压柜P T柜的作用及直流屏的作用 The Standardization Office was revised on the afternoon of December 13, 2020

1.高压开关柜PT柜的作用：一般直接装设在母线上，以检测母线电压和实现保护功能。 A、电压测量，提供测量表计的电压回路。 B、提供操作和控制电源。 C、每段母线过电压保护器的装设。高压柜屏顶电压小母线的电源室由PT柜提供的。 2.高压进线柜的作用：主要是分断、闭合电网与用户之间的电路，有继电器保护功能和指示电器。用来保护用户供电线路和用电设备。在设备和线路发生较大故障本地保护失效时，它及时把故障设备或线路脱离电网电源。 3.屏顶小母线的作用：屏顶小母线是控制电源，信号电源，保护电源，交流电压，交流电源等共用汇集线，起到汇集、分配电能的作用，属于环网供电。小母线文字标号组直流控制和信号的电源及辅助小母线小母线名称文字符号控制回路电源小母线 +KM -KM 信号回路电源小母线 +XM -XM 事故音响信号小母线用于不发遥远信号者 SYM 用于直流屏 1SYM 用于配电装置 2SYM 用于发遥远信号者 3SYM 预报信号小母线瞬时动作的信号 1YBM 2YBM

延时动作的信号 3YBM 4YBM 直流屏上的预报信号小母线(延时动作信号) 5YBM 6YBM 在配电装置内瞬时动作的预报信号小母线 YBM 控制回路断线预报信号小母线 KDMⅠ KDMⅡKDMⅢ 灯光信号小母线 ( - )XM 配电装置信号小母线 XPM 闪光信号小母线 SM 合闸小母线 +KM -KM “掉牌未复归”光字牌小母线 FM PM 指挥装置的音响小母线 ZYN 自动调整周波的脉冲小母线 1TZM 2TZM 同期装置超前时间的整定小母线 1TQM 2TQM 同期装置发出合闸的脉冲小母线 1THM 2THM 3THM 隔离开关操作闭锁小母线 GBM 旁路闭锁小母线 1PBM 2PBM 厂用电辅助信号小母线 +CFM -CFM 母线设备辅助信号小母线 +MFM -MFM 交流电压,同期和电源小母线同期小母线待并系统 TQMa TQMc TQMj 运行系统TQMa’ TQMc’

直流屏

直流屏是直流电源操作系统的简称。通用名为智能免维护直流电源屏，简称直流屏，通用型号为GZDW，而直流屏就是用来供应这种直流电源的。迪安电气生产的直流屏型号为 DCP╳／母线额定电压电池容量电池组数接线方案编号微机监控高频开关直流电源柜目录 1.直流屏含义及作用： 2.直流屏技术指标: 3.直流屏工作条件： 1.直流屏含义及作用：直流屏是直流电源操作系统的简称。通用名为智能免维护直流电源屏，简称直流屏，通用型号为GZDW，而直流屏就是用来供应这种直流电源的。发电厂和变电站中的电力操作电源现今采用的都是直流电源，它为控制负荷和动力负荷以及直流事故照明负荷等提供电源，是当代电力系统控制、保护的基础。直流屏由交配电单元、充电模块单元、降压硅链单元、直流馈电单元、配电监控单元、监控模块单元及绝缘监测单元组成。主要应用于电力系统中小型发电厂、水电站、各类变电站，和其他使用直流设备的用户（如石化、矿山、铁路等），适用于开关分合闸及二次回路中的仪器、仪表、继电保护和故障照明等场合。

直流屏是一种全新的数字化控制、保护、管理、测量的新型直流系统。监控主机部分高度集成化，采用单板结构（All in one），内含绝缘监察、电池巡检、接地选线、电池活化、硅链稳压、微机中央信号等功能。主机配置大液晶触摸屏，各种运行状态和参数均以汉字显示，整体设计方便简洁，人机界面友好，符合用户使用习惯。直流屏系统为远程检测和控制提供了强大的功能，并具有遥控、遥调、遥测、遥信功能和远程通讯接口。通过远程通讯接口可在远方获得直流电源系统的运行参数，还可通过该接口设定和修改运行状态及定值，满足电力自动化和电力系统无人值守变电站的要求；配有标准RS232/485串行接口和以太网接口，可方便纳入电站自动化系统。直流屏的组成：充电柜-充电模块-监控模块-电池组-降压硅链直流屏主要特点：系统特点高可靠性：采用开关电源的模块化设计，N+1热备份。充电模块可以带电热插拔，平均维护时间大幅度减少。动力母线和控制母线可以由充电模块单独直接供电，可以通过降压装置热备份。硬件低差自主均流技术，模块间输出电流最大不平衡度优于5%。可靠的防雷和电气绝缘措施，选配的绝缘监测装置能够实时监测系统绝缘情况，确保系统和人身安全。系统设计采用IEC（国际电工委员会），UL等国际标准，可靠性与安全性有充分保证。高智能化：监控模块采用大屏幕液晶汉字显示，声光告警。可通过监控模块进行系统各个部分的参数设置。模块具有平滑调节输出电压和电流的功能，具备电池充电温度补偿功能。具有多个扩展通讯口，可以接入多种外部智能设备（如电池测试仪、绝缘监测装置等）。现代电力电子与计算机网络技术相结合，提供对电源系统的“遥测、遥控、遥信、遥调”的支持，实现无人值守。蓄电池自动管理及保护，实时自动检测蓄电池的端电压、充电放电电流，并对蓄电池的均浮充电进行智能能控制，设有电池过欠压和充电过流声光告警。系统采用监控装置内置绝缘监察、电池检测、接地选线、电池活化、硅链调压、中央信号等功能单元，大大方便用户使用；系统采用独有的“一线通”接线技术，大大方便大容量直流系统的屏内接线，方便用户维护。 ● 充电模块采用自然冷却方式，平均无故障时间大幅提高，而且可用于环境相对恶劣的场所； ● 充电模块可带电插拔，平均维修时间大幅减少； ● 采用国际最新软开关技术，主要器件采用高质量的名牌产品；

直流屏原理及用途

直流屏原理及作用（2008-9-24 9:39:00）第一章概述 GZDW-220RS智能高频开关电力操作电源系统由交配电单元、充电模块单元、降压硅链单元、直流馈电单元、配电监控单元、监控模块单元及绝缘监测单元组成。主要应用于电力系统中小型发电厂、水电站、各类变电站，和其他使用直流设备的用户（如石化、矿山、铁路等），适用于开关分合闸及二次回路中的仪器、仪表、继电保护和故障照明等场合。一、系统特点高可靠性：采用开关电源的模块化设计，N+1热备份。充电模块可以带电热插拔，平均维护时间大幅度减少。动力母线和控制母线可以由充电模块单独直接供电，可以通过降压装置热备份。硬件低差自主均流技术，模块间输出电流最大不平衡度优于5%。可靠的防雷和电气绝缘措施，选配的绝缘监测装置能够实时监测系统绝缘情况，确保系统和人身安全。系统设计采用IEC（国际电工委员会），UL等国际标准，可靠性与安全性有充分保证。

环境温度：—5℃--+40℃ 音响噪音:≤45Db 三、机械参数机柜外形尺寸：（高×宽×深）2260×800×600mm 四、系统工作原理系统工作原理如下： 1、交流输入正常时

系统交流输入正常时，两路交流常时，两路交流输入经过交流切换控制板选取择其中一路输入，并通过交流配电单元给各个充电模块供电。充电模块输入三相交流电转换为220V或110V的直流，经隔离二极管隔离后、一方面给电池充电，另一方面给合闸负载供电。此外，合闸母线还通过路压硅链装置与控制模块构成备份系统，提供控制母线电原。系统中的监控部分对系统进行管理和控制，信号通过配电监控分散采集处理后，再由监控模块统一管理，在显示屏上提供人机操作界面，还可以接入到远程监控系统。系统还可以配置绝缘检测仪或绝缘检测继电器，监测母线绝缘情况。 2、交流输入停电或异常时交流停电或异常时，充电模块停止工作，由电池供电。监控模块监测电池电压、放电时间，当电池放电到一定程度时，监控模块告警。交流输入恢复正常以后，充电模块对电池进行充电。第二章充电柜充电柜的主要功能是实现输入交流的自动切换、交流电的分配、AC/DC变换、电池接入、硅降压和系统监控管理等。
