Mk6E电能表设置简单步骤1、按照Mk6E电能表操作手册说明书用通信线使Mk6E表与计算机连接,把Mk6E 表安置于校表台上,并通电,连接好Mk6E表的电池。

2、运行EziView软件,输入用户名(User Name):EDMI,密码(Password):IMDE IMDE。

3、按照Mk6E电能表操作手册(第四章)将电能表与计算机通讯,连接时请注意COM 口的选择,不同的计算机的COM口是不同的,一般情况下多数为COM1或COM2。

4、按照Mk6E电能表操作手册(第五章I部分)读取电能表的设置内容。

用户应养成一个良好的习惯,每次更改设置或连接时都应操作读取步骤,以便正确的查看电能表的实际设置内容。

此步骤还须注意电能表时间的同步设置。

5、按照Mk6E电能表操作手册(第五章II部分)进行更改设置,包括校表。

校表时建议用户采用多个校验脉冲或校验的光电采样(建议10个以上),以便更好地确定电能表误差。

6、按照Mk6E电能表操作手册(第五章III部分)进行电能表设置写入。

进行写入设置时请选择“同步设置到电能表”方式,以便增加电能表数据的安全性。

7、如果校表已完成,请按照Mk6E电能表操作手册(第六章III部分)进行电能表电量底度清零。

在清零时请注意先关掉校表台的电流,只保留电压,以防电量重新累计。

并清除Mk6E表的报警(Alarm)(见第六章Ⅱ部分状态)。

8、如果用户已设置好一块电能表,可以此电能表作为设置的“标准表”,以后用户只需进行拷贝设置(第五章IV部分)、设置写入(第五章III部分)等操作。

用户进行拷贝设置后,请别忘记变比(第五章II部分第一节变比设置)、额定电压(第五章II部分第十一节报警设置)等设置的正确性。

如果标准表进行了误差调整,用户还须查看外部CT(第五章II部分第一节变比设置)的值。

查看设置以后,请注意电能表电量底度的清零,电池的连接(如果用户不急于电能表安装,则电池不必连接,以防止电池电量的减少)。

line,协议

line,协议

竭诚为您提供优质文档/双击可除line,协议篇一:红相mk6e电能表commandline通信协议红相mk6e电能表commandline通信协议commandline是红相mk6e系列电能表与外部终端进行通信所用的协议。

对于设计者,本规约提供了一整套与电能表直接通信的可行的方法。

commandline为设计者提供详细读取红相mk6e系列电能表数据的方法。

它是以命令行的格式发送一系列固定的指令。

以下将详细表述了通过Rs485或Rs232通信口进行通信的方法。

命令的结构所有命令均以字符“stx”开始,以字符“etx”结束,并符合以下通用格式:的内容是要被发送的命令信息是按ccitt标准定义的16位的cRc-16多项校验码。

该cRc是通过对整个信息进行计算的。

(含“stx”,但不含“cRc”本身及“etx”字符,如果在之间没有命令,那么将不需要cRc校验)电能表对发送过来的命令产生应答,应答命令格式如下所示:的内容可能是:(16进制的“6”)----指令操作成功(16进制的“18”)----cRc校验正确,但指令有误或是含有数据的应答信息:、、的内容都是以二进制发送,因此,一些特殊控制字符有可能出现在传输的数据中,该字符与发送的真正的起始和结束字符混淆。

为了避免这样的问题,采用填充字符的方式处理。

特殊控制字符由一个dle(16进制的“10”)字符跟第六位置1的原字符组成,以双控制字符发送。

在接收端,截下并除去所有的“dle”字符,而对跟在“dle”后面的字符的第六位清零。

下述字符以这种方式处理:(hex02)发送为:(hex10)(hex42)(hex03)发送为:(hex10)(hex43)(hex11)发送为:(hex10)(hex51)(hex13)发送为:(hex10)(hex53)(hex10)发送为:line,协议)dle> (hex10)(hex50)命令行的响应命令行的格式定义如下:“test”表示一个以0为结束符的字符串。

红相MK6E电能表显示代码说明

红相MK6E电能表显示代码说明

(湖南)红相MK6E电能表显示说明
分为3个屏幕显示:
A屏为主屏
主屏说明如下:
第一排字符
1,前二位字符显示的是有功功率和无功功率的方向,“+”表示正向功率,“-”
表示反向功率,空表明无电量输出。

2,第三位字符是一个“跳动的心”。

它表明电能表正在正常工作。

3,第四、第五、第六3个字符指示有功功率、无功功率和视载功率所处的费率。

(1、2、3分别代表峰、平、谷)
4,第七个字符表明锂电池的运行情况,当出现“凸”图形时,则表明电池没接上或电池电量已消耗完。

5,右边一行字符显示了当前时间:时:分:秒
第二排字符
1,前三个字符显示电能表报警,(报警内容在B屏D_Q Alarm、S_C Alarm 上显示,具体代码在B屏部分下有说明。

)其中“EFA”表示为当前有报警情况,“efa”表示曾经有报警情况出现,单已经恢复正常。

2,第五、六字符显示电能表登陆(通信)状态,字符“L”表示用户使用光电读写器(当地)登陆电能表,字符“M”表示用户使用RS45登陆电能表
3,最后几个字符表示当前日期:日/月/年
主屏之后进入自动循环显示屏,同时也可以用按键循环显示,显示代码为:
B屏为按键显示
将按纽SELECT按20秒就出现自动循环的系统信息,其中包括电表表号、通讯端口波特率及设置等等,按动按纽SELECT将回到A屏循环显示。

红相MK6E电度表安装尺寸及接线

红相MK6E电度表安装尺寸及接线

三、RS485通讯口引脚定义及接线
• MK6E的RS485口采用两种规格,一种为5个接线 柱的接线方式
• 另外一种为8个引脚的RJ45连接 头
RS485通讯口引脚定义及接线
• 5个接线柱的引脚定义如下:
引脚
1
2
3
4
5
描述 GND RX- RX+
TX- TX+
• 当采用RS485半ຫໍສະໝຸດ 工通信方式时需要将 RX+与TX+短接做为485的A端,RX-与TX短接做为485的B端。
电压和电流端口及接线
三相四线(三元件)接线图
二、电压和电流端口及接线
电能表引脚功能
MK6E电能表的开孔尺寸
AUX:辅助电源
• 辅助电源供电方式是电能表从辅助电源取 电,当辅助电源断电时,表计从线路取电。 采用辅助电源供电方式时,即使线路停电, 电能表从辅助电源中取电,不影响电能表 工作状态。辅助电源的电压可以是100V~ 250VAC/DC通用。采用直流输入时,其正 (+)与7相连,负(-)与11相连。
RS485通讯口引脚定义及接线
• 8个引脚的RJ45连接头的引脚定义如下:
引脚 描述 1 NC 2 NC 3 4 5 6 7 8
TX+ GND +5V TX- RX- RX+
• RS485口波特率均为1200,偶校验。通讯地址默 认表计条形码后7位,高位补0

红相MK6E电能表

红相MK6E电能表

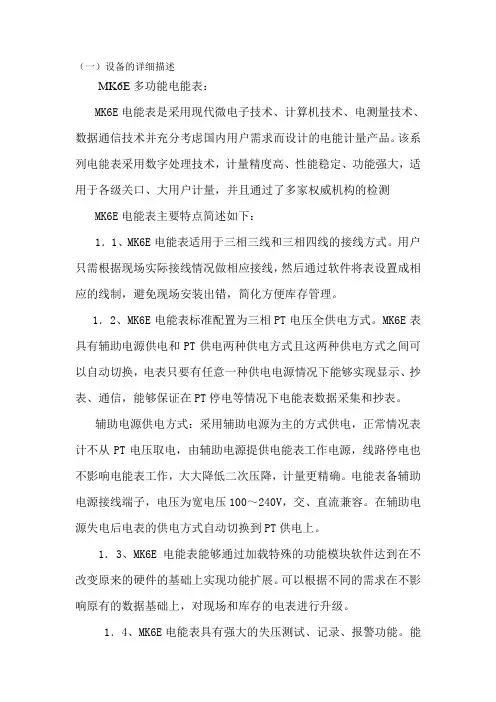

(一)设备的详细描述MK6E多功能电能表:MK6E电能表是采用现代微电子技术、计算机技术、电测量技术、数据通信技术并充分考虑国内用户需求而设计的电能计量产品。
