模电-语音滤波器设计
模拟电路课程设计报告设计课题语音滤波器的设计专业班级：电子科学与技术1201学生姓名：学号：*********指导教师：设计时间：2013.12.30—2014.1.6目录第一章概述1.1滤波器的功能和类型1.2滤波器的主要特性指标第二章实验目的第三章方案设计与论证3.1总体分析3.2方案一3.3方案二3.4论证第四章单元电路设计与参数计算4.1元器件参数选取4.2电路图设计第五章总原理图及元器件清单5.1总原理图5.2元器件清单第六章参数公式第七章仿真测试与性能分析第八章结论第九章参考文献第一章概述1.1滤波器的功能和类型滤波器其实就是选频电路，可允许部分频率的信号顺利通过，而另一部分频率的信号受到较大抑制。
信号能通过的频率范围称通频带/通带；受到很大衰减或完全被抑制的频率范围称阻带；通带和阻带间的分界频率称截止频率。
理论上，在通带内电压增益为常数，阻带内的电压增益为零；实际上，通带和阻带间存在一定频率范围的过渡带。
从功能上分，滤波器分为低通、带通、高通、带阻等。
功能：滤波器是具有频率选择作用的电路或运算处理系统，具有滤除噪声和分离各种不同信号的功能。
类型：按处理信号形式分：模拟滤波器和数字滤波器按功能分：低通、高通、带通、带阻按电路组成分：LC无源、RC无源、由特殊元件构成的无源滤波器、RC有源滤波器按传递函数的微分方程阶数分：一阶、二阶、高阶1.2滤波器的主要特性指标特征频率：①通带截频fp=wp/(2p)为通带与过渡带边界点的频率，在该点信号增益下降到一个人为规定的下限。
②阻带截频fr=wr/(2p)为阻带与过渡带边界点的频率，在该点信号衰耗(增益的倒数)下降到一人为规定的下限。
③转折频率fc=wc/(2p)为信号功率衰减到1/2(约3dB)时的频率，在很多情况下，常以fc作为通带或阻带截频。
④固有频率f0=w0/(2p)为电路没有损耗时，滤波器的谐振频率，复杂电路往往有多个固有频率。
增益与衰耗滤波器在通带内的增益并非常数。
①对低通滤波器通带增益Kp一般指w=0时的增益；高通指w→∞时的增益；带通则指中心频率处的增益。
②对带阻滤波器，应给出阻带衰耗，衰耗定义为增益的倒数。
③通带增益变化量△Kp指通带内各点增益的最大变化量，如果△Kp以dB为单位，则指增益dB值的变化量。
阻尼系数与品质因数阻尼系数是表征滤波器对角频率为w0信号的阻尼作用，是滤波器中表示能量衰耗的一项指标。
阻尼系数的倒数称为品质因数，是评价带通与带阻滤波器频率选择特性的一个重要指标，Q= w0/△w。
式中的△w为带通或带阻滤波器的3dB带宽， w0为中心频率，在很多情况下中心频率与固有频率相等。
第二章实验目的1、掌握系统各功能模块的基本原理；2、培养基本掌握电路设计的基本思路和方法；3、提高学生对所学理论的知识的理解能力；4、提高和掘学生对所学知识的实际应用能力；5、提高学生的科技学做论文能力。
第三章方案设计与论证3.1总体分析语音滤波器是属于有源滤波器，有源滤波器实际上是一种具有特定频率响应的放大器。
它是在运算放大器的基础上增加一些R、C等无源元件而构成的，主要由两部分电路组成，带通滤波和带阻滤波，带通滤波器用来通过语音信号，频带为20Hz到20KHz，再经过带阻滤波器滤去50Hz 的工频干扰信号，并最终达到语音滤波的目的。
在此，有两种设计方案：一种是压控电压源电路设计，另一种是用无限增益多路反馈电路设计，下面分别具体介绍两种方案。
3.2方案一：压控电压源电路原理有源带通滤波器（BPF ）和带阻滤波器（BEF ）带通滤波器是由低通RC 环节和高通RC 环节组合而成的。
要将高通的下限截止频率设置的小于低通的上限截止频率。
反之则为带阻滤波器。
图1压控型二阶低通 图2压控型二阶低通幅频特性传递函数：()Au s =()1+[3-Aup(s)]sRC+(sRC)^2Aup s上式中只有当Aup （s ）小于3时，即分母中s 的一次项系数大于零，电路才能稳定工作，而不产生自激振荡。
若令s=jw,f0=1/2Πrc,则电压放大倍数：=1-+AupAu f f fo fo（）^2j(3-Aup)若令Q=13-Aup，则f=fo 时，有==3-AupAu Q Aup Aup当2<Aup <3时，=f foAuAup 大于，图2所示是Q 值不同时的幅频特性，当f fp 时，曲线按-40dB/十倍频下降。
图3二阶压控型高通 图4 二阶压控型高通幅频特性传递函数：()Au s =()1+[3-Aup(s)]sRC+(sRC)^2Aup s *（sRC ）^2通带放大倍数：Aup=1+Rf/R1； 截止频率：fp=1/2πRC ； 品质因数：Q=13-Aup根据设计要求要组成压控电压源带通滤波器，则选择上图中的低通滤波器和高通滤波器级联即可。
3.3方案二：无限增益多路反馈电路原理无限增益多路反馈有源滤波器一般形式要求集成运放的开环增益大于60dB图5压控二阶高通 图6无限增益多路反馈二阶高通传递函数：^21223()=()21+(1+2+3)+^2122323s R R C C Au s Aup s R s C C C s R R C C C C通带放大倍数： 1up=-3C A C ；截止频率：fp=1/2π1223R R C C ； 品质因数：1=++232R Q C C R （C1C2C3）图7无限增益多路反馈二阶低通滤波器在图7中，当f=0时，C1和C2均开路，故通带放大倍数： Aup=-Rf/R1 传递函数：()()=1111+22(++)+^212212Aup s Au s sC R Rf s C C R RfR R Rf可得：fo=1/2π121C C R Rf ，Q=（R1//R2//Rf ）1212C R R C3.4论证压控电压源（VCVS ）电路，其中运放为同相输入，输入阻抗很高，输出阻抗很低，电路性能稳定，增益容易调节。
无限增益多路反馈（MFB ）电路，有倒相作用，使用元件较少，但增益调节对其性能参数会有影响。
根据以上分析，本实验选择方案一。
第四章单元电路设计与参数计算4.1元器件参数选取：要选择一种集成运放，首先要考虑到它的通频带是否满足本设计的要求。
uA741作为通用运放，能满足要求，部分参数如下：对于低通部分：参数值为R1=5.63K,R2=11.25K,R3= R4=33.76K,由设计表上给出的计算公式得出C=C1=0.01uF（k=100/fc*c），在本设计中K=5。
对于高通部分：参数值为R5=9.105K,R6=6.955K, R7= R8=13.91K，由设计表上给出的计算公式得出C1=C3=0.1uF（k=100/fc*c），在本设计中K=5 。
4.2电路图设计（1）原理图如下：：二阶低通有源滤波电路二阶高通有源滤波电路（2）工作原理：利用高通和低通级联来组成一个带通。
第五章总原理图及元器件清单5.1图三为总原理图：5.2元器件清单：元件序号型号主要参数数量备注A1 A2 Ua741 2 运算放大器R1 5.6kΩ 1 电阻R2 11 kΩ 1 电阻R3， R4 33 kΩ 2 电阻R5 9.1 kΩ 1 电阻R6 6.8 kΩ 1 电阻R7,R8 13 kΩ 2 电阻C,C1 0.01μF 2 电容C2 0.1μF 2 电容第六章参考公式fH=2000Hz fl=200Hz f=1/Tω=2π/T=2πfω=1/RC R=1/ωcAv=A1A2=4K=100/fcC（数据主要是查表得来的）第七章仿真测试与性能分析第一仿真测试失败，可能数据存在一定错误。
经过修改数据仍然有小误差。
由于时间问题仿真测试不再进行。
本电路从理论上讲是可以的。
可以抑制低于200赫兹以下和高于2000赫兹以上的频率。
仿真电路图幅频：200Hz时：1000Hz时2000Hz时：相频特性：200Hz1000Hz2000Hz：第八章结论我们这次设计利用了二阶有源高通滤波电路和一个二阶有源低通滤波电路串联成所要求的语音滤波电路。
在满足低通带截止频率高于高通带截止频率的条件下，把相同元件压控电压滤波器的低通和高通起来可以实现带通滤波器的通带响应。
重要的是本次设计法对要求特性保持一致较宽范围内变化的情况比较适用，但必须使用精度和稳定性均较高的元件。
设计出来的语音滤波器基本实现了设计要求，截止频率200Hz~2000Hz；电压增益基本符合；阻带衰减速率也基本上吻合设计要求。
第九章参考文献1、《电工电子实践指导》（第三版），王港元主编，江西科学技术出版社（2009）2、《电子线路设计、实验、测试》（第四版），罗杰，谢自美主编，电子工业出版社（2009）3、《电子技术课程设计指导》，彭介华主编，高等教育出版社（2000）4、《模拟电子技术基础》（第四版）童诗白主编，高等教育出版社5、《毕满清主编，电子技术实验与课程设计》机械工业出版社。
6、《用万用表检测电子元器件》，杜龙林编，辽宁科学技术出版社（2001）。
模拟电路滤波器设计
模拟电路滤波器设计摘要：本文主要介绍了模拟电路滤波器设计的基本概念、原理和具体步骤。
首先介绍了滤波器的作用和分类，然后详细阐述了低通滤波器、高通滤波器、带通滤波器和带阻滤波器的设计方法及特点。
最后，给出了一个实际的案例，通过该案例演示了如何设计一个低通滤波器。
1. 引言模拟电路滤波器是用于滤除特定信号频率成分或抑制特定频率成分的电路。
在电子设备和通信系统中，滤波器起到重要的作用。
本文将从基本概念、原理和具体步骤来介绍模拟电路滤波器的设计方法。
2. 滤波器的分类根据频率响应的特性和滤波特点，滤波器可以分为：低通滤波器、高通滤波器、带通滤波器和带阻滤波器。
2.1 低通滤波器低通滤波器（Low-Pass Filter）是指在一定的截止频率以下能通过低频信号，而高频信号被滤除或衰减的滤波器。
低通滤波器主要用于抗干扰和信号调理方面。
2.2 高通滤波器高通滤波器（High-Pass Filter）是指在一定的截止频率以上能通过高频信号，而低频信号被滤除或衰减的滤波器。
高通滤波器也常用于抗干扰和信号调理。
2.3 带通滤波器带通滤波器（Band-Pass Filter）是指能通过一定范围内的频率信号，而将其他频率信号过滤掉的滤波器。
带通滤波器主要用于通信和信号处理中。
2.4 带阻滤波器带阻滤波器（Band-Stop Filter）是指能够将某一特定频率范围内频率信号滤除或衰减的滤波器。
带阻滤波器也被称为陷波滤波器，常用于干扰消除和调制解调等领域。
3. 滤波器设计步骤滤波器的设计步骤通常包括：确定滤波器类型、确定滤波器参数、计算元件数值、电路实现和性能调试。
3.1 确定滤波器类型根据实际需求，选择恰当的滤波器类型。
如果需要滤除低频信号，则选用低通滤波器；如果需要滤除高频信号，则选用高通滤波器；如果需要保留某一频带的信号，则选用带通滤波器。
3.2 确定滤波器参数根据所选滤波器类型的特性，确定滤波器的截止频率、通带增益、衰减系数等参数。
模电-语音滤波器设计
模拟电路课程设计报告设计课题语音滤波器的设计专业班级：电子科学与技术1201学生姓名：学号：120803039指导教师：设计时间：2013.12.30—2014.1.6目录第一章概述1.1滤波器的功能和类型1.2滤波器的主要特性指标第二章实验目的第三章方案设计与论证3.1总体分析3.2方案一3.3方案二3.4论证第四章单元电路设计与参数计算4.1元器件参数选取4.2电路图设计第五章总原理图及元器件清单5.1总原理图5.2元器件清单第六章参数公式第七章仿真测试与性能分析第八章结论第九章参考文献第一章概述1.1滤波器的功能和类型滤波器其实就是选频电路，可允许部分频率的信号顺利通过，而另一部分频率的信号受到较大抑制。
信号能通过的频率范围称通频带/通带；受到很大衰减或完全被抑制的频率范围称阻带；通带和阻带间的分界频率称截止频率。
理论上，在通带内电压增益为常数，阻带内的电压增益为零；实际上，通带和阻带间存在一定频率范围的过渡带。
从功能上分，滤波器分为低通、带通、高通、带阻等。
功能：滤波器是具有频率选择作用的电路或运算处理系统，具有滤除噪声和分离各种不同信号的功能。
类型：按处理信号形式分：模拟滤波器和数字滤波器按功能分：低通、高通、带通、带阻按电路组成分：LC无源、RC无源、由特殊元件构成的无源滤波器、RC有源滤波器按传递函数的微分方程阶数分：一阶、二阶、高阶1.2滤波器的主要特性指标特征频率：①通带截频fp=wp/(2p)为通带与过渡带边界点的频率，在该点信号增益下降到一个人为规定的下限。
②阻带截频fr=wr/(2p)为阻带与过渡带边界点的频率，在该点信号衰耗(增益的倒数)下降到一人为规定的下限。
③转折频率fc=wc/(2p)为信号功率衰减到1/2(约3dB)时的频率，在很多情况下，常以fc作为通带或阻带截频。
④固有频率f0=w0/(2p)为电路没有损耗时，滤波器的谐振频率，复杂电路往往有多个固有频率。
增益与衰耗滤波器在通带内的增益并非常数。

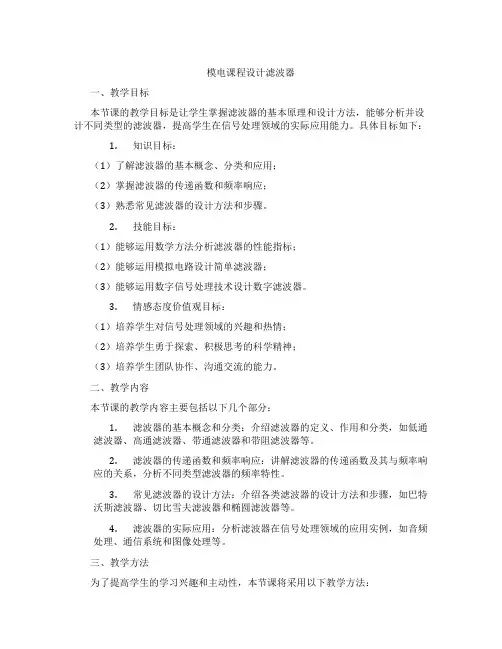

模电课程设计滤波器
模电课程设计滤波器一、教学目标本节课的教学目标是让学生掌握滤波器的基本原理和设计方法，能够分析并设计不同类型的滤波器，提高学生在信号处理领域的实际应用能力。
具体目标如下：1.知识目标：（1）了解滤波器的基本概念、分类和应用；（2）掌握滤波器的传递函数和频率响应；（3）熟悉常见滤波器的设计方法和步骤。
2.技能目标：（1）能够运用数学方法分析滤波器的性能指标；（2）能够运用模拟电路设计简单滤波器；（3）能够运用数字信号处理技术设计数字滤波器。
3.情感态度价值观目标：（1）培养学生对信号处理领域的兴趣和热情；（2）培养学生勇于探索、积极思考的科学精神；（3）培养学生团队协作、沟通交流的能力。
二、教学内容本节课的教学内容主要包括以下几个部分：1.滤波器的基本概念和分类：介绍滤波器的定义、作用和分类，如低通滤波器、高通滤波器、带通滤波器和带阻滤波器等。
2.滤波器的传递函数和频率响应：讲解滤波器的传递函数及其与频率响应的关系，分析不同类型滤波器的频率特性。
3.常见滤波器的设计方法：介绍各类滤波器的设计方法和步骤，如巴特沃斯滤波器、切比雪夫滤波器和椭圆滤波器等。
4.滤波器的实际应用：分析滤波器在信号处理领域的应用实例，如音频处理、通信系统和图像处理等。
三、教学方法为了提高学生的学习兴趣和主动性，本节课将采用以下教学方法：1.讲授法：讲解滤波器的基本概念、传递函数和设计方法；2.讨论法：学生讨论滤波器的应用场景和实际效果；3.案例分析法：分析典型的滤波器设计实例，让学生了解滤波器在实际工程中的应用；4.实验法：安排课后实验，让学生动手设计并验证滤波器的性能。
四、教学资源为了支持教学内容和教学方法的实施，本节课将准备以下教学资源：1.教材：选用《模拟电子技术》和《数字信号处理》等相关教材；2.参考书：提供国内外相关领域的经典著作和论文；3.多媒体资料：制作PPT和教学视频，直观展示滤波器的设计和应用；4.实验设备：准备滤波器实验套件，让学生进行实际操作。
语音滤波器设计
语音滤波器设计谢钦 电子信息工程学院摘要： 语音滤波器是属于有源滤波器，有源滤波器实际上是一种具有特定频率响应的放大器。
它是在运算放大器的基础上增加一些R 、C 等无源元件而构成的。
2方案设计2.1设计要求①分别用压控电压源和无限增益多路反馈二种方法设计电路； ②截止频率f H=3000H Z ,f l=300H Z ；③阻带衰减速率为-40dB/10倍频程，增益A V =10； 注：可使用实验室电源。
2.2设计原理语音滤波器是属于有源滤波器，有源滤波器实际上是一种具有特定频率响应的放大器。
它是在运算放大器的基础上增加一些R 、C 等无源元件而构成的。
通常有源滤波器分为：低通滤波器（LPF ）、高通滤波器（HPF ）、带通滤波器（BPF ）、带阻滤波器（BEF ）。
滤波器主要用来滤除信号中无用的频率成分，例如，有一个较低频率的信号，其中包含一些较高频率成分的干扰 2.3滤波设计若要求高通滤波器的阻带特性下降速率大于40dB ／10oct ，必须采用高阶高通滤波器，同高阶低通滤波器一样，也是最常采用巴特沃思型和切比雪夫型近似，同样也是先查表，得到分母多项式，分别 滤波器幅频特性 用一阶高通滤波器或二阶高通滤波器电路级联，来实现高阶高通滤波器电路。
在此不再赘述。
实验平台采用独立分离式结构设计，因此可以通过连接线构成多种适合不同传感器输出特性的滤波器。
滤波器的种类很多，从功能上可以分为低通、高通、带通、带阻滤波器，从设计方法上分为巴特沃斯型、切比雪夫型、贝塞尔型滤波器等。
理想滤波器通式：nn n n mm m m a S a S a S b b S b S b S K +++++++=----1111110)( （m ≤n ） 二阶滤波器通式：低通滤波器 222)(nnnVP S Q S A S K ωωω++=（2-2）高通滤波器 222)(nnVP S Q S S A S K ωω++=（2-3）带通滤波器 22)(nn n VP S Q S SQA S K ωωω++= （2-4）带阻滤波器 2222)()(nnVP S QS S A S K ωωω+++= （2-5）3单元电路设计3.1 压控电压源电路二阶压控型有源低通滤波器的电路图如图1经过代入公式计算得到：R1=2.4075Kohm R2=2.692Kohm C1=65.75nF C2=13.15nF C3=65.75nF3.2 无限增益多路反馈电路 二阶高通滤波器的电路图如图2 (1)通带增益A V =-C/C1;(2)二阶滤波器通式(2)传递函数2p p2)()3(1)(=)(sCR sCR A A sCR s A v v v +-+(1)通带增益1fp +1=R R A v图1二阶压控型有源低通滤波器的电路图2二阶高通滤波器电路222)(nnVP S QS S A S K ωω++=;经过代入公式计算可得：R3=1.495Kohm R4=2.692Kohm R5=2.692 Kohm R6=2.692Kohm C4=33nF C5=33Nf4总体电路设计4.1总体电路图4.2仿真测试得到的数据4.2仿真测试得到的幅频曲线=8.78；与要综上可知：仿真结果得到的截止频率fH=4000HZ,fl=500HZ，增益AV求的截止频率fH=3000HZ,fl=300HZ相差不大，处于误差允许范围内，所以此电路设计符合要求。
语音信号的滤波——滤波器的设计
图7-6 保存输出信号
图7-7 输出信号波形图和频谱图
涉及到在matlab中利用滤波器对语音信号进行滤波
注意： 1. 可利用filter函数 2. 可语音信号频谱与滤波器频响相乘（即对语音信号进行高、低通滤波），得到 输出信号的频谱，将所得结果经过傅里叶反变换函数变换为时域信号，绘出处 理后信号的波形图，并分别存档。
audeofile= strcat(filepath,filename); [datatemp,fs,le);
•对数据进行频谱分析，绘出语音信号的波形图和频谱图。
图7-4 输入信号波形图和频谱图
涉及到在matlab中绘制语音的时域波形图和频谱图
语音信号的滤波
输入信号 波形图
系统参数设定
输出信号 波形图
扬声器
输入信号 f(t)
系统函数 h(t)
输出信号y(t)
傅立叶变换 F(w)
×
傅立叶变换 H(w)
傅立叶变换 Y(w)
傅立叶反变换 y(t)
输入信号 频谱图
系统频响
输出信号 频谱图
• 系统的组成模块：
• （语音）输入信号
• 语音录入模块实现语音信号录入功能
• 高通滤波模块、低通滤波模块和带通滤波模块运用频域滤波理论实现对语音 信号的滤波处理功能
•
处理后的（语音）信号保存
– 处理后的语音存档模块实现信号保存功能
图7-2 实验界面
按“输入语音信号”按钮，录入语音信号的数据。
图7-3 选择输入信号
涉及到在matlab中打开文件夹，选择文件 handles.ChosFileOK = 1;%表示已经选择了音频按钮 guidata(hObject,handles); %读入一段音频文件 [filename,filepath]=uigetfile('.wav','选择音频文件'); if(filename==0) return; end
语音滤波器课程设计原理
语音滤波器课程设计原理一、课程目标知识目标：1. 学生能理解语音滤波器的基本原理，掌握其工作流程。
2. 学生能描述不同类型的滤波器特性，并解释其在语音信号处理中的应用。
3. 学生能够解释频率响应、相位响应以及群延迟等概念，并分析它们在滤波器设计中的重要性。
技能目标：1. 学生能够运用所学的滤波器设计原理，使用计算机软件或编程工具设计简单的语音滤波器。
2. 学生能够通过实验或模拟，验证滤波器设计的效果，并对设计进行优化。
3. 学生能够通过小组合作，有效沟通和协作，共同完成滤波器的设计和测试。
情感态度价值观目标：1. 培养学生对电子学及信号处理的兴趣，激发他们探索科学技术的热情。
2. 培养学生面对问题时的分析能力和解决问题的耐心，增强他们面对困难的自信心。
3. 培养学生的团队协作意识，提高他们在团队中交流和贡献的能力。
课程性质：本课程属于电子技术与实践领域，结合理论教学与实验操作，注重培养学生的动手能力和实际问题解决能力。
学生特点：考虑到学生为高中年级，已有一定的物理和数学基础，对电子元件和电路有初步了解，课程设计需把握知识深度，同时注重实践性。
教学要求：教学应结合理论讲解与实验演示，通过互动提问和小组讨论，促进学生的理解和应用。
评估应基于学生在设计、实验和小组合作中的具体表现。
二、教学内容1. 语音信号处理基础：回顾语音信号的特性，包括频率范围、幅度和噪声等基本概念。
2. 滤波器原理：介绍滤波器的定义、作用以及分类（如低通、高通、带通、带阻滤波器）。
- 理解不同类型滤波器的频率响应特性。
- 掌握滤波器的传递函数及其数学表达。
3. 滤波器设计方法：- 学习基于模拟滤波器的原型设计，如巴特沃斯、切比雪夫和贝塞尔滤波器。
- 了解数字滤波器的设计，包括脉冲响应不变法和双线性变换法。
4. 实践操作：- 使用软件工具（如MATLAB/Simulink）进行滤波器设计和仿真。
- 通过实验验证滤波器的性能，包括频率响应测试和实际语音信号的滤波处理。
模拟电子技术基础知识滤波器的原理与设计
模拟电子技术基础知识滤波器的原理与设计滤波器是模拟电子技术中常见的电路元件，用于分离或压制特定频率的信号。
在实际应用中，滤波器被广泛应用于通信系统、音频设备、功率电子、医疗设备等各个领域，起到了至关重要的作用。
本文将介绍滤波器的基本原理，并讨论常见的滤波器类型及其设计。
一、滤波器的原理滤波器的基本原理是根据信号频率的不同，对信号进行选择性的通过或抑制。
它通过电路中的电容、电感和电阻等元件，改变信号的幅度和相位。
滤波器可以分为两类：频率选择性滤波器和频率非选择性滤波器。
1. 频率选择性滤波器频率选择性滤波器是根据需要保留或通过的频率范围来设计的。
常见的频率选择性滤波器包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器。
- 低通滤波器：只允许低于截止频率的信号通过，高于截止频率的信号被抑制。
常用于音频系统中，以滤除高于人耳听觉范围的频率成分。
- 高通滤波器：只允许高于截止频率的信号通过，低于截止频率的信号被抑制。
常用于音频采样中，以滤除低于人耳听觉范围的频率成分。
- 带通滤波器：允许指定范围内的频率信号通过，其他频率信号被抑制。
常用于调频广播接收机等通信设备中，以选取特定的调频信号。
- 带阻滤波器：抑制指定范围内的频率信号，其他频率信号被通过。
常用于降低特定频率噪声的干扰。
2. 频率非选择性滤波器频率非选择性滤波器在整个频率范围内均能对信号进行放大或衰减，不因频率的变化而变化。
常见的频率非选择性滤波器有RC滤波器和RL滤波器。
- RC滤波器：由电阻和电容组成。
RC滤波器常用于去除信号中的直流成分，或在电源电压中滤去高频信号。
- RL滤波器：由电阻和电感组成。
RL滤波器常用于音频放大器的输出级，以滤除高频噪声。
二、滤波器的设计在设计滤波器时，通常需要确定一些关键参数，如截止频率、通带增益、衰减系数等。
下面以低通滤波器的设计为例，介绍滤波器设计的基本步骤。
1. 确定截止频率截止频率是决定滤波器性能的重要参数。
语音滤波器设计
长沙学院课程设计说明书题目语音信号滤波器的设计系(部) 电信系专业(班级) 电气工程及其自动化姓名学号指导教师起止日期2012.12.10-2012.12.16设计任务（一）设计目的模拟电子技术课程设计是一门独立设课、有独立学分的实践性课程，同“模拟电子技术”理论讲授课程有密不可分的关系，起着相辅相成的作用，也是在“模拟电子技术实验”课的基础上，进一步深化的实践环节。
其主要目的是通过本课程，培养、启发学生的创造性思维，进一步理解电子系统的概念，掌握小型模拟电子系统的设计方法，掌握小型模拟系统的组装和调试技术，掌握查阅有关资料的技能，基本任务是设计一个小型模拟电子系统。
（二）设计要求和技术指标1、技术指标：截止频率Hz f H 2000=，Hz f L 200=，4=V A ，阻带衰减速率为倍频10/40dB - 2、设计要求（1） 设计一个能满足要求的二阶有源滤波电路； （2） 要求绘出原理图，并用Protel 画出印制板图；（3） 根据设计要求和技术指标设计好电路，选好元件及参数； （4） 在万能板或面包板或PCB 板上安装好电路并调试；（5） 测量滤波器的性能参数：截止频率、带内增益V A 和阻带衰减速率； （6） 用EWB 对电路仿真，并打印出幅频特性和相频特性曲线； （7） 拟定测试方案和设计步骤； （8） 写出设计性报告。
（三）设计提示1、电路可采用一级二阶低通与一级二阶高通滤波电路级联；（四）设计报告要求1、选定设计方案；2、拟出设计步骤，画出电路，分析并计算主要元件参数值；3、列出测试数据表格。
（五）设计总结1、总结有源滤波器的设计方法和运用到的主要知识点；2、总结有源滤波器性能参数的测试方法。
长沙学院课程设计鉴定表目录第1章绪论................................................... - 0 -1.1滤波器简介.............................................. - 0 -1.2 本人工作............................................... - 1 - 第2章滤波器的传输函数与性能参数 ................. 错误!未定义书签。
模电课程设计报告——滤波器设计
模电课程设计报告——滤波器设计第一篇：模电课程设计报告——滤波器设计滤波器的设计——模拟电子电路课程设计报告一：实验预习与查找资料：1：滤波器是一种具有频率选择功能的电路，允许在一定的范围内的信号通过，对不需要的频率范围内的信号进行有效的抑制。
滤波器在通信，信号处理，测控仪表等领域中有广泛的的应用。
滤波器分数字滤波器和模拟滤波器，而模拟滤波器又分有源滤波器和无源滤波器。
按滤波器的设计方案又分巴特沃思型，切尔雪夫型，椭圆函数型等等。
2：查找资料：《信号处理与滤波器的设计》，《电路与模拟电子学》，《模拟电子电路》等相关资料。
二：实验任务：滤波器是限制信号的频率范围，用于提取有用信号、滤除噪声干扰信号、提高信噪比。
滤波器类型有无源滤波器和有源滤波器，其中又分为低通、高通、带通、带阻、全通等。
滤波器的主要性能参数有：截止频率、下降速率、品质因素等。
1、要求完成原理设计并通过软件仿真部分（1）低通滤波器电路，截止频率分别为300Hz、1KHz，衰减速率≥40dB/十倍频。
（2）高通滤波器电路，截止频率分别为300Hz、1KHz，衰减速率≥40dB/十倍频。
（3）带通滤波器，频率范围300Hz~3400Hz，衰减速率≥40dB/十倍频。
（4）四阶椭圆形低通滤波器，带内起伏≤1dB，-3dB通带为50kHz，要求在200kHz处小于-50dB，-3dB通带误差不大于5%。
三：实验内容：为满足设计要求：阻带衰减大于或等于40每10倍率。
选择二阶即可满足要求。
1：二阶压控电压源低通滤波器：A：截止频率为300HZ；根据集成运放虚短虚断及电路结构，可导出传递函数的表达式为：A（S）=Uo（S）/Ui（S）= Ao*Wn*Wn/(s*s+Wn*s/Q+Wn*Wn) Ao=1+R4/R3;Wn*Wn=1/R1R2C1C2 在设计参数时Q值分高Q 值，中Q值，和低Q值。
在本实验设计中取Q值为0。
6 A0是电路的通带放大倍数，可在设计前选择，若实验结果不合理，再改变A0的值。
模拟电子技术课程设计之滤波器
目录第一章绪论 (1)第二章语音滤波器的设计方案 (2)2.1设计方案 (2)2.2方案选择 (3)第三章电路设计 (4)3.1二阶有源低通滤波电路的设计 (4)3.2二阶有源高通滤波电路的设计 (6)3.3有源带通滤波电路的设计 (8)3.4EWB仿真分析 (8)第四章PCB板的制作 (12)第五章实物测量与误差分析 (13)5.1调试与测量 (13)5.2 误差分析 (15)第六章仪器设备及元器件清单 (17)第七章电路原理图 (18)第八章设计总结 (19)主要参考文献 (20)附录A 实物图 (21)致谢 (22)第一章绪论滤波器是一种具有频率选择功能的电路，它能使有用的频率信号通过，同时抑制（或衰减）不需要传送频率范围内的信号。
实际工程上常用它能进行信号处理、数据传送和抑制干扰等，目前在通讯、声纳、测控、仪器仪表等领域中有着广泛的应用。
以往这种滤波电路主要采用无源元件R、L和C组成，60年代以来，集成运放获得迅速发展，由它和R、C组成的有源滤波电路，具有不用电感、体积小、重量轻等优点。
此外，由于集成运放的开环电压增益和输入阻抗都很高，输出阻抗比较低，构成有源滤波电路后还具有一定的电压放大和缓冲作用。
通常用频率响应来描述滤波器的特性。
对于滤波器的幅频响应，常把能通过信号的频率范围定义为通带，而把受阻或衰减信号的频率范围称为阻带。
通带和阻带的界限频率叫做截止频率。
滤波器在通带内应具有零衰减的幅频响应和线性的相位响应，而在阻带内应具有无限大的幅度衰减。
按照通带和阻带的位置分布，滤波器通常分为低通滤波器、高通滤波器、带通滤波器和带阻滤波器。
第二章语音滤波器的设计方案2.1设计方案方案一：此方案采用RC低通有源滤波器和RC高通有源滤波器串联而成，电路采用二阶压控型有源滤波电路，其原理框图如图2.1所示：图2.1 带通有源滤波器原理框图优点：电路性能稳定，增益容易调节。
缺点：电路相对复杂，采用元器件较多，提高了成本。
