套筒灌浆工艺
民族梦︱产业梦︱报国梦
中民筑友有限公司
一、灌浆套筒工厂加工工艺及构件验收
1.1 JM-CT系列套筒特点： 1、采用优质碳素结构钢加工制造，更稳定可靠、性能更好，机加工更容易控制尺寸； 2、内部沟槽采用正反向斜披设计，受力更合理科学； 3、采用一端灌浆、一端直螺纹连接的半灌浆复合结构。
1.2 该套筒连接的优点： 1、外径全球最小，对剪力墙尤其适用； 2、与全灌浆套筒相比，半灌浆套筒长度能显著缩短（约1/3）；现场高度降低，能降
低对构件接缝处密封的难度； 3、工厂预制时钢套筒与钢筋的安装固定也比全套筒相对容易。
民族梦︱产业梦︱报国梦
中民筑友有限公司
一、灌浆套筒工厂加工工艺及构件验收
1、套筒进场检验
工序
主要环节
控制要求
1 套筒进场检 验
1.1 各类检验
根据构件生产计划提前进厂，分类码放。注 意留出合理的检验验收时间。
外观检查：检查套筒外观以及主要尺寸； 工艺检验：套筒应用前，应针对不同厂家钢 筋分规格进行工艺检验。中途更换钢筋厂家需要 补做。检验采用与施工相同的灌浆料及工艺，制 作接头抗拉试件3根； 抗拉强度检验：每1000个同批灌浆套筒抽取 3个，采用与施工相同的灌浆料，模拟施工条件， 制作接头抗拉试件。
图示
民族梦︱产业梦︱报国梦
中民筑友有限公司
一、灌浆套筒工厂加工工艺及构件验收
2、钢筋下料表
工序
主要环节
控制要求
2 钢筋下料
2.1 确定钢筋尺寸
2.2 下料切断
钢筋连接端应平直，切口与轴线垂直。建 议使用砂轮锯或自动带锯切割。
民族梦︱产业梦︱报国梦
图示
中民筑友有限公司
一、灌浆套筒工厂加工工艺及构件验收
图示
7 构件检查
7.1 套筒位置及灌 浆孔道检查
构件制作完成后，检查灌浆套筒位置符合设 计要求；
检查套筒内腔和灌浆、排浆PVC管路，不得有 水泥浆或异物侵入。
有问题及时处理直至合格为止
民族梦︱产业梦︱报国梦
中民筑友有限公司
目录
第一部分 灌浆套筒工厂加工工艺及构件验收 第二部分 施工操作工艺及操作要点 第三部分 注意事项 第四部分 附件
钢筋位置偏差不得大于±3mm(可用钢筋位置检验模 板检测)；钢筋不正可用钢管套住掰正。
长度偏差在0~15mm之间；钢筋表面干净，无严重锈 蚀，无粘贴物。
构件水平接缝（灌浆缝）基础面粗糙、干净、无油 污等杂物。
高温干燥季节应对构件与灌浆料接触的表面做润湿 处理，但不得形成积水。
民族梦︱产业梦︱报国梦
图示
• 2019.9.9
套筒灌浆工艺
• 讲解人：XXXX
民族梦︱产业梦︱报国梦
中民筑友有限公司
目录
第一部分 工厂加工工艺及构件验收 第二部分 施工操作工艺及操作要点 第三部分 注意事项 第四部分 附件
民族梦︱产业梦︱报国梦
中民筑友有限公司
目录
第一部分 灌浆套筒工厂加工工艺及构件验收 第二部分 施工操作工艺及操作要点 第三部分 注意事项 第四部分 附件
3、钢筋丝头加工
工序
主要环节
控制要求
3.1 加工丝头
使用专用钢筋剥肋滚丝机加工钢筋丝头。 丝头参数详见附件3
3 钢筋丝头加 工
3.2 丝头质量检验
使用螺纹环规检查钢筋丝头直径。环规通端 丝头应能顺利旋入，止端丝旋入不能超过3P（P 为丝头螺距）
民族梦︱产业梦︱报国梦
图示
中民筑友有限公司
一、灌浆套筒工厂加工工艺及构件验收
4、钢筋与套筒连接
工序
主要环节
控制要求
4.1 将钢筋丝头拧 入套筒螺纹端
用管钳或呆扳手拧钢筋，将钢筋丝头与套 筒螺纹拧紧连接。
拧紧时严禁触碰套筒上的T-5灌排浆接头， 否则容易碰变形或掉落。
4 钢筋与套筒 连接
4.2 连接检验
用力矩扳手检验拧紧力矩。力矩值应符合 附件3表3要求；
拧紧后钢筋在套筒外露的丝扣长度应大于0 扣，且不超过2扣。
民族梦︱产业梦︱报国梦
中民筑友有限公司
一、灌浆套筒工厂加工工艺及构件验收
1 பைடு நூலகம்术原理及产品特性
JM系列钢筋套筒灌浆连接按照结构形式分为半灌浆连接和全灌浆连接。
其中半灌浆连接通常是上端钢筋采用直螺纹、下端钢筋通过灌浆料与灌浆套筒 进行连接。一般用于预制剪力墙、框架柱主筋连接，所用套筒为GT/CT系列灌浆直螺 纹连接套筒，简称灌浆套筒
民族梦︱产业梦︱报国梦
中民筑友有限公司
二、施工操作工艺及操作要点
1 施工操作工艺及操作要点
1.1半灌浆连接在现场安装操作工艺及要求
1、连接部位检查处理
工序
主要环节
控制要求
1 连接部位检 查处理
1.1 连接钢筋检查
1.2 构件连接检查
检验下方结构伸出的连接钢筋的位置和长度，应符 合设计要求（见附件1表1）。
中民筑友有限公司
二、施工操作工艺及操作要点
2、构件吊装固定
工序
主要环节
控制要求
在安装基础面根据测量的标高放置塑料垫块，
2 构件吊装固 定
2.1 构件吊装与固 定
构件吊装到位。 安装时，下方构件伸出的连接钢筋均应插入
上方预制构件的连接套筒内（底部套筒孔可用 镜子观察），然后放下构件，校准构件位置和
垂直度后支撑固定。
民族梦︱产业梦︱报国梦
中民筑友有限公司
一、灌浆套筒工厂加工工艺及构件验收
6、安装灌排浆管
工序
主要环节
控制要求
6 灌排浆管材 质规格
6.1 灌排浆管材质 规格
6.2 安装灌排浆管
通常选用PVC管：内径18.0～18.1（与之配 合的T-5灌排浆接头外径为18mm）、外径为20mm。
采用其他材料管子时，要确保内径为与T-5 匹配，并考虑强度、刚度、避免浇筑混凝土时 变形严重影响浆料流动。
连接好的钢筋分类整齐码放，保证搬运时 不得磕碰，以防松动。
按附件4表2做记录。
民族梦︱产业梦︱报国梦
图示
中民筑友有限公司
一、灌浆套筒工厂加工工艺及构件验收
5、套筒与模板固定
工序
主要环节
控制要求
图示
5 套筒与模板 固定
5.1 套筒与模板固 定
将连接钢筋按构件设计布筋要求进行布置。 将套筒端紧靠预制构件模板，用套筒专用固 定件进行固定（固定进度决定套筒位置精度，非 常重要）。
将PVC管插在套筒排浆接头上，全部插入。 PVC管的另一端引到预制构件混凝土表面。可用 橡胶堵头或胶带堵好端口，以防浇筑构件时PVC 管内进浆。
PVC管要绑扎固定，防止浇筑混凝土时移位 或脱落。
民族梦︱产业梦︱报国梦
图示
中民筑友有限公司
一、灌浆套筒工厂加工工艺及构件验收
7、构件检查
工序
主要环节
控制要求
钢筋套筒灌浆连接技术
钢筋套筒灌浆连接技术下面是本店铺给大家带来关于钢筋套筒灌浆连接技术的相关内容，以供参考。
技术内容钢筋套筒灌浆连接技术是指带肋钢筋插入内腔为凹凸表面的灌浆套筒，通过向套筒与钢筋的间隙灌注专用高强水泥基灌浆料，灌浆料凝固后将钢筋锚固在套筒内实现针对预制构件的一种钢筋连接技术。
该技术将灌浆套筒预埋在混凝土构件内，在安装现场从预制构件外通过注浆管将灌浆料注入套筒，来完成预制构件钢筋的连接，是预制构件中受力钢筋连接的主要形式，主要用于各种装配整体式混凝土结构的受力钢筋连接。
钢筋套筒灌浆连接接头由钢筋、灌浆套筒、灌浆料三种材料组成，其中灌浆套筒分为半灌浆套筒和全灌浆套筒，半灌浆套筒连接的接头一端为灌浆连接，另一端为机械连接。
钢筋套筒灌浆连接施工流程主要包括：预制构件在工厂完成套筒与钢筋的连接、套筒在模板上的安装固定和进出浆管道与套筒的连接，在建筑施工现场完成构件安装、灌浆腔密封、灌浆料加水拌合及套筒灌浆。
竖向预制构件的受力钢筋连接可采用半灌浆套筒或全灌浆套筒。
构件宜采用联通腔灌浆方式，并应合理划分连通腔区域。
构件也可采用单个套筒独立灌浆，构件就位前水平缝处应设置坐浆层。
套筒灌浆连接应采用由经接头型式检验确认的与套筒相匹配的灌浆料，使用与材料工艺配套的灌浆设备，以压力灌浆方式将灌浆料从套筒下方的进浆孔灌入，从套筒上方出浆孔流出，及时封堵进出浆孔，确保套筒内有效连接部位的灌浆料填充密实。
水平预制构件纵向受力钢筋在现浇带处连接可采用全灌浆套筒连接。
套筒安装到位后，套筒注浆孔和出浆孔应位于套筒上方，使用单套筒灌浆专用工具或设备进行压力灌浆，灌浆料从套筒一端进浆孔注入，从另一端出浆口流出后，进浆、出浆孔接头内灌浆料浆面均应高于套筒外表面最高点。
套筒灌浆施工后，灌浆料同条件养护试件的抗压强度达到35MPa 后，方可进行对接头有扰动的后续施工。
技术指标钢筋套筒灌浆连接技术的应用须满足国家现行标准《装配式混凝土技术规程》JGJ1、《钢筋套筒灌浆连接应用技术规程》JGJ355和《装配式混凝土建筑技术标准》GB/T51231的相关规定。

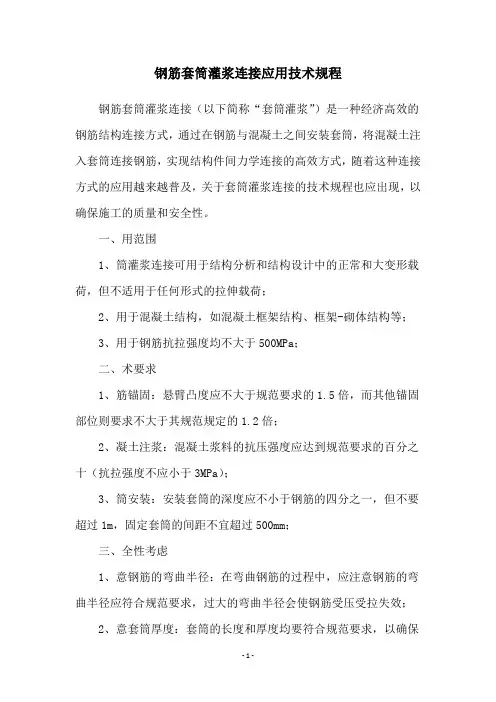

钢筋套筒灌浆连接应用技术规程
钢筋套筒灌浆连接应用技术规程钢筋套筒灌浆连接（以下简称“套筒灌浆”）是一种经济高效的钢筋结构连接方式，通过在钢筋与混凝土之间安装套筒，将混凝土注入套筒连接钢筋，实现结构件间力学连接的高效方式，随着这种连接方式的应用越来越普及，关于套筒灌浆连接的技术规程也应出现，以确保施工的质量和安全性。
一、用范围1、筒灌浆连接可用于结构分析和结构设计中的正常和大变形载荷，但不适用于任何形式的拉伸载荷；2、用于混凝土结构，如混凝土框架结构、框架-砌体结构等；3、用于钢筋抗拉强度均不大于500MPa；二、术要求1、筋锚固：悬臂凸度应不大于规范要求的1.5倍，而其他锚固部位则要求不大于其规范规定的1.2倍；2、凝土注浆：混凝土浆料的抗压强度应达到规范要求的百分之十（抗拉强度不应小于3MPa）；3、筒安装：安装套筒的深度应不小于钢筋的四分之一，但不要超过1m，固定套筒的间距不宜超过500mm；三、全性考虑1、意钢筋的弯曲半径：在弯曲钢筋的过程中，应注意钢筋的弯曲半径应符合规范要求，过大的弯曲半径会使钢筋受压受拉失效；2、意套筒厚度：套筒的长度和厚度均要符合规范要求，以确保套筒的牢固性；3、止套筒在受弯曲部位安装：钢筋在受弯曲处安装套筒时，套筒会由于弯曲的作用而移位或变形，从而影响钢筋的牢固性。
四、工要求1、使用质量上乘的材料：施工时应使用质量上乘的材料，以确保结构的可靠性；2、接、注浆前及其他工序检查：在进行焊接、注浆等工序前，应进行全面的检查，以确保施工质量；3、止使用已损坏的材料：禁止使用已损坏的材料，以避免不安全的状况。
综上所述，套筒灌浆连接的施工工艺复杂，施工技术要求较高，应严格按照《钢筋套筒灌浆连接应用技术规程》中的技术要求来进行施工，以确保结构的牢固性与安全性，避免因施工质量不合格而影响其使用寿命与安全性。
钢筋套筒灌浆施工方案(3篇)
第1篇一、工程概况钢筋套筒灌浆施工是混凝土结构施工中的一项重要工序，主要应用于装配式混凝土结构、预制构件连接等场合。
本施工方案针对钢筋套筒灌浆施工进行详细阐述，以确保施工质量，提高工程效率。
二、施工准备1.施工材料（1）灌浆料：应符合国家标准GB/T 50476-2018《混凝土结构后锚固技术规程》的要求。
（2）水泥：应符合国家标准GB 175-2007《通用硅酸盐水泥》的要求。
（3）砂：应符合国家标准GB/T 14684-2011《建筑用砂》的要求。
（4）水：应符合国家标准GB/T 6752.1-2007《生活饮用水卫生标准》的要求。
2.施工设备（1）灌浆泵：适用于灌浆料的输送和灌浆作业。
（2）灌浆管：用于连接灌浆泵和灌浆点。
（3）振动棒：用于灌浆过程中的振捣。
（4）搅拌机：用于灌浆料的搅拌。
（5）钢筋套筒：应符合设计要求。
（6）检测仪器：如压力计、温度计等。
3.施工人员（1）施工负责人：负责整个施工过程的组织、协调和监督。
（2）施工技术人员：负责施工方案的编制、技术交底和施工过程中的技术指导。
（3）施工工人：负责施工操作。
三、施工工艺1.施工流程（1）钢筋套筒检查：检查钢筋套筒的尺寸、形状、表面质量等是否符合设计要求。
（2）灌浆料准备：按照灌浆料的生产厂家提供的技术要求，准备灌浆料。
（3）灌浆泵调试：调试灌浆泵，确保其正常运行。
（4）灌浆管连接：将灌浆泵与灌浆管连接，并检查连接是否牢固。
（5）灌浆点定位：根据设计要求，确定灌浆点的位置。
（6）灌浆作业：将灌浆料通过灌浆泵输送到灌浆点，进行灌浆作业。
（7）灌浆质量检查：检查灌浆后的质量，如饱满度、密实度等。
（8）养护：对灌浆后的结构进行养护，确保灌浆料的强度和耐久性。
2.施工要点（1）灌浆料配比：严格按照灌浆料的生产厂家提供的技术要求进行配比。
（2）灌浆压力：根据灌浆料的生产厂家提供的技术要求，确定灌浆压力。
（3）灌浆速度：控制灌浆速度，避免灌浆料离析。
套筒灌浆施工工艺
JM钢筋套筒灌浆连接施工工艺（技术交底资料）目录■前言1技术原理及产品特性2施工操作工艺及控制要点2.1半灌浆连接在现场安装工艺流程图2.2半灌浆连接在现场安装操作工艺及控制要求3其他使用前必须知悉的事项及安全、环保附件1灌浆安装工艺技术参数及灌浆连接质量检验附件2接头灌浆料使用说明书附件3座浆料（高强封缝料）使用说明书附件4检验记录表■前言建筑工业化是一场建筑物建造方式的变革，就是由半手工半机械传统的建造方式，转变成一种设计标准化、生产工业化、施工装配化、装修一体化、管理信息化的工业化生产方式，形象的比喻就是“像造汽车一样造房子”。
实现建筑工业化可以减轻劳动强度、降低生产成本、提高劳动效率、保证建筑质量，更重要的是，还可以节约资源、保护环境。
在我国，建筑工业化处于起步阶段。
要想装配式房屋造的好，除科学的设计外，零部件、材料以及构件的生产要保证，现场的安装更要保证。
由于我国民用建筑特别是住宅多以混凝土结构为主，因此，装配式混凝土结构是建筑工业化的主战场。
思达建茂是我国装配式混凝土结构关键技术之一----钢筋套筒灌浆连接技术及产品的最早开发者和供应商，其自主专利产品灌浆套筒和接头灌浆料于2010年首次应用于北京中粮万科假日风景D1#、D8#楼项目，取得成功。
此后几年，又陆续开发出配套的施工机具和材料如电动灌浆泵、封缝座浆料、莲藕锚固料、套筒固定组件等，推广应用在国内20余项装配式混凝土结构工程，累计应用灌浆套筒近百万万件，灌浆料近千吨。
公司还参与编制、审查该领域的各类行业标准，成为万科集团战略合作伙伴，技术产品通过日本鹿岛建设（沈阳）技术认定。
思达建茂根据本技术特性、前期积累的工程应用经验和用户反馈，经过不断改进修订，编制了此版作业指导书，作为技术培训和技术交底资料，指导技术人员及操作者正确使用该产品，以确保该产品应用达到设计要求，共同助推我国建筑工业化健康发展。
1技术原理及产品特性JM系列钢筋套筒灌浆连接按照结构形式分为半灌浆连接和全灌浆连接。

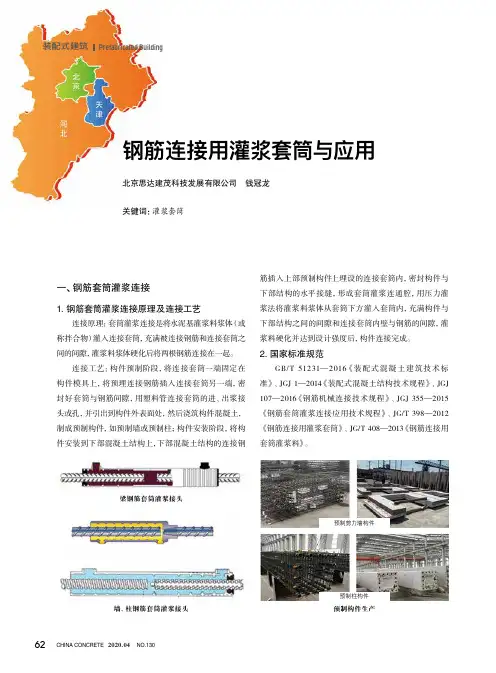

钢筋连接用灌浆套筒与应用
一、钢筋套筒灌浆连接1. 钢筋套筒灌浆连接原理及连接工艺连接原理：套筒灌浆连接是将水泥基灌浆料浆体（或称拌合物）灌入连接套筒，充满被连接钢筋和连接套筒之间的间隙，灌浆料浆体硬化后将两根钢筋连接在一起。
连接工艺：构件预制阶段，将连接套筒一端固定在构件模具上，将预埋连接钢筋插入连接套筒另一端，密封好套筒与钢筋间隙，用塑料管连接套筒的进、出浆接头或孔，并引出到构件外表面处，然后浇筑构件混凝土，制成预制构件，如预制墙或预制柱；构件安装阶段，将构件安装到下部混凝土结构上，下部混凝土结构的连接钢筋插入上部预制构件上埋设的连接套筒内，密封构件与下部结构的水平接缝，形成套筒灌浆连通腔，用压力灌浆法将灌浆料浆体从套筒下方灌入套筒内，充满构件与下部结构之间的间隙和连接套筒内壁与钢筋的间隙，灌浆料硬化并达到设计强度后，构件连接完成。
2. 国家标准规范GB/T 51231—2016《装配式混凝土建筑技术标准》、JGJ 1—2014《装配式混凝土结构技术规程》、JGJ 107—2016《钢筋机械连接技术规程》、JGJ 355—2015《钢筋套筒灌浆连接应用技术规程》、JG/T 398—2012《钢筋连接用灌浆套筒》、JG/T 408—2013《钢筋连接用套筒灌浆料》。
钢筋连接用灌浆套筒与应用北京思达建茂科技发展有限公司 钱冠龙 关键词：灌浆套筒墙、柱钢筋套筒灌浆接头梁钢筋套筒灌浆接头预制构件生产预制剪力墙构件预制柱构件3. 接头性能要求（见表1、表2）强度性能：套筒灌浆连接接头抗拉强度不应小于连接钢筋抗拉强度标准值，且破坏时应断于接头外钢筋（如拉伸破坏于接头，则接头抗拉强度不得低于1.15倍钢筋抗拉强度标准值）。
二、钢筋连接用灌浆套筒1. 灌浆套筒分类与特点（1）结构型式分为全灌浆套筒和半灌浆套筒半灌浆套筒：一端采用灌浆方式连接，另一端采用非灌浆方式连接钢筋的套筒。
其用途是预埋在混凝土构件中，连接竖向钢筋。
具有优点：1）半灌浆连接端与钢筋的连接在预制构件厂完成；2）异径钢筋连接机械连接端不受直径级差限制，便于转换层钢筋变径设计；3）套筒尺寸、重量小，与预埋钢筋连接，构件套筒固定位置精度高；4）预埋连接钢筋与套筒的连接质量检验较直观；5）预制构件安装预制剪力墙安装预制柱安装构件灌浆连接构件套筒灌浆构件灌浆连通腔密封灌浆料加水拌合预制墙连接节点预制柱连接节点预制梁连接节点装配整体式混凝土剪力墙结构建筑装配整体式混凝土框架结构建筑套筒灌浆接头应用现场灌浆时灌浆压力低，灌浆量少，灌浆施工难度小；6）灌浆饱满度较易满足规定，灌浆饱满度要求低于全灌浆套筒。
钢筋套筒灌浆连接名词解释
钢筋套筒灌浆连接1. 名词解释钢筋套筒灌浆连接是一种在建筑工程中广泛使用的钢筋连接技术。
它是通过将两根钢筋相互连接，利用套筒将混凝土灌注其中，使钢筋形成一个整体，增强结构的稳定性和承载能力。
2. 连接原理钢筋套筒灌浆连接是利用混凝土具有良好的抗压性能和黏结力，通过灌注混凝土将钢筋牢固连接在一起。
具体连接原理如下：•预埋套筒：在预制构件或现浇构件中预留一个空心的套筒，套筒通常由钢管或塑料管制成。
•钢筋插入：将待连接的钢筋插入套筒内，确保钢筋与套筒的配合精度。
•灌浆加固：通过灌注混凝土将套筒内的钢筋包覆，使钢筋与混凝土形成一体，形成坚固的连接。
3. 优势与应用3.1 优势钢筋套筒灌浆连接相比其他连接方式具有如下优势：•承载能力：灌浆连接可以提高结构的承载能力，使钢筋与混凝土之间形成良好的黏结。
这种连接方式可以有效防止钢筋的滑移和脱落，提高结构的整体强度。
•施工便利：钢筋套筒灌浆连接不需要采用焊接或紧固件，只需进行简单的操作即可完成连接。
这降低了施工的复杂性和成本，减少了工期。
•耐久性：灌浆连接可以提高结构的抗腐蚀性能，延长使用寿命。
混凝土可以有效隔离钢筋与外界环境，防止钢筋受到湿气、酸碱等侵蚀。
3.2 应用领域钢筋套筒灌浆连接广泛应用于以下建筑工程中：•高层建筑：在高层建筑中，钢筋套筒灌浆连接常用于连接楼板与柱子、墙体与柱子等部位，增加结构的稳定性和承载能力。
•桥梁工程：在桥梁工程中，钢筋套筒灌浆连接常用于连接桥墩、桥台等关键部位的钢筋，提高结构的抗震和承载能力。
•地下结构：在地下结构如隧道、地铁等工程中，钢筋套筒灌浆连接可用于连接地下连续墙、曲线墙等，增加结构的整体稳定性。
•储罐工程：在储罐工程中，钢筋套筒灌浆连接可用于连接罐壁和罐底，增加储罐的强度和稳定性。
4. 设计与施工注意事项4.1 设计注意事项钢筋套筒灌浆连接的设计应考虑以下因素：•确定套筒尺寸：套筒的尺寸应根据连接部位的钢筋直径和数量来确定，以保证钢筋能够插入套筒内并保持良好的配合。
知识点1：竖向构件钢筋灌浆套筒连接原理及工艺
项目介绍 二、竖向构件钢筋灌浆套筒连接工艺
钢筋套筒灌浆连接分2个阶段进行，第1阶段在预制构件加工厂，第2阶段在结 构安装现场。
预制剪力墙、柱在工厂预制加工阶段，是将一端钢筋与套筒进行连接或预安 装，再与构件的钢筋结构中其他钢筋连接固定，套筒侧壁接灌浆、排浆管并引到 构件模板外，然后浇筑混凝土，将连接钢筋、套筒预埋在构件内。其连接钢筋和
谢谢观看
装配式建筑施工技术 任务3 构件灌浆
知识点1：竖向构件钢项筋目灌介浆绍套筒连接原理及工艺
钢筋灌浆套筒连接是在金属套筒内灌注水泥基浆料，将钢筋对接连接所形成的机械 连接接头。
项目介绍
一、竖向构件钢筋灌浆套筒连接原理
带肋钢筋插入套筒，向套筒内灌注无收缩或微膨胀的水泥基灌浆料，充满套筒与 钢筋之间的间隙，灌浆料硬化后与钢筋的横肋和套筒内壁凹槽或凸肋紧密齿合，钢筋 连接后所受外力能够有效传递。
实际应用在竖向预制构件时，通常将灌浆连接套筒现场连接端固定在构件下端部模 板上，另一端即预埋端的孔口安装密封圈，构件内预埋的连接钢筋穿过密封圈插入灌 浆连接套筒的预埋端，套筒两端侧壁上灌浆孔和出浆孔分别引出两条灌浆管和出浆管 连通至构件外表面，预制构件成型后，套筒下端为连接另一构件钢筋的灌浆连接端。 构件在现场安装时，将另一构件的连接钢筋全部插入该构件上对应的灌浆连接套筒内， 从构件下部各个套筒的灌浆孔向各个套筒内灌注高强灌浆料，至灌浆料充满套筒与连 接钢筋的间隙从所有套筒上部出浆孔流出，灌浆料凝固后，即形成钢筋套筒灌浆接头， 而完成两个构件之间的钢筋连接。
钢筋套筒灌浆连接技术
钢筋套筒灌浆连接技术4.8.1 技术内容钢筋套筒灌浆连接技术是指带肋钢筋插入内腔为凹凸表面的灌浆套筒，通过向套筒与钢筋的间隙灌注专用高强水泥基灌浆料，灌浆料凝固后将钢筋锚固在套筒内实现针对预制构件的一种钢筋连接技术。
该技术将灌浆套筒预埋在混凝土构件内，在安装现场从预制构件外通过注浆管将灌浆料注入套筒，来完成预制构件钢筋的连接，是预制构件中受力钢筋连接的主要形式，主要用于各种装配整体式混凝土结构的受力钢筋连接。
钢筋套筒灌浆连接接头由钢筋、灌浆套筒、灌浆料三种材料组成，其中灌浆套筒分为半灌浆套筒和全灌浆套筒，半灌浆套筒连接的接头一端为灌浆连接，另一端为机械连接。
钢筋套筒灌浆连接施工流程主要包括：预制构件在工厂完成套筒与钢筋的连接、套筒在模板上的安装固定和进出浆管道与套筒的连接，在建筑施工现场完成构件安装、灌浆腔密封、灌浆料加水拌合及套筒灌浆。
竖向预制构件的受力钢筋连接可采用半灌浆套筒或全灌浆套筒。
构件宜采用联通腔灌浆方式，并应合理划分连通腔区域。
构件也可采用单个套筒独立灌浆，构件就位前水平缝处应设置坐浆层。
套筒灌浆连接应采用由经接头型式检验确认的与套筒相匹配的灌浆料，使用与材料工艺配套的灌浆设备，以压力灌浆方式将灌浆料从套筒下方的进浆孔灌入，从套筒上方出浆孔流出，及时封堵进出浆孔，确保套筒内有效连接部位的灌浆料填充密实。
水平预制构件纵向受力钢筋在现浇带处连接可采用全灌浆套筒连接。
套筒安装到位后，套筒注浆孔和出浆孔应位于套筒上方，使用单套筒灌浆专用工具或设备进行压力灌浆，灌浆料从套筒一端进浆孔注入，从另一端出浆口流出后，进浆、出浆孔接头内灌浆料浆面均应高于套筒外表面最高点。
套筒灌浆施工后，灌浆料同条件养护试件的抗压强度达到35 MPa后，方可进行对接头有扰动的后续施工。
4.8.2 技术指标钢筋套筒灌浆连接技术的应用须满足国家现行标准《装配式混凝土技术规程》JGJ 1、《钢筋套筒灌浆连接应用技术规程》JGJ 355和《装配式混凝土建筑技术标准》GB/T 51231的相关规定。
城市桥梁预制墩柱钢筋套筒灌浆连接施工工法
城市桥梁预制墩柱钢筋套筒灌浆连接施工工法城市桥梁预制墩柱钢筋套筒灌浆连接施工工法一、前言城市桥梁建设是现代城市基础设施的重要组成部分，其质量和施工工艺直接影响到城市的发展和市民的生活质量。
在桥梁建设中，桥墩与桥台之间的连接非常重要，直接关系到桥梁的稳定性和安全性。
传统的连接方式存在不足，为了解决这个问题，提出了城市桥梁预制墩柱钢筋套筒灌浆连接施工工法。
二、工法特点城市桥梁预制墩柱钢筋套筒灌浆连接施工工法具有以下几个特点：1. 结构简单：该工法采用钢筋套筒与混凝土墩柱连接，结构简单清晰，方便施工。
2. 施工速度快：预制的钢筋套筒可以保证施工的准确性和高效性，节省了大量施工时间。
3. 施工质量高：通过灌浆的方式将钢筋套筒与混凝土墩柱连接，可以确保连接牢固，保证施工质量。
4. 符合规范要求：该工法符合国家相关规范和标准，能够满足桥梁施工的技术要求。
三、适应范围城市桥梁预制墩柱钢筋套筒灌浆连接施工工法适用于各类城市桥梁建设，特别适用于大跨度、高承载能力的桥梁，如高速公路桥梁、高铁桥梁等。
四、工艺原理城市桥梁预制墩柱钢筋套筒灌浆连接施工工法的原理是将预制的钢筋套筒与混凝土墩柱连接，通过灌浆的方式使其紧密结合。
具体步骤如下：1. 搭建脚手架：首先，搭建适当的脚手架以支撑钢筋套筒和混凝土墩柱。
2. 安装钢筋套筒：将预制的钢筋套筒根据设计要求安装在混凝土墩柱上，并且保证位置和方向的准确性。
3. 灌浆连接：采用专用灌浆设备进行灌浆，将浆料从底部开始逐渐注入钢筋套筒，直到充满整个钢筋套筒。
4. 等待固化：灌浆完成后，等待一定时间使浆料充分固化。
5. 进一步处理：根据需要，可以进行进一步的处理，如刷新钢筋套筒表面等。
五、施工工艺城市桥梁预制墩柱钢筋套筒灌浆连接施工工艺包括以下阶段：1. 脚手架搭建：根据设计要求搭建脚手架，确保支撑稳定。
2. 钢筋套筒制作与安装：按照设计要求制作钢筋套筒，并且通过专用设备将其安装在混凝土墩柱上。
装配式混凝土结构套筒灌浆施工工艺及质量控制措施分析
装配式混凝土结构套筒灌浆施工工艺及质量控制措施分析摘要：在装配式钢筋混凝土的浇筑施工过程中，竖向预制的钢筋混凝土通常采取套筒灌浆的连接结构形式。
但是往往在施工环节中由于对灌浆质量的控制不到位,容易出现预制构件连接质量问题。
因此，控制装配式混凝土结构套筒灌浆的施工质量对于工程实践具有非常重大的意义。
关键词：装配式混凝土结构；套筒灌浆;施工工艺；质量一、前言在装配式建筑工程项目施工实际中,装配式结构施工混凝土的竖向预应力连接大多采取套筒灌浆的方法,这也是在《装配式混凝土结构技术法规》(JGJ1-2014)中提出并使用的最主要的装配式结构连接工艺。
灌浆套筒是装配式结构建筑施工的核心技术，对提高施整体工程施工质量有重要影响。
二、装配式钢筋混凝土结构套筒灌浆施工工艺及质量控制（一）抓好施工准备工作1.技术准备。
要考虑到构件预拼装、明确套筒灌浆技术参数、工艺测试、套筒灌浆可行性分析以及施工效果，并且要做好套筒灌浆的施工规划以及设计图纸的明确交底，并明确在建筑施工中，工程的合格质量标准，在套筒灌浆中的质量控制有哪些要点。
书面交底的文件记录需要重视保存，保证资料的完整性。
另外是施工企业需要在技术准备的阶段，对操作人员开展技术培训以及考核。
对套筒灌浆的技术操作要达到一定的高度，促进套筒灌浆技术的施工质量。
2.材料的准备。
套筒灌浆施工中材料主要是预制构件、灌浆套筒、封缝材料以及套筒灌浆材料。
套筒的准备，主要考虑到的是对其排气孔、出浆孔以及灌浆孔展开全面的检查，需要保证套筒的各方面质量，位置、型号以及数量进行确定，这个过程中需要透光检查，对各类杂物进行清洗。
准备预制构件主要是考虑到钢筋接头的抗拉强度以及工艺的检验，同时也是要对套筒展开复检。
通常来说灌浆材料是适用于对规格在12-25mm的钢筋展开套筒灌浆施工，同时需要与套管合理匹配。
封缝材料则是需要具备足够的抗剪切变形能力，要具备防火以及防水等性能，与混凝土要具备良好的相容性。
