[评分详细]广东省广州市番禺区2017年中考一模物理试题
2017年九年级物理科综合测试本试卷分第一部分(选择题)和第二部分（非选择题）．总分100分。
考试时间80分钟。
注意事项:1．答题前，考生务必在答题卡上用黑色字迹的钢笔或签字笔填写自己的学校、班级、姓名；填写考生号、座号；再用2B 铅笔把对应该两号码的标号涂黑。
2．选择题每小题选出答案后，用2B 铅笔把答题卡上对应题目的答案标号涂黑；如需改动，用橡皮擦干净后，再选涂其他答案；不能答在试卷上。
3．非选择题答案必须写在答题卡各题目指定区域内的相应位置上；如需改动，先划掉原来的答案，然后再写上新的答案，改动的答案也不能超出指定的区域；除作图题可用2B 铅笔作图外，其他各题必须用黑色字迹钢笔或签字笔作答。
不准使用涂改液。
不按以上要求作答的答案无效。
4．考生必须保持答题卡的整洁，考试结束时，将本试卷和答题卡一并交回。
5．全卷共24小题，请考生检查题数。
第一部分 选择题（共36分）一、选择题（每题3分，共36分）每小题给出的四个选项中，只有一项最符合题意。
1．关于材料和能源的说法，正确的是（ ）A ．太阳能是不可再生能源B ．如果将来制成常温下超导材料，则所有用电器就不必考虑发热问题C ．发光二极管的核心材料是由半导体制成的D ．当前的核电站利用核聚变给我们带来清洁能源 2．在体检的血常规检查中有一项血红蛋白测定(HB 或HGB) ，正常参考值为男：120-160g/L ， 女：110-150g/L 。
这些数据中的单位是下列那一组物理量的单位（ ）A ．质量/长度B ．长度/体积C ．密度/长度D ．质量/体积 3．话筒接在示波器的输入端，用大小都为5N 的力敲击两个分别标有256Hz 和512Hz 的音叉对着话筒发出声音。
图1所示是256Hz 的音叉发出的声音在示波器显示的波形；则图2 中512Hz 的音叉发出的声音在示波器显示的波形合理的是（ ）4．图3是电磁波家族，真空中各种电磁波的传播速度相同。
其中红外线又可分为三部分，即近红外线，波长为(0.75-1)~(2.5-3)μm 之间；中红外线，波长为(2.5-3)~(25-40)μm 之间；远红外线，波长为(25-40)~l000μm 之间。
根据所给信息可推测（ ）A ．B ．C ．D ．图1 图2图3 电磁波家族106 810121416 1018频率/Hz 紫外线 X 射线 γ射线可A ．红外线就是红光，真空中传播速度是340m/sB ．红外线与X 射线都是电磁波C ．红外线频率越低波长越短D ．真空中近红外线比远红外线传播速度大5．北方的冬天，因为使用暖气，房间很干燥，很多家庭会使用图4超声波香薰加湿器。
加湿器通过超声波产生雾气，能有效地扩散香味，让人在宽敞的房间充分享受香味的同时也增加了空气的湿度，点亮加湿器的小灯泡还能作为台灯照明。
则（ ）A ． 加湿器利用超声波传递能量B ．闻到香味是分子间存在斥力C ． 产生的雾气是水蒸气D ． 雾的形成属于凝华 6．如图5所示，小芳在科技馆用手触摸静电球时，头发丝一根根竖起，形成“怒发冲冠”的有趣现象，旁边正好一个小朋友拿着一个卡通造型的铝箔气球，科技馆内无风，气球靠近小芳的头发。
此时的气球（ ）A ．一定不带电B ．一定带正电C ．一定带负电D ．带电情况无法判断7．图6是发电机工作的原理图，线圈逆时针连续转动。
当线圈转到如图所示四个位置时，线圈中a 段导线产生的感应电流（ ）A ．甲和丙能产生感应电流，感应电流方向相同B ．甲和丙能产生感应电流，感应电流方向相反C ．乙和丁能产生感应电流，感应电流方向相同D ．乙和丁能产生感应电流，感应电流方向相反8．图7中，不计桌面和空气阻力，被细绳拴着的小球在水平面．．．绕O 点做圆周运动，在Q 点时细绳断开，小球的运动轨迹变为QP 虚线。
则（ ）A ．小球做圆周运动时不受力的作用B ．小球做圆周运动时没有惯性C ．小球在Q 点的速度与P 点的速度相同D ．细绳断开后，小球做匀速直线运动是因为受到惯性的作用图 4图5甲 乙 丙 丁 图6aa aa图7图9 温度/时间/s2 3 1 49．如图8所示，小明的体重为G ，支架横杆到地面的高度为h ，小明第一次顺着竖直的杆从杆顶匀速下滑到地面，第二次沿比杆粗糙的绳从杆顶匀速下滑到地面，第一次比第二次需要的时间短，两次重力做的功为W 1、W 2，功率为P 1 、P 2。
则（ ）A. W 1 = W 2B. W 1 < W 2C. P 1 < P 2D. P 1 =P 210. 图9是某物质由液态变为固态过程温度随时间变化的图象。
下列说法正确的是（ ）A ．t 1时刻物体分子动能比t 2时刻大B ．t 2、t 3时刻物体内能相等C ．t 4时刻物体内能为零D ．该物质是非晶体11．如图10所示的电路中，两个规格不同的灯泡，则（A ．闭合开关S 1和S 2，灯泡L 1亮，L 2不亮B ．闭合开关S 1和S 2，电压表测电源电压C ．只闭合开关S 1，流过灯泡L 1和L 2的电流不等D ．只闭合开关S 1，灯泡L 1和L 2两端的电压相等12．如图11所示，在一个配有活塞的厚玻璃筒内放一小团硝化棉，迅速下压活塞，硝化棉燃烧。
下列说法正确的是（ ）A. 迅速向上抽活塞，硝化棉也能燃烧B. 此实验主要是通过热传递改变筒内空气的内能C. 硝化棉燃烧，是因为玻璃筒内空气的温度升高，内能增大D. 下压活塞的过程，空气的内能转化为活塞的机械能第二部分 ( 共64分 )二、填空 作图题（共25分）13．如图12，水平天花板上贴着一块平面镜，通过作图方法，请你在地面上画出发光点S 经平面镜反射后照亮的区域。
图11图12地面平面镜图14 图1514.画出图13中物体MN 发出的两条入射光线经凸透镜折射后的光线.物体MN 经凸透镜成________（选填“放大”、“缩小”）________（选填“正立”、“倒立”）的像。
15．（1）由甲、乙两根外形、颜色都相同的钢棒，两端没有任何标记，其中有一根是永磁体。
现将甲水平放置，手握乙从甲的一端移向另一端，如图14所示，若移动过程中手感到受力均匀，则可以肯定： 是永磁体。
原因是： 。
（2）家庭电路的一部分如图15所示，闭合开关，电灯不亮，用试电笔接触D 点时氖管发光，接触E 点时不发光，说明D 、E 间 ；若试电笔接触A 至F 各点都发光，说明 。
16． 现有细绳、质量可忽略的长硬棒、刻度尺、一瓶600mL 的水，空瓶的质量忽略不计。
如图16所示，小宇用上述器材自制一把无刻度值的杆秤，用来估测书包重力 。
（1） 这瓶水的重力G 1 =____ N 。
（水的密度是1g/cm 3，g=10N/kg ）（2）手提细绳，若硬棒水平静止。
在图中标示需要测量的长度（用物理量符号注明）。
（3）书包的重力G 2 =_____________（用上述已给及所测量的物理量符号表示）。
（4）若测量过程中硬棒挂书包一端下沉，让硬棒水平平衡的办法是 。
17．某手机充电宝的结构简图如图17。
它可以通过三种形式充电：USB 充电、太阳能板充电和通过手摇发电装置充电。
其中太阳能板充电时能量转化情况是 ；手摇发电时能量转化情况是 。
太阳能板充电功率是2.2W ，1h 能产生的电能是 kw·h 。
图16图17凸透镜18．如图18所示，鲸静止在海里。
图中黑点表示鲸鱼受力的作用点，画出鲸鱼受力示意图。
鲸在下潜过程中，海水的压力会让鲸鱼的胸腔塌陷，使鲸鱼体积逐渐变小。
鲸在下潜过程中所受浮力的变化情况是 。
下潜过程中鲸鱼的胸腔受到海水的压强变化情况是 。
19．如图19所示是“擦窗机器人”，它的“腹部”有吸盘。
当擦窗机器人的真空泵将吸盘内的空气向外抽出时，它能牢牢地吸在竖直玻璃上。
（1）机器人工作时，主机内部的气压 （选填“大于”、“小于”或“等于”）外界大气压，而使吸盘吸附在玻璃上。
（2）工作过程发现窗户擦的不干净，于是用真空泵又向外多抽几次气，擦窗机器人在竖直玻璃板上移动时，受到的摩擦力跟抽气前相比_________（选填“变大”、“变小”或“不变”） 。
（3）吸盘与玻璃的接触面积为2×10-3m 2，若吸盘在此面积上对玻璃的压强为1.5×105Pa ，则吸盘对玻璃的压力是 N 。
三、解析题（20题8分，21题10分，共18分） 20. 如图20是用卷扬机通过动滑轮运送建筑材料A 的示意图，钢丝绳能承受的最大拉力为3×104N 。
（动滑轮重、绳重及摩擦不计）求：（1）建筑材料A 重不能超过多少? （2）若建筑材料A 重为1.5×104N ，卷扬机用10s 将A 由地面沿竖直方向匀速提升10m ，卷扬机对A 做的功是多少？ （3）该卷扬机的输出功率是多少?21．妈妈最头痛的一件事就是在冬天做好的饭菜很快就凉了，但最近市面上出现了叫“暖菜宝”的装置，其实就是饭菜保温板，如图21所示。
（1）当“暖菜宝”正常工作时，通过“暖菜宝”的电流是多少？（2）爸爸说“暖菜宝”效率很低，小明就想测一测“暖菜宝”的效率，于是用不锈钢碗装了一碗水放在“暖菜宝”上，水的质量为250g ，初温是20℃，小明记录的数据图像如图22所示，请根据图像计算“暖菜宝”的效率是多少？[C 水=4.2×103J/（kg·℃）]（3）通过计算，“暖菜宝”效率确实不高，你能帮小明想想办法提高暖菜宝的效率吗？请写出一种方法。
图21图19图18 钢丝绳图20 图2250207四、实验探究题（共21分，每空1分，每图2分） 22. 测量小灯泡的电功率实验（小灯泡额定电压2.5V ）。
（1）请根据实验目的，连接图23的电路。
(2) 电流表示数如图24所示，请把实验数据填写在表中.根据表中数据归纳灯泡亮度变化的规律 。
23.小明做完测量小灯泡的电功率实验后想：灯泡从通电到正常发光是否需要时间？如果需要时间，则这段时间内灯泡实际电功率是怎样变化的？为研究这两个问题，小明在老师的指导下，用相机的高速连拍功能拍摄了灯泡点亮的过程（图25），并同时用电流传感器测得通过灯泡的电流随时间变化状况如图26，实验过程保持灯泡两端的电压220v 恒定不变。
请根据图中的信息，回答下列问题：（1）刚通电瞬间，流过灯泡的电流是 ，正常发光时，流过灯泡的电流是。
你认为造成二者电流不同的原因是 。
（2）灯泡从通电到正常发光需要的时间是 s 。
灯泡从通电到正常发光的过程中，图24V ˉ15Aˉ3图23图25 图2610-2s)灯泡的实际功率的变化情况是。
你的判断的依据是。
(3) 灯泡正常发光时的电阻是Ω。
24.（1）用粗糙程度相同、质量不同的木块从图27斜面所示位置静止释放，直到撞上金属片，测此过程木块的平均速度。
广东省广州市2017年中考物理试题(精校word版,含答案)
2017年广州市初中毕业生学业考试物理第一部分（共36分）一、选择题（每小题3分）每小题给出的四个选项中，只有一项最符合题意1.为了避免人体肩部受到伤害，专家建议人肩负的书包总质量不要超过人体质量的15%。
根据建议，你估计中学生肩负的书馆总质量通常不要超过（）A. 9tB. 9kgC. 9gD. 9mg2.如图1，手机与音叉的位置保持不变。
利用手机软件测出音叉发出的声音从30dB变为50dB，说明音叉振动的（）A.振幅变大B. 振幅变小C. 频率变大D. 频率变小3. 如图2，用带电棒接触原来不带电的验电器的金属球，发现验电器的金属箔张开，下列判断正确的是（）A.带电棒一定带正电B. 带电棒一定带负电C.两片金属箔一定带异种电荷D. 两片金属箔一定带同种电荷4.图3中的a表示垂直纸面的一根导线，它是闭合回路的一部分。
它在图4所示各磁场中水平运动时，哪种情况不会产生感应电流（）5.电梯匀速上升过程中，电梯的（ ）A.动能保持不变B.机械能保持不变C.重力势能保持不变D.动能转化为重力势能6.甲、乙两杯水温度各为004080C C 、，下列说法正确的是（ ） A. 只有加热才能使水升温B. 甲杯中水的内能一定比乙杯中的小C. 乙杯中水的温度降低，水的内能一定减小D. 甲杯中的水分子运动一定比乙杯中的剧烈7.图5中小球相对于水平桌面静止。
小红通过观察，作出如下判断，正确的是（ ）A.窗外另一列车相对她不动，则她坐的车一定是对地静止的B.窗外另一列车相对她向东行驶，则她坐的车一定对地向西行驶C.小球突然“自动”向东滚动，则她坐的车一定向西启动D.小球突然“自动”滚动，则她坐的车运动状态一定发生了变化8.图6是标准大气压下，质量为1g 的某液体的体积---温度图，以下说法正确的是（ ）A.04C 时，液体密度最小 B.温度升高，液体密度不变 C. 01C 时液体的体积比05C 时的大 D.由01C 升高到08C ，液体体积一直变大9.甲、乙两物体质量都为1kg ，丙物体质量为2kg ，三个物体温度都升高01C ，吸收热量如图7，以下说法正确的是（ ）A. 乙的比热容与丙的相等B. B.甲的比热容与乙的大C. 甲的温度升高01C ，需吸收2000J 的热量 D. 甲、乙的温度都降低01C ，乙比甲放出的热量多 10.关于图8、9中各物理量的关系有以下的描述（1）1234I I I I === （2）1234U U U U === （3）3124U U U U =≠ （4）1224I I I I =≠ 正确的是（ ）A.（2）、（4）B.（1）、（2）C.（3）、（4）D.（1）、（3）11.蜡烛放在如图10所示位置，通过凸透镜成倒立、缩小的像。

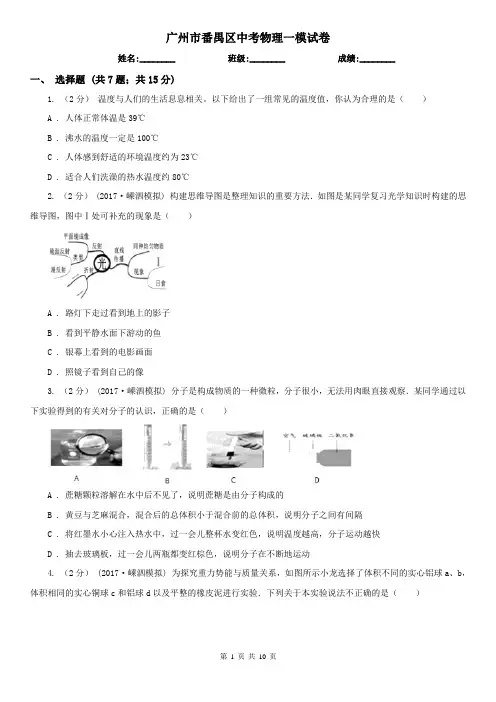

广州市番禺区中考物理一模试卷
广州市番禺区中考物理一模试卷姓名:________ 班级:________ 成绩:________一、选择题 (共7题；共15分)1. （2分）温度与人们的生活息息相关。
以下给出了一组常见的温度值，你认为合理的是（）A . 人体正常体温是39℃B . 沸水的温度一定是100℃C . 人体感到舒适的环境温度约为23℃D . 适合人们洗澡的热水温度约80℃2. （2分）(2017·嵊泗模拟) 构建思维导图是整理知识的重要方法．如图是某同学复习光学知识时构建的思维导图，图中Ⅰ处可补充的现象是（）A . 路灯下走过看到地上的影子B . 看到平静水面下游动的鱼C . 银幕上看到的电影画面D . 照镜子看到自己的像3. （2分）(2017·嵊泗模拟) 分子是构成物质的一种微粒，分子很小，无法用肉眼直接观察．某同学通过以下实验得到的有关对分子的认识，正确的是（）A . 蔗糖颗粒溶解在水中后不见了，说明蔗糖是由分子构成的B . 黄豆与芝麻混合，混合后的总体积小于混合前的总体积，说明分子之间有间隔C . 将红墨水小心注入热水中，过一会儿整杯水变红色，说明温度越高，分子运动越快D . 抽去玻璃板，过一会儿两瓶都变红棕色，说明分子在不断地运动4. （2分）(2017·嵊泗模拟) 为探究重力势能与质量关系，如图所示小龙选择了体积不同的实心铝球a、b，体积相同的实心铜球c和铝球d以及平整的橡皮泥进行实验．下列关于本实验说法不正确的是（）A . 实验时要让球从同一高度自由落下B . 比较球落在橡皮泥中的凹陷程度来反应势能的大小C . 研究a球和b球可以验证重力势能与质量的有关D . 本实验器材还可以探究重力势能与高度的关系5. （2分）(2017·嵊泗模拟) 如图是世界上最大的全透型载客潜水器“寰岛蛟龙1”．潜水器从水面缓慢下潜至水面下一定深度处悬停，里面的人能从潜水器内往外观察海底世界．下列关于潜水器的说法正确的是（）A . 潜水器靠改变受到的浮力来实现下潜的B . 下潜过程中，水对它的压强不变C . 悬停时受到的重力和浮力是一对平衡力D . 下潜过程中受到的浮力一直在变大6. （2分）(2017·嵊泗模拟) 如图所示的实物电路，开关S1闭合，开关S2由闭合到断开时，以下分析错误的是（）A . 灯L1亮度将变暗B . 电路总功率变大C . 灯L1两端电压将变小D . 灯L2从熄灭到亮7. （3分）(2017·嵊泗模拟) 小明利用热敏电阻设计了一个“过热自动报警电路”，如图甲．将热敏电阻R 安装在需要探测温度高低的地方，当环境温度正常时，指示灯亮；当环境温度超过某一值时，警铃响．图甲中继电器的供电电压U1=6V，继电器线圈的电阻R0为30Ω，当线圈中的电流大于等于100mA时，警铃响．图乙是热敏电阻的阻值随温度变化的图象．下列说法正确的是（）A . 图中接线柱A与D连接，B与C连接B . 图甲电磁铁下端P的磁极应为S极C . 当环境温度升高，电磁铁的磁性减弱D . 环境温度达到80℃时，警铃响二、填空题 (共3题；共30分)8. （10分）某部队在实弹训练演习中，用大炮瞄准飞机，开炮后经1.6秒看到飞机爆炸，再经4.8秒听到爆炸声，若空气中的声速是340米／秒，则：（1）飞机爆炸时离炮口多远？（2）炮弹的飞行速度是多少？9. （5分） (2017八上·启东开学考) 如图是我国新研制的月球探测器（简称“月球车”）样机．（1）不怕冷热、轻巧敏捷的月球车装有“岩芯取样器”，能对月面岩石进行研磨并取回研究.说出制作月球车的材料应具备两个方面的属性：①________；②________．（2）月球车表面凹凸很深的六只轮子状的“大脚”使它具有翻山越岭、万向行走的能力．用学过的物理知识解释“大脚”这样设计的原理．①________；②________．（3）目前人类发射的探测器已飞出了太阳系，正向更远的太空飞去．如果探测器所受外力全部消失，那么探测器将作________．10. （15分）(2014·茂名) 小明用质量忽略不计的杆秤测量物体M的质量，如图．当秤砣位于位置B时，杆秤在水平位置平衡．将物体浸没在纯水中，秤砣移至位置C时，杆秤在水平位置重新平衡．已知秤砣的质量为2kg，OB=5OA，OC=3OA，g=10N/kg，求：（1）物体M的质量；（2）物体浸没水中时受到的浮力；（3）物体的密度．三、实验探究题 (共2题；共11分)11. （7分）小明注意到家里摆钟的钟摆在有规律地摆动,经认真观察发现钟摆来回摆动一次的时间刚好是1 s,就想:是不是所有的摆来回摆动一次的时间都是1 s呢?于是,他请教了物理老师,知道摆来回摆动一次的时间叫做周期,在老师的指导下他设计了如图所示的单摆(即细绳下系一小钢球)进行探究.实验数据记录如下表:（1）从表中数据可知,单摆的摆长l越长,周期T越________(选填“长”或“短”).（2）请根据表中数据在图中作出单摆周期的平方T2与摆长l的关系.（3）分析你作出的图像,可知实验中用的单摆周期的T2与l成________关系.12. （4分）(2018·娄底) 某学习小组在探讨影响导体电阻大小因素时，找资料发现在导体材料和粗细相同时，其电阻与长度成正比，即可以用下述表达式表示:R=kx，其中k为比例常数，x为导体的长度，于是他们用下面的器材:电压恒定的电源、开关、粗细均匀镍铬合金丝、电压表等及图示电路来探究此问题，图中AB为镍铬合金丝，P为活动端，右侧为实物连线图。
广州市番禺区2017年中考一模物理试题含答案
6．如图 5 所示，小芳在科技馆用手触摸静电球时，头发丝一根根竖起，形成“怒图发4 冲冠”的有趣现象，旁边 正好一个小朋友拿着一个卡通造型的铝箔气球，科技馆内无风，气球靠近小芳的头发。此时的气球
A．一定不带电 B．一定带正电 C．一定带负电 D．带电情况无法判断
7．图 6 是发电机工作的原理图，线圈逆时针连续转动。 绝缘线
5．北方的冬天，因为使用暖气，房间很干燥，很多家庭会使用图 4 超声波香薰加湿器。加湿器通过超声波 产生雾气，能有效地扩散香味，让人在宽敞的房间充分享受香味的同时也增加了空气的湿度，点亮加湿器
的小灯泡还能作为台灯照明。则：
A． 加湿器利用超声波传递能量 B．闻到香味是分子间存在斥力 C． 产生的雾气是水蒸气 D． 雾的形成属于凝华
2017 年九年级物理科综合测试
本试卷分第一部分(选择题)和第二部分（非选择题）．总分 100 分。考试时间 80 分钟。 注意事项: 1．答题前，考生务必在答题卡上用黑色字迹的钢笔或签字笔填写自己的学校、班级、姓名；填写考生 号、座号；再用2B铅笔把对应该两号码的标号涂黑。 2．选择题每小题选出答案后，用2B铅笔把答题卡上对应题目的答案标号涂黑；如需改动，用橡皮擦干 净后，再选涂其他答案；不能答在试卷上。 3．非选择题答案必须写在答题卡各题目指定区域内的相应位置上；如需改动，先划掉原来的答案，然 后再写上新的答案，改动的答案也不能超出指定的区域；除作图题可用2B铅笔作图外，其他各题必须用黑 色字迹钢笔或签字笔作答。不准使用涂改液。不按以上要求作答的答案无效。 4．考生必须保持答题卡的整洁，考试结束时，将本试卷和答题卡一并交回。 5．全卷共 24 小题，请考生检查题数。
活塞，硝化棉燃
图 11
第二部分 ( 共 64 分 )

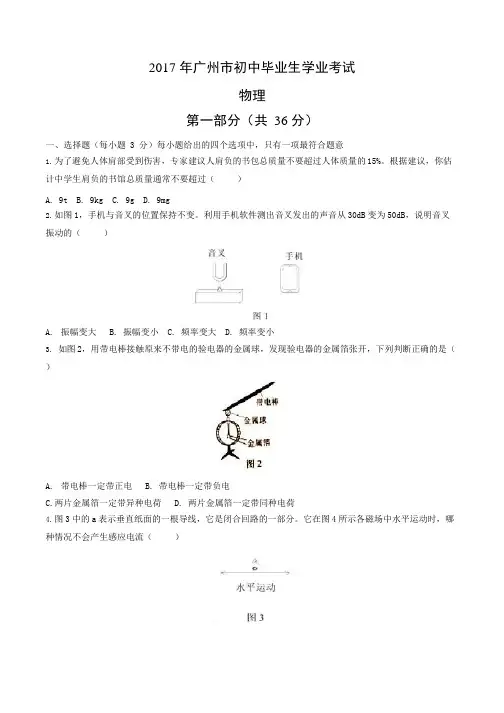

(完整版)广东省广州市2017年中考物理试题(精校版,含答案)1,推荐文档
