LED显示屏模组维修手册

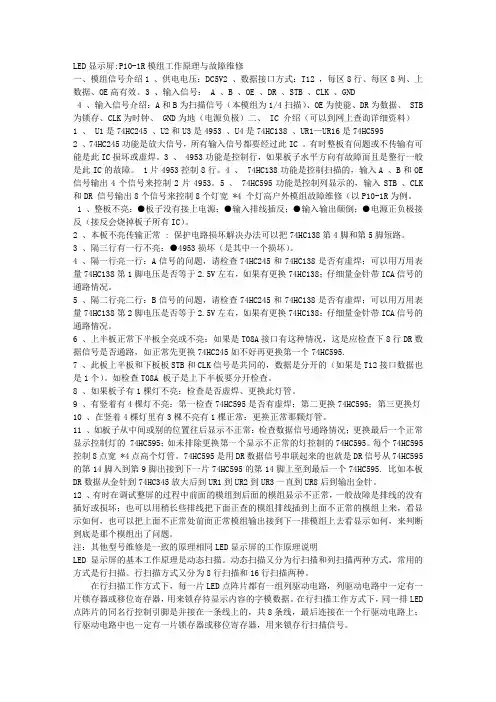

LED显示屏P10-1R模组工作原理与故障维修
LED显示屏:P10-1R模组工作原理与故障维修一、模组信号介绍1 、供电电压：DC5V2 、数据接口方式：T12 ，每区8行、每区8列、上数据、OE高有效。
3 、输入信号： A 、B 、OE 、DR 、STB 、CLK 、GND4 、输入信号介绍：A和B为扫描信号（本模组为1/4扫描）、OE为使能、DR为数据、 STB 为锁存、CLK为时钟、 GND为地（电源负极）二、 IC 介绍（可以到网上查询详细资料）1 、 U1是74HC245 、U2和U3是4953 、U4是74HC138 、UR1—UR16是74HC5952 、74HC245功能是放大信号，所有输入信号都要经过此IC 。
有时整板有问题或不传输有可能是此IC损坏或虚焊。
3 、 4953功能是控制行，如果板子水平方向有故障而且是整行一般是此IC的故障。
1片4953控制8行。
4 、 74HC138功能是控制扫描的，输入A 、B和OE 信号输出4个信号来控制2片4953。
5 、 74HC595功能是控制列显示的，输入STB 、CLK 和DR 信号输出8个信号来控制8个灯宽 *4 个灯高户外模组故障维修（以P10-1R为例。
1 、整板不亮：●板子没有接上电源；●输入排线插反；●输入输出颠倒；●电源正负极接反（接反会烧掉板子所有IC）。
2 、本板不亮传输正常 : 保护电路损坏解决办法可以把74HC138第4脚和第5脚短路。
3 、隔三行有一行不亮：●4953损坏（是其中一个损坏）。
4 、隔一行亮一行：A信号的问题，请检查74HC245和74HC138是否有虚焊；可以用万用表量74HC138第1脚电压是否等于2.5V左右，如果有更换74HC138；仔细量金针带ICA信号的通路情况。
5 、隔二行亮二行：B信号的问题，请检查74HC245和74HC138是否有虚焊；可以用万用表量74HC138第2脚电压是否等于2.5V左右，如果有更换74HC138；仔细量金针带ICA信号的通路情况。
LED屏维修手册
ContentsPageSub-section 3C-11-02-01: Flashing System Map .................... 3C-11-02-01-01 3C-1B2100-01 Flashing System Map Inspection ........................................... 3C-11-02-01-01 3C-1B2100-02 FSM LED Drive Board Removal and Replacement ............ 3C-11-02-01-05 3C-1B2100-03 FSM LED Drive Board Removal and Replacement ............ 3C-11-02-01-07 3C-1B2100-04 FSM LED Drive Board Removal and Replacement ............ 3C-11-02-01-09 3C-1B2100-05 FSM LED Drive Board Removal and Replacement ............ 3C-11-02-01-11 3C-1B2100-06 FSM Power Module Removal and Replacement ................. 3C-11-02-01-13 3C-1B2100-07 FSM Noise Filter Removal and Replacement ...................... 3C-11-02-01-15 3C-1B2100-08 FSM Function Test ................................................................. 3C-11-02-01-17Sub-section 3C-11-02-02: Electronic Destination Display ..... 3C-11-02-02-01 3C-1B2200-01 Electronic Destination Display Inspection............................ 3C-11-02-02-01 3C-1B2200-02 Electronic Destination Display CPU Board Removal and Replacement .................................................................................................. 3C-11-02-02-03 3C-1B2200-03 Electronic Destination Display Surge Protector Board Removal and Replacement ............................................................................ 3C-11-02-02-05 3C-1B2200-04 Electronic Destination Display 0.5 ........................................ 3C-11-02-02-07 3C-1B2200-05 Electronic Destination Display Power Module Removal and Replacement .................................................................................................. 3C-11-02-02-09 3C-1B2200-06 Electronic Destination Display LED Module Removal and Replacement .................................................................................................. 3C-11-02-02-11 3C-1B2200-07 EDD Function Test ................................................................. 3C-11-02-02-13 Sub-section 3C-11-02-03: Electronic Train Number Display 3C-11-02-03-01 3C-1B2300-01 Electronic Train Number Display Inspection ...................... 3C-11-02-03-01 3C-1B2300-02 Electronic Train Number Display CPU Board Removal and Replacement .................................................................................................. 3C-11-02-03-03 3C-1B2300-03 Electronic Train Number Display Surge Protector Board Removal and Replacement ............................................................................ 3C-11-02-03-05 3C-1B2300-04 Electronic Train Number Display 0.5 ................................... 3C-11-02-03-07 3C-1B2300-05 Electronic Train Number Display Power Module Removal and Replacement ............................................................................ 3C-11-02-03-09 3C-1B2300-06 Electronic Train Number Display 7-segment Removal and Replacement .................................................................................................. 3C-11-02-03-11 3C-1B2300-07 ETND Function Test .............................................................. 3C-11-02-03-13THIS PAGE INTENTIONALLY BLANKSub-section 3C-11-02-01: Flashing System Map MAINTENANCE WORK INSTRUCTIONTHIS PAGE INTENTIONALLY BLANKMAINTENANCE WORK INSTRUCTIONMAINTENANCE WORK INSTRUCTIONMAINTENANCE WORK INSTRUCTIONMAINTENANCE WORK INSTRUCTIONMAINTENANCE WORK INSTRUCTIONMAINTENANCE WORK INSTRUCTIONMAINTENANCE WORK INSTRUCTIONTHIS PAGE INTENTIONALLY BLANKSub-section 3C-11-02-02: Electronic Destination Display MAINTENANCE WORK INSTRUCTIONMAINTENANCE WORK INSTRUCTIONMAINTENANCE WORK INSTRUCTIONMAINTENANCE WORK INSTRUCTIONMAINTENANCE WORK INSTRUCTIONMAINTENANCE WORK INSTRUCTIONMAINTENANCE WORK INSTRUCTIONTHIS PAGE INTENTIONALLY BLANKSub-section 3C-11-02-03: Electronic Train Number DisplayMAINTENANCE WORK INSTRUCTIONMAINTENANCE WORK INSTRUCTIONMAINTENANCE WORK INSTRUCTIONMAINTENANCE WORK INSTRUCTIONMAINTENANCE WORK INSTRUCTIONMAINTENANCE WORK INSTRUCTIONMAINTENANCE WORK INSTRUCTIONTHIS PAGE INTENTIONALLY BLANK。
LED显示屏维护手册
LED显示屏操作维护方法（附件1）一、开关显示屏应注意的事项1、开关顺序：先开主控机，后开显示屏；先关显示屏，后关主控机。
因先关计算机而不关显示屏，会造成屏体出现高亮点，烧毁电子元件，后果严重。
2、计算机进入工程控制软件后，方可开屏通电。
3、开屏后，屏体出现一行或多行LED灯非常过亮时，应注意及时关屏。
4、经常出现显示屏的电源开关跳闸，应及时检查屏体，更换电源开关。
5、显示屏所放置的环境应避免老鼠咬断电源线，必要时放鼠药。
二、显示屏点亮后出现的异常现象及原因1. 屏体所有的LED闪烁：问题：网线接触不良解决方法：松动处重新固定或接插（网线）2．整屏体LED昏暗：问题：电源电压输出不正常（+5V）。
解决方法：确保电源电压与LED电压输出一致（+5V）。
3．屏体出现模组不亮：问题：①信号接插方向是否正确②电源线插反或接反③电源输出接线是否正确解决方法：①拆出信号线重新按正确方向接插或更换排线。
②查出插反的线路，重新连接③确保红色接正极，黑色接负极4．LED屏都不亮：问题：①开关电源无电压输出②开关电源输出接线不正确解决方法：①查接入开关电源输入端②电源接线正负极是否正确三、单元模组出现的异常现象1．单元模组不亮：问题：①+5V电源供电是否良好，插座是否有松动②信号输入是否正常③模组元件是否有损坏解决方法：①重新测量+5V电源，插好电源插座②更换信号排线③使用万用表测量245IC输出是否正常，必要时更换245IC四、LED坏点维护1. 用万用表检查LED是否损坏①把万用表打到电阻XT档，指针工式用表黑笔接LED的正极，红表接负极，测灯的反相阻值，所测的灯无阻值，是好的，有阻值的为不良。
②将万用表打到测量二极管的档上，直接用万用表红笔接LED 的正极，黑笔接LED的负极，所测的灯是好的则LED亮，测的灯是坏的则LED 不亮。
2 坏灯的更换方法：①用对应型号的螺丝刀从正面将固定模组面罩的螺丝起掉（注意保留好起下的螺丝），取下面罩。
史上最全的LED显示屏故障维修手册
LED显示屏维修资料判断问题必须先主后次方式的处理，将明显的、严重的先处理，小问题后处理。
短路应为最高优先级。
1、电阻检测法，将万用表调到电阻档，检测一块正常的电路板的某点的到地电阻值，再检测另一块相同的电路板的同一个点测试与正常的电阻值是否有不同，若不同则就确定了问题的范围。
2、电压检测法，将万用表调到电压档，检测怀疑有问题的电路的某个点的到地电压，比较是否与正常值相似，否则确定了问题的范围。
3、短路检测法，将万用表调到短路检测挡(有的是二极管压降档或是电阻档，一般具有报警功能)，检测是否有短路的现象出现，发现短路后应优先解决，使之不烧坏其它器件。
该法必须在电路断电的情况下操作，避免损坏表。
4、压降检测法，将万用表调到二极管压降检测档，因为所有的IC都是由基本的众多单元件组成，只是小型化了，所以在当它的某引脚上有电流通过时，就会在引脚上存在电压降。
一般同一型号的IC相同引脚上的压降相似，根据引脚上的压降值比较好坏，必须电路断电的情况下操作。
该方法有一定的局限性，比如被检测器件是高阻的，就检测不到了。
单元板故障： A.整板不亮1、检查供电电源与信号线是否连接。
2、检查测试卡是否以识别接口，测试卡红灯闪动则没有识别，检查灯板是否与测试卡同电源地，或灯板接口有信号与地短路导致无法识别接口。
(智能测试卡)3、检测74HC245有无虚焊短路，245上对应的使能(EN)信号输入输出脚是否虚焊或短路到其它线路。
注：主要检查电源与使能(EN)信号。
B.在点斜扫描时，规律性的隔行不亮显示画面重叠1、检查A、B、C、D信号输入口到245之间是否有断线或虚焊、短路。
2、检测245对应的A、B、C、D输出端与138之间是否断路或虚焊、短路。
3、检测A、B、C、D各信号之间是否短路或某信号与地短路。
注：主信号。
C.全亮时有一行或几行不亮1、检测138到4953之间的线路是否断路或虚焊、短路。
D.在行扫描时，两行或几行(一般是2的倍数,有规律性的)同时点亮1、检测A、B、C、D各信号之间是否短路。
LED模组维修手册(3粒、5粒、9RGB)
3粒模组
12
4
6
8
1 2
1
5粒模组
1. 红、黄为1路串联电路，串联一个电阻；
绿、蓝、白为两路串联电路，串联后将两路的正、负极并联，每路各串联1个电阻（共2个电阻）；
2. 食人鱼5粒（绿、蓝、白）：R1电阻为2个LED串联，R2为3个LED串联，其中R1要比R2大；
钢盔5粒（绿、蓝、白）：R1电阻为3个LED串联，R2为2个LED串联，其中R2要比R1大；
3. 5粒模组维修方法可参照3粒模组维修方法。
9RGB模组
通电后电源负极接红色，只
亮前面两个灯，而第三个灯1
3
通电后电源负极接绿色，绿色与蓝色一起亮
备注：9RGB 模组由红、绿、蓝三种颜色9颗LED 组成，共分为3路，每路由每种颜色3颗LED 串联1个电阻组成；
5
6
2
1
BI 焊盘
BO 焊盘。
LED显示屏维修作业指导书（绝对有用）
LED显示屏维修作业指导书（绝对有用）工序名称维修标准工时No使用产品通用标准产能/HNo 物料名称规格/型号数量No设备/工具规格/型号数量1锡线1烙铁2元器件IC灯2镊子3助焊膏3热风枪不良现象原因分析永久预防对策文件编号版本页码组别编序发行日期LED灯脚虚焊给其对应的灯脚加锡作业指导书XXX有限公司1.作业不能按指导书进行时；主要物料及设备、工具助焊膏不要沾太多，多了反而不好焊接，镊子将LRD灯夹取放置焊盘处，用风枪加温融化锡使其焊接成功（加温时间大概为4-10秒之间）时间过久会烫伤LED外壳维修3528 3535型号LED烙铁温度规定在280-300度之间，维修驱动IC及电源座，牛角座等温度规定在360度-400度之间，每一个焊点焊接时间规定在3秒以内，如3秒内锡还未融化，将烙铁移开冷却3秒以后再进行第2次焊接制订/日期3.作业中连续出现不合格品时；图一图二用烙铁将其连锡处断开两列或多列灯扫描时同时亮134有上述生产过程异常时作业人员应及时报告上级并接受指示。
1.作业时必须配带有绳静电环；2.在使用设备、治工具作业时要细心，避免对自身造成损伤！制订部门LED灯R、G、B颜色全部不亮L ED灯正极脚虚焊给正极脚加锡一颗灯其中某一个颜色不亮2.机台、仪器、治工具发生故障时；IC连锡临时解决对策作业方法生产过程异常事项：维修小间距产品时，先用高温胶纸将LED灯附近保护起来（图一）高温胶纸必须耐温200度以上，必须将坏的那颗灯灯脚漏在外面，附近灯保护好工艺技术要求2再将热风枪开关打开，温度调至300度-360度之间，风力调制最小（图二），然后右手持风枪，其高度距离LED灯35MM-55MM，左后持镊子进行维修，将LED灯加温到一定程度时，用镊子轻轻将LED灯移动或者拆下换新（图三）热风枪温度控制在360度以内，风力调至最小，热风枪风嘴更换至与LED灯匹配即可；1515 1616 2020 2121 LED灯用Φ3MM风嘴其它型号使用Φ5MM风嘴审核/日期批准/日期安全注意事项：更换新LED灯时，先将LED灯脚沾一点点助焊膏（图四）然后对准焊盘用风枪轻轻吹至锡融化焊接成功，待LED灯焊点冷却后再进行其它操作维修3528 3535型号灯时，将烙铁温度调至280-300度之间即可，拆取LED时先给灯脚加温至能动为止然后左右灯脚同时加锡（图五），待锡融化LED灯拆取成功，焊接LED灯时，用镊子将LED 灯对准焊盘先加一边灯脚的锡使其固定，然后再加另外一边灯脚的锡，焊接成功，拆卸驱动IC 时，先将IC两边锡加饱满，然后将PCB板斜45°∠，用烙铁同时两边加锡（图六），温度升高后两边引脚锡融化IC自然脱落下来，焊接IC时，先将IC其中一个脚固定，然后两边加锡进行焊接，焊接完成（图七）将LED 灯周围保护起来，只漏出坏的那颗风力调节钮温度调节钮图一图二图三图四图五图六图七。
P10单色LED显示屏模组维修技术及故障排除方法
福建省海佳集团股份有限公司P10单红模组维修技术及故障排除方法主讲：肖建心第一章数字信号及集成电路本章重点介绍P10单红显示屏中使用到的数字信号名称含义及使用的集成电路各引脚的含义和功能。
一、控制信号P10模组控制行的信号有扫描数据A B和使能信号OE；控制列的信号有串行数据R和时针信号CLK，锁存信号STB，共六个信号。
1、 A B行信号：只有在动态扫描显示时才存在，A B其实是二进制数，A是最低位，如果用二进制表示A B信号分别是0 0、0 1、1 0、1 1四种状态，控制最大范围是4行，通过IC138D解码后对应一个输出端，即四选一，所以也叫1/4扫描。
当行控制信号出现异常时，将会出现显示错位、高亮或图像重叠等现象。
2、OE使能信号：也叫片选信号，即在何时选择IC138能输出信号，用作整屏亮度控制，也用于显示屏消隐。
只要调整它的占空比就可以控制亮度的变化。
当使能信号出现异常时，整屏将会出现不亮、暗亮或拖尾等现象。
3、CLK时钟信号：提供给移位寄存器的移位脉冲，每一个脉冲将引起数据移入或移出一位。
数据口上的数据必须与时钟信号协调才能正常传送数据，数据信号的频率必须是时钟信号的频率的1/2倍。
在任何情况下，当时钟信号有异常时，会使整板显示杂乱无章。
4、STB锁存信号：将移位寄存器内的数据送到锁存器，并将其数据内容通过驱动电路点亮LED显示出来。
但由于驱动电路受EN使能信号控制，其点亮的前提必须是使能为开启状态。
锁存信号也须要与时钟信号协调才能显示出完整的图象。
在任何情况下，当锁存信号有异常时，也会使整板显示杂乱无章。
5、R串行数据信号：提供显示图象所需要的数据。
必须与时钟信号协调才能将数据传送到任何一个显示点。
一般在显示屏中红绿蓝的数据信号分离开来，若某数据信号短路到正极或负极时，则对应的该颜色将会出现全亮或不亮，当数据信号被悬空时对应的颜色显示情况不定。
二、集成电路（IC）集成电路英文简写为IC，顾名思义，也就是将一些电路集成到一个小的晶体基片上，完成一定的电路功能，缩小体积便于安装，提高电路稳定性。
LED电子显示屏维修手册
L E D电子显示屏维修手册(总4页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除LED电子显示屏维修手册一、常见问题分析及处理：A.整板不亮:1、检查供电电源与信号线是否连接。
2、检查测试卡是否以识别接口，测试卡红灯闪动则没有识别，检查灯板是否与测试卡同电源地，或灯板接口有信号与地短路导致无法识别接口。
（智能测试卡）3、检测74HC245有无虚焊短路，245上对应的使能（EN）信号输入输出脚是否虚焊或短路到其它线路。
注：主要检查电源与使能（EN）信号。
B.在点斜扫描时，规律性的隔行不亮显示画面重叠:1、检查A、B、C、D信号输入口到245之间是否有断线或虚焊、短路。
2、检测245对应的A、B、C、D输出端与138之间是否断路或虚焊、短路。
3、检测A、B、C、D各信号之间是否短路或某信号与地短路。
注：主要检测ABCD行信号。
C.全亮时有一行或几行不亮:1、检测138到4953之间的线路是否断路或虚焊、短路。
D.在行扫描时，两行或几行（一般是2的倍数，有规律性的）同时点亮:1、检测A、B、C、D各信号之间是否短路。
2、检测4953输出端是否与其它输出端短路。
E.全亮时有单点或多点（无规律的）不亮:1、找到该模块对应的控制脚测量是否与本行短路。
2、更换模块或单灯。
F.全亮时有一列或几列不亮:1、在模块上找到控制该列的引脚，测是否与驱动IC （74HC595/TB62726）输出端连接。
G.有单点或单列高亮，或整行高亮，并且不受控:1、检查该列是否与电源地短路。
2、检测该行是否与电源正极短路。
3、更换其驱动IC。
H.输出有问题:1、检测输出接口到信号输出IC的线路是否连接或短路。
2、检测输出口的时钟锁存信号是否正常。
3、检测最后一个驱动IC之间的级连输出数据口是否与输出接口的数据口连接或是否短路。
4、输出的信号是否有相互短路的或有短路到地的。
LED显示屏操作简易流程和P10单红的维修
LED显示屏操作简易流程：边框结构（户内屏及户外条屏）：•框架制作：材料一般是（1）方管或不锈钢焊接，不锈钢或铝塑板包边，（2）铝合金型材拼装，建议用显示屏专用开模铝合金，操作起来简单方便，美观大方，目前价格是150元/根6米。
•模组拼装：根据客户要求选择模组的规格，模组之间的连接材料一般是角铝或角铁，要求是 1 、模组方向正确， 2 、拼装整齐。
•装配：将拼装好的模组按方向组装在框架上并固定整齐。
•接线：要求 1 、正负级不要接错，2、与开关电源连接合理，3 、注意开关电源的功率选择及数量，4、控制卡与模组及电源的连线。
•检测电路及试灯： 1 、正负级检查， 2 、用万用表检测线路连通及是否短路。
•程序输入： 1 、控制卡与电脑的连接， 2 、与控制卡配套的软件熟练掌握。
箱体结构（户外防水屏）• P10箱体120元/只（640*640），P16箱体85元/只（512*512），标准箱体，装配简单，接线、测试、程序输入等与边框结构相同。
模组拼装模组装箱接线一、模组信号介绍1 、供电电压：DC5V2 、数据接口方式：T12 ，每区8行、每区8列、上数据、OE高有效。
3 、输入信号： A 、B 、OE 、DR 、STB 、CLK 、GND4 、输入信号介绍：A和B为扫描信号（本模组为1/4扫描）、OE为使能、DR为数据、 STB为锁存、CLK为时钟、 GND 为地（电源负极）二、 IC 介绍（可以到网上查询详细资料）1 、 U1是74HC245 、U2和U3是4953 、U4是74HC138 、UR1—UR16是74HC5952 、74HC245功能是放大信号，所有输入信号都要经过此IC 。
有时整板有问题或不传输有可能是此IC损坏或虚焊。
3 、 4953功能是控制行，如果板子水平方向有故障而且是整行一般是此IC的故障。
1片4953控制8行。
4 、 74HC138功能是控制扫描的，输入A 、B和OE信号输出4个信号来控制2片4953。
维修案例-图文说明【LED显示屏维修资料】
1今天维修遇到的情况：故障2和3不亮为死灯，更换其灯珠，故障4：更换了595还是不行，发现改595数据芯片输入被电钻钻断了！连接好R信号即可！有块p10半户外单色板，1、7、8行不亮，其他行亮度不高，一直闪烁。
初步判断是138的问题，换个138问题仍然没有解决。
于是用表笔测4953输出，发现3、4行输出短路，15、6行输出短路。
换掉相应的4953即好。
2P10半户外单色板4、8、12、16行不亮，初步判断是138的问题，换了138不行。
又换相应的4953也不行。
用万用表检查线路时发现138到4953的信号线被电钻打断了。
接上线即好。
32P12.5半户外单色板1、5、9、13行不亮，换138、245都不行。
又换一次，整板不亮，仔细检查是245GND脚没焊好。
焊好245，单元板还跟开始那样。
于是检查138到4953的信号，发现相关行的信号和VCC短路。
估计是焊接问题。
把相关器件重新焊一遍即好。
43P10全户外单色板，只有4、8、12、16行亮（如图红色指亮），换138后正常。
加电测试，横向数据走到一半就闪烁。
全亮检查时，发现中间有个595驱动区域亮度低，更换这个595即好。
有个P10半户外单色板竖向四颗灯不亮，疑为595坏了。
近处看是发现两颗灯发黑，应该是烧了。
换灯即好。
F5室内单色板有两行常亮，应该是4953或138问题。
检查发现138烧了，更换138后下半块横向数据走到第三列就乱了。
更换下面第一个595即好。
4。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
前言：LED显示屏用作广告招牌已经非常普遍、但多数LED显示屏工程商因缺乏维修技术只有将故障模组发回厂家维修、造成运输费用及用户的抱怨。
为此、东莞市正诚电子有限公司编写了《LED显示屏模组维修手册》、供大家参考。
第一章数字电路简介为了让读者对LED显示屏采用的控制电路进行深入的分析了解、进而掌握LED显示屏模组的维修技术、这里有必要对数字电路的基础简单介绍一下。
电灯只有亮和灭两种状态,如果我们把灯亮用1表示,灭用0表示,那么1和0就是表示状态的数字量。
一连串的1和0就构成了数字信号、完成对数字量进行算术运算和逻辑运算的电路称为数字电路。
数字电路是以二进制逻辑代数为数学基础、使用二进制数字信号、既能进行算术运算又能方便地进行逻辑运算（与、或、非、判断、比较、处理等）、因此极其适合于运算、比较、存储、传输、控制、决策等应用、由于它具有逻辑运算和逻辑处理功能、所以又称数字逻辑电路。
在具体的应用中1表示为高电平、0表示为低电平。
数字电路的工作信号在时间上和数值上是不连续变化的。
数字信号反映在电路上只有高电平和低电平两种状态、高电平通常为+3．5 v左右、低电平通常为+0．3 v左右。
这两种状态很方便地用二极管或三极管的导通、截止即开、关状态来实现。
分别用1和0表示这两个状态、就可以用二进制数进行信息的传输和处理。
数字电路研究的主要问题是输入信号的状态(0或1)与输出信号的状态(0或1)之间的因果关系、称为逻辑关系、也就是电路的逻辑功能。
它只规定高电平的下限和低电平的上限值、凡大于高电平下限值的都认为是高电平1;凡小于低电平上限值的都认为是低电平0、而不着重研究它们的具体数值刚才提到的一连串的1和0、连着8位1和0的列如：0110 0101叫8位数字处理电路、通常最靠右边的第一位叫低位、上列中低位数据是1,是高电平。
在P10模组中使用的74HC 245就是一种八位移位寄存器、。
现代的数字电路由半导体工艺制成的若干数字集成器件构造而成。
逻辑门是数字逻辑电路的基本单元。
存储器是用来存储二值数据的数字电路。
从整体上看、数字电路可以分为组合逻辑电路和时序逻辑电路两大类。
1、组合逻辑电路简称组合电路、它由最基本的的逻辑门电路组合而成。
特点是：输出值只与当时的输入值有关、即输出惟一地由当时的输入值决定。
电路没有记忆功能、输出状态随着输入状态的变化而变化、类似于电阻性电路、如加法器、译码器、编码器、数据选择器等都属于此类。
LED显示屏就是组合逻辑电路的典型应用、2、时序逻辑电路简称时序电路、它是由最基本的逻辑门电路加上反馈逻辑回路（输出到输入）或器件组合而成的电路、与组合电路最本质的区别在于时序电路具有记忆功能。
时序电路的特点是：输出不仅取决于当时的输入值、而且还与电路过去的状态有关。
它类似于含储能元件的电感或电容的电路、如触发器、锁存器、计数器、移位寄存器、储存器等电路都是时序电路的典型器件。
第二章数字信号及集成电路本章重点介绍LED显示屏中使用到的数字信号名称含义及使用的集成电路各引脚的含义和功能。
一、控制信号P10模组控制行的信号有扫描数据A B和使能信号OE；控制列的信号有串行数据R和时针信号CLK、锁存信号STB、共六个信号。
1、 A B行信号：只有在动态扫描显示时才存在、A B其实是二进制数、A是最低位、如果用二进制表示A B信号分别是0 0、0 1、1 0、1 1四种状态、控制最大范围是4行、通过IC138D解码后对应一个输出端、即四选一、所以也叫1/4扫描。
当行控制信号出现异常时、将会出现显示错位、高亮或图像重叠等现象。
2、OE使能信号：也叫片选信号、即在何时选择IC138能输出信号、用作整屏亮度控制、也用于显示屏消隐。
只要调整它的占空比就可以控制亮度的变化。
当使能信号出现异常时、整屏将会出现不亮、暗亮或拖尾等现象。
3、CLK时钟信号：提供给移位寄存器的移位脉冲、每一个脉冲将引起数据移入或移出一位。
数据口上的数据必须与时钟信号协调才能正常传送数据、数据信号的频率必须是时钟信号的频率的1/2倍。
在任何情况下、当时钟信号有异常时、会使整板显示杂乱无章。
4、STB锁存信号：将移位寄存器内的数据送到锁存器、并将其数据内容通过驱动电路点亮LED显示出来。
但由于驱动电路受EN使能信号控制、其点亮的前提必须是使能为开启状态。
锁存信号也须要与时钟信号协调才能显示出完整的图象。
在任何情况下、当锁存信号有异常时、也会使整板显示杂乱无章。
5、R串行数据信号：提供显示图象所需要的数据。
必须与时钟信号协调才能将数据传送到任何一个显示点。
一般在显示屏中红绿蓝的数据信号分离开来、若某数据信号短路到正极或负极时、则对应的该颜色将会出现全亮或不亮、当数据信号被悬空时对应的颜色显示情况不定。
二、集成电路（IC）集成电路英文简写为IC、顾名思义、也就是将一些电路集成到一个小的晶体基片上、完成一定的电路功能、缩小体积便于安装、提高电路稳定性。
P10模组中使用的IC有74HC245D、74HC04D、74HC138D、LT4953、74HC595D。
P16双色模组使用的IC有74HC245D、74HC04D、74HC138D、LT4953、MBI5026。
下面分别进行详细介绍。
1、74HC245的作用：为8位双向移位寄存器、在P10模组中的作用是起信号功率放大、整形用。
第1脚DIR、为输入输出端口转换用、DIR=“1”高电平时信号由“A”端输入“B”端输出、DIR=“0”低电平时信号由“B”端输入“A”端输出。
在P10单色模组中该脚接高电平、也就是说信号始终是由A 端输入B端输出。
按脚位来说就是2脚进18脚出、3脚进17脚出、4脚进16脚出、5脚进15脚出、6脚进14脚出、7脚进13脚出、8脚进12脚出、9脚进11脚出。
第19脚OE、使能端、低电平有效、若该脚为“1”A/B端的信号将不导通、只有为“0”时A/B端才被启用、该脚也就是起到开关的作用。
在P10单色模组中该脚接低电平、也就是说信号始终是通的。
第10脚GND、电源地。
第20脚VCC、电源正极。
2、74HC04作用：为6位反相器、所谓反相就是说输入与输出刚好是相反的电平、如果输入高电平输出就是低电平、A为输入端、O为输出端。
1 2脚为一组、3 4脚为一组、5 6脚为一组、8 9脚为一组、10 11脚为一组、12 13脚为一组、各组之间相互独立。
在P10模组中只对OE信号进行反相。
第7脚GND、电源地。
第14脚VCC、电源正极。
的作用：八位二进制译十进制译码器、。
、二进制输入脚、在P10模组中只使用A和B、其内部是两个相互独立的CMOS管、1、3脚接VCC、2、4脚控制脚、2脚控制7、8脚的输出、4脚控制5、6脚的输出、只有当2脚为“0”时、7、8才会输出、当4脚为“0”时、5、6才会输出、否则输出为高阻状态。
5、74HC595的作用：LED驱动芯片、74HC595具有一个8位串行输入并行输出的移位寄存器和一个8位输出锁存器。
第14脚DATA、串行数据输入口、显示数据由此进入、必须有时钟信号的配合才能移入。
第13脚EN、使能口、当该引脚上为“1”时Q0~Q7口全部为“1”、为“0”时Q0~Q7的输出由输入的数据控制。
P10模组中该脚接地、输入的数据随时输出。
第12脚STB、锁存口、当输入的数据在传入寄存器后、只有供给一个锁存信号才能将移入的数据送Q0~Q7口输出。
第11脚CLK、时钟口、每一个时钟信号将移入一位数据到寄存器。
第10脚SCLR、复位口、只要有复位信号、寄存器内移入的数据将清空、P10模组不用该脚、一般接VCC。
第9脚DOUT、串行数据输出端、将数据传到下一个数据处理电路。
第15、1~7脚、并行输出口也就是驱动输出口、直接驱动LED。
第8脚GND、电源地。
第16脚VCC、电源正极6、MBI5026的作用：LED驱动芯片、16位移位锁存器。
第1脚GND、电源地。
第24脚VCC、电源正极第2脚DATA、串行数据输入第3脚CLK、时钟信号输入第4脚STB、锁存信号输入第23脚输出电流调整端、接电阻调整第22脚DOUT、串行数据输出第21脚EN、使能输入第5～20脚等电流输出端其它功能与74HC595相似、只是MBI5026是16位移位锁存器、并带输出电流调整功能、但在并行输出口上不会出现高电平、只有高阻状态和低电平状态。
74HC595并行输出口有高电平和低电平输出。
TB62726与MBI5026的引脚功能一样、结构相似、可以互换。
四、输入输出插针为了把显示信号引入到模组中、模组常采用2×8排针、模组与显示屏控制卡之间和模组之间采用16PIN压线头（FC）连接、各针脚连接的信号排列方式叫接口、通用接口有08、12、04等、二、单色P10模组工作过程分析：1、A B 是行扫描数据信号, A从输入插针至IC245的2脚,经放大整形后从18脚出,一路直接到输出排针A引脚位上；另一路进IC138的1脚；B从输入插针至IC245的3脚,经放大整形后从17脚出,一路直接到输出排针B引脚位上,另一路进IC138的2脚；2、IC138D为八位二进制译十进制译码器、P10模组只有A 和B,即只有四种状态分别是0 0,01,10,11对应的输出是分别是15脚、14脚、13脚、12脚、也即四选一、因此也叫1/4扫描。
IC138D还受OE使能信号的控制、OE连接到IC138的第五脚、低电平有效、只有在OE信号的作用下才会有输出、因此OE信号的作用时间长短（即占空比）也可调节显示屏的亮度。
OE信号是从输入插针到IC245的4脚进16脚出、再经IC74HC04反相过来的、因此在显示屏控制系统软件设置中应选择为高电平有效。
3、IC4953为行启动IC、内部是两个相互独立的CMOS大功率管、1 2 7 8为第一组、3 4 5 6为第二组、1 3脚接电源正极、2脚为第一组的控制信号输入端、4脚为第二组的控制信号输入端、7 8脚为第一组的输出端（并联在一起主要是为满足大电流及散热的需要）、5 6脚是第二组的输出端。
从电原理图中我们可以看到：一个IC4953控制两行、四个IC4953共控制八行、并且第一行与第五行是同一个启动信号同时执行的、第二行与第六行是同一个启动信号同时执行的、第三行与第七行是同一个启动信号同时执行的、第四行与第八行是同一个启动信号同时执行的、即每四行一个折返（或叫交换）、所以在显示屏控制系统中选择启动方式时应选择对应的启动程序。
另外第一和第九行、第二和第十行------第八行和第十六行是相通的。
每一行都与电源负极连接一个100Ω电阻、起恒压作用。
4、CLK为时针信号、从IC245 5 6脚进、分成CK1和CK2、CK1从IC245 15脚出之后直接至输出排针的CLK；CK2从IC245的14脚出之后连接至每一个IC595的11脚。
