配电房预防性试验方案样本
电力预防性试验施工方案
电力预防性试验施工方案一、工程概述本电力预防性试验施工方案旨在确保电力系统的稳定运行，提高电力设备的安全可靠性。
通过定期对电力设备进行预防性试验，可及时发现设备存在的潜在隐患，防止事故的发生，保证电力系统的安全供电。
本次试验将对电力系统中的关键设备进行全面的检测与评估，确保设备在正常运行条件下具备良好的性能。
二、编制依据本施工方案的编制依据主要包括：国家及地方相关电力安全法规、电力设备预防性试验规程、电力系统设备运行维护手册以及相关技术标准和规范。
在方案实施过程中，我们将严格遵循以上法规和规范，确保试验工作的科学性、准确性和有效性。
三、试验工作准备组织试验团队：组建由专业技术人员组成的试验团队，明确各成员职责，确保试验工作的顺利进行。
准备试验设备：根据试验需求，准备相应的试验设备，包括高压试验设备、绝缘测试设备、温度计量设备等。
编制试验计划：根据设备类型、试验项目和试验周期，制定详细的试验计划，确保试验工作有序进行。
通知相关人员：提前通知设备管理人员和运行人员，确保试验工作得到充分的配合和支持。
四、主要工程量本次试验涉及的工程量主要包括：试验设备的运输与安装、试验前的设备检查与准备、试验过程的操作与记录、试验后的设备恢复与验收等。
具体工程量将根据设备类型和试验项目而定，我们将根据实际情况进行合理安排。
五、试验报告样表试验完成后，我们将编制详细的试验报告，报告样表如下：设备名称设备编号试验项目试验结果试验人员试验日期..................报告将详细记录每个设备的试验项目、试验结果、试验人员及试验日期等信息，以便后续的设备维护和管理。
六、试验工期本次试验的工期将根据设备数量和试验项目的复杂程度而定。
我们将合理安排试验进度，确保在规定的时间内完成所有试验任务。
同时，我们将密切关注试验过程中的突发情况，及时采取应对措施，确保试验工作的顺利进行。
七、试验安全保障措施试验前，对试验现场进行安全检查，确保试验环境符合要求，设备安全性能良好。
配电室预防性试验规程
欢迎阅读

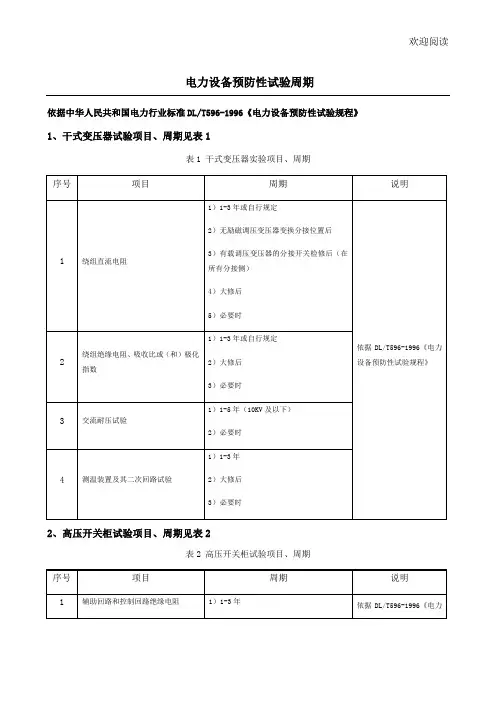

电力设备预防性试验周期
依据中华人民共和国电力行业标准DL/T596-1996《电力设备预防性试验规程》
1、干式变压器试验项目、周期见表1
表1 干式变压器实验项目、周期
2、高压开关柜试验项目、周期见表2
表2 高压开关柜试验项目、周期
5、蓄电池直流屏（柜）试验项目、周期见表5
表5 蓄电池直流屏（柜）试验项目、周期
7、电流互感器试验项目、周期见表7
表7电流互感器试验项目、周期
10、母线试验项目、周期见表10
表12接地装置试验项目、周期
13、安全工器具试验项目、周期见表13
表13安全工器具试验项目、周期。
高压电气预防性试验方案之欧阳语创编
10KV配电室高压试验方案工程概况：二、设备概况：项目包括宇龙酷派10KV配电室的高压开关柜、变压器、高压电缆电缆和配变装置总容量为3900KVA：施工部署初步根据设备各部位的情况及甲方的要求，在甲方安排的停电时间内，确定施工员为10人，其中项目施工现场总负责1人，技术监督总监1人，施工安全负责人1人，施工人员分1个班组，施工班组长1人，施工试验调试班组8人；在实施过程中可根据实际情况适当调整，以满足安全及生产需要。
组织管理措施1、依据的文件及标准本方案按照中华人民共和国电力行业标准的规定执行《电业安全作业规和》2005版《电力设备预防性试验标准》GB50150-2006《中国南方电网有限责任公司企业标准》Q/CSG114002-20112、协调配合试验调试工作的特殊性决定，试验工作必须在设备停电状态下进行，为缩短停电时间和避免试验人员误入带电设备间隔事故的发生，因此需要甲、已双方单位密切协调配合、统一步调。
试验工作前的准备工作：甲方单位应向乙方单位提供完整的设备及线路图纸资料（包括各设备的合格证和技术参数表格等），以便乙方制定完善的工作方案。
乙方向甲方提供的试验方案内容应包括：具体的施工内容和范围、工作人员数量、停电时间以及需要停电的带电设备。
甲方接到乙方施工方案后及时安排设备停电检修事宜。
具体停电时间和范围经甲方有关部门确定后，及时与乙方连络并通知乙方到场开展工作时间。
试验工作现场施工：出于对设备的熟知程度和安全的角度，所有现场的停送电倒闸操作均由甲方单位运行人员执行。
乙方应在正式接到甲方现场协调员的设备已停电的通知后，方可安排试验班组人员进入现场验电、放电、挂设警示标志、围栏等安全防护措施。
为了安全管理工作，试验工作开始时除甲方协调员及监督人在试验现场协调工作以外，应避免其他闲杂人员在现场走动。
试验工作中实验人员认真做好现场记录，实验完毕乙方应检查清理试验现场，确保无遗漏无错误方可撤离现场并通知甲方人员恢复供电。
10kv配电室预防性试验
10kｖ配电室预防性试验工作流程第一步、高压断路器预防性试验得方法、具体实验项目要参考规程与甲方要求。
断路器:电气工程中不可缺少得电气元件,就是重要得一次设备,在正常得情况下切、合高压电路，在故障得情况下开断巨大得故障电流,断路器又就是关键得操作设备。
在高压配电系统得断路器担负着大面积得供电，它关系到电力供应就是否正常得关键,也就是经常出现问题与发生故障得器件之一,主要有:油断路器、真空断路器与SF６气体断路器。
10KV现在一般只有真空断路器与接触器。
1.高压断路器得试验内容（1) 绝缘电阻测试(2) 导电回路电阻测量(3) 线圈直流电阻测量(４) 跳、合闸时间得测量(5) 绝缘油试验（6) 三相同期试验(7）操作机构得最低动作时间测量(8) 交流耐压试验。
2.高压断路器得交接试验(1)绝缘电阻测试测试前应将支持绝缘子擦干净,使用2500Ｖ得兆欧表,①要测量相与相之间得绝缘电阻，②相与地之间得绝缘电阻,测试结果不应少于1000MΩ。
(2)导电回路电阻测量高压断路器得导电回路电阻也叫作接触电阻,其测量试验使用双臂电桥,测试时先将断路器合、跳几次后再将断路器操作保险取下,将断路器手动操作部分绑死捆住，以防突然跳闸伤人,并防止突然断开时电桥得检流计打坏。
测量时如果怀疑测定数值可复测几次,每次都将开关动作几次。
取分散性较小得三次平均值为测试值。
(3）跳闸、合闸线圈直流电阻测量跳闸、合闸线圈直流电阻测量，这就是一项常规得试验,用单臂电桥进行测试，测试结果与以往测试结果相比不应有较大得变化。
(４) 跳闸、合闸时间得测量它属于断路器得动作特性试验,跳闸、合闸时间与跳合闸得速度有关,与机械得结构、机械得摩擦力及机械势能能量等有关。
测量时使用电秒表进行动作时间得测量,测量合闸时间时,将三相开关主触电串联连接到电秒表,当只有全部接点闭合时得时间为合闸时间；测量分闸时间时，将三相开关主触点并联连接后，接到电秒表,当只有全部接点断开时得时间为分闸时间。
电气设备预试方案

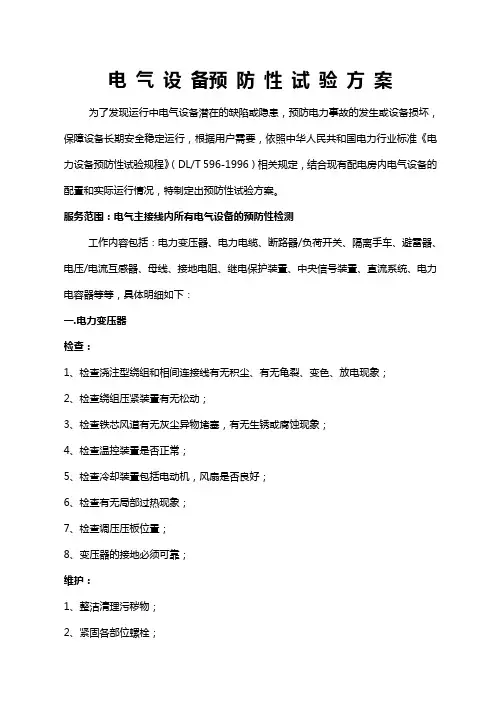

电气设备预防性试验方案为了发现运行中电气设备潜在的缺陷或隐患，预防电力事故的发生或设备损坏，保障设备长期安全稳定运行，根据用户需要，依照中华人民共和国电力行业标准《电力设备预防性试验规程》（DL/T 596-1996）相关规定，结合现有配电房内电气设备的配置和实际运行情况，特制定出预防性试验方案。
服务范围：电气主接线内所有电气设备的预防性检测工作内容包括：电力变压器、电力电缆、断路器/负荷开关、隔离手车、避雷器、电压/电流互感器、母线、接地电阻、继电保护装置、中央信号装置、直流系统、电力电容器等等，具体明细如下：一.电力变压器检查：1、检查浇注型绕组和相间连接线有无积尘、有无龟裂、变色、放电现象；2、检查绕组压紧装置有无松动；3、检查铁芯风道有无灰尘异物堵塞，有无生锈或腐蚀现象；4、检查温控装置是否正常；5、检查冷却装置包括电动机，风扇是否良好；6、检查有无局部过热现象；7、检查调压压板位置；8、变压器的接地必须可靠；维护：1、整洁清理污秽物；2、紧固各部位螺栓；3、消除已发现的缺陷；电气预防性试验：1、测量绕组的直流电组；2、测量绕组连同套管的绝缘电阻、吸收比或（和）极化指数；3、绕组连同套管的交流耐压试验；4、测温装置及其二次回路试验；项目测试设备清单：1、变压器直流电阻测试仪（BZC3395 保定市金达电气有限公司）2、电子兆欧表（3125日本共立）3、试验变压器（TDM-5KVA/50KV 武汉机电仪表成套工程有限公司）4、试验变压器操作箱（XCJH3-5KVA 武汉机电仪表成套工程有限公司）5、万用表（17B 美国福禄克公司）二、电力电缆检查：1、电缆本体及电缆头清扫检查；2、洞孔封堵检查；维护：1、整洁清理污秽物；2、紧固各部位螺栓；3、消除已发现的缺陷；电气预防性试验：1、测量绝缘电阻；2、非破坏性直流耐压试验及泄漏电流测量项目测试设备清单：1、直流高压试验器（ZGS-Q120/2 苏州市华电电气技术有限公司）2、电子兆欧表（3125 日本共立）3、万用表（17B 美国福禄克公司）三、断路器/负荷开关检查：1、档板机构及闭锁装置检查；2、二次回路端子检查紧固；维护：1、整洁清理污秽物；2、紧固各部位螺栓；3、消除已发现的缺陷；电气预防性试验：1、测量绝缘电阻；2、交流耐压试验；3、辅助回路和控制回路交流耐压试验；4、测量每相导电回路的电阻；5、测量合闸接触器和分、合闸电磁铁线圈的绝缘电阻和直流电阻；项目测试设备清单：1、回路电阻测试仪（HLC5502 保定市金达电气有限公司）2、高压开关测试仪（EST-5D 杭州西湖电子研究所）3、试验变压器（TDM-5KVA/50KV 武汉机电仪表成套工程有限公司）4、试验变压器操作箱（XCJH3-5KVA 武汉机电仪表成套工程有限公司）5、电子兆欧表（3125 日本共立）6、万用表（17B 美国福禄克公司）四、隔离手车检查：1、机构及机械闭锁装置检查；2、一次回路检查紧固；维护：1、整理污秽物；2、紧固各部位螺栓；3、消除已发现的缺陷；电气预防性试验：1、测量绝缘电阻；2、交流耐压试验；项目测试设备清单：1、试验变压器（TDM-5KVA/50KV 武汉机电仪表成套工程有限公司）2、试验变压器操作箱（XCJH3-5KVA 武汉机电仪表成套工程有限公司）3、电子兆欧表（3125 日本共立）五、避雷器检查：1、拆接一次、接地引线；2、外绝缘外观检查；3、检查放电计数器动作情况；维护：1、整洁清理污秽物；2、紧固各部位螺栓；3、消除已发现的缺陷；电气预防性试验：1、测量绝缘电阻；2、直流1mA电压（U1mA）及0.75（U1mA）下的泄漏电流测量；项目测试设备清单：1、直流高压试验器（ZGS-Q120/2 苏州市华电电气技术有限公司）2、电子兆欧表（3125 日本共立）六、电流/电压互感器检查：1、检查固体绝缘表面；2、检查一次引线连接；3、检查器身及夹件；维护：1、整洁清理污秽物；2、紧固各部位螺栓；3、消除已发现的缺陷；电气预防性试验：1、测量绕组的绝缘电阻；2、绕组连同套管对外壳的交流耐压试验；项目测试设备清单：1、试验变压器（TDM-5KVA/50KV 武汉机电仪表成套工程有限公司）2、试验变压器操作箱（XCJH3-5KVA 武汉机电仪表成套工程有限公司）3、电子兆欧表（3125 日本共立）4、单相调压器（TDGC2-5KVA 德力西集团电气有限公司）5、大电流发生器（SLQ 武汉机电仪表成套工程有限公司）6、万用表（17B 美国福禄克公司）七、母线检查：1、检查固体支柱及套管绝缘表面；2、检查一次母排连接；3、检查套管屏蔽线连接；维护：1、整洁清理污秽物；2、紧固各部位螺栓；3、消除已发现的缺陷；电气预防性试验：1、测量绝缘电阻；2、连同套管的交流耐压试验；项目测试设备清单：1、试验变压器（TDM-5KVA/50KV 武汉机电仪表成套工程有限公司）2、试验变压器操作箱（XCJH3-5KVA 武汉机电仪表成套工程有限公司）3、电子兆欧表（3125 日本共立）八、接地装置检查：1、检查有效接地系统的电力设备接地引下线与接地网的连接情况；2、检查接地系统各连接点的腐蚀情况；维护：1、整洁清理污秽物；2、紧固各部位螺栓；3、消除已发现的缺陷；电气预防性试验：1、测量接地系统的接地电阻；项目测试设备清单：1、嵌形接地电阻测试仪（MS2301 香港精密计测公司）九、继电保护装置检查：1、保护装置电源检查；2、绝缘检查；3、版本检查；4、刻度检查；维护：1、整洁清理秽物；2、紧固各部位螺栓；3、消除已发现的缺陷；电气预防性试验：1、保护整定值校核；2、整组保护的模拟联跳试验；项目测试设备清单：1、微机继电保护测试系统（A460 广东昂立电气自动化有限公司）2、万用表（17B 美国福禄克公司）十、中央信号装置检查：1、装置电源检查；2、预告信号回路检查；3、事故信号回路检查；维护：1、整洁清理秽物；2、紧固各部位螺栓；3、消除已发现的缺陷；电气预防性试验：1、整组保护信号模拟试验；项目测试设备清单：1、电子兆欧表（3125 日本共立）2、万用表（17B 美国福禄克公司）十一、直流电源系统检查：1、检查电池的桩头和接线头有无松动；2、检查电池外壳是否沾上了硫酸或污物等；维护：1、整洁清理秽物；2、紧固各部位螺栓；3、消除已发现的缺陷；电气预防性试验：1、蓄电池的充放电试验；项目测试设备清单：1、万用表（17B 美国福禄克公司）2、蓄电池智能负载系统（T820 福州福光电子有限公司）十二、电力电容器检查：1、电容器外壳是否膨胀，是否有喷油、渗漏现象；2、电容器外壳是否有放电痕迹，其内部是否有放电声或其他异常现象；3、电容部件是否完整，接头是否发热，引出线端子、出线瓷套管等是否有松动，出线瓷套管是否有裂痕和漏油，瓷釉有无脱落，外壳表面涂漆有无脱落；维护：1、整洁清理秽物；2、紧固各部位螺栓；3、消除已发现的缺陷；电气预防性试验：1、极对外壳绝缘电阻；2、电容值的测量项目测试设备清单：1、万用表（17B 美国福禄克公司）2、电子兆欧表（3125 日本共立）。
10KV变电所预防性试验电气试验施工与方案

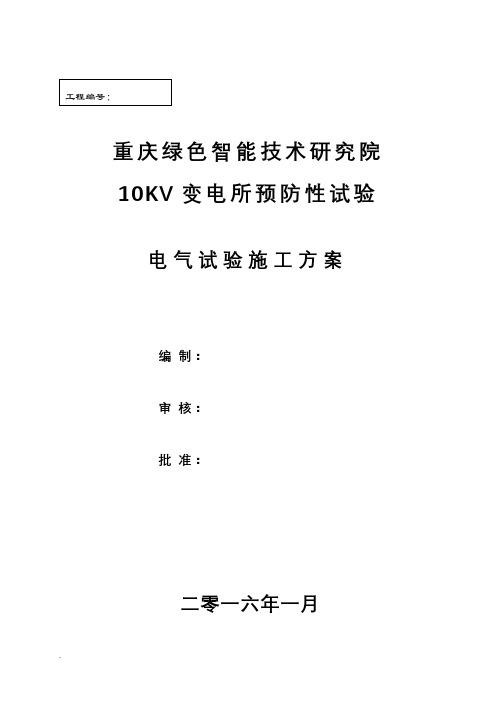

重庆绿色智能技术研究院10KV变电所预防性试验电气试验施工方案编制：审核：批准：二零一六年一月目录一.工作任务概况二.试验人员及试验设备准备三.试验准备四.试验进度计划五.技安措施及注意点一、工作任务概况1.1．重庆绿色智能技术研究院10KV变电所预防性试验，总容量为8850kVA+60kVA，其1*1600kVA+5*1250kVA+1*1000kVA+2*30kVA共变压器9台，10kV高压开关柜22台，开关及保护16套，10KV电力电缆13根，10KV电压互感器2只，少油开关检测1只，高压避雷器21只，接地电网7处等。
本次停电计划为一天，电气试验施工周期为一天，施工完成1#、2#线主变、开关、电缆试验及所有保护校验工作（包括清扫），当天下午恢复送电。
1.2．本计划编制依据1.2.1．《电气设备预防性试验规程》（DL/T596-1996）1.2.2．《重庆市电力设备交接和预防性试验规程》二．试验人员及试验设备配备2．1．试验人员2.1.1．试验班班长（现场负责人）2.1.2．试验班组成员：2.2．试验设备2.2.1．电试设备：YSKS3/JD交流耐压控制箱、试验变压器3KVA/5KVA、变压比自动测试仪、变压器直流电阻测试仪、氧化锌避雷器测试仪、直流泄露测试仪、高压电子兆欧表2.2.2．开关试验设备：KZY-3/ZKC-1 型开关特性测试仪、回路电阻自动测试仪、2.2.3．继电保护试验设备：AD310B/单相继电保护试验仪、JZS-2继电器综合测试仪、大电流发生器、3KVA/5KVA调压器三、试验准备3.1．安全、技术准备3.1.1．由试验班班长会同技术负责人察看现场编制作业计划书，开出（变电第一或第二种工作票）报主管部门审批以后执行3.1.2．根据作业计划书及业主要求和现场实际情况对试验班组人员进行安全技术交底3.1.3．根据现场具体情况，合理布置现场人员工作3.1.4．察看现场安全工器具情况（应满足工作票安全措施要求所需安全工器具，如有损坏或不全应另带）四．试验进度计划一．试验进度计划*试验日期为月日当天月日上午1．开具变电第一种工作票审核并送至试验现场（用户变电所值班负责人或许可人填写）2016年/2．试验人员到现场开开工会、分工并做好准备工作2016年/ 7：45----8：00*用户值班人员应在此时间前将柜进线开关断开使设备停运并做好安措、技措。
高压电气预防性试验方案

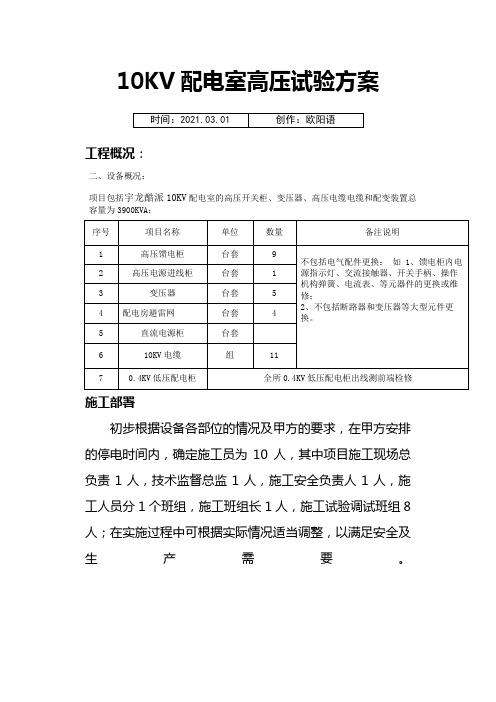

10KV配电室高压试验方案工程概况：二、设备概况：项目包括宇龙酷派10KV配电室的高压开关柜、变压器、高压电缆电缆和配变装置总容量为3900KVA：施工部署初步根据设备各部位的情况及甲方的要求，在甲方安排的停电时间内，确定施工员为10人，其中项目施工现场总负责1人，技术监督总监1人，施工安全负责人1人，施工人员分1个班组，施工班组长1人，施工试验调试班组8人；在实施过程中可根据实际情况适当调整，以满足安全及生产需要。
组织管理措施1、依据的文件及标准本方案按照中华人民共和国电力行业标准的规定执行《电业安全作业规和》2005版《电力设备预防性试验标准》GB50150-2006《中国南方电网有限责任公司企业标准》Q/CSG114002-20112、协调配合试验调试工作的特殊性决定，试验工作必须在设备停电状态下进行，为缩短停电时间和避免试验人员误入带电设备间隔事故的发生，因此需要甲、已双方单位密切协调配合、统一步调。
试验工作前的准备工作：甲方单位应向乙方单位提供完整的设备及线路图纸资料（包括各设备的合格证和技术参数表格等），以便乙方制定完善的工作方案。
乙方向甲方提供的试验方案内容应包括：具体的施工内容和范围、工作人员数量、停电时间以及需要停电的带电设备。
甲方接到乙方施工方案后及时安排设备停电检修事宜。
具体停电时间和范围经甲方有关部门确定后，及时与乙方连络并通知乙方到场开展工作时间。
试验工作现场施工：出于对设备的熟知程度和安全的角度，所有现场的停送电倒闸操作均由甲方单位运行人员执行。
乙方应在正式接到甲方现场协调员的设备已停电的通知后，方可安排试验班组人员进入现场验电、放电、挂设警示标志、围栏等安全防护措施。
为了安全管理工作，试验工作开始时除甲方协调员及监督人在试验现场协调工作以外，应避免其他闲杂人员在现场走动。
试验工作中实验人员认真做好现场记录，实验完毕乙方应检查清理试验现场，确保无遗漏无错误方可撤离现场并通知甲方人员恢复供电。
10KV高压配电设备预防性试验安全措施要求范本
整体解决方案系列10KV高压配电设备预防性试验安全措施要求（标准、完整、实用、可修改）编号：FS-QG-67234 10KV高压配电设备预防性试验安全措施要求10KV high voltage power distribution equipment preventive test safetymeasures requirements说明：为明确各负责人职责，充分调用工作积极性，使人员队伍与目标管理科学化、制度化、规范化，特此制定本期进行福耀浮法10KV高压配电设备预防性试验，试验项目包括耐压试验、回路电阻测试、绝缘电阻测试等十几个项目。
由于试验具有特殊性和不确定性，容易形成安全隐患，对人身和设备安全造成威胁。
因此，确保高压试验工作的安全是十分必要的，必须做好各项安全技术措施，保证试验的安全、可靠与正确，确保浮法供电安全。
具体安全措施如下:1、严格执行《电业安全工作规程》，坚持工作票和操作票制度，履行工作许可制度、工作监护制度、工作间断、转移和终结制度。
2、每一次的高压试验都应该根据具体情况由工作负责人下达第一种工作票，经理签发批准，并严格按工作票实施试验作业;3、变电站工作许可人应应有一定经验，熟悉《电业安全工作规程》和熟悉工作范围内的设备情况，并持有效《高压电工进网许可证》，否则由本班值班长担任;4、变电站工作许可人必须会同试验工作负责人，检查现场安全措施是否正确完备。
必要时进行补充完善;5、试验前由试验负责人召集全体试验人员，说明本次试验工作的内容和被试设备名称和编号，交待停电范围和安全注意事项;试验人员了解工作任务及安全注意事项，熟悉所使用设备和仪器的性能和操作方法，严禁违章操作。
6、进入工作现场应戴安全帽，高空作业应使用安全带，严禁高空抛掷工具。
7、试验现场应装设围栏和安全警示，向外悬挂“止步、高压危险”标示牌，并派专人监护;8、做好防感应电击伤的措施，戴绝缘手套、穿绝缘鞋、备好相应绝缘工具;9、试验设备外壳应良好接地。
10kV配电系统的预防性试验
表一：变电部分
项目
试验项目
项目分类
推荐设备
1
绝缘安全工具,变压器,断路器,绝缘子等
变压器的绝缘电阻，收比，极化指数的试验
BC2010智能双显绝缘电阻测试仪(四档)
变压器的直流泄漏试验
ZGF系列直流高压发生器
断路器的断口耐压，合闸后整体对地耐压及变压器的交流耐压;绝缘安全工具耐压以及绝缘子等，其它项目的绝缘耐压试验。
HTYB-II氧化锌避雷器直流参数测试仪
表二：二次保护部分
项目
试验项目
项目分类
推荐设备
1
CT伏安特性
对CT的5%或10%的误差曲线及变化,极性测量,验证是否满足保护装置的要求。
HTFA-IV CT伏安变比极性综合测试仪
2
微机综合保护装置
对微机综合保护装置的定值进行试验,对整组项目试验,对联动项目试验。
HTHL-200A回路电阻测试仪
对高压断路器的时间特性,机械特性(动特性)试验,了解是否满足系统运行要求。
HTGK-H高压开关动特性测试仪
对真空断路器的真空测试,看是否满足灭弧条件。
HTZK-Ⅳ真空开关真空度测试仪
4
氧化锌避雷器
对氧化锌避雷器的U1mA,0.751mA进行测量，检验避雷器的残压特性。
HTWJB-6H微机继电保护测试仪
表三：线路部分
项目
试验项目
项目分类
推荐设备
1
高压电缆
电缆故障测试仪,对故障电缆的故障点进行处理。注:此项为规程外推荐
HT-TC电缆故障测试
高压电缆的交流耐压试验,检验电缆能所加工的电缆头是否满足运行电压的要求。因为工频耐压的实施性差,所以建议采用变频串联谐振实验装置
配电设备 预防性试验
实验的项目、标准和接线配电设备的测试工作是保证供电可靠性的一个重要环节，因此对配电设备，在安装前后或经过大修以后，均应进行认真的测试工作，以便检查或消除设备在制造、安装、检测或运输过程中可能发生的缺陷。
本节着重讨论各种配电设备在预防性试验时的试验项目、具体接线方法和试验标准，以便提高对配电设备预防性试验的实际测试水平。
但需指出，测试标准一律采用最近电力部颁标准，如有新的规定时，应按新规定执行。
一、配电变压器实验（一）试验项目和标准1、测量绕组的绝缘电阻和吸收比测量时使用2500伏的兆欧表。
测量周期通常是①交接时；②大修时；③每隔1~2年一次。
测试标准见表10-1，同一配电变压器中，高低压绕组的绝缘电阻标准相同。
大修后和运行中的标准可自行规定，但在相同温度下，绝缘电阻应不低于出厂值的70%。
一般取1分钟的绝缘电阻读数与15秒的绝缘电阻读数之比，表示为吸收比。
表10-1 3~10kV配电变压器绝缘电阻试验标准2、测量绕组连同套管一起的漏泄电流测量周期与测量绝缘电阻相同。
测试电压作下规定。
（1）绕组额定电压是3kV，直流试验电压为5kV;（2）绕组额定电压是6~10kV，直流试验电压为10kV。
配电变压器的漏泄电流值可自行规定，也可参考表10-2.但与历年数值比较，不应有显著变化。
表10-2 配电变压器漏泄电流参考值3、测量绕组的直流电阻测量周期除与测量绝缘电阻的周期相同外，并在变换绕组分接头位置后也应测量，测量标准规定如下。
（1）630kV A以上的变压器，各相绕组的直流电阻相互间的差别（无中性点引出时为线间差别），应不大于三相平均值的2%；【｛最大值－最小值｝/三相平均值】100%＜2%（2）630kV A以下的变压器，相间差别一般不大于三相平均值的4%，线间差别不大于三相平均值的2%。
4、绕组连同套管一起的工频交流耐压试验测试周期只是在交接时和大修后进行，试验标准见表10-3所示。
表10-3 配电变压器交流耐压试验标准(二）试验接线（1）绝缘电阻和吸收比试验接线如10-13所示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
资料内容仅供您学习参考，如有不、”|或者侵权，请联系改正或者删除。
配电房预防性试验方案
编制:
审核:
资料内容仅供您学习参考，如有不十或者侵权，请联系改正或者测除。
第一章工程概述
第二章编制依据
第三章试验工作准备
第四章主要工程量
第五章试验报告样表（含试验项
目）
第六章试验工期
第七章试验安全保障措施
第八章试验设备清单
第一章工程概述
10KV变电房一座，500KVA变压器2台，高压柜、低压柜全部做系统电气试验。
第二章编制依据
《电气装置安装工程电气设备交接试验标准》
GB50150-91
《电气装置安装工程高压电气施工及验收规范》
GBJ147-90
《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GBJ148-90
《电气装置安装工程母线装置施工及验收规范》
GBJ149-90
《电气装置安装工程电缆线路施工及验收规范》
GBJ50168-92
《电气装置安装工程盘柜及二次回路结线施工及验收规范》
GBJ50171-92
《电气装置安装工程低压电器施工及验收规范》
GBJ50254-96
《电气装置安装工程接地装置施工及验收规范》
GBJ50169-92
《施工现场临时用电安全技术规范》JGJ46-88
《工业安装工程质量检验评定统一标准》
GB50252-94
第三章试验工作准备
1.人员配备：我公司选派有多年经验的电气工程师对本工程全
程把控。
确保万无一失。
2.设备配备：针对本工程的现场情况配备试验所需一切设备, 详
见调试设备清单。
3.技术准备：编制安全管理和保障措施。
第四章主要工程量
500KVA变压器系统试验，高压柜试验，低压柜试验，线路双电源重合闸试验，母线芯调试，避雷器试验，电压互感器试验，电流互感器试验，接地装置试验，接地网试验。
第五章试验项目
1、变压器(10KV 500KVA)
在变压器投入运行前，应作如下试验，试验前应再次对套管、气体继电器进行放气，并检查吸湿器的下法兰与罩间运输用密封垫是否己拆除。
1.1变压器试验
(1)测量绕组连同套管的绝缘电阻，绝缘电阻不应低于产品出厂试
验值的70%o
(2)测量绕组各分接位置上的电压比，所测变比误差不超过±0. 5%, 附家试验数值
(3)测量绕组各分接位置的的直流电阻，与同温下产品出三实测数值比较，相应变化不应大于2%,附厂家试验数值
(4)绕组连同套管的交流耐压试验。
(5)用不大于130%的额定电压进行空载试验，注意此试验中变压器
的音响及仪表之变化。
(6)测量变压器之空载电流与空载损耗测得结果应与岀厂试验结果。
