钣金件检验标准5则范文第一篇：钣金件检验标准3063钣金件检验标准一、适用范围: 公司产品306钣金件的尺寸、外观检验。
二、检验项目及验收标准: A.尺寸验收标准: 尺寸按图纸要求及钣金加工公差表执行,特殊情况以实际装配为准。
B.表面处理验收标准: 1.颜色、图案、光泽度与样板相符合，同批产品无色差(不得大于3度)。
2.附着检验:用百格刀划一面100方格到底材后,用3M胶布贴上,60度方向瞬间用力拉开,不得脱落40/100格。
3.溶剂检验:酒精擦拭后,不能有变色、掉色、无光泽等现象。
4.硬度检验:以H铅笔将笔芯前端切齐,铅笔与待测物成45度推出,表面无划伤。
C 外观判定标准, 1.表面不得有任何碰伤、开裂、刮伤等严重表面缺陷。
2.表面污点、颗粒、气泡检验: 2.1 A面: 整个表面内允许3点,每点直径1mm以下,点与点距离20mm以上。
2.2 B面: 整个表面内允许5点,每点直径1mm以下,点与点距离20mm以上。
2.3 C 面: 整个表面内允许7点,每点直径1mm以下,点与点距离20mm以上3.箱体内表面允许8点气泡或污点, 每点直径1mm以下,点与点距离20mm以上。
4.烤漆厚度30μm-60μm。
5、不得有纹印，粘有织物绒毛现象；6、不能有流挂：表面有液体流淌状的突起，顶端呈圆珠状；7、不能有颗粒：表面呈砂粒状，用手摸有阻滞感；8、不能有桔皮：外观呈现如桔皮般凹凸不平，不规则波纹； 5)不能有漏底：表面透青，露出底材颜色；6)不能有麻点：表面因收缩而呈现小孔（麻点），亦称针孔；7)不能有发花：表面颜色深浅不一，呈花纹状；8)不能起皱：局部堆积凸起，呈皱纹状（皱纹粉除外）；9 不能有夹杂：涂层中夹有杂物；机械损伤：外力所致的划伤、刮花、磨损、碰伤。
备注：A面：使用时面对使用者的表面B面：与A面相邻的4个表面、C面：使用时背对使用者的表面第二篇：钣金件检验规范钣金件检验规范包装质量要求1、目的明确来料的包装要去，确保外包装能有效防护产品，避免在运输、搬运等过程造成损伤，同时确保来料产品易于识别和追溯。
钣金外观检验标准
4.3目视检验时间：10-15秒/面
5喷涂质量标准及控制细则
5.1色差
比对标准色板，有仪器的情况下按ΔE≤1.0为标准。亦可对比色板目视，要求：目视无明显差异。有无明显差异若存在争议，可用如下方式判决：
将判定者判定有明显差异的产品在反面或内部标记，并将此产品混入3个无明显颜色差异的产品当中，让判定者5秒内选出有标记的产品。此实验可反复操作，若选择又快又准，说明色差明显。
7
油墨污染
目视10秒内难发现
一般
8机加工质量标准及控制细则
8.1线性尺寸公差
图纸有要求时按图纸要求检验，未注公差按GB/T 1804-2000-f等级控制。
8.2形位公差
图纸有要求时按图纸要求检验，未注公差由生产工艺保证，一般不做检验。
8.3表面粗糙度
未注公差由生产工艺保证。图纸有要求时按图纸要求检验，一般目视、触感检查即可判断。特殊情况下，可用表面粗糙度仪器测量。（另参考附表）
轻
2
有感划伤
A面：不接受
B面：每面≤2处，长度≤20mm；
重
3
污渍
可轻易擦拭，表面无任何残留的可接受
轻
4
异色
A面：不接受
B面：目视10秒内难发现
重
5
白斑
A面：不接受
B面：目视10秒内难发现
重
6
水纹
A面：不接受
B面：目视10秒内难发现
重
7
吐酸
A面：不接受
B面：目视10秒内难发现
重
8
镀层脱落
不接受
重
10
重
10
前处理不良，有锈
不接受
重
钣金件检验标准
钣金件检验标准钣金件是一种常见的金属制品，广泛应用于汽车、家电、机械设备等领域。
为了确保钣金件的质量，需要进行严格的检验。
本文将介绍钣金件的检验标准，以便相关人员能够准确、全面地进行检验工作。
首先，钣金件的外观检验是非常重要的一环。
外观检验包括表面平整度、表面光洁度、表面无损伤等方面。
在进行外观检验时，应该使用合适的光源和放大镜，以便能够清晰地观察钣金件的表面情况。
同时，还需要根据相关标准对外观缺陷进行分类和评定，确保检验结果的客观性和准确性。
其次，钣金件的尺寸检验也是至关重要的。
尺寸检验包括钣金件的长度、宽度、厚度等方面。
在进行尺寸检验时，应该使用合适的量具，并根据相关标准对尺寸偏差进行评定。
此外，还需要注意在尺寸检验过程中，要避免因为测量工具的误差而导致检验结果的偏差，确保检验结果的准确性。
另外，钣金件的材质和性能检验也是不可忽视的一部分。
材质和性能检验包括材料的化学成分、力学性能、热处理状态等方面。
在进行材质和性能检验时，需要使用相应的实验设备和试验方法，确保检验结果的可靠性和准确性。
同时，还需要对检验结果进行合理的解读，并根据相关标准对材质和性能的合格与否进行评定。
最后，钣金件的包装和标识也需要进行检验。
包装和标识检验包括包装的完整性、标识的清晰度、标识的准确性等方面。
在进行包装和标识检验时，需要根据相关标准对包装和标识的要求进行检查，确保产品能够符合相关的法规和标准要求。
总之，钣金件的检验工作是非常重要的，它直接关系到产品的质量和安全。
只有严格按照相关标准进行检验，才能够保证钣金件的质量达到要求。
希望本文所介绍的钣金件检验标准能够对相关人员有所帮助，确保产品质量和用户利益。
钣金表面处理通用检验标准
检验标准名称：表面处理通用检验标准图号：DMBM0.402. 003拟制：***审核：***标准化：***IQC会签：***批准：***目次○、总则................................................................................................................................. １一、电镀镍检验标准............................................................................................................. １1.1 试样要求.................................................................................................................. １1.2 外观.......................................................................................................................... １1.3 镀层厚度.................................................................................................................. ２1.4 结合强度.................................................................................................................. ２1.5 耐蚀性...................................................................................................................... ２二、电镀锌检验标准............................................................................................................. ３2.1 试样要求.................................................................................................................. ３2.2 外观.......................................................................................................................... ３2.3 镀层厚度.................................................................................................................. ４2.4 结合强度.................................................................................................................. ４2.5 耐蚀性...................................................................................................................... ４2.6 白色钝化膜的存在性试验...................................................................................... ４三、装饰镀铬检验标准......................................................................................................... ５3.1试样要求................................................................................................................... ５3.2 外观.......................................................................................................................... ５3.3 镀层厚度.................................................................................................................. ５3.4 结合强度.................................................................................................................. ６3.5 耐蚀性...................................................................................................................... ６四、喷漆检验标准................................................................................................................. ７4.1 试片要求.................................................................................................................. ７4.2 颜色.......................................................................................................................... ７4.3 光泽.......................................................................................................................... ７4.4 外观.......................................................................................................................... ７4.5 漆层厚度.................................................................................................................. ８4.6 附着力...................................................................................................................... ８4.7 抗冲击性.................................................................................................................. ８4.8 耐溶剂（无水乙醇）性.......................................................................................... ８五、粉末喷涂检验标准......................................................................................................... ９5.1 试片要求.................................................................................................................. ９5.2 颜色.......................................................................................................................... ９5.3 光泽.......................................................................................................................... ９5.4 外观.......................................................................................................................... ９5.5 涂层厚度.................................................................................................................. ９5.6 附着力.................................................................................................................. １０5.7 抗冲击性.............................................................................................................. １０5.8 耐溶剂（无水乙醇）性...................................................................................... １０六、铝合金化学氧化检验标准......................................................................................... １１6.1 试片要求.............................................................................................................. １１6.2 外观...................................................................................................................... １１6.3 耐蚀性.................................................................................................................. １１七、铝合金喷砂光亮阳极化检验标准............................................................................. １２7.1 试片要求.............................................................................................................. １２7.2 外观...................................................................................................................... １２7.3 氧化膜厚度.......................................................................................................... １２7.4 耐蚀性.................................................................................................................. １２7.5 封闭质量.............................................................................................................. １２八、喷砂及拉丝检验标准................................................................................................. １３8.1 拉丝件.................................................................................................................. １３8.2 喷砂件.................................................................................................................. １３表面处理通用检验标准○、总则0.1 零部件表面处理前应去除毛刺、飞边、划痕、氧化层等缺陷，锐边棱角倒钝。
钣金检验标准
钣金检验标准wiriL钣金产品检验标准1. 目的确保零部件的加工质量，防止未经检验和不合格的加工零部件转序或误用。
2. 适用范围本指导书明确规定了钣金制造工序检验的方法和要求。
本指导书适用于公司内对钣金加工零部件的质量控制，当产品有特殊要求涵盖本指导书，请遵照产品特殊要求执行。
3. 职责3.1 生产部操作工负责对所加工零部件进行自检和互检。
3.2 质量部负责所加工零部件的检验和不良品处理。
3.3 工程部负责产品技术支持。
4. 工序检验规范操作工在操作前，要对上道工序加工零件或原材料进行外观和形状检验，如果发现不良品，操作工可以拒收并通知检验员或工程师处理该不良品。
4.1 拉丝检验：4.1.1 检验方法a. 操作工及检验员对于每班每批次拉丝加工零件都必须进行首件检验，只有当首件检验合格后，方能进行批量生产. 检验员要求一次首件，一次过程检验和一次最终检验。
操作工在领原材料时必须依据生产程序单的要求检查规格尺寸。
b. 操作工应对拉丝零件的表面质量进行全数检验。
4.1.2 检验要求：4.1.2.1 按照工程文件，确认拉丝前原材料符合要求。
剪切零件的检验要求：4.1.2.1.1 对第一块剪下来的材料，应仔细测量各尺寸。
对所剪切的零件进行对角线测量：小于2mm为合格。
单边测量：小于0.5mm为合格。
检验员检验合格后才可以继续剪料。
4.1.2.1.2 对于剪下来的材料，检查材料剪切边缘是否有蜷曲和变形，如有高于表面0.5mm的为不合格。
4.1.3剪切下来的板材表面优先按照TS文件或者Routing上有规定的要求检验，没要求的一般按照以下4点要求检验：4.1.3.1 不得有长度超过4毫米深划痕（有手感的），特别是正中很明显的位置，或划痕虽浅但很多很密很长，均不允许。
单面刮痕不能超过2条。
4.1.3.2 不允许表面有任何凹痕。
4.1.3.3 不允许有任何变形。
4.1.3.4 不允许锈斑，正中很明显的位置不得有擦伤、花斑、麻点、撞伤。
钣金加工检验标准

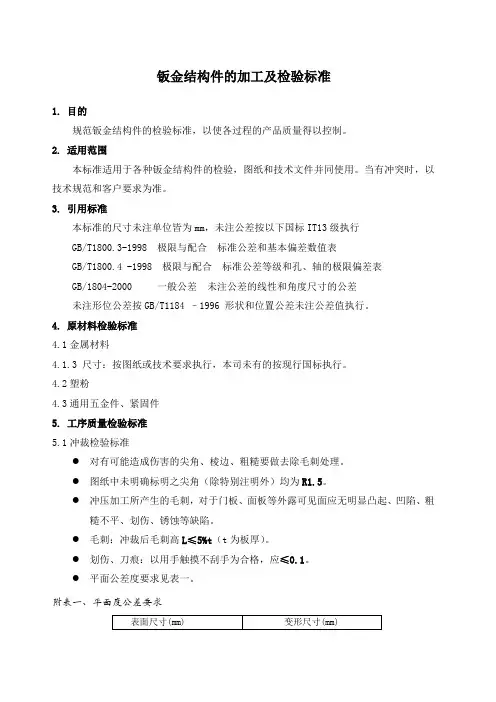

钣金结构件的加工及检验标准1.目的规范钣金结构件的检验标准，以使各过程的产品质量得以控制。
2.适用范围本标准适用于各种钣金结构件的检验，图纸和技术文件并同使用。
当有冲突时，以技术规范和客户要求为准。
3.引用标准本标准的尺寸未注单位皆为mm，未注公差按以下国标IT13级执行GB/T1800.3-1998 极限与配合标准公差和基本偏差数值表GB/T1800.4 -1998 极限与配合标准公差等级和孔、轴的极限偏差表GB/1804-2000 一般公差未注公差的线性和角度尺寸的公差未注形位公差按GB/T1184 –1996 形状和位置公差未注公差值执行。
4.原材料检验标准4.1金属材料4.1.3 尺寸：按图纸或技术要求执行，本司未有的按现行国标执行。
4.2塑粉4.3通用五金件、紧固件5.工序质量检验标准5.1冲裁检验标准●对有可能造成伤害的尖角、棱边、粗糙要做去除毛刺处理。
●图纸中未明确标明之尖角（除特别注明外）均为R1.5。
●冲压加工所产生的毛刺，对于门板、面板等外露可见面应无明显凸起、凹陷、粗糙不平、划伤、锈蚀等缺陷。
●毛刺：冲裁后毛刺高L≤5%t（t为板厚）。
●划伤、刀痕：以用手触摸不刮手为合格，应≤0.1。
●平面公差度要求见表一。
附表一、平面度公差要求折弯检验标准5.2.1 毛刺：折弯后挤出毛刺高L≤10%t(t为板厚)。
除特别注明外，折弯内圆角为R1。
5.2.2 压印：看得到有折痕，但用手触摸感觉不到（可与限度样板相比较）。
5.2.3 折弯变形标准按照照《表二》及《表三》。
【附表二：对角线公差要求】5.3 钣金加工件检验标准5.3.1 尺寸：尺寸按图纸要求检验，尺寸公差见表三。
【附表三：尺寸公差要求】5.3.2 焊接5.3.2.1焊缝应牢固、均匀，不得有虚焊、裂纹、未焊透、焊穿、豁口、咬边等缺陷。
焊缝长度、高度不均不允许超过长度、高度要求的10%。
5.3.2.2 焊点要求：焊点长度8～12mm，两焊点之间的距离200±20mm，焊点位置要对称，上下位置要统一。
钣金质量检验标准
钣金质量检验标准钣金质量检验标准一、引言钣金质量检验是保证钣金制品质量的重要环节，标准化的检验标准和方法能够有效地提高产品的质量稳定性和一致性。
本文档详细介绍了钣金质量检验的标准，包括相关术语、检验方法、流程和要求。
二、术语定义1. 钣金：指以薄板金属为原材料，通过剪切、冲压、弯曲、焊接等工艺加工成型的金属制品。
2. 质量检验：指对钣金制品的尺寸、外观、物理性能等方面进行的检查和测试。
3. 尺寸偏差：指钣金制品在尺寸方面与设计要求之间的差异。
4. 表面处理：指对钣金制品表面进行的清洁、除锈、涂装等工艺处理。
三、质量检验方法1. 可视检查：通过人眼观察钣金制品的外观，检查是否存在划痕、变形、气泡等缺陷。
2. 尺寸测量：使用测量工具，如卡尺、量规等，测量钣金制品的长度、宽度、厚度等尺寸参数，并与设计要求进行比对。
3. 物理性能测试：包括强度测试、硬度测试、耐腐蚀测试等，通过相关的测试设备和方法，评估钣金制品的物理性能指标。
四、质量检验流程1. 准备工作：包括准备检验设备、仪器和检验样品，制定检验计划和程序。
2. 可视检查：对钣金制品的外观进行检查，记录存在的缺陷和不合格项。
3. 尺寸测量：按照设计要求，使用测量工具对钣金制品的尺寸进行测量，记录偏差值。
4. 物理性能测试：根据需要进行相应的物理性能测试，记录测试结果。
5. 结果评定：根据检验结果，判断钣金制品是否符合质量要求。
6. 不合格处理：对于不符合质量要求的钣金制品，根据相关处理程序进行处置。
五、质量检验要求1. 尺寸要求：钣金制品的长度、宽度、厚度等尺寸参数应符合设计要求，并在一定的允许偏差范围内。
2. 表面处理要求：表面处理工艺应符合相关标准和要求，确保钣金制品的耐腐蚀性和外观质量。
3. 物理性能要求：钣金制品的强度、硬度、耐腐蚀性等物理性能指标应满足产品设计和使用要求。
六、附件1. 钣金质量检验报告模板2. 检验设备、仪器清单3. 样品取样程序七、法律名词及注释1. 《质量法》：指中华人民共和国质量法，是我国质量管理系统的基本法律法规，主要规定了产品质量的基本原则和责任。
钣金加工检验标准
钣金加工检验标准钣金结构件的加工及检验标准1.目的规范钣金结构件的检验标准，以使各过程的产品质量得以控制。
2.适用范围本标准适用于各种钣金结构件的检验，图纸和技术文件并同使用。
当有冲突时，以技术规范和客户要求为准。
3.引用标准本标准的尺寸未注单位皆为mm，未注公差按以下国标IT13级执行GB/T1800.3-1998 极限与配合标准公差和基本偏差数值表GB/T1800.4 -1998 极限与配合标准公差等级和孔、轴的极限偏差表GB/1804-2000 一般公差未注公差的线性和角度尺寸的公差未注形位公差按GB/T1184 –1996 形状和位置公差未注公差值执行。
4.原材料检验标准4.1金属材料4.1.1钣材厚度及质量应符合国标，采用的钣材需出示性能测试报告及厂商证明。
4.1.2材料外观：平整无锈迹，无开裂与变形。
4.1.3 尺寸：按图纸或技术要求执行，本司未有的按现行国标执行。
4.2塑粉4.2.1塑粉整批来料一致性良好，有出厂证明与检验报告，包含粉号、色号以及各项检验参数。
4.2.2试用后符合产品要求（包括颜色、光泽、流平性、附着力等）。
4.3通用五金件、紧固件4.3.1外观：表面无绣迹、无毛刺批锋，整批来料外观一致性良好。
4.3.2尺寸：按图纸与国标要求，重要尺寸零缺陷。
4.3.2性能：试装配与使用性能符合产品要求。
5.工序质量检验标准5.1冲裁检验标准●对有可能造成伤害的尖角、棱边、粗糙要做去除毛刺处理。
●图纸中未明确标明之尖角（除特别注明外）均为R1.5。
●冲压加工所产生的毛刺，对于门板、面板等外露可见面应无明显凸起、凹陷、粗糙不平、划伤、锈蚀等缺陷。
●毛刺：冲裁后毛刺高L≤5%t（t为板厚）。
●划伤、刀痕：以用手触摸不刮手为合格，应≤0.1。
●平面公差度要求见表一。
附表一、平面度公差要求折弯检验标准5.2.1 毛刺：折弯后挤出毛刺高L≤10%t(t为板厚)。
除特别注明外，折弯内圆角为R1。
钣金加工检验标准
1.目的规范钣金结构件的检验标准，以使各过程的产品质量得以控制。
2.适用范围本标准适用于各种钣金结构件的检验，图纸和技术文件并同使用。
当有冲突时，以技术规范和客户要求为准。
3.引用标准本标准的尺寸未注单位皆为mm，未注公差按以下国标IT13级执行GB/T1800.3-2019 极限与配合标准公差和基本偏差数值表GB/T1800.4 -2019 极限与配合标准公差等级和孔、轴的极限偏差表GB/1804-2000 一般公差未注公差的线性和角度尺寸的公差未注形位公差按GB/T1184 –1996 形状和位置公差未注公差值执行。
4.原材料检验标准4.1金属材料4.1.1钣材厚度及质量应符合国标，采用的钣材需出示性能测试报告及厂商证明。
4.1.2材料外观：平整无锈迹，无开裂与变形。
4.1.3 尺寸：按图纸或技术要求执行，本司未有的按现行国标执行。
4.2塑粉4.2.1塑粉整批来料一致性良好，有出厂证明与检验报告，包含粉号、色号以及各项检验参数。
4.2.2试用后符合产品要求（包括颜色、光泽、流平性、附着力等）。
4.3通用五金件、紧固件4.3.1外观：表面无绣迹、无毛刺批锋，整批来料外观一致性良好。
4.3.2尺寸：按图纸与国标要求，重要尺寸零缺陷。
4.3.2性能：试装配与使用性能符合产品要求。
5.工序质量检验标准5.1冲裁检验标准●对有可能造成伤害的尖角、棱边、粗糙要做去除毛刺处理。
●图纸中未明确标明之尖角（除特别注明外）均为R1.5。
●冲压加工所产生的毛刺，对于门板、面板等外露可见面应无明显凸起、凹陷、粗糙不平、划伤、锈蚀等缺陷。
●毛刺：冲裁后毛刺高L≤5%t（t为板厚）。
●划伤、刀痕：以用手触摸不刮手为合格，应≤0.1。
●平面公差度要求见表一。
附表一、平面度公差要求5.2折弯检验标准5.2.1 毛刺：折弯后挤出毛刺高L≤10%t(t为板厚)。
除特别注明外，折弯内圆角为R1。
5.2.2 压印：看得到有折痕，但用手触摸感觉不到（可与限度样板相比较）。
钣金加工工作检验标准
钣金加工工作检验标准1. 目的:规范钣金结构件的检验标准,以使各过程的产品质量得以控制。
2. 适用范围:本标准适用于各种钣金结构件的检验,图纸和技术文件并同使用。
当有冲突时,以技术规范和客户要求为准。
3. 引用标准:本标准的尺寸未注单位皆为mm,未注公差按以下国标IT13级执行GB/T1800.3-1998 极限与配合标准公差和基本偏差数值表GB/T1800.4 -1998 极限与配合标准公差等级和孔、轴的极限偏差表GB/1804-2000 一般公差未注公差的线性和角度尺寸的公差未注形位公差按GB/T1184 –1996 形状和位置公差未注公差值执行。
4. 原材料检验标准:4.1金属材料4.1.1钣材厚度及质量应符合国标,采用的钣材需出示性能测试报告及厂商证明。
4.1.2材料外观:平整无锈迹,无开裂与变形。
4.1.3 尺寸:按图纸或技术要求执行,本司未有的按现行国标执行。
4.2塑粉4.2.1塑粉整批来料一致性良好,有出厂证明与检验报告,包含粉号、色号以及各项检验参数。
4.2.2试用后符合产品要求(包括颜色、光泽、流平性、附着力等)。
4.3通用五金件、紧固件4.3.1外观:表面无绣迹、无毛刺批锋,整批来料外观一致性良好。
4.3.2尺寸:按图纸与国标要求,重要尺寸零缺陷。
4.3.2性能:试装配与使用性能符合产品要求。
5. 工序质量检验标准:5.1冲裁检验标准l 对有可能造成伤害的尖角、棱边、粗糙要做去除毛刺处理。
l 图纸中明确标明之尖角均为菱角5。
l 冲压加工所产生的毛刺,对于门板、面板等外露可见面应无明显凸起、凹陷、粗糙不平、划伤、锈蚀等缺陷。
l 毛刺:冲裁后毛刺高L≤15%t(t为板厚)。
l 划伤、刀痕:以用手触摸不刮手为合格,应≤0.2。
l 平面公差度要求见表一。
附表一、平面度公差要求表面尺寸(mm) 变形尺寸(mm)3以下±0.5以下大于3小于30 ±0.6以下大于30小于315 ±0.8以下大于315小于1000 ±1.0以下大于1000小于2000 ±1.5以下大于2000小于3150 ±2.0以下5.2 折弯检验标准5.2.1 毛刺:折弯后挤出毛刺高L≤10%t(t为板厚)。
