2017年造价工程师《土建工程》知识点整理：屋架支撑
2017造价工程师土建工程复习笔记2
2017造价工程师土建工程复习笔记22.地震区设计多层砖混结构房屋，为防止地震破坏，应用防震缝将房屋分成若干形体简单，结构刚度均匀的独立部分。
防震缝一般从基础顶面开始，沿房屋全高设置;3.烟道与通风道构造基本相同，主要不同之处是烟道口靠墙下部，距楼地面600-1000mm;通风道道口靠墙上方，离楼板底约300mm;4.加气混凝土砌块墙沼无切实有效措施，不得在建筑物±0.000以下，或长期浸水;干湿交替部位，受化学侵蚀的环境，制品表面经常处于80C 以上高温环境;规格有：600*250mm;600*300mm;600*200mm三种;加气砼外墙墙板有规格宽度600mm一种;5.加气混凝土墙板的布置，按建筑物结构构造特点采用三种形式：横向布置墙板、竖向布置墙板和拼装大板;6.现浇钢筋混凝土墙身的施工工艺主要有大模板、滑升模板、小钢模板三种，基墙身构造基本相同，内保温的外墙由现浇混凝土主体结构、空气层、保温层、内面层组成;7.装配式外墙以框架网格为单元进行划分，可以组成三种体系，即水平划分的横条板休系，垂直划分的竖条板体系和一个网格为一块墙板的整间板体系，三种体系可以用于同一幢建筑;8.隔墙是分隔室内空间的非承重构件，隔墙类型很多可分为轻骨架隔墙、块材隔墙、板材隔墙三大类;9.由柱、纵梁、横梁组成的框架来支承屋顶与楼板荷载的结构，叫框架结构;由框架、墙板和楼板组成的建筑叫框架板材建筑。
框架建筑的基本特征是由柱、梁或楼板承重，墙板仅起围护和分隔空韶山的构件，框架中间的墙叫填充墙，不承重，由轻型墙板作为围护与分隔构件的叫框架轻板建筑;10.框架的类型按所用材料分为钢框架和钢筋混凝土框架。
前者自重轻，施工速度快;后者防水性能好，造价较低;钢筋混凝土纯框架，一般不宜超过10层;框剪结构可用于10-25层;更高的建筑采用钢框架比较适宜;13.钢筋混凝土楼板按施工方式的不同可以分为现浇整体式、预制装配式和装配整体式楼板14.现浇钢筋混凝土楼板主要分为板式、梁板式、井字形密肋式、无梁式四种;15.板式楼板可分为单向板、双向板、悬挑板几种;单项板(长短边比值大于或等于3，四边支承)仅短边受力;双向板(长短边比值小于2，四边支承)是双向受力，按双向配置受力钢筋。
2017年造价工程师《土建工程》复习笔记七
2017年造价工程师《土建工程》复习笔记七查看汇总之一：2017年造价工程师《土建工程》知识点复习汇总之一91.半机械化吊装设备独脚桅杆、人字桅杆、三脚架及四脚架、桅杆式起重机机械化吊装设备汽车起重机它具有汽车的行驶通过性能，机动性强，行驶速度高，可以快速转移，是一种用途广泛、适用性强的通用型起重机，特别适应于流动性大、不固定的作业场所。
按支腿型式分：蛙式支腿、X型支腿、H型支腿。
蛙式支腿跨距较小，仅适用于较小吨位的起重机；X型支腿容易产生滑移，也很少采用；H型支腿可实现较大跨距，对整机的稳定有明显的优越性，所以中国生产的液压汽车起重机多采用H型支腿轮胎起重机行驶速度低于汽车式，高于履带式，转弯半径小，越野性能好，上坡能力达17％～20％；一般使用支腿吊重，在平坦地面可不用支腿，可吊重慢速行行驶；稳定性能较好。
车身短，转弯半径小，适用场地狭窄的作业场所，可以全回转作业，它与汽车起重机有许多相同之处，主要差别是行驶速度慢，对路面要求较高。
适宜于作业地点相对固定而作业量较大的场合。
履带起重机自行式、全回转的一种起重机械。
它具有操作灵活，使用方便，稳定性好，与地面接触面积大，对地面的平均比压小，在一般平整坚实的场地上可以载荷行驶作业的特点。
起重量达1000t，它是吊装工程中常用的起重机械，适用于没有道路的工地、野外等场所。
除作起重作业外，在臂架上还可装打桩、抓斗、拉铲等工作装置，一机多用。
塔式起重机目前应用最广的是下回转，快速拆装，轨道式塔式起重机；以及能够一机四用（轨道式、固定式、附着式和内爬式）的自升塔式起重机。
92.自行式起重机的选用：1)根据站车位置确定工作幅度;2)根据工作幅度和就位高度确定臂长;3)根据臂长和工作幅度确定荷载;4)与重物重量比较。
93半机械化吊装方法1.单桅杆滑移法(1)直立单桅杆滑移法(2)斜立单桅杆偏心提吊法：此方法可使用矮桅杆吊装高设备，扩大了单杆吊装能力，并且可以进行高基础设备的吊装。

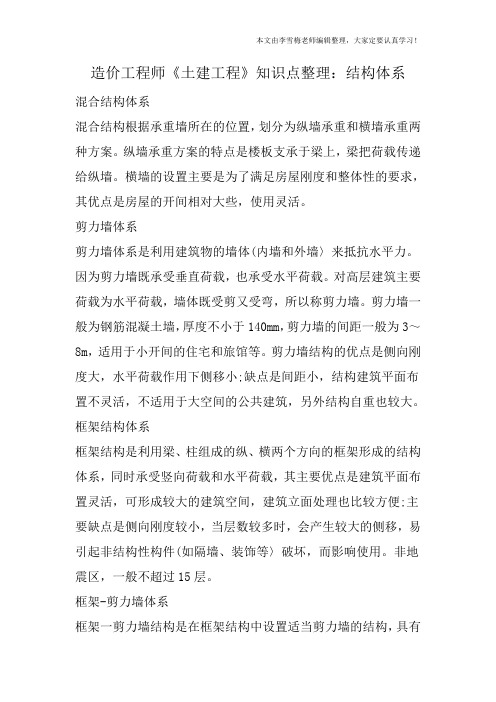

造价工程师《土建工程》知识点整理：结构体系
造价工程师《土建工程》知识点整理：结构体系混合结构体系混合结构根据承重墙所在的位置，划分为纵墙承重和横墙承重两种方案。
纵墙承重方案的特点是楼板支承于梁上，梁把荷载传递给纵墙。
横墙的设置主要是为了满足房屋刚度和整体性的要求，其优点是房屋的开间相对大些，使用灵活。
剪力墙体系剪力墙体系是利用建筑物的墙体(内墙和外墙〉来抵抗水平力。
因为剪力墙既承受垂直荷载，也承受水平荷载。
对高层建筑主要荷载为水平荷载，墙体既受剪又受弯，所以称剪力墙。
剪力墙一般为钢筋混凝土墙，厚度不小于140mm，剪力墙的间距一般为3～8m，适用于小开间的住宅和旅馆等。
剪力墙结构的优点是侧向刚度大，水平荷载作用下侧移小;缺点是间距小，结构建筑平面布置不灵活，不适用于大空间的公共建筑，另外结构自重也较大。
框架结构体系框架结构是利用梁、柱组成的纵、横两个方向的框架形成的结构体系，同时承受竖向荷载和水平荷载，其主要优点是建筑平面布置灵活，可形成较大的建筑空间，建筑立面处理也比较方便;主要缺点是侧向刚度较小，当层数较多时，会产生较大的侧移，易引起非结构性构件(如隔墙、装饰等〉破坏，而影响使用。
非地震区，一般不超过15层。
框架-剪力墙体系框架一剪力墙结构是在框架结构中设置适当剪力墙的结构，具有框架结构平面布置灵活，有较大空间的优点，又具有侧向刚度较大的优点。
框架一剪力墙结构中，剪力墙主要承受水平荷载，竖向荷载主要由框架承担。
框架一剪力墙结构一般宜用于10～20层的建筑。
一般情况下，整个建筑的全部剪力墙至少承受 80%的水平荷载。
筒体结构体系在高层建筑中，特别是超高层建筑中，水平荷载愈来愈大，起着控制作用，筒体结构是抵抗水平荷载最有效的结构体系。
筒中筒结构的内筒一般由电梯间、楼梯间组成。
内筒与外筒由楼盖连接成整体，共同抵抗水平荷载及竖向荷载。
这种结构体系适用于30～50层的房屋。
桁架结构体系桁架是由杆件组成的结构体系。
在进行内力分析时，节点一般假定为铰节点，当荷载作用在节点上时，杆件只有轴向力，其材料的强度可得到充分发挥。

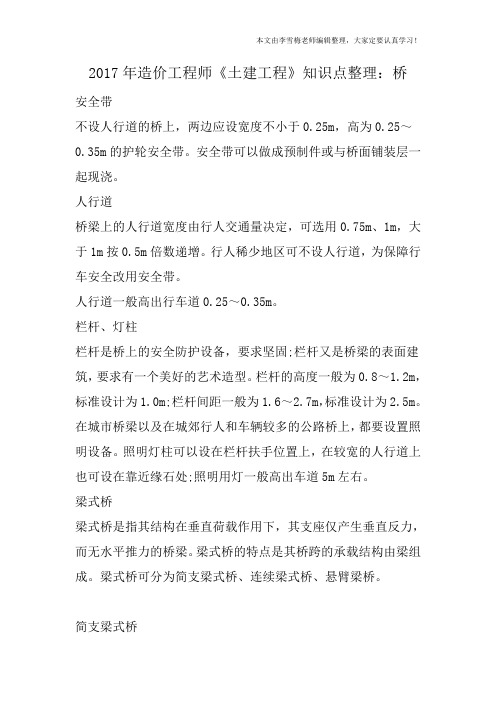

2017年造价工程师《土建工程》知识点整理：桥
2017年造价工程师《土建工程》知识点整理：桥安全带不设人行道的桥上，两边应设宽度不小于0.25m，高为0.25～0.35m的护轮安全带。
安全带可以做成预制件或与桥面铺装层一起现浇。
人行道桥梁上的人行道宽度由行人交通量决定，可选用0.75m、1m，大于1m按0.5m倍数递增。
行人稀少地区可不设人行道，为保障行车安全改用安全带。
人行道一般高出行车道0.25～0.35m。
栏杆、灯柱栏杆是桥上的安全防护设备，要求坚固;栏杆又是桥梁的表面建筑，要求有一个美好的艺术造型。
栏杆的高度一般为0.8～1.2m，标准设计为1.0m;栏杆间距一般为1.6～2.7m，标准设计为2.5m。
在城市桥梁以及在城郊行人和车辆较多的公路桥上，都要设置照明设备。
照明灯柱可以设在栏杆扶手位置上，在较宽的人行道上也可设在靠近缘石处;照明用灯一般高出车道5m左右。
梁式桥梁式桥是指其结构在垂直荷载作用下，其支座仅产生垂直反力，而无水平推力的桥梁。
梁式桥的特点是其桥跨的承载结构由梁组成。
梁式桥可分为简支梁式桥、连续梁式桥、悬臂梁桥。
简支梁式桥是梁式桥中应用最早，使用最广泛的桥形之一。
它受力明确、设计计算较容易，且构造简单，施工方便。
简支梁桥是静定结构，其各跨独立受力。
桥梁工程中广泛采用的简支梁桥有三种类型：①简支板桥;②肋梁式简支梁桥(简称简支梁桥);③箱形简支梁桥。
简支板桥按施工方式的不同分为整体式简支板桥和装配式简支板桥;按桥梁跨越河流和障碍的方式可分为正交简支板桥和斜交简支板桥。
简支板桥主要用于小跨度桥梁。
跨径在4～8m时，采用钢筋混凝土实心板桥;跨径在6～13m时，采用钢筋混凝土空心倾斜预制板桥;跨径在8～16m时，采用预应力混凝土空心预制板桥。
肋梁式简支梁桥(简称简支梁桥)简支梁桥主要用于中等跨度的桥梁中小跨径在8～12m时，采用钢筋混凝土简支梁桥;跨径在20～50m时，多采用预应力混凝土简支梁桥。
在我国使用最多的简支梁桥的横截面形式是由多片T 形梁组成的横截面。

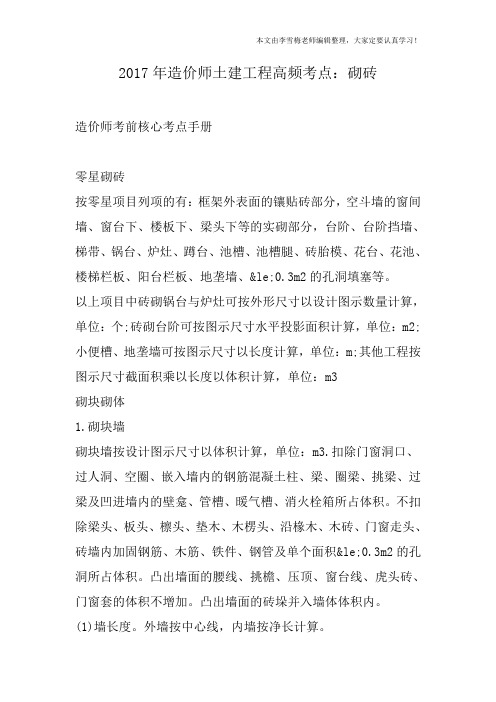

2017年造价师土建工程高频考点：砌砖
2017年造价师土建工程高频考点：砌砖造价师考前核心考点手册零星砌砖按零星项目列项的有：框架外表面的镶贴砖部分，空斗墙的窗间墙、窗台下、楼板下、梁头下等的实砌部分，台阶、台阶挡墙、梯带、锅台、炉灶、蹲台、池槽、池槽腿、砖胎模、花台、花池、楼梯栏板、阳台栏板、地垄墙、≤0.3m2的孔洞填塞等。
以上项目中砖砌锅台与炉灶可按外形尺寸以设计图示数量计算，单位：个;砖砌台阶可按图示尺寸水平投影面积计算，单位：m2;小便槽、地垄墙可按图示尺寸以长度计算，单位：m;其他工程按图示尺寸截面积乘以长度以体积计算，单位：m3砌块砌体1.砌块墙砌块墙按设计图示尺寸以体积计算，单位：m3.扣除门窗洞口、过人洞、空圈、嵌入墙内的钢筋混凝土柱、梁、圈梁、挑梁、过梁及凹进墙内的壁龛、管槽、暖气槽、消火栓箱所占体积。
不扣除梁头、板头、檩头、垫木、木楞头、沿椽木、木砖、门窗走头、砖墙内加固钢筋、木筋、铁件、钢管及单个面积≤0.3m2的孔洞所占体积。
凸出墙面的腰线、挑檐、压顶、窗台线、虎头砖、门窗套的体积不增加。
凸出墙面的砖垛并入墙体体积内。
(1)墙长度。
外墙按中心线，内墙按净长计算。
(2)墙高度。
①外墙：斜(坡)屋面无檐口天棚者算至屋面板底;有屋架且室内外均有天棚者算至屋架下弦底另加200mm;无天棚者算至屋架下弦底另加300mm，出檐宽度超过600mm时按实砌高度计算;平屋面算至钢筋混凝土板底。
②内墙：位于屋架下弦者，算至屋架下弦底，无屋架者算至天棚底另加100mm;有钢筋混凝土楼板隔层者算至楼板顶;有框架梁时算至梁底。
③女儿墙：从屋面板上表面算至女儿墙顶面(如有压顶时算至压顶下表面)。
④内、外山墙：按其平均高度计算。
(3)围墙。
高度算至压顶上表面(如有混凝土压顶时算至压顶下表面)，围墙柱并入围墙体积内。
(4)框架间墙。
不分内外墙按净尺寸以体积计算。
2.砌块柱。
按设计图示尺寸以体积计算，单位：m3.扣除混凝土及钢筋混凝土梁垫、梁头、板头所占体积。
注册造价工程师土建工程复习知识点
注册造价工程师土建工程复习知识点注册造价工程师土建工程复习知识点1.楼梯的栏杆、栏板是楼梯的安全防护设施，它既有安全防护作用，又有装饰作用，栏杆与梯段的连接方式有：预埋铁件焊接、预留孔洞插接、螺栓连接;2.室外台阶一般包括踏步和平台两部分，通常踏步高度为100-150mm，宽度为300-400mm，台阶一般由面层、垫层及基层组成;3.一般门的构造主要由门樘和门扇两部分组成，门樘又称门框，由上槛、中槛和边框等组成，多扇门还有中竖框;门扇由上冒头、中冒头、下冒头和边梃等组成;窗主要由窗樘与窗扇组成;窗由上冒头、中冒头、下冒头和边梃等组成。
窗框的安装方式有立口和塞口两种;窗框的位置有窗框内平、窗框居中、窗框外平三种情况;4.平开木门的构造：门框、门扇组成;门扇有：镶板门、拼板门、夹板门、百叶门组成;5.屋顶的作用有两点：围护作用;承重作用;屋顶主要由屋面面层、承重结构层、保温层、顶棚等几个部分组成;6.屋顶有平屋顶、坡屋顶和曲面屋顶;平屋顶指屋面坡度在10%以下的.屋顶;坡屋顶是指屋面坡度在10%以上的屋顶;7.平屋顶设置不小于1%的排水坡度，形成这种坡度的方式有材料找坡和结构找坡;平屋顶排水分为有组织排水先组织排水两种方式;屋面落水管布置，屋面落水管的布置与屋面集水面积大小、每小时最大降雨量、排水管径等因素有关：F=438D2/H，式中F——单根落水管允许集水面积;D——落水管管径;H——每小时最大降雨量;8.平屋顶防水方式根据所用材料及施工方法的不同可分为两种柔性防水和刚性防水;9.坡屋顶屋面分平瓦屋面、波形瓦屋面、小青瓦屋面;10.砖挑檐一般不超过墙体厚度的1/2，且不大于240mm.每层砖挑长为60mm，11.常见的墙体饰面可分为抹灰类、贴面类、涂料类、裱糊类和铺钉类等;12.一般抹灰按质量要求分为普通抹灰、中级抹灰和高级抹灰三级;13.涂料按其成膜物质不同可分无机涂料和有机涂料两大类;无机涂料包括石灰浆、大白浆、水泥浆及各种无机高分子涂料等;14.地面按材料开式和施工方式可分为四大类，即整体浇筑地面、板块地面、卷材地面和涂料地面;15.整体浇筑地面按地面材料不同分为水泥砂浆地面、水磨石地面、菱苦土地面;造价师土建复习试题1 根据《建筑工程建筑面积计算规范》(GB/T 50353--2005)，内部连通的高低联跨建筑物内的变形缝应( )。
2017年造价工程师技术与计量土建真题及答案( 部分)
66.关于单层厂房屋架布置原则的说法，正确的有（）。
A.天窗上弦水平支撑一般设置于天窗两端开间和中部有屋架上弦横向水平支撑的开间处B.天窗两侧的垂直支撑一般与天窗上弦水平支撑位置一致C.有檩体系的屋架必须设置上弦横向水平支撑D.屋顶垂直支撑一般应设置于屋架跨中和支座的水平平面内E.纵向系杆应设在有天窗的屋架上弦节点位置【答案】ABCD【解析】①天窗架支撑:天窗上弦水平支撑一般设置于天窗两端开间和中部有屋架上弦横向水平支撑的开间处，天窗两侧的垂直支撑一般与天窗上弦水平支撑位置一致。
上弦水平系杆通常设置在天窗中部节点处。
②屋架上弦横向水平支撑:对于有檩体系必须设置；③屋架垂直支撑:一般应设置于屋架跨中和支座的垂直平面内。
除有悬挂吊车外，与上弦横向水平支撑同一开间内设置。
⑥纵向系杆:通常在设有天窗架的屋架上下弦中部节点设置；此外，在所有设置垂直支撑的屋架端部均设置有上弦和下弦的水平系杆。
参见教材P80。
67.高强混凝土与普通混凝土相比，说法正确的有（）。
A.高强混凝土的延性比普通混凝土好B.高强混凝土的抗压能力优于普通混凝土C.高强混凝土抗拉强度与抗压强度的比值低于普通混凝士D.高强混凝土的最终收缩量与普通混凝土大体相同E.高强混凝土的耐久性优于普通混凝土【答案】BCDE【解析】2)高强混凝土的不利条件。
①高强混凝土容易受到施工各环节中环境条件的影响，所以对其施工过程的质量管理水平要求高；②高强混凝土的延性比普通混凝土差。
(2)高强混凝土的物理力学性能。
1)抗压性能。
与中、低强度混凝土相比，高强混凝土中的孔隙较少，水泥石强度、水泥浆与骨料之间的界面强度、骨料强度这三者之间的差异也很小，所以更接近匀质材料，使得高强混凝土的抗压性能与普通混凝土相比有相当大的差别。
2)早期与后期强度。
高强混凝土的水泥用量大，早期强度发展较快，特别是加入高效减水剂促进水化，早期强度更高，早期强度高的后期增长较小，掺高效减水剂的混凝土后期强度增长幅度要低于没有掺减水剂的混凝土。
2017年造价师土建工程高频考点：梁式桥施工
2017年造价师土建工程高频考点：梁式桥施工2017造价师8月份学习计划查看汇总之一：2017年造价工程师《土建工程》高频考点【汇总之一】采用移动模架逐孔施工的主要特点1)移动模架法不需设置地面支架，不影响通航和桥下交通，施工安全、可靠。
2)有良好的施工环境，保证施工质量，一套模架可多次周转使用，具有在预制场生产的优点。
3)机械化、自动化程度高，节省劳力，降低劳动强度，上下部结构可以平行作业，缩短工期。
4)通常每一施工梁段的长度取用一孔梁长，接头位置一般可选在桥梁受力较小的部位。
5)移动模架设备投资大，施工准备和操作都较复杂。
6)移动模架逐孔施工宜在桥梁跨径小于50m的多跨长桥上使用。
提升与浮运施工采用提升和浮运的方法常选取整体结构，重达数千吨，使用该法的要求是：1)在该结构下面需要有一个适宜的地面。
2)被提升结构下的地面要有一定的承载力。
3)拥有一台支承在一定基础上的提升设备。
4)该结构应该是平衡的，至少在提升操作期间是平衡的。
5)采用浮运法要有一系列的大型浮运设备。
梁式桥施工(1)简支梁(板)桥通常采用支架现浇法和预制安装法，后者主要用于预应力混凝土梁(板)桥施工。
(2)等截面连续梁(板)桥在中小跨径中这种桥梁应用较多。
其施工方法包括：1)逐孔现浇法。
又分为在支架上逐孔现浇法和移动模架逐孔现浇法两种。
与一般现浇法不同处仅在于只需在一孔(或两孔间)设置支架。
2)先简支后连续法。
这种施工与简支架预制安装施工相似。
3)顶推法。
(3)预应力混凝土变截面连续梁桥变截面连续梁桥主要用于大中跨径连续梁桥。
常用施工方法有支架现浇法及悬臂施工法，前者适用于旱地且跨径不太大的桥梁。
(4)预应力混凝土连续刚构桥预应力混凝土连续刚构桥通常用在较大跨径的梁式桥梁上，一般采用悬臂浇筑法施工。
(5)钢梁桥钢梁桥包括简支或连续体系的钢板梁和钢桥梁桥。
钢梁桥一般为工厂加工，现场架设施工。
钢梁桥架设方法很多，主要有整孔吊装法、支架拼装法、缆索吊拼装法、转体法、顶推法、拖拉法和悬臂拼装法。
江苏省2017年上半年一级建筑师《建筑结构》讲：义屋盖支撑试题
江苏省2017年上半年一级建筑师《建筑结构》讲：义屋盖支撑试题本卷共分为2大题50小题，作答时间为180分钟，总分100分，60分及格。
一、单项选择题（共25题，每题2分，每题的备选项中，只有 1 个事最符合题意）1、国产非标准设备原价的计算方法主要有______。
①成本计算估价法②分部组合估价法③综合估价法④扩大指标法⑥定额指标法A．①②③B．②③④C．③④⑤D．①③⑤2、某企业进行设备更新，年固定总成本为10万元，利用新设备生产的产品售价为10元／件，单位产品可变成本为5元／件，按线性盈亏平衡分析方法计算其平衡点产量为__。
A．2万件B．1万件C．3万件D．0．5万件3、编制建设工程勘察、设计文件的依据不包括以下哪一项(2007，73)A．项目批准文件B．城市规划要求C．工程监理单位要求D．国家规定的建设工程勘察、设计深度要求4、为提高砖与砂浆的藏结力和砌体的抗剪强度，可采取的技术措施为__。
A．增加砂浆中的水泥用量B．采用水泥砂浆C．砖砌筑前浇水湿润D．掺有机塑化剂5、在木竹地板中，应进行防腐和防蛀处理的是：(2009，59)A．实木地板面层B．实木复合地板面层C．竹地板面层D．面层下的木龙骨、垫木、毛地板6、下列产品的单价(元/m3)中最贵的是哪一种______。
A．加气保温块600×250×50B．加气块600×250×50C．加气保温块600×250×300D．加气块600×250×3007、浇筑混凝土时，要求混凝土的自由倾落高度不得超过__。
A．1mB．2mC．3mD．一个楼层高度8、为协调所有者与债权人的矛盾，可采取的措施包括__。
A．规定资金的用途B．提供信用条件C．限制新债的数额D．规定担保条款9、建筑地面工程中水泥类整体面层施工后，养护时间不应小于：(2005，57)(2006，57)A．3dB．7dC．14dD．28d10、砂浆应随拌随用，水泥砂浆和水泥混合砂浆必须分别在拌成后多长时间内使用完毕(2001，38)A．3h和4hB．4h和5hC．5h和4hD．4h和3h11、做同一验收批砌筑砂浆试块强度验收，以下表述错误的是：(2010，27) A．砂浆试块标准养护的龄期为28dB．在同一盘砂浆中取2组砂浆试块C．不超过250m3砌体的各种类型及强度的砌筑砂浆，每台搅拌机应至少抽检一次D．同一类型、强度等级的砂浆试块应不少于3组12、卷材防水在屋面铺贴中如退有高出屋面的培体，下列泛水收头处凹槽距屋面找平层的最低高度哪条是正确的(2000，60)A．200mmB．150mmC．100mmD．250mm13、编制概、预算的过程和顺序是__。
2017年造价工程师《土建工程》知识点整理：基础分类
2017年造价工程师《土建工程》知识点整理：基础分类钢筋混凝土基础断面钢筋混凝土基础断面可做成锥形，最薄处高度不小于200mm;也可做成阶梯形，每踏步高300～500mm。
通常情况下，钢筋混凝土基础下面设有素混凝土垫层，厚度100mm左右;无垫层时，钢筋保护层为70mm，以保护受力钢筋不受锈蚀。
钢筋混凝土基础手写板图示钢筋混凝土基础柱下单独基础单独基础是柱子基础的主要类型。
它所用材料根据柱的材料和荷载大小而定，常采用砖、石、混凝土和钢筋混凝土等。
现浇柱下钢筋混凝土基础的截面可做成阶梯形或锥形，预制柱下的基础一般做成杯形基础，等柱子插入杯口后，将柱子临时支撑，然后用细石混凝土将柱周围的缝隙填实。
墙下单独基础墙下单独基础是当上层土质松软，而在不深处有较好的土层时，为了节约基础材料和减少开挖土方量而采用的一种基础形式。
砖墙砌在单独基础上边的钢筋混凝土地梁上，地梁的跨度一般为3～5m。
条形基础条形基础是指基础长度远大于其宽度的一种基础形式。
按上部结构形式，可分为墙下条形基础和柱下条形基础。
墙下条形基础条形基础是承重墙基础的主要形式，常用砖、毛砖、三合土或灰土建造。
当上部结构荷载较大而土质较差时，可采用钢筋混凝土建造，墙下钢筋混凝土条形基础一般做成无肋式;如地基在水平方向上压缩性不均匀，为了增加基础的整体性，减少不均匀沉降，也可做成肋式的条形基础。
柱下钢筋混凝土条形基础当地基软弱而荷载较大时，采用柱下单独基础，底面积必然很大，因而互相接近。
为增强基础的整体性并方便施工，节约造价，可将同一排的柱基础连通做成钢筋混凝土条形基础。
柱下十字交叉基础荷载较大的高层建筑，如土质软弱，为了增强基础的整体刚度，减少不均匀沉降，可以沿柱网纵横方向设置钢筋混凝土条形基础，形成十字交叉基础。
片筏基础如地基基础软弱而荷载又很大，采用十字基础仍不能满足要求或相邻基槽距离很小时，可用钢筋混凝土做成混凝土的片筏基础。
按构造不同可分为平板式和梁板式两类。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2017年造价工程师《土建工程》知识点整理：屋架支
撑
钢筋混凝土实腹式牛腿的构造要求要满足如下要求
(1)为了避免沿支承板内侧剪切破坏，牛腿外缘高
hk≥h/3≥200mm。
(2)支承吊车梁的牛腿，其外缘与吊车梁的距离为100mm，以免影响牛腿的局部承压能力，造成外缘混凝土剥落。
(3)牛腿挑出距离c大于100mm时，牛腿底面的倾斜角
α≤45°，否则会降低牛腿的承载能力。
当c小于等于100mm时，牛腿底面的倾斜角α可以为0。
吊车梁
钢筋混凝土吊车梁的类型很多，按截面形式分，有等截面的T形、工字形吊车梁，元宝式吊车梁、鱼腹式吊车梁、空腹鱼腹式吊车梁等。
(1)T形吊车梁;
(2)工字形吊车梁。
(3)鱼腹式吊车梁。
该种形式的梁受力合理，能充分发挥材料的强度和减轻自重，节省材料，可承受较大荷载，梁的刚度大，但构造和制作比较复杂，运输、堆放需设专门支垫。
预应力混凝土鱼腹式吊车梁适用于厂房柱距不大于12m，厂房跨度12～33m，吊车起重量为15～150t的厂房。
支撑
单层厂房的支撑作用：可以使厂房形成整体的空间骨架，保证厂
房的空间刚度;在施工和正常使用时保证构件的稳定和安全;承
受和传递吊车纵向制动力、山墙风荷载、纵向地震力等水平荷载。
单层厂房的支撑分屋架支撑和柱间支撑两类。
屋架支撑构件主要有：
上弦横向支撑;
上弦水平系杆;
下弦横向水平支撑;
下弦垂直支撑及水平系杆;
纵向支撑;
天窗架垂直支撑;
天窗架上弦横向支撑等。
支撑、系杆构件为钢构件或钢筋混凝土构件。
屋架支撑布置原则
屋架支撑应根据厂房的跨度、高度、屋盖形式、屋面刚度、吊车起重量及工作制，有无悬挂吊车和天窗设置等情况并结合抗震要求等进行合理布置。
①天窗架支撑。
②屋架上弦横向水平支撑。
支撑间距一般不大于60m。
③屋架垂直支撑。
④屋架下弦横向水平支撑。
⑤屋架下弦纵向水平支撑。
⑥纵向系杆。
屋架支撑的类型
包括上、下弦横向水平支撑，上下弦纵向水平支撑，垂直支撑和纵向水平系杆(加劲杆)等。
横向水平支撑和垂直支撑一般布置在厂房端部和伸缩缝两侧的第二或第一柱间上，如图2.1.22所示。
柱间支撑
柱间支撑的作用是加强厂房纵向刚度和稳定性，将吊车纵向制动力和山墙抗风柱经屋盖系统传来的风力经柱间支撑传至基础。
柱间支撑的形式如图2.1.23所示。
