地质导向水平井技术0618
水平井地质导向的难点与技术对策探析
水平井地质导向的难点与技术对策探析发布时间：2021-03-03T06:22:25.831Z 来源：《中国科技人才》2021年第3期作者：房云峰[导读] 随着我们国家油田被大量的开发和利用，油田产量也面临着较大的压力，水平井地质导向技术主要是在录井方面进行全面应用，通过压裂的作业方式，提高气候产量。
大庆钻探工程公司地质录井一公司 163411摘要：随着我们国家油田被大量的开发和利用，油田产量也面临着较大的压力，水平井地质导向技术主要是在录井方面进行全面应用，通过压裂的作业方式，提高气候产量。
相对于普通录井来讲，水平井地质导向工作的效率在不断地增强，对于井洞的曲线轨迹和藏油位置进行有效的跟踪，及时做好相应的技术分析，整体提升油田开发的质量。
但是在实际的工作过程中，水平井地质导向还存在一定的问题，有效解决这些问题，才能促使水平井地质导向的发展。
关键词：水平井；地质导向；难点；技术对策；探析水平井主要是指在垂直或倾斜地钻达油层之后，井的倾斜角度大于85度，井眼轨迹接近水平，和油层保持一定的平行，得以长井段在油层中钻进直到完井的油井。
一般情况，水平井穿过油层井段的长度能够达到100米、1000米以上，最大程度的增加油层的裸露面积，从而提升油井的产量。
虽然水平井在我们国家的地址能源开发利用之中能够起到十分重要的作用，但是，水平井地质导向技术也是具有一定的难度的，通常都会将能源开发工作置于瓶颈之中。
一、地质导向的现状分析地质导向技术是一种比较前沿的技术，使用随钻定向测量数据和随钻地质评价测井数据，通过人机对话的形式来控制井眼轨道的钻井技术。
水平井地质导向技术是以井下实际地质特征来确定和控制井眼轨道的钻井，通过借助随钻定向测量数据和随钻地质评价测井数据进行水平井地质导向，随时的知道钻头周围的地质特征、钻头和地质界面、地层流体界面的大概位置，所以，就能够控制钻头始终在油气层中行进[1]。
和国外某些发达国家相比较，我们国家的水平井地质导向技术起步时间比较晚，整体的技术水平也处于一种探索的阶段，随着我们国家大力引进国外先进技术，近些年来，我们国家的水平井地质导向技术也在不断的向上发展。
论水平井钻井的测井地质导向方法与技术
论水平井钻井的测井地质导向方法与技术摘要：领先的钻井和采油技术-----水平井钻井，对油田的开发具有划时代的意义。
水平井钻井技术的适用性和先进性，是油藏地质研究和钻完井技术、采油作业技术的有机结合，在油田施工作业中发挥更加重要的作用。
积累水平井钻井的经验资料、参照水平井钻井历史数据、建立预测模型归纳地质特征，为以后水平井钻井奠定了坚实的基础。
关键词：水平井应用局限前景一、测井地质导向方法与技术的意义与效益地质导向钻井施工过程中，技术人员将井下动力钻具和可调径稳定器与地质仪器有机的结合起来，使地质参数测量点与钻头之间的距离有效的减短，地层中的变化数据及早的传输上去，这样控制了钻头的轨迹，有效地避开油与气、油与水的分界点，有利于钻头穿行于油气层的上界或下界，降低了开发完井的费用，提高了单油井的产量，从而提高了施工的效益。
油田施工作业中，以前没有引起重视的小油层、断块油层、认为缺乏开采价值的油层随着水平井钻井技术的推广应用，石油公司改变了陈旧的观念，运用先进的水平井钻井科学技术，降低了开发成本，减少了资金投入，对薄油层进行了有效开采提高了效益，提高了勘探开发效率，获得了丰厚经济利润。
二、测井地质导向方法与技术的实际应用钻井工业是以开发地下石油资源为最初目的的，科学技术的发展、长远宏观的眼光、经济观念的改变促使人们改变陈旧的工作方式，追求更高经济效益。
在实际施工过程中，人们逐渐发现普通的直井、定向井在采油中受到很大的局限，不能彻底完整的实现施工目的，投资大、效益低的弊病逐渐显现出来，只有改变以前的采油方式，才能最低限度减少钻井的数量，而开采出最大限度的石油，获得最大的回报，减轻对环境的影响，成为人们关注的热点问题。
随着科学技术的不断推进，而水平井钻井技术的应用，恰恰改变了这一问题，它改变了井身与储层的接触面积，改变了储层的流动条件，水平井段由垂直井段的转变的施工难度由大逐渐变小。
技术人员对钻井过程中的测量技术随物理学中重力场的开发，测量地磁场测量方位角准确性的提高，天体坐标系测量的变化逐渐提升，井眼轨迹得到了有效的控制，针对不同的井眼轨迹状况及时控制并调整井眼轨迹，圆满实现了地质目的。

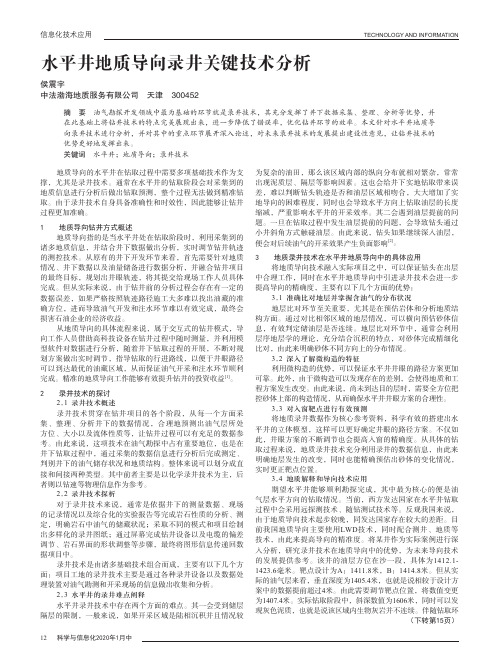

水平井地质导向录井关键技术分析
诸多地质信息，并结合井下数据做出分析，实时调节钻井轨迹 的测控技术。从原有的井下开发环节来看，首先需要针对地质 情况、井下数据以及油量储备进行数据分析，并融合钻井项目 的最终目标，规划出井眼轨迹，将其提交给现场工作人员具体 完成。但从实际来说，由于钻井前的分析过程会存在有一定的 数据误差，如果严格按照轨迹路径施工大多难以找出油藏的准 确方位，进而导致油气开发和注水环节难以有效完成，最终会 损害石油企业的经济收益。
2.2 录井技术探析 对于录井技术来说，通常是依据井下的测量数据、现场 的记录情况以及综合化的实验报告等完成岩石性质的分析、测 定，明确岩石中油气的储藏状况；采取不同的模式和项目绘制 出多样化的录井图纸；通过屏幕完成钻井设备以及电缆的偏差 调节、岩石界面的形状调整等步骤，最终将图形信息传递回数 据项目中。 录井技术是由诸多基础技术组合而成，主要有以下几个方 面：项目工地的录井技术主要是通过各种录井设备以及数据处 理装置对油气勘测和开采现场的信息做出收集和分析。 2.3 水平井的录井难点阐释 水平井录井技术中存在两个方面的难点。其一会受到储层 隔层的限制，一般来说，如果开采区域是陆相沉积并且情况较
为复杂的油田，那么该区域内部的纵向分布就相对繁杂，常常 出现泥质层、隔层等影响因素。这也会给井下实地钻取带来误 差，难以判断钻头轨迹是否和油层区域相吻合，大大增加了实 地导向的困难程度，同时也会导致水平方向上钻取油层的长度 缩减，严重影响水平井的开采效率。其二会遇到油层提前的问 题。一旦在钻取过程中发生油层提前的问题，会导致钻头通过 小井斜角方式触碰油层。由此来说，钻头如果继续深入油层， 便会对后续油气的开采效果产生负面影响[2]。
水平井地质导向技术
海拔深度
（m）
AB水平段方位角94度，井斜角91.4度
地层剖面 （m）
油顶界面 -1867
油顶
-1872
着陆点：井深 2134m,海拔-
1872.14m
油层240m 40m
A
井深2174.38m,海 拔-1872.9m
口袋
B
井拔深-1826387.28.m43m油,底海界面
12 。. .. 。. 131 .. 。. 132 ..
常规水平井
分枝水平井 AB ABAB H0.7
多靶点水平井 成对水平井
侧钻井水平井
水平井技术已是冀东油田成功应用 于边底水油藏的一项开发技术。从2002 年9月21日到2004年11月20日已实施78口 井，涉及11个区块，27个目的层。
地质导向组的作用
2002年 2003年 2004年 合计
2
13
55
78
正钻8 7口井填眼 1口导眼
地质导向技术的应用是水平井成
功实施的关键技术之一，在实践中形
成了自己独特的地质导向方法。
调研
共分四个部分：
提纲
一、水平井概述 二、水平井地质导向方法 三、应用实例 四、问题探讨
水平井是定向井家族的一个分 支。
地质上，水平井是指钻入储集 层部分的井眼轨迹呈近水平状态的 井。
口 袋
A
。.B
..
水平位移m
（1）靶前距的确定： 靶前距的确定在设计中有明确的要求，一
般在A点前30-50m。现场实施过程中，根据靶 前和AB段的地层倾向来确定，效果较好。
当地层下倾和水平状态时，一般靶前距选 在50m左右；地层上倾时靶前距一般选择30m 左右。地层上倾幅度越大，则靶前距越小。 当A点前有井控制或A点距断层较近或过断层 时，一般靶前距在10m左右或直接进入A点。
水平井地质导向技术及其应用
水平井地质导向技术及其应用水平井地质导向技术及其应用水平井地质导向技术是一种先进的钻井技术，它可以在垂直井的基础上延伸一条与地面平行的井道，因此又称为水平井。
这种技术通常用于油气开采、地热能开发、水资源利用和环保等领域，具有高产能、节能、环保、经济等优点，受到了广泛的应用和推广。
一、水平井地质导向技术的原理水平井地质导向技术主要依赖于方位传感器、高精度陀螺仪、电子计算机和钻井举升系统等设备设施，通过计算机的数据处理、控制与管理实现钻探方向的精准控制。
具体来说，钻井过程中方位传感器可以测量钻头在地下的位置和方向，而高精度陀螺仪则可以提供精准的角度和方向数据，计算机将这些数据整合在一起，实时控制导向工具的位置和方向，使得钻井过程达到对地层的精准控制。
二、水平井地质导向技术的应用1. 油气开采领域水平井地质导向技术是石油工业中的重要技术，通过水平井钻探可以扩大钻井范围，提高油气开采效率，降低生产成本。
通常，利用水平井技术，可以避免在地层开采过程中对环境的影响，减少地下水资源的消耗和污染，使石油开采与环境保护更加协调。
2. 地热能开发领域水平井地质导向技术是利用地热能的重要途径。
在地下通过井孔向外释放热量，水平井技术可通过提高地下热水资源开采效率，降低开采成本，使得地热能的利用更加便捷、高效，为节能环保发展做出贡献。
3. 水资源利用领域水平井地质导向技术可以通过地下水的控制性开采，使得利用地下水资源更贴近实际需要，增强水资源的可持续性。
在地下水利用中，通过水平井技术可避免在井口吸取的不洁水质，保证地下水的高质量有效利用。
4. 环保领域水平井地质导向技术可以避免传统石油工业在钻井过程中对环境的污染。
通过控制水平井的延伸方向，避免了地层与井口的影响，减少了对环境的影响，具有很强的污染治理效果。
三、水平井地质导向技术的发展趋势随着水平井技术的日益成熟，未来将越来越广泛地应用在更多的领域中。
随着科技的进步，钻探设备和测量仪器的精度可以得到进一步提高，水平井技术将会更加精准、高效、安全、环保。
关于水平井地质导向的难点分析及技术关键
关于水平井地质导向的难点分析及技术关键随着中国油田的不断开发，油田的产量一直处于压力之下。
然而，水平井的勘探和开发极大地提高了油田的泄油面积，使得油田产量得以提高。
因此，本文主要针对水平井地质导向的难点进行分析，并从两个方面阐述了关键技术，为提高井身质量提供参考。
标签：水平井;技术关键;难点分析引言：水平井本身具有相对复杂的井身结构和特殊的钻井工艺，而在实际开采油田的过程中，给企业带来较大的工作困难。
然而，在开采石油的过程中，为了更好的提高石油开采产量，确保石油稳产高产，我们需要不断分析水平井地质导向工作中的难点，并进行分析，最大程度优化水平井技术。
而运用水平井技术进行钻井工作中，地质导向发挥着重要的作用。
一、水平井地質导向的难点（一）录井数据缺乏准确性与常规钻井相比，水平井的井身结构更加复杂，使得我们在录井阶段难以识别岩屑以及对建立底层剖面的工作开展难度较大。
由于录井资料无法确保其准确性，使得相关人员在应用水平井进行钻井工作时，带来不必要的麻烦，并且在一定程度上影响水平井地质导向的精准。
与此同时，由于地表含油层处于不断变化的阶段，地层结构产生相变，大大降低了水平井录井数据的真实性，然而砂泥岩互层的薄油层需要精准的数据来支持，缺乏录井资料的准确数据，为日后对录井地质导向工作带来不便。
除此之外，在开采油田的过程中，利用水平井进行钻井工作会产生一定的摩擦力，这时，我们利用钻井液减少水平井地质导向中的摩擦力，并加入有机添加剂，虽然减少了摩擦力，但由于钻井液中的物质会影响气测数据，从而导致我们无法根据水平井地质导向来判断含油级别。
（二）着陆点难以控制目前，在水平井钻井工作中，需要有效控制着陆点来提高钻井质量。
由此可见，着陆点对水平井钻井工作有着至关重要的影响，对后期的油田开发也有着重要影响，因此，我们需要加强对着陆点的控制。
但是，由于地层结构复杂多变，在钻井过程中需要考虑邻井的具体信息，如果邻井的信息不清楚或不准确，将会对设计靶心的深度和井筒的实际深度造成很大的误差。
地质录井技术在水平井地质导向中的应用研究
地质录井技术在水平井地质导向中的应用研究发布时间：2023-03-20T05:46:06.302Z 来源：《中国科技信息》2022年第33卷20期作者：郭陶[导读] 石油在我国许多环境资源中发挥着重要作用。
近年来，随着勘探的深入郭陶新疆广陆能源科技股份有限公司 834007摘要：石油在我国许多环境资源中发挥着重要作用。
近年来，随着勘探的深入，勘探结构的复杂性增加了。
目前，我国部分石油生产领域的资源逐渐短缺，增加了石油地区的含水量，使发展变得困难。
而且大部分地区由于岩石的同情心而变得越来越薄。
为了充分利用我国的油井，开发水平井必须是油田勘探阶段的首要任务。
关键词：地质录井技术；水平井地质；导向应用引言在社会发展中，石油是不可缺少的环境资源。
随着油田的不断开发，一些石油资源丰富地区出现了短缺。
油田含水量不断增加，开发困难对油田资源开发产生了很大影响。
油田开发中，利用水平井提高回收率已成为我国油田开发的重要任务。
在油田开发中，录井技术可以用来收集和记录各种信息。
在油井勘探中，地质录井是提高石油生产效率的重要手段。
因此，在水平井[1]扩大地质记录的使用非常重要。
1地质录井技术的内涵地质录井技术主要是井筒勘探技术，利用电子机械技术、计算机技术等多种信息技术，确保勘探过程能及时记录下来，地下石油质量能得到科学合理的评价，米另外，录音技术还包括直接和间接录音，在实际录音时，可以根据现有条件科学选择适当的方法，充分利用录音技术。
地质录井技术是弥补传统技术实际工作中存在问题的新技术，其应用意义重大。
2水平井录井中钻取方式及技术分析2.1钻孔方法钻探方式可根据勘探地质资料及相关测量资料，在水平井录井期间有效测量。
正式开工前，需要收集井角录井、录井、油品试验、地震解释等数据，结合钻井技术项目的具体要求进行有针对性的施工和应用，充分了解井的地质条件，虽然这种方法有一定的空间也有很多缺点。
例如，此钻孔方法可提供相对正确但并非总是正确的资料。
水平井地质导向录井关键技术分析
水平井地质导向录井关键技术分析水平钻井过程中的录井作业主要的作用是充分利用随钻过程中获取的岩性、电性等地质资料对水平钻井进行合理引导。
本文主要针对水平井地质导向录井技术相关概念进行了探讨，并针对水平井地质导向录井的相关关键技术以及具体发展状况进行了深入探讨。
标签：水平井;地质导向录井;关键技术引言水平井地质导向钻井是一项非常复杂的系统性钻井工程，在实际施工过程中必须要通过多项技术协同施工才能完成，录井技术就是其中非常重要的一种。
通常情况下人们会利用地质资料来实现对水平井钻井技术的推视钻取，但是该方法在实际应用过程中存在较大的局限性。
在当前录井技术不断的发展形势下，其能够为钻井施工提供更加准确、具体的技术支持，而要想在钻井施工过程中充分发挥出录井技术的作用，就必须要针对录井技术中的一些关键技术进行深入研究，这样才能进一步提升水平井地质导向录井技术的应用效率。
1 水平井地质导向钻取方式概述所谓的水平井地质导向主要指的是在进行水平井钻井施工的过程中，充分利用地质资料来实现对井眼轨迹调整的目的，水平井施工之前，首先必须要针对整个钻井区域的地质状况、测井以及油藏等进行全面考察，并通过获取资料来实现钻眼轨迹的科学设计，在此基础上才能具体实施钻井工作。
但是在该模式下，并不能够充分保证地质资料的准确性，因此非常容易出现在现有井眼轨迹设计的基础上不能够达到最佳的油藏位置，进而会对后期的开采以及注水作业形成巨大的影响，导致油田企业经济效益下降。
随着整个钻井工程技术水平的不断提升，地质导向钻取方式在钻井施工领域得到了普及应用，也使得水平井钻井工作得到了进一步完善，其充分利用现代化的钻井测井技术、定向钻井工具等相关模型，实现了对水平井钻井过程钻井方案的适时调整，这样就能够让井眼轨迹以及油藏保持最佳位置[1]。
2 水平井地质导向录井技术概述2.1 录井技术水平井地质导向录井技术主要指的是在水平井钻井施工过程中，通过录井技术就能够直接或者间接的获取到水平井井下的资料，并完成相关数据记录，充分利用获取资料数据就能够对油气层的具体位置、油层厚度以及物性等进行判断，这样就能够为钻井施工提供更加科学的技术资料支持。
水平井地质导向技术认识
水平井地质导向技术认识第一部分前言水平井地质导向技术的关键是把以前的几何钻井方式向地质导向钻井的转变。
以前打井，只要钻遇事先确定的几何目标，即使没有发现油层，钻井工作也算大功告成。
地质导向钻井让目标不再固定不变，而是根据储层的位置随时调整，实现了“钻头跟着设计走”到“钻头跟着储层走”的转变。
首先通过对区域地质、地震、测井和油藏资料的综合研究，结合工程施工的要求设计出井眼轨迹，然后交由现场施工人员去实施。
但是钻前研究所使用的资料具有很大的不确定性，往往会导致实钻过程中沿着设计轨迹钻进的水平井不在油藏预期最佳的位置，从而影响了目的层的钻遇效果，以及影响到后期投产后采油或注水效果，进而影响到生产单位的投资回报。
地质导向的过程是互动的钻井方式，地质导向师利用随钻测井，随钻测量，定向工具及导向模型软件，在水平井的钻进过程中不断的调整最初的设计，指挥钻进的方向，将井眼轨迹调整到油藏最佳的位置，以达到最佳的产油（气）或注水效果。
精确的地质导向可帮助油田提高钻井投资的回报。
在水平井钻进的过程中，地质导向人员需要与钻井研究所、录井公司、钻井公司及相关技术人员及时沟通协调。
根据现场掌握的第一手资料及时调整井眼轨迹。
达到施工设计的地质、工程要求。
从事地质导向的地质导向师，需要具有丰富的地质，油藏，测井，地震，及定向井施工知识。
第二部分：地质导向工作流程一、准备阶段1、资料的收集准备阶段包括：设计目的，设计原则，设计风险评估，甲方地质认识，区域构造资料，（油气藏的性质，断层在本井区的分布及认识情况等）地震资料和认识，沉积相的认识，物源的来源方向及特征，砂体的三维二维空间展布情况，区域及本井区油气水分布特征及性质，邻井的测井资料，地质小层数据，邻井的试油数据2、建模阶段：包括：井区的三维模型，所施工井的设计轨迹与地层关系的二维模型3、制定施工实际方案阶段首先由地质导向师制定施工预案，其次把预案与甲方及设计方进行沟通，征求意见，修改施工预案，使预案更完善，从而能有效指导现场施工。
水平井地质导向录井的关键技术分析
水平井地质导向录井的关键技术分析随着全球经济的快速发展，油气资源消耗进一步加剧，目前已探明的油气资源储量正逐渐减少，因此很多国家都开始发展新技术，来提高油气产量和寻找新的油气资源储量。
近些年以来，水平井钻井技术已经成为石油钻井施工中的重要部分，可以大幅度提高单井的产量，是目前公认的较为先进的钻井技术，在各大油田中得到了广泛应用。
标签：录井；地质导向；水平井；钻井；关键技术引言水平井钻井成功的关键与地质导向技术息息相关，其中，录井技术在地质导向中具有十分重要的作用，如何有效地解决水平井施工中地质导向录井的各种问题，使得钻头在油气层中可以进行精确钻进，成为研究人员急需解决的关键问题。
本文以水平井施工中地质导向录井为研究对象，对其进行了一定的分析与研究，以期为上述问题的解决提供一定的思路。
1 录井技术分析1.1 录井技术简介在油气勘探开发过程中，录井是一种十分基础的工作。
录井可以及时获得地下相关信息，然后对这些信息进行迅速分析，从而及时发现地下油气藏。
在钻井时，录井技术使用了各种分析方法，如地球化学、盐矿分析等，对收集到的资料进行观察、分析和研究，然后建立相应的录井地质剖面。
录井技术可以及时发现储层中的油气，然后对其进行分析，在整个石油工程中具有十分重要的意义。
目前，常用的录井技术有工程录井、地化录井以及定量荧光录井等，通过分析和对比各种录井信息，从而提高实际油水层评价的精度。
在水平井钻井施工过程中，地质导向是其中最为关键的技术，而录井技术可以在地质导向的基础上更好的建设水平井。
1.2 录井技术分析通常情况下，录井技术的实施是要结合钻井现场的测井、录井数据来进行综合分析，并以此来对井下岩石的性质进行解释，实现岩性的归位，最终对地层中油气水的产状进行确定；通过录井技术中的各种不同的绘图项目以及格式来进行不同类型录井图的绘制；通过录井设备中的显示设备来直观的显示钻具以及电缆出现误差，并及时的进行校正，同时实现对破碎岩心的处理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
二
准备工作及优势
1.4 彩508井区基本概况
钻井工艺研究院定向井公司
目的层：侏罗系三工河组J1s21 岩 性：主要为粉—细砂岩、中粗砂岩夹细砂岩及砾岩。 地理位置 :距新疆乌鲁木齐市125km；CHW401井距彩508井南偏西558.0m，距 C1600井东偏北112.2m
用构造等值线图预测上下界面
通过该方法，对LUHW1211的A点预测海 拔深度为：-1014.12（该井对应的补心海拔 为502.89m）；对应B点的预测海拔深度为： -1014.22m对应的垂深A点为1517.01m，对应 B点的垂深为1517.11m。实际垂深为1516.5m， 这种预测误差在0.5m左右。用这种方法 作钻前面模型预测比较真实可靠。
09年，定向井公司先后完成了彩南油田CHW06 、CHW08 和陆梁油田LUHW1211三口水平井随钻测井地质导向任务，分 别使用了GE公司的PWR仪器和Halliburton公司的FEWD 仪器， 油层钻遇率井地质导向油层钻遇率统计表
井号 CHW06 LUHW1211 CHW08 设计靶前 位移(m) 252.3m 220m 251m 实钻靶 前位移(m) 257.49 174m 274.34m 设计水平段 井深(m) 150m 199.2m 80m 实钻水平段 钻进井深(m) 2464-2576.82m 1624-1859m 2505-2557m 实钻水平 段长度 112.82m 235m 52m 油层 钻遇率 95.53% 91.10% 100% 油层预测 实钻误差 +0.43m -1.72m -2.4m
二
准备工作及优势
1.5 彩508井区钻遇目的层分析
侏罗系三工河组J1s21 油层发育稳定，有效厚度平 均6.0m， J1s21层内上下 发育两套钙质隔层，横向发 育较为稳定，水平段即为这 两套钙质隔层之间，目的层 上面发育大段泥岩，这对于 我们寻找标志层提供依据。 结合CHW06井、CHW08井 的钻井经验，两套钙质隔层 在测井响应方面特征明显， 钻时等工程参数方面也有很 大差异性，这为我们寻找标 志层提供了有利条件。
钻头接近界面时、随钻测井电阻率会出现极化角特征，并且实时传输出
来的深浅相位电阻率会出现快速分离情形
钻井工艺研究院定向井公司
一 09年地质导向井总结
2、通过研究掌握了较为完善的地质导向技术 2.2估算钻头离层界面距离的方法
FEWD的深电阻率传感器的探测半径R为1.07m@1Ω.m，如下图所示，在井 身轨迹即将进入水平段时，FEWD传感器测量点(A点) 可以相对钻头(C点)提前探 测到下部地层及流体的性质，钻头至地层界面的预测距离称之为地质导向系统的 前探距离(L) 。通过计算，确定钻头与地层间的位置关系，及时预测地层的变化，
提前采取措施，不断调整钻井参数和钻进方式，以最大限度地保证轨迹在油层中
钻进，防止水平段轨迹钻入水淹层或差储集层。 FEWD 的前探距离计算公式为： L = R/tanθ-M
FEWD 前探距离计算示意图
钻井工艺研究院定向井公司
一 09年地质导向井总结
2、通过研究掌握了较为完善的地质导向技术
2.3准确入靶方法
钻井工艺研究院定向井公司
二
准备工作及优势
钻井工艺研究院定向井公司
二
准备工作及优势
1、地质导向准备工作
地质导向人员一直从事测井资料的解释工作，对目的区块的 地质、油藏比较了解。通过收集所钻区块的地质资料，建立钻前 模型，对目的油层进行预测，对钻井过程提供指导。通过三口井 地质导向钻井总结，地质导向人员对地质导向流程和准确入靶以 及轨迹的控制有一定的经验。 对每口井做了详细的钻进预案，这些预案对轨迹的调整作了 详细说明，钻进过程中地质人员详细说明调整初始轨迹姿态，以 及调整轨迹最终姿态，工程人员制定出详细的钻进计划，更好的 控制井眼轨迹
误差分析
靶点 A 预测垂深 1517.01 1517.11 实际垂深 1516.5 1516.65 绝对误差（m） 0.55 0.45
构造等值线预测靶点界面图例
钻井工艺研究院定向井公司
B
一 09年地质导向井总结
2、通过研究掌握了较为完善的地质导向技术 2.2快速识别钻头接近界面随钻测井相应特征(CHW06井)
钻井工艺研究院定向井公司
二
准备工作及优势
2、随钻测井地质导向项目组优势
随钻测井地质导向项目组在地质导向钻井方面，具有 以下优势：
1. 定向井公司有近20年的定向井、水平井施工历史，进行了很多此 方面的研究，曾经完成很多技术要求很高的水平井施工，积累了 丰富的现场施工经验，拥有很多技术水平高、经验丰富的工程技 术人员。 2. 定向工程人员在陆梁油田进行了多年的常规水平井施工，对陆梁 油田的地层情况了解充分，能很好地掌握施工进程。 3. 地质导向工程师一直参与陆梁油田勘探、开发资料的测井资料解 释工作，对陆梁油田白垩系油藏地质特征、测井资料识别油水层 方法等方面有较全面的熟悉和掌握。
L/O/G/O
地质导向水平井技术
定向井公司 测井公司
钻井工艺研究院定向井公司
主 要 内 容
一 09年地质导向井总结 二 准备工作及优势 三 地质导向施工
钻井工艺研究院定向井公司
一
09年地质导向井总结
钻井工艺研究院定向井公司
一 09年地质导向井总结 1、09年三口井地质导向小结
一 09年地质导向井总结
2、通过研究掌握了较为完善的地质导向技术
2.4地层边界反演
初步建立油层边界反演
模型，结合仪器线圈结构
和围岩地层视电阻率的大 小。建立了地层电阻率反
演模型。根据反演结果预
测据地层界面的距离，并 根据当前钻头“姿态”， 综合分析判断钻遇地层的 上、下界面。
LUHW1211随钻地层反演模型
随钻测井资料可视化解释软件
地质建模 数据处理 井眼轨迹 测井曲线 钻井实时监控
构 造 建 模
属 性 建 模
井 斜 数 据 转 换
补 心 、 磁 偏 角 校 正
三 维 立 体 显 示
二 维 平 面 投 影 显 示
地 层 剖 面 模 型 显 示
曲 线 绘 制
测 井 解 释 成 果 图
实 时 曲 线 显 示
钻井工艺研究院定向井公司
一 09年地质导向井总结
3、经验教训
与相关技术人员沟通不够
在LUHW1211井施工中，工程、地质人员没有很好的沟通，致使在 LUHW1211钻井过程中出现失误，随钻测井地质导向是系统工程，必须结 合工程、地质、油藏相关技术人员综合分析得出一套合理化的钻进方案， 在CHW08井我们充分认识到这些不足之处，工程地质人员充分交流沟通， 即时做出判断，利用地质录井获得的信息，验证我们的判断，准确找到油 层，完成了水平段的钻进，油层钻遇率达到了100%。
标志层精细对比技术： 通过对井间地层对比，编制
油层连井剖面，选择标志层实现
探索“地质靶窗”。 在完成CHW08井地质导向 过程中，根据分析结果，提前预 测了目的层可能上移2.5m，并 根据该变化及时调整了钻井方案， 优化了井眼轨迹，最终完成这口 井的地质导向任务。
钻井工艺研究院定向井公司
入靶前的地层精细对比图
K1h2 K1h1
细分为3个砂层
细分为4个砂层 细分为5个砂层
钻井工艺研究院定向井公司 石炭系(C)
二
准备工作及优势
1.3 呼图壁河组各砂层油藏分布特征
油层分布广在K1h23-7油层都发育，每层发育情况不同： K1h23砂组油层主要发育在K1h23-4砂层，其油水界面在海拔-678m，仅在 陆109井和LU3136井连线以东因相变而尖灭。其它地区则分布较为稳定。含油 面积内现有61口井投入开发，为具有边水的岩性构造油藏，纯油区范围比 K1h27-4小，上部发育3～4层透镜体状的薄油层。 K1h24砂组纵向上油层分布较多，砂体连续性较好，各砂体多为构造岩 性油藏。 K1h25砂组油层相对最不发育，多为薄层透镜状岩性油藏。 K1h26砂层组内主要发育两套油层，K1h26-2油层主要分布在油区中部； K1h26-4油层主要分布在油区东部，少量开发井在K1h26投产，生产情况较好。 油藏类型为构造岩性油藏。 K1h27油层主要发育在K1h27-4砂层，在全区内基本连续分布，油区东面 和北面局部地区岩性尖灭。K1h27油层分布范围最大，单砂体内具有相近的油 水界面，为海拔-912m，油藏属于具边水的岩性构造油藏。
一 09年地质导向井总结
LUHW1211井施工情况
顶界面垂深 为： 1516.0m
着 陆 点
增 斜 段
稳 斜 段
钻 穿 上 界 面
降 斜 段
稳 斜 段
油 层 内 部 泥 岩 夹 层
井深1700-1725段，井斜由 90°增加到了90.88°
钻井工艺研究院定向井公司
一 09年地质导向井总结
2、通过研究掌握了较为完善的地质导向技术 2.1钻前模型技术方法
钻井工艺研究院定向井公司
一 09年地质导向井总结
LUHW1211井施工情况
着陆点 1624m
钻井工艺研究院定向井公司
着陆点：测深1624m，依据：从1615m—1624m ：①根据垂深和周围直井 上围岩电阻率值为4Ω .m，目的层电阻率值为10Ω .m，结合随钻测井电阻 率由5Ω .m 升至8Ω .m ；自然伽玛逐渐降低，由93API降为75API，分析认 为测井仪器逐渐靠近上界面。②气测总烃值由3400ppm上升至16075ppm； ③岩屑由泥质粉砂岩变为细砂岩。
钻井工艺研究院定向井公司
二
1.1
准备工作及优势
陆梁油田呼图壁组油藏特征
陆9井区呼图壁河组（K1h23～K1h25）典型油藏剖面图
陆9井区呼图壁河组
油藏构造幅度低（8～ 14m）、含油层系多（局 部区域单井油层多达40个 左右），纵向跨度大（约 800m ） 、 单 油 层 厚 度 薄 （一般小于5m）、连续性 差，且各油层普遍发育边、 底水，油水分布关系复杂， 多为具有底水或边水的岩 性构造或构造岩性油藏。
