舞台机械设计说明
舞台机械配置设计介绍
舞台机械包括：台上机械、台下机械、升降舞台、伸缩舞台、旋转舞台、活动假台口、灯光吊笼、灯光吊片、对开系统、电影银幕架、升降系统、电动吊杆机、双出轴电动吊杆机、单出轴电动吊杆机、一次排绳滚筒式电动吊杆机、手电两用无级调速拉幕机、变频调速拉幕机、电动对开拉幕机。
舞台机械配置设计：
1）会标杆1道：设在台口内侧,用于展示会议标语,突出会议主题（也可起到避免舞台上空进入观众视野范围作用）。
2）舞台大幕1道：位于会标后，大幕的形式有均匀伸缩式、无级调速对开式、匀速对开式、蝴蝶幕等。
3）舞台次幕1道：主体基础同大幕一致，选用的是电动对开式次幕系统；作为舞台主要幕布，其作用主要是用于独唱、演唱、独奏等表演形式的底幕，以及在各种戏剧、戏曲的片段中，利用他的启闭更换布景和道具。
4）背景幕（天幕）1道：类型有升降式吊杆式、串帘式、固定式等。
选用了固定
式背景幕，天幕是为演出中透射幻灯布景用幕。
5）舞台灯光杆5道：灯光杆用来安装舞台灯具，满足不同演出时的灯具更换，省时省力，方便快捷。
在舞台上空顶光杆2道，逆光杆2道，背景灯光杆1道。
6）舞台侧光在舞台灯光中是十分重要的，它的位置安装在侧光灯架内，设置在舞台的左右侧台上空。
7）边幕杆3道、沿幕杆3道：用于吊挂边沿幕，边幕是舞台两侧的幕布，它起到遮盖观众对舞台两侧的视线的作用。
8）景杆14道：景杆用于悬挂场景景幕，为舞台演出的必备机械设备，根据具体情况合理的使用会令演出呈现活灵活现的效果。
舞台机械设计要点
1、大幕正常需要调速，调速方式可以分为无极调速和变频调速两种。
无极调速：通过两组可以改变直径的齿轮或者皮带轮组成，由链条或皮带连接，通过改变齿轮或皮带轮的直径来控制变速比，不能用于扭矩较大的发动机变频调速（用于大场所）：通过改变电源频率调整电动机转速的连续平滑调速方法。
主要用于同步电动机和鼠笼型异步电动机。
2、调速功率：0.75KW/1.1KW/1.5KW 与轨道长度有关3、二幕大拉幕机一般匀速0.4m/s4、舞台吊杆吊点间距：4m~5m参考数值如下表：注释：计算吊点数量要考虑钢杆规格：6m/根。
钢丝绳Φ4.2mm5、灯杆幕杆长度：如舞台台口20m，灯杆幕杆的长度为22m。
即：灯杆或幕杆长度比台口两侧各多出至少一米的长度。
6、舞台机械承重计算：灯杆：600kg/根；幕布吊杆：400kg/根钢结构：按照16#槽钢实际重量计算。
将现场情况（尤其台口宽，台口高，进深）告知徐工，让徐工合计。
总承重为以上承重之和*1.5。
具体承重需与设计院沟通。
根据实际情况增减设备。
7、天桥距栅顶1.5m以内栅顶距屋顶1.5m以内8、幕布设计原则备注：幕间距：2m~2.5m，横幕以及侧条幕是一根幕杆。
备注：天排灯和天幕间距1.4m左右；灯具：每3米一景区（2道灯杆），1.5m一道杆9、灯杆计算：灯杆数量：进深/500mm灯杆删减主次顺序：总吊杆-幕布吊杆-灯杆-景杆预算估算：按照一道电动升降杆价格为10000元合计。
10、舞台栅顶横向主梁：间距2米，到舞台边沿纵向：台口2侧各一根，间距3m~4.5m。
马道：500~600mm宽，距离台口纵梁230mm，马道在吊点和纵梁之间。
舞台机械设计说明

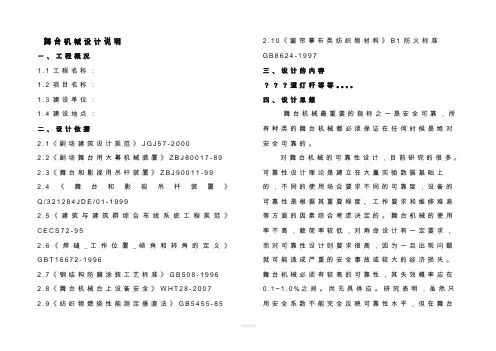

舞台机械设计说明一、工程概况1.1工程名称：1.2项目名称：1.3建设单位：1.4建设地点：二、设计依据2.1《剧场建筑设计规范》J G J57-20002.2《剧场舞台用大幕机械装置》Z B J80017-89 2.3《舞台和影视用吊杆装置》Z B J90011-992.4《舞台和影视吊杆装置》Q/321284J D E/01-19992.5《建筑与建筑群综合布线系统工程规范》C E C S72-952.6《焊缝_工作位置_倾角和转角的定义》G B T16672-19962.7《钢结构防腐涂装工艺标准》G B508-1996 2.8《舞台机械台上设备安全》W H T28-20072.9《纺织物燃烧性能测定垂直法》G B5455-852.10《窗帘幕布类纺织物材料》B1防火标准G B8624-1997三、设计的内容？？？道灯杆等等。
四、设计思想舞台机械最重要的指标之一是安全可靠，所有种类的舞台机械都必须保证在任何时候是绝对安全可靠的。
对舞台机械的可靠性设计，目前研究的很多。
可靠性设计理论是建立在大量实验数据基础上的，不同的使用场合要求不同的可靠度，设备的可靠性是根据其重要程度、工作要求和维修难易等方面的因素综合考虑决定的。
舞台机械的使用率不高，载荷率较低，对寿命设计有一定要求，而对可靠性设计则要求很高，因为一旦出现问题就可能造成严重的安全事故或较大的经济损失。
舞台机械必须有较高的可靠性，其失效概率应在0.1~1.0%之间。
尚无具体应。
研究表明，虽然只用安全系数不能完全反映可靠性水平，但在舞台机械零部件设计中将各参数作为随机变量处理，尚缺乏足够的数据。
所以，将设计参数作为确定量，用强度安全系数或许用应力作为判别依据，通过选取适当的安全系数来近似控制其工作可靠性的要求，仍然是当前舞台机械设计的主导方法。
由于计算结果与实际情况有一定偏差，故必须使计算允许的零部件的承载能力有必要的安全裕量，这就是确定安全系数的基本出发点。
舞台机械方案
舞台机械方案舞台机械在现代舞台剧中扮演着重要的角色，它们能够实现舞台上各种精彩的效果，丰富演出的表现形式。
本文将介绍一种先进的舞台机械方案，旨在提供高度自动化和多功能性，以满足不同类型的舞台演出需求。
一、方案概述现代舞台机械解决方案应具备高度的自动化程度，便于操作和控制，并且能够实现各种复杂的舞台效果。
本方案采用先进的电脑控制系统，配备强大的电动驱动装置和精密的传感器，以确保舞台机械的安全性和可靠性。
二、舞台升降机舞台升降机是舞台机械中最基本的部分，用于升降演员、道具和装置。
本方案的舞台升降机采用双轨道设计，能够同时进行上升和下降操作，提高效率。
升降机的运动速度可调，以适应不同演出节奏的需求。
三、旋转舞台旋转舞台是舞台机械中常见的一种，能够实现演员或道具的旋转移动。
本方案的旋转舞台采用电动驱动装置，能够实现平稳的旋转运动。
同时，配备精准的编码器和传感器，实现准确的定位和控制。
四、升降幕布升降幕布被广泛应用于不同类型的舞台演出中，能够实现场景的切换和效果的呈现。
本方案的升降幕布采用高功率电机驱动，具备快速升降和平稳停止的特点。
同时，采用高精度的光电传感器，实现准确的幕布位置控制。
五、灯光效果灯光效果在舞台剧表演中起到至关重要的作用，能够提升舞台效果和氛围。
本方案的灯光系统采用先进的LED灯具，具备丰富的色彩和光线效果，通过舞台机械的旋转和升降，能够实现多样化的灯光变化，增强演出的视觉冲击力。
六、音效设备音效设备是舞台演出中必不可少的一部分，它能够为观众提供身临其境的听觉体验。
本方案的音效设备采用先进的音频处理技术，配备高质量的音箱和调音台，能够实现立体声和环绕音效的输出，使观众沉浸在舞台剧的音乐和声音中。
七、总控制系统为了实现舞台机械各部件的协调运动和效果的精确控制，本方案采用先进的总控制系统。
该系统采用人机界面，操作简便直观，能够实时监测和调整舞台机械的各项参数。
同时，具备故障检测和自动保护功能，提高舞台机械的安全性和可靠性。
舞台机械设计说明

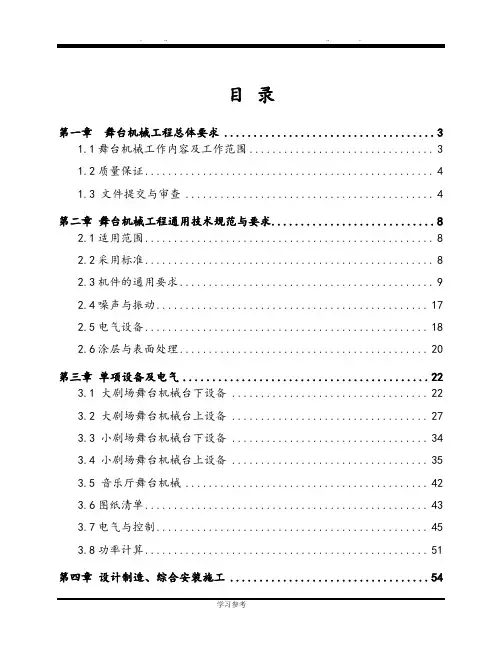

目录第一章舞台机械工程总体要求 (3)1.1舞台机械工作内容及工作范围 (3)1.2质量保证 (4)1.3 文件提交与审查 (4)第二章舞台机械工程通用技术规范与要求 (8)2.1适用范围 (8)2.2采用标准 (8)2.3机件的通用要求 (9)2.4噪声与振动 (17)2.5电气设备 (18)2.6涂层与表面处理 (20)第三章单项设备及电气 (22)3.1 大剧场舞台机械台下设备 (22)3.2 大剧场舞台机械台上设备 (27)3.3 小剧场舞台机械台下设备 (34)3.4 小剧场舞台机械台上设备 (35)3.5 音乐厅舞台机械 (42)3.6图纸清单 (43)3.7电气与控制 (45)3.8功率计算 (51)第四章设计制造、综合安装施工 (54)4.1公司简介 (54)4.2设计制造能力 (54)4.3项目主要成员（施工） (56)4.4工程业绩 (57)4.5主要安装工序 (58)4.6验收 (60)4.7质量控制 (60)4.8服务承诺及技术培训方案 (61)第一章舞台机械工程总体要求1.1舞台机械工作内容及工作范围红河剧院舞台机械工程的主要特点、工艺配置、设备类型、数量和主要规格等内容见第三章单项设备技术。
我们按招标文件的要求，提供整套剧场舞台机械设备及控制系统，并提供为完成全部舞台机械工程的服务。
我们提供的剧场舞台机械设备及控制系统均是全新的，具有技术先进、性能完备、安全可靠、使用操作方便、维修简单的特点，同时，设备的噪声符合剧场演出的标准。
1.1.1我们的责任我们提供技术规范与要求或图纸中所列出的、提及的、计划的或隐含的所有设备、器件、材料和作业，以及为完成安装、调试所需的材料、工具、仪器以及为维持正常运行所必需的技术支持、技术文件和资料，并对其质量负责。
还对工程实施过程中的人员安全（包括意外事故）负责。
我们对所有分包商或合作伙伴的工作及产品质量负责，确保不同分包商制造设备的完整。
舞台机械工艺设计说明
目录一、剧场舞台机械配置要求和引用标准1舞台机械配置要求 (2)2引用标准 (2)二、剧场舞台机械工艺设计说明1总体说明 (3)2台下设备简述 (3)3台上设备简述 (4)三、剧场舞台机械设备单项技术规格1剧场台下设备规格 (5)2剧场台上设备规格 (8)四、剧场舞台机械技术参数一览表1剧场台下设备技术参数一览表 (15)2剧场台上设备技术参数一览表 (16)五、剧场舞台设备投资概算营口文化艺术中心剧场舞台机械方案设计说明一、剧场舞台机械配置要求和引用标准1舞台机械配置要求营口文化艺术中心剧场主要用于歌剧、戏剧等演出，也可用于各种音乐演出、大型会议等，同时又可进行电影放映，即剧场需要满足多用途使用要求。
剧场舞台机械设备的配置应能达到国内同等规模剧院领先水平，具备接待国内外各种类型的剧团演出的能力。
舞台机械配置应做到工艺设计科学、技术性能优良、配置优化实用、运行安全可靠、维修操作方便、经济合理。
并充分考虑与灯光音响、声学装修、建筑结构水暖电等专业的配合。
2引用标准2.1舞台机械设备的设计、采购、制造、安装、调试和验收应满足下列标准、规范的要求：1）剧场建筑设计规范（JGJ57-2000）2）钢结构设计规范（GB50017-2003）3）机械安全急停设计原则（GB16754-1997）4）建设工程施工现场供用电安全规范（GB50194-93）5）机械设备安装工程施工及验收通用规范（GB50231-98）6）起重机设计规范（GB3811-1983）7）起重机械安全规程（GB6067-1985）8）起重机试验规范和程序（GB/T5905-1986）9）起重设备安装工程施工及验收规范（GB50278-98）10）起重机和起重机械技术性能和验收文件（GB/T17908-1999）11）通用用电设备配电设计规范（GB 50055-93）12）谐波管理规定（GB/T14549-93）13）低压配电装置及线路设计规范（GB 50054-95）14）供配电系统设计规范（GB 50052-95）15）电气装置安装工程电气设备交接试验标准（GB50150-91）16）电气装置安装工程电缆线路施工及验收规范（GB 50168-92）17）电气装置安装工程接地装置施工及验收规范（GB 50169-92）18）电气装置安装工程盘、柜及二次回路结线施工及验收规范（GB50171-92）19）电气装置安装工程施工及验收规范（GB50254-50259-96）二、剧场舞台机械工艺设计说明1总体说明剧场采用镜框式箱形舞台结构，由主舞台、两侧侧舞台和后舞台组成。
浅谈大型舞台的舞台机械设计
浅谈大型舞台的舞台机械设计摘要: 大型舞台机械是近十几年来崛起的一门新行业, 目前国内外没有完善的设计规范、规程。
本文介绍了设计指导思想及原则以及舞台工艺布置及设备配置原则，详细谈论了舞台机械设备功能及其应用。
以供大型舞台的舞台机械设计人员参考。
关键词：大型舞台；舞台机械设计引言舞台机械是机电一体化与舞台美术相结合的一门新兴工程, 近几年中央电视台的春节联欢晚会及北京人民大会堂演出的大型晚会都是采用现代化设备与电子技术相结合, 再配以自动控制的声光效果, 使现代的舞台五光十色。
这门新兴的工程值得机电科技设计者不断的挖掘更新提高和发展。
1、设计说明1.1舞台工艺布置及设备配置原则(1) 舞台是导演和表演艺术家向我们提供文化艺术珍品的圣地, 不同的表演艺术对舞台构型及舞台设备、舞台灯光、舞台声学都有不同要求。
某文化艺术中心舞台为镜框台口箱形舞台, 设主舞台、侧舞台, 属大型甲级剧场。
主舞台: 宽27m、深22m、台口净宽18.5m、高11m; 舞台台面标高: + 4.60m;侧舞台: 东西两侧, 每侧宽11m。
舞台工艺布置建立在对舞台表演区的正确分区上, 各剧种中一般以舞剧的表演区为最大, 歌剧的表演区虽然比舞剧浅,但景区往往比舞剧深, 通常21m 台深可满足要求。
所以大剧院舞台, 以大幕线为舞台工艺布置的基准线进行如下分区: 大幕线前的18m 为台口深度区,大幕线后约13.5m 为表演区, 表演区后3.5m 为远景区, 远景区后3m 为天幕灯光区。
( 2) 大型舞台要兼顾话剧、戏曲表演, 这两类剧种要求的表演区深度较浅, 我们将大幕线后5m 设置为剧种表演区。
台面设备的横向车台、升降台等能参加运景设备应设置在3 m 以后。
( 3) 天幕若采用大型背投, 应将它设置在舞台后墙3m 处, 并具有升降功能; 若不采用大型背投, 则按常规紧靠后天桥设置。
( 4) 台上设备和台下设备的配置和布局满足舞台分区要求。
舞台机械系统设计方案
舞台机械系统设计方案临沂人民会堂舞台机械设计方案说明一、前言临沂人民会堂舞台机械设备要求能够满足会议与文艺演出的要求。
舞台机械设备设计方案的原则是：技术先进成熟，安全可靠，经济，美观。
设备选型质量一流，运行平稳，噪声小，操作、维护简便。
现将舞台机械设计方案，呈交业主，敬请业主及各位专家指导。
二、舞台机械设备设计基本工艺条件临沂人民会堂舞台台口宽14.5米，高9米；主舞台深16米，宽19.8米，净空高9米；栅顶层上空设有滑轮层。
三、舞台机械设计内容根据甲方要求以及《剧场建筑设计规范》的要求，设置如下设备（即设计内容）：1.电动均匀收缩对开大幕 MH1.1 1套2.电动吊杆 MH1.2 24道3.电动灯光吊杆 MH1.3 10道4.电动对开二道幕机构 MH1.4各舞台机械设备的详细技术参数参见附表“多功能厅舞台机械设备技术性能表”，舞台机械设备布置参见附图“舞台设备布置图MH00.0/2-1、MH00.0/2-2”。
四、舞台机械设计依据1.甲方提出的设计要求；2.参照国内外同类型舞台设计成果；3.执行和参照的标准、规范如下：1)《钢结构设计规范》GBJ17-882)《剧场建筑设计规范》JGJ57-20003)《剧场舞台用大幕机械装置》ZBJ8007-894)《舞台和影视用吊杆装置》ZBJ80011-865)《起重机设计规范》GB38116)《起重机械安全规范》GB60677)《起重机试验规范和程序》GB59054.机件的通用要求除非另有规定，以下条款适用于我方所提供所有舞台机械设备，包括卷扬机、悬吊设备以及类似设备。
1)用于舞台机械工程系统的所有设备，都尽量采用标准化部件及零件，采用我方及制造厂商生产的标准产品。
在标准产品的某一项技术性能不能满足单项设备技术规范与要求的情况下，将采用制造厂商改造或同意改造的标准产品。
2)设备所用的所有材料都是全新的，材料将符合有关标准并具有出厂检验及质量合格证。
不使用低于设计标准的材料。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
舞台机械设计说明一、工程概况1.1工程名称：1.2项目名称：1.3建设单位：1.4建设地点：二、设计依据2.1《剧场建筑设计规范》J G J57-2000 2.2《剧场舞台用大幕机械装置》Z B J80017-892.3《舞台和影视用吊杆装置》Z B J90011-992.4《舞台和影视吊杆装置》Q/321284J D E/01-1 9992.5《建筑与建筑群综合布线系统工程规范》C E C S72-95 2.6《焊缝_工作位置_倾角和转角的定义》G B T16672-19962.7《钢结构防腐涂装工艺标准》G B508-19962.8《舞台机械台上设备安全》W H T28-20072.9《纺织物燃烧性能测定垂直法》G B5455-852.10《窗帘幕布类纺织物材料》B1防火标准G B8624-1997三、设计的内容？？？道灯杆等等。
四、设计思想舞台机械最重要的指标之一是安全可靠，所有种类的舞台机械都必须保证在任何时候是绝对安全可靠的。
对舞台机械的可靠性设计，目前研究的很多。
可靠性设计理论是建立在大量实验数据基础上的，不同的使用场合要求不同的可靠度，设备的可靠性是根据其重要程度、工作要求和维修难易等方面的因素综合考虑决定的。
舞台机械的使用率不高，载荷率较低，对寿命设计有一定要求，而对可靠性设计则要求很高，因为一旦出现问题就可能造成严重的安全事故或较大的经济损失。
舞台机械必须有较高的可靠性，其失效概率应在0.1~1.0%之间。
尚无具体应。
研究表明，虽然只用安全系数不能完全反映可靠性水平，但在舞台机械零部件设计中将各参数作为随机变量处理，尚缺乏足够的数据。
所以，将设计参数作为确定量，用强度安全系数或许用应力作为判别依据，通过选取适当的安全系数来近似控制其工作可靠性的要求，仍然是当前舞台机械设计的主导方法。
由于计算结果与实际情况有一定偏差，故必须使计算允许的零部件的承载能力有必要的安全裕量，这就是确定安全系数的基本出发点。
通常，舞台机械还应提出设计寿命指标。
以工作年限为单位的寿命指标对舞台机械并不适用，而以工作小时计的寿命更符合实际，8000~10000小时的工作寿命应当是舞台机械设计的基础数据。
舞台机械的安全性指标主要包括设备安全、人身安全和电气安全等三方面，而且，这三个因素相互关联、相互影响，有时是不可分割的。
设备安全是指：舞台机械设备在规定的工作条件下长期使用不产生意外事故的能力；在发生临时故障时能在降低后的技术参数下继续工作的能力；舞台机械设备对非正常工作状态的感知、显示和报警的能力。
这种能力或性能通常是由机械设计本身和电气控制共同完成的；考虑在演出中尽快能排除舞台机械的临时故障的能力，使舞台机械的故障尽量能不影响演出的正常进行。
涉及设备安全的因素很多，主要有以下几个方面：1．足够的安全系数所有机械零部件的选择和设计必须保证在额定载荷和惯性载荷的联合作用下，能可靠的工作并有一定的安全储备，即有足够的安全系数。
安全系数定义为:所有材料的极限应力与零件的最大工作应力之比。
零件的最大工作应力应考虑最大静载荷及动载荷（紧急启制动、碰撞等惯性载荷）作用下产生的应力。
例如:悬挂重物或牵引用的钢丝绳，其安全系数应大于或等于10;起重链的安全系数应大于或等于12;传动链的安全系数应大于或等于10;所有传动系统的部件在选用时应能承受两倍的额定载荷;初略计算时，传动件和受力件的安全系数应大于或等于6，精确计算时其安全系数应符合有关标准或规范对该类零件的规定。
2．合适的刚度舞台机械的主要受力构件应有合适的刚度，以适应舞台表演的需要。
通常，规定受力构件的挠度应小于构件跨度的1/1000~1/800，有时，还对挠度的绝对值作出规定，这些构件必须同时满足这两个要求。
传动件的扭转刚度、压杆的稳定性等应符合有关标准规范的规定。
对升降台来说，为了获得足够的横向刚度，其计算水平载荷不小于垂直运动载荷的1/20。
3．合理的结构和尺寸参数为避免或减少某些机械零件由于结构尺寸不合理而产生过大的附加应力或过早的疲劳破坏，设计时应对其结构尺寸给予足够的重视。
卷扬系统的零部件比较典型，如：卷扬机驱动卷筒的直径应大于钢丝绳直径的18倍，滑轮直径应大于钢丝绳直径的20倍，摩擦传动（曳引式传动）的驱动轮直径应大于钢丝绳直径的40倍等，所有钢丝绳用的配件都要和钢丝绳直径相匹配，钢丝绳接头只能采用那些传递载荷大于80%钢丝绳断裂载荷的接头形式，如：编接接头、合金浇注套管接头、楔型接头、铝合金挤压套管接头和符合规定并正确使用的钢绳绳夹等。
卷筒挡边的高度应大于钢丝绳直径的2倍，单层卷绕的卷筒，至少留有两圈摩擦固定圈，钢绳与卷筒或滑轮的偏角应小于4°等。
4．可靠的安全装置舞台机械设备必须有较完善的安全保护装置，以保证设备运行的安全。
一般设备均设有行程极限开关和超行程开关。
对吊杆卷扬机或类似卷扬机，还要设松绳保护、跳槽或叠绳保护、超速保护、超载（过流）保护等安全措施并能在非常情况之下显示与报警，在出现危险情况后，控制系统只允许设备向降低危险的方向运动。
在设备恢复正常状态后，才能继续原来的运动。
为了安全的目的，舞台机械的制动机构必须是：两台独立控制的制动器（或液压锁），或机构自锁（含减速器自锁）再加一台制动器。
而且，每台制动器均有承担全部传动力矩的能力。
在采用两台制动器时，其中一台是工作制动器，另一台是安全制动器。
5．必要的备用系统或装置设备偶然产生故障时，要有必要的措施能够继续使用（或在降低了的技术参数下继续使用）设备，或是能使设备返回到安全位置。
这些措施包括:辅助传动系统（电动或手动），多点传动系统，计算机控制系统及其元器件的冗余配置等。
设备自带的辅助传动系统常用于乐池升降台、主升降台等，而多台相同设备的辅助传动系统，如吊杆卷扬机房内用于吊杆卷扬机的辅助传动系统，常常是独立的。
多点传动互为备用的系统在转台、辅助升降台和自走式车台上较多应用。
在计算机控制系统中，一些重要的、数量多的元器件如各类变频器多采用冗余配置。
6．有关设计数据和规定由于舞台机械的特殊性，国外标准常常对设计用的数据作具体的或不同于一般机械的规定。
国内虽然尚无具体设计标准，但随着近年来国际交往的日益增多，这些规定也被国内舞台机械设计单位认同。
这些规定有：1）载荷：台下设备的静载荷与固定台面的静载荷相同，大中型剧场为5000N/m2，台下设备运动时的载荷分别为：??升降台：2500N/m2（单层台板或双层台的上台板）?? 1500N/m2（双层台的下台板）??车台：2500N/m2??转台（含车载转台）：2500N/m2 ??乐池升降台：2500N/m2??各类辅助升降台：自重??台上设备的载荷按实际需要确定，无具体规定，但台上主要设备如吊杆卷扬机、轨道单点吊机、自由单点吊机等在国外均有定型产品以供设计选用。
2）传动装置传动装置（含电动机、联轴器、减速器、传动轴等）的计算承载能力应为实际载荷（或额定载荷）的两倍，实际载荷是运行中出现的最大载荷。
3）额外行程一般情况下，舞台机械的总行程应包括正常行程（由行程终止开关控制）、超行程（由超程开关控制）和额外行程组成。
额外行程是指在超程开关动作后，舞台机械停止前所走的距离。
额外行程与机械的速度及惯量有关，一般情况下，速度小于0.1m/s时，额外行程0.07m已经足够。
速度小于0.02m/s的液压传动，油缸采用缓冲设计时，可不设额外行程。
平衡重的额外行程必须保证平衡重不与支撑物碰撞。
4）定位与锁紧台下设备必须能防止升降装置无意运动的任何可能性，对于钢丝强、链条作为承载部件和液压缸直顶而又无液压锁或活塞夹紧装置的结构，必须设置定位锁紧装置，以保证升降台进入静止状态后不会因载荷长期作用而下沉。
5）制动器每个制动器应能够独立承受全部载荷，制动器的制动力只能由重力或弹簧力产生，带式制动器只能用于手动装置。
6）平衡重不允许用弹簧代替平衡重，平衡重应安装在框架内并防止在运动中掉出来。
7）钢丝绳钢丝绳钢丝的最小额定强度应大于或等于1570N/m m2，但如果超过1800N/m m2，则按1800N/m m2计算。
五、设计目标根据？？？？的形状，结合中华人民共和国国家标准，从本厅的实际使用功能出发，力求舞台机械；建筑声学条件与电声光学设计的完美结合。
舞台机械及其控制系统达到：设备先进、操作方便、使用灵活、安全可靠、投入少、效果高。
这一基本标准。
我们仔细领会，多方征求专家意见做出可行方案。
1 .设计宗旨：满足文艺团体演出的要求，保证大中型会议、学术报告兼顾电影放映的正常进行。
技术要求：设计方案严格遵循设计规范、并请专家审核、设备材料严格选达到较高技术指标产品。
2.设计理念：本着专业化，智能化和规范性原则。
专业化原则：舞台机械及控制系统系统选用最好的机械设备控制系统；减速机使用国内优秀品牌。
智能化原则：控制系统选用国际着名品牌设备系统设备，其界面智能化程度极高，稳定、操作方便，保障设备变化的完整统一及艺术性的实现；建立相适应的网络平台，使数据传输更讯捷、更精确，大大提高舞台智能化的运做能力。
规范性原则：所有设备安装技术均严格遵循国家标准规范，以保证其它特殊性团体演出及外来设备的使用方便。
六、设备功能说明一）、常用设备功能说明电动前沿幕（会标）用于悬挂会标的设备，能方便快捷的更换标语等；具有操作简单，灵活适用等特点。
设有行程及过位保护。
技术参数：a、电机功率：2.2K Wb、载荷：400K g（含杆重）c、升降速度：0.3/s对开大幕（可调速）调速大幕是舞台大幕的一种形式，该大幕能无级调速实现大幕开合。
可根据剧情调整快、慢，增强舞台演出的艺术性。
大幕驱动机构安装方便、重量轻、功率小、动作灵活，是舞台大幕的理想驱动机械之一。
技术参数：a、电机功率：1.1K wb、对开速度：0.12~1.2m/sc、悬吊载荷：≦400K g电动景杆电动吊杆是舞台机械中重要的设备之一，同时也是舞台演艺设备中使用最频繁的设备，其主要功能是用于提升布景，道具及横竖条和二道幕机构等，根据使用要求将吊杆分配至各个演出区间。
技术参数：a、载荷：400K g（含杆重）b、速度：0.3m/sc、驱动形式：采用电动卷扬不带配重，钢丝绳单层叠加的方式实现4吊点同时排绳，设有上、下限位，及过位保护装置。
电动吊杆电动吊杆是舞台机械中最常用而且必备的设备之一，是吊挂演出灯具布设顶光的舞台设备。
技术参数：a、载荷：600K g（含杆重）b、速度：0.15m/sc、电机功率：2.2K wd、定位精度：±５㎜（取决与控台）e、驱动形式：采用电动卷扬不带配重，钢丝绳单层叠加的方式实现4吊点同时排绳，设有上、下限位，及过位保护装置。
侧光吊架侧光吊笼是舞台布置侧光灯具的设备。
