人教版八年级物理上册 光学作图 专题训练
人教版八年级物理上册 光学作图 专题训练
1 / 8
光学作图
光学作图是本章的重点，也是中考的必考点之一，光学作图通常包括光的反射作图、平
面镜成像作图、光的折射作图以及透镜作图四类。各类的作图依据及步骤如下：
一、光的反射作图：(1)作图的主要依据——光的反射定律(共面、异侧、等角)。(2)作
反射(或入射)光线位置的一般步骤：①确定入射点；②作法线；③由“反射角等于入射角”
确定反射光线(或入射光线)的位置。(3)确定平面镜位置的一般步骤：①由入射光线和反射光
线作出角平分线即法线，②作法线的垂线确定平面镜的位置。
二、平面镜成像作图：(1)作图的主要依据——平面镜成像的特点(等大、等距、对称、
垂直)。(2)一般题型：①由物作关于平面镜的对称点确定像点，像是虚像，故要画虚线；②
由像作关于平面镜的对称点确定物的位置；③像与物的位置已知，连接像与物的对应点，作
连线的垂直平分线即为平面镜的位置。
三、光的折射作图：(1)作图的主要依据——光的折射规律(共面、异侧、空气中角大)。
(2)一般步骤：①确定入射点；②作法线；③由“空气的光线与法线的夹角较大”确定折射光
线(或入射光线)的位置。
四、透镜作图：(1)作图的主要依据——三条特殊光线。(2)一般步骤：①确定透镜种类；
②确定应用哪条特殊光线。
类型一 光的反射作图
1．画出图1中入射光线AO的反射光线并标出反射角的大小。
图1
2．在图2中，根据给出的反射光线OB画出入射光线AO，并标出入射角的大小。
图2
3．如图3所示，护林员利用一块平面镜使此时的太阳光水平射向山洞中P点，请你通过
作图标出平面镜的位置，并标出反射角的度数。
人教版八年级物理上册 光学作图 专题训练
2 / 8
图3
类型二 平面镜成像作图
4．作出图4中物体AB在平面镜MN中所成的像A′B′(保留作图痕迹)。
图4
5．如图5所示，A′B′是AB在平面镜中所成的像，请画出平面镜的位置(保留作图痕迹)。
图5
6．一棵小树生长在水塘中，图6中用带箭头的线段AB表示小树露出水面的部分。请在
图中画出AB通过水面反射所成的像A′B′。
图6
7．竖起的墙面上有一块平面镜MN，小女孩站在平面镜前，她的脚前有一枚硬币(如图7
中点A所示)，请你利用平面镜成像的特点画出小女孩看到硬币的像的光路图。
图7
8．如图8所示，A、B是点光源S发出的光经平面镜M反射后的两条反射光线，请在图
人教版八年级物理上册 光学作图 专题训练
3 / 8
中标出点光源S和像点S′的位置，并完成反射光路图。
图8
类型三 光的折射作图
9．请在图9中画出光从空气斜射入水中时折射光线的大致位置。
图9
10．图10中OA′是入射光线AO的折射光线，请在图中画出入射光线BO的折射光线OB′
的大致位置。
图10
11．如图11所示，OC为折射光线，根据折射光线作出相应的入射光线和反射光线。
图11
12．2018·河南 如图12所示，一玻璃三棱镜的横截面为等腰直角三角形ABC。一束红
光平行于BC边从S点射入三棱镜，经AB面折射后，又在BC面发生反射，然后恰好从P点折
射后射出。请画出这个传播过程的光路图。
图12
13．如图13所示，光源S发出的一条光线射向水面，在水面处发生反射和折射，反射光
线经过点A，折射光线经过点P，请你作出入射光线、反射光线和折射光线。
人教版八年级物理上册 光学作图 专题训练
4 / 8
图13
14．潜水员在水中A点，看到岸边物体B的像B′，请在图14中画出B′的大致位置，
并画出光路图。
图14
类型四 透镜作图
15．如图15所示，画出a、b两条光线经凸透镜折射后的光路图。
图15
16．如图16所示是射向凹透镜的两条光线，请画出这两条光线通过凹透镜后的折射光线。
图16
17．如图17所示，F为凸透镜L的焦点，OO′为凸透镜的主光轴，AB为射向凸透镜且过
焦点的光线，在凸透镜的右侧有一平面镜MN和主光轴OO′成45°，请画出经凸透镜折射后
和经平面镜反射后的完整光路图。
图17
18．如图18所示，在“探究凸透镜成像规律”的实验中，将蜡烛放在位置A时，观测到
在位置C成倒立、缩小的实像。若把蜡烛移到位置B，试作图找出蜡烛通过透镜的成像位置。
人教版八年级物理上册 光学作图 专题训练
5 / 8
图18
人教版八年级物理上册 光学作图 专题训练
6 / 8
1．如图所示
2．如图所示
3．如图所示
4．如图所示
5．如图所示
6．如图所示
7．如图所示
人教版八年级物理上册 光学作图 专题训练
7 / 8
8．如图所示(答案不唯一)
9．如图所示
10．如图所示
11．如图所示
12．如图所示
13．如图所示
14．如图所示
人教版八年级物理上册 光学作图 专题训练
8 / 8
15．如图所示
16．如图所示
17．如图所示
18．如图所示
阶段类型专训 关于透镜光学作图的四种类型—人教版八年级物理上册习题训练精品PPT13页)
●
2.不仅春风得意的封建宠儿常常以竹 来互相 吹捧或 以竹自 诩，那 些落泊 荒野的 书生和 隐居“ 南山” 、待价 而沽的 名士， 也普遍 寓情于 竹、引 竹自况 。
●
3.在这种独特的文化氛围中，有关竹 子的诗 词歌赋 层出不 穷，画 竹成为 中国绘 画艺术 中的一 个重要 门类， 封建士 大夫在 私园、 庭院中 种竹养 竹以助 风雅， 亦成为 普遍风 气。
感谢观看，欢迎指导！
●
8.造成中西方用香差异的一个很重要 因素， 也是许 多其他 文化差 异的内 在因素 之一， 就是各 自传统 信仰的 不同。 西方多 信仰基 督教， 其次是 伊斯兰 教，二 者与香 的传播 关系并 不大；
阶段类型专训
11．如图甲所示是远处物体在某人眼睛成像的示意图，请 在图乙中画出适当的透镜，使远处物体能成像在视网 膜上。 解：如图所示。
●
1.同其他林木相比，竹子颇有一些 独特之 处，如 虚心、 有节、 清拔凌 云、不 畏霜雪 、随遇 而安等 等。这 些特点 ，很自 然地与 历史上 某些审 美趣味 、伦理 道德意 识发生 契合， 进而被 引入社 会伦理 美学范 畴，成 为君子 贤人等 理想人 格的化 身，并 对中国 传统文 化的发 展产生 深刻的 影响。
阶段类型专训
8．请在图中画出合适的透镜。 解：如图所示。
阶段类型专训
9．(2019·阜新)图中S′为烛焰S的像，请通过作图画出透镜、 标出一个焦点F的位置并完成光路图。 解：如图所示。
阶段类型专训
10．如图所示，是凸透镜成像的一种情况，其中AB是物 体，A′B′是物体AB的像，试在图中适当的位置画上凸 透镜，并大致表示出其焦点的位置。 解：如图所示。
阶段类型专训
人教版八年级上物理专题训练(2) 光学作图
专题训练(二)光学作图类型一光的反射1．(2018·东营)如图所示，一束与平面镜成30°角的光入射到平面镜上，请根据光的反射定律，画出反射光线并标出反射角的度数．【答案】如图所示2．(2018·泰州)根据要求作图：根据图中入射光线画出反射光线．【答案】如图所示3．如图所示，确定平面镜的位置．【答案】如图所示4．在下图中，两块平面镜成垂直放置，请画出光线经两次反射的光路图．(保留作图痕迹)【答案】如图所示5．(2018·内江)如图所示，小明利用一块平面镜使此时的太阳光水平射入隧道内，请你通过作图画出平面镜，并在图中标出反射角的度数．【答案】如图所示类型二平面镜作图6．如下图所示，A′B′是AB在平面镜中所成的像，请画出平面镜的位置(保留作图痕迹)．【答案】如图所示7．(2018·贵州三黔)“画出图中S发出的光线经平面镜反射后过P点的光路．【答案】如图所示8．如图所示，请你利用平面镜成像的知识画出点光源S发出的两条光线经平面镜反射后的反射光线．【答案】如图所示9．(2018·十堰)如图所示，AB、CD是平面镜前一点光源S发出的光线经平面镜M反射后的两条反射光线，请在图中标出光源S和像点S'的位置，并完成光路图【答案】如图所示10．“猴子捞月”的故事同学们耳熟能详．如图所示，若猴子的眼睛用点A表示，空中的月亮用点B表示．请画出猴子看到空中月亮的光路图，并保留必要的作图痕迹．【答案】如图所示类型三光的折射11．(2018·咸宁)如图所示，已知光线AO斜射入水中，O为入射点．请作出其反射光线OB和进入水中的折射光线OC的大致方向．【答案】如图所示12．一束光线斜射入水面O点处，在O点处发生折射后照亮水底A处，作出折射光线．【答案】如图所示13．运钞车车厢内，人眼挨着玻璃砖观察车外，请通过光路作图(保留痕迹)，标出人眼看到车外的范围．【答案】如图所示14．实验台上放置一块较厚的玻璃砖，如图所示．现有一束激光斜射至玻璃砖表面，请你画出玻璃砖上表面反射光线和折射光线光路图，注意用虚线标出法线．【答案】如图所示15．(2018·成都)如图所示，一束激光从空气中射到半圆形玻璃砖上(O为圆心)，发生了反射和折射，请在图中画出：①反射光线；②折射光线的大致方向．【答案】如图所示16．潭清疑水浅，安全记心间．如图所示，A是水池底某点，请作出光线AO的折射光线以及人从岸上看到A的像A′.【答案】如图所示类型四透镜作图17．(2018·重庆)请按要求完成下列作图：在图中，画出平行于凸选镜主光轴的入射光线AB经透镜折射后的光线．【答案】如图所示18．(2018·常州) 透镜左侧有一点光源S发出两条光线，经透镜折射后在右侧的出射光线如图所示，请在图中通过光路作图标出点光源S的位置【答案】如图所示19．如图所示，请画出烛焰上S点发出的两条光线经过凸透镜后的折射光线，并画出发光点S的像点S′(F是凸透镜的焦点，O是凸透镜的光心，光线SP平行于主光轴)．【答案】如图所示20. (2018·聊城)根据入射光线和折射光线，在图中虚线框内画出适当类型的透镜．【答案】如图所示21．请画出图中两条光线通过凸透镜经凸透镜折射后的光线．【答案】如图所示22．(2018·济宁)在图中的实线框内填上一个合适的透镜．【答案】如图所示。
人教版八年级上学期物理 透镜光路作图专题
人教版八上物理透镜光路作图专题1.完成以下光路。
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(9)
(10)
(11)
(12)
2.完成以下光路（P和Pʹ为2倍焦距的位置）。
(1)
(2)
(3)
(4)
(5)
3.在如图甲的方框中填入合适的透镜，并完成图乙中的光路图。
4.如图，一束光线垂直于凸透镜主光轴射向平面镜，在图中画出经过平面镜反射后射向凸透镜的入
射光线和折射光线。
5.如图，凸透镜的主光轴垂直于平面镜，一束平行于主光轴的光先后经凸透镜折射和平面镜反射后，
平面镜前的人看到光束好像是从平面镜后的P点射出（P点在凸透镜的主光轴上）。
请找出凸透
镜的一个焦点F并完成光路图。
6.如图，一条光线与凸透镜主光轴夹角为60∘，斜向上入射到放在主光轴上方的平面镜上，入射光
线与镜面夹角为30∘。
请完成光路图。
7.画出以下两幅图中透镜和焦点的位置（两侧焦点都通过光学作图作出）。
答案
1. 【答案】
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(9)
(10)
(11)
(12)
2. 【答案】
(1)
(2)
(3)
(4)
(5)
3. 【答案】
4. 【答案】
5. 【答案】
6. 【答案】
7. 【答案】。
人教版八年级上册物理重点专题——光学作图(专题突破+过关检测+参考答案)
人教版八年级上册物理重点专题——光学作图方 法 点 拨光学作图的注意事项：(1)要借助直尺、圆规、量角器等工具作图． (2)实际光线、实像画实线；虚像、法线、实际光线的反向延长线、辅助线(如物到平面镜的距离)要画虚线．(3)光线要带箭头,光线与光线之间要连接好,不要断开．(4)作光的反射或折射光路图时，应先在入射点作出法线，然后根据反射角与入射角或折射角与入射角的关系作出相应的光线．(5)当光在玻璃与空气或水与空气两种介质的分界面上发生折射时，处于空气中的那个角较大． (6)在成像的作图题中，物和像要标上箭头和字母． 一、光的反射1．画出图中入射光线AO 的反射光线并标出反射角的大小．2．如图所示，护林员利用一块平面镜使此时的太阳光水平射向山洞中P 点，请你通过作图标出平面镜的位置，并标出反射角的度数．二、平面镜成像3．如图所示，A 、B 是镜前一点光源S 发出的光线经平面镜M 反射后的两条反射光线，请在图中标出点光源S 和像点S'的位置，并完成光路图(保留作图痕迹)．4．作出图中物体AB在平面镜MN中所成的像A'B'(保留作图痕迹)．5．如图所示，A'B'是AB在平面镜中所成的像，请画出平面镜的位置(保留作图痕迹)．6．竖起的墙面上有一块平面镜MN，小女孩站在平面镜前，她的脚前有一枚硬币(如图中点A所示)，请你利用平面镜成像的特点画出小女孩看到硬币的像的光路图．三、光的折射7．如图所示，一束水平光线从空气进入玻璃，在交界处同时发生反射和折射现象，请在图中作出反射光线和折射光线．8．如图所示，OB为一束光线在水面的反射光线，O为入射点．请画出入射光线和其进入水中的折射光线．9．如图所示，请在图中画出两条入射光线通过凸透镜后的折射光线．10．如图所示，请在图中作出两条入射光线经凹透镜折射后的折射光线．11．请在图方框中画出合适的透镜．12．根据入射光线和折射光线，在如图的虚线框内画出适当的透镜．13．根据近视眼的成因及矫正方法，在如图所示的虚线框内画出矫正所需的透镜．14．根据远视眼的成因及矫正方法，在如图所示的虚线框内画出矫正所需的透镜．2．在如图中作出日光灯能照亮的范围及灯光强弱不同的范围．二、光的反射3．如图所示，一束与平面镜成30°角的光入射到平面镜上，请根据光的反射定律，画出反射光线并标出反射角的度数．4．如图所示，AB是由点光源S发出的一条入射光线，CD是由S发出的另一条入射光线的反射光线，请在图中画出点光源S的位置．6．一棵小树生长在水塘中，图中用带箭头的线段AB表示小树露出水面的部分，请在图中画出AB通过水面反射所成的像．7．牙科医生常用一个带杆的小圆镜给病人检查，如图甲所示．图乙为该过程的简化图，请在图乙中画出A点人眼通过平面镜看到病人口腔B点的光路图．四、光的折射9．一束光垂直于玻璃三棱镜的一个面射入，如图所示，请在图中完成这束入射光的光路图．10．如图所示为一半圆形玻璃砖，一束光线从空气中斜射到圆心O处，请你大致画出由空气进入玻璃砖时发生折射现象的光路图(作图时需标出法线)．五、透镜11．请完成光路图．12．如图所示，请画出这束光线经过凹透镜后的折射光线．13．如图所示，F为凹透镜的焦点，OO'为凹透镜的主光轴，AB为经凹透镜折射后的一条平行于主光轴的光线，在凹透镜的右侧有一平面镜NM，它与主光轴OO'成60°角，请画出这条折射光线对应的入射光线和经平面镜反射后的反射光线．15．如图所示，补全入射光线，找出A'的物点A．16．如图所示，S为蜡烛，S'为蜡烛通过凸透镜所成的像，请通过作光路图的方法在图中标出凸透镜(用凸透镜符号表示)和其左焦点F的位置．17．如图所示，是远视眼的矫正原理图，请你在方框内填入合适的光学元件并完成矫正后的光路．18．如所示，是近视眼的矫正原理图，在图中的方框内画出适当的透镜，使像成在视网膜上．参考答案专题突破1．2．3．4．5．6．7．8．9．10．11．12．13．14．过关检测1．2．3．4．5．6．7．8．9．10．11．12．13．14．15．16．17．18．。

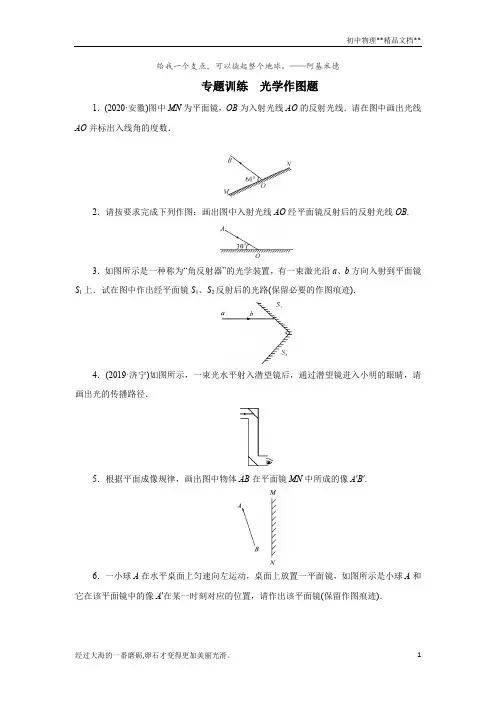

2020年秋季人教版八年级物理上册第四章光现象专题训练光学作图题
给我一个支点，可以撬起整个地球。
——阿基米德专题训练光学作图题1．(2020·安徽)图中MN为平面镜，OB为入射光线AO的反射光线．请在图中画出光线AO并标出入线角的度数．2．请按要求完成下列作图：画出图中入射光线AO经平面镜反射后的反射光线OB.3．如图所示是一种称为“角反射器”的光学装置，有一束激光沿a、b方向入射到平面镜S1上．试在图中作出经平面镜S1、S2反射后的光路(保留必要的作图痕迹)．4．(2019·济宁)如图所示，一束光水平射入潜望镜后，通过潜望镜进入小明的眼睛，请画出光的传播路径．5．根据平面成像规律，画出图中物体AB在平面镜MN中所成的像A′B′.6．一小球A在水平桌面上匀速向左运动，桌面上放置一平面镜，如图所示是小球A和它在该平面镜中的像A′在某一时刻对应的位置，请作出该平面镜(保留作图痕迹)．7．(2019·泰安)如图所示，从点光源S发出的一条光线射向平面镜，经平面镜反射后射向墙壁上的O点处．请作出这条入射光线并完成光路图．8．画出图中S发出的光线经平面镜反射后过P点的光路．9．如图所示，AB、CD是平面镜前一点光源S发出的光线经平面镜M反射后的两条反射光线，请在图中标出光源S和像点S′的位置，并完成光路图．10．(2020·黔东南州)如图所示，一束光线从空气射入水中，在空气和水的分界面上同时发生反射和折射．请在图中作出反射光线，并作出折射光线的大致方向．11．空杯底部有一枚硬币A.由于杯壁的遮挡，眼睛在B处看不到硬币，逐渐往杯中加水至如图所示位置时，眼睛在B处恰好能够看到硬币，请画出人眼看到硬币的光路图(画出一条入射光线及其折射光线即可)．12．(2020·武汉)一束光从空气斜射向这块玻璃，并穿过玻璃进入空气中．请在图中画出这束光进入玻璃和离开玻璃后的光线．(要求标出法线)13．如图所示，一束激光从空气中射到半圆形玻璃砖上(O为圆心)，发生了反射和折射，请在图中画出：①反射光线；①折射光线的大致方向．14．如图所示，水里的光源O发出的一条光线射向水面，在水面处发生反射和折射，反射光线经过P点，折射光线经过A点，请在图中先通过虚线作图找出水面处的反射点，再作出入射光线、反射光线和折射光线．15．如图所示，一玻璃三棱镜的横截面为等腰直角三角形ABC.一束红光平行于BC边从S点射入三棱镜，经AB面折射后，又在BC面发生反射，然后恰好从P点折射后射出．请画出这个传播过程的光路图．16．(2020·广州)如图，光源S发出的一束光从空气射向水面，在容器壁上点P、Q处出现光点，画出上述现象的入射光线、反射光线和折射光线．参考答案1.2.3.4. 5. 6. 7. 8.9.10.11.12.13.14.15.16.清除页眉横线的步骤：点击--插入--页眉页脚--页眉页脚选项，把显示奇数页页眉横线（B)的勾去掉.。

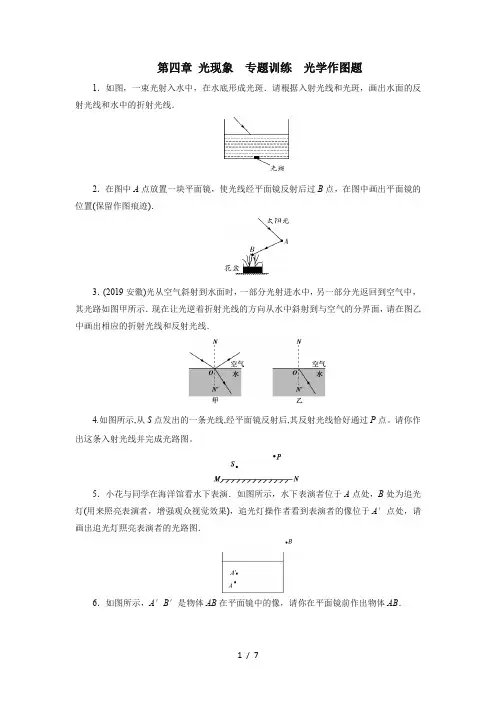

2020年秋季人教版八年级物理第四章光现象 专题训练 光学作图题(答案解析)
