人教版八年级物理上册《第四章光现象》作图专项练习(2)
“光”作图练习
一、画出反射光线、入射光线或平面镜：
二、作出发光点S点的像：
S ·
S·
三、已知像的位置作出物体S的位置：
S/· S/·
四、画出S在平面镜中所成的像：
·S
·S
五、作出物体所成的像：
A
B
六、作出光源S的位置 A
B C
人教版物理八年级上册：第四章 光现象 专题复习(附答案)
word版 初中物理
1 / 24 专题1 光现象作图
类型1 光的反射作图
1．在图中，根据给出的入射光线AO画出反射光线OB，并标出反射角的度数．
2．如图所示，一束光线与水平方向成60°角，请你放置一块平面镜使它的传播方向变为水平向右，画出平面镜的位置，并标出反射角的度数．
3．潜望镜中两块平面镜平行放置且与水平方向成45°夹角，已知一条沿水平方向的入射光线，作出光在潜望镜中的光路．
4．如图所示是一种称为“角反射器”的光学装置，有一束激光沿ab方向入射到平面镜S1上．试在图中作出激光经平面镜S1、S2反射后的光路(保留必要的作图痕迹)． word版 初中物理
2 / 24
类型2 根据平面镜成像的特点和原理作图
5．如图所示，A′B′是物体AB在平面镜中所成的像，根据平面镜成像的特点在图中画出平面镜(保留作图痕迹)．
6．一棵小树生长在水塘中，图中用带箭头的线段AB表示小树露出水面的部分．请在图中画出AB通过水面反射所成的像A′B′.
7．画出图中S发出的光线经平面镜反射后过P点的光路．
word版 初中物理
3 / 24
8．如图所示，AB、CD是平面镜前一点光源S发出的光线经平面镜M反射后的两条反射光线，请在图中标出光源S和像点S′的位置，并完成光路图．
类型3 光的折射作图
9．如图所示，一束光线从空气斜射到水面时发生反射和折射，图中为反射光线，请作出入射光线、法线和大致的折射光线．
10．如图所示，一束光射向一块玻璃砖，并穿过玻璃砖．画出这束光进入玻璃和离开玻璃后的光线(注意标出法线)．
人教版八年级上学期第四章光现象作图专项练习(无答案)

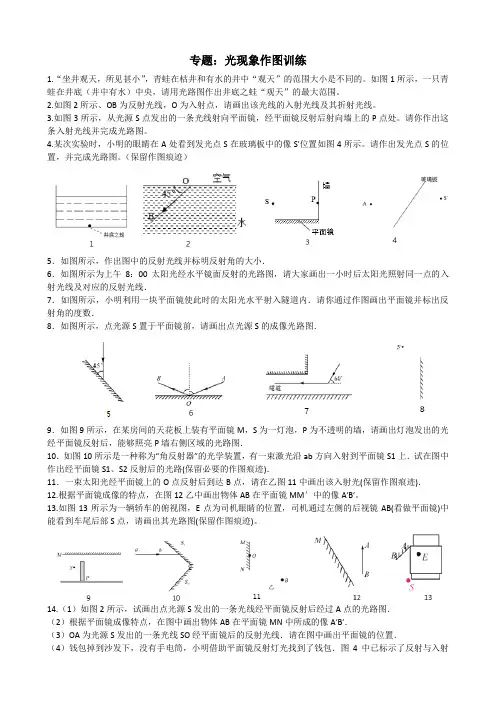

专题：光现象作图训练
1.“坐井观天，所见甚小”，青蛙在枯井和有水的井中“观天”的范围大小是不同的。如图1所示，一只青蛙在井底（井中有水）中央，请用光路图作出井底之蛙“观天”的最大范围。
2.如图2所示、OB为反射光线，O为入射点，请画出该光线的入射光线及其折射光线。
3.如图3所示，从光源S点发出的一条光线射向平面镜，经平面镜反射后射向墙上的P点处。请你作出这条入射光线并完成光路图。
4.某次实验时，小明的眼睛在A处看到发光点S在玻璃板中的像S'位置如图4所示。请作出发光点S的位置，并完成光路图。（保留作图痕迹）
5．如图所示，作出图中的反射光线并标明反射角的大小．
6．如图所示为上午8：00太阳光经水平镜面反射的光路图，请大家画出一小时后太阳光照射同一点的入射光线及对应的反射光线．
7．如图所示，小明利用一块平面镜使此时的太阳光水平射入隧道内．请你通过作图画出平面镜并标出反射角的度数．
8．如图所示，点光源S置于平面镜前，请画出点光源S的成像光路图．
9．如图9所示，在某房间的天花板上装有平面镜M，S为一灯泡，P为不透明的墙，请画出灯泡发出的光经平面镜反射后，能够照亮P墙右侧区域的光路图．
10．如图10所示是一种称为“角反射器”的光学装置，有一束激光沿ab方向入射到平面镜S1上．试在图中作出经平面镜S1、S2反射后的光路(保留必要的作图痕迹)．
11．一束太阳光经平面镜上的O点反射后到达B点，请在乙图11中画出该入射光(保留作图痕迹)．
12.根据平面镜成像的特点，在图12乙中画出物体AB在平面镜MM′中的像A′B′。
13.如图13所示为一辆轿车的俯视图，E点为司机眼睛的位置，司机通过左侧的后视镜AB(看做平面镜)中能看到车尾后部S点，请画出其光路图(保留作图痕迹)。
14.（1）如图2所示，试画出点光源S发出的一条光线经平面镜反射后经过A点的光路图．
（2）根据平面镜成像特点，在图中画出物体AB在平面镜MN中所成的像A′B′．
人教版八年级物理第四章光现象作图题专题训练(无答案)
光现象作图题专题训练 1．请在图中用作图的方法表示人眼看到挡板右侧的范围．
2.如图所示，MN表示置于山顶的一块平面镜，B点表示广场上被照亮的某一位置。
（1）一束太阳光经平面镜上的O点反射后到达B点，请在乙图中画出该入射光（保留作图痕迹）
（2）若入射光在纸面内绕O点转过6度，则平面镜MN需绕O点转过 度，才能使反射光仍然照射到B点。
3．太阳光以与水平地面成300角的方向射到井口。为使光能照亮井底，在图中画出平面镜的位置。
4.完成下列光路图，并标明反射角的大小。
5.在图中画出平面镜的位置
6．如图所示的两条反射光线是由镜前的某一发光点S射出的光经平面镜反射的结果。请在图中作出发光点S的位置，并补画对应的入射光线。
7．如图所示，小明通过一平面镜看到了桌子下面的小球．图中画出了入射光线和反射光线，但未标出光的传播方向，在图中用箭头标出光的传插方向，并根据光的反射定律画出平面镜．
8．如图所示，小明利用一块平面镜使此时的太阳光水平射入隧道内．请你通过作图画出平面镜并标出反射角的度数．
9.如图所示，一束光沿AO方向斜射到平面镜上，画出入射光线的反射光线，并标出反射角大小．
10.欲使用一平面镜将与水平面夹角为30°的入射光沿水平方向射出，请你用作图的方法确定平面镜放置的位置．（保留作图痕迹）
11.如图所示是一种称为“角反射器”的光学装置，有一束激光沿a、b方向入射到平面镜S1 上．试在图中作出经平面镜S1、S2 反射后的光路，并保留必要的作图痕迹．
12.如图所示，小聪通过一平面镜看到小猫要偷吃小鱼．图中画出了入射光线和反射光线，但未标出光的传播方向．请你在图中用箭头标出小聪看到小猫偷鱼吃时的光的传播方向，并根据光的反射规律画出平面镜．
13.如图所示，O′是O在平面镜中成的像，在图中画出平面镜的位置，并画出线段AB在该平面镜中的像．
14.如图所示，A′O′是AO在平面镜中成的像，请你大致作出平面镜的位置．
2020年秋季人教版八年级物理上册第四章专题训练光现象作图
word版 初中物理

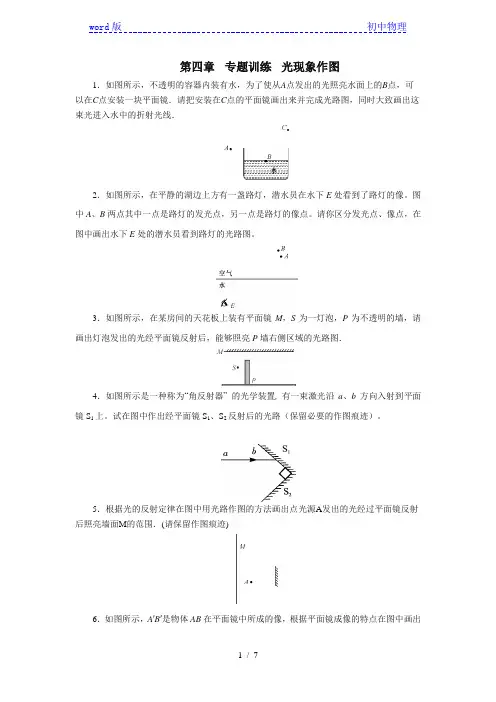

1 / 7 第四章 专题训练 光现象作图
1．如图所示，不透明的容器内装有水，为了使从A点发出的光照亮水面上的B点，可以在C点安装一块平面镜．请把安装在C点的平面镜画出来并完成光路图，同时大致画出这束光进入水中的折射光线．
2．如图所示，在平静的湖边上方有一盏路灯，潜水员在水下E处看到了路灯的像。图中A、B两点其中一点是路灯的发光点，另一点是路灯的像点。请你区分发光点、像点，在图中画出水下E处的潜水员看到路灯的光路图。
3．如图所示，在某房间的天花板上装有平面镜M，S为一灯泡，P为不透明的墙，请画出灯泡发出的光经平面镜反射后，能够照亮P墙右侧区域的光路图．
4．如图所示是一种称为“角反射器” 的光学装置, 有一束激光沿a、b方向入射到平面镜S1上。试在图中作出经平面镜S1、S2反射后的光路（保留必要的作图痕迹）。
5．根据光的反射定律在图中用光路作图的方法画出点光源A发出的光经过平面镜反射后照亮墙面M的范围．(请保留作图痕迹)
6．如图所示，A′B′是物体AB在平面镜中所成的像，根据平面镜成像的特点在图中画出 word版 初中物理
2 / 7 平面镜（保留作图痕迹）。
7．如图所示，一束光水平射入潜望镜镜口后，通过潜望镜进入小明的眼睛。请画出光的传播路径。
8．(聊城中考)如图所示，画出物体AB在平面镜中的像A′B′。
9．(连云港中考)如图所示，小明在房间的A点通过平面镜看到了坐在客厅沙发上B点的爸爸，请画出此现象的光路图。
10．(盐城中考)在如图碗中加满水后刚好看到硬币右边缘，画出恰好看到右边缘的一条光路。
11．如图，水面下的潜水者眼睛在E处，他观察空中的小鸟S，看起来小鸟在S′处，画出一条光线表示成像原理。
(完整版)初二物理光现象作图专项练习题
45º 45º 初二物理光现象作图与探究题专项练习题
一、光沿直线传播作图
1、如图1所示，在房间内的A点能看到室外的景物，请通过作图画出在A点能观察到窗外景物的范围。
2、如图2所示，小孔前有一物体AB，请画出AB经过小孔成像的光路图，并在光屏MN上标出AB所成的像
二、光的反射作图
1、画出反射光线，并标出反射角的大小
2、画出入射光线，并标出入射角的大小
3、完成反射光路
4、确定平面镜的位置 图-1 图-2
水 空气
5、如图3所示，小聪通过一平面镜看到小猫要偷吃小鱼。图中画出了入射光线和反射光线，但未标出光的传播方向。请你在图中用箭头标出小聪看到小猫偷鱼吃时的光的传播方向，并根据光的反射规律画出平面镜。
图-3
图-4 图-5
6、如图4示，何祥通过一平面镜看到了桌子下面的小球。图中画出了入射光线和反射光线，但末标出光的传播方向。在图中用箭头标出光的传插方向，并根据光的反射定律画出平面镜．
7、小明要用平面镜将一束太阳光反射到竖井中（如图5所示），请在图上作出平面镜的位置，并计算：镜面与水平面夹角为_________。
三、平面镜成像作图
1、画出物体在镜中的像
2、画出物体的位置
3、确定平面镜的位置
4、利用平面镜成像的特点完成反射光路（1、2图并确定点光源的位置） 水平面
5、如图6所示，夏天的一个傍晚，有一个小孩站在池塘边看到了水中有一轮弯弯的月亮。请你运用光学知识作图说明这个小孩为什么能看到水中的明月。（保留作图的痕迹）
6、如图7，S是发光点，MN是平面镜，请作出由S发出的经平面镜反射后过A点的光线。
7、如图8，已知点光源S及其在平面镜中的像点 ，入射光线SA，作出平面镜并把光路补充完整。
四、光的折射作图
1、画出反射光线，标出反射角的大小，并大致画出折射光线
人教版八年级上册第四章光现象作图专题 无答案
人教版八年级上册第四章光现象作图专题 无答案
1 / 4 图1 图2 图3 第四章光现象作图专题
1．如图1所示，在地面上竖直立一长杆AB
，图中带箭头的线是一条照到地面的太阳光线，请你作出长杆在地面上的影长。
2.画出图2中放置平面镜的位置。
3.如图3所示，太阳光线与地面成60°角，要用一平面镜将太阳光垂直反射倒井底，请画出镜面的位置，平面镜与水平面所成的锐角为 。
4.如图所示，A、B是镜前一点光源S发出的光线经平面镜M反射后的两条反射光线，请在图中标出点光源S和像点S′的位置，并完成反射光路图．
5.画出图中人眼通过平面镜M看到桌底下球的光路．
6.一束光线斜射到水面发生反射和折射，请在图中画出它的反射光线和大致的折射光线． 人教版八年级上册第四章光现象作图专题 无答案
2 / 4
7.图1是一束光从空气垂直射入玻璃砖内，请画出这束光从玻璃砖射出后折射光线的大致位置。
8、如图所示，平面镜前有一点光源S，S发出的一束光线被平面镜反射后经过A点，请作出该光线的光路图．
9．如图所示，S是一个发光点，S’是它在平面镜中成的像，SA是S发出的一条光线，请在图中画出平面镜的位置和SA经平面镜反射后的光线。
9．如图所示的a、b是经平面镜反射后的反射光线，画出对应的入射线。
人教版八年级上册第四章光现象作图专题 无答案
3 / 4
10.如图是一束光从空气垂直射入玻璃砖内，请画出这束光从玻璃砖射出后折射光线的大致位置。
11.如图，由发光点S发出的光射到水面上，同时发生反射和折射，反射光线经过A点，试在图中画出入射光线、反射光线和折射光线。
12.如图所示，、 是在水中的物点发出的光经水面折射后的两条光线，用、分别表示该物点（或像点）和它的像点（或该物点）。（1）其中A表示_____ 。（2）完成该物点的成像光路图
第四章光现象专题训练光现象作图21—22学年人教版八年级物理上册
第四章 专题训练 光现象作图
1．为平面镜，为入射光线，请你在图中画出法线和入射光线的反射光线 。
2．如图所示，根据反射光线请在图中画出入射光线和折射光线。
3．(1)图甲中，小华站在路灯下（可看作点光源），请画出小华在地面上形成影子的光路，并标出影子的范围。
(2)图乙中，室内一盏电灯通过木板隔墙上的两个小洞，透出两条细小光束。请用作图法确定室内电灯S的位置。
4．根据光的反射定律，在图中完成潜望镜中的光路。
5．如图所示，渔民看到水中S′处有一条鱼，为了叉到鱼，他们不是对准图中的S′，而是对准位置更深的S叉去。因为S才是鱼真实的位置，S′处是鱼的像的位置。请你在图中作出由S发出经过水面后射入人眼的光线。 AOONAOOB
6．已知反射光线和入射光线，请确定平面镜的位置。
7．电视遥控器不一定只有正对电视机才可以进行遥控。图中从遥控器S点发出的红外线（一种光）经墙壁MN反射后射入电视机的接收窗口P，试根据平面镜成像的知识画出其光路图。
8．（1）作出图中物体AB在平面镜中的像。
（2）图中S为镜前一发光点，发出的光经镜面反射后有一条经过A点，试作出这条光线。
（3）如图，一束光斜射入玻璃砖，画出这束光进入玻璃和离开玻璃后的径迹。
（4）如图所示，小聪通过一平面镜看到小猫要偷吃小鱼。图中画出了入射光线和反射光线，但未标出光的传播方向。请你在图中用箭头标出小聪看到小猫偷鱼吃时的光的传播方向，并根据光的反射规律画出平面镜。
9．如图为一半圆形玻璃砖，O为圆心，请画出光线AO通过玻璃砖后传播的大致路径。
10．已知下图所示是一点光源S发出的光射向平面镜，请根据平面镜成像的特点，在图中确定点光源S及其像S′的位置，并完成光路图。
11．周末，小梦同学和妈妈去商店买鞋、小梦穿着新鞋站在平面镜MN前观看穿鞋效果，如图所示。请你画出小梦同学的眼睛在B点看到新鞋A点在平面镜中所成像的光路图______。
2020年秋季人教版八年级物理上册第四章光现象专题训练光学作图题
初中物理**精品文档**
经过大海的一番磨砺,卵石才变得更加美丽光滑。 1 给我一个支点，可以撬起整个地球。——阿基米德
专题训练 光学作图题
1．(2020·安徽)图中MN为平面镜，OB为入射光线AO的反射光线．请在图中画出光线AO并标出入线角的度数．
2．请按要求完成下列作图：画出图中入射光线AO经平面镜反射后的反射光线OB.
3．如图所示是一种称为“角反射器”的光学装置，有一束激光沿a、b方向入射到平面镜S1上．试在图中作出经平面镜S1、S2反射后的光路(保留必要的作图痕迹)．
4．(2019·济宁)如图所示，一束光水平射入潜望镜后，通过潜望镜进入小明的眼睛，请画出光的传播路径．
5．根据平面成像规律，画出图中物体AB在平面镜MN中所成的像A′B′.
6．一小球A在水平桌面上匀速向左运动，桌面上放置一平面镜，如图所示是小球A和它在该平面镜中的像A′在某一时刻对应的位置，请作出该平面镜(保留作图痕迹)． 初中物理**精品文档**
经过大海的一番磨砺,卵石才变得更加美丽光滑。 2
7．(2019·泰安)如图所示，从点光源S发出的一条光线射向平面镜，经平面镜反射后射向墙壁上的O点处．请作出这条入射光线并完成光路图．
8．画出图中S发出的光线经平面镜反射后过P点的光路．
9．如图所示，AB、CD是平面镜前一点光源S发出的光线经平面镜M反射后的两条反射光线，请在图中标出光源S和像点S′的位置，并完成光路图．
10．(2020·黔东南州)如图所示，一束光线从空气射入水中，在空气和水的分界面上同时发生反射和折射．请在图中作出反射光线，并作出折射光线的大致方向．
11．空杯底部有一枚硬币A.由于杯壁的遮挡，眼睛在B处看不到硬币，逐渐往杯中加水至如图所示位置时，眼睛在B处恰好能够看到硬币，请画出人眼看到硬币的光路图(画出一条入射光线及其折射光线即可)．
12．(2020·武汉)一束光从空气斜射向这块玻璃，并穿过玻璃进入空气中．请在图中画出这束光进入玻璃和离开玻璃后的光线．(要求标出法线)
初中物理八年级光现象作图专项练习(含答案)
- 1 - 光现象作图专项练习（含答案）
1.在如图中，根据平面镜成像特点画出物体AB在平面镜MN中所成的A′B′。
2.画出图中入射光线经平面镜反射后的光线。
3.如图，光源S发出的一束光从空气射向水面，在容器壁上点P、Q处出现光点，画出上述现象的入射光线、反射光线和折射光线；
4.一束光线从空气垂直射向玻璃砖，穿过玻璃砖后从另一表面射出，请在图中画出该光路图（不考虑光的反射）。
5.有一工作间，人在B处要想看到外间A处的花盆，需要在某处安装一块平面镜。请把平面镜C画到合适的位置，并完成由B看到A的光路（只需在图中画出一条光的完整路径）。
6.一条入射光线与镜面的夹角为30°，作出反射光线，并标出反射角的大小。
- 2 - 7.小明站在池水旁观赏游鱼，恰好看见一架飞机飞过，分别用 A 代表小明的眼睛、B 代表看到的鱼、C
代表看到的飞机，请画出小明看见鱼和飞机的光路图，并用“D”大致标出鱼在池水里的实际位置。（保留必要的作图痕迹）
8.根据平面镜成像特点画出点光源S发出的光经平面镜反射后过A点的反射光线。
9.如图所示，利用一块平面镜使太阳光水平射入隧道内，请你通过作图画出平面镜，并在图中标出反射角的度数。
10.如图所示，在清水池底水平放置一平面镜，一束光射向水面的A点，经水折射和平面镜一次反射后射向水面的B点，请作出该过程的光路图。
11.如图所示，有一束光从空气斜射入水中，MN为法线，请你画出它的反射光线和折射光线｡
12.请在图中画出物体AB在平面镜中所成的像A'B'。
- 3 - 13.光从空气斜射向玻璃，发生反射和折射。请完成光路。并标出反射角的度数。
14.如图所示，光线垂直射入水面，水里有个平面镜，请画出此题的光路图。
15.如图所示，a、b两条光线是由同一发光点S发出的经平面镜反射后的光线，试根据平面镜成像特点，作出发光点S的位置。
人教版八年级上学期物理第4章光现象作图强化训练有答案
人教版八年级上学期物理第4章光现象作图强化训练有答案
1 / 6 人教版八年级上学期物理第4章光现象作图强化训练有答案
姓名：__________ 班级：__________
一、作图题（共15题）
1.在图中画出电线杆在太阳光下的影子。
2.根据光的反射规律作出反射光线OB的入射光线AO；
3.如图所示，一细光束射到平面镜MM'的O点处，请根据光的反射规律画出它的反射光线，标明反射角大小。
4.请画出图物体AB在平面镜中所成的像A＇B＇。
5.如图所示，S'为发光点S在平面镜MN中所成的像，请在图中画出发光点S的位置，并画出一条由S点发出，经平面镜反射后通过P点的光线。 人教版八年级上学期物理第4章光现象作图强化训练有答案
2 / 6
6.光线L射到某平面镜上，使其沿水平方向传播，如图所示。请在图中画出所需平面镜的位置并画出入射光线；
7.如图所示，请根据反射定律作图，找到两条反射光线的入射光线及点光源S的位置，保留作图痕迹。
8.一圆形蓄水池装满水，水面与地面相平，在池的中心正上方B处悬挂着一盏灯，一人站在岸边，设A处为人眼，作出灯发出的光经水面反射后进入人眼的反射光线。（保留辅助线）
9.如图所示，画出发光点S发出的光经平面镜反射后，经过P点的光路图。
10.如图所示，是一条经水面反射后的光线。请在图中画出其入射光线及与人射光线对应的折射光线的大致方向。
11.一束光线AO与水平方向成30°角斜射到平静的水面上。 人教版八年级上学期物理第4章光现象作图强化训练有答案
3 / 6
⑴在图中画出入射光线AO的反射光线OB；
⑵在图中画出入射光线AO的折射光线OC的大致方向。
12.如图，光线AO由玻璃斜射进入空气，作出反射光线和大致的折射光线。
13.如图所示，光线AO从空气中斜射向水面，请画出它的折射光线的大致位置和反射光线。
14.如图，水中有一发光点A2 ，人在空气中看到A2在水中的位置为A1 ， 请画出A2发出的光进入人眼的光路图。
