塑料编织袋工艺指标
塑料编织袋工艺指标
塑料扁丝,塑编行业简称:扁丝,也有称为切割纤维,它是生产塑料编织物的基本材料,扁丝由特定品种的聚丙烯,聚乙烯树脂经熔融挤出成膜,然后,纵向分切成条,诸条同时加热牵伸取向后定型,最终卷绕成扁丝纱锭,供织造编织物.
扁丝工艺包括:原料改性,共混,着色,填充,配制,防老化,防降解问题,挤出过程的温度,压力,流量调节控制及挤出过程的流变行为,功耗,产率问题,牵伸过程的牵引比,吹胀比,牵伸比,结晶冷却,取向,热处理定型问题,卷绕过程中的成型及纱锭的质量检测等技术问题.
扁丝工艺,又称造纱工艺,它是塑料编织物生产的第一道工序,也是最重要的一道工序.
扁丝生产工艺方法按成膜方法分有两种,管膜和平膜,按成膜后冷却方式分有,空冷,水冷和间冷,按牵伸加热方式有热板,热辊,热风,按纱锭卷绕成型分有,集中摆线卷绕,单锭力矩电机卷绕,磁力矩卷绕.
3-1.扁丝生产工艺技术指标主要分四类:
3-1-1.是物化改性指标,主要有共混改性,混配比,功能助剂添加比,废旧再生料掺混比.
3-1-2.是物性流变指标,主要有牵伸比,吹胀比,牵伸比,回缩比.
3-1-3.是机械性能指标,主要有拉断力,相对拉断力,断裂伸长率,线速度,线密度偏差.
3-1-4.是公差尺寸指标,主要有扁丝厚,扁丝宽等.
3-1-1.改性混料比及百分率:
扁丝生产工艺方法按成膜方法分有两种,管膜和平膜,按成膜后冷却方式分有,空冷,水冷和间冷,按牵伸加热方式有热板,热辊,热风,按纱锭卷绕成型分有,集中摆线卷绕,单锭力矩电机卷绕,磁力矩卷绕.扁丝原料中常添加一些改性剂或是功能母料及废旧再生料等,可用两种指标.
3-1-1-1.混料比,某添加组分和主要原料的重量比例称混料重量比.
3-1-1-2.添加百分率,某添加组占总体各组的重量百分数,称添加重量百分率.
3-1-2.流变牵引比,吹胀比,牵伸比,回缩比:
3-1-2-1.牵引比是挤出膜牵引速度与从膜口挤出速度之比,它不仅用于平膜,也用于管膜,通过控制牵引比,使膜在牵引方向上略有取向作用.牵引比的控制是控制挤出膜冷却后的厚度唯一有效的手段.因为一台挤出机的模口间隙基本固定,调节量较小,一般情况下,牵引比保持在4-8为宜.
3-1-2-2.吹胀比,吹塑时,管膜吹出的膜泡直径和原来的模口直径的比,叫吹胀比.显然平膜没有吹胀比问题.从理论上看,吹胀比越大,则薄膜的横向拉伸定向作用越好,拉伸强度越好,但实际上产中不能太高,以免引起蛇形摆动,均匀程度下降,膜厚不等,出现皱褶等.一般情况下吹胀比控制在2.0-3.5之间,最大不超过8位宜.
3-1-2-3.牵伸比,扁丝牵伸时,单位长度分割丝(坯丝)所牵伸的长度倍数,或者描述为牵伸(二牵)速度与牵引(一牵)速度的比值为牵伸比.牵伸比是扁丝生产中最重要的工艺指标.牵伸比也称牵伸倍数,拉伸比.扁丝的牵伸是在熔点温度以下进行的单向拉伸,拉伸过程是取向过程,以便扁丝获得高强度和其他物理机械性能.一般情况下,牵伸比控制在4-7倍,特殊需要的扁丝,牵涉比柯达11倍.
3-1-2-4.回缩比,是指扁丝牵出速度和牵引速度的比值.从生产工艺需要上看,牵出速度要低于牵引速度,给边丝二次加热定型一个回缩量,使扁丝应力消除,获得较强的拉力和优良的伸长率.回缩比,又称定型比.一般情况下,回缩比在0.96-0.99之间.
3-1-3.扁丝线密度,相对拉伸负荷,断裂伸长率:
3-1-3-1.扁丝线密度,是表征线性物体单位长度的质量.线密度越大,拉断力越大.在塑编中,扁丝的线密度是衡量塑料编织物总体强度的基本要素.按GB/T8946中附录A的规定,用纱框测长仪去100M扁丝,称重精确到0.1克.
3-1-3-2.相对拉伸负荷,又称相对拉断力,是指每tex的扁丝的拉断力,对于每根扁丝,由于它的密度和厚薄各不相同,因而拉断力不同.但是相对拉伸负荷大小基本上趋于相近.因为相对拉伸负荷是与扁丝宽度和厚度无关的物理强度指标.它的大小取决于原料的温度,牵伸比,定型,冷却,结晶等因素.国标中规定相对拉断力大于等于0.32N/tex.
3-1-3-3.断裂伸长率,是指扁丝拉伸时有效标线部分(两夹具间)拉断时长度增加量与初始有效标线部分(两夹具间)长度的百分比,断裂伸长率是衡量扁丝韧性(弹性)指标.具有较大的断裂伸长率,表征扁丝抗冲击时有一定的单性伸长,不会立即脆断.因而断裂伸长率大,在同等拉断力条件下,其跌落试验次数可能较多.国标中要求断裂伸长率为15-30%.
3-1-4.扁丝宽与厚:
3-1-4-1.扁丝宽度,是指分割丝经过牵伸后的宽度,它决定了编织物的编织密度.对于塑料编织袋和复合塑料编织袋,国标中推荐了三种常用编织密度(径密*纬密),即36*36,40*40,48*48根/10cm.这三种编织密度也适用其他编织物,按这三种编织密度,扁丝的宽度理论计算为:2.78mm,2.5mm,2.08mm.在生产扁丝过程中要按客户要求的编织密度控制扁丝的宽度.
3-1-4-2.扁丝厚度,是指分割丝牵伸后的厚度.厚度决定了编织布单位面积重量.同时,如果扁丝宽度已经确定,扁丝的厚薄就是扁丝线密度的决定因素.
3-2.编织袋编织工艺指标: 3-2-1.编织密度及编织密度公差．
3-2-1-1.编织密度是指100mm×100mm编织物,经纬纱的根数.国家标准GB/T8946-1998中规定,"将袋摊平,在袋子的上,下两个对角处圈定100mm×100mm两方块,方块外边与袋边线相距100mm,目测方块的经,纬根数,取平均值,计数时当讫点最后不足一根时,按一根计."国家标准中规定了编织密度的同时,规定了密度公差.编织密度主要取决于包装产品,由用户决定.
常用的编织布密度是36×36根/10cm,40×40根/10cm,48×48根/10cm.
3-2-1-2.编织密度公差.
编织密度公差是指比给定标准编织密度多处或减少扁丝的根数.
3-2-2.编织布单位面积质量.
编织布的单位面积重量是以平方米克重数来表示的,是编织布的一项重要技术指标.平方米克重数主要取决于经纬密度和扁丝的厚度,平方米克重数影响编织布的拉伸强度,载荷能力,平方米克重数是生产企业控制成本的一个主要环节.
3-2-3.编织布拉伸负荷.
拉伸负荷也称抗拉强度,拉伸强度.对于编织布克承受经向和纬向两个方向的拉伸负荷,故称经向,纬向拉伸负荷.
3-2-4.幅宽.
各种编织布幅宽直接影响制袋工序.对于筒布用折经表示幅宽,折经等于圆周长的一半.
幅宽回缩率,所有编织布织造卷取后的宽度,在展卷切割,印刷,缝合后,制成袋子的宽度都要略小于卷取时的宽度,我们称幅宽回缩.
3-2-5.手感.
PP扁丝编织物手感较厚实,挺阔,粗硬些.
HDPE扁丝编织物手感较软,润滑,不致密.
在PP扁丝料中添加钙质母料,手感挺阔,PP中少加HDPE会使其柔软些.
扁丝窄,编织的平,手感柔软,扁丝宽,编织布时折叠丝多,手感粗糙.
3. 塑料编织工艺指标:
3-3.编织袋涂复工艺指标.
GB/T8947-98和GB10803-89分别规定了涂复袋和涂复布的技术质量标准.它们有相同之处,也有不同之处,原因是对编织袋和编织布的应用要求不同,指标也略有不同.1998年修改为推荐标准后,比原来的GB8947-88更科学,更完善.
3-3-1.尺寸系列及公差.
3-3-1-1.复合塑料编织袋.
复合塑料编织袋的有效宽度系列是450-700mm,每50mm为一个档,宽度公差为±15至-10mm.袋的有效长度供需双方决定,公差为±15至-10mm,复膜厚度公差为±0.005mm.
3-3-1-2.复合塑料编织布.
编织布的宽度在2m以下每匹布为100m或是200m,宽度公差为0至+10mm,长度公差不允许负偏差.宽度2m以上每匹布为50m或是100m,宽度公差为0-20mm,长度公差不允许负偏差.
3-3-1-3.单位面积质量及机械强度.
编织布涂复后的单位面积质量和拉伸负荷,剥离强度.编织袋剥离强度为3.0N/3cm,编织布剥离强度为2.5N/3cm.有一种实验剥离力的方法,那就是用胶粘带贴于涂复的膜上,然后撕拉胶粘带,不能把编织布和膜分开为合格,即达到了剥离强度.这种方法非法定检测效力.
3-4.编织袋制袋工艺指标:
编织袋制袋工艺是塑编的最后一道工序,它包括,印刷,切割,缝合,打包等几个主要环节.
3-4-1.缝制工艺指标.
3-4-1-1.缝合强度指标.
这项指标是制袋的最重要,最关键指标.在塑料编织袋GB/T8946和复合塑料编织袋GB/T8947国家标准中,明确了缝边向和缝底向,的拉伸负荷.影响缝合强度的主要因素是缝合线的种类和型号,针距大小,线迹,卷边或折边缝合线到袋边的尺寸,热切和冷切方式等.塑编企业应当制定这些影响因素的控指标.对于集装袋,国家标准中规定,主体连接部的抗拉强度必须达到基本强度的67%以上,底部连接部的抗拉强度必须达到基本强度的42%以上.对于插口水泥袋的上封口,建议视同缝底向强度处理,对于纸袋缝底向的强度,一般是达不到指标的,故建议改为糊底袋.对于复膜冷切割袋,建议采用卷边处理,因为冷切边缘的缝线可能从经丝中连同纬丝撕出.对于无强度要求的编织袋上口锁边一周,针距可密,线可细.
3-4-1-2.尺寸公差.
对于塑料编织袋和复合塑料编织袋的长度和宽度公差同样是+15mm和-10mm.对于不符合宽度公差的筒布,在制袋工序中筛出,等待处理.对于粘中缝袋,长度公差是指缝合后的有效长度,剪切时留做缝.做缝量的大小由卷边,折边,上口折边的具体情况确定.集装袋的尺寸公差是: 1m以下为20mm,1m以上是30mm.
3-4-1-3.印刷图文.
塑编印刷主要是凸版印刷,印刷图文位置公差,印刷图文清晰度,印刷图文色彩等.塑料产品国家标准中没有明确规定,有的标准中仅要求印刷清晰.因而塑编企业要根据用户要求制定企业印刷标准.制定企业标准时,要考虑自己印刷设备种类,印刷油墨种类,印刷能力等.BOPP凹版印刷有待标准规.
3-4-1-4.外观质量.
塑料编织袋,复合塑料编织袋,集装袋,水泥袋,所有外观质量欠缺并非都是制袋工序造成的.但是,制袋工序是最后一道工序,也是质量把关的最后一道工序.
3-4-2.粘合工艺指标.
3-4-2-1.粘合强度指标.
塑编产品的国家标准中没有明确规定粘合强度指标.因而塑编企业可以根据用户要求和相关标准来制定企业标准.我们推荐按国家标准GB/T8947中的粘合向拉伸强度来制定企业标准.它不仅适用于各
编织袋的生产工艺

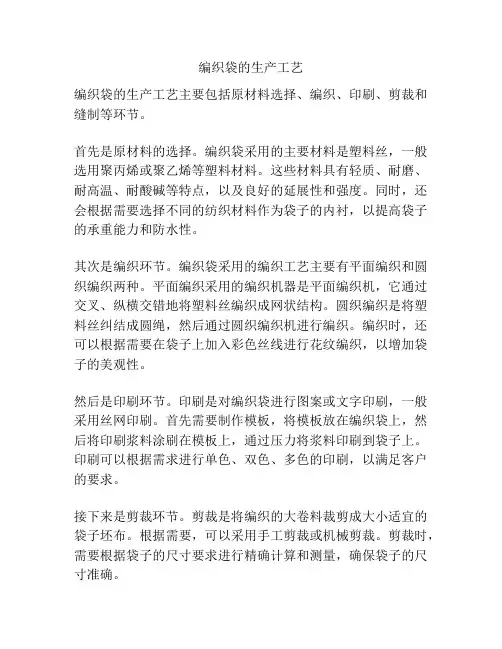

编织袋的生产工艺
编织袋的生产工艺主要包括原材料选择、编织、印刷、剪裁和缝制等环节。
首先是原材料的选择。编织袋采用的主要材料是塑料丝，一般选用聚丙烯或聚乙烯等塑料材料。这些材料具有轻质、耐磨、耐高温、耐酸碱等特点，以及良好的延展性和强度。同时，还会根据需要选择不同的纺织材料作为袋子的内衬，以提高袋子的承重能力和防水性。
其次是编织环节。编织袋采用的编织工艺主要有平面编织和圆织编织两种。平面编织采用的编织机器是平面编织机，它通过交叉、纵横交错地将塑料丝编织成网状结构。圆织编织是将塑料丝纠结成圆绳，然后通过圆织编织机进行编织。编织时，还可以根据需要在袋子上加入彩色丝线进行花纹编织，以增加袋子的美观性。
然后是印刷环节。印刷是对编织袋进行图案或文字印刷，一般采用丝网印刷。首先需要制作模板，将模板放在编织袋上，然后将印刷浆料涂刷在模板上，通过压力将浆料印刷到袋子上。印刷可以根据需求进行单色、双色、多色的印刷，以满足客户的要求。
接下来是剪裁环节。剪裁是将编织的大卷料裁剪成大小适宜的袋子坯布。根据需要，可以采用手工剪裁或机械剪裁。剪裁时，需要根据袋子的尺寸要求进行精确计算和测量，确保袋子的尺寸准确。
最后是缝制环节。经过剪裁之后，袋子的坯布可以开始缝制。缝制一般采用缝纫机进行，根据袋子的不同款式和结构，进行不同的缝制工艺。例如硬顶袋需要在底部加入袋底，并通过缝纫机与袋子的身体连接，同时加入手柄。而袋口可以通过热熔胶双折缝或机械缝制等方式完成。
综上所述，编织袋的生产工艺包括原材料选择、编织、印刷、剪裁和缝制等环节，每个环节都需要严格控制生产过程，确保袋子的质量和外观。在生产过程中，还应该注重环保和节能的原则，尽量避免污染环境，保护生态环境。
塑料编织制品的国家标准要求

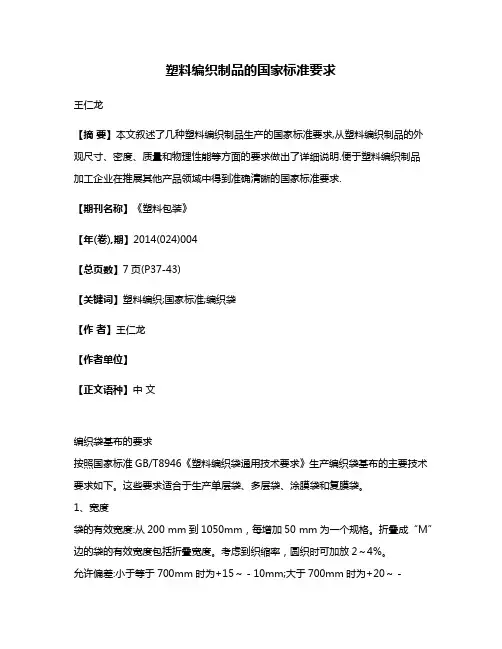

塑料编织制品的国家标准要求
王仁龙
【摘 要】本文叙述了几种塑料编织制品生产的国家标准要求,从塑料编织制品的外观尺寸、密度、质量和物理性能等方面的要求做出了详细说明.便于塑料编织制品加工企业在推展其他产品领域中得到准确清晰的国家标准要求.
【期刊名称】《塑料包装》
【年(卷),期】2014(024)004
【总页数】7页(P37-43)
【关键词】塑料编织;国家标准;编织袋
【作 者】王仁龙
【作者单位】
【正文语种】中 文
编织袋基布的要求
按照国家标准GB/T8946《塑料编织袋通用技术要求》生产编织袋基布的主要技术要求如下。这些要求适合于生产单层袋、多层袋、涂膜袋和复膜袋。
1、宽度
袋的有效宽度:从200 mm到1050mm，每增加50 mm为一个规格。折叠成“M”边的袋的有效宽度包括折叠宽度。考虑到织缩率，圆织时可加放2～4%。
允许偏差:小于等于700mm时为+15～－10mm;大于700mm时为+20～－10mm。
2、编织密度
袋的经密度和纬密度分别可分为20根/100mm、26 根/100mm、32 根/100mm、36 根/100mm、40根/100mm、48根/100mm。经密度和纬密度允许不等。
经密度和纬密度公差为－1根。
特殊编织密度供需双方协商。
3、外观质量
断丝:经、纬扁丝交错处不应同时断丝。
清洁:油或其他明显污点，每平方米内50mm2以下的不应多于3处，50mm2以上的不应有。
其他外观质量供需双方协商。
4、袋的单位面积质量偏差
袋的单位面积质量偏差为±7%。
5、拉伸负荷
拉伸负荷见表1。
表1 拉伸负荷(N/50mm)项目型号LA型 TA型 A型 B型 C型经向 ≥360 ≥460
≥565 ≥665 ≥820纬向 ≥340 ≥440 ≥535 ≥635 ≥780
6、生产食品袋
按QS认证要求注意圆织机和生产人员卫生达到标准。
7、其他
尽管下道工序的涂复、缝合或粘合等技术指标不属于圆织控制，但是与圆织略有关联，应配合质量控制。
编织袋拉力国标
编织袋拉力国标
全文共四篇示例，供读者参考
第一篇示例：
编织袋是一种常见的包装材料，通常用于包装货物、食品等物品。它的主要优点是轻便、环保、经济，并且可以多次使用。而编织袋的质量好坏主要取决于它的拉力，也就是承受重物时不易破裂的能力。为了保障编织袋的质量，制定了编织袋拉力国标。
编织袋拉力国标是指国家规定的关于编织袋的拉力标准，用来规范生产和销售中的编织袋质量。根据国标，编织袋的拉力可以分为静态拉力和动态拉力，分别用于评估编织袋在静态条件和动态条件下的承重能力。
静态拉力是指编织袋在静止状态下承受重物时的拉力，通常用N（牛顿）单位来表示。编织袋的静态拉力要求越高，说明它在承受重物时不易破裂。根据国标，不同种类的编织袋对应的静态拉力标准也有所不同，制造商在生产时需要按照国标的要求进行检测，确保编织袋的质量符合标准。
动态拉力则是指编织袋在运输和使用过程中承受重物时的拉力。编织袋在运输途中可能经历颠簸、挤压等情况，动态拉力的要求就更为重要。编织袋在承受动态拉力时，要能够保持稳定的承重能力，不易破裂，确保货物的安全运输。 除了静态拉力和动态拉力，编织袋拉力国标还规定了编织袋的拉伸性能、耐磨性能等指标。这些指标综合考虑了编织袋在不同环境和使用条件下的表现，为厂家和用户提供了量化的参考标准。
遵守编织袋拉力国标对于生产厂家和消费者都有重要意义。对于生产厂家来说，严格按照国标要求生产，有利于提升产品质量，保障用户的安全和权益；对于消费者来说，选择符合国标要求的编织袋，可以保证所购商品的安全性和质量，避免因编织袋质量问题导致货物损坏或事故发生。
编织袋拉力国标的制定和执行，对于提升编织袋的质量和安全性具有积极的意义。厂家和用户应加强对国标的理解和遵守，共同维护编织袋市场的健康发展和用户权益。【2000字】
第二篇示例：
编织袋是一种常见的包装材料，广泛用于农业、建筑、化工、食品等行业。编织袋的质量直接关系到包装和运输过程中物品的安全性，所以编织袋的质量标准也尤为重要。编织袋拉力国标是对编织袋的品质进行评定和监管的重要标准之一，下面我们来详细了解一下编织袋拉力国标。
塑料编织袋生产流程
塑料编织袋生产流程
1.原料准备：塑料编织袋的主要原料是聚丙烯（PP）颗粒，还可以加入一些添加剂，如着色剂、抗紫外线剂等。首先，需要购买聚丙烯颗粒，并保证其质量达到生产要求。
2.熔融挤出：将聚丙烯颗粒放入注塑机的料斗中，通过加热和融化的过程，将固体颗粒转变成流动性的熔融状态。然后，利用螺杆和模具将熔融的聚丙烯挤出，并在模具的两侧冷却，形成薄膜。
3.横纬编织：将挤出的聚丙烯薄膜送入编织机，通过机器的横纬编织部分进行编织。横纬编织是指将薄膜切成一定宽度的细长条，然后将这些条纤维交叉编织在一起，形成编织网。
4.切割和压平：经过横纬编织后的塑料编织网还具有一定的厚度，需要经过切割和压平工序。首先，将编织网按照需要的长度进行切割。然后，将切割好的编织网放入压平机，通过热压将编织网的厚度压平，使其更加均匀。
5.印刷和拉伸：经过压平后的编织网可以进行印刷工序，在编织网上印刷所需的标识、图案等。印刷完后，需要对编织网进行拉伸，提高其强度和耐用性。拉伸通过机器将编织网在一定拉力下进行拉伸，使其更加紧密。
6.制袋和包装：经过上述步骤后，编织网可以进行制袋工序。将拉伸好的编织网根据需要的尺寸，通过制袋机进行封口和裁切，制成塑料编织袋。最后，对塑料编织袋进行分类、装箱和包装，准备发货。
塑料编织袋的生产流程主要包括原料准备、熔融挤出、横纬编织、切割和压平、印刷和拉伸、制袋和包装等步骤。这些步骤相互依赖，共同完成塑料编织袋的生产过程。通过合理的控制每个环节的质量和工艺参数，可以生产出高质量的塑料编织袋。
编织袋原料(PP)的注塑工艺

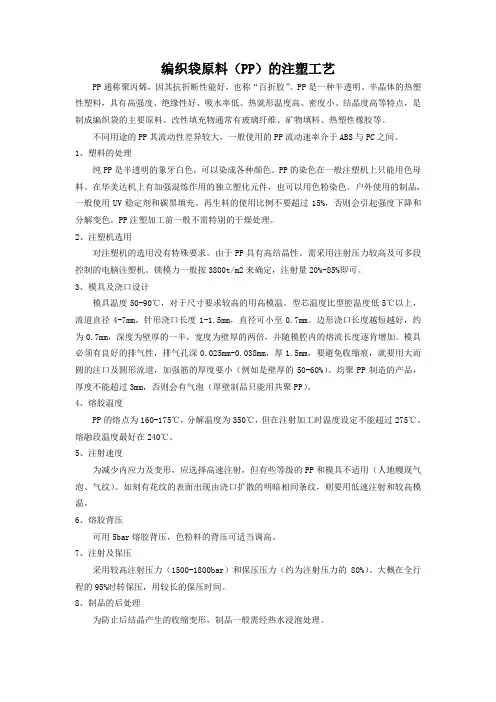

编织袋原料（PP）的注塑工艺
PP通称聚丙烯，因其抗折断性能好，也称“百折胶”。PP是一种半透明、半晶体的热塑性塑料，具有高强度、绝缘性好、吸水率低、热就形温度高、密度小、结晶度高等特点，是制成编织袋的主要原料。改性填充物通常有玻璃纤维、矿物填料、热塑性橡胶等。
不同用途的PP其流动性差异较大，一般使用的PP流动速率介于ABS与PC之间。
1、塑料的处理
纯PP是半透明的象牙白色，可以染成各种颜色。PP的染色在一般注塑机上只能用色母料。在华美达机上有加强混炼作用的独立塑化元件，也可以用色粉染色。户外使用的制品，一般使用UV稳定剂和碳黑填充。再生料的使用比例不要超过15%，否则会引起强度下降和分解变色。PP注塑加工前一般不需特别的干燥处理。
2、注塑机选用
对注塑机的选用没有特殊要求。由于PP具有高结晶性。需采用注射压力较高及可多段控制的电脑注塑机。锁模力一般按3800t/m2来确定，注射量20%-85%即可。
3、模具及浇口设计
模具温度50-90℃，对于尺寸要求较高的用高模温。型芯温度比型腔温度低5℃以上，流道直径4-7mm，针形浇口长度1-1.5mm，直径可小至0.7mm。边形浇口长度越短越好，约为0.7mm，深度为壁厚的一半，宽度为壁厚的两倍，并随模腔内的熔流长度逐肯增加。模具必须有良好的排气性，排气孔深0.025mm-0.038mm，厚1.5mm，要避免收缩痕，就要用大而圆的注口及圆形流道，加强筋的厚度要小（例如是壁厚的50-60%）。均聚PP制造的产品，厚度不能超过3mm，否则会有气泡（厚壁制品只能用共聚PP）。
4、熔胶温度
PP的熔点为160-175℃，分解温度为350℃，但在注射加工时温度设定不能超过275℃。熔融段温度最好在240℃。
5、注射速度
为减少内应力及变形，应选择高速注射，但有些等级的PP和模具不适用（人地幔现气泡、气纹）。如刻有花纹的表面出现由浇口扩散的明暗相间条纹，则要用低速注射和较高模温。
编织袋常识大全(打印版)
来源 中国塑编网
塑料编织袋（无复膜编织袋）
它的生产工艺流程是:编织布通过印刷，切割，缝制，成为编织袋。依据所用的设备不同，可先切割后印刷，也可先印刷后切割。自动切割缝纫可连续完成印刷，切割，缝纫等工序，也可制成阀口袋，放底袋等，对于平织布可进行中缝粘合后制袋。
塑料编织袋制袋工艺指标主要是外型公差尺寸，缝底向和缝边向的拉断力，印刷油墨的清晰度和印刷后其他部位的清洁度，版面位置准确度，缝合线迹，针距，及缝合脱针，断线等缺欠的要求。
复合塑料编织袋
二合一、三合一等复合塑料编织袋的生产工艺流程是将编织布,涂复料和纸或膜，进行复合或涂复。得到的筒布或片布，筒布可以进行切割、印刷、缝合、制成普通的缝底袋，也可以打孔、折边、切割、印刷、缝合，制成水泥袋，得到的片布，可以中缝粘合，印刷，切割，糊底，制成糊底袋,也可以焊接，卷取，制成篷布、土工布。
复合制袋工艺关键是复合。
涂复的原理是把树脂在熔融状态下涂于基材编织布上。仅把熔融树脂涂覆到编织布上并立即冷却，得到二合一编织布。如果复合时，熔融树脂膜夹在编织布和纸或是塑料膜中间时，然后冷却得到三合一编织布涂复可以对平织物单面涂复得到片布，也可以对筒布双面涂复，得到涂复筒布。涂复后的编织布可以印刷、切割、缝合制成各种袋型，宽幅涂复布也可卷取作为篷布出厂 各种编织布
平织布可以涂复或不涂复生产篷布，土工布等，圆筒布也可以破幅后涂复或是不涂复生产篷布或是土工布等
塑制造粒流程简述
将聚丙烯粉料、各种添加剂与活化好的碳酸钙按一定比例，按先后顺序倒入高搅机内，由低速到高速搅拌一定时间后放入料斗内，经喂料螺杆输送，使物料从加料口进入机筒，经机筒和螺杆的熔融塑化，连续稳定地挤出料条，料条经水槽冷却定型，经吸湿风机吸湿，风机冷却，料条进入切粒机切粒，经振动筛筛选，由输送风机输送进入沸腾床沸腾干燥处理，然后进入料池，再由上料机把料池内的料吸入储料罐，粒料经检验合格后，定量包装完成整个生产过程。
网袋编织袋的制作工艺
网袋编织袋的制作工艺
网袋编织袋是一种常见的塑料制品，广泛应用于蔬菜、水果、米面粮油等食品的包装以及玩具、日用品等其他物品的包装和运输。它具有透气性好、坚固耐用、重量轻、价格便宜等特点。下面将详细介绍网袋编织袋的制作工艺。
首先，网袋编织袋的制作材料是塑料丝，常用的塑料丝包括聚丙烯和聚乙烯。这些塑料丝通常是通过化工工艺加工而成，可以具备一定的防水和防腐蚀的功能，保证袋子的质量。
其次，网袋编织袋制作的第一步是选取适当的编织机器。编织机器根据编织袋的需求和规格不同，可以分为平织机和圆织机。平织机适合于编织平面袋，圆织机适合于编织圆筒袋。
接下来，进行编织袋的编织。编织袋的编织方法是将塑料丝织成网眼状的网布，然后将网布裁剪成所需尺寸的片段。编织过程中需要注意选取合适大小的网眼，以保证编织袋的透气性和质量。
然后，进行编织袋的装配。将裁剪好的网布片段按照袋子的形状，通过缝合或热熔的方法进行装配。缝合方法通常采用缝纫机进行，可以选择线的颜色和强度以及缝纫的方式。热熔方法则是使用特殊的热熔设备将塑料丝热熔在一起，形成坚固的袋子。
最后，进行编织袋的后处理。后处理包括整理、检验和包装等环节。整理是将编织袋进行清洁、修整，确保产品符合质量要求。检验是对编织袋的质量进行检测，包括外观、尺寸和强度等方面。最后，对合格的编织袋进行包装，通常采用纸箱或编织袋包装。
除了上述基本的制作工艺，还可以根据需要进行进一步的加工和印刷等环节。加工包括增加拉杆、拉链、口袋等功能，以及进行烫印、刺绣等个性化的印刷工艺。
综上所述，网袋编织袋的制作工艺包括选材、选机、编织、装配、后处理和包装等环节。这些环节需要严格按照质量控制标准进行操作，以确保编织袋的质量和使用效果。随着塑料工艺的不断发展和创新，网袋编织袋的制作工艺也在不断完善和改进，以满足市场和消费者的需求。
塑料编织袋工艺流程
塑料编织袋工艺流程
1.原材料准备:选购适合的塑料原料，常见的塑料原料有聚乙烯（PE）、聚丙烯（PP）等。这些原料通常以颗粒形式存在，需要经过筛选和熔融处理。
2.纱线制备:将塑料颗粒放入编纺机中，进行熔融后挤出成为细长的纱线。这个过程需要控制好温度、挤出速度和纱线的直径。
3.纱线涂膜:将纱线经过涂膜机进行表面膜层处理，常用的膜层材料有聚乙烯（PE）和聚丙烯（PP）等，这一步可以增强纱线的牢固性和耐磨性。
4.织造:将纱线从上、下机械上的纱筒穿过四组织织机，进行交织、编织、链锁等工艺，形成编织袋的骨架结构。织机的选型和设置要根据编织袋的要求来确定，如袋子的尺寸、强度、重量等。
5.印刷处理:织造完成后，可以将编织袋进行印刷处理,这个过程可以为编织袋印上文字、图案、商标等内容，使其更具有吸引力和辨识度。
6.裁切和缝合:根据需求，对编织袋进行裁切，确定袋子的尺寸。然后使用缝纫机进行缝合，通常是将袋子的开口处进行熔接固定。
7.成品检验和包装:对编织袋进行质量检验，包括强度测试、尺寸检验等。合格的编织袋进行清洁和包装，通常以袋子的形式进行打包封装，以便运输和存储。
8.成品出库:编织袋经过全部的工艺流程后，根据客户需求和订单要求，统一整理、清点和出库，以便发货给客户。 总结:塑料编织袋的工艺流程主要包括原材料准备、纱线制备、纱线涂膜、织造、印刷处理、裁切和缝合、成品检验和包装以及成品出库。每一步都需要严格掌握工艺要求和操作细节，确保编织袋的质量和性能符合标准。
编织塑料袋检验拉力对比报告范本
编织塑料袋检验拉力对比报告范本
摘要：塑料编织袋按主要材料构成为聚丙烯袋、聚乙烯袋；按缝制方法分为缝底袋、缝边底袋。目前广泛应用于肥料、化工产品等物品的一种包装材料。其主要生产工艺是利用塑料原料经挤出薄膜、切割、单向拉伸为扁丝，经过经纬编织得到产品，一般称为编织袋。
意义：根据塑料编织袋国家标准，GB/T8946-2013，塑料袋需要检测耐热性、拉伸负荷性、耐跌落性等，在检测塑料编织袋的拉伸试验的过程记录试样的拉伸负荷，取其算术平均值，试验中如遇到试样在夹具中破裂、滑脱等影响准确性的情况时，应另换试样重做。因最大允许装载质量与测试方向的不同，规定的标准数值有所不同。本方案主要介绍编织袋的拉伸性。
关键词：塑料编织袋拉伸性能拉力机智能电子拉力机
检测方法
1、试样制备
以缝纫卷折面为取样面，按图2所示部位在每个袋上取经向、纬向、缝边向、缝底向试样各两块，长300mm，宽约60mm，再修正到50mm，如最后一根超过半根则留之。缝向试样的两边缝线应适当留长，平针法如图3，连锁法如图4，两边各打三道结。
2、检测仪器 （1）YG026b塑料编织袋强力机
(2)仪器特点
1、该仪器是国家专利产品，同时被评为国家高新技术产品，拥有多项国家发明专利。
2、测力系统：采用高精度传感器，经国家技术监督局鉴定。
3、控制器：计算机控制，抗干扰能力强，速度快，采样速率≥1000次/秒；并能同时处理曲线及报表。
4、显示特点：测试过程中曲线动态跟踪（监控），曲线坐标自动缩放，报表与曲线同时跟踪显示。 5、操作软件：中，英文自动切换，界面友好。
6、操作特点：引导式操作模式，操作简便。
7、能够保存试验数据及结果，具有曲线显示，查询等必要的功能，试验速度连续可调,试样拉断自动停机，峰值保持等功能。
（3）技术指标
1、测试方式：等速伸长（CRE）原理测定，计算机控制，并记录曲线动态变化。可根据需要选择强力/伸长，强力/时间，伸长/时间曲线显示。
聚丙烯(PP)编织袋涂覆专用料制备技术
聚丙烯（PP）编织袋涂覆专用料制备技术
1.应用及制备简介：
聚丙烯涂覆专用料主要用于聚丙烯编织袋、编织布的涂覆，经涂覆后制成的编织袋内不需要另衬聚烯口袋，可直接使用。由于将聚丙烯流涎膜直接涂覆于编织袋上，增加了编织袋的强度和整体性能，且使用方便，制造成本也有所下降。
1997年11月，国家建材局建字<1997>079号要求水泥等产品的包装必须使用复膜编织袋，同时随着国内包装业的发展，涂覆级PP使用范围及用量逐步扩大。原有塑编厂商纷纷购买塑编复合袋生产线，由原来PE内袋+PP编织袋向二合一覆膜袋、三合一纸塑复合袋转变，使得涂覆级PP的市场需求量日益增加，国内涂覆级PP货源较紧。
鉴于上述情况，我们利用通用型T30S和2401等（MFR=2～4g／10min）为基料，通过共混后进行可控降解，研制成功了涂覆级PP专用料（MFR=20～32g／10min，拉伸强度为24.0MPa）。
研制过程中，对分子量调节剂和其它辅料的选型配比，原辅料的混合及塑化等有关工艺参数进行了多次实验，经过优化筛选，确定PP涂覆料的配方和生产工艺，并形成生产线进行批量生产。经多家使用，均取得满意效果，一致反映该产品质量稳定、熔体流动性好、成膜均匀、收缩率低、剥离强度及粘合度高。 2.经济效益估算：
每吨涂覆专用料的售价高于原料价约2000元，扣除助剂费用150元、水电人工费和机器折旧费可自行估算，则每吨专用料的纯利润为1500余元。一条生产线（按螺杆直径为65的挤出机计算）的年产量为350－450吨，年纯利税可达50多万元。如果配臵大螺杆的挤出机，则效益更大。目前，国内较大规模的编织袋厂超过千家，乡镇及私营企业更是不计其数，该项目前景广阔。
二、聚丙烯降温母粒制备技术
聚丙烯降温母粒是一种以聚丙烯为主体的添加母粒，主要用于降低聚丙烯纺丝和塑料制品生产中的加工温度，尤其在聚丙烯纺丝中效果极佳，同时还可用于聚丙烯吹塑膜、纺织袋、单丝、注塑制品的生产，也收到了很好的效果。
