2014上海市中考物理试卷及答案解析
1
上海市2014年中考物理试卷
一、选择题（共16分）
1．在太阳系中，太阳是（ ）
A． 彗星 B． 卫星 C． 行星 D． 恒星
2．光射到平面镜上，入射角为15°，反射角为（ ）
A． 15° B． 20° C． 30° D．
60°
3．能区分不同歌手声音的主要依据是（ ）
A． 响度 B． 音调 C． 音色 D． 振幅
4．上海一年中最高气温约为（ ）
A． 20℃ B． 30℃ C． 40℃ D．
50℃
5．苹果从树上落下的过程中，其惯性（ ）
A． 变大 B． 不变 C． 先变大后不变 D． 先变大后变小
6．关于比热容，下列说法中错误的是（ ）
A． 比热容可用来鉴别物质
B． 水的比热容较大，可用作汽车发动机的冷却剂
C． 沙的比热容较小，所以沙漠地区昼夜温差较大
D． 一桶水的比热容比一杯水的比热容大
7．在图所示的电路中，电源电压保持不变，闭合电键S，电路正常工作，一段时
间后，电流表A的示数变小，电压表V的示数不变，若故障只发生在电阻R1，
R2上，用某完好的定值电阻R（R＜R1）替换R2，替换前，后两电表的示数恰好
不变，则（ ）
2
A． R1一定断路 B． R2一定断路 C． R1可能断路 D． R2可能断路
8．如图所示，水平面上圆柱形容器A，B中分别盛有甲，乙两种液体，且甲对
容器底部的压强大于乙，现在两容器中个放入一个物体，物体均漂浮在液面上且
液体不溢出，小明认为：若两物体质量相等，甲对容器底部的压强可能小于乙，
小红认为：若两物体体积相等，甲对容器底部的压强可能小于乙，下列说法正确
的是（ ）
A． 两人的观点正确 B． 两人的观点均不正确
C． 只有小明的观点正确 D． 只有小红的观点正确
二、填空题（共２６分）
9．一节新干电池的电压为 伏，四冲程汽油机工作时将机械能转化为内
能的冲程是 冲程，用电器工作将 能转化为其他形式的能．
10．捏泥人是中国传统民间技艺，艺人将泥揉捏成各异的泥人，这表明力可以使
物体发生 ，改变物体内能有两种方式，烈日照射使泥人温度升高，属于
方式，用大小为2牛，竖直线上的力将泥人托高1米，该力所做的功为 焦．
11．甲乙两车运动的s﹣t图象分别如图（a）（b）所示，以甲为参照物，乙是 的
（选填“静止”或“运动”），甲，乙各运动8米，所用时间相差 秒，甲在上坡
过程中，其重力势能 （选填“增大”“不变”或“减少”）．
3
12．在各种不同色光中， ，绿，蓝叫做三原色光，凸透镜的焦距为10厘
米，将发光体放在高透镜25厘米的主光轴上，所成的像是倒立， 的实像
（选填“放大”“等于”或“缩小”），像到透镜的距离 20厘米（选填“大于”“等
于”或“小于”）．
13．某导体两端的电压为2伏，通过该导体的电流为0.2安，1秒内通过其横截
面的电荷量为 库，这段时间内电流做的功为 焦，根据图中通电螺
线管的N极，可判断a端是电源的 极。
14．距水面0.2米深处的压强为 帕，体积为1×10﹣3米3的物体浸没在水中，
受到的浮力的大小为 牛，若物体受到的浮力小于重力，则这两个力的合
力 重力（选填“大于”，“等于”或“小于”）．
15．在图中所示的电路中，将电压表V1，V2正确连入电路，闭合电键S，电路正
常工作，各电表的示数均不为零，移动滑动变阻器R2的滑片P，电压表V1与电
流表A示数的比值不发生变化，电压表V2与电流表A示数的比值发生变化．
①电压表V2测量的是 两端的电压．
②若电压表V1与V2示数的比值逐渐变小，则变阻器的滑片P正在向 端
移动（选填“a“或“b”）．
16．有些物理量与物质的微观结构有关，为了研究不同物质的密度与其内部粒子
排列紧密程度的关系，小伟通过查阅资料，得到甲，乙，丙三种物质的密度关系
是ρ甲＞ρ乙＞ρ丙，及其内部粒子排列的模型如图所示．
4
①根据以上信息，关于物质的密度与其内部粒子排列紧密程度的关系，小伟可得
出的初步结论是： ．
②小张从其他资料中查到了与上述情况不符的实例，与小伟一起思考分析并查找
原因，合理的选项是： ．
A．物理量都与物质的微观结构无关
B．物理的密度还与其他因素有关
C．由小数研究对象归纳出的结论，不具有普遍意义．
三、解答题（共3小题，满分8分）
17．在图中，物块受到水平向右，大小为2牛的拉力F，用力的图示法画出拉力
F．
18．在图中，根据给出的入射光线，画出相应的出射光线．
19．在图所示的电路中，有两根导线尚未连接，请用笔线代替导线补上，补上后
要求：
①电压表测小灯两端电压．
②闭合电键S，向a端移动滑动变阻器的滑片P，小灯变亮．
四、解答题（共3小题，满分22分）
20．杠杆平衡时，动力F1的大小为10牛，动力臂l1为0.2米，阻力臂l2为0.1
米，求阻力F2的大小．
5
21．如图所示，轻质薄壁圆柱形容器A，B分别置于高度差为h的两个水平面上，
A中盛有深度为16h的液体甲，B中盛有深度为19h，体积为5×10﹣3米3的液体
乙（ρ乙=0.8×103千克/米3）
①求液体乙的质量m乙．
②求水平面对容器B的支持力FB的大小．
③若在图示水平面MN处两种液体额压强相等，先从两容器中分别抽出高均为
△h的液体后，容器对各自水平面的压强为p
A和pB，请通过计算比较pA和pB
的
大小关系及其对应△h的取值范围．
22．在图（a）所示的电路中，滑动变阻器R2是规格为“20Ω，2A”和“5Ω，3A”中
的一个，闭合电键S，当变阻器连入电路恰好为其最大阻值的一半时，电流表的
示数为0.3安，此时：
①若电阻R1的阻值为20欧，求R1两端的电压U1．
6
②若在电路中正确连入两个电压表，示数分别如图（b），（c）所示，请通过计算
判断所用变阻器R2的规格，并求出电阻R1消耗的电功率P1．
五、实验题（18分）
23．图（a）所示的测量工具是 表，使用时应 联在电路中，图（b）
所示的弹簧测力计量程为 牛，此时的示数为 牛．
24．“测定小灯泡的电功率”的实验原理是 连接电路时电键应处于
状态，在“探究平面镜成像的特点”实验中，采用 作为平面镜，为得到像
与物体到镜面的距离关系，需将镜前物体放在 位置进行多次实验（选
填“同一”或“不同”）．
25．某小组同学试图探究物体从斜面顶端由静止下滑到底端时速度的大小v与哪
些因素有关，他们猜想v可能与斜面的倾角θ，斜面材料，物体的质量m三个因
素有关，于是选用：一长方体木块，100克砝码片（可站在木块上表面），两个长
度相同材料不同的斜面A和B进行试验，按图1所示，将木块平放在斜面顶端，
木块由静止下滑，用传感器测得其到达底端时的v，改变相关条件，多次实验，
并将实验数据记录在下表中．
7
实验序号 θ 斜面 M（克） V（厘米/秒）
1 20° A 200 245
2 20° A 300 245
3 20° B 200 153
4 20° B 300 153
5 25° A 200 307
6 30° A 200 358
7 35° A 200 V2
8 40° A 200 438
9 40° A 200 470
①分析比较表中数据可得：v与 无关．
②分析比较实验序号1，2，6，8与9的数据及相关条件，可得出的初步结论是：
同一木块，平放在长度相同的斜面顶端由静止下滑，
③在实验上述实验后，有同学提出新的猜想：v可能还与物体跟斜面的接触面积
有关，为了验证猜想，应选择图2中 与（a）进行对比实验（选填“（b）”“（c）”
或“（d）”）即可得出初步结论．
26．小陆同学做“用电流表，电压表测电阻”实验，现只有电源（电压大于3伏且
保持不变），待测电阻Rx，电压表（0﹣15伏量程档损坏），阻值为10欧的定值
电阻R1，阻值为30欧的定值电阻R2，电键及导线若干，他经过思考，进行了三
次实验，电路图及闭合电键S后对应的电压表的示数分别如图（a）（b）．（c）所
示，请根据相关信息计算（需写出计算过程）．
8
①小陆同学所用电源的电压Ue ．
②待测电阻Rx的阻值．（计算电阻时，精确到0.1欧） ．
初中物理试卷 上海真题-2014年中考物理卷
上海真题-2014年中考物理卷适用年级：九年级建议时长：0分钟试卷总分：90.0分一、选择题1.在太阳系中，太阳是（）（2.0分）(单选)A. 彗星B. 卫星C. 行星D. 恒星2.光射到平面镜上，入射角为15°，反射角为（）（2.0分）(单选)A. 15°B. 20°C. 30°D. 60°3.能区分不同歌手声音的主要依据是（）（2.0分）(单选)A. 响度B. 音调C. 音色D. 振幅4.上海一年中最高气温约为（）（2.0分）(单选)A. 20°B. 30°C. 40°D. 50°5.苹果从树上落下的过程中，其惯性（）（2.0分）(单选)A. 变大B. 不变C. 先变大后不变D. 先变大后变小6.关于比热容，下列说法中错误的是（）（2.0分）(单选)A. 比热容可用来鉴别物质B. 水的比热容较大，可用作汽车发动机的冷却剂C. 沙的比热容较小，所以沙漠地区昼夜温差较大D. —桶水的比热容比一杯水的比热容大7.在图所示的电路中，电源电压保持不变，闭合电建S,电路正常工作。
一段时间后，电流表A的示数变小，电压表V的示数不变。
若故障只发生在电阻、上，用某完好的定值电阻R（R<)替换,替换前、后两电表的示数恰好不变，则（）（2.0分）(单选)A. —定断路B. —定断路C. 可能断路D. 可能断路8.如图所示，水平面上的圆柱形容器A、B中分别盛有甲、乙两种液体，且甲对容器底部的压强大于乙。
现在两容器中各放人一个物体，物体均漂浮在液面上且液体不溢出。
小明认为:若两物体质量相等，甲对容器底部的压强可能小于乙;小红认为:若两物体体积相等，甲对容器底部：的压强可能小于乙;下列说法中正确的是（）（2.0分）(单选)A. 两人的观点均正确B. 两人的观点均不正确C. 只有小明的观点正确D. 只有小红的观点正确二、填空题1.一节新干电池的电压为____伏，四冲程汽油机工作时将机械能转化为内能的冲程是____冲程;用电器工作时将____能转化为其他形式的能。
2014年上海市中考物理模拟试卷(含答案)
2014年上海市中考物理模拟试卷考生须知：1、本试卷分试题卷和答题卷两部分，满为100分，考试时间60分钟2、答题时，请在答题卷的密封区内写明校名、学籍号、班级和姓名3、所有答案都必须做在答题卷规定的位置上，注意试题序号与答题序号相对应4、考试结束后，上交试题卷和答题卷一、选择题（每小题3分，共27分）．电视画面的颜色是由红、绿、蓝三种色光组成的．，可能内陆地区会比沿海地区冬暖夏凉6．（3分）2010年1月17日0时12分，我国在西昌卫星发射中心用“长征三号丙”运载火箭，成功将第三颗北斗导航卫星送入预定轨道，这标志着北斗卫星导航系统工程建设又迈出重要一步，如图2所示为北斗卫星导航系统示意图，该系统在传递信息过程中主要依靠（ ） ． C D ．8．（3分）小明观察了市场上自动测高仪后，设计了以下四个电路（其中R ′是滑动变阻器，R 是定值电阻，电源两． C D ．．C D ．10．（3分）如图所示电路中，电源电压保持不变，闭合开关S 后，将滑动变阻器R 2的滑片P 向右移动，在此过程中（ ）11．（3分）关于四冲程柴油机的工作过程有以下几种说法：①压缩冲程中，机械能转化为内能；②做功冲程中，内能转化为机械能；③只有做功冲程是燃气对外做功；④柴油机吸气冲程吸入的是空气和柴油混合物．以上说法中正确的二、填空题（共4小题，每小题3分，满分12分）13．（3分）如图所示是由大量反射镜组成的太阳能发电装置，图中各个反射镜由计算机控制，使反射的太阳光聚集在塔顶的集热器（锅炉）上，集热器中的水变成水蒸气后推动汽轮机，从而带动发电机发电．（1）大阳能属于_________（选填“可”或“不可”）再生能源；（2）这个装置中反射镜的作用是改变_________；（3）水蒸气推动汽轮机的过程中．将_________能转化为_________能；（4）发电机是利用_________原理发电的．14．（3分探究：固体熔化时温度的变化规律炎热的夏季，家中的蜡烛、柏油路上的沥青会变软．而冰块熔化时，没有逐渐变软的过程．由此推测，不同物质熔化时，温度的变化规律可能不同，我们选用碎冰和碎蜡研究物质的熔化过程．为让碎冰和碎蜡均匀和缓慢地熔化，我们把碎冰放到盛有温水烧杯中，把碎蜡放到盛有热水的烧杯中分别进行实验并记录数据，实验装置如图甲所示．（1）图乙是_________（选填“冰”或“蜡”）的温度随时间变化的图象．图丙所示温度计显示的是蜡某时刻的温度，它的示数是_________℃．（2）在冰和蜡熔化过程中，如果将试管从烧杯拿出来，冰和蜡停止熔化．将试管放回烧杯后，冰和蜡又继续熔化．说明固体熔化时需要_________．（3）如果让你自己实验探究冰和蜡熔化时温度的变化规律，你在实验中会想到注意哪些问题呢？请你至少写出两条注意事项．①_________；②_________．15．（3分）（1）如图1所示，物体A重20N，滑轮重1N，绳重不计，弹簧秤示数为25N，则物体B的重为_________ N，A受到的合力为_________N．（2）两个完全相同的容器中，分别盛有A、B两种液体，将两个完全相同的小球分别放入容器中，当两球静止时，液面相平，两球所处的位置如图2所示．此时小球在A液体中受到的浮力_________小球在B液体中所受的浮力（填：“＞”、“＜”或“=”）；此时A液体对容器底压强_________B液体对容器底的压强（填：“＞”、“＜”或“=”）16．（3分）如图所示是小新同学做“制作、研究电磁铁”实验的示意图，他在实验中发现大铁钉A比B能吸引更多的大头针．根据图示的实验现象他得出的结论是：当_________一定时，电磁铁的线圈匝数越多，磁性_________．将滑动变阻器的滑片向右移动时，铁钉吸引的大头针将_________（填“变多”、“变少”或“没有变化”）．三、解答题（共4小题，满分23分）17．（5分）小明想测额定电压为2.5V，正常工作电流小于0.3A的小灯泡的电阻．（1）如图是小明没有连接完的实物电路，请你用笔画线代替导线将实物图补充完整．（要求滑动变阻器连入电路的①表中有一个明显的错误数据，请指出错误数据并分析产生的原因：_________．②小灯泡正常发光时的电阻为_________Ω．（3）完成上述实验后，小明想用原电路测量一段电阻丝R x的阻值（约10Ω）．他用电阻丝替换了灯泡，闭合开关，发现电压表已损坏，将其拆除，不改变其他电路元件的连接方式，小明也完成了实验．请简述实验步骤并写出计算R x的最后表达式．（已知滑动变阻器的最大阻值为R0）实验步骤：闭合开关，使滑动变阻器连入电路的阻值最小（为零），记下电流表的示数I1；将滑动变阻器连入电路的阻值最大，记下电流表示数I2．请写出表达式：R x=_________．18．（4分）如图甲所示的滑轮组，每个滑轮等重．不计绳重和摩擦，物体重G1从200N开始逐渐增加，直到绳子被拉断．每次均匀速拉动绳子将物体提升同样的高度．图乙记录了在此过程中滑轮组的机械效率随物体重力的增加而变化的图象．（1）每个动滑轮重_________牛，（2）绳子能承受的最大拉力是_________牛，（3）当滑轮组的机械效率为80%时，物体重_________牛．（4）拉_________N重物时不省力也不费力．19．（7分）如图是我市江滩风景区风力发电的情景，该地区空气密度为1.3Kg/m3，一台风车的轮叶转动时可以形成面积为1m2的圆面．下表给出了在不同风速下一台风车获得的能量，当风力强劲时这些风车提供的电能既能让节能景观灯正常发光，同时还可以将电池充满电．风力不足时，由风力发电系统和蓄电池共同给景观灯通电，为景区（2）若此地年平均风速为10m/s，10台这样的风车一年（工作时间按4000h计算）获得的风能相当于完全燃烧多少千克煤？（煤的热值为3×107J/Kg）（3）若某时间内风力强劲，风速为15m/s，一台风车工作1小时所产生的电能供30只电能耗尽状态的“24V 10Ah”的高能蓄电池充满电，求这台风车发电的效率．20．（7分）电热安全压力锅彻底解决了压力锅的安全问题，解除了普通压力锅困扰消费者多年的安全隐患；省时省（2）该电压力锅正常工作时电流多大？（小数点后保留两位小数）（3）在该电压力锅中装入3kg初温为30℃的水，当加热到120℃时刚好沸腾，水吸收了多少热量？（4）该安全电压力锅在正常工作0.5h消耗的电能是0.315kWh，通过计算判断该电压力锅是间歇通电工作，还是持续通电工作？参考答案与试题解析一、选择题（每小题3分，共27分）．电视画面的颜色是由红、绿、蓝三种色光组成的．，可能内陆地区会比沿海地区冬暖夏凉6．（3分）2010年1月17日0时12分，我国在西昌卫星发射中心用“长征三号丙”运载火箭，成功将第三颗北斗导航卫星送入预定轨道，这标志着北斗卫星导航系统工程建设又迈出重要一步，如图2所示为北斗卫星导航系统示意图，该系统在传递信息过程中主要依靠（）．C D．8．（3分）小明观察了市场上自动测高仪后，设计了以下四个电路（其中R′是滑动变阻器，R是定值电阻，电源两．C D．9．（3分）如图所示的四幅图中，用来研究通电直导线的周围存在磁场的实验装置是（）．C D．10．（3分）如图所示电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P向右移动，在此过程中（）11．（3分）关于四冲程柴油机的工作过程有以下几种说法：①压缩冲程中，机械能转化为内能；②做功冲程中，内能转化为机械能；③只有做功冲程是燃气对外做功；④柴油机吸气冲程吸入的是空气和柴油混合物．以上说法中正确的二、填空题（共4小题，每小题3分，满分12分）13．（3分）如图所示是由大量反射镜组成的太阳能发电装置，图中各个反射镜由计算机控制，使反射的太阳光聚集在塔顶的集热器（锅炉）上，集热器中的水变成水蒸气后推动汽轮机，从而带动发电机发电．（1）大阳能属于可（选填“可”或“不可”）再生能源；（2）这个装置中反射镜的作用是改变光的传播方向．；（3）水蒸气推动汽轮机的过程中．将内能转化为机械能；（4）发电机是利用电磁感应原理发电的．14．（3分）探究：固体熔化时温度的变化规律炎热的夏季，家中的蜡烛、柏油路上的沥青会变软．而冰块熔化时，没有逐渐变软的过程．由此推测，不同物质熔化时，温度的变化规律可能不同，我们选用碎冰和碎蜡研究物质的熔化过程．为让碎冰和碎蜡均匀和缓慢地熔化，我们把碎冰放到盛有温水烧杯中，把碎蜡放到盛有热水的烧杯中分别进行实验并记录数据，实验装置如图甲所示．（1）图乙是冰（选填“冰”或“蜡”）的温度随时间变化的图象．图丙所示温度计显示的是蜡某时刻的温度，它的示数是52℃．（2）在冰和蜡熔化过程中，如果将试管从烧杯拿出来，冰和蜡停止熔化．将试管放回烧杯后，冰和蜡又继续熔化．说明固体熔化时需要吸热．（3）如果让你自己实验探究冰和蜡熔化时温度的变化规律，你在实验中会想到注意哪些问题呢？请你至少写出两条注意事项．①温度计的玻璃泡要埋入碎冰、碎蜡中；②试管底部不要接触烧杯底．15．（3分）（1）如图1所示，物体A重20N，滑轮重1N，绳重不计，弹簧秤示数为25N，则物体B的重为12N，A受到的合力为0N．（2）两个完全相同的容器中，分别盛有A、B两种液体，将两个完全相同的小球分别放入容器中，当两球静止时，液面相平，两球所处的位置如图2所示．此时小球在A液体中受到的浮力=小球在B液体中所受的浮力（填：“＞”、“＜”或“=”）；此时A液体对容器底压强＞B液体对容器底的压强（填：“＞”、“＜”或“=”）16．（3分）如图所示是小新同学做“制作、研究电磁铁”实验的示意图，他在实验中发现大铁钉A比B能吸引更多的大头针．根据图示的实验现象他得出的结论是：当电流一定时，电磁铁的线圈匝数越多，磁性越强．将滑动变阻器的滑片向右移动时，铁钉吸引的大头针将变少（填“变多”、“变少”或“没有变化”）．三、解答题（共4小题，满分23分）17．（5分）小明想测额定电压为2.5V，正常工作电流小于0.3A的小灯泡的电阻．（1）如图是小明没有连接完的实物电路，请你用笔画线代替导线将实物图补充完整．（要求滑动变阻器连入电路的①表中有一个明显的错误数据，请指出错误数据并分析产生的原因： 1.0读数时看错电流表的量程．②小灯泡正常发光时的电阻为12.5Ω．（3）完成上述实验后，小明想用原电路测量一段电阻丝R x的阻值（约10Ω）．他用电阻丝替换了灯泡，闭合开关，发现电压表已损坏，将其拆除，不改变其他电路元件的连接方式，小明也完成了实验．请简述实验步骤并写出计算R x的最后表达式．（已知滑动变阻器的最大阻值为R0）实验步骤：闭合开关，使滑动变阻器连入电路的阻值最小（为零），记下电流表的示数I1；将滑动变阻器连入电路的阻值最大，记下电流表示数I2．请写出表达式：R x=R0．求出==12.5Rx=18．（4分）如图甲所示的滑轮组，每个滑轮等重．不计绳重和摩擦，物体重G1从200N开始逐渐增加，直到绳子被拉断．每次均匀速拉动绳子将物体提升同样的高度．图乙记录了在此过程中滑轮组的机械效率随物体重力的增加而变化的图象．（1）每个动滑轮重100牛，（2）绳子能承受的最大拉力是500牛，（3）当滑轮组的机械效率为80%时，物体重800牛．（4）拉N重物时不省力也不费力．的变形公式就可以求得动滑轮的重力；F=的变形公式可以求得物体重力；F====的变形得：==800NN故答案为：19．（7分）如图是我市江滩风景区风力发电的情景，该地区空气密度为1.3Kg/m3，一台风车的轮叶转动时可以形成面积为1m2的圆面．下表给出了在不同风速下一台风车获得的能量，当风力强劲时这些风车提供的电能既能让节能景观灯正常发光，同时还可以将电池充满电．风力不足时，由风力发电系统和蓄电池共同给景观灯通电，为景区（2）若此地年平均风速为10m/s，10台这样的风车一年（工作时间按4000h计算）获得的风能相当于完全燃烧多少千克煤？（煤的热值为3×107J/Kg）（3）若某时间内风力强劲，风速为15m/s，一台风车工作1小时所产生的电能供30只电能耗尽状态的“24V 10Ah”的高能蓄电池充满电，求这台风车发电的效率．m==3.84×20．（7分）电热安全压力锅彻底解决了压力锅的安全问题，解除了普通压力锅困扰消费者多年的安全隐患；省时省（2）该电压力锅正常工作时电流多大？（小数点后保留两位小数）（3）在该电压力锅中装入3kg初温为30℃的水，当加热到120℃时刚好沸腾，水吸收了多少热量？（4）该安全电压力锅在正常工作0.5h消耗的电能是0.315kWh，通过计算判断该电压力锅是间歇通电工作，还是持续通电工作？即可求出；=t==0.35h一、选择题（本大题包括12个小题，每小题2分，共24分．在每小题给出的四个选项中，只有一项是符合题目要求的．）1．（2分）如图所示，用悬挂着的乒乓球接触正在发声的音叉，乒乓球会多次被弹开．这个实验是用来探究（）4．（2分）如图是陈大爷眼睛看物体时的成像情况，则他的眼睛类型及矫正需要选用的透镜分别是（）5．（2分）随着人民生活水平的提高，居民家里用电器的种类和数目在不断增加，给我们生活带来方便的同时也带7．（2分）如图所示，弹簧测力计下挂着铁块P，其正下方的水平地面上放着一块条形磁铁Q，P和Q均处于静止状态．已知P和Q的重力分别为G和3G，若弹簧测力计的示数为2G，则下列说法正确的是（）8．（2分）图所示的工具中属于费力杠杆的一组是（）9．（2分）小明将酒精气体传感器、电阻R与电压表组成如图所示电路，闭合开关，将传感器逐渐靠近装有酒精的杯口上方，发现电压表示数逐渐增大，此过程中（）10．（2分）信用卡刷卡时，其表面的小磁体经过刷卡机的缝隙，线圈中会产生电流．此过程主要涉及的知识是（）12．（2分）关于如图所示实验的说法中错误的是（）二、填空题：（本大题包括5个小题，每个空1分，共10分．）13．（2分）能源问题是现代社会发展的三大基本问题之一．能源家族中：①煤炭、②核能、③石油、④天然气、⑤水能、⑥风能、⑦地热能等，属于不可再生的是_________；不是直接或间接来自于太阳的是_________．（填序号）14．（2分）LED液晶电视的发光二极管是由_________（填“导体”或“半导体”）材料制成的．卫星电视的图象信号是由卫星通过_________传送信息的．15．（2分将两个铅柱的底面削平、擦干净后，紧压在一起，过一段时间后，它们会“粘”在一起，很难被拉开，这是因为_________；夏天，小丽用舌头舔刚从冰箱里拿出来的雪糕时，舌头会被“粘”住，上述现象是物态变化中的_________现象．16．（2分）目前我国研发一款以压缩空气为动力的环保车．汽车使用前需要压缩存储气体，这一过程通过_________的方式使气体内能增加，开动时，释放的气体推动发动机，将气体的内能转化为_________能，此车紧急刹车时，刹车片和轮胎都变热，汽车的机械能转化为_________能．17．（2分）电动自行车已成为大众化的一种交通工具，小乔对家里的电动自行车进行了测试，他骑车在平直的路面上由静止开始运动，获得如图所示的速度v和牵引力F随时间t变化的关系图象．已知匀速行驶时，电动机输入电压48V，输入电流5A，由图可知，7～12s电动自行车受到的摩擦力为_________N；电动自行车匀速行驶时，电能转化为机械能的效率为_________%．三、作图、实验与探究题（本大题包括7个小题，共24分．）18．（2分）小球静止于光滑斜面上，如图所示，请画出小球所受重力G的示意图．19．（2分）如图是利用太阳能给LED路灯供电的自动控制电路的原理示意图．其中，R是光敏电阻，光敏电阻的阻值R随光照度的增强而减小．白天，通过太阳能电池板与蓄电池回路将太阳能转化为化学能储存在大容量蓄电池内．傍晚，当光照度小于一定值时，通过蓄电池与LED回路，路灯开始工作．请用笔画线将电路原理图连接完整，使工作电路能正常工作（与触点的接线只能接在静触点上，图中已给出静触点D、E、F、G的四根引线；连线不能交叉）20．（3分）小明和小丽在研究导体中电流与导体两端电压的关系时，除了电源（3v）、开关、导线、电流表、电压表、滑动变阻器外，还有可供选择的（A）定值电阻；（B）小灯泡．（1）为了完成研究还应选择器材（填序号）_________；理由是：_________．（2）小丽实验得出了下表中的数据，并且通过分析实验数据得出了：“在电阻一定时，导体中的电流随电压的增大…．你认为原因可能是_________．21．（4分）某实验小组用一凸透镜做“探究凸透镜成像规律”实验，进行了以下实验步骤：（1）将凸透镜正对太阳，在另一侧移动光源，距凸透镜10cm处，光屏接收到一个最小、最亮的光斑，由此可知，该凸透镜的焦距为_________cm．（2）如图所示，将光具座上点燃的蜡烛的火焰、透镜、光屏三者的中心调节在_________，移动光屏始终找不到像，这是因为透镜与蜡烛的距离_________10cm所致（选填“大于”、“等于”或“小于”），应将蜡烛向_________（选填“左”或“右”）移动一段距离后，才能在光屏上得到烛焰清晰的像．（3）把蜡烛移动到B处，移动光屏可得到_________的像（选填“放大”或“缩小”）．再将蜡烛移动到A处，并移动光屏可得到_________的像（选填“放大”或“缩小”），此时光屏与透镜的距离_________10cm（选填“大于”或“小于”）22．（5分）某班同学在探究“动能的大小与什么因素有关”时，同学们提出了如下猜想：猜想一：动能的大小与物体的密度有关；猜想二：动能的大小与物体的运动速度有关；猜想三：动能的大小与物体的质量有关；为了验证同学们的猜想，老师提供如下器材：刻度尺、四个金属球“100g的铁球、100g的铝球、50g的铁球、50g 的铜球）、小木块和长木板．同学们组装了如图所示的实验装置，让小球从斜面上由静止滚下，碰上水平面上的小木块后，将木块撞出一段距离．在同样的平面上，木块被撞得越远，说明球的动能越大．请你帮同学们完成下列任务：（1）写出探究“猜想一”的实验方案；（2）设计出探究“猜想二”的记录表格．23．（3分）气体产生的压强（气压）大小与哪些因素有关呢？某科学兴趣小组同学了解到如下信息后提出了他们的猜想．信息：①自行车轮胎在烈日下暴晒易爆胎．②篮球充气越多，越不易被压扁．③密封在针筒内的空气只能被压缩一定的范围．猜想：气压大小可能与气体的多少、温度及体积有关．（1）信息_________（填序号）可作为“气压大小可能与气体温度有关”的猜想依据．（2）科学小组设计了如图所示装置探究气压大小与温度的关系．步骤如下：步骤一：往气球内充入一定量的空气后，用细线扎紧气球口．步骤二：在容器底部固定一滑轮，往容器中加入适量的水．步骤三：拉动绕过滑轮的细线使气球浸没在水中，标记水面位置并测出细线露出水面的长度．步骤四：升高水温，拉动细线改变气球浸没的深度，使水面的位置保持不变，测出细线露出水面的长度．①气球浸没在不同温度的水中时，保持水面位置不变是为了_________．②实验中对多个不易观测的量，进行了巧妙地“转换”，如“细线露出水面的长度越长”反映“气球浸入水中的深度越大”；“气球浸入水中的深度越大”反映_________越大．24．（5分）某实验小组做“伏安法测量电阻”的实验，所用的器材有：电压为3V的电源，待测电阻R x，以及符合实验要求的滑动变阻器、电流表、电压表、导线和开关．图（甲）是没有连接完整的实物电路．（1）请你用笔画线代替导线将实物电路连接完整．（2）连好电路闭合开关前，应将滑动变阻器滑片P置于_________端（选填“最左”或“最右”）．（3）实验中，闭合开关，移动滑片．电流表、电压表均无示数．为了检查电路故障，他们借助一根检测导线进行检测，当该导线两端分别接不同点时．对应的现象如下表所示．由此可以判断电路发生的故障是_________．2.4V时电流表的示数如图（乙）所示，这时电流为_________A，他们利用此组数据即得出该待测电阻R x的阻值，结束了实验．你认为他们这种做法有何不妥？答_________．四、计算题（本大题包括3个小题，共12分．解答时应写出必要的文字说明、公式和重要的演算步骤，写出最后答案的不能得分．）25．（3分）用如图所示的滑轮组提升货物，已知动滑轮重30N，货物重360N、上升速度是0.3m/s，拉力F的功率是180W（不计绳重）．求：（1）滑轮组的机械效率η（2）货物上升3m过程中，克服摩擦力做的功．26．（4分）如图所示，在容器底部固定一轻质弹簧，弹簧上方连有正方体木块A，容器侧面的底部有一个由阀门B 控制的出水口，当容器中水深为20cm时，木块A有的体积浸在水中，此时弹簧恰好处于自然状态，即没有发生形变（已知水的密度为1.0×103kg/m3，不计弹簧所受的浮力，g取10N/kg）（1）求此时容器底部受到水的压强；（2）求木块A的密度；（3）先向容器内缓慢加水，直至木块A刚好完全浸没在水中，此时弹簧对木块的作用力为F1，再打开阀门B缓慢放水，直至木块A完全离开水面时，再关闭阀门B，此时弹簧对木块A的作用力为F2，求F1与F2之比．27．（5分）电压力锅是一种新型家用电器，集高压锅与电饭锅优点于一体，既安全又环保．如图是某型号电压力锅工作电路简图，表中是其部分参数．其中R1是主加热器，R2是保压加热器．接通电路后，开关s自动与触点a 接通，开始加热．当锅内温度达到105℃时，开关S自动与a断开，并与触点c接通，开始保压，此时锅内水温不变，且未沸腾．现将3L初温为25℃的水加入压力锅中，接通电路使其正常工作30min．已知消耗的电能有90%被有效利3（2）电压力锅多少秒后开始保压？（3）电压力锅在此30min内消耗的电能．一、选择题（本大题包括12个小题，每小题2分，共24分．在每小题给出的四个选项中，只有一项是符合题目要求的．）1．（2分）如图所示，用悬挂着的乒乓球接触正在发声的音叉，乒乓球会多次被弹开．这个实验是用来探究（）左右，正常工作时的电流为=200s=3min20s4．（2分）如图是陈大爷眼睛看物体时的成像情况，则他的眼睛类型及矫正需要选用的透镜分别是（）5．（2分随着人民生活水平的提高，居民家里用电器的种类和数目在不断增加，给我们生活带来方便的同时也带来R=．7．（2分）如图所示，弹簧测力计下挂着铁块P，其正下方的水平地面上放着一块条形磁铁Q，P和Q均处于静止状态．已知P和Q的重力分别为G和3G，若弹簧测力计的示数为2G，则下列说法正确的是（）8．（2分）图所示的工具中属于费力杠杆的一组是（）9．（2分）小明将酒精气体传感器、电阻R与电压表组成如图所示电路，闭合开关，将传感器逐渐靠近装有酒精的杯口上方，发现电压表示数逐渐增大，此过程中（）10．（2分）信用卡刷卡时，其表面的小磁体经过刷卡机的缝隙，线圈中会产生电流．此过程主要涉及的知识是（）12．（2分）关于如图所示实验的说法中错误的是（）二、填空题：（本大题包括5个小题，每个空1分，共10分．）13．（2分）能源问题是现代社会发展的三大基本问题之一．能源家族中：①煤炭、②核能、③石油、④天然气、⑤水能、⑥风能、⑦地热能等，属于不可再生的是①②③④；不是直接或间接来自于太阳的是②⑦．（填序号）。
上海市闵行区2014年中考物理三模试卷(含解析)剖析
上海市闵行区2014年中考物理三模试卷一、选择题（每题2分，共16分）5．（2分）（2014•闵行区三模）甲、乙两辆小车在平直路面上运动的s﹣t图象如图所示．由图象可知（）6．（2分）（2014•闵行区三模）如图所示，甲、乙两线圈宽松地套在光滑的玻璃棒上，可以自由移动．当电键S闭合时，两个线圈将会（）7．（2分）（2014•闵行区三模）在如图所示的电路中，电源电压保持不变，闭合电键S．当滑片P向右移时，（）8．（2分）（2014•闵行区三模）如图所示，均质圆柱形固体A和盛有液体的轻质柱形容器B对水平桌面的压力相等．将固体A沿水平方向切去和容器B中抽出相同的任意高度△h，剩余部分固体对桌面的压强、液体对容器底部的压强分别为P A、P B，要使P A与P B的差值始终保持不变．则它们密度的大小关系是（）二、填空题（第9～14题每空1分，第15题每空2分，共26分）9．（4分）（2014•闵行区三模）手电筒用2节新干电池串联作为电源，则电源电压为_________ 伏，电键与灯泡是_________ （串联/并联）连接的．手电筒发出的光从空气斜射到水面上会发生_________ 和折射现象，这时折射角_________ 入射角（选填：“大于”“小于”“等于”）．10．（4分）（2014•闵行区三模）某同学将手中的实心球投出后，球在空中运动过程中，球的质量将_________ ，重力使实心球的_________ 状态发生改变，重力的方向是_________ 的，球相对于地面是_________ （运动/静止）的．11．（3分）（2014•闵行区三模）鼓号队在升旗仪式上奏乐时，鼓声是由于鼓面的_________ 产生，听到的声音是通过_________ 传入人耳．距鼓号队34米的同学，需经过_________ 秒能听到鼓声（v声=340米/秒）．12．（3分）（2014•闵行区三模）某导体两端的电压为12伏，通过它的电流为0.5安，10秒内通过该导体横截面的电荷量为_________ 库，电流做功为_________ 焦．当导体两端的电压为零时，该导体的电阻为_________ 欧．13．（4分）（2014•闵行区三模）发电厂的电能是通过_________ 输电的方式输送到千家万户．家庭消耗的电能是用_________ 来测量的．某电饭煲的铭牌上标有“220V 1000W”，正常工作0.5小时消耗的电能是_________ 度，通电时电饭煲的电热丝发热是通过_________ 的方式增加了电热丝的内能．14．（2分）（2014•闵行区三模）在如图所示的电路中，电源电压保持不变．如果电路中只存在断路故障，且故障发生在灯L、R处．则：（1）闭合电键后，电压表_________ （选填“一定有”、“可能有”或“一定没有”）示数．（2）闭合电键前后，电压表的示数_________ （选填“一定”、“不一定”或“一定不”）发生变化．15．（6分）（2014•闵行区三模）某同学研究施力物体和受力物体之间所受力的大小关系．他选用了一些实验器材，进行了一系列实验，实验过程与现象如图中的（a）、（b）、（c）所示．（1）观察图（a）中的两个圆形测力计示数，可得到的初步结论是：_________ ．（2）在图（b）的实验中，他观察到的现象是：弹簧测力计减少的读数等于天平右盘所增加的砝码的重力．他研究的是：_________ ．（3）图（c）中，弹簧测力计下面挂着一个马蹄磁铁，台秤上也放上一个马蹄磁铁，某同学观察比较两次实验现象后，得到的初步结论是：两块马蹄磁铁间的相互作用力大小相等．他观察的现象应是：_________ ．三、作图题（每题2分，共6分）16．（2分）（2014•闵行区三模）在图中，根据平面镜成像特点画出像A′B′在平面镜MN中对应的物体AB．17．（2分）（2014•闵行区三模）物体在水平方向受到水平拉力F和摩擦力f的作用下处于静止状态，摩擦力f的大小和方向如图所示．请用力的图示法在图中画出拉力F的大小和方向．18．（2分）（2001•上海）在如图所示电路的○里填上适当的电表符号，填上后要求灯L1和L2并联连接，且都能发光．四、计算题（第19、20、21、22题，分别为3、5、8、8分，共24分）19．（3分）（2014•闵行区三模）如图所示，装有酒精的玻璃杯放在水平桌面上．酒精的密度为0.8×103千克/米3，求A点处所受酒精的压强．20．（5分）（2014•闵行区三模）如图所示不计滑轮自重与摩擦，重为40牛的物体A在竖直向上的拉力F作用下，4秒内匀速上升1米．求：（1）拉力所做的功W．（2）拉力的功率P．21．（8分）（2014•闵行区三模）如图所示，底面积为2×10﹣2米2的圆柱形轻质容器放置在水平桌面上，容器内装有适量水，质量为0.3千克、体积为10﹣4米3金属块与质量为0.5千克木块粘合后漂浮在水面上．一段时间后，金属块与木块分离脱落．求：（1）分离前，金属块和木块排开液体的体积．（2）分离后，木块在水中所受到的浮力．（3）分离前后，水对容器底部的压强的变化量．22．（8分）（2014•闵行区三模）在图（a）所示的电路中，电源电压为18伏且保持不变，滑动变阻器R2上标有“50Ω1A”字样，电阻R1为可变电阻，两电压表的规格相同，电流表选用0～3A量程．（1）闭合电键S后，电流表示数为0.6安，电压表V2的示数为12V．此时R1的阻值为多少？滑动变阻器R2消耗的电功率为多少？（2）若移动变阻器的滑片P，分别使电压表V1和V2的指针都能处于如图（b）所示的位置，且电路正常工作．求：（a）符合上述条件的电阻R1的阻值范围．（b）满足上述要求时，电阻R1的分别取最小和最大阻值连入电路，在两种情况下各自电流表示数的最小值．〔注：（a）（b）两问均要写明必要理由〕五、实验题（共18分）23．（4分）（2014•闵行区三模）请根据如图所示现象，完成有关要求．图（a），测力计所测物体的重力_________ 牛；图（b），温度计示数为_________ ℃；图（c），为使杠杆在水平位置平衡，正确的操作是_________ ；图（d），钩码挂在支点_________ （左/右）侧，可使杠杆水平平衡．24．（4分）（2014•闵行区三模）小林和小沈在做“验证凸透镜成像规律”的实验时，他们都将凸透镜放置于光具座的A点（50cm处）且保持不变，如图所示．现有焦距为10厘米或15厘米的凸透镜可选择．小林将点燃的蜡烛放在凸透镜的一侧，光具座68厘米刻度处的光屏上得到一个倒立、缩小的实像，则凸透镜的焦距可能是_________ 厘米．小沈先后两次将蜡烛放在距B点6厘米处，在凸透镜的_________ （左/右）侧移动光屏，可在光屏上得到大小不同的两个像．比较两次所成的像，当蜡烛置于光具座上_________ 厘米刻度处时所成的像较小，凸透镜的焦距可能是_________ 厘米．25．（5分）（2014•闵行区三模）漂浮在水平面上的冰块中嵌有一个小物体，小伟同学想知道冰块熔化后，水对容器底部压强的变化量与哪些因素有关．他设计了如图16所示的实验．每次实验都将一块嵌有合金块的冰块，放进相同的轻质圆柱形容器中，保持冰块漂浮在水平面上且水面高度相同，冰块熔化后水不溢出．他记录和计算出的实验数据如表一、表二所示．表一表二表三（1）分析比较实验序号1、2、3或4、5、6的合金块重力、水对容器底部压强的变化量，可得出的初步结论是：_________ ．（2）分析比较实验序号_________ 的合金块重力、水对容器底部压强的变化量，可得出初步结论是：嵌在冰块中的合金块重力相同时，水对容器底部的压强变化量相同，与冰块重力大小无关．（3）小伟又将冰块中的合金块换成木块，重复上述实验，发现水对容器底部的压强增加量均为0帕．他继续添加了一些器材做进一步探究，用表三记录相关数据．请完成表三中空缺．26．（5分）（2014•闵行区三模）小华做“测定小灯泡的电功率”实验中，有电源（电压为2V的整数倍且保持不变）、待测小灯、电压表、电流表、滑动变阻器（“10Ω、“20Ω两种规格）、电键及导线若干．其中待测小灯上只有所标“2.5V”字样清晰可见，小灯泡功率在1.8瓦左右．他正确连接电路，实验步骤正确，闭合电键，电压表V 的示数为2.0 伏，电流表A 的指针与电压表V的指针偏离零刻度角度相同．接着他移动变阻器的滑片至小灯正常发光时，滑片的位置恰好在变阻器的中点上．（1）实验中所用的电源电压是_________ 伏．（2）请计算小灯的额定功率．_________ （需写出计算过程）2014年上海市闵行区中考物理三模试卷参考答案与试题解析一、选择题（每题2分，共16分）5．（2分）（2014•闵行区三模）甲、乙两辆小车在平直路面上运动的s﹣t图象如图所示．由图象可知（）==4m/s==2m/s6．（2分）（2014•闵行区三模）如图所示，甲、乙两线圈宽松地套在光滑的玻璃棒上，可以自由移动．当电键S闭合时，两个线圈将会（）7．（2分）（2014•闵行区三模）在如图所示的电路中，电源电压保持不变，闭合电键S．当滑片P向右移时，（）8．（2分）（2014•闵行区三模）如图所示，均质圆柱形固体A和盛有液体的轻质柱形容器B对水平桌面的压力相等．将固体A沿水平方向切去和容器B中抽出相同的任意高度△h，剩余部分固体对桌面的压强、液体对容器底部的压强分别为P A、P B，要使P A与P B的差值始终保持不变．则它们密度的大小关系是（）得出p=二、填空题（第9～14题每空1分，第15题每空2分，共26分）9．（4分）（2014•闵行区三模）手电筒用2节新干电池串联作为电源，则电源电压为 3 伏，电键与灯泡是串联（串联/并联）连接的．手电筒发出的光从空气斜射到水面上会发生反射和折射现象，这时折射角小于入射角（选填：“大于”“小于”“等于”）．10．（4分）（2014•闵行区三模）某同学将手中的实心球投出后，球在空中运动过程中，球的质量将不变，重力使实心球的运动状态发生改变，重力的方向是竖直向下的，球相对于地面是运动（运动/静止）的．11．（3分）（2014•闵行区三模）鼓号队在升旗仪式上奏乐时，鼓声是由于鼓面的振动产生，听到的声音是通过空气传入人耳．距鼓号队34米的同学，需经过0.1 秒能听到鼓声（v声=340米/秒）．得：=12．（3分）（2014•闵行区三模）某导体两端的电压为12伏，通过它的电流为0.5安，10秒内通过该导体横截面的电荷量为 5 库，电流做功为60 焦．当导体两端的电压为零时，该导体的电阻为24 欧．解：∵I=，∴电阻阻值R==2413．（4分）（2014•闵行区三模）发电厂的电能是通过高压输电的方式输送到千家万户．家庭消耗的电能是用电能表来测量的．某电饭煲的铭牌上标有“220V 1000W”，正常工作0.5小时消耗的电能是0.5 度，通电时电饭煲的电热丝发热是通过做功的方式增加了电热丝的内能．14．（2分）（2014•闵行区三模）在如图所示的电路中，电源电压保持不变．如果电路中只存在断路故障，且故障发生在灯L、R处．则：（1）闭合电键后，电压表可能有（选填“一定有”、“可能有”或“一定没有”）示数．（2）闭合电键前后，电压表的示数一定不（选填“一定”、“不一定”或“一定不”）发生变化．15．（6分）（2014•闵行区三模）某同学研究施力物体和受力物体之间所受力的大小关系．他选用了一些实验器材，进行了一系列实验，实验过程与现象如图中的（a）、（b）、（c）所示．（1）观察图（a）中的两个圆形测力计示数，可得到的初步结论是：发生相互作用的两个物体中施力物体和受力物体之间的作用力大小相等．（2）在图（b）的实验中，他观察到的现象是：弹簧测力计减少的读数等于天平右盘所增加的砝码的重力．他研究的是：浸在液体中的物体与液体间的相互作用．（3）图（c）中，弹簧测力计下面挂着一个马蹄磁铁，台秤上也放上一个马蹄磁铁，某同学观察比较两次实验现象后，得到的初步结论是：两块马蹄磁铁间的相互作用力大小相等．他观察的现象应是：弹簧测力计增加的示数等于台秤减小的示数．三、作图题（每题2分，共6分）16．（2分）（2014•闵行区三模）在图中，根据平面镜成像特点画出像A′B′在平面镜MN中对应的物体AB．17．（2分）（2014•闵行区三模）物体在水平方向受到水平拉力F和摩擦力f的作用下处于静止状态，摩擦力f的大小和方向如图所示．请用力的图示法在图中画出拉力F的大小和方向．故答案为：18．（2分）（2001•上海）在如图所示电路的○里填上适当的电表符号，填上后要求灯L1和L2并联连接，且都能发光．四、计算题（第19、20、21、22题，分别为3、5、8、8分，共24分）19．（3分）（2014•闵行区三模）如图所示，装有酒精的玻璃杯放在水平桌面上．酒精的密度为0.8×103千克/米3，求A点处所受酒精的压强．20．（5分）（2014•闵行区三模）如图所示不计滑轮自重与摩擦，重为40牛的物体A在竖直向上的拉力F作用下，4秒内匀速上升1米．求：（1）拉力所做的功W．（2）拉力的功率P．F=计算拉力的功率．G=P==21．（8分）（2014•闵行区三模）如图所示，底面积为2×10﹣2米2的圆柱形轻质容器放置在水平桌面上，容器内装有适量水，质量为0.3千克、体积为10﹣4米3金属块与质量为0.5千克木块粘合后漂浮在水面上．一段时间后，金属块与木块分离脱落．求：（1）分离前，金属块和木块排开液体的体积．（2）分离后，木块在水中所受到的浮力．（3）分离前后，水对容器底部的压强的变化量．p====0.8×10==22．（8分）（2014•闵行区三模）在图（a）所示的电路中，电源电压为18伏且保持不变，滑动变阻器R2上标有“50Ω1A”字样，电阻R1为可变电阻，两电压表的规格相同，电流表选用0～3A量程．（1）闭合电键S后，电流表示数为0.6安，电压表V2的示数为12V．此时R1的阻值为多少？滑动变阻器R2消耗的电功率为多少？（2）若移动变阻器的滑片P，分别使电压表V1和V2的指针都能处于如图（b）所示的位置，且电路正常工作．求：（a）符合上述条件的电阻R1的阻值范围．（b）满足上述要求时，电阻R1的分别取最小和最大阻值连入电路，在两种情况下各自电流表示数的最小值．〔注：（a）（b）两问均要写明必要理由〕I==I=，=，当=，根据：=====0.2A五、实验题（共18分）23．（4分）（2014•闵行区三模）请根据如图所示现象，完成有关要求．图（a），测力计所测物体的重力 2.0 牛；图（b），温度计示数为8 ℃；图（c），为使杠杆在水平位置平衡，正确的操作是将平衡螺母向左调；图（d），钩码挂在支点右（左/右）侧，可使杠杆水平平衡．24．（4分）（2014•闵行区三模）小林和小沈在做“验证凸透镜成像规律”的实验时，他们都将凸透镜放置于光具座的A点（50cm处）且保持不变，如图所示．现有焦距为10厘米或15厘米的凸透镜可选择．小林将点燃的蜡烛放在凸透镜的一侧，光具座68厘米刻度处的光屏上得到一个倒立、缩小的实像，则凸透镜的焦距可能是10或15 厘米．小沈先后两次将蜡烛放在距B点6厘米处，在凸透镜的右（左/右）侧移动光屏，可在光屏上得到大小不同的两个像．比较两次所成的像，当蜡烛置于光具座上24 厘米刻度处时所成的像较小，凸透镜的焦距可能是10 厘米．25．（5分）（2014•闵行区三模）漂浮在水平面上的冰块中嵌有一个小物体，小伟同学想知道冰块熔化后，水对容器底部压强的变化量与哪些因素有关．他设计了如图16所示的实验．每次实验都将一块嵌有合金块的冰块，放进相同的轻质圆柱形容器中，保持冰块漂浮在水平面上且水面高度相同，冰块熔化后水不溢出．他记录和计算出的实验数据如表一、表二所示．表二表三（1）分析比较实验序号1、2、3或4、5、6的合金块重力、水对容器底部压强的变化量，可得出的初步结论是：水对容器底部压强的变化量与冰块中的合金块重力成正比．（2）分析比较实验序号2、4 的合金块重力、水对容器底部压强的变化量，可得出初步结论是：嵌在冰块中的合金块重力相同时，水对容器底部的压强变化量相同，与冰块重力大小无关．（3）小伟又将冰块中的合金块换成木块，重复上述实验，发现水对容器底部的压强增加量均为0帕．他继续添加了一些器材做进一步探究，用表三记录相关数据．请完成表三中空缺．26．（5分）（2014•闵行区三模）小华做“测定小灯泡的电功率”实验中，有电源（电压为2V的整数倍且保持不变）、待测小灯、电压表、电流表、滑动变阻器（“10Ω、“20Ω两种规格）、电键及导线若干．其中待测小灯上只有所标“2.5V”字样清晰可见，小灯泡功率在1.8瓦左右．他正确连接电路，实验步骤正确，闭合电键，电压表V 的示数为2.0 伏，电流表A 的指针与电压表V的指针偏离零刻度角度相同．接着他移动变阻器的滑片至小灯正常发光时，滑片的位置恰好在变阻器的中点上．（1）实验中所用的电源电压是6或10 伏．（2）请计算小灯的额定功率． 1.75W或1.875W （需写出计算过程）．电路的电压的规律，即电功率的计算方法P=UI．此时滑动变阻器连入阻值最大，如果选用的是“10Ω规格的，则U=U L+U R=2V+0.4A×10Ω=6V；若选择的是“20Ω规格的，则U=U L+U R=2V+0.4A×20Ω=10V；==。
2014年上海市中考物理试卷及评分标准
2014年上海市中考物理试卷及评分标准＜R 1）替换R 2，替换前、后两电表的示数恰好不变，则A ．R 1一定断路B ．R 2一定断路C ．R 1可能断路D ．R 2可能断路8．如图2所示，水平面上的圆柱形容器A 、B 中分别盛有甲、乙两种液体，且甲对容器底部的压强大于乙。
现在两容器中各放入一个物体，物体均漂浮在液面上且液体不溢出。
小明认为：若两物体质量相等，甲对容器底部的压强可能小于乙；小红认为：若两物体体积相等，甲对容器底部的压强可能小于乙。
下列说法中正确的是A ．两人的观点均正确B ．两人的观点均不正确C ．只有小明的观点正确D ．只有小红的观点正确二、填空题（共26分）请将结果填入答题纸的相应位置。
A B图29．一节新干电池的电压为__(1)_ 伏；四冲程汽油机工作时将机械能转化为内能的冲程是(2) 冲程；用电器工作时将__(3)_ 转化为其他形式的能。
10．捏泥人是中国传统民间技艺。
艺人将泥揉捏成形态各异的泥人，这表明力可以使物体发生 (4) ；改变物体内能有两种方式，烈日照射使泥人温度升高，属于 (5) 方式；用大小为2牛、竖直向上的力将泥人托高1米，该力所做的功为 (6) 焦。
11．甲、乙两车运动的s -t 图像分别如图3（a ）、（b ）所示。
以甲为参照物，乙是 (7) 的(选填8米，所用势能 (9) (选填“增大”、“不变”或“减小”)。
（a ） （b ） 图3 秒 秒12．在各种不同色光中， (10) 、绿、蓝叫做三原色光。
凸透镜的焦距为10厘米，将发光体放在离透镜25厘米的主光轴上，所成的像是倒立、 (11) 的实像(选填“放大”、“等大”或“缩小”)，像到透镜的距离 (12) 20厘米(选填“大于”、“等于”或“小于”)。
13．某导体两端的电压为2伏，通过该导体的电流为0.2安，10秒内通过其横截面的电荷量为 (13) 库，这段时间内电流做的功为 (14) 焦。
根据图4中通电螺线管的N 极，可判断a 端是电源的 (15) 极。
上海市2014年中考物理试卷 有答案
上海市2014年中考物理试卷一、选择题（共16分）7．（2分）（2014•上海）在图所示的电路中，电源电压保持不变，闭合电键S，电路正常工作，一段时间后，电流表A的示数变小，电压表V的示数不变，若故障只发生在电阻R1，R2上，用某完好的定值电阻R（R＜R1）替换R2，替换前，后两电表的示数恰好不变，则（）8．（2分）（2014•上海）如图所示，水平面上圆柱形容器A，B中分别盛有甲，乙两种液体，且甲对容器底部的压强大于乙，现在两容器中个放入一个物体，物体均漂浮在液面上且液体不溢出，小明认为：若两物体质量相等，甲对容器底部的压强可能小于乙，小红认为：若两物体体积相等，甲对容器底部的压强可能小于乙，下列说法正确的是（）二、填空题（共２６分）9．（3分）（2014•上海）一节新干电池的电压为 1.5伏，四冲程汽油机工作时将机械能转化为内能的冲程是压缩冲程，用电器工作将电能转化为其他形式的能．10．（3分）（2014•上海）捏泥人是中国传统民间技艺，艺人将泥揉捏成各异的泥人，这表明力可以使物体发生形变，改变物体内能有两种方式，烈日照射使泥人温度升高，属于热传递方式，用大小为2牛，竖直线上的力将泥人托高1米，该力所做的功为2焦．11．（6分）（2014•上海）甲乙两车运动的s﹣t图象分别如图（a）（b）所示，以甲为参照物，乙是运动的（选填“静止”或“运动”），甲，乙各运动8米，所用时间相差9秒，甲在上坡过程中，其重力势能增大（选填“增大”“不变”或“减少”）．=m/s=m/s12．（3分）（2014•上海）在各种不同色光中，红，绿，蓝叫做三原色光，凸透镜的焦距为10厘米，将发光体放在高透镜25厘米的主光轴上，所成的像是倒立，缩小的实像（选填“放大”“等于”或“缩小”），像到透镜的距离小于20厘米（选填“大于”“等于”或“小于”）．13．（3分）（2014•上海）某导体两端的电压为2伏，通过该导体的电流为0.2安，1秒内通过其横截面的电荷量为0.2库，这段时间内电流做的功为0.4焦，根据图中通电螺线管的N极，可判断a端是电源的正极．14．（3分）（2014•上海）距水面0.2米深处的压强为1960帕，体积为1×10﹣3米3的物体浸没在水中，受到的浮力的大小为9.8牛，若物体受到的浮力小于重力，则这两个力的合力小于重力（选填“大于”，“等于”或“小于”）．15．（3分）（2014•上海）在图中所示的电路中，将电压表V1，V2正确连入电路，闭合电键S，电路正常工作，各电表的示数均不为零，移动滑动变阻器R2的滑片P，电压表V1与电流表A示数的比值不发生变化，电压表V2与电流表A示数的比值发生变化．①电压表V2测量的是R2或电源两端的电压．②若电压表V1与V2示数的比值逐渐变小，则变阻器的滑片P正在向b端移动（选填“a“或“b”）．16．（2分）（2014•上海）有些物理量与物质的微观结构有关，为了研究不同物质的密度与其内部粒子排列紧密程度的关系，小伟通过查阅资料，得到甲，乙，丙三种物质的密度关系是ρ甲＞ρ乙＞ρ丙，及其内部粒子排列的模型如图所示．①根据以上信息，关于物质的密度与其内部粒子排列紧密程度的关系，小伟可得出的初步结论是：不同物质，内部粒子排列程度越低，物质密度越小．②小张从其他资料中查到了与上述情况不符的实例，与小伟一起思考分析并查找原因，合理的选项是：BC．A．物理量都与物质的微观结构无关B．物理的密度还与其他因素有关C．由小数研究对象归纳出的结论，不具有普遍意义．三、解答题（共3小题，满分8分）17．（2分）（2014•上海）在图中，物块受到水平向右，大小为2牛的拉力F，用力的图示法画出拉力F．18．（2分）（2014•上海）在图中，根据给出的入射光线，画出相应的出射光线．19．（4分）（2014•上海）在图所示的电路中，有两根导线尚未连接，请用笔线代替导线补上，补上后要求：①电压表测小灯两端电压．②闭合电键S，向a端移动滑动变阻器的滑片P，小灯变亮．四、解答题（共3小题，满分22分）20．（5分）（2014•上海）杠杆平衡时，动力F1的大小为10牛，动力臂l1为0.2米，阻力臂l2为0.1米，求阻力F2的大小．21．（9分）（2014•上海）如图所示，轻质薄壁圆柱形容器A，B分别置于高度差为h的两个水平面上，A中盛有深度为16h的液体甲，B中盛有深度为19h，体积为5×10﹣3米3的液体乙（ρ乙=0.8×103千克/米3）①求液体乙的质量m乙．②求水平面对容器B的支持力F B的大小．③若在图示水平面MN处两种液体额压强相等，先从两容器中分别抽出高均为△h的液体后，容器对各自水平面的压强为p A和p B，请通过计算比较p A和p B的大小关系及其对应△h的取值范围．22．（8分）（2014•上海）在图（a）所示的电路中，滑动变阻器R2是规格为“20Ω，2A”和“5Ω，3A”中的一个，闭合电键S，当变阻器连入电路恰好为其最大阻值的一半时，电流表的示数为0.3安，此时：①若电阻R1的阻值为20欧，求R1两端的电压U1．②若在电路中正确连入两个电压表，示数分别如图（b），（c）所示，请通过计算判断所用变阻器R2的规格，并求出电阻R1消耗的电功率P1．五、实验题（18分）23．（4分）（2014•上海）图（a）所示的测量工具是电流表，使用时应串联在电路中，图（b）所示的弹簧测力计量程为0～5牛，此时的示数为 3.2牛．24．（4分）（2014•上海）“测定小灯泡的电功率”的实验原理是P=UI连接电路时电键应处于断开状态，在“探究平面镜成像的特点”实验中，采用玻璃板作为平面镜，为得到像与物体到镜面的距离关系，需将镜前物体放在不同位置进行多次实验（选填“同一”或“不同”）．25．（4分）（2014•上海）某小组同学试图探究物体从斜面顶端由静止下滑到底端时速度的大小v与哪些因素有关，他们猜想v可能与斜面的倾角θ，斜面材料，物体的质量m三个因素有关，于是选用：一长方体木块，100克砝码片（可站在木块上表面），两个长度相同材料不同的斜面A和B进行试验，按图1所示，将木块平放在斜面顶端，木块由静止下滑，与物体质量m无关．②分析比较实验序号1，2，6，8与9的数据及相关条件，可得出的初步结论是：同一木块，平放在长度相同的斜面顶端由静止下滑，斜面的倾角越大，物体从斜面顶端由静止下滑到底端时速度的大小v越大③在实验上述实验后，有同学提出新的猜想：v可能还与物体跟斜面的接触面积有关，为了验证猜想，应选择图2中（d）与（a）进行对比实验（选填“（b）”“（c）”或“（d）”）即可得出初步结论．26．（6分）（2014•上海）小陆同学做“用电流表，电压表测电阻”实验，现只有电源（电压大于3伏且保持不变），待测电阻R x，电压表（0﹣15伏量程档损坏），阻值为10欧的定值电阻R1，阻值为30欧的定值电阻R2，电键及导线若干，他经过思考，进行了三次实验，电路图及闭合电键S后对应的电压表的示数分别如图（a）（b）．（c）所示，请根据相关信息计算（需写出计算过程）．①小陆同学所用电源的电压U e6V．②待测电阻R x的阻值．（计算电阻时，精确到0.1欧） 5.9Ω．=0.15A利用欧姆定律可得：=即，则此时利用欧姆定律可得：=Rx=≈。

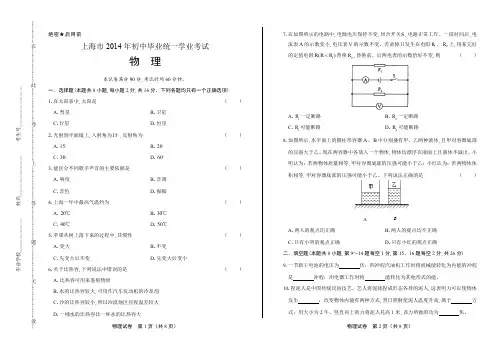

2014年上海市中考物理试卷
