[工程类试卷]2013年注册电气工程师供配电(专业案例)下午真题试卷及答案与解析
2013年注册电气工程师供配电（专业案例）下午真题试卷及答案与解析一、案例分析题0 某变电所设一台400kV.A动力变压器，U d％=4，二次侧单母线给电动机负荷供电，其中一台笼型电动机额定功率P=132kW，额定电压380V，额定电流240A，额定转速1480r／min，cosφed=0．89，额定效率0．94，启动电流倍数6．8，启动转矩倍数1．8，接至电动机的沿桥架敷设的电缆线路电抗为0．024511，变压器一次侧的短路容量为20MV.A，母线已有负荷为200kV.A，COSφn=0．73。
请回答下列问题。
1 计算电动机启动时母线电压为下列哪一项数值?(忽略母线阻抗，仅计线路电抗) ( )2 若该低压笼型电动机具有9个出线端子，现采用延边三角形降压启动，设星形部分和三角形部分的抽头比为2: 1，计算电动机的启动电压和启动电流应为下列哪组数值? ( )3 若采用定子回路接入对称电阻启动，设电动机的启动电压与额定电压之比为0．7，忽略线路电阻，计算每相外加电阻应为下列哪一项数值? ( )4 若采用定子回路接入单相电阻启动，设电动机的允许启动转矩为1．2M st，忽略线路电阻，计算流过单相电阻的电流应为下列哪一项数值? ( )5 当采用自耦变压器降压启动时，设电动机启动电压为额定电压的70％，允许每小时启动6次，电动机一次启动时间为12s，计算自耦变压器的容量应为下列哪一项数值? ( )二、案例分析题每题的备选答案中，有一个或多个符合题意。
错选，本题不得分；少选，所选的每个选项得0.5分。
5 某110／10kV。
变电所，变压器容量为2×25MV.A，两台变压器一台工作一台备用，变电所的计算负荷为17000kV.A，变压器采用室外布置，10kV设备采用室内布置。
变电所所在地海拔高度为2000m，户外设备运行的环境温度为-25～45°C，且冬季时有冰雪天气，在最大运行方式下10kV母线的三相稳态短路电流有效值为20kA(回路总电阻小于总电抗的三分之一)，请回答下列问题。
6 若110／10kV变电所出线间隔采用10kV真空断路器，断路器在正常环境条件下额定电流为630A，周围空气温度为40°C 时允许温升为20°C，请确定该断路器在本工程所在地区环境条件下及环境温度5℃时的额定电流和40℃时的允许值为下列哪一项数值? ( )（A）740A，19°C（B）740A，20°C（C）630A，19°C（D）630A，20°C7 110／10kV变电所10kV供电线路中，电缆总长度约为32km，无架空地线的钢筋混凝土电杆架空线路10km，若采用消弧线圈经接地变压器接地，使接地故障点的残余电流小于等于10A。
请确定消弧线圈的容量(计算值)应为下列哪一项数值? ( )（A）32．74kV.A（B）77．94kV.A（C）251．53kV.A（D）284．26kV.A8 若1 10／10kV变电所的10kV系统的电容电流为35A，阻尼率取3％，试计算当脱谐度和长时间中性点位移电压满足规范要求且采用过补偿方式时，消弧线圈的电感电流取值范围为下列哪一项数值? ( )（A）31．50～38．5A（B）35．0～38．50A（C）34．25～36．75A（D）36．54～38．50A9 110／10kV变电所10kV出线经穿墙套管引入室内，试确定穿墙套管的额定电压、额定电流宜为下列哪组数值? ( )（A）20kV，1600A（B）20kV，1000A（C）10kV，1600A（D）10kV，1000A10 110／10kV变电所10kV出线经穿墙套管引入室内，三相矩形母线水平布置，已知穿墙套管与最近的一组母线支撑绝缘子的距离为800mm，穿墙套管的长度为500mm，相间距离为300mm，绝缘子上受力的折算系数取1，试确定穿墙套管的最小弯矩破坏负荷为下列哪一项数值? ( ) （A）500N（B）1000N（C）2000N（D）4000N10 某35kV变电所，两回电缆进线，装有两台35／10kV变压器、两台35／0．4kV所用变，10kV馈出回路若干。
请回答下列问题。
11 已知某10kV出线电缆线路的计算电流为230A，采用交联聚乙烯绝缘铠装铜芯三芯电缆，直埋敷设在多石地层、非常干燥、湿度为3％的砂土层中，环境温度为25°C，请计算按持续工作电流选择电缆截面时，该电缆最小截面为下列哪一项数值? ( )（A）120mm2（B）150mm2（C）185mm2（D）240mm212 已知变电所室内10kV母线采用矩形硬铝母线，母线工作温度为75°C，母线短路电流交流分量引起的热效应为400kA2s，母线短路电流直流分量引起的热效应为4kA2s，请计算母线截面最小应该选择下面哪一项数值? ( )（A）160mm2（B）200mm2（C）250mm2（D）300mm213 假定变电所所在地海拔高度为2000m，环境温度为＋35°C，已知35kV，外软导线在正常使用环境下的载流量为200A，请计算校正后的户外软导线载流量为下列哪一项数值? ( )（A）120A（B）150A（C）170A（D）210A14 已知变电所一路380V所用电回路是以气体放电灯为主的照明回路，拟采用1kV交联聚乙烯等截面铜芯四芯电缆直埋敷设(环境温度25％，热阻系数p=2．5)见下表，该回路的基波电流为80A，各相线电流中三次谐波分量为35％，该回路的电缆最小截面应为下列哪一项数值?( )（A）25mm2（B）35mm2（C）50mm2（D）70mm215 已知变电所另一路380V所用电回路出线采用聚氯乙烯绝缘铜芯电缆，线芯长期允许工作温度70°C，且用电缆的金属护层做保护导体，假定通过该回路的保护电器预期故障电流为14．1 kA，保护电器自动切断电流的动作时间为0．2s，请确定该回路保护导体的最小截面应为下面哪一项数值? ( )（A）25mm2（B）35mm2（C）50mm2（D）70mm215 某无人值班的35／10kV变电所，35kV侧采用线路变压器组接线，10kV侧采用单母线分段接线，设母联断路器：两台变压器同时运行、互为备用，当任一路电源失电或任一台变压器解列时，该路35kV断路器及10kV进线断路器跳闸，10kV母联断路器自动投入(不考虑两路电源同时失电)，变电所采用蓄电池直流操作电源，电压等级为220V，直流负荷中，信号装置计算负荷电流为5A，控制保护装置计算负荷电流为5A，应急照明(直流事故照明)计算负荷电流为5A，35kV 及10kV断路器跳闸电流均为5A，合闸电流均为120A(以上负荷均已考虑负荷系数)，请回答下列问题。
16 请计算事故全停电情况下，与之相对应的持续放电时间的放电容量最接近下列哪一项数值? ( )（A）15A.h（B）25A.h（C）30A．h（D）50A．h17 假定事故全停电情况下(全停电前充电装置与蓄电池浮充电运行)，与之相对应的持续放电时间的放电容量为40A.h，选择蓄电池容量为150A.h，电池数108块，采用阀控式贫液铅酸蓄电池，为了确定放电初期(1min)承受冲击放电电流时，蓄电池所能保持的电压，请计算事故放电初期冲击系数K cho。
值，其结果最接近下列哪一项数值? ( )（A）1．1（B）1．83（C）9．53（D）10．6318 假定事故全停电情况下，与之相对应的持续放电时间的放电容量为40A.h，选择蓄电池容量为150A.h，电池数为108块，采用阀控式贫液铅酸蓄电池，为了确定事故放电末期承受随机(5s)冲击放电电流时，蓄电池所能保持的电压，请分别计算任意事故放电阶段的10h放电率电流倍数K m.x 值及x h事故放电末期冲击系数K chm.x，其结果最接近下列哪组数值? ( )（A）K m.x=1．47，K chm.x=8．8（B）K m.x=2．93，K chm.x=17．6（C）K m.x=5．50，K chm.x=8．8（D）k m.x=5．50，K chm.x=17．619 假定选择蓄电池容量为120A．h，采用阀控式贫液铅酸蓄电池，蓄电池组与直流母线连接，不考虑蓄电池初充电要求，请计算变电所充电装置的额定电流，其结果最接近下列哪一项数值?(蓄电池自放电电流按最大考虑) ( )（A）15A（B）20A（C）25A（D）30A20 假设该变电所不设母联自投装置，并改用在线UPS交流操作电源，电压等级为AC220V，请计算UPS容量，其结果最接近下列哪一项?(可靠系数取上限值) ( )（A）31．64kV.A（B）34．32kV.A（C）35．64kV.A（D）66．0kV.A20 某新建项目，包括生产车间、66kV变电所、办公建筑等，当地的年平均雷暴日为20天，预计雷击次数为0．2次／年，请回答下列问题。
21 该项目厂区内有一个一类防雷建筑，电源由500m外10kV变电所通过架空线路引来，在距离该建筑物18m处改由电缆穿钢管埋地引入该建筑物配电室，电缆由室外引入室内后沿电缆沟敷设，长度为5m，电缆规格为YJV-10kV，3×35mm2，电缆埋地处土壤电阻率为200Ω.m，电缆穿钢管埋地的最小长度宜为下列哪一项数值? ( )（A）29m（B）23m（C）18m（D）15m22 该项目厂区内有一烟囱建筑，高20m，防雷接地的水平接地体形式为近似边长6m的正方形，测得引下线的冲击接地电阻为3511，土壤电阻率为1000Ω.m，请确定是否需要补加水平接地体，若需要，补加的最小长度宜为下列哪一项数值? ( )（A）需要1．61 m（B）需要5．61 m（C）需要16．08m（D）不需要23 该项目66kV。
变电所内有A、B两个电气设备，室外布置，设备的顶端平面为圆形，半径均为0．3m，且与地面平行，高度分别为16．5m和11m，拟在距A设备中心15m、距B设备中心25m的位置安装32m高的避雷针一座，请采用折线法计算避雷针在A、B两个电气设备顶端高度上的保护半径应为下列哪组数值?并判断A、B两个电气设备是否在避雷针的保护范围内? ( ) （A）11．75m，18．44m，均不在（B）15．04m，25．22m，均在（C）15．04m，25．22m，均不在（D）15．50m，26．0m，均在24 该项目66kV变电所电源线路采用架空线，线路全程架设避雷线，其中有两档的档距分别为500m和180m，试确定当环境条件为15°C无风时，这两档中央导线和避雷线间的最小距离分别宜为下列哪组数值? ( )（A）3．10m，3．10m（B）6．00m，3．16m（C）6．00m，6．00m（D）7．00m，3．16m25 该项目厂区内某普通办公建筑，低压电源线路采用带内屏蔽层的4芯电力电缆架空引入，作为建筑内用户0．4kV电气设备的电源，电缆额定电压为lkV，土壤电阻率为500Ω.m，屏蔽层电阻率为17．24×10－9Ω.m，屏蔽层每公里电阻为1．4Ω，电缆芯线每公里的电阻为0．212，电缆线路总长度为100m，电缆屏蔽层在架空前接地，架空距离为80m，通过地下和架空引入该建筑物的金属管道和线路总数为3，试确定电力电缆屏蔽层的最小面积宜为下列哪一项数值? ( )（A）0．37mm2（B）2．22mm2（C）2．77mm2（D）4．44mm225 某企业所在地区海拔高度为2300m，总变电所设有110／35kV变压器，从电网用架空线引来一路110kV电源，110kV和35kV 电设备均为户外敞开式；其中，110kV。
2013注册电气工程师-供配电-专业案例真题-上下午-文字版
题1-5 某高层办公楼供电电源为交流10KV，频率50HZ，10/0.4KV变电所设在内，10KV侧采用低电阻接地系统，400/230V侧接地型式采用TN-S系统且低压置采用保护总等电位联接系统，请回答下列问题，并列出解答过程。
2013A1接触电流1、因低压系统发生接地故障，办公室有一电气设备的金属外壳带电，若已知干大的接触表面积，50HZ/60HZ交流电流路径为手到手的人体总阻抗Z T见下表人体碰触到该电气设备，交流接触电压为75V，干燥条件，大的接触表面积路径为人体双手对身体躯干成并联，接触电流应为下列哪项数值？人体总阻抗Z T表（A）50mA （B）75mA （C）150mA （D）214mA2013A2工频应力电压2.办公楼10/0.4kV变电所的高压接地系统和低压接地系统相互连接，变电所的接地电阻为3.2Ω，若变电所10kV高压侧发生单相接地故障，接地故障电流为150A，在故障持续期内低压系统接地体与变电所低压设备外露可导电部分之间的工频应力电压为下列哪项数值？A 110VB 220VC 480VD 700V*2013A3低压电缆长度3. 办公楼内一台风机采用交联铜芯电缆YJV-0.6/1kV-3×25+1×16配电，该风机采用断路器的短路保护兼作单相接地故障保护，已知该配电线路保护断路器之前系统的相保电阻为65mΩ，相保电抗为40mΩ，保证断路器在5秒内自动切断故障回路的动作电流为1.62kA，线路单位长度阻抗值见下表，若不计该配电回路保护开关之后线路的电抗和接地故障点的阻抗，该配电线路长度不能超过下列哪项数值？线路单位长度电阻值（mΩ/m）’注1注1：R′为导线20℃时单位长度电阻，R′=C j20S×103(mΩ)，=2.82×10−6Ω·cm，铜ρ20=2.82×10−6Ω·cm。
C j为绞入系数，导线截面≤铝ρ206mm2时，C j取为1.0；导线截面＞6mm2时，C j取为1.02。
注册电气工程师考试_供配电专业_真题及答案_2013_背题模式

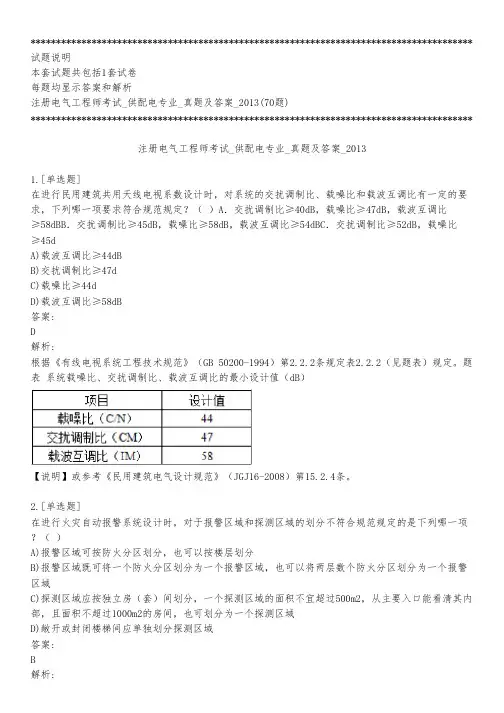

***************************************************************************************试题说明本套试题共包括1套试卷每题均显示答案和解析注册电气工程师考试_供配电专业_真题及答案_2013(70题)***************************************************************************************注册电气工程师考试_供配电专业_真题及答案_20131.[单选题]在进行民用建筑共用天线电视系数设计时，对系统的交扰调制比、载噪比和载波互调比有一定的要求，下列哪一项要求符合规范规定？（ ）A．交扰调制比≥40dB，载噪比≥47dB，载波互调比≥58dBB．交扰调制比≥45dB，载噪比≥58dB，载波互调比≥54dBC．交扰调制比≥52dB，载噪比≥45dA)载波互调比≥44dBB)交扰调制比≥47dC)载噪比≥44dD)载波互调比≥58dB答案:D解析:根据《有线电视系统工程技术规范》（GB 50200-1994）第2.2.2条规定表2.2.2（见题表）规定。
题表 系统载噪比、交扰调制比、载波互调比的最小设计值（dB）【说明】或参考《民用建筑电气设计规范》（JGJ16-2008）第15.2.4条。
2.[单选题]在进行火灾自动报警系统设计时，对于报警区域和探测区域的划分不符合规范规定的是下列哪一项（ ）A)报警区域可按防火分区划分，也可以按楼层划分B)报警区域既可将一个防火分区划分为一个报警区域，也可以将两层数个防火分区划分为一个报警区域C)探测区域应按独立房（套）间划分，一个探测区域的面积不宜超过500m2，从主要入口能看清其内部，且面积不超过1000m2的房间，也可划分为一个探测区域D)敞开或封闭楼梯间应单独划分探测区域答案:B解析:根据《火灾自动报警系统设计规范》（GB 50116-2013）第3.3.1条第1款规定，报警区域应根据防火分区或楼层划分，可将一个防火分区或一个楼层划分为一个报警区域，也可将发生火灾时需要同时联动消防设备的相邻几个防火分区或楼层划分为一个报警区域。
2013年注册电气工程师(供配电)《专业案例考试(下)》真题及详解【圣才出品】

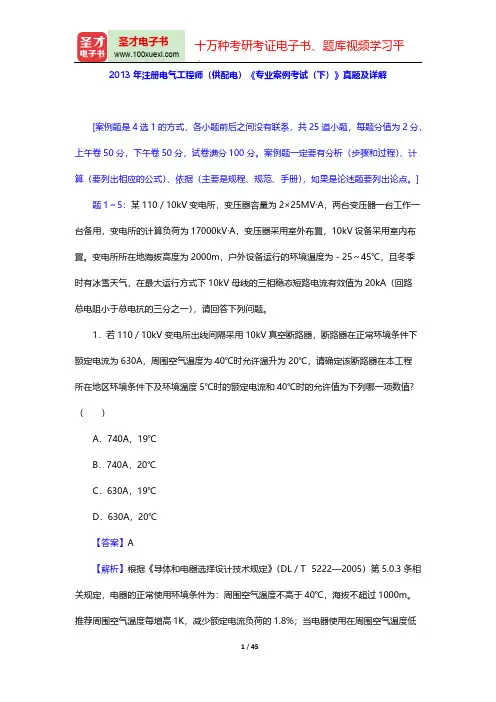

2013年注册电气工程师（供配电）《专业案例考试（下）》真题及详解[案例题是4选1的方式，各小题前后之间没有联系，共25道小题，每题分值为2分，上午卷50分，下午卷50分，试卷满分100分。
案例题一定要有分析（步骤和过程）、计算（要列出相应的公式）、依据（主要是规程、规范、手册），如果是论述题要列出论点。
]题1～5：某110／10kV变电所，变压器容量为2×25MV·A，两台变压器一台工作一台备用，变电所的计算负荷为17000kV·A，变压器采用室外布置，10kV设备采用室内布置。
变电所所在地海拔高度为2000m，户外设备运行的环境温度为－25～45℃，且冬季时有冰雪天气，在最大运行方式下10kV母线的三相稳态短路电流有效值为20kA（回路总电阻小于总电抗的三分之一），请回答下列问题。
1．若110／10kV变电所出线间隔采用10kV真空断路器，断路器在正常环境条件下额定电流为630A，周围空气温度为40℃时允许温升为20℃，请确定该断路器在本工程所在地区环境条件下及环境温度5℃时的额定电流和40℃时的允许值为下列哪一项数值?（）A．740A，19℃B．740A，20℃C．630A，19℃D．630A，20℃【答案】A【解析】根据《导体和电器选择设计技术规定》（DL／T 5222—2005）第5.0.3条相关规定，电器的正常使用环境条件为：周围空气温度不高于40℃，海拔不超过1000m。
推荐周围空气温度每增高1K，减少额定电流负荷的1.8%；当电器使用在周围空气温度低于+40℃时，推荐周围空气温度每降低1K ，增加额定电流负荷的0.5%，但其最大负荷不得超过额定电流负荷的20%；当使用在海拔超过1000m （但不超过4000m ）且最高周围空气温度为40℃时，其规定的海拔每超过100m （以1000m 为起点）允许温升降低0.3%。
因此，环境温度5℃时的额定电流：I t =I[1+（40－5）×0.5％]=630×1.175=740A 。
2013年注册电气工程师发输电专业基础考试下午试题及解析
2013注册电气工程师发输电专业基础考试下午试题 真题及解析二○一四年九月1.图示电路的输入电阻为：（A）1.5 （B）3 （C）9 （D）22.图示电路的输入电阻为：（A）2.5 （B）‐5 （C）5 （D）253.图示电路中，u=10V，则 5V电压源发出的功率为：（A）5W（B）10W（C）‐5W（D）‐10W4.有一个由 R=1k，L=2H和C=0.5uF三个元件串联的电路，则该电路的串联谐振角频率为下列哪项数值：（A）250rad/s（B）1000rad/s（C）500rad/s（D）750rad/s5.图示理想变压器的等效输入阻抗为：（A）j19 （B）j25 （C）j5 （D）‐j56.图示电路中， U=220V，频率f=50Hz，S断开及闭合电流I的有效值均为0.5，则电感L的感抗为：（A）j110 （B）j55 （C）j220 （D）j3307.图示电路中，u C (0-)=0,t=0时闭合开关 S，u C (t)为：（A）50(1+e -100t)V（B）100e -100tV（C）100(1+e -100t)V（D）100(1-e -100t)V8.图示电路中， i L(0-) = 0，t=0时闭合开关 S后， i L(t )为：（A）12.5(1+e -1000t)V （B）12.5(1-e -1000t)V （C） 25(1+e-1000t)V（D） 25(1-e -1000t)V9.图示电路电压u含有基波和三次谐波，角频率为104rad/s，若C中不含基波而将三次谐波分量全部取出，则电感L和电容C为：（A）1mH 2uF （B）1mH 1.25uF （C）2mH 2.5uF （D）1mH 2.5uF10.图示对称三相电路中，线电压为 380V，线电流为3A，若功率表读数为684W，则功率因数应为下列哪项数值？(A)0.6（B）0.8（C）0.7（D）0.911.列写结点电压方程时，图示部分电路中结点B的自导为：(A) 4S（B）6S（C）3S（D）2S12.图示电路中，电阻R应为：（A）18 （B）9 （C）6 （D）3 13.已知正弦电流的初相角为60度，在t=0时刻的瞬时值为8.66A，经过1/300秒后电流第一次下降为0，则其频率应为下列哪项？(A) 314Hz（B）50Hz（C）100Hz（D）628Hz14.在一个由 R，L，C串联的电路中，若总电压U，电容电压UC 及RL两端的电压URL均为100V，且R=10，则电流I为下列哪项数值？(A) 10A（B）5A（C）8.66A（D）5.77A15.一个半径为0.5m的导体球当作接地电极深埋于地下，土壤的电导率为10-2S/m，则此接地体的接地电阻为：（A）7.96 （B）15.92 （C）31.84 （D）63.6816.内电阻为300Ω的信号源通过特性阻抗为300Ω的无损耗向75Ω的电阻性负载供电，为达到匹配的目的，在传输线与负载间接入一段长度为四分之一波长的无损耗传输线，则该线的特性阻抗为下列哪项数值？ （A）150Ω （B）187.5Ω （C）75Ω （D）300Ω17.介质为空气的一平板电容器，板间距离为d，与电压U连接时，两板间的相互作用力为f，断开电源后，将距离压缩到d/2，则两板间的相互作用力为：（A）f（B）2f（C）4f（D） f18.对于高压同轴电缆，为了在外导体尺寸固定不变（半径为定值）与外施电压不变的情况下，使介质得到最充分利用，则内导体半径a的最佳尺寸为外导体半径b的倍数是：（A）1/5（B）1/3（C）1/2（D）1/e19.真空中有一均匀带电球表面，半径为R，电荷总量为q，则球心处的电场强度大小为：（A）（B）（C）（D）020.一特性阻抗为75Ω的无损耗传输线，其长度为八分之一波长，且其终端短路，则该传输线的输入阻抗为：（A）‐j75Ω （B）j75Ω （C）75Ω （D）‐75Ω 21.图示电路的电压增益表达式为：（A）-R 1/Rf（B）R 1/(R f+R 1) （C）-R f/R 1（D）-R 1/(R f +R 1)22.欲在正弦波电压上叠加一个直流量，应选用的电路为：（A）反相比例运算电路 （B）同相比例运算电路 （C）差分比例运算电路（D）同相输入求和运算电路23.理想运放电路如图所示，若R 1=5kΩ，R 2=20kΩ，R 3 = 10kΩ，R 4=50kΩ，U i1=U i2 = 0.2V，则U o 为（A）‐4V，（B）‐5V（C）‐8V（D）‐10V24.放大电路如图（a）所示，晶体管的输出特性曲线以及放大电路的交直流负载线如图b所示，设晶体管的β=50，Ube=0.7V，放大电路的电压放大倍数Au为：（A）‐102.6，（B）‐85.2（C）‐78.9（D）‐5225.电路如图所示，已知 R 1=R 2, R 3=R 4=R 5，且运放的性能为理想，则 A=U o /U i 的表达式为：（A）-（B）（C）-（D）326.“或非”逻辑运算结果为“1”的条件为：（A）该或项的变量全部为0（B）该或项的变量全部为1（C）该或项的变量至少一个为1（D）该或项的变量至少一个为027.逻辑函数L=A C+BC+ABC+AC(DEF+DEG)最简化结果为：（A） AC+BC（B） AC+BC（C） AB（D） BC28.如果将一个最大同谋为5.1V的模拟信号转换为数字信号，要求输入每变化20mV，输出信号的最低位LSB 发生变化，选用的ADC至少应为：（A）6位（B）8位（C）10位（D）12位29.由 555定时器组成的脉冲发生电路如图所示，电路的振荡频率为：（A）200Hz（B）400Hz（C）1000Hz（D）2000Hz30.图示电路中波形的频率为：（A）25Hz（B）20Hz（C）10Hz（D）5Hz31.一台 Y接法三相四极绕线式感应电动机， f1=50Hz, P N =150kW,U N =380V,额定负载时测得 P cu2=2210W, P Ω+ =3640W ,已知电机参数 R1=R2’=0.012Ω, X1=X2’=0.06Ω，当负载转矩不变，电动机转子回路每相串入电阻R’=0.1Ω（已折算到定子边），此时转速为：（A）1301 r/min（B）1350 r/min（C）1479 r/min （D）1500 r/min32.一台三相感应电动机，定子△连接， U N= 380V ， f 1=50Hz , P N =7.5KW ，n N =960r/min，额定负载时cos2=0.824,定子铜耗474W，铁耗231W，机械损耗45W，附加损耗37.5W，则额定负载时转子铜耗P cu2为：（A）315.9W（B）329.1W（C）312.5W（D）303.3W33.某线电压为66KV的三相电源，经 A，B两台容量均为1500KVA，△/Y 连接的三相变压器二次降压后供给一线电压为400V的负载， A变压器的额定电压为66/6.3kV，空载损耗为10kW，额定短路损耗为15.64kW，B 变压器的额定电压为6300/400V，空载损耗为12kW，额定短路损耗为14.815kW，在额定电压下的条件下，两台变压器工作在总效率为最大时的负载系数βmax为： （A）0.8（B） 0.85（C）0.9（D）0.92434.某理想电力变压器带电阻电感性负载运行时，在负载电流相同的情况下，提高，则：（A）副边电压变化率ΔU 减小，效率降低 （B）副边电压变化率ΔU 增大，效率提高 （C）副边电压变化率ΔU 减小，效率提高 （D）副边电压变化率ΔU 增大，效率降低35.三相凸极同步发电机，S N =1000kVA ，U N =400V ， X d *=1.075， X q*=0.65，不计定子绕组电阻，接在大电网上运行，当其输出电枢电流为额定，输出功率为500kW，功角δ=11.75°，此时该发电机的空载电势标幺值E a *为：（A）0.5（B）1.484（C）1.842（D）236.同步发电机与大电网并联时，并联条件中除发电机电压小于电网电压10%外，其它条件均已满足，此时若合闸并联，发电机将：（A）产生很大电流，使发电机不能并网（B）产生不大电流，此电流是电感性输出电流 （C）产生不大电流，此电流是电容性输出电流 （D）产生不大电流，此电流是纯有功输出电流37.一台并励直流电动机， U N =220V， P N =15KW，ηN =85.3%，电枢回路总电阻（包括电刷接触电阻），R a = 0.2Ω，现采用电枢回路串接电阻起动，限制起动电流为1.5I N ,（忽略励磁电流），所串电阻阻值为： （A）1.63（B）1.76（C）1.83（D）1.9638.一台串励直流电动机，若把电刷顺旋转方向偏离磁场几何中性线一个不大角度，设电机的电枢电流保持不变，此时电动机的转速将：（A）降低（B）保持不变（C）升高（D）反转39.电力系统接线如下图，各级电网的额定电压示于图中，发电机，变压器T1，T2，T3，T4额定电压分别为：（A）G:10.5kV, T1:10.5/363kV, T2:363/121kV, T3:330/242kV, T4:110/35kV（B）G:10kV, T1:10/363kV, T2:330/121kV, T3:330/242kV, T4:110/35kV（C）G:10.5kV, T1:10.5/363kV, T2:330/121kV, T3:330/242kV, T4:110/38.5kV （D）G:10kV, T1:10.5/330kV, T2:330/220kV, T3:330/110kV, T4:110/35kV40.三相输电线路的单位长度等值电抗参数计算公式为：（A）（B）（C）（D）41.长距离输电线路的稳态方程为：（A）（B）（C）（D）42.简单电力系统等值电路如图所示，若变压器空载，输电线路串联支路末端功率及串联支路功率损耗为：（A） S l=0.27+j4.337MVA ΔS l=(2.55+j5.313)×10-2MVA（B） S l=0.027-j4.337MVA ΔS l=(2.55+j5.29)×10-2MVA（C） S l=0.027+j4.337MVA ΔS l=(2.55-j5.313)×10-2MVA（D） S l=0.27-j4.337MVA ΔS l=(2.55-j5.313)×10-2MVA43．SF3-31500/110±2×2.5%变压器当分接着位置在+2.5%位置，分接头电压为（A）112.75KV（B）121KV（C）107.25KV（D）110KV44.发电机以低于额定功率运行时：（A）P增大，Q减小，S n不变（B）P增大，Q减小，S n减小（C）P减小，Q增大，S n不变（D）P减小，Q增大，S n减小45.在下图系统中，已知 220kV的参数为 R=31.5Ω , X=58.5Ω， B/2=2.168×10-4S，线路端母线电压为 223∠0°kV，线路末端电压为：（A） 225.9∠-0.4°kV（B） 235.1∠-0.4°kV（C） 225.9∠0.4°kV（D） 235.1∠0.4°kV46.如图所示输电系统，送端母线电压在最大，最小负载时均保持115KV，系统元件参数均标在图中，当变压器低压母线要求逆调压时，变压器变比及应安装的静电电容器容量为（忽略功率损耗及电压降横分量）。
2013注册电气工程师考试专业知识供配电专业真题及答案
2013注册电气工程师考试专业知识供配电专业真题及答案第1部分：单项选择题，共60题，每题只有一个正确答案,多选或少选均不得分。
1.[单选题]A)3VB)6VC)9VD)12V答案:C解析:设网孔电流大小分别为I1、I2、I3（按图中从右到左逆时针顺序），其中Is=is，列写网孔电流方程为：u＝10（I3－I1），gu=I1+I2，u＝70×I1－20×I2，联立方程解得u＝9V。
2.[单选题]如图示电路中，当R为下列哪项数值时，其能获得最大功率为？（ ）A)7.5ΩB)4.5ΩC)5.2ΩD)5.5Ω答案:D3.[单选题]A)AB)BC)CD)D答案:B解析:4.[单选题]有一个由R=3kΩ，L=4H和C=1μF三个元件相串联的电路。
若电路发生谐振，则振荡频率为应为下列哪项数值（ ）A)331rad/sB)500rad/sC)375rad/sD)750rad/s答案:A解析:5.[单选题]图示空心变压器AB间的输入阻抗Zm应为下列哪项数值？（ ）B)BC)CD)D答案:D解析:将耦合空心变压器做去耦等效变换，如题解图所示。
根据耦合电感电压电流关系可知：6.[单选题]图示电路中电压μ含有基波和三次谐波，基波角频率为若要求μ1中不含基波分量而将μ中的三次谐波分量全部取出，则电容C1应为下列哪项数值？（ ）A)2.5 μFB)1.25μFC)5 μFD)10μF答案:B解析:B)220WC)6600WD)4400W答案:A解析:8.[单选题]A)7AB)1AC)5AD)0A答案:C解析:当电路发生谐振时对外呈纯阻性，电压与电流同相。
设电源频率为ω，若发生谐振，则总阻抗的虚部为0。
根据题意有：解得：I3＝5A。
9.[单选题]在R、L、C串联电路中，Xc=10Ω若电压维持不变而将L短路，总电流的有效值与原来相同，则X?应为下列哪项数值？（ ）A)30 ΩB)40ΩC)5ΩD)20Ω答案:D解析:10.[单选题]图示电路的戴维南等效电路参数μS为下列哪项数值？（ ）A)35VB)15VC)3VD)9V答案:B解析:根据戴维南等效定理，等效电路中的参数uS为端口的开路电压。
[工程类试卷]2013年注册电气工程师(供配电)公共基础真题试卷及答案与解析
![[工程类试卷]2013年注册电气工程师(供配电)公共基础真题试卷及答案与解析](https://360docs-1393072327.cos.ap-beijing.myqcloud.com/6c98d95fa417866fb84a8ee5.webp)
2013年注册电气工程师（供配电）公共基础真题试卷及答案与解析一、单项选择题1 已知向量α=(-3，-2，1)，β=(1，-4，-5)，则｜α×β｜等于：（A）0（B）6（C）（D）14i+16j-10k2 若,则必有：（A）a=-1， b=2（B）a=-1，b=-2（C）a=-1，b=-1（D）a=1，b=13 若，则等于：（A）-tant（B）tant（C）-sint（D）cott4 设f(x)有连续导数，则下列关系式中正确的是：（A）∫f(x)dx=f(x)（B）[∫f(x)dx]'=f(x)（C）∫f'(x)dx=f(x)dx（D）[∫f(x)dx]'=f(x)+c5 已知f(x)为连续的偶函数，则f(x)的原函数中：（A）有奇函数（B）都是奇函数（C）都是偶函数（D）没有奇函数也没有偶函数6 设，则f(x)在点x=1：（A）不连续（B）连续但左、右导数不存在（C）连续但不可导（D）可导7 函数y=(5-x)号的极值可疑点的个数是：（A）0（B）1（C）2（D）38 下列广义积分中发散的是：（A）（B）（C）（D）9 二次积分f(x，y)dy交换积分次序后的二次积分是：（A）（B）（C）（D）10 微分方程xy'-ylny=0满足y(1)=e的特解是：（A）y=ex（B）y=e x（C）y=e2x（D）y=lnx11 设z=z(x，y)是由方程xz-xy+ln(xyz)=0所确定的可微函数，则= （A）（B）-x+（C）（D）12 正项级数的部分和数列｛S n｝(S n=)有上界是该级数收敛的：（A）充分必要条件（B）充分条件而非必要条件（C）必要条件而非充分条件（D）既非充分又非必要条件13 若f(-x)=-f(x)(-∞<x<+∞)，且在(-∞，0)内f'(x)>0，f''(x)<0，则f(x)在(0，+∞)内是：（A）f'(x)>0，f(x)<0（B）f'(x)<0，f''(x)>0（C）f'(x)>0，f''(x)>0（D）f'(x)<0，f''(x)<014 微分方程y''-3y'+2y=xe x的待定特解的形式是：（A）y=(Ax2+Bx)e x（B）y=(Ax+B)e x（C）y=Ax2e x（D）y=Axe x15 已知直线L：，平面π：-2x+2y+z-1=0，则：（A）L与π垂直相交（B）L平行于π，但L不在π上（C）L与π非垂直相交（D）L在π上16 设L是连接点A(1，0)及点B(0，-1)的直线段，则对弧长的曲线积分∫L(y-x)ds=（A）-1（B）1（C）（D）17 下列幂级数中，收敛半径R=3的幂级数是：（A）（B）（C）（D）18 若z=f(x，y)和y=φ(x)均可微，则= （A）（B）（C）（D）19 已知向量组α1=(3，2，-5)T，α2=(3，-1，3)T,α3=(1，，1)T，α4(6，-2，6)T则该向量组的一个极大线性无关组是：（A）α2，α4（B）α3，α4（C）α1，α2（D）α2，α320 若非齐次线性方程组AX=b中，方程的个数少于未知量的个数，则下列结论中正确的是：（A）AX=0仅有零解（B）AX=0必有非零解（C）AX=0一定无解（D）AX=b必有无穷多解21 已知矩阵A=与B=相似，则λ=（A）6（B）5（C）4（D）1422 设A和B为两个相互独立的事件，且P(A)=0．4，P(B)=0．5，则P(A∪B)等于：（A）0.9（B）0.8（C）0.7（D）0.623 下列函数中，可以作为连续型随机变量的分布函数的是：（A）（B）（C）（D）24 设总体X～N(0，σ2)，X1，X2，…X n是来自总体的样本，则σ2的矩估计是：（A）（B）（C）（D）25 一瓶氦气和一瓶氮气，它们每个分子的平均平动动能相同，而且都处于平衡态。
2013年供配电专业基础真题及解析
2013年注册电气工程师（供配电）《专业基础考试》真题及详解单项选择题（共60题，每题2分。
每题的备选项中只有一个最符合题意）1.图示电路中u=-2V，则3V电压源发出的功率应为下列哪项数值？（）A.10WB.3WC.-3WD.-10W【答案】B【考点】电压电流的参考方向和发出功率、吸收功率的定义【解析】以逆时针方向为参考正方向，根据基尔霍夫电压定律有：u-3+Ur=0，得：ur=5V。
电阻两端电压是 5V，电流方向与电压参考方向相同，则电流I=5V/5Q=1A，所以3V电压源发出的功率为：P=3VX1A=3W。
2.图示电路中U=10V，电阻均为100Ω，则电路中的电流I应为下列哪项数值？（）A.-114AB.17AC.14AD.7A【答案】A【考点】电路的等效变换【解析】如题2解图所示，由电路的对称性，易知节点1和2等电位，节点3和4等电位。
由此可得电路等效电阻为:Req= （100//100） + （100//100+100+100//100） // （100//100） + （100//100） =140Q。
即电源两端电阻R= 140 0，所以I=u/R=l/14A。
3.若图示电路中的电压值为该点的结点电压，则电路中的电流I应为下列哪项数值？（）A.-2AB.2AC.0.8750AD.0.4375A【答案】D【考点】节点电压方程【解析】设节点1电压为Ui ，节点2电压为U2，节点1和节点2之间电压为U12， Ui2=Ui-U2，则1=列节点电压方程为:从而求得：I = ¥ = Uy ^ "2 = 0.4375 A 。
4.若图示电路中is=1.2A 和g=0.1S ，则电路中的电压u 应为下列哪项数值？（）A.3VB.6VC.9VD.12V【答案】C【考点】回路电流方程5.如图示电路中，当R 为下列哪项数值时，它能获得最大功率？（ ）A.7.5ΩB.4.5ΩC.5.2ΩD.5.5Ω载可获得最大功率。
2013年注册电气工程师(供配电)专业知识下午真题及答案解析
2013年注册电气工程师（供配电）专业知识下午真题及答案解析(1/40)单项选择题(每题的备选答案中，只有1个最符合题意)第1题国家标准中规定，在建筑照明设计中对照明节能评价指标采用的单位是下列哪一项?______A.W/lxB.W/lmC.W/m2D.lm/m2下一题(2/40)单项选择题(每题的备选答案中，只有1个最符合题意)第2题高压配电系统可采用放射式、树干式、环式或其他组合方式配电，其放射式配电的特点在下列表述中哪一项是正确的?______A.投资少、事故影响范围大B.投资较高、事故影响范围较小C.切换操作方便、保护配置复杂D.运行比较灵活、切换操作不便上一题下一题(3/40)单项选择题(每题的备选答案中，只有1个最符合题意)第3题在三相配电系统中，每相均接入一盏交流220V、1kW的碘钨灯，同时在A相和B相间接入一个交流380V、2kW的全阻性负载，请计算等效三相负荷，下列哪一项数值是正确的?______A.5kWB.6kWC.9kWD.10kW上一题下一题(4/40)单项选择题(每题的备选答案中，只有1个最符合题意)第4题35kV变电所主接线一般有单母线分段、单母线、外桥、内桥、线路变压器组几种形式，下列哪种情况宜采用内桥接线?______A.变电所有两回电源线路和两台变压器，供电线路较短或需经常切换变压器B.变电所有两回电源线路和两台变压器，供电线路较长或不需经常切换变压器C.变电所有两回电源线路和两台变压器，且35kV配电装置有一至二回转送负荷的线路D.变电所有一回电源线路和一台变压器，且35kV配电装置有一至二回转送负荷的线路上一题下一题(5/40)单项选择题(每题的备选答案中，只有1个最符合题意)第5题10kV及以下变电所设计中，一般情况下，动力和照明宜共用变压器，在下列关于设置专用变压器的表述中哪一项是正确的?______A.在TN系统的低压电网中，照明负荷应设专用变压器B.当单台变压器的容量小于1250kV·A时，可设照明专用变压器C.当照明负荷较大或动力和照明采用共用变压器严重影响照明质量及灯泡的寿命时，可设照明专用变压器D.负荷随季节性变化不大时，宜设照明专用变压器上一题下一题(6/40)单项选择题(每题的备选答案中，只有1个最符合题意)第6题具有3种电压的110kV变电所，通过主变压器各侧线圈的功率均达到该变压器容量的下列哪个数值以上时，主变压器宜采用三线圈变压器?______A.10%B.15%C.20%D.30%上一题下一题(7/40)单项选择题(每题的备选答案中，只有1个最符合题意)第7题下列哪一项为供配电系统中高次谐波的主要来源?______A.工矿企业中各种非线性用电设备B.60Hz的用电设备C.运行在非饱和段的铁芯电抗器D.静补装置中的容性无功设备上一题下一题(8/40)单项选择题(每题的备选答案中，只有1个最符合题意)第8题20kV及以下的变电所的电容器组件中，放电器件的放电容量不应小于与其并联的电容器组容量，其中低压电容器的放电器件应满足断开电源后电容器组两端的电压从图片倍额定电压降至50V所需的时间不应大于下列哪项数值?______A.1minB.3minC.5minD.10min上一题下一题(9/40)单项选择题(每题的备选答案中，只有1个最符合题意)第9题下列关于高压配电装置设计的要求中，哪一条不符合规范的规定?______A.63kV敞开式配电装置中，每段母线上不宜装设接地刀闸或接地器B.63kV敞开式配电装置中，断路器两侧隔离开关的断路器侧和线路隔离开关的线路侧，宜配置接地开关C.气体绝缘金属封闭开关设备宜设隔离断口D.屋内、外配电装置的隔离开关与相应的断路器和接地刀闸之间应装设闭锁装置上一题下一题(10/40)单项选择题(每题的备选答案中，只有1个最符合题意)第10题110kV屋外配电装置的设计时，按下列哪一项确定最大风速?______A.离地10m高，30年一遇15min平均最大风速B.离地10m高，20年一遇10min平均最大风速C.离地10m高，30年一遇10min平均最大风速D.离地10m高，30年一遇10min平均风速上一题下一题(11/40)单项选择题(每题的备选答案中，只有1个最符合题意)第11题已知一条50km长的110kV架空线路，其架空导线每公里电抗为0.409Ω，若计算基准容量为100MV·A，该线路电抗标么值是多少?______A.0.204B.0.169C.0.155D.0.003上一题下一题(12/40)单项选择题(每题的备选答案中，只有1个最符合题意)第12题10kV电容器装置的电器和导体的长期允许电流，应按下列哪一项选择?______A.等于电容器组额定电流的1.35倍B.不小于电容器组额定电流的1.35倍C.等于电容器组额定电流的1.30倍D.不小于电容器组额定电流的1.30倍上一题下一题(13/40)单项选择题(每题的备选答案中，只有1个最符合题意)第13题某远离发电厂的变电所10kV母线最大三相短路电流为7kA，请指出10kA开关柜中的隔离开关的动稳定电流，选用下列哪一项最合理?______A.16kAB.20kAC.31.5kAD.40kA上一题下一题(14/40)单项选择题(每题的备选答案中，只有1个最符合题意)第14题下列哪一项变压器可不装设纵联差动保护?______A.10MV·A及以上的单独运行变压器B.6.3MV·A及以上的并列运行变压器C.2MV·A及以上的变压器，当电流速断保护灵敏系数满足要求时D.3MV·A及以上的变压器，当电流速断保护灵敏系数不满足要求时上一题下一题(15/40)单项选择题(每题的备选答案中，只有1个最符合题意)第15题按低压电器的选择原则规定，下列哪一项电器不能用作功能性开关电器?______A.负荷开关B.继电器C.半导体开关电器D.熔断器上一题下一题(16/40)单项选择题(每题的备选答案中，只有1个最符合题意)第16题根据回路性质确定电缆芯线最小截面时，下列哪一项不符合规定?______A.电压互感器至保护和自动装置屏的电缆芯线截面不应小于1.5mm2B.电流互感器二次回路电缆芯线截面不应小于2.5mm2C.操作回路电缆芯线截面不应小于4mm2D.弱电控制回路电缆芯线截面不应小于0.5mm2上一题下一题(17/40)单项选择题(每题的备选答案中，只有1个最符合题意)第17题在10kV及以下电力电缆和控制电缆的敷设中，下列哪一项叙述符合规范的规定?______ A.在隧道、沟、线槽、竖井、夹层等封闭式电缆通道中，不得含有可能影响环境温升持续超过10℃的供热管路B.直埋敷设于非冻土地区时，电缆外皮至地面深度不得小于0.5mC.敷设于保护管中，使用排管时，管路纵向排水坡度不宜小于0.2%D.电缆沟、隧道的纵向排水坡度不应大于0.5%上一题下一题(18/40)单项选择题(每题的备选答案中，只有1个最符合题意)第18题采用蓄电池组的直流系统，正常运行时其母线电压应与蓄电池组的下列哪种运行方式下的电压相同?______A.初充电电压B.均衡充电电压C.浮充电电压D.放电电压上一题下一题(19/40)单项选择题(每题的备选答案中，只有1个最符合题意)第19题某380/220V照明回路，灯具全部采用荧光灯、铁芯镇流器且不设电容补偿(功率因数为0.5)，假定该回路的照明负荷三相均衡，计算负荷为9kW，请计算该回路的计算电流最接近下列哪个数值?______A.13.7AB.27.3AC.47.2AD.47.4A上一题下一题(20/40)单项选择题(每题的备选答案中，只有1个最符合题意)第20题为直流电动机、直流应急照明负荷提供电源的直流系统，下列哪个电压值宜选为其标称电压?______A.380VB.220VC.110VD.48V上一题下一题(21/40)单项选择题(每题的备选答案中，只有1个最符合题意)第21题对双绕组变压器的外部相间短路保护，以下说法哪一项是正确的?______A.单侧电源的双绕组变压器的外部相间短路保护宜装于各侧B.单侧电源的双绕组变压器的外部相间短路保护电源侧保护可带三段时限C.双侧电源的双绕组变压器的外部相间短路保护应装于主电源侧D.三侧电源的双绕组变压器的外部相间短路保护应装于低压侧上一题下一题(22/40)单项选择题(每题的备选答案中，只有1个最符合题意)第22题某厂有一台交流变频传动异步机，额定功率75kW，额定电压380V，额定转速985r/min，额定频率50Hz，最高弱磁转速1800r/min，采用通用电压型变频装置供电。
注册电气工程师专业考试(供配电专业)下午题2013年_真题(含答案与解析)-交互
注册电气工程师专业考试(供配电专业)下午题2013年(总分120, 做题时间90分钟)单项选择题(每题的备选项中只有一个最符合题意)1.图示电路中u=-2V，则3V电压源发出的功率应为下列哪项数值?______•**•**C.-3W• D.-10WSSS_SIMPLE_SINA B C D分值: 2答案:B[解析] 以逆时针方向为参考正方向，由题可知电阻两端电压为3-(-2)=5V，故电路中电流为I=5/5=1A，方向与3V电压源同向，故可求得电压源发出的功率为P=UI=3×1=3W。
2.图示电路中U=10V，电阻均为100Ω，则电路中的电流I应为下列哪项数值?______A．B．C．14AD．7ASSS_SIMPLE_SINA B C D分值: 2答案:A[解析] 如下图1所示，由电路的对称性，易知节点1和2等电位，节点3和4等电位，圈中部分的电阻电流为0，其等效电路如下图2所示，由此可得电路等效电阻为(100+100+100)//(100+100+100)=150Ω，电流I=10/150=1/15A。
3.若图示电路中的电压值为该点的节点电压，则电路中的电流应为下列哪项数值?______• A.-2A•**•****SSS_SIMPLE_SINA B C D分值: 2答案:D[解析] 采用节点电压法，分别求出①②两个节点的电压。
节点①方程如下：(1)节点②方程如下：(2)由式(1)、(2)求解可得U1=21.875V，U2=19.6875V，故I=(U1-U2)/5=0.4375A。
4.图示电路中iS=1.2A和g=0.1S，则电路中的电压u应为下列哪项数值?______•**•**•****SSS_SIMPLE_SINA B C D分值: 2答案:C[解析] 设流过20Ω电阻的电流为i，由题可得如下方程组：求解可得u=9V。
5.在图示电路中，当R为下列哪项数值时，它能获得最大功率______。
2013注册电气工程师(供配电)专业案例(下午)真题
专业案例题（共40题，考生从中选择25题作答，每题2分）题1-5：某110/10KV变电所，变电器容量为2*25MV A。
两台变压器一台工作一台备用。
变电所的计算负荷为17000KV A。
变压器采用室外布置，10KV设备采用室内布置。
变电所所在地海拔高度为2000m,户外设备运行的环境温度为-25℃-45℃。
且冬季时有冰雪天气，在最大运行方式下10KV母线的三相稳态短路电流有效值为20KA （回路的总电阻小于总电抗的三分之一），请解答下列问题：1.若110/10KV变电所10KV出线间隔采用10KV真空断路器，断路器在正常环境条件下额定电流为630A、周围空气温度为40℃时的允许温升为20℃。
请确定该断路器在本工程所在地区环境条件下及环境温度5℃时的额定和40℃时允许温升为下列哪组数值？(A) 740A，19℃ (B) 740A，20℃(C) 630A, 19℃ (D) 630A，20℃答案： ( )2. 110/10KV变电所10KV供电线路中，电缆总长度约为32km,无架空地线的钢筋混凝土电杆架空线路10km，若采用消弧线圈经接地变压器接地，使接地故障点的残余电流小于等于10A。
请确定消弧线圈的容量（计算值）应为下列哪项数值？(A) 32.74 kVA (B) 77.94 kVA(C) 251.53 kVA (D) 284.26 kVA答案： ( )3.若110/10 kV变电所的10 kV系统的电容电流为35A，阻尼率取3%。
试计算当脱谐度和长时间中性点位移电压满足规范要求且采用补偿方式时，消弧线圈的电感电流取值范围为下列哪项目数值？(A) 31.50A ～ 38.50A (B) 35.0A ～ 38.50A(C) 34.25A ～ 36.75A (D) 36.54A ～ 38.50A答案： ( )4.110/10KV变压器10KV出线经过穿墙套管引入室内。
试确定穿墙套管的额定电压、额定电流宜为下列哪组数值？(A) 20Kv, 1600A (B) 20Kv, 1000A(C) 10Kv, 1600A (D) 10Kv, 1000A答案： ( )5.110/10kV变压器10kV出线穿墙套管引入室内，三相矩形母线水平布置，已知穿墙套管与最近的一组母线支撑绝缘子的距离为800mm,穿墙套管的长度为500mm,相间距离为300mm，绝缘子上受力的这算系统系数取1。
