卫星电视接收调试方法及接收参数
卫星电视接收调试方法及接收参数
This model paper was revised by the Standardization Office on December 10, 2020 卫星电视接收调试方法及接收参数 将天线同轴电缆室内一端英制连接头连接到卫星接收机“天线输入”连接口上，用随机携带的音／视频线将接收机的“视频”和“左／右音频”输出端分别与电视机的“视频”和“左／右音频”输入端相连，将电源线与220 V／50 Hz交流电相连后打开接收机电源开关。
带网络接口的卫星电视／数据接收机(RJ-45接口)，还要将网线接到计算机网卡接口上或交换机上(注：将卫星接收机的配置程序安装在计算机上，由计算机完成参数配置)。
卫星电视接收机按功能分为两类：一是普通电视接收机；二是电视／数据接收一体机。它们的安装与调试方法分别如下：
1．普通电视接收机的安装与调试 (1)连接信号线。第一，连接卫星信号输入：首先检查“射频输入”连接头是否完好，将同轴电缆线接头接到机器“射频输入”端。第二，连接s视频端子：用s视频线将本机的s视频输出端与电视机的s视频输入端相连。第三，连接音、视频信号：用音、视频线将本机的“L／R”和"VIDEO"分别与电视机的“左／右音频”和“视频”输入端相连。
(2)调试内容和方法。卫星接收机的调试主要是用遥控器调出配置“菜单”(MENU)，根据菜单的提示，按卫星传输平台提供的卫星参数将卫星接收机参数配置好，主要参数包括：①根据所要接收的卫星，设置好卫星接收机所要接收的卫星信号下行频率(中央平台下行频率为12 620 MHz，山东平台下行频率为12 655MHz)；②设置好本振频率(具体情况要看高频头标定的本振频率数值，一般为11 250 MHz或11 300 MHz)；③设置好下行极化方式(中央平台下行极化方式为垂直，山东平台下行极化方式为水平)；④设置好符号率(中央平台符号率为32 553 Ksps，山东平台符号率为4 340 Ksps)；⑤设置好纠错方式(FEC：3／4或AUTO)。
参数设置完成后，按键退出。接收机开始搜索节目，节目搜索完毕后，系统会将搜索到的节目自动加到“卫星转频器”、“影视节目”或“音乐节目”菜单中，并显示搜索到的电视或音乐节目，否则会提示“无卫星信号”。
因为各厂家生产的接收机，其应用程序界面不同，因此，在具体进行参数设置时，应按随机附带的安装说明书进行操作。
2．电视／数据接收一体机安装调试 (1)安装。电视／数据接收一体机的硬件安装比较简单，主要是正确连好信号线，即将超五类反接线一端接到电视／数据接收一体机的RJ-45接口上，另一端接到计算机网卡的RJ-45接口上；将视音频线一端接到电视／数据接收一体机的视音频输出口，另一端接到电视机的视音频输入口，并接通电源，硬件即安装完毕。
电视／数据接收一体机的软件安装主要是应用软件安装和接收软件安装。其安装方法可参照卫星数据接收卡的应用软件和接收软件的安装(对于电视／数据接收一体机来说，不需要像接收卡那样安装驱动软件)。
(2)调试。电视节目的接收调试与普通电视机的调试方法一致；IP数据广播内容的接收调试要按照卫星数据接收卡的步骤进行，同时要对接收机的IP地址进行设置，一般情况下，可将计算机的IP地址设置为192．168．1．1，将电视／数据接收机的IP地址设置为192．168．1．2。
中星6B卫星电视接收调试方法及接收参数 由于中央广播电视节目和各省卫视、农林科技节目现在由中星6B卫星转播，故原接收亚洲3S卫星（度）电视信号的“村村通”用户，现调整为接收中星6B卫星（东经度）电视信号。本方法仅为上述转星情况提供参考。
我所介绍的这种方法很简单，不用添加卫星，只要添加频道即可。
首先你应该练习如何在已经对准卫星的情况下添加一个节目 我先给你一个你现在看的卫星上的节目参数不用动锅你先试着把这个台加进去,参数是 4132 H 9375 前面的三个参数分别代表 下行频率 极化 符号率 其中极化h代表水平v代表垂直 你在卫星的接受机器上找到添加节目，然后修改下行频率 极化 符号率这三个参数，其他的参数不要改动，只改动这三个，特别是本振频率千万不要改动。
改动时你会发现有下面应该有两个条，第一个条表示线路是否连好，这个条只要你插紧线他就绿，第二个条表示现在的信号质量，只有对准了星输对了参数他才亮
输好参数点确定你就会发现你家多了几个台了， 我再给你几组参数你多练习一下，一会就要正式调星了 3671 V 8932 4095 H 5555 3745 V 2625 4000 H 26850
现在你先在机器上输入 3706 H 4420 这个参数，现在电视上下面的条（信号强度）应该是0，这时你找一个人看着电视你去转动锅子，在现有的基础上向东旋转度，你一点一点向东转，然后让下面的人一有变化就告诉你，这个过程最困难，一定要有耐心，半个小时后或许下面的人告诉你信号不是0了，是多少多少，你更要细心，一点一点挪，左右动，直到下面的得到的是信号质量是最大值，如果还要更高可以加减一度仰角，进行调整.调好后固定锅子你可以回到电视前了。
再介绍一种更简便的方法，这种方法一个人几分钟就可以完成，不用开电视。先要准备一根2米左右的电视馈线，和一根能够到锅子的电源线，把接收机拿到锅子附近，接通电源，用准备好的馈线连接锅子和接收机，把接收机调出信号质量的显示数字，在慢慢调整锅子的同时，你观察接收机的数字是否变化，当数字有变化时，就要注意了，慢慢地左右、上下调整锅子，当数字到最大的时候（一般要到60以上）就可以固定锅子了。然后把接收机和原馈线复原，打开电视机就可以欣赏调好的这个节目了。
接下来按下面参数依次添加节目 前面的三个参数分别代表 下行频率 极化 符号率 其中极化h代表水平v代表垂直 中星6B参数表: 福建东南台 3706 H 4420 湖南、金鹰卡通 3750 H 10490 中央电视台4套、9套、西法频道 3771 H 9375 四川 3786 H 5440 贵州 3796 H 6930 上海东方、炫动卡通 3808 H 8800 中央1、2、7、10、11、12、音乐 3840 H 27500 中央3、5、6、8、新闻、少儿 3880 H 27500 中国教育电视台 4000 H 27500 上海文广付费平台（7套）4040 H 27500 上海文广付费平台（9套）4080 H 27500 上海文广付费平台（5套）4111 H 13330 上海文广付费平台（高清1套） 4129 H13330 湖北 4147 H 6150 青海汉语、藏语 4158 H 9200 内蒙古汉语、蒙语 4171 H 9200 北京鼎视付费平台（10套） 3600 V 27500 北京鼎视付费平台（10套） 3640 V 27500 电影频道付费平台1（标清3套，高清1套） 3740 V 27500 电影频道付费平台2（3套） 3769 V 9260 重庆 3807 V 6000 浙江 3825 V 6780 山东 3834 V 5400 山西 3846 V 5950 河南 3854 V 4420 宁夏 3861 V 4800 陕西、农林科技 3871 V 9080 山东教育 3885 V 4340 江西 3892 V 4420 江苏 3900 V 6670 甘肃 3910 V 6400 安徽 3929 V 8840 天津 3940 V 5950 北京 3951 V 9520 中数传媒付费平台（9套） 3980 V 27500 中数传媒付费平台（8套） 4020 V 27500 中数传媒付费平台（10套）4060 V 27500 中数传媒付费平台（高清）4100 V 27500 中数传媒付费平台（10套）4140 V 27500 中央40路广播 4175 V 5990 河北 4192 V 6000 亚太6号卫星（东经134度）Ku频段节目接收技术参数 序号 节目名称 转发器号 下行频率（MHz） 下行极化方式 FEC 符号率（Msps）
1 CCTV-1/2/5/6/7/8/10/11/12/少儿 K1 12275 垂直 3/4 2 中央40路广播 K2 12302 垂直 1/2 3 内蒙古、云南、贵州、四川、重庆、河南、湖南、青海、陕西、甘肃 K3 12355 垂直 3/4 4 境外平台（1） K5 12435 垂直 3/4 5 境外平台（2） K7 12515 垂直 3/4 6 境外平台（3） K9 12595 垂直 3/4 7 境外平台（4） K11 12675 垂直 3/4
8 中国教育电视台电视节目3套，全国中小学远程教育、全国农村党员干部远程教育、全国文化信息资源共享工程数据广播 K4 12395 垂直 3/4 9 高校基础教育等数据广播 K6 12475 垂直 3/4 10 山东、甘肃、新疆远程教育数据广播 K8 12547 垂直 3/4
鑫诺3号参数: 广西卫视 3827 H 5720 广东卫视、深圳卫视、南方卫视 3845 H 17778 黑龙江卫视 3893 H 6880
远程教育卫星转星技术参数及调试方法
远程教育卫星转星技术参数及调试方法一、技术参数卫星：亚太6号；频率：12395Hz；符号率：27500；本振频率11300Hz；极化方式：垂直V。
二、寻星方法：第一步：接收机参数调整1．打开电视机、卫星接收机电源；2．调整电视机的信号源为AV或AV1；3．使用卫星接收机遥控器，按“菜单”键进入系统主菜单，选择“设臵天线”；按“确认”键，进入设臵天线界面，选择“自动搜索”项，在搜索到的结果中选择本振频率为11300的卫星，Sinosat_Ku；4．按“退出”键回到主菜单，选择“设臵转发器”菜单项，进入到子菜单界面，按左右键选择第3步中确定的卫星名称；5．按上下键选择“修改转发器”菜单项，进入该子界面，分别选定“频率”、“符号率”、“搜索”项，相应修改为“12395”、“27500”、“是”，直到界面下方的信号强度最大并稳定为止，按“退出”键；如果卫星天线位臵调整正确，则画面上出现彩条，不断按“向下键”就会出现电视节目画面。
第二步：天线定位调试的基本步骤（所需工具：13号眼镜扳手、活扳手）完成上面第5步后，边调整天线边观察信号指示条（第5步时有一个信号指示条，或者保存后用遥控器安78，然后在按信息按键，其中有两个指示条），尽可能将信号调至最大。
先调整－仰角－39.8度（将原来的拉杆螺丝向上松一圈）；再调整－方位角－198.9度（在原来的基础上向东偏转30度左右）；最后调－极化角－9.9度（与原来差不多）；第三步：调整卫星IP数据接收卡参数启动“清华永新卫星接收卡硬件设臵”程序——单击界面右侧的“修改”——修改——频率12395、符号率27500及数据广播的PID值在原来基础上增加100——保存修改——选定，信号锁定后等待授权即可正常接收。
定边县教育系统卫星转星调试方法根据我国卫星广播电视业务发展和传输覆盖需求，为了提高卫星广播电视传输质量，便于广大用户接收，我国将进行卫星广播电视转星调整工作。
现在使用的亚洲3S、亚洲4号、亚太6号、亚太2R号、中卫1号、鑫诺1号共6颗卫星传输的中央和地方卫星广播电视节目将全部调整到鑫诺3号（东经125度）和中星6B（东经115.5度）两颗广播电视专用卫星传输；现在使用的鑫诺1号卫星Ku转发器传输的广播电视节目全部调整到亚太6号卫星（东经134度）Ku频段转发器传输。
浅谈卫星电视接收天线的调试方法
相 关 的专业 技 术 人员 必 须要 在调 试 的过 程 作 。但是 ，应该 做好 卫 星 电视接 收 天线 的
中真 正掌 握好 相 关 的步 骤和 调试 的原则 。
何 一个 细 节 ，防 止不 必 要 的麻烦 和 损 失的
调 试过 程 中必 须做 到 小 心谨 慎 ，不放 过 任 做 好相 关 的工作 。
为 了防止 锈 蚀 ，可 以在 方位 角 、仰 角 丝杆 前对 于避 雷 针 与地 线 网的 接触 情况 进 行认
电波 的反射 原 理 ，聚焦 电波 之后 ，辐 射 到 等 固件 上 涂 黄油 。另 外 ， 高频头 、馈 源 、 传 送到 卫 星接 收机 ，同 时 ，将 电视节 目信 号解 码 出来 。卫星 接 收天 线 存在 着不 同的 形 式 ，然而 ， 比较 常 见 的有 六种 ：卡塞 格 伦 （ 馈式 抛物 面 ）天线 、 球形 反射 面 天 后 线 、微 带天 线 、 正馈 （ 馈 ）抛 物面 卫 星 前 天 线 、格 里 高利天 线 、偏馈 天线 。 雷工作 也要 做好 。
安装 在距 离 前端 机房 不 远处 的 建筑 物 的至 是在 夏季 晴 天 的时 候 ， 由于太 阳辐 射 的 原 高处 或开 阔地带 ，要求 前方 无 遮挡 物 、视 因而 导 致外 壳温 度 升 高 ，使高 频 头工 作 性
二 、在 卫 星 电视 接 收天 线 的调 试 野 广 阔 ，人 畜很 难接 触 到 。卫 星 电视接 收 能受 到一 定 的影 响 ，在 这种 情 况下 ，为 了
在 有线 电视 前 端 ，卫星 电视 接 收天 线 行 电视节 目信 号 的接收 。 卫 星 电 视 接 收 天 线 的 工 作 原 理 就 是
卫星电视接收机的操作指南
卫星电视接收机的操作指南第一部分：安装和连接1.打开卫星电视接收机包装，确保所有附件齐全。
通常包括接收机、遥控器、天线、电源适配器和HDMI线等。
2.将卫星天线适当地放置在室外，确保它可以在无障碍的情况下接收到卫星信号。
将卫星天线的输出连接到接收机上的卫星输入接口。
3.将接收机的电源适配器插入电源插座，并将其连接到接收机上的电源输入接口。
4.使用HDMI线将接收机的HDMI输出接口连接到电视的HDMI输入接口上。
5.打开电视并将其切换到对应的HDMI输入源。
第二部分：遥控器使用1.在遥控器上插入电池（通常为2节AAA电池），并确保电池极性正确放置。
2.按下遥控器上的电源按钮，确保接收机处于开启状态。
3.使用遥控器上的导航按钮（上、下、左、右）浏览菜单和电视节目。
4.使用遥控器上的数字键输入频道号码或节目编号。
5.使用遥控器上的音量按钮调节音量大小。
6.使用遥控器上的菜单按钮进入或退出菜单界面，从菜单中选择所需的设置或功能。
7.使用遥控器上的返回按钮返回上一个菜单或频道。
8.使用遥控器上的或查询按钮找到特定频道或节目。
9.使用遥控器上的录制按钮（如果适用）录制节目，可以在后续观看。
10.使用遥控器上的播放、暂停、停止和快进/快退按钮控制播放状态。
11.使用遥控器上的静音按钮将音量设置为静音。
第三部分：菜单设置1.按下遥控器上的菜单按钮进入菜单界面。
2.使用导航按钮浏览菜单选项。
3.选择“设置”或“系统设置”选项，可以进行基本设置，如语言、时区和图像质量等。
4.选择“频道设置”或“节目设置”选项，可以进行频道和节目排序等设置。
5.选择“音频设置”，可以调整声音效果和音频输出设置。
6.选择“网络设置”，可以连接到互联网，以便享受更多的在线内容和功能（如果接收机支持）。
7.选择“父母控制”或“儿童锁定”选项，可以设置节目的限制级别或锁定特定频道。
8.根据个人需求设置其他菜单选项，如时间设置、保存设置等。
简析卫星电视接收参数(精)
二、极化方式。在同一接收地点，高频头的极化角因所接收卫星的经度不同的而发生变化，在接收中应根据所接收不同卫星适当调整高频头极化角。一般以正南方为基准，当接收正南方卫星的信号时，高频头的极化角为零，当接收南偏东方向的卫星信号时，要顺时针转动高频头来调整极化角。反之，当接收南偏西方向的卫星时要逆时针转动高频头来调整极化角。对于接收较弱的信号，细调高频头的极化角效果非常明显，如极化角调整不当很可能使弱信号的节目不能顺利下载。
简析卫星电接收参数
使用数字卫星接收机的朋友都知道，在接收卫星电视节目时，必须先搞清所要接收频道的接收参数，这也是接收数字卫视成败的一个重要环节。总结寻星失败的原因，一是寻星时所用卫星电视接收器材存在质量问题或调整不当，另一个原因则是参数不准或对一些参数所包含的含义理解不透，以至于在实际接收中产生一些误解，因此掌握一些卫星电视接收参数方面的知识还是有必要的。卫星电视接收参数一般包括下行频率、极化方式、符码率和前向纠错FEC四个参数，下面分别对其简单分析。
三、符码率。符码率的大小与传输图像的质量有关。符码率越大，图像传输的速率越大，图像质量也越高，允许的节目量也越大。频道运营商通过码率的设置和分配，满足不同的画质要求。
四、前向纠错FEC。设置不同的前向纠错FEC根本目的是提高信号传输的可靠性。在DVB-S标准中，前向纠错FEC值有五种比率，即1/2、2/3、3/4、5/6和7/8，以前向纠错FEC为3/4为例，它表示在该节目码的总数中，3/4的数据为节目内容码，1/4的数据为纠错码。因目前生产的数字卫星接收机均可对前向纠错FEC进行自动侦测，在使用接收机时无需人工加入FEC值，因而该参数也常被人们忽视，导致不能很好地解释卫视接收中遇到的一些问题。例如用同洲3188A数字机接收亚太1A卫星上采用1/2前向纠错比的宁夏、甘肃、重庆和旅游卫视节目时，只要信号锁定灯点亮，Eb/No值为0也可流畅的收视。相反，当接收亚洲3S卫星上4000 H 26850凤凰卫视一组节目时，其前向纠错比为7/8，Eb/No值达30%以上才不出现停顿、马赛克现象。
电视机信号调试方法
电视机信号调试方法随着科技的发展，电视机已经成为我们生活中不可或缺的娱乐设备之一。
然而，有时我们可能会遇到一些信号问题，导致电视无法正常播放节目或者图像质量不佳。
本文将介绍一些常见的电视机信号调试方法，帮助您解决这些问题。
一、信号来源检查首先，当电视机出现信号问题时，我们需要检查信号来源是否正常。
确保您的电视机连接了可靠的信号源，如有线电视、卫星电视或者网络电视。
确保信号线路连接牢固，没有松动或断开。
如果使用有线电视，您可以检查线路是否受损或老化，需要更换。
如果使用卫星电视，您可以检查天线的朝向是否正确以及是否有树木或建筑物阻挡天线接收信号。
二、电视信号菜单调试现代电视机通常都配备有信号调试的菜单选项，可通过远程控制器进入电视机的设置界面进行调试。
具体步骤可能略有不同，一般情况下，您可以按下菜单按钮，然后找到“设置”或“配置”选项，接着选择“信号”或“调谐”选项。
在这个菜单里，您可以进行自动搜索信号或手动调谐信号的操作。
选择自动搜索信号可以让电视机自动寻找可用的频道和信号。
如果您知道信号参数，也可以手动调谐信号，输入频道号和调制方式等信息。
三、天线调试如果您使用室内天线接收电视信号，可能需要对天线进行适当调试，以优化信号质量。
首先，将天线放置在离窗户或墙壁较远且高处，避免遮挡物干扰。
然后，尝试不同的天线朝向，找到接收信号最强的方向。
有些电视机也支持外置天线接口，您可以选择购买更强大的室外天线来增强信号接收能力。
四、信号增强设备如果您的电视信号仍然不理想，您可以考虑使用信号增强设备来解决问题。
常见的信号增强设备有信号放大器和分配器。
信号放大器可以增强电视信号的强度，帮助您接收到更好的画质和声音。
分配器主要用于将一个信号源分配到多个电视机上，适用于大家庭或公共场所使用。
在选择信号增强设备时，建议您根据实际需求和情况进行购买。
总结电视机信号调试是解决播放问题或图像质量不佳的关键步骤。
通过检查信号来源、调试电视信号菜单、优化天线位置、使用信号增强设备等方法，可以帮助您解决电视信号问题，提升观看体验。

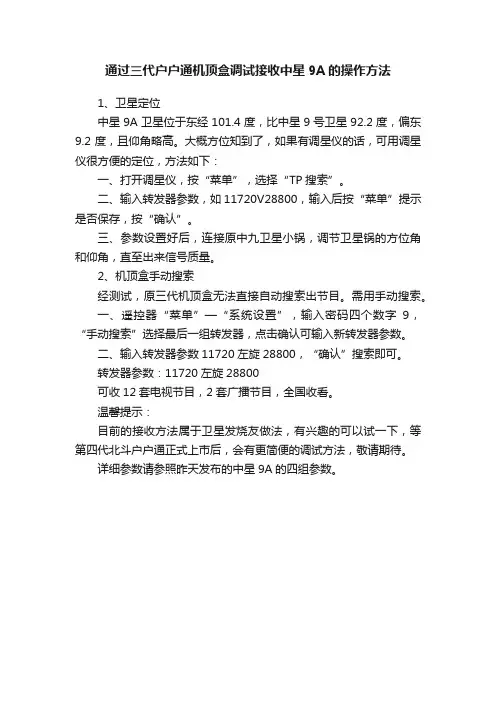

通过三代户户通机顶盒调试接收中星9A的操作方法
通过三代户户通机顶盒调试接收中星9A的操作方法
1、卫星定位
中星9A卫星位于东经101.4度，比中星9号卫星92.2度，偏东9.2度，且仰角略高。
大概方位知到了，如果有调星仪的话，可用调星仪很方便的定位，方法如下：
一、打开调星仪，按“菜单”，选择“TP搜索”。
二、输入转发器参数，如11720V28800，输入后按“菜单”提示是否保存，按“确认”。
三、参数设置好后，连接原中九卫星小锅，调节卫星锅的方位角和仰角，直至出来信号质量。
2、机顶盒手动搜索
经测试，原三代机顶盒无法直接自动搜索出节目。
需用手动搜索。
一、遥控器“菜单”—“系统设置”，输入密码四个数字9，“手动搜索”选择最后一组转发器，点击确认可输入新转发器参数。
二、输入转发器参数11720左旋28800，“确认”搜索即可。
转发器参数：11720左旋28800
可收12套电视节目，2套广播节目，全国收看。
温馨提示：
目前的接收方法属于卫星发烧友做法，有兴趣的可以试一下，等第四代北斗户户通正式上市后，会有更简便的调试方法，敬请期待。
详细参数请参照昨天发布的中星9A的四组参数。
高斯贝尔电视卫星接收器安装调试指南
高斯贝尔卫星接收器安装调试指南先要把小锅安装好，小锅倾斜度75度左右（假设锅面是平面的情况下，和地平面的夹角。
这是武汉的角度，其它地方会有区别。
具体天线仰角得用寻星软件计算，天线仰角和我说的小锅倾斜度不是同一个概念）。
再把高频头和黑色馈源盘安在小锅上（两个螺钉固定，白色的圆头面对着小锅），然后用AV线把高频头和机顶盒连接起来。
机顶盒和电视机有两根AV线需要连接的（音频和视频线），接到AV输入端，机顶盒和电视机背后的插孔颜色与线的颜色要一致。
电视机切换到AV档，和接DVD时一样。
然后直接按机顶盒遥控器的F3键，就会出现信号强度为红色（75％）、信号质量为零的画面（只要出现这个画面，证明全套卫星接收器各器件功能和安装均正常，此后唯一的任务就是对星）。
再去慢慢转动锅的方向，直到信号强度和画面质量条变绿就行。
得要两个人配合，最好是有一个人看着电视的画面，一个人找准正南边的方向，慢慢一厘米一厘米的往右转动小锅的方向（中9卫星在武汉是南偏西38.66度，其它地方会有区别，具体天线方位角得用寻星软件计算。
），转动一下就停下来看看电视信号质量，不行就再往右转，直到信号质量达到50％以上（信号质量条变绿，有的不一定能够达到50％，但并不影响收看。
），再按机顶盒遥控器的返回键就可以正常观看电视节目了。
小锅对准南偏西方向的天空，不能有东西阻挡住小锅接收卫星信号的方向。
小锅背后的支撑小杆可以上下移动（需要拧松有黑色手柄的螺丝才能动），以调整天线仰角。
也可以这样调试，小锅往右转动一厘米，就略微上下动一下小锅支撑小杆，看电视信号质量条是否变绿，再不断反复这个过程，直到信号质量条变绿为止。
注意：中9卫星接收器用的是圆极化高频头，不存在极化角的问题，安装没有限制。
疑难解答1、如果电视画面出现“001信号中断，请检查线路或联系客服”，则可证明卫星接收器各配件均正常，主要是锅的方向没有对好。
要做的唯一工作就是去转动锅的方向，或者调整锅的仰角，让信号质量条变绿，再按机顶盒遥控器的返回键，即可正常观看电视节目了。
卫星电视接收天线互调
接收亚洲3S、亚洲2号、鑫诺1号卫星天线的调整摘要：本文介绍了我多次对卫星接收天线的安装、调试、和维护中总结出来，亚洲2号、亚洲3S号、鑫诺1号卫星接收天线调整简便方法。
关键词：卫星天线方位角仰角计算邻近卫星参考互调1957年，苏联成功地发射了人类第一颗人造卫星，从此把人类的无线电通信、广播电视等行业带到了一个新的领域。
到20世纪70年代出现了利用地球同步卫星来转播广播电视。
20世纪80年代卫星直播电视，高清晰度电视数字电视等步入了实际使用阶段。
卫星广播电视已成为许多国家作为对外政治、经济、文化交流的重要窗口，也是我国广播电视覆盖的主要方法。
一、卫星接收天线调整的关键卫星接收天线调整的关键是：要在调整之前计算出该卫星的方位角、仰角及查找到该卫星传送节目的有关参数，确定天线的方位角、仰角可以根据本地区的经、纬度来计算。
方位角Az仰角ELφ站为接收站的经度角，φ星为卫星位置经度角（东经为正角，西经为负角），θ站为接收站的纬度角（北纬为正角，南纬为负角）。
我国地处北半球，则用北半球计算公式。
二、亚洲3S号、亚洲2号、鑫诺1号的调整以昆明为例：如昆明位置为东经102°44'，北纬25°04'，通过上述公式计算得：亚洲3S号的方位角=173.47°，仰角=60.56°。
亚洲2号的方位角=185.25°，仰角=60.61°。
鑫诺1号方位角=162.13°,仰角=59.45°。
计算出的方位角如果小于180°则是正南偏东，大于180°则是正南偏西，如：亚洲3S号方位角=173.47°(180°-173.47°=6.53°）则是正南偏东6.53°。
通过以上计算我们得知亚洲3S号方位角是正南偏东6.53°，亚洲2号卫星方位角正南偏西 5.25°，鑫诺1号卫星方位角正南偏东17.87°。
卫星电视接收天线的调试
般 宜采 取 以下方 法 ：
信 号质 量 最 高 ， 同时 做好 各 调 试 点 的标 记 ， 紧 固各 并
个连 接 固件 ， 这样 就可 以精 准 的调整 好天 线 了 。 ２２ 偏馈 天线 的调试 ．
２３ １ 偏 调 法 ．．
（ ） 上 述 步 骤 调 试 ， 监示 器 显示 信 号质 艟 １按 当 ７ ％左 右 时 ，输 入 该 卫 星信 号最 弱 的 电视 节 ¨参数 ， ０
●
２ １年 第 ９期 （ 第 ２ ） ０ ｌ 总 ６ １期
有 线 电视 技 术
表 １ 常 用 偏 馈 天 线 偏 焦 角 对 比表
天 线 口径 （ ｍ）
Ｏ．５ ３ ０．０ ４ ０．５ ４ Ｏ．Ｏ ５ Ｏ．５ ５ Ｏ．０ ６ ０．５ ７ ０．０ ９
１Ｏ ．Ｏ １ ．０。 ８８
（） １ 馈源及 高 频头 的安装 ： 工 程型 ： 源矩 形波 导 口宽边 与 地 面平行 的是垂 馈 直极 化 ， 馈源 矩形 波 导 口窄边 与 地面 平行 的是 水平 极 化 。在 安装馈 源 及 高频 头时 ， 根据 电视 节 目参 数 的 可
极 化方 式 ， 结合 极化 角进 行安 装 。 并
定 高频 头 ；
ห้องสมุดไป่ตู้
２ ７ ０．Ｏ。
２ ．２ ４６ 。 ２ ３。 ５－Ｏ ２ ．２ ４１。 ２ ．６ ３５ 。
２ ６ ２．０。
２ ６ ４．２。 ２ ６ ４．２。
（ ） 别 向左 、 ４分 向右 调 整 方位角 ， 信 号质 量 下降 使
至 ５ ％时 ， ０ 做好 左 右 两 边 的标 记 ， 找 中心点 固定 方 并 位角；
倾 长度 ， 段 Ｂ为偏 馈 天线 的长轴 长度 线
中波转播台卫星信号接收调整方法
▲THE TRANSMISSION传输220中波转播台卫星信号接收调整方法黄小玲（作者单位：广东省和平中波转播台）摘 要：中波转播台肩负着“把党和政府的声音传入千家万户，把中国的声音传向世界各地”的重要政治任务。
中波转播台的作用就是把音频信号通过发射机向空中发送含有音频信息的大功率电磁波以实现无线传输覆盖。
而我们转播的信号源主要是来自卫星接收，因此，卫星接收天线的正确调整对中波转播台信号源的质量保障起着至关重要的作用。
关键词：中波转播台；信号源；卫星接收天线；调整方法卫星接收天线的精准调整，可让天线的增益达到最佳状态，日常使用过程中稳定度高，不容易受到自然天气变化的影响，从而确保中波转播台不间断和高质量安全播出。
下面将介绍广东省和平中波转播台中央人民广播电台中国之声和广东新闻广播两套节目的主备卫星信号接收调试方法。
１ 广东省和平中波转播台接收主备信号源的卫星和下行频率参数中国之声（主信号），中星6B卫星，东经115.5°E，频率：4 175 MHz，符号率：1 8000，极化：垂直。
调试此星的参考电视节目：北京卫视，频率： 3 951 MHz，符号率：9 520，极化：垂直。
中国之声（备信号），亚太6C卫星，东经134.5°E，频率：12 269 MHz，符号率：18 000，极化：垂直。
调试此星的参考电视节目：中国教育电视，频率：12 395 MHz，符号率：27 500，极化：垂直。
广东新闻（主信号），中星6A卫星，东经125.0°E，频率：3 845 MHz，符号率：17 778，极化：水平。
调试此星的参考电视节目：广东卫视，频率： 3 845 MHz，符号率：17 778，极化：水平。
广东新闻（备信号），中星9号卫星，东经92.2°E，频率：11 920 MHz，符号率：28 800，极化：左旋。
调试此星的参考电视节目：测试频道，频率：11 880 MHz，符号率：28 800极化：左旋。
