南昌大学实验报告-示波器使用
南昌大学物理实验报告
课程名称： 大学物理实验
实验名称： 示波器的使用
学院： 专业班级：
学生姓名： 学号：
实验地点： 211 座位号：
实验时间： 第周星期一下午16点开始
一、实验目的：
解示波器各主要组成部分及功能。熟悉使用示波器的基本使用方法，学会用示波器测量
波形的电压幅度和频率。以及熟悉低频信号发射器基本使用方法。
二、实验原理：
利用示波管内电子束在电场或磁场中的偏转，显示电压信号随时间变化波形
的一种电子观测仪器.
1、双踪示波器的原理：
电子开关使两个待测电压信号YCH1和YCH2周期性地轮流作用在Y偏转板，这样在荧
光屏上忽而显示YCH1信号波形，忽而显示YCH2信号波形。由于荧光屏荧光物质的余辉及
人眼视觉滞留效应，荧光屏上看到的是两个波形。当扫描信号的周期与被测信号的周期一
致或是整数倍，屏上一般会显示出完整周期的正弦波形
2．示波器显示波形原理：
如果在示波器的YCH1或YCH2端口加上正弦波，在示波器的X偏转板加上示波器内部
的锯齿波，当锯齿波电压的变化周期与正弦电压的变化周期相等时，则在荧光屏上将显示
出完整周期的正弦波形
3、数字存储示波器的基本原理:
数字示波器是按照采样原理，利用A/D变换，将连续的模拟信号转变成离散的数字序
列，然后进行恢复重建波形，从而达到测量波形的目的。
4、李萨如图形的基本原理:
如果在示波器的CH1通道加上一正弦波，在示波器的CH2通道加上另一正弦波，则当
两正弦波信号的频率比值为简单整数比时，在荧光屏上将得到李萨如图形.这些李萨如图形
是两个相互垂直的简谐振动合成的结果,它们满足
三、实验仪器：
GDS-2000型数字存储示波器
四、实验内容和步骤：
(1)扫描微调、电压灵敏度微调置校准档（顺时针打死）、扫描方式（置自动）、触发
源选项（置CH1或CH2）、耦合方式(置AC)；按压电源按钮预热3分钟。
(2)初始化示波器面板获得“点”：辉度、聚焦、三个位置旋钮置于居中位置，扫描灵
敏度置于正交模式。（五居中一归零）.
(3)顺时针旋转扫描灵敏度选扭置0.2ms档获取扫描线.
（4）利用CH1观察机内方波校准信号并作为待测电信号1，记录其相关参数于黑板给出
的数据记录表格第一行；
（5）分别利用CH1与CH2两个通道观察左右两个音频信号发生器提供的10V1000Hz与
15V2000Hz的正弦交流信号，并作为待测电信号2与待测电信号3，记录其相关参数于黑板
给出的数据记录表格第二行与第三行。
（6）扫描灵敏度选钮置正交模式，按压下触发交替旋钮，显示模式置双踪模式观测不同
频率比的利萨如图形。
（7）申请课堂考核，归整仪器结束实验。
五、实验数据与处理：
dy VOL/div Vp-p
1
6 2 12.1
2
2 5 12.7
dx Tim/div T
1
4.5 2.5ms 10.0
2
2.5 5ms 9.5
fy(CH1) fx(CH2) 图形 nx ny fx/fy
1
100 100 4 4 1
2
200 100 6 3 2
3
300 100 6 3 3
六、误差分析：
环境或其他因素的影响，波形会移动。
实验室电压不稳定。
七、思考题：
1.若在示波器上看到的波形幅度太小，应调节哪个旋钮，使波形的大小适中？
中间位置控制垂直档位调小点
2.怎样用示波器定量地测量交流信号的电压有效值和频率？
根据信号在采样点上的重复规律就可以算出信号频率，然后根据波形做积分计算，就
可以得出起有效值。
3.观察两个信号的合成李萨如图形时，应如何操作示波器？
将两信号分别接入CH1和CH2，对应做好记录。将示波器的屏幕显示波形，选择列表里，
选中CH1，CH2下面的X-Y。
4.为了使李萨如图形稳定下来，能否使用示波器上的同步旋钮？为什么？
不能；同步旋钮是使每次扫描都扫描同一个起始相位.使一个示波器内只有一个稳定的
图形,但从李萨如图形的形成原理来看,调同步旋钮式不能使它稳定下来的.应该是调频率.
八、附上原始数据：
示波器的调试和使用实验报告
示波器的调试和使用实验报告
实验目的：
1. 掌握示波器的基本操作方法；
2. 学习示波器的调试方法；
3. 熟悉示波器的使用场景。
实验器材：
示波器、信号发生器、电源、电阻、电容、电感等元器件。
实验步骤：
1. 将信号发生器输出接入示波器的输入端口；
2. 打开示波器电源，调整示波器的触发模式和触发电平；
3. 调整示波器的扫描速度和垂直灵敏度，观察信号波形；
4. 将电阻、电容、电感等元器件接入电路中，观察信号波形的变化；
5. 调整信号发生器的频率和幅度，观察信号波形的变化；
6. 尝试使用示波器进行信号捕获和分析。
实验结果：
通过本次实验，我们掌握了示波器的基本操作方法，学习了示波器的
调试方法，熟悉了示波器的使用场景。
在实验过程中，我们发现示波
器可以用于观察电路中的信号波形，可以帮助我们分析电路中的问题，提高电路设计和调试的效率。
实验结论：
示波器是一种非常重要的电子测试仪器，可以用于观察电路中的信号
波形，帮助我们分析电路中的问题。
在实际工作中，我们需要掌握示
波器的基本操作方法，学习示波器的调试方法，熟悉示波器的使用场景，以提高电路设计和调试的效率。
示波器的使用实验报告
示波器的使用实验报告篇一：大学物理实验报告(示波器)??00A9示波器的使用【实验简介】示波器是用来显示被观测信号的波形的电子测量仪器，与其他测量仪器相比，示波器具有以下优点：能够显示出被测信号的波形；对被测系统的影响小；具有较高的灵敏度；动态范围大，过载能力强；容易组成综合测试仪器，从而扩大使用范围；可以描绘出任何两个周期量的函数关系曲线。
从而把原来非常抽象的、看不见的电变化过程转换成在屏幕上看得见的真实图像。
在电子测量与测试仪器中，示波器的使用范围非常广泛，它可以表征的所有参数，如电压、电流、时间、频率和相位差等。
若配以适当的传感器，还可以对温度、压力、密度、距离、声、光、冲击等非电量进行测量。
正确使用示波器是进行电子测量的前提。
第一台示波器由一只示波管，一个电源和一个简单的扫描电路组成。
发展到今天已经由通用示波器到取样示波器、记忆示波器、数字示波器、逻辑示波器、智能化示波器等近十大系列，示波器广泛应用在工业、科研、国防等很多领域中。
Karl Ferdinand Braun生平简介1909年的诺贝尔物理奖得主Karl Ferdinand Braun于1897年发明世界上第一台阴极射线管示波器，至今许多德国人仍称CRT为布朗管(Braun Tube)。
【实验目的】2、学习用示波器观察电信号的波形和测量电压、周期及频率值。
3、通过观察李沙如图形，学会一种测量正弦波信号频率的方法。
图8-1 Karl Ferdinand Braun1、了解示波器的结构和工作原理，熟悉示波器和信号发生器的基本使用方法。
【实验仪器】VD4322B型双踪示波器、EM1643型信号发生器、连接线及小喇叭等?1051、电源开关2、电源指示灯3、聚焦旋钮4、亮度调节旋钮5、Y1(X)信号输入口6、Y2信号输入口7、8、9 86图8-2 VD4322型双踪示波器板面图入耦合开关（AC-GND-DC）9、10、垂直偏转因数选择开关（V/格）11、Y1位移旋钮12、Y2位移旋钮13、工作方式选择开关（Y1、Y2、交替、断续）14、扫描速度（时间/格）选择开关15、扫描微调控制旋钮16、水平位移旋钮17、电平调节旋钮【实验原理】一、示波器的结构及简单工作原理示波器一般由5个部分组成，如图8-3所示：（1）示波管；(2)信号放大器和衰减器（3）扫描发生器；（4）触发同步电路；（5）电源。
示波器使用大学物理实验报告1
示波器使用大学物理实验报告1一、实验目的1、了解示波器的基本结构和工作原理。
2、掌握示波器的基本操作方法，包括示波器的调节、信号的输入与显示等。
3、学会使用示波器测量正弦波、方波等信号的电压、频率和周期等参数。
二、实验仪器示波器、函数信号发生器、探头、连接线等。
三、实验原理示波器是一种用于显示电信号波形的电子仪器。
它通过将输入的电信号转换为光信号，并在荧光屏上显示出来，从而使我们能够观察到信号的变化情况。
示波器主要由电子枪、偏转系统和荧光屏三部分组成。
电子枪产生高速电子束，经过偏转系统的作用，使电子束在荧光屏上按照输入信号的变化规律进行偏转，从而形成信号的波形。
示波器的显示原理是基于电子束在电场和磁场中的偏转。
当在垂直偏转板和水平偏转板上分别加上适当的电压时，电子束就会在垂直和水平方向上发生偏转，从而在荧光屏上显示出相应的波形。
四、实验内容及步骤1、示波器的调节（1）打开示波器电源，预热一段时间。
（2）调节辉度和聚焦旋钮，使荧光屏上的亮点清晰可见。
（3）调节水平和垂直位移旋钮，将亮点移至屏幕的中心位置。
（4）选择适当的触发方式和触发电平，使示波器能够稳定地显示输入信号的波形。
2、正弦波信号的测量（1）将函数信号发生器的输出端与示波器的输入端连接，设置函数信号发生器输出正弦波信号，频率为 1kHz，峰峰值为 5V。
（2）调节示波器的垂直灵敏度和水平扫描速度，使正弦波的波形在屏幕上显示完整且清晰。
（3）测量正弦波的峰峰值、有效值、频率和周期。
峰峰值：通过示波器的垂直刻度读取正弦波的峰峰值。
有效值：根据公式 U 有效值＝ U 峰峰值／√2 计算正弦波的有效值。
频率：根据示波器水平刻度上一个周期所对应的时间，计算出正弦波的频率。
周期：直接从示波器上读取正弦波的周期。
3、方波信号的测量（1）设置函数信号发生器输出方波信号，频率为 500Hz，峰峰值为 3V。
（2）按照上述方法测量方波信号的峰峰值、频率和周期。
示波器的使用实验报告

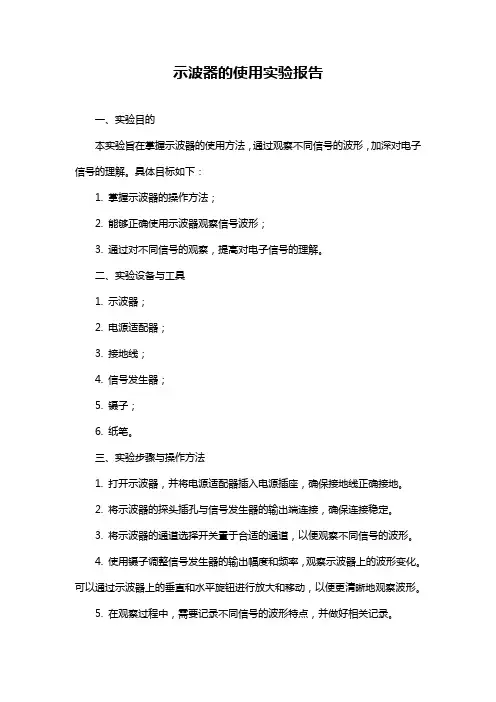

示波器的使用实验报告一、实验目的本实验旨在掌握示波器的使用方法，通过观察不同信号的波形，加深对电子信号的理解。
具体目标如下：1. 掌握示波器的操作方法；2. 能够正确使用示波器观察信号波形；3. 通过对不同信号的观察，提高对电子信号的理解。
二、实验设备与工具1. 示波器；2. 电源适配器；3. 接地线；4. 信号发生器；5. 镊子；6. 纸笔。
三、实验步骤与操作方法1. 打开示波器，并将电源适配器插入电源插座，确保接地线正确接地。
2. 将示波器的探头插孔与信号发生器的输出端连接，确保连接稳定。
3. 将示波器的通道选择开关置于合适的通道，以便观察不同信号的波形。
4. 使用镊子调整信号发生器的输出幅度和频率，观察示波器上的波形变化。
可以通过示波器上的垂直和水平旋钮进行放大和移动，以便更清晰地观察波形。
5. 在观察过程中，需要记录不同信号的波形特点，并做好相关记录。
6. 实验完成后，断开信号发生器与示波器的连接，关闭示波器。
四、实验结果与分析1. 实验结果展示：示波器上的波形图（请在此处插入示波器上的波形图）通过观察示波器上的波形图，可以发现不同信号的波形特点。
例如，正弦波、方波、脉冲波等。
同时，可以通过调整信号发生器的输出幅度和频率，观察示波器上波形的变化情况。
2. 实验结果分析：示波器的使用原理示波器是一种常用的电子测量仪器，通过显示电子信号的波形来分析电路性能。
示波器利用高速电子枪射出的电子束打到荧光屏上，从而在荧光屏上产生对应的图像。
通过调节垂直和水平轴的旋钮，可以放大和移动波形，以便更清晰地观察和分析。
示波器的波形显示具有较高的分辨率和灵敏度，可以用于测量电压、频率、时间等参数。
五、实验总结与思考通过本次实验，我们掌握了示波器的使用方法，并观察了不同信号的波形特点。
通过对比和分析，加深了对电子信号的理解。
在实验过程中，需要注意探头的使用方法、信号发生器的输出幅度和频率的调整以及实验后的清理工作。
示波器的调整和使用实验报告
示波器的调整和使用实验报告示波器的调整和使用实验报告引言：示波器是一种常用的电子测量仪器，广泛应用于电子工程、通信工程、医疗设备等领域。
它可以用来观察和测量电信号的波形、幅度、频率等参数，对于电路故障排除和信号分析有着重要的作用。
本实验旨在通过调整示波器的各项参数，并进行实际测量，掌握示波器的正确使用方法。
一、示波器的基本调整1. 亮度和聚焦调整示波器的亮度和聚焦调整对于显示清晰的波形至关重要。
首先，将亮度调节旋钮逆时针旋转至最低，然后逐渐调节至合适的亮度。
接下来，通过旋转聚焦调节旋钮，使波形显示清晰锐利。
2. 触发调整触发是示波器稳定显示波形的关键。
在进行触发调整前，需选择适当的触发源和触发方式。
通常情况下，选择外部触发源，并将触发方式设置为边沿触发。
然后，通过调节触发电平和触发斜率，使波形能够稳定地显示在屏幕上。
3. 垂直和水平调整垂直调整主要是调节信号的幅度和位置。
首先，将示波器的垂直灵敏度调节旋钮设置为合适的量程，使波形能够占满屏幕。
然后，通过调节垂直位移旋钮，使波形在屏幕上的位置合适。
水平调整主要是调节波形的时间基准和位置。
首先，选择合适的时间基准，例如1ms/div或0.1ms/div，以便观察波形的细节。
然后，通过调节水平位移旋钮，使波形在屏幕上的位置合适。
二、示波器的使用方法1. 测量直流电压示波器可以用来测量直流电压。
首先，将示波器的输入通道连接到待测电路的输出端。
然后，选择合适的量程和耦合方式，例如直流耦合。
最后，通过调整垂直灵敏度和水平基准，观察并记录电压波形。
2. 测量交流电压示波器也可以用来测量交流电压。
与测量直流电压类似，首先将示波器的输入通道连接到待测电路的输出端。
然后，选择合适的量程和耦合方式，例如交流耦合。
最后，通过调整垂直灵敏度和水平基准，观察并记录电压波形。
3. 测量频率和周期示波器可以用来测量信号的频率和周期。
首先，将示波器的输入通道连接到待测信号源。
然后，选择合适的触发源和触发方式。
示波器的使用实验报告
示波器的使用实验报告示波器的使用实验报告引言：示波器是一种广泛应用于电子技术领域的仪器，用于观测和测量电信号的波形、幅度、频率等参数。
本次实验旨在通过使用示波器，掌握其基本操作方法，并应用于电路实验中，以便更好地理解和分析电信号。
一、实验目的通过本次实验，我们的目标是：1. 掌握示波器的基本操作方法；2. 学会使用示波器观测和测量电信号的波形、幅度、频率等参数；3. 进行电路实验，通过示波器分析电路中的信号变化。
二、实验步骤1. 准备工作：将示波器与电路连接，确保电路供电正常；2. 打开示波器电源，调整亮度和对比度，使屏幕显示清晰；3. 调整示波器的扫描时间和扫描方式，以便观察到所需的波形；4. 调整示波器的垂直和水平放大倍数，使波形在屏幕上适当显示；5. 选择合适的触发方式和触发电平，以便稳定观察到波形；6. 使用示波器的测量功能，测量电信号的幅度、频率等参数。
三、实验结果与分析在本次实验中，我们使用示波器观察了一个简单的交流电路中的电压波形。
通过调整示波器的参数，我们成功地观察到了正弦波、方波和脉冲波形。
对于正弦波，我们可以通过示波器测量其幅度和频率。
幅度表示波形的最大值与最小值之间的差异，频率表示波形的周期性。
通过测量正弦波的幅度和频率，我们可以进一步分析电路中的信号变化。
对于方波，我们可以通过示波器测量其上升时间、下降时间和占空比。
上升时间和下降时间表示方波从低电平到高电平和从高电平到低电平的时间，占空比表示方波高电平时间占一个周期的比例。
这些参数对于分析数字电路的性能非常重要。
对于脉冲波形，我们可以通过示波器测量其脉宽和重复周期。
脉宽表示脉冲的持续时间，重复周期表示脉冲的间隔时间。
这些参数在通信系统和计时电路中具有重要意义。
通过实验观察和测量，我们可以更好地理解电信号的特性和变化规律。
示波器作为一种重要的测量工具，为我们提供了可靠的数据和分析依据。
四、实验总结通过本次实验，我们成功地掌握了示波器的基本操作方法，并应用于电路实验中。
示波器的使用实验报告
示波器的使用实验报告1. 引言示波器是一种广泛应用于电子测量和调试领域的仪器，它可以显示电信号的波形，并提供了多种功能和参数以供测量和分析。
本实验旨在研究示波器的基本原理和使用方法，并通过实际操作，掌握示波器的使用技巧和注意事项。
2. 实验目的本实验的主要目的如下：2.1 理解示波器的基本原理和工作原理；2.2 掌握示波器的使用方法和常见功能；2.3 学会使用示波器进行波形测量和分析；2.4 熟悉示波器的操作技巧和注意事项。
3. 实验仪器和材料3.1 示波器：型号XYZ-123；3.2 波形发生器：型号ABC-456；3.3 信号线、电缆等辅助器材。
4. 实验步骤4.1 连接实验仪器：首先，将波形发生器的输出端与示波器的输入端通过信号线连接起来，确保连接稳固可靠。
4.2 启动示波器：按下示波器的电源开关，并等待示波器启动完毕。
4.3 调节示波器参数：根据实验要求，调节示波器的参数，如触发方式、触发电平、水平和垂直扫描等，以适应所需信号的测量和显示。
4.4 输入信号：启动波形发生器，并设置所需的信号频率、幅度和波形形状等参数。
4.5 观察波形：根据示波器的显示，观察并记录并分析所输入信号的波形特征，如频率、周期、峰峰值、均值、脉冲宽度等。
4.6 功能拓展：根据实验要求，尝试示波器的其他功能和操作，如光标测量、存储、FFT转换等。
5. 实验结果与分析在本实验中，我们经过多次实验，成功运用示波器对不同频率和幅度的信号进行测量和分析，并获取了相应的波形图。
通过对波形的观察和分析，我们进一步认识到不同信号参数对波形特征的影响，例如频率越高，波形趋于平滑，而幅度越大，波形的振幅越高。
同时，在实验过程中，我们还学会了如何使用示波器的其他功能，如光标测量功能可以准确地测量波形的各种参数，存储功能可以保存实验结果以备后续分析和对比，FFT转换则将时域波形转换为频域信号，提供了更全面的波形分析手段。
6. 实验总结通过本次实验，我们对示波器的使用方法和原理有了更深入的了解。
