IBM服务器BladeCenter配置技巧

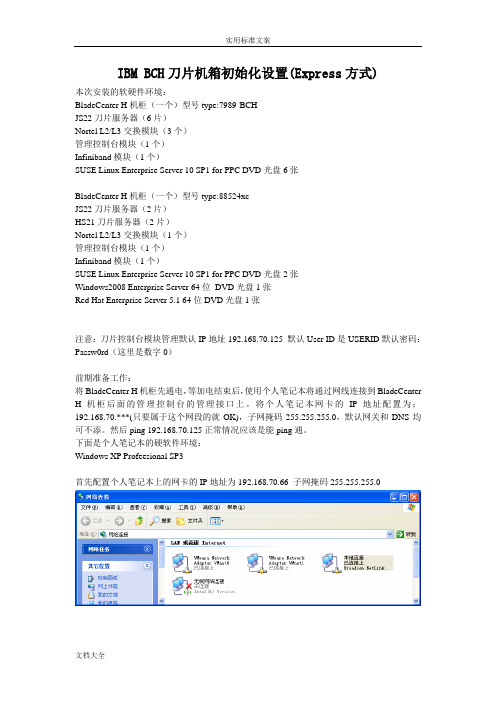

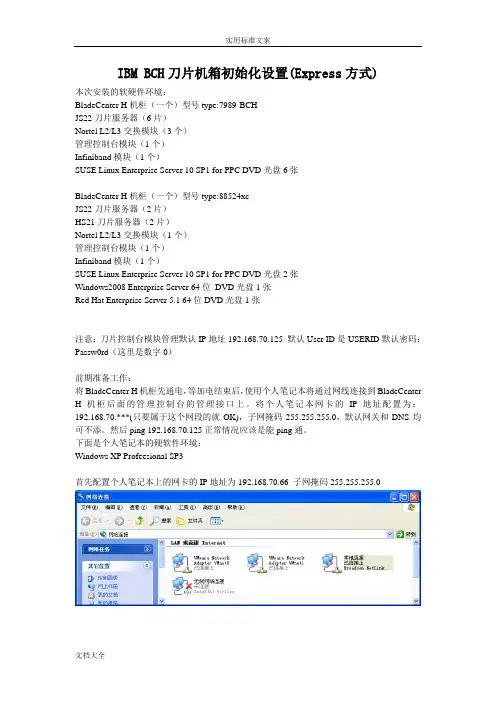

IBMBCH刀片机箱初始化设置(Express方式)
IBM BCH刀片机箱初始化设置(Express方式)本次安装的软硬件环境：BladeCenter H机柜（一个）型号type:7989-BCHJS22刀片服务器（6片）Nortel L2/L3交换模块（3个）管理控制台模块（1个）Infiniband模块（1个）SUSE Linux Enterprise Server 10 SP1 for PPC DVD光盘6张BladeCenter H机柜（一个）型号type:88524xcJS22刀片服务器（2片）HS21刀片服务器（2片）Nortel L2/L3交换模块（1个）管理控制台模块（1个）Infiniband模块（1个）SUSE Linux Enterprise Server 10 SP1 for PPC DVD光盘2张Windows2008 Enterprise Server 64位DVD光盘1张Red Hat Enterprise Server 5.1 64位DVD光盘1张注意：刀片控制台模块管理默认IP地址192.168.70.125 默认User ID是USERID默认密码：Passw0rd（这里是数字0）前期准备工作：将BladeCenter H机柜先通电，等加电结束后，使用个人笔记本将通过网线连接到BladeCenter H机柜后面的管理控制台的管理接口上。
将个人笔记本网卡的IP地址配置为：192.168.70.***(只要属于这个网段的就OK)，子网掩码255.255.255.0，默认网关和DNS均可不添。
然后ping 192.168.70.125正常情况应该是能ping通。
下面是个人笔记本的硬软件环境：Windows XP Profeesional SP3首先配置个人笔记本上的网卡的IP地址为192.168.70.66 子网掩码255.255.255.0然后进入到个人笔记本windowsxp sp3的命令提示符里面输入ping 192.168.70.125 如上图，能ping通即OK。

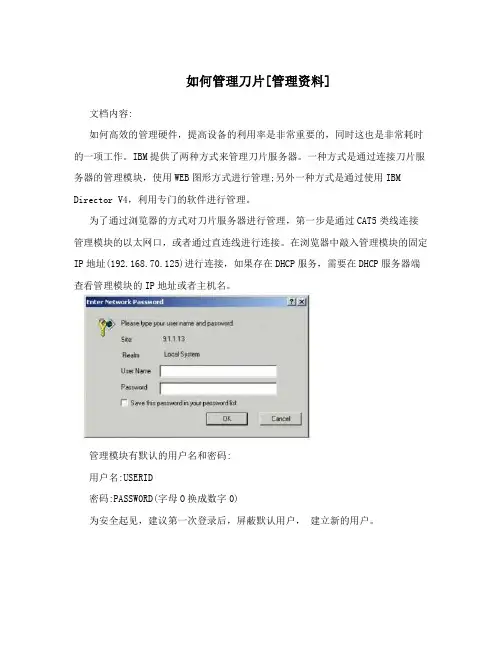

如何管理刀片[管理资料]
![如何管理刀片[管理资料]](https://img.taocdn.com/s3/m/1e808514fd4ffe4733687e21af45b307e871f9a7.png)
如何管理刀片[管理资料]文档内容:如何高效的管理硬件，提高设备的利用率是非常重要的，同时这也是非常耗时的一项工作。
IBM提供了两种方式来管理刀片服务器。
一种方式是通过连接刀片服务器的管理模块，使用WEB图形方式进行管理;另外一种方式是通过使用IBM Director V4，利用专门的软件进行管理。
为了通过浏览器的方式对刀片服务器进行管理，第一步是通过CAT5类线连接管理模块的以太网口，或者通过直连线进行连接。
在浏览器中敲入管理模块的固定IP地址(192.168.70.125)进行连接，如果存在DHCP服务，需要在DHCP服务器端查看管理模块的IP地址或者主机名。
管理模块有默认的用户名和密码:用户名:USERID密码:PASSW0RD(字母O换成数字0)为安全起见，建议第一次登录后，屏蔽默认用户，建立新的用户。
菜单显示在浏览器左测位置，由四个部分组成，分别为监控，刀片任务，任务切换和MM(Management Module)控制。
监控部分:查看刀片服务器每个主要部件的状态、设置等信息。
系统状态:此功能允许用户查看整个刀片、模块、散热器的状态，可以对发生的任何事件一目了然。
事件日志:此功能允许用户查看当前存储在管理模块内部的事件和错误日至。
状态灯:此功能允许用户在采取了相应操作后关闭状态指示灯，用于方便识别各个刀片。
关键产品数据:此功能允许用户查看刀片，模块的关键产品数据。
关键产品数据中包括插槽，串口个数，机器型号，各个部件的微码版本，和其他的重要信息。
刀片任务:主要是用来控制、改变刀片服务器的配置，这部分的选项主要有:加电/重启，远程控制，微码的升级和配置。
加电/重启:允许开机、关机和重启刀片，开启和关闭每个刀片的本地电源控制和网络唤醒。
远程控制:允许对每个单片做远程控制，还允许来查看那个刀片拥有键盘、鼠标、显示器、光驱、软驱的控制权。
微码升级:允许为每个刀片升级微码。
配置:允许为每个刀片设置开启和关闭本地电源，KVM，光驱软驱控制，网络唤醒，启动顺序。
IBM BCH刀片机箱初始化设置(Express方式)
IBMBCH刀片机箱初始化设置(Express方式) 本次安装的软硬件环境：BladeCenterH机柜（一个）型号type:7989-BCHJS22刀片服务器（6片）NortelL2/L3交换模块（3个）管理控制台模块（1个）Infiniband模块（1个）SUSELinuxEnterpriseServer10SP1forPPCDVD光盘6张BladeCenterH机柜（一个）型号type:88524xcJS22刀片服务器（2片）HS21刀片服务器（2片）NortelL2/L3交换模块（1个）管理控制台模块（1个）Infiniband模块（1个）SUSELinuxEnterpriseServer10SP1forPPCDVD光盘2张Windows2008EnterpriseServer64位DVD光盘1张RedHatEnterpriseServer5.164位DVD光盘1张默认UserID是USERID默认密码：Passw0rd（这里是数字0）前期准备工作：下面是个人笔记本的硬软件环境：WindowsXPProfeesionalSP3如上图，能ping通即OK。
Ping不通请检查网络故障。
个人笔记本上需要预先安装以下软件1、j2re-1_4_2_17-windows-i586-p.exe（用于IE里面启用java虚拟机）2、UltraVNC_105_Setup_W32.exe（用于远程图形化界面管理）3、putty.exe（用于远程字符界面管理）可选4、Xmanagement（也是用于远程管理软件）可选在windowsXP里面打开IE浏览器输入回车后，出现如下图UserID输入USERID在Password里面输入PASSW0RD（注意：这里是数字0）第一次进到BCH控制台，需要进行初始化设置，我们选择Express方式，点击next点击next点击next点击next点击next点击next点击next点击next点击next点击next点击next点击next点击next点击next点击next点击SaveAllSetting选择立即重启管理模块，点击Finish。

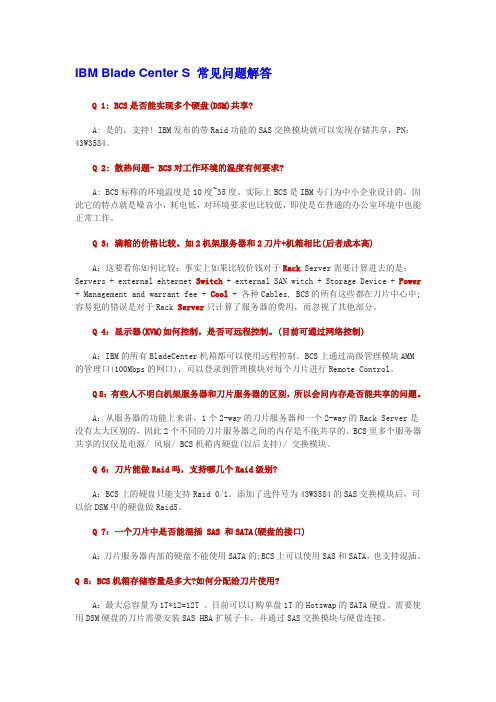

IBM Blade Center S 常见问题解答
IBM Blade Center S 常见问题解答Q 1: BCS是否能实现多个硬盘(DSM)共享?A: 是的，支持! IBM发布的带Raid功能的SAS交换模块就可以实现存储共享，PN：43W3584。
Q 2: 散热问题- BCS对工作环境的温度有何要求?A: BCS标称的环境温度是10度~35度。
实际上BCS是IBM专门为中小企业设计的，因此它的特点就是噪音小，耗电低，对环境要求也比较低，即使是在普通的办公室环境中也能正常工作。
Q 3：满箱的价格比较。
如2机架服务器和2刀片+机箱相比(后者成本高)A：这要看你如何比较：事实上如果比较价钱对于Rack Server需要计算进去的是：Servers + external ehternet Switch + external SAN witch + Storage Device + Power + Management and warrant fee + Cool + 各种Cables, BCS的所有这些都在刀片中心中;容易犯的错误是对于Rack Server只计算了服务器的费用，而忽视了其他部分。
Q 4：显示器(KVM)如何控制，是否可远程控制。
(目前可通过网络控制)A：IBM的所有BladeCenter机箱都可以使用远程控制。
BCS上通过高级管理模块AMM的管理口(100Mbps的网口)，可以登录到管理模块对每个刀片进行Remote Control。
Q 5：有些人不明白机架服务器和刀片服务器的区别，所以会问内存是否能共享的问题。
A：从服务器的功能上来讲，1个2-way的刀片服务器和一个2-way的Rack Server是没有太大区别的，因此2个不同的刀片服务器之间的内存是不能共享的。
BCS里多个服务器共享的仅仅是电源/ 风扇/ BCS机箱内硬盘(以后支持)/ 交换模块。
Q 6：刀片能做Raid吗，支持哪几个Raid级别?A：BCS上的硬盘只能支持Raid 0/1。

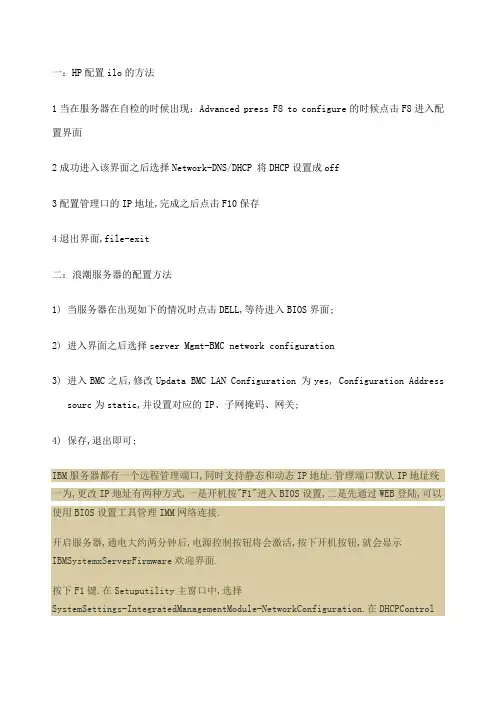

HP浪潮IBM服务器配置管理口的方法记录
一：HP配置ilo的方法1当在服务器在自检的时候出现：Advanced press F8 to configure的时候点击F8进入配置界面2成功进入该界面之后选择Network-DNS/DHCP 将DHCP设置成off3配置管理口的IP地址,完成之后点击F10保存4退出界面,file-exit二：浪潮服务器的配置方法1)当服务器在出现如下的情况时点击DELL,等待进入BIOS界面;2)进入界面之后选择server Mgmt-BMC network configuration3)进入BMC之后,修改Updata BMC LAN Configuration 为yes, Configuration Addresssourc为static,并设置对应的IP、子网掩码、网关;4)保存,退出即可;IBM服务器都有一个远程管理端口,同时支持静态和动态IP地址.管理端口默认IP地址统一为,更改IP地址有两种方式,一是开机按"F1"进入BIOS设置,二是先通过WEB登陆,可以使用BIOS设置工具管理IMM网络连接.开启服务器,通电大约两分钟后,电源控制按钮将会激活,按下开机按钮,就会显示IBMSystemxServerFirmware欢迎界面.按下F1键.在Setuputility主窗口中,选择SystemSettings-IntegratedManagementModule-NetworkConfiguration.在DHCPControl中有三个IMM网络连接选项StaticIP,DHCPEnabled,DHCPwithFailoverdefault.选择其中一种网络连接方式.如果选择staticIP,须指定IP地址,子网掩码,网关.IPaddress,subnetmaskanddefaultgateway.设置完后选择SaveNetworkSettings保存,退出Setuputility.2第二种方式:在IMM管理界面中修改IP用网线将笔记本与服务器管理端口相连,修改笔记本的IP地址为通服务器管理端口后,在网页地址栏中输入,回车后就可以进入IMM管理界面.Note:IMM默认用户名是USERID,密码是PASSW0RD0是数字零而不是字母O.在欢迎界面中,选择timeout值此值为IMM自动退出登陆的时间,点击Continue开始进入,浏览器将出现SystemStatus页面,在IMMControl-NetworkInterfaces中修改IP地址.3IMM各项功能简介修改IP之后,将管理端口连至交换机,即可远程管理服务器,包括开机,关机,查看系统日志,升级BIOS和Firmware以及远程控制等.如图:在IMMControl-LoginProfiles修改IMM默认用户USERID的密码,或新建新用户;在Monitor-EventLog中可以查看机器的日志;在Task-RemoteControl中可以进行远程控制,远程控制须在本机安装好Java插件;。

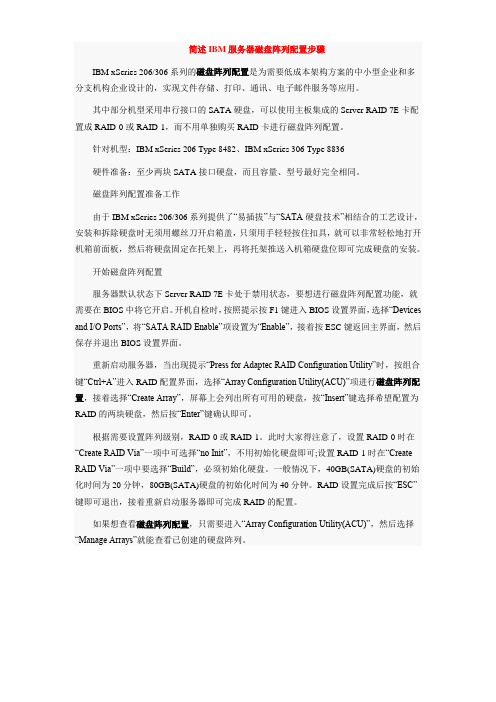

IBM服务器下配置磁盘阵列
简述IBM服务器磁盘阵列配置步骤IBM xSeries 206/306系列的磁盘阵列配置是为需要低成本架构方案的中小型企业和多分支机构企业设计的，实现文件存储、打印、通讯、电子邮件服务等应用。
其中部分机型采用串行接口的SATA硬盘，可以使用主板集成的Server RAID 7E卡配置成RAID-0或RAID-1，而不用单独购买RAID卡进行磁盘阵列配置。
针对机型：IBM xSeries 206 Type 8482、IBM xSeries 306 Type 8836硬件准备：至少两块SATA接口硬盘，而且容量、型号最好完全相同。
磁盘阵列配置准备工作由于IBM xSeries 206/306系列提供了“易插拔”与“SATA硬盘技术”相结合的工艺设计，安装和拆除硬盘时无须用螺丝刀开启箱盖，只须用手轻轻按住扣具，就可以非常轻松地打开机箱前面板，然后将硬盘固定在托架上，再将托架推送入机箱硬盘位即可完成硬盘的安装。
开始磁盘阵列配置服务器默认状态下Server RAID 7E卡处于禁用状态，要想进行磁盘阵列配置功能，就需要在BIOS中将它开启。
开机自检时，按照提示按F1键进入BIOS设置界面，选择“Devices and I/O Ports”，将“SATA RAID Enable”项设置为“Enable”，接着按ESC键返回主界面，然后保存并退出BIOS设置界面。
重新启动服务器，当出现提示“Press for Adaptec RAID Configuration Utility”时，按组合键“Ctrl+A”进入RAID配置界面，选择“Array Configuration Utility(ACU)”项进行磁盘阵列配置，接着选择“Create Array”，屏幕上会列出所有可用的硬盘，按“Insert”键选择希望配置为RAID的两块硬盘，然后按“Enter”键确认即可。
根据需要设置阵列级别，RAID-0或RAID-1。
IBM服务器存储配置
8、手动添加主机，选择config选项卡中的config host access(manual)
9、创建xingzheng和shenpi，选择 windows2003/2008
10、选择主机ห้องสมุดไป่ตู้HBA卡，storage manager会自动搜索HBA卡无需抄写WWN号
11、 config选项卡，创建xingzheng和shenpi并映射到服务器上，选择“create
14、在
Configure
Configure host Access (Manual)
xingzhenshe 创建 ngpi
15、把xingzheng和shenpi添加到xingzhengshenpi里
1、安装storageManager
2、首先我们要了解服务器IP并且设置 、首先我们要了解服务器 并且设置
3、确认连接正确：
4、打开storage manager，右键管理站名，选择自动搜索
5、对话框下方会有自动搜索进度条，搜索结束会发现连接的DS3200
6、打开管理界面
7、通过管理界面的summary选项卡，查看硬盘的各种属性信息
logical drives”
12、配置未划分的空间 、手动创建xingzhenshenpi
13、选择4块硬盘做RAID5，点选”calculate”选项计算容量才可以继续配置
13、在 now logical drive capacity输入创建的xingzheng(600G)和 shenpi(300G)
IBM_BladeCenter H机箱的各个部件与模块用途说明
本文介绍的刀片机箱以民生机器为例 什么是刀片服务器 ?
• “卡上的服务器” – 每个 “刀片” 有它自己的:
• • • • •
处理器 CPU 内存 以太网芯片组 内置存储 (可选) 系统管理芯片
什么是刀片服务器 机箱？
•刀片服务器机箱提供共享的: • 管理，控制口 (KVM/AMM) • 电源 • 冷却系统 • 千兆以太网交换机 • 光纤交换机 • CD-ROM 驱动器 • 软盘驱动器 IBM power一线工程师技术知识库 • USB 口
鼓风机风扇 散热孔
右侧滑动 锁扣
IBM power一线工程师技术知识库
BladeCenter H：刀片服务器背面视图 详解
电源接入口
高速交换机 高速交换机
电源接入口
7 8
1.
1 5
3
2.
冷却装置 鼓风机
3.
6
冷却装置 鼓风机
4 4. 9
2
高速交换机
千兆的以太网交换机
（网络交换模块）
高级管理模块 (AMM) 光纤通道交换机
(4Gb/8Gb FC Fabric / OPM) 标配0 ，可选1 个/ 最多2 个
专用的桥接模 块插槽
背板LED 面板 和串行接口
10GB以太网高速交换机插槽 左侧滑动 锁扣
(10Gb/20Gb Infiniband,10G以太网模块， etc…)
IBM power一线工程师技术知识库
IBM BladeCenter H
IBM BladeCenter H 前面全景
IBM BladeCenter H 没有安装刀片和防 尘罩的状态
IBM-服务器阵列配置及安装系统
PXE网启安装法这一次我采用了WEB BIOS来配置阵列，用光盘引导盘配置阵列虽然简单,但是如果想随心所欲的配置的，这一种方法比较好，可以配置成复合型阵列.一．启动WebBIOS启动WebBIOS有两种方法1。
配置有ServeRaid MR 5000阵列卡的服务器，在开机自检的过程中会有CTRL+H的提示。
按下CTRL+H组合键后会出现阵列卡配置界面2.开机按F1进入UEFI配置界面选择System Settings—〉Adapters and UEFI Drivers,可以看到配置的阵列卡，按回车选中后，按1进入WebBIOS二．配置RAID0，RAID1,RAID5 1。
在WebBIOS中选择配置向导Configuration Wizard2.选择New Configuration，选择后会清除现有阵列卡上的所有阵列信息；如果此时阵列卡上已经配置了其他阵列,此处请选择Add Configuration。
选择Yes确定3.选择手动配置Manual Configuration4.选择要配置在阵列中的硬盘，按Add to Array从左边的Drivers中选到右边的Driver Groups中，配置RAID1需要2块硬盘，配置RAID5至少需要3块硬盘.5.选好硬盘后，选择Accept DG后点击Next7.在左侧的ArrayWithFreeSpace中选中刚刚做好的Disk Groups按Add to SPAN添加到右侧的span中，然后选择Next8。
Virtual Disk配置界面，选好Virtual Disk参数后，点选Accept接受配置，最后选择Next。
·RAID Level中可以选择要配置的RAID级别；·右侧的Possible RAID Level中显示可能的RAID级别的磁盘容量，比如示例中三个73G 的硬盘配置raid0容量约为200G,而如果配置RAID5容量约为134G；·Select size选项中可以修改Virtual Disk的容量,通常这个值设定为该磁盘组RAID级别的最大容量。
如何为IBM+x系列服务器配置RAID
如何为IBM+x系列服务器配置RAID⼀、关于IBM服务器的阵列卡IBM 阵列卡有很多型号，对不同的卡也有不同的配置⽅法。
先看看IBM有哪些阵列卡，⽬前IBM的阵列卡从控制的硬盘来说可以分成三⼤类：1.控制SCSI硬盘的SCSI RAID控制器：ServeRaid 、ServeRaid II、ServeRaid 3L、ServeRaid 3H、ServeRaid 4L、ServeRaid 4Lx、ServeRaid 4M、ServeRaid 4Mx、ServeRaid 4H、ServeRaid 5i、ServeRaid 6M、ServeRaid 6i/6i+、ServeRaid 7e、ServeRaid 7k ；2.控制SATA硬盘的SATA RAID控制器：ServeRaid 7e 、ServeRaid 7t；3.控制SAS硬盘以及热插拔SATA硬盘的SAS RAID控制器：ServeRaid 8e、ServeRaid 8i、ServeRaid 8k、ServeRaid 8k-l；按照是集成的阵列卡或者是选件来分：1.主板集成阵列卡：ServerRaid 7e，ServerRaid 8e2.选件阵列卡：ServerRaid 7k、ServerRaid 7t、ServerRaid 8i、ServerRaid 8k，ServerRaid 8k-l下⾯会详细介绍⼏款新的Raid卡ServeRaid 7e：集成的SCSI RAID控制器，可以⽀持Raid 1、0 和Raid 10⽀持的机型有：xSeries 206、226、236、306、346ServeRaid 7t(part 71P8648)：选件的SATA Raid卡，⽀持SATA硬盘，可以最多连接4块SATA硬盘作阵列；Cache ： 128MB⽀持阵列级别：Raid 0、1、5、10；⽀持机型：xSeries 206、206m、226、306、306m、336、326、326mServeRaid 7k(part 71P8642)：选件SCSI Raid卡，⽀持SCSI硬盘；Cache ：128MB⽀持的阵列级别：Raid 0、1、5、1E、5EE、00、10、1E0、50；⽀持的机型：xSeries 236、346ServeRaid 8e:集成的SAS RAID控制器，⽀持SAS/SATA Hot-Swap的硬盘，可以⽀持Raid 0 和1；⽀持的机型：xSeries 206m、306mServerRaid 8i(part 13N2227 和part 39R8729)：选件SAS RAID控制器，⽀持SAS/SATA硬盘；Cache ： 256MB⽀持阵列级别：Raid 0、1、5、5EE、6、00、10、1E0、50、60⽀持的机型：xSeries 206m、306m、260、366、460System x3800、3850、3950/3950EServeRaid 8k-l(part 25r8025)：选件SAS RAID 控制器，⽀持SAS/SATA硬盘；Cache ：32MB⽀持阵列级别：Raid 0、1、10⽀持机型：System x3400、3550、3650ServeRaid 8k(part 25r8064)：选件SAS RAID控制器，⽀持SAS/SATA硬盘；Cache：256MB⽀持阵列级别：Raid 0、1、1E、10、5、6⽀持机型：System x3400、3500、3550、3650⼆、对于serveRAID 7代以及7代之前的卡（⽐如3H,4H,4Lx,4Mx,5i,6i,6m,7k等）的配置对于serveRAID 7代以及7代之前的卡（⽐如3H,4H,4Lx,4Mx,5i,6i,6m,7k等），都有三种配置⽅法：1、⽤随卡代的ServeRAID Support CD启动进⾏配置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
IBM eServer BladeCenter被很多人认为只是Intel处理器构架的服务器。这其实不够准确，
BladeCenter是一种平台设备，它可以混合使用2路（HS20）和4路（HS40）Intel处理
器构架的服务器，2路（JS20）PowerPC 970处理器构架的服务器，2路（LS20）AMD O
pteron处理器构架的服务器。实际上，你可以认为BladeCenter是一种基础构架的平台，
因为各种设备都可以安装配置到一个单独的BladeCenter中或者多个BladeCenter组合系
统中。结果导致BladeCenter的配置会非常复杂。然而在很多解决方案中，一些部分是经
常使用的，因此可以在BladeCenter的实施中简化这部分安装和配置。
BladeCenter默认配置
注：在这篇文章中，刀片指代安装在BladeCenter正面插槽的任意设备，模块指代安装在
BladeCenter背面插槽的任意设备。
管理模块和安装在模块插槽的设备，在默认情况下，会从DHCP服务器请求一个IP地址。
如果没有IP地址分配给设备的话，那么他们会自动配置以下IP地址：
管理模块：
外置端口：192.168.70.125
内置端口：192.168.70.126
模块插槽中的设备：
模块插槽1：192.168.70.127
模块插槽2：192.168.70.128
模块插槽3：192.168.70.129
模块插槽4：192.168.70.130
电源配置
在默认的电源配置下，电源1和2在电源区域A中，电源3和4在电源区域B中。电源区
域A为所有的模块和1到6插槽的刀片供电。电源区域B只为7到14插槽的刀片供电。
为了保证冗余，电源1和2必须使用不同的AC输入。两路AC输入可以保证整个
BladeCenter的电源冗余，每路AC输入都要连接到两个电源区域上。
也就是说：
AC输入1连接到电源1和3上
AC输入2连接到电源2和4上
Cisco智能千兆以太网交换机模块（CIGESM）配置
不要混淆trunking和port aggregation
将CIGESM作为一个边缘设备，将它上连的交换机作为核心设备
只从管理模块的Web界面上修改交换机的IP地址
定义交换机的默认网关，不要为空
刀片和管理网络必须在不同的网段
每个CIGESM至少配置一个外置端口做trunking
port aggregation只在用户数据流量有要求的时候才使用
CIGESM上默认的Vlan设置
Vlan1 管理Vlan
硬件上禁用trunking
不建议修改管理Vlan
Vlan2 数据Vlan
刀片的网卡在这个Vlan中
根据客户网络基础构架设计的具体要求进行相应的修改
IBM Director Server配置
IBM Director管理服务器必须和刀片上的网卡有IP连接
IBM Director管理服务器必须和管理模块有IP连接
在Cisco的环境中，修改相应的路由表可就以实现
Remote Deployment Manager Server配置
RDM镜像文件库不是可移动的。要保证安装RDM的服务器有足够的硬盘空间存储镜像文
件。
文件库必须安装在RDMROOT上
RDM不使用NetBIOS，因此RDMROOT必须安装在IBM Director Server的磁盘上，这个
磁盘指所有操作系统能看到的本地磁盘，包括SAN上的磁盘。
RDM/PXE/DHCP配置
如果DHCP服务器和RDM服务器安装在同一台机器上，DHCP选项60需要添加到DHCP
服务器上
刀片服务器所在的子网中必须有一个DHCP服务器和RDM/PXE服务器。给刀片子网的
DHCP地址池必须定义一个路由器（选项3）。即使是在没有真正路由器的网络中也需要定
义这个选项。如果没有真正的路由器，使用RDM服务器的地址作为路由器的地址。
在一个子网中只能有一个PXE服务器。如果你想使用RDM，其他所有的和刀片在同一个子
网内的PXE服务器都必须关闭。
