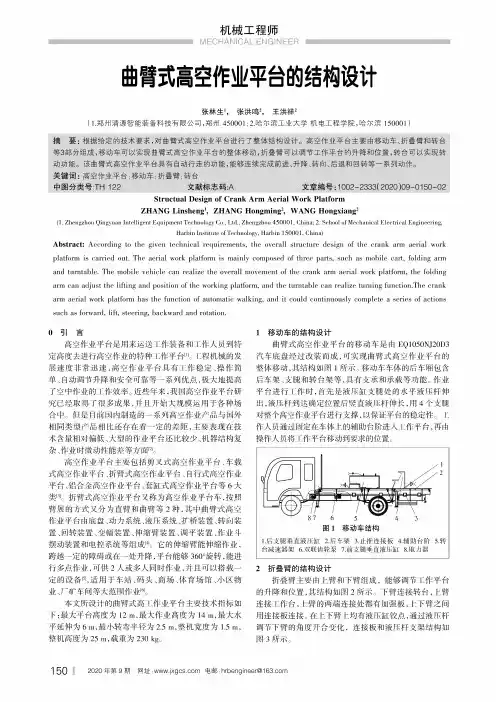

曲臂式高空作业平台的结构设计张林生】，张洪鸣2,王洪祥2(1.郑州清源智能装备科技有限公司，郑州4500012哈尔滨工业大学机电工程学院，哈尔滨150001)摘要：根据给定的技术要求，对曲臂式高空作业平台进行了整体结构设计。
高空作业平台主要由移动车、折叠臂和转台等3部分组成,移动车可以实现曲臂式高空作业平台的整体移动，折叠臂可以调节工作平台的升降和位置，转台可以实现转动功能。
该曲臂式高空作业平台具有自动行走的功能，能够连续完成前进、升降、转向、后退和回转等一系列动作。
关键词：高空作业平台;移动车;折叠臂;转台中图分类号:TH122文献标志码:A文章编号:1002-2333(2020)09-0150-02Structual Design of Crank Arm Aerial Work PlatformZHANG Linsheng1,ZHANG Hongming2,WANG Hongxiang2(1.Zhengzhou Qingyuan Intelligent Equipment Technology Co.,Ltd.,Zhengzhou450001,China;2.School of Mechanical Electrical Engineering,Harbin Institute of Technology,Harbin150001,China)Abstract：According to the given technical requirements,the overall structure design of the crank arm aerial work platform is carried out.The aerial work platform is mainly composed of three parts,such as mobile cart,folding arm and turntable.The mobile vehicle can realize the overall movement of the crank arm aerial work platform,the folding arm can adjust the lifting and position of the working platform,and the turntable can realize turning function.The crank arm aerial work platform has the function of automatic walking,and it could continuously complete a series of actions such as forward,lift,steering,backward and rotation.0引言高空作业平台是用来运送工作装备和工作人员到特定高度去进行高空作业的特种工作平台［1］o工程机械的发展速度非常迅速，高空作业平台具有工作稳定、操作简单、自动调节升降和安全可靠等一系列优点，极大地提高了空中作业的工作效率。
(全新版)曲臂式高处作业车辆安全技术解析
(全新版)曲臂式高处作业车辆安全技术解析1. 概述曲臂式高处作业车辆是一种广泛应用于各类建筑、电力、交通、广告等行业的高处作业设备。
其主要是通过车载升降平台将作业人员及工具送至高处作业点，具有作业效率高、安全系数高等优点。
但同时也由于其作业环境的复杂性，对安全技术要求极高。
本文将详细解析全新版曲臂式高处作业车辆的安全技术。
2. 安全技术解析2.1 车辆稳定性车辆稳定性是保证高处作业安全的基础。
全新版曲臂式高处作业车辆采用独立悬挂系统，提高了车辆在复杂地面行驶的稳定性。
同时，车辆底部的配重设计，保证了车辆在作业过程中不会发生侧翻等意外情况。
2.2 升降平台安全性升降平台是曲臂式高处作业车辆进行高处作业的核心部分，全新版曲臂式高处作业车辆的升降平台采用高强度材料制作，具有较高的承载能力。
同时，平台设有多重安全保护装置，如限位开关、压力传感器等，确保平台在运行过程中安全稳定。
2.3 曲臂安全性全新版曲臂式高处作业车辆的曲臂采用高强度合金材料，具有良好的抗弯曲、抗拉伸性能。
曲臂的关节部分采用高精度轴承，保证了曲臂在作业过程中的稳定性和灵活性。
同时，曲臂设有行程限制器，避免了因曲臂过度伸展而导致的安全事故。
2.4 操作安全性全新版曲臂式高处作业车辆的操作台设有多重安全保护装置，如紧急停止按钮、操作权限限制等。
操作人员需经过专业培训，取得操作资格后方可进行操作。
此外，车辆还配备有故障诊断系统，便于及时发现并处理潜在的安全隐患。
2.5 照明与警示系统全新版曲臂式高处作业车辆的照明与警示系统采用高亮度LED 灯具，保证了作业现场充足的光线。
同时，车辆设有警示灯和警示标志，提醒周围人员注意安全，降低安全事故的发生概率。
2.6 救援与故障处理全新版曲臂式高处作业车辆配备有完善的救援与故障处理系统。
如遇突发情况，操作人员可立即按下紧急停止按钮，停止车辆运行。
此外，车辆还设有自救装置，如攀爬装置、救生绳等，便于作业人员在紧急情况下安全撤离。

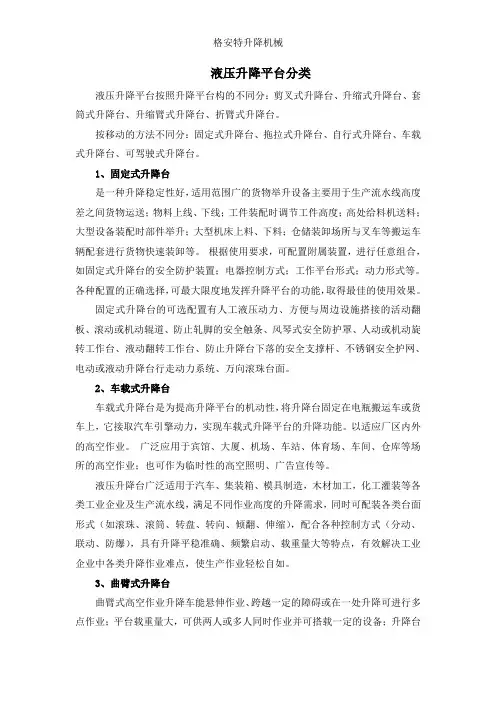

液压升降平台分类
液压升降平台分类液压升降平台按照升降平台构的不同分：剪叉式升降台、升缩式升降台、套筒式升降台、升缩臂式升降台、折臂式升降台。
按移动的方法不同分：固定式升降台、拖拉式升降台、自行式升降台、车载式升降台、可驾驶式升降台。
1、固定式升降台是一种升降稳定性好，适用范围广的货物举升设备主要用于生产流水线高度差之间货物运送；物料上线、下线；工件装配时调节工件高度；高处给料机送料；大型设备装配时部件举升；大型机床上料、下料；仓储装卸场所与叉车等搬运车辆配套进行货物快速装卸等。
根据使用要求，可配置附属装置，进行任意组合，如固定式升降台的安全防护装置；电器控制方式；工作平台形式；动力形式等。
各种配置的正确选择，可最大限度地发挥升降平台的功能，取得最佳的使用效果。
固定式升降台的可选配置有人工液压动力、方便与周边设施搭接的活动翻板、滚动或机动辊道、防止轧脚的安全触条、风琴式安全防护罩、人动或机动旋转工作台、液动翻转工作台、防止升降台下落的安全支撑杆、不锈钢安全护网、电动或液动升降台行走动力系统、万向滚珠台面。
2、车载式升降台车载式升降台是为提高升降平台的机动性，将升降台固定在电瓶搬运车或货车上，它接取汽车引擎动力，实现车载式升降平台的升降功能。
以适应厂区内外的高空作业。
广泛应用于宾馆、大厦、机场、车站、体育场、车间、仓库等场所的高空作业；也可作为临时性的高空照明、广告宣传等。
液压升降台广泛适用于汽车、集装箱、模具制造，木材加工，化工灌装等各类工业企业及生产流水线，满足不同作业高度的升降需求，同时可配装各类台面形式（如滚珠、滚筒、转盘、转向、倾翻、伸缩），配合各种控制方式（分动、联动、防爆），具有升降平稳准确、频繁启动、载重量大等特点，有效解决工业企业中各类升降作业难点，使生产作业轻松自如。
3、曲臂式升降台曲臂式高空作业升降车能悬伸作业、跨越一定的障碍或在一处升降可进行多点作业；平台载重量大，可供两人或多人同时作业并可搭载一定的设备；升降台移动性好，转移场地方便；外型美观，适于室内外作业和存放。
曲臂升降车的组成
曲臂升降车的组成：细节解构与工作原理摘要：曲臂升降车是一种高效、多功能的工程设备，广泛应用于建筑、物流、仓储等行业。
本文将详细解构曲臂升降车的各个组成部分，阐述其工作原理，并分析各组件之间的协同作用，以期帮助读者更深入地了解这一重要设备。
一、引言曲臂升降车，又称折臂式升降车，是一种具有独特结构和功能的工程设备。
由于其高效、灵活的特点，曲臂升降车在建筑、物流、仓储等行业得到了广泛应用。
本文将详细解构曲臂升降车的各个组成部分，帮助读者更深入地了解这一重要设备。
二、主要组成部分1. 底盘：底盘是曲臂升降车的基础部分，承载着整个设备的重量。
它通常由高强度的钢材焊接而成，具有良好的承载能力和稳定性。
底盘上安装有行走轮和驱动电机，使曲臂升降车能够在各种地形条件下灵活移动。
2. 曲臂机构：曲臂机构是曲臂升降车的核心部分，由多个关节和连杆组成。
它可以根据工作需要，实现多种角度和位置的调整，从而完成各种复杂的升降任务。
曲臂机构的设计精度和制造工艺直接影响着曲臂升降车的性能和寿命。
3. 升降平台：升降平台是曲臂升降车的工作部分，用于承载货物或人员。
它由钢板焊接而成，具有较高的强度和承载能力。
升降平台的四周通常安装有安全护栏，以确保作业人员的安全。
4. 液压系统：液压系统是曲臂升降车的动力来源，为曲臂机构和升降平台提供动力。
它由液压泵、油箱、油缸、油管等部分组成，通过液压油传递压力，实现曲臂机构和升降平台的升降运动。
液压系统的性能和维护状况对曲臂升降车的安全和效率具有重要影响。
5. 电气系统：电气系统是曲臂升降车的控制部分，包括操作面板、控制器、传感器等。
它负责接收操作指令，控制液压系统的运行，实现曲臂机构和升降平台的精确运动。
电气系统的可靠性和稳定性对曲臂升降车的安全和性能至关重要。
6. 安全装置：为确保曲臂升降车的安全使用，设备上通常配备有多种安全装置，如超载保护、限位开关、紧急停车按钮等。
这些装置能够在设备出现异常或危险情况时及时切断电源或采取其他措施，保护设备和作业人员的安全。
高空作业平台和操作平台
高空作业平台和操作平台一、高空作业平台高空作业平台（车），是一种把人、工具或物品快捷简便地送达高处进行作业的辅助设备。
它们不仅可以快速升降，还可以灵活地旋转、伸缩与翻转，用于保障作业人员安全和提高工作效率。
根据国家标准《高处作业吊篮》（GB19155—2003)，高处作业吊篮是指悬挂机构架设于建筑物或构筑物上，提升机驱动悬吊平台通过钢丝绳沿立面上下运行的一种非常设悬挂设备。
吊篮按驱动方式分为手动、气动和电动三种，常用于建（构）筑物施工、安装、装高空作业平台（车）一般用于建筑物安装、维修、清洗，如大堂内墙面或顶面、凹凸不平结构的安装、维修、清洗，较低外墙面安装、维修、清洗和高架、照明、通信等安装、维修，作业高度有限，一般在30 m以下。
高空作业平台（车）主要可分为三种类型：①手动垂直式升降作业平台（车）；②机械垂直式作业平台（车）；③下部支撑式作业平台（车）。
(一）高空作业平台的特点1.手动垂直式升降作业平台（车）手动垂直式升降作业平台（车）是一种结构简单，操作方便，载重量较小，作业高度较低的作业平台（车），靠摇动手柄传递于链条或齿轮，使作业平台升降。
见图4-28。
2.机械垂直式作业平台（车）该作业平台（车）是通过液压系统来控制作业平台升降，其载重量较大，作业高度较高。
机械垂直式作业平台（车）的主要机构有起升机构、回转机构、变幅机构、伸缩机构、支腿机构和运行机构。
为了保证有良好的机动性，通常以内燃机作为动力制成流动式作业台车。
但在一些作业场地相对固定、范围也较小的情况下，也有采用外接电源作为动力源，各机构用电动机驱动的流动式作业台车。
常见的有曲臂式高空作业平台（车）、剪刀式高空作业平台（车）、下部支撑式作业平台（车）和电瓶式高空作业平台（车）等。
（1）曲臂式高空作业平台（车）曲臂式高空作业平台（车)有电瓶、燃油和混合三种动力方式。
通过地面和平台筐内的控制，可实现曲臂延展升降、转台360°旋转，平台筐左右转动等标准功能，能有效跨越空中障碍。

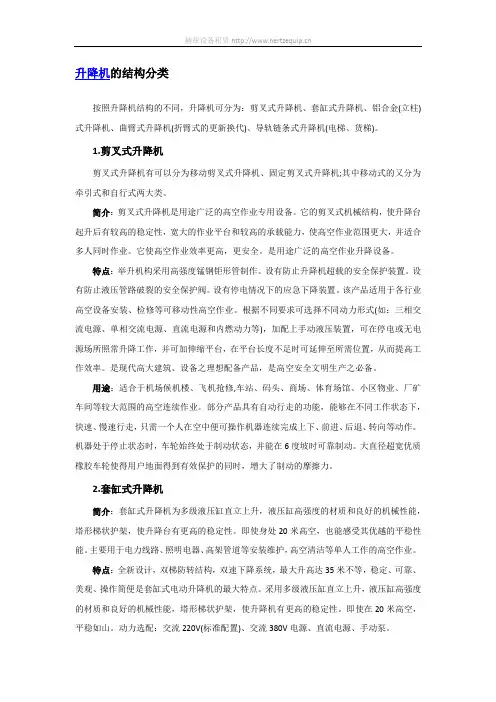

升降机的分类-按结构分类
升降机的结构分类按照升降机结构的不同，升降机可分为：剪叉式升降机、套缸式升降机、铝合金(立柱)式升降机、曲臂式升降机(折臂式的更新换代)、导轨链条式升降机(电梯、货梯)。
1.剪叉式升降机剪叉式升降机有可以分为移动剪叉式升降机、固定剪叉式升降机;其中移动式的又分为牵引式和自行式两大类。
简介：剪叉式升降机是用途广泛的高空作业专用设备。
它的剪叉式机械结构，使升降台起升后有较高的稳定性，宽大的作业平台和较高的承载能力，使高空作业范围更大，并适合多人同时作业。
它使高空作业效率更高，更安全。
是用途广泛的高空作业升降设备。
特点：举升机构采用高强度锰钢钜形管制作。
设有防止升降机超载的安全保护装置。
设有防止液压管路破裂的安全保护阀。
设有停电情况下的应急下降装置。
该产品适用于各行业高空设备安装、检修等可移动性高空作业。
根据不同要求可选择不同动力形式(如：三相交流电源、单相交流电源、直流电源和内燃动力等)，加配上手动液压装置，可在停电或无电源场所照常升降工作，并可加伸缩平台，在平台长度不足时可延伸至所需位置，从而提高工作效率。
是现代高大建筑、设备之理想配备产品，是高空安全文明生产之必备。
用途：适合于机场候机楼、飞机抢修,车站、码头、商场、体育场馆、小区物业、厂矿车间等较大范围的高空连续作业。
部分产品具有自动行走的功能，能够在不同工作状态下，快速、慢速行走，只需一个人在空中便可操作机器连续完成上下、前进、后退、转向等动作。
机器处于停止状态时，车轮始终处于制动状态，并能在6度坡时可靠制动。
大直径超宽优质橡胶车轮使得用户地面得到有效保护的同时，增大了制动的摩擦力。
2.套缸式升降机简介：套缸式升降机为多级液压缸直立上升，液压缸高强度的材质和良好的机械性能，塔形梯状护架，使升降台有更高的稳定性。
即使身处20米高空，也能感受其优越的平稳性能。
主要用于电力线路、照明电器、高架管道等安装维护，高空清洁等单人工作的高空作业。
特点：全新设计，双梯防转结构，双速下降系统，最大升高达35米不等，稳定、可靠、美观、操作简便是套缸式电动升降机的最大特点。
曲臂升降机操作方法简
曲臂升降机操作方法简
曲臂升降机（也称为剪叉式升降机）是一种用于空中作业的移动平台设备。
以下是曲臂升降机的基本操作方法：
1. 在开启升降机之前，确保地面平坦稳固，并且没有障碍物阻挡。
2. 打开升降机的电源开关，确保机器上的所有操作按钮和指示灯都正常。
3. 上下控制按钮：升降机通常配备有两个上下控制按钮，以控制机器的运动方向。
按下上按钮，升降机会向上移动；按下下按钮，升降机会向下移动。
4. 扩展和收回曲臂：曲臂是升降机的主要工作部件，用于将平台从地面抬升到所需高度。
按下扩展按钮，曲臂会向外伸展；按下收回按钮，曲臂会收回到原始位置。
5. 平台控制：升降机的平台是用于操作人员和工具的区域。
在进入平台之前，请确保护栏已经正确放置，并锁定。
当位于平台上时，操作人员可以使用控制台上的按钮来控制升降机的运动。
6. 急停按钮：在紧急情况下，可以按下急停按钮来立即停止升降机的运动。
该按钮通常位于控制台上，并带有明显的标识。
7. 操作注意事项：在操作升降机时，请务必遵循一些基本安全规定，例如：穿着适当的安全防护设备，不超载操作，不在升降机上进行跳跃或玩耍等。
请注意，以上只是曲臂升降机的一般操作方法，并且可能会因设备型号和制造商而有所不同。
在使用之前，请务必阅读并按照设备操作手册中的指导进行操作。
曲臂式升降平台安全技术交底模板
一、交底目的为确保曲臂式升降平台在使用过程中的安全，提高操作人员的安全意识和操作技能，特进行安全技术交底。
二、交底对象曲臂式升降平台操作人员、管理人员及相关人员。
三、交底内容1. 设备简介曲臂式升降平台是一种高空作业设备，具有自行走、自支腿、操作简单、使用方便、作业面大等特点。
其主要功能是在高空进行安装、维修、清洁等工作。
2. 安全操作规程（1）操作前，应检查设备各部件是否完好，液压系统、电气系统是否正常，确保设备处于良好状态。
（2）操作人员必须穿戴符合规定的个人防护用品，如安全帽、安全带、防滑鞋等。
（3）操作前，应对工作区域进行安全检查，确保无障碍物、无安全隐患。
（4）启动设备前，应先进行空载试运行，确认设备运行正常后，方可进行载人作业。
（5）作业过程中，严禁超载、超限使用设备，确保平台载荷不超过额定载荷。
（6）作业时，应保持平台平稳，严禁突然加速或减速，以免发生倾斜、倾覆等事故。
（7）作业过程中，操作人员应随时观察设备运行状态，如发现异常情况，应立即停止作业，检查原因并处理。
（8）作业完成后，应将平台降落到地面，收回支腿，确保设备处于安全状态。
3. 安全注意事项（1）严禁酒后操作设备，严禁疲劳作业。
（2）严禁未经培训的人员操作设备。
（3）严禁在设备上放置易燃、易爆物品。
（4）严禁在设备附近进行焊接、切割等高温作业。
（5）严禁在设备下方进行作业，确保人员安全。
（6）严禁在设备运行过程中进行维修、调整等操作。
4. 应急处理措施（1）设备发生故障时，应立即停止作业，切断电源，确保人员安全。
（2）如发生倾斜、倾覆等事故，应立即停止作业，采取措施稳定设备，确保人员安全。
（3）如遇紧急情况，应立即使用安全带等防护用品，确保自身安全。
四、交底要求1. 操作人员必须认真听取安全技术交底，并签字确认。
2. 操作人员应熟练掌握设备操作规程和安全注意事项。
3. 管理人员应定期对操作人员进行安全培训，确保其安全意识和操作技能。
高空作业平台百科
高空作业平台(Aerial work platform)[编辑本段]一、概论：高空作业平台是服务于于各行业高空作业、设备安装、检修等可移动性高空作业的产品。
高空作业平台相关产品主要有:剪叉式高空作业平台、车载式高空作业平台、曲臂式高空作业平台、自行式高空作业平台、铝合金高空作业平台、套缸式高空作业平台六大类，[编辑本段]二、分类简介：剪叉式高空作业平台、车载式高空作业平台、曲臂式高空作业平台、自行式高空作业平台、铝合金高空作业平台、防爆高空作业平台、拖拉移动式高空作业平台、电动高空作业平台、自行走直臂高空作业平台、越野式高空作业平台、全向自行走高空作业平台：剪叉式高空作业平台剪叉式高空作业平台剪叉式高空作业平台是用途广泛的高空作业专用设备。
它的剪叉式机械结构，使升降台起升后有较高的稳定性，宽大的作业平台和较高的承载能力，使高空作业范围更大，并适合多人同时作业。
它使高空作业效率更高，更安全。
特点：举升机构采用高强度锰钢钜形管制作。
设有防止升降台超载的安全保护装置。
设有防止液压管路破裂的安全保护阀。
设有停电情况下的应急下降装置。
该产品适用于各行业高空设备安装、检修等可移动性高空作业。
根据不同要求可选择不同动力形式（如：三相交流电源、单相交流电源、直流电源和内燃动力等），加配上手动液压装置，可在停电或无电源场所照常升降工作，并可加伸缩平台，在平台长度不足时可延伸至所需位置，从而提高工作效率。
是现代高大建筑、设备之理想配备产品，是高空安全文明生产之必备。
车载式高空作业平台车载式高空作业平台车载式高空作业平台是由升降台和汽车配套改装而成的。
它接取汽车引擎动力，实现升降台的升降功能。
采用H型液压支腿，保证机器升降的稳定和作业的安全。
可采用DC直流独立动力源，实现升降机的旋转、升降功能。
适用于工作面广和幅度大的高空作业产品具有作业范围大，持续作业时间长等特点，特别适合于野外检修、路灯检修等.电瓶车载式高空作业平台是由升降台和电瓶车配套改装而成的高空作业专用设备。
02自行曲臂式高空车
第二章自行曲臂式高空车第一节43米越野柴油曲臂崎岖路面1、主要规格尺寸：Z™-135/70 具有141 英尺(43.15 米) 工作高度Z™-135/70 有69 英尺9 英寸(21.26 米) 水平延伸Z™-135/70 有75 英尺6 英寸(23.01 米) 向上和周围间隙承载能力高达600 磅(272 公斤)动力：所有的发动机都符合排放标准12 伏直流辅助电源完整的发动机保护装置生产力：有12 至20 英尺(3.7 至6.1 米) 短臂延伸自调平的8 英尺(2.4 米) 工作台全比例霍耳效应控制驱动启动系统连接到工作台的交流电源喇叭计时表测斜报警随车故障诊断装置和发动机监察显示器ALC 1000 电子控制系统360度不连续旋转转盘X底盘可延长轮轴四轮高角转向四轮转向模式: 前, 后, 和并列协调四轮刹车、全时正牵引四轮驱动、可调整脚踏开关临时停工2、规格参数最大平台高度41.15m最大工作高度43.15m外转弯半径8.03m内转弯半径 2.90m爬坡能力30%平台装载能力227kg行驶速度（收车状态）0~4.8km/h 行驶速度（升起状态）0~1.1km/h 平台工作上允许人数 2最大允许侧向力（室内）400N整车长度（收车状态）12.93m整车宽度（收车状态） 2.49m/3.94m整车高度（护栏未折叠） 3.09m离地高度0.25m整车重量10281kg平台尺寸（长×宽×高） 2.44m×0.91m×1.1m 3、服务支持选购件及附件焊接组件工作台转门工作台栏杆防护装置空气管连接到平台工具盒荧光灯管盒重型焊接装置平台工作灯管子支架（一双）控制板支架组件控制箱罩前方行驶灯警报组件恶劣环境组件动力冷启动组件防止洗刷物和燃烧颗粒装置－柴油3000或3500瓦交流发电机液压油冷却器GL/LPS 和DS UL588 消防等级执行标准ANSI A92.5CSA B354.4CE 相应标准AS 1418.10 PB-10-611-03第二节24米越野柴油曲臂崎岖路面1、主要规格整机宽度：0.99m平台载重：200kg工作高度：10.3m2、产品亮点承载能力强，作业幅度大爬坡能力强，行驶速度高操作简便，稳定性好，无冲击电脑自动检测和判断安全工作范围，保障人机安全。
