机械设计单级带传动设计报告
机械设计实验报告带传动
实验一 带传动性能分析实验一、实验目的1、了解带传动试验台的结构和工作原理。
2、掌握转矩、转速、转速差的测量方法，熟悉其操作步骤。
3、观察带传动的弹性滑动及打滑现象。
4、了解改变预紧力对带传动能力的影响。
二、实验内容与要求1、测试带传动转速n 1、n 2和扭矩T 1、T 2。
2、计算输入功率P 1、输出功率P 2、滑动率ε、效率η。
3、绘制滑动率曲线ε—P 2和效率曲线η—P 2。
三、带传动实验台的结构及工作原理传动实验台是由机械部分、负载和测量系统三部分组成。
如图1-1所示。
1直流电机 2主动带轮 3、7力传感器 4轨道 5砝码 6灯泡8从动轮 9 直流发电机 10皮带 图1-1 带传动实验台结构图1、机械部分带传动实验台是一个装有平带的传动装置。
主电机1是直流电动机，装在滑座上，可沿滑座滑动，电机轴上装有主动轮2，通过平带10带动从动轮8，从动轮装在直流发电机9的轴上，在直流发电机的输出电路上，并接了八个灯泡，每个40瓦，作为发电机的负载。
砝码通过尼龙绳、定滑轮拉紧滑座，从而使带张紧，并保证一定的预拉力。
随着负载增大，带的受力增大，两边拉力差也增大，带的弹性滑动逐步增加。
当带的有效拉力达到最大有效圆周力时，带开始打滑，当负载继续增加时则完全打滑。
2、测量系统测量系统由转速测定装置和扭矩测量装置两部分组成。
（1）转速测定装置用硅整流装置供给电动机电枢以不同的端电压实现无级调速，转动操纵面板上“调速”旋钮，即可实现无级调速，电动机无级调速范围为0～1500r/min ；两电机转速由光电测速装置测出，将转速传感器（红外光电传感器）分别安装在带轮背后的“U ”形糟中，由此可获得转速信号，经电路处理即可得到主、从动轮上的转速n 1、n 2。
（2）扭矩测量装置电动机输出转矩1T (主动轮转矩)、和发电机输入转矩2T (从动轮转矩)采用平衡电机外壳（定子）的方法来测定。
电动机和发电机的外壳支承在支座的滚动轴承中，并可绕转子的轴线摆动。
机械设计带传动实验报告
机械设计带传动实验报告摘要在机械设计中，传动是一个重要的方面。
通过实验，我们通过设计和制作一个带传动系统来探究其工作原理和性能特性。
本实验报告详细介绍了实验的目的、设计过程、材料选择、制造过程、测试方法、结果分析以及结论。
通过这个实验，我们进一步了解了带传动在机械设计中的应用和重要性。
引言带传动是一种常见的机械传动方式，广泛应用于各种机械设备和工业生产中。
其主要作用是通过带轮和传动带（如皮带、齿轮等）将动力传递给不同的设备。
带传动具有简单、可靠、经济和节能等优点。
本实验通过设计和实现一个带传动系统，旨在深入了解带传动的原理和性能特性，并对其进行评估。
设计过程设计一个带传动系统需要考虑多个因素，包括传动比、带轮和传动带的选择、功率传递和传动效率等。
实验中，我们根据给定的参数和要求进行了如下设计过程：参数确定1.输入功率：50W2.转速比：1:53.传动效率：大于90%带轮和传动带的选择根据参数确定，我们选择了适合的带轮和传动带。
需要考虑的因素包括传动比和带轮直径等。
同时，传动带的材料也需要根据实际需求进行选择，如橡胶等。
功率传递通过计算输入功率和转速比，我们可以确定输出功率和转速。
根据传动效率的要求，我们可以计算出输入功率和输出功率之间的损耗。
传动效率评估通过实验测试，我们可以测量传动带和带轮之间的摩擦损失和传动效率。
根据测量结果，我们可以评估带传动系统的性能。
材料选择和制造过程在设计过程中，我们选择了以下材料用于制造带传动系统：1.带轮：铝合金2.传动带：橡胶制造过程主要包括以下步骤：1.制造带轮：根据设计要求，我们使用数控机床对铝合金进行精确加工，制造出适合的带轮。
2.制造传动带：选择合适的橡胶材料，通过成型和加工制造出传动带。
测试方法为了评估带传动系统的性能，我们进行了如下测试方法：传动比测试通过测量输入和输出轴的转速，我们可以计算出传动比。
我们使用转速计对输入和输出轴进行测量，并记录数据。
机械设计实验报告带传动

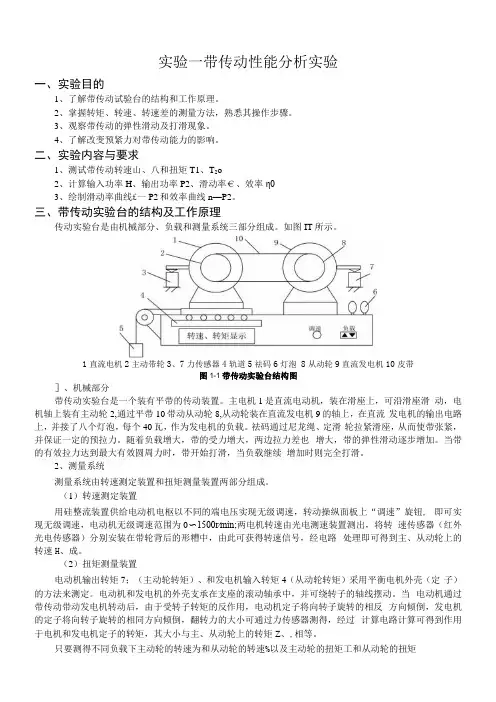

实验一带传动性能分析实验一、实验目的1、了解带传动试验台的结构和工作原理。
2、掌握转矩、转速、转速差的测量方法，熟悉其操作步骤。
3、观察带传动的弹性滑动及打滑现象。
4、了解改变预紧力对带传动能力的影响。
二、实验内容与要求1、测试带传动转速山、八和扭矩T1、T2o2、计算输入功率H、输出功率P2、滑动率€、效率η03、绘制滑动率曲线£一P2和效率曲线n—P2。
三、带传动实验台的结构及工作原理传动实验台是由机械部分、负载和测量系统三部分组成。
如图IT所示。
1直流电机2主动带轮3、7力传感器4轨道5祛码6灯泡8从动轮9直流发电机10皮带图1-1带传动实验台结构图］、机械部分带传动实验台是一个装有平带的传动装置。
主电机1是直流电动机，装在滑座上，可沿滑座滑动，电机轴上装有主动轮2,通过平带10带动从动轮8,从动轮装在直流发电机9的轴上，在直流发电机的输出电路上，并接了八个灯泡，每个40瓦，作为发电机的负载。
祛码通过尼龙绳、定滑轮拉紧滑座，从而使带张紧，并保证一定的预拉力。
随着负载增大，带的受力增大，两边拉力差也增大，带的弹性滑动逐步增加。
当带的有效拉力达到最大有效圆周力时，带开始打滑，当负载继续增加时则完全打滑。
2、测量系统测量系统由转速测定装置和扭矩测量装置两部分组成。
（1）转速测定装置用硅整流装置供给电动机电枢以不同的端电压实现无级调速，转动操纵面板上“调速”旋钮, 即可实现无级调速，电动机无级调速范围为0〜1500r∕min;两电机转速由光电测速装置测出，将转速传感器（红外光电传感器）分别安装在带轮背后的形糟中，由此可获得转速信号，经电路处理即可得到主、从动轮上的转速H、成。
（2）扭矩测量装置电动机输出转矩7；（主动轮转矩）、和发电机输入转矩4（从动轮转矩）采用平衡电机外壳（定子）的方法来测定。
电动机和发电机的外壳支承在支座的滚动轴承中，并可绕转子的轴线摆动。
当电动机通过带传动带动发电机转动后，由于受转子转矩的反作用，电动机定子将向转子旋转的相反方向倾倒，发电机的定子将向转子旋转的相同方向倾倒，翻转力的大小可通过力传感器测得，经过计算电路计算可得到作用于电机和发电机定子的转矩，其大小与主、从动轮上的转矩Z、,相等。
机械设计带传动实验报告
一．实验目的1.了解带传动实验台的结构及工作原理2.观察带传动中的弹性滑动和打滑现象3.掌握转矩和转速的测量方法4.绘制带传动的滑动曲线和效率曲线二．实验台结构及工作原理实验台由主动、从动、负载、操纵控制及测试仪表等五部分组成。
1.主动部分：包括直流电机、主动轮及预紧装置；2.从动部分：包括发电机、从动轮及负载；3.负载部分：是灯泡组成的专用负载箱；4.操纵部分：包括电路板、调速电位器、指示灯、保险等，用来控制电动机的启、停；5.测试仪表：包括电动机及发电机的转速、转矩的测试装置。
三．实验操作：1.调速，使n1≈900rpm;2.加一个负载，将测力杠杆调平衡，记录n1、n2、T1、T2；3.逐级加载，直到n1-n2＞30rpm为止。
四．实验报告1.已知条件：①传动带类型：型带，断面积3×30mm2②初拉力F0=30N③张紧方式：自动张紧④带轮直径：D1=D2=125mm⑤角：α=180°2.数据处理：所需公式：3.数据表：序号n1(rpm)n2(rpm)εT1(N·m)T2(N·m)P1(KW) P2(KW) η1 1214 1213 0.000823723 1.52 0.7 1845.28 849.1 0.460146972 1213 1212 0.000824402 2.98 2.16 3614.74 2617.92 0.7242346613 1210 1208 0.001652893 4.22 3.39 5106.2 4095.12 0.8019897384 1209 1206 0.00248139 5.04 4.22 6093.36 5089.32 0.8352239165 1207 1203 0.003314002 5.86 4.86 7073.02 5846.58 0.8266030636 1205 1196 0.00746888 6.44 5.57 7760.2 6661.72 0.8584469477 1202 1184 0.014975042 7.21 6.27 8666.42 7423.68 0.8566028428 1200 1163 0.030833333 7.74 6.8 9288 7908.4 0.8514642559 1199 1143 0.000823723 8.09 7.32 1845.28 849.1 0.46014697 4.带传动的滑动曲线和效率曲线T2(N•m)T2(N•m)。
带传动设计实验报告
带传动设计实验报告1. 引言带传动是一种用于传递动力的重要机械元件，在工业生产中应用广泛。
本实验旨在通过设计和制作带传动装置来加深对带传动原理的理解，并通过实验来验证设计的可行性。
本报告将详细介绍实验的设计方案、实验过程和结果分析。
2. 设计方案2.1 实验目标本实验的目标是通过设计和制作一个带传动装置，实现两个主工作轴的动力传递。
2.2 实验材料和仪器本实验所需材料和仪器包括带轮、皮带、传动装置、电动机和测量工具等。
2.3 实验步骤1. 根据实验要求和实验目标，确定传动比和传动方式。
2. 选择合适的带轮和皮带，确定传动轴的位置和布局。
3. 安装传动装置和电动机，并调整传动装置的位置和紧度。
4. 运行电动机，测试带传动的性能，如传递效率和传动功率。
3. 实验过程3.1 设计传动比和传动方式根据实验要求，本实验选择使用直线传动方式，并确定传动比为2:1，即带轮1转2圈时，带轮2转1圈。
3.2 选择带轮和皮带根据传动比和轴的转速要求，选择合适的带轮和皮带。
经过计算和比较，我们选择了带轮1的直径为20cm，带轮2的直径为10cm，并选择了适当的皮带。
3.3 安装传动装置和电动机在实验装置上安装和调整传动装置和电动机，确保传动装置和皮带的正常运转。
根据带传动的紧度要求，调节皮带的紧度。
3.4 测试传动性能运行电动机，测试带传动的性能。
使用测量工具测量传动轴的转速，并计算传递效率和传动功率。
4. 结果分析4.1 实验结果通过实验测量，带轮1的转速为1200rpm，带轮2的转速为600rpm。
根据传动比的设计，带轮2应该为带轮1转速的一半。
实验结果与设计值吻合，验证了传动装置的设计可行性。
4.2 计算结果根据实验结果和测量值，计算得到传递效率为80%。
通过测量电动机的功率和传动装置的转速，计算得到传动功率为6kW。
5. 结论通过本实验，我们成功设计和制作了一个带传动装置，并通过实验验证了设计的可行性。
实验结果表明，带传动装置具有较高的传递效率和传动功率，适用于许多实际应用场景。
带传动试验报告
机械基础实验报告二指导教师：专业：班级：姓名：学号：带传动实验指导书带传动是广泛应用的一种传动，其性能试验为机械设计教学大纲规定的必做的实验之一。
带传动是靠带与带轮间的摩擦力来传递运动和动力的。
在传递转矩时带在传动过程中紧边与松边所受到的拉力不同，因此，在带与带轮间会产生弹性滑动。
这种弹性滑动是不可避免的。
当带传动的负载增大到一定程度时，带与带轮间会产生打滑现象。
通过本实验可以观察带传动的弹性滑动和打滑现象，形象地了解带传动的弹性滑动与打滑现象与有效拉力的关系，掌握带传动的滑动率及效率的测试方法。
一、实验目的1、测定滑动率ε和传动效率η，绘制2T -ε滑动曲线及2T -η效率曲线2、测定带传动的滑动功率。
3、观察带传动中的弹性滑动和打滑现象。
二、实验原理带传动是靠摩擦力作用而工作的，其主要失效形式是带的磨损、疲劳损坏和打滑。
带的磨损是由于带与带轮之间的相对滑动引起，是不可避免的；带的疲劳破坏是由于带传动中交变应力引起，与带传动的载荷大小、运行时间、工作状况、带轮直径等有关，它也是不可避免的；带的打滑是由于载荷超过带的传动能力而产生，是可以避免的。
带在传动运动过程中，主动轮上的线速度大于带的线速度，从动轮上的线速度小于带的线速度的现象称为带的弹性滑动。
弹性滑动通常以滑动系数来衡量，其定义为：112211121D n D n D n v v v -=-=ε这里 v1、v2分别为主、从动轮的转动线速度；1n 、2n 分别为主、从动轮的转速；D1、D2分别为主、从动轮的直径。
一般带传动的滑动系数为（1~2）%。
带传动的效率是指从动轮输出功率P2与主动轮输入功率P1的比值，即222111P T n P T n η==式中，T1、T2分别为主、从动轮的转矩。
因此，只要测得带传动主、从动轮的转速和转矩，就可以获得带传动的转速差、弹性滑动系数和传动效率。
在本实验中，我们采用转矩转速传感器来测量两轴的转速和扭矩。
