东芝电梯符号说明( )RV 过电压抑制器( )R 电阻( )C 电容AC-1 噪声滤波电感ACT 时间继电器AMC1 主接触器AMC2 预备充电接触器AMCRY 固态继电器AVR +5V稳压电源AVR1 -5V稳压电源AVR2 +15V稳压电源AVR3 -15V稳压电源BAT1 RAM电池BAT2 脉冲电源电池BAT3 脉冲电源电池B11C 电解电容BDR 制动器检测继电器BKD 制动器保护继电器BFS 油压缓冲器开关BKDRV 过电压抑制器1BK 强迫制动继电器2BK 制动继电器1BKX 制动继电器B11R 电阻B1R-1 制动电阻B1R-2 制动电阻B2R-1 制动电阻B2R-2 制动电阻B2R-3 制动电阻B3R 电阻BRF 二极管(电磁制动整流器)BZS 蜂鸣器开关C 点动按钮C1A~C7A 电解电容C1B~C70B 电解电容CC 控制回路接触器CC1 控制接触器CCX 安全继电器CCY 安全继电器CBZ 轿顶蜂鸣器C-DC 滤波电容CGS 轿顶到站钟开关CHAG() 电源装置ATTS 司机方式开关CL 关门继电器1COM 轿顶插座3COM 控制柜插座4COM 插座5COM 操纵盘插座6COM 底抗电源插座7COM 插座COUNT 电磁计数器CS-DC CS-U 电流互感器 D 下方向开关D1~D8 D9~D11 二极管DBDR 二极管DBC 再开门电容D51C-1 D51C-2 电容DCR 关门检测继电器DCC 门回路继电器D57R-1 门电阻DLS 轿门触板开关DMA 门电机转子DMF 门电机励磁绕组DOS 门开放开关D11R D12R D13R 再开门电阻D52R-1 D52R-2 D52R-3 D54R-2 D56R-1 D56R-2 D57R-1 D57R-2 门电阻D51RF 二极管11DS 开门加速开关12DS 开门减速开关13DS 开门减速开关14DS 开门减速开关15DS 关门减速开关16DS 关门加速开关17DS 关门减速开关18DS 开门到位开关19DS 开门加速开关20DS 关门凸轮开关21DS 开门减速开关22DS 关门凸轮开关23DS 关门到位开关25\26DS 感应式或超声波式门安全装置FAN 轿厢风扇DT 门控制继电器DTRV 过电压抑制器DZR 门区检测继电器DZRRV 过电压抑制器ED1~EDZ 安全出口开关EDX 地震管制保持继电器EDKRV 过电压抑制器EDKRV1 过电压抑制器EFLS 各停开关ELP 停电灯EMS 急停开关ERS 地震复位继电器ERSRV 过电压抑制器FAN1 FAN2 功率晶体管组风扇FANR 风扇控制开关FANRRV 过电压抑制器FANS 风扇控制开关FD 故障检测继电器FDRV 过电压抑制器FDS 故障检测分离开关FIMS 消防开关FIRS 火灾管制开关FL( ) 轿厢照明灯FLC 噪声滤波电容FLR( ) 噪声滤小电阻FLT 滤波器FLT1 电源滤波器GLS 轿门联锁开关( )GON 厅门到站钟GRS 张紧装置HSF1~HSF3 快速熔断器INSS 轿顶检修专用开关IM 感应电动机INDS 专用开关INPS 控制柜检修开关INSC 轿内检修开关( )K 轿厢召唤开关1KS 底坑安全开关2KS 轿顶停止开关( )KS 安全出口开尖(紧急出口闸刀) LBK 制动器控制继电器LBKRV 过电压抑制器LNRX 停电平层指示继电器LNRXRV 过电压抑制器LPIR 照明控制继电器LPIRRV 过电压抑制器LPS 灯开关LRFR 线性形成器2LS 上极限开关4LS 上限位开关6LS 上端站强迫停止开关8LS 上端站强迫减速开关7LS 下端站强迫减速开关5LS 下端站(终端层)强迫停止开关3LS 下限位开关1LS 下极限开关11LS 12LS 平层开关13LS 14LS 钢丝绳伸长补偿开关15LS 18LS 门区检测19LS 钢丝绳打滑检测开关21LS (20+?)LS 厅门联锁天关MEMS 控制柜急停开关MB 电磁制动器(曳引机抱闸) MD 电机温度检测MLS 安全窗开关MT-BP 光电管安全装置MT-B2R 光电管安全装置MTH 电机热保护开关NRX NRX1\NRX2电压检测继电器NRXRV NRX1RV\NRX2RV过电压抑制器NVR 电压检测继电器NVX NVX1管制运转电压检测继电器OP 开门继电器PAKS 驻停开关PAS() 不停层开关PDC 关门按钮PDO 开门按钮PBR 制动电阻PCS 启动控钮PDOR 轿顶开门按钮PDRS 滑轮PDX 开门开关PG 脉冲发生器PL 信号灯PLF 柱型保险PLP 底坑照明灯PLPS 底坑照明灯开关PPAS 直驶开关PRS 报警复位开关PSIG 对讲召唤按钮PUD 下下行开关Q1~Q7 功率晶体管21R 电阻R-CL1~3 限流电阻R-DC 放电电阻REC1~REC7 整流桥模块REH 就近停车结束标志REHRV 过电压抑制器REN 就近停车结束标志RENRV 过电压抑制器1RF1 1RF2 2RF1 2RF2 整流桥模块3RF 整流桥模块ROT 再开门延时继电器R-Q1~R-Q7 无感电阻RT1~RT7 碳膜电阻1RV\2RV\RVBDR\RV1BKX\RVCC\RVCC1\RVCCX\RVCL\RVDCC\RVDCR\RVOP 过电压抑制器1S 主回路电源开关2S 灯回路电源开关3S-1\3S-2 指示灯回路电源开关4S-1\4S-2 照明回路电源开关5S 控制回路电源电压7S 轿厢内插座控制开关8S 地震管制电源开关SA1\SA2 浪涌吸收器SCC 软控制继电器SCCRV 过电压抑制器SLS 限速器动作开关SLS1 对重限速器动作开关SMR 故障检测继电器SMRRV 过电压抑制器SOLS 安全钳开关STH 变频器热保护开关1T 控制回路变压器2T 指示灯回路变压器4T 位相控制回路变压器6T 差动变压器11T 照明回路继电器12T 变压器16T 基板供电变压器21T 简易观光电源变压器51T 主回路变压器TDO 开门指令继电器TDORV 过电压抑制器TDT 关门指令继电器TDTRV 过电压抑制器TLP 尾灯TWLS 负荷限位开关45% U 上方向开关USHASS 单元机架WBFS 对重油压缓冲哭开关WGRS 对重限速器张紧装置开关1WLS 负荷限位开关105%3WLS 负荷限位开关80% 4WLS 负荷限位开关45%8WLS 负荷限位开关150kg YINT 检修。
电梯字符对照表

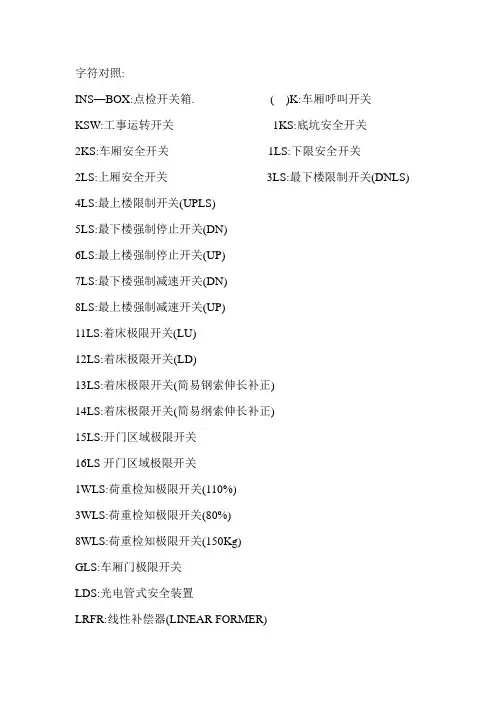

字符对照:INS—BOX:点检开关箱. ( )K:车厢呼叫开关KSW:工事运转开关1KS:底坑安全开关2KS:车厢安全开关1LS:下限安全开关2LS:上厢安全开关3LS:最下楼限制开关(DNLS) 4LS:最上楼限制开关(UPLS)5LS:最下楼强制停止开关(DN)6LS:最上楼强制停止开关(UP)7LS:最下楼强制减速开关(DN)8LS:最上楼强制减速开关(UP)11LS:着床极限开关(LU)12LS:着床极限开关(LD)13LS:着床极限开关(简易钢索伸长补正)14LS:着床极限开关(简易纲索伸长补正)15LS:开门区域极限开关16LS开门区域极限开关1WLS:荷重检知极限开关(110%)3WLS:荷重检知极限开关(80%)8WLS:荷重检知极限开关(150Kg)GLS:车厢门极限开关LDS:光电管式安全装置LRFR:线性补偿器(LINEAR FORMER)LEDR:地震管制表式灯继电器LITR1:车厢内照明继电器LITR2:车厢照明灯(地震管制时才有) LBK:电磁刹车器继电器LPS:车厢内照明切断开关MB:电磁刹车器线圈MEB2:工事运转用蜂鸣器(机房)MLS:救出口极限开关MD:马达温度检出NVR:无电压检出继电器AC220V/200VOP:门开继电器DC110VPL:灯泡型LAMPPDC:门闭开关PDOR:门开开关PDO:门开开关(车厢内) PAKS:停车开开关PUD:运转方向开关PDX:门开闭开关PRS:故障表示时RESET开关PG:脉冲产生器PLU:方向转换用开关(升) PLD:方向转换用开关(降) PDOL:开关按钮灯PSID:信号开关ROT:门再开限时继电器(DC110V) RSW:工事运转5S:控制电源用(MCCB)4S—1:照明电源用(MCCB)SA1:电磁接触器过压吸收器SA2:电磁接触器过压吸收用SRSX:故障检出继电器DC24VSRX:电脑(MICOM)故障检出RELA Y DC24V SOLS:SAFETY LINK极限开关51T:控制电源用变压器1T:控制电源用变压器4T:控制电源用变压器6T(106T):线形补偿器用电源变压器16T:BASE电源变压器THR:马达保护热偶继电器TH:马达保护热偶UDS:超音波安全装置( )V:乘场UP呼叫信号AMC( ): 主回路接触器AMCRY: 主回路接触器用固态RELAY DC24V ACT: 交流计时器AC220/200A TT:手动操作开关A VR:稳呀器(A VR1 DC5V, A VR2,3 DC1.5V) BA T1:电脑(MICOM)用蓄电池(DC3.6V)BA T2:PULSE电源传送用蓄电池(DC8.4V)1BK:电磁刹车器接触器(DC110V)2BK:电磁刹车器继电器(DC110V)BZS:乘场呼叫蜂鸣器开放开关CPS( ):补偿开关CBZ:车厢上蜂鸣器CHAG:非常电源装置CL:门闭继电器(DC110V)CC(DC110V)1CON—6CON:插座(DC110V)CCY:安全回路确认继电器(DC110V)DCC:门回路用继电器(DC110V)DLS:门安全扉极限开关DMA:门马达电枢DMF:门马达界磁DZR:开门区域检出继电器(DC24V)DT:门开闭继电器(DC24V)18DS:门开检出CAM开关23DS:门位置检出CAM开关DOS:门开放(车厢内门开SW信号)DVL:车厢内方向灯(UP)DDL:车厢内方向灯(DOWN)ED:地震感知器EFLS:各楼停止开关ELP:停电灯EMS:非常停止开关EDK:地震管制保持继电器(DC24V)ERS:地震感知器RESET继电器(DC24V)FAN:GTR元件用风扇FANS: 风扇开关FANR:风扇继电器(DC24V)FL( ):车厢内照明灯(AC110V)FFD:故障检出继电器(DC24V)GLS:车厢门极限开关( )PL:乘场面板指示LUP:乘场方向灯(UP)LDN:乘场方向灯(DOWN) IND:车厢专用开关INPS:点检开关(盘上) INSS:点检开关(车厢上)LS1:着床位置检出信号LS2:DOOR ZONE指示信号ZSR:EL零速度检出(3M/M) SDRL:EL慢速度检出SDRM:EL50%速度检出SDRH:EL90%速度检出LBASE:LBASE PA TTERN指示SXU:软体上升运转指示信号U:上升运转信号SXD:软体下降运转指示信号D:下降运转信号SLZD:再着床软体信号MCC:激磁电流确立检出信号SPE:速度指令输出许可信号FRDY:电动机激磁控制完成信号MSTY:电动机运转准备完成信号STD:软体户开指令信号SWSE:软体钢索伸长许可信号SEXT:软体激磁电流控制指令信号FDR:FD, RELA Y检出信号(CC故障检出)DCL T:EL在SDRL以上速度行走时DC OFF检出RBE:平衡电流指令信号SMA---SMD:安全回路确认信号XINS:PDSET运转指示(慢速运转检出) FUSE:主回路FUSE断路检出INVE:INVE RTER异常检出MTOC:马达过电流检出OV:直流过电压检出HOL:直流回路高速过负荷检出DCOC:直流回路高速过电流检出THX:马达及GTR过热检出信号SEMS:2次消防户开无效信号SMSI:异常检出时软体信号SRST:安全回路再投入指令信号SBKD:刹车器信号无效软体信号SCC:安全确认软体信号SMDI:异常时户开禁止信号SMSTI:软体电动机运转禁止信号PDOI:PDO门开禁止信号DOSI:门户开放SW禁止信号DLSI:门安全扉动作禁止信号XSMC:MCU异常检出信号FID:业主火灾受信信号CCX:控制回路电压确定信号PDS:PDSET检出信号PHU: 控制盘内手动高速运转UP检出信号PHD: 控制盘内手动告诉运转DN检出信号SFDI:软体比对运算异常时检出DC1:硬体处理DC检出信号DC2:软体处理DC检出信号HLF1:基准阶检出信号18DSI:18DS动作检出禁止信号PCS:关门SW(配合A TT使用)PU:方向转换用检出信号(UP)PD:方向转换用检出信号(DN);。
平层标记使用说明书
平层标记使用说明书第一篇：平层标记使用说明书平层标记使用说明书1、当电梯出现关人故障或者停电，轿厢困人时需盘车放人，请按以下步骤并参考平层标记图放人。
2、切断电梯主电源。
3、应确切了解被困人员在第几层。
4、盘车放人应由两人操作实施。
5、一人紧握盘车手轮，一人使用松闸扳手松开电梯抱闸。
6、往阻力小的一边慢慢盘车。
7、盘到钢丝绳平层标记与搁机大梁上标注的平层标记平行时，松开松闸扳手。
8、使用电梯三角钥匙在厅外开门，放出被困人员即可。
9、钢丝绳标记判断层楼如下。
10、面对钢丝绳，钢丝绳由左至右编号为1、2、3、4、5。
11、第1根钢丝绳上的平层标记与搁机大梁上标注的平层标记平行时，电梯在一楼平层位置。
12、第2根钢丝绳上的平层标记与搁机大梁上标注的平层标记平行时，电梯在二楼平层位置。
13、第1、2根钢丝绳上的平层标记与搁机大梁上标注的平层标记平行时，电梯在三楼平层位置。
14、第3根钢丝绳上的平层标记与搁机大梁上标注的平层标记平行时，电梯在四楼平层位置。
15、第1、3根钢丝绳上的平层标记与搁机大梁上标注的平层标记平行时，电梯在五楼平层位置。
16、第2、3根钢丝绳上的平层标记与搁机大梁上标注的平层标记平行时，电梯在六楼平层位置。
17、第1、2、3根钢丝绳上的平层标记与搁机大梁上标注的平层标记平行时，电梯在七楼平层位置。
18、第4根钢丝绳上的平层标记与搁机大梁上标注的平层标记平行时，电梯在八楼平层位置。
19、第1、4根钢丝绳上的平层标记与搁机大梁上标注的平层标记平行时，电梯在九楼平层位置。
20、第2、4根钢丝绳上的平层标记与搁机大梁上标注的平层标记平行时，电梯在十楼平层位置。
21、按照平层标记图以此类推。
第二篇：房屋使用说明书（定稿）房屋使用说明书尊敬的房主：你住上本公司开发的领峰国际6# 楼商住楼我们的荣幸。
你购买（或安置）的住宅方房（营业房）属框剪结构，是四川浩元恒达实业集团有限公司开发，北京龙安华城设计公司设计。
东芝电梯符号说明

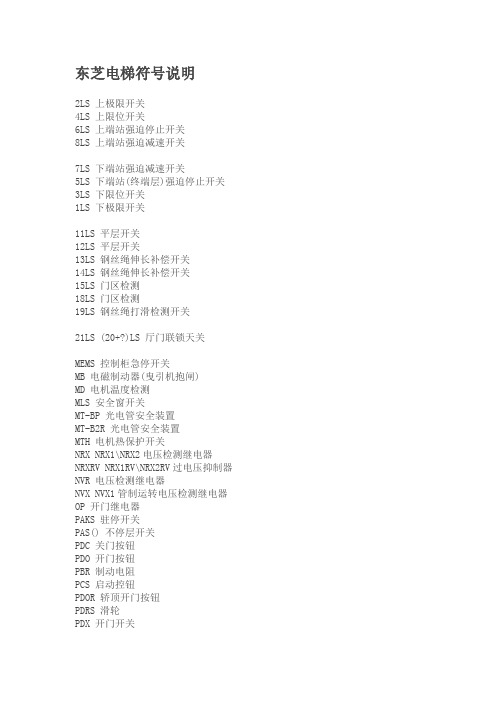

东芝电梯符号说明2LS 上极限开关4LS 上限位开关6LS 上端站强迫停止开关8LS 上端站强迫减速开关7LS 下端站强迫减速开关5LS 下端站(终端层)强迫停止开关3LS 下限位开关1LS 下极限开关11LS 平层开关12LS 平层开关13LS 钢丝绳伸长补偿开关14LS 钢丝绳伸长补偿开关15LS 门区检测18LS 门区检测19LS 钢丝绳打滑检测开关21LS (20+?)LS 厅门联锁天关MEMS 控制柜急停开关MB 电磁制动器(曳引机抱闸)MD 电机温度检测MLS 安全窗开关MT-BP 光电管安全装置MT-B2R 光电管安全装置MTH 电机热保护开关NRX NRX1\NRX2电压检测继电器NRXRV NRX1RV\NRX2RV过电压抑制器NVR 电压检测继电器NVX NVX1管制运转电压检测继电器OP 开门继电器PAKS 驻停开关PAS() 不停层开关PDC 关门按钮PDO 开门按钮PBR 制动电阻PCS 启动控钮PDOR 轿顶开门按钮PDRS 滑轮PDX 开门开关PG 脉冲发生器PL 信号灯PLF 柱型保险PLP 底坑照明灯PLPS 底坑照明灯开关PPAS 直驶开关PRS 报警复位开关PSIG 对讲召唤按钮PUD 下下行开关Q1~Q7 功率晶体管21R 电阻R-CL1~3 限流电阻R-DC 放电电阻REC1~REC7 整流桥模块REH 就近停车结束标志REHRV 过电压抑制器REN 就近停车结束标志RENRV 过电压抑制器1RF1 整流桥模块1RF2 整流桥模块2RF1 整流桥模块2RF2 整流桥模块3RF 整流桥模块ROT 再开门延时继电器R-Q1~R-Q7 无感电阻RT1~RT7 碳膜电阻1RV\2RV\RVBDR\RV1BKX\RVCC\RVCC1\RVCCX\RVCL\RVDCC\RVDCR\RVOP 过电压抑制器1S 主回路电源开关2S 灯回路电源开关3S-1\3S-2 指示灯回路电源开关4S-1\4S-2 照明回路电源开关5S 控制回路电源电压7S 轿厢内插座控制开关8S 地震管制电源开关SA1\SA2 浪涌吸收器SCC 软控制继电器SCCRV 过电压抑制器SLS 限速器动作开关SLS1 对重限速器动作开关SMR 故障检测继电器SMRRV 过电压抑制器SOLS 安全钳开关STH 变频器热保护开关1T 控制回路变压器2T 指示灯回路变压器4T 位相控制回路变压器6T 差动变压器11T 照明回路继电器12T 变压器16T 基板供电变压器21T 简易观光电源变压器51T 主回路变压器TDO 开门指令继电器TDORV 过电压抑制器TDT 关门指令继电器TDTRV 过电压抑制器TLP 尾灯TWLS 负荷限位开关45%U 上方向开关USHASS 单元机架WBFS 对重油压缓冲哭开关WGRS 对重限速器张紧装置开关1WLS 负荷限位开关105%3WLS 负荷限位开关80%4WLS 负荷限位开关45%8WLS 负荷限位开关 150kg YINT 检修。
