过流保护的原理
复压过流保护原理
复压过流保护原理复压过流保护原理是一种重要的保护电路，用来保护电力系统中的电气设备免受过压和过流的损害。
该保护原理的工作过程可以分为如下几个步骤。
第一步：检测电路状态在电气设备中接入复压过流保护电路后，需要先检测电路的状态。
具体来说，就是检测电气设备的电压和电流是否处于正常范围内，以及是否存在故障或短路等情况。
只有当电路状态正常，复压过流保护才能正常工作。
第二步：判断过压和过流复压过流保护的名称中已经包含了两种保护元素——过压保护和过流保护。
因此，在工作时，保护电路需要同时监测电气设备的电压和电流，并在超出安全范围时采取相应的措施。
如果电气设备的电压超过了额定值，那么保护电路就会启动过压保护；如果电气设备的电流超出了额定值，那么保护电路就会启动过流保护。
第三步：切断电源一旦复压过流保护发现电气设备存在过压或过流，那么就会立即采取措施，以防止电气设备受到损害。
具体来说，一般会通过切断电源的方式来防止进一步的损害。
例如，当保护电路发现电气设备存在过流时，就会切断电气设备的电源，防止过流继续流入电气设备内部，从而避免设备的损毁。
第四步：发出警报信号当复压过流保护工作时，会有多个保护元素同时工作，这样可以增加保护的准确性，并及时避免电气设备的损毁。
在保护电路切断电源的同时，还会发出警报信号，提醒操作人员进行处理。
例如，当保护电路发现电气设备存在过流或过压时，就会发出警报声和灯光信号，以便操作人员进一步确认和解决问题。
综上所述，复压过流保护原理是一种可靠的电气设备保护方案。
通过定期检查电路状态、同时监测电压和电流、及时切断电源、发出警报信号等多项措施，能够有效防止电气设备在过压和过流情况下受到损害，确保电气系统的安全和稳定。
反向过电流保护的原理
反向过电流保护的原理
反向过电流保护是针对电路中可能出现的电流反向流动情况而设计的保护措施。
其原理是基于一个简单的电路定律：基尔霍夫电压定律，即在一个闭合的电路中，电流沿着闭合的电路流动时，电路中各个电路元件两端的电压之和等于电源提供的电压。
对于一个直流电路来说，若电路中的某个电源输出电压为正极性，则电路中的电流就会沿着该正极性流动。
而如果电源输出电压为负极性，则电路中的电流就会倒流。
这时如果不加以保护措施，倒流的电流就会对电路中的元件造成烧毁或损坏的危险。
为了避免这种情况的发生，可以在电路中加入反向过电流保护器件。
这种器件一般采用PN 结构的二极管或场效应晶体管等器件。
当电路中的电流方向反向时，反向过电流保护器件就会自动打开，让电流沿着了预设方向流动，从而保护整个电路不受到损坏。
变压器方向过流保护原理
变压器方向过流保护是指在变压器的任何绕组上，如出现短路或电路过载时，流过的电流方向和电压为预定方向相反，以致三相电流的绝对值之和大于额定值，从而导致变压器故障。
因此，为保护变压器不受损坏，需要采取方向过流保护：
该保护的基本原理是在三相电流的任何绕组中测量电流，并比较电流的方向和预定的方向。
如果电流方向相反，则判定为方向过流，激发控制电路。
该保护主要由互感器、比率电流变压器和继电器等组成。
主要包括如下几个步骤：
1. 测量电流：变压器电流互感器可以测量出电流值。
2. 信号比较：将测量到的电流信号和与之相应的信号进行比较。
常用的比较方法有电流方向比较和量值比较。
这些信号来自于比率电流变压器，可将主绕组电流二次侧信号降低到相应的变比，再作为保护装置的输入。
3. 继电器的动作判断：当测量到的电流方向违反预定的方向时，通过比较电流的幅值和阈值，判断出存在方向过流。
4. 继电器动作信号：一旦判断为方向过流，将激发继电器瞬时动作，进而将变压器的主开关切断，以保护变压器。
总之，变压器方向过流保护能够实时检测变压器绕组是否存在方向过流现象，如果检测到方向过流现象，则能够迅速切断电路，有效地保护变压器避免由于方向
过流引起的故障风险和更严重的损害。
电工与电流保护电气设备过流保护和接地保护

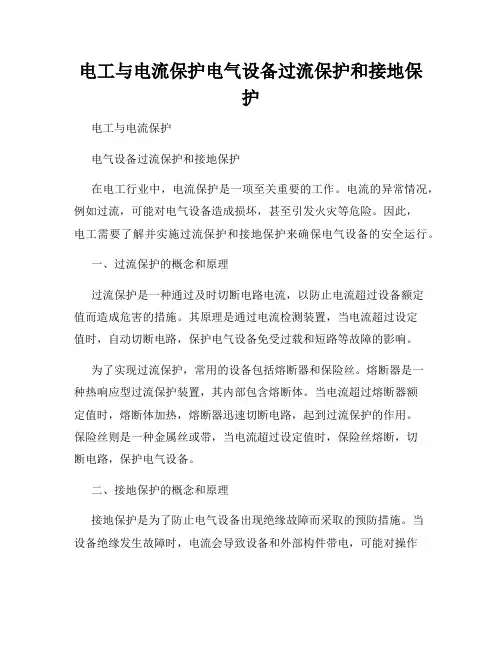

电工与电流保护电气设备过流保护和接地保护电工与电流保护电气设备过流保护和接地保护在电工行业中，电流保护是一项至关重要的工作。
电流的异常情况，例如过流，可能对电气设备造成损坏，甚至引发火灾等危险。
因此，电工需要了解并实施过流保护和接地保护来确保电气设备的安全运行。
一、过流保护的概念和原理过流保护是一种通过及时切断电路电流，以防止电流超过设备额定值而造成危害的措施。
其原理是通过电流检测装置，当电流超过设定值时，自动切断电路，保护电气设备免受过载和短路等故障的影响。
为了实现过流保护，常用的设备包括熔断器和保险丝。
熔断器是一种热响应型过流保护装置，其内部包含熔断体。
当电流超过熔断器额定值时，熔断体加热，熔断器迅速切断电路，起到过流保护的作用。
保险丝则是一种金属丝或带，当电流超过设定值时，保险丝熔断，切断电路，保护电气设备。
二、接地保护的概念和原理接地保护是为了防止电气设备出现绝缘故障而采取的预防措施。
当设备绝缘发生故障时，电流会导致设备和外部构件带电，可能对操作人员造成触电危险。
通过接地保护，可以将故障电流有效地传导到地面，保护人员的安全。
接地保护的原理是将设备的金属外壳等导电构件通过导线与地面形成良好的导电通路。
当设备发生绝缘故障时，产生的故障电流通过接地导线流入地面，使设备和构件失去电荷，保持安全状态。
三、过流保护和接地保护的重要性过流保护和接地保护在电工行业中具有极其重要的意义。
它们不仅能够保护电气设备免受过载和短路等故障的影响，还能保护操作人员的人身安全。
过流保护可以避免电流超过设备额定值而引发的危险。
在电力系统中，电流过大不仅会损坏设备，还可能导致火灾等严重后果。
因此，通过过流保护装置及时切断电路，可以有效地防止这类事故的发生。
接地保护则主要针对设备绝缘故障导致的触电危险。
将设备和构件的电荷导向地面，可以保护人员的人身安全。
尤其在潮湿环境或者人员接触设备的情况下，接地保护能够及时排除故障电流，减少触电风险。
《逆变器过流保护》课件
快速熔断器
在逆变器输出端安装快速熔断器 ，当过流发生时，熔断器熔断以
切断电流。
断路器
利用断路器在过流时自动断开电 路的功能，实现过流保护。
基于软件的保护方法
实时电流监测
通过软件实时监测逆变器的输出电流，一旦发现 过流立即采取保护措施。
算法控制
采用控制算法，如PID控制器，根据电流反馈调整 逆变器的输出，以防止过流。
06 逆变器过流保护的未来展 望
技术发展趋势
01
数字化技术
随着数字化技术的不断发展，逆变器过流保护将更加依赖于数字化技术
，实现更快速、更准确的故障检测和保护。
02 03
智能化技术
人工智能和机器学习等智能化技术的应用，将有助于提高逆变器过流保 护的自动化和智能化水平，减少人工干预，提高保护的准确性和可靠性 。
驱动电路故障
逆变器的驱动电路出现故 障，如开关管短路或开路 ，也可能导致过流。
逆变器过流保护的原理分析
检测电流
通过检测逆变器的输出电 流，判断是否超过设定的 阈值。
切断电流
一旦检测到过流，立即切 断逆变器的输出，以防止 设备损坏。
恢复工作
过流消除后，逆变器应能 自动恢复工作。
逆变器过流保护的分类
随着可再生能源和分布式发电系统的广泛应用，逆变器的过流保护技术 也在不断发展和完善，以适应更高的安全标准和更复杂的应用需求。
02 逆变器过流保护的原理
逆变器过流的原因
01
02
03
负载短路
当逆变器的输出端发生短 路时，电流会急剧增加， 导致过流。
输入电压过高
当逆变器的输入电压超过 其正常工作范围时，可能 会引发过流。
发电机过流保护原理
发电机过流保护原理
当发电机的负载过大或出现短路故障时，电流会迅速超过正常工作范围，可能对发电机和相关设备造成严重损坏甚至引发危险。
为了保护发电机和其他设备的安全运行，通常采用过流保护装置。
发电机过流保护的原理是基于电流传感器。
在电流传感器的作用下，通过检测发电机输出的电流大小，当电流超过设定的阈值时，过流保护装置会迅速启动保护动作，包括切断电源或对电流进行限制，以保护发电机和周边设备的安全。
在发电机过流保护中常见的保护装置包括熔断器、断路器和电子保护器。
熔断器通过一个或多个熔断元件，当电流超过其额定值时，熔断元件熔断断开电路，切断电流。
断路器则通过触发器机构，在电流超过设定阈值时，触发断开电流的机构，起到切断电流的作用。
电子保护器利用电子元器件来监控电流并进行保护。
它通常采用电流传感器来测量电流大小，然后将测量值与设定的阈值做比较，并快速作出保护决策。
电子保护器可以实现过电流、短路、过温等多种保护功能，且反应速度快、准确性高。
除了以上的保护装置，还可以采用相对电流保护、差动电流保护等方式进行发电机过流保护。
相对电流保护是通过检测电流之间的差值，一旦差值超过限定范围，即判断为过流情况，进行保护动作。
差动电流保护是通过比较发电机输入端和输出端的电流差值，当差值超过阈值时，启动保护动作。
综上所述，发电机过流保护通过电流传感器测量电流大小，并与设定阈值进行比较，一旦检测到电流超过阈值，保护装置会迅速启动保护动作，切断电流或限制电流，以保护发电机和相关设备的安全运行。
过电流保护原理
过电流保护原理一、引言本文将从过电流保护原理、过电流保护装置种类和选型以及应用实例等方面，详细介绍过电流保护技术的相关内容。
在电力系统中，过电流保护的原理是根据电路中电流的大小和延迟时间的不同来实现的。
根据保护原理的不同，过电流保护可分为瞬时保护和时间保护两种。
（一）瞬时保护瞬时保护指的是在很短的时间内，当电路中有电流超过额定电流时，过电流保护装置就会立即将电路切断。
这种保护方式主要适用于电力系统中需要快速切断电路的情况，例如在高电压线路中发生雷击时，就需要快速的瞬时保护，以防止电路继续运行，导致电力设备受到损坏。
瞬时保护通常通过采用电磁机械式继电器、电气继电器或者半导体保险丝等设备来实现。
电磁机械式继电器和电气继电器是通过感应线圈产生电流，在电磁力的作用下，将触点切断电路，来实现过电流保护。
而半导体保险丝则是利用热释放原理，在短时间内产生大量热量，将保险丝熔断，切断电路。
时间保护指的是在电路中存在过载或短路时，在一段较长的时间内，过电流保护装置才会将电路切断。
这种保护方式主要适用于电力系统中对设备和系统进行较全面的保护。
时间保护分为过负荷保护和短路保护两种。
过负荷保护主要是对电路中存在的过载电流进行保护，其特点是保护时间较长，可以允许电路短时间内超载。
短路保护主要是对电路中的短路电流进行保护，其特点是保护时间较短，可以在短时间内迅速切断电路，以防止故障进一步扩大。
时间保护通常采用电力保护继电器作为主要实现手段，其中又分为机械式继电器、静态式继电器和数字式继电器三种类型。
机械式继电器是按照电流的大小，通过机械执行体将触点切断电路，它的动作过程较慢，但具有可靠性强的特点；静态式继电器采用半导体元器件代替传统的线圈式继电器，具有动作速度快、可靠性高和稳定性好等特点；数字式继电器主要采用数字信号处理技术，能够快速准确地判断故障类型，有效地提高了保护的精度和速度。
三、过电流保护装置选型在实际应用中，过电流保护装置的选型需要考虑多方面因素，主要包括保护类型、保护灵敏度和可靠性等。
复合电压闭锁过流保护的原理
复合电压闭锁过流保护的原理复压过流保护复压过流保护就是采用复合电压闭锁的过电流保护，主要作为变压器、发电机相间短路的后备保护。
是一种跟电压有关的“过电流保护”，闭锁就是关闭、锁住的意思，就是由复合电压来控制(关闭或打开)的过流保护。
电流与电压都要达到某个条件时，才动作，其中只要有一个不达到整定的条件就不会启动保护。
如果仅仅是“过电流”保护的话，只要电流超过某个最大值，就会启动保护。
复压闭锁过流保护启动的基本条件：正序电压降低、负序电压和零序电压升高，相电流增加，满(与整定值比较而言)足延时条件。
复压过流原理上就是普通过流保护里加入一个复压元件系统发生短路故障时电流上升电压下降复压过流就是根据这个条件产生的。
必须电流超过过流整定值且电压低于复压定值，保护才会动作。
避免了一些非故障电流瞬间升高但电压化不大时 (L加由机户动暖泊电流是额定电流10倍) 保护误动作，提高系统稳定性。
复压过流保护的原理复压闭锁逻辑包含两部分，第一部分是普通的过流保护，就是电力故障时电流增加，通过电流幅值来区分故障。
第二部分是复压逻辑，通过电压判据增加保护装置故障区分度，增加适应性。
复压逻辑的原理很简单，系统短路时电压会降低。
因此，通过负序电压> 某值区分不对称故障，例如两相短路。
通过正序电压小于定值区分三相对称故障例如三相对称短路故障。
引入复压逻辑的同时也引入了拒动的风险。
原因为复压逻辑是电压判据，电压存在pt断线风险。
因此，增加复压逻辑必须增加pt断线闭锁逻辑。
如果pt断线闭锁复压逻辑不投入，则系统发生pt断线时不影响复压逻辑，此时有误动风险。
如果pt断线闭锁复压逻辑投入，则发生pt断线时复压过流保护变为纯过流。
由于pt 断线很难快速判断，一般5~10s，有一定的拒动风险。
复压闭锁逻辑和过流的位置略有不同，例如分段保护一般判断两条母线电压，线路保护判断线路电压，其原理本质上是一致的。
复合电压的过电流保护就是在过电流保护中引入电压闭锁条件，一般低电压闭锁电流保护，就是在原有的保护中加装一个电压启动的继电器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
过流保护的原理
过流保护是电路系统中常见的一种保护方式之一，其原理是在电路中引入一个保护装置，当电路中的电流超过一定数值时，保护装置可以及时地将电路切断或导通，以保护电
路中的器件或设备不受电流过载的损害。
1. 熔断保护
熔断保护是通过在电路中安装熔断器实现的。
当电流超过熔断器额定值时，熔断器内
部的熔丝会熔断，以实现保护目的。
熔断器的额定电流是根据所保护的电路的总电流来选
定的。
熔断保护有着简单、可靠、快速断电等优势。
2. 电子断路器保护
电子断路器保护是通过电子断路器来实现的。
电子断路器是一种半导体器件，其具有
快速断电、重复使用等特点。
当电路中的电流超过电子断路器额定电流时，电子断路器会
自动切断电路，以保护电路中的器件不受损害。
3. 保险丝保护
保险丝保护是通过将一根金属丝或导线缠绕在底座上，在电路中起保险作用。
当电流
超过保险丝额定电流时，保险丝中的金属丝或导线会断开，实现保护目的。
保险丝保护装
置的选型需要考虑电路中的总电流、最大瞬态电流等因素。
过流保护装置的实现原理有多种，如采用熔丝、保险丝等传统保护装置，也可以采用
电子断路器等新型保护装置，这些保护装置在检测到过流信号后，会迅速实现断开电路或
导通电路的目的。
电流过载在电路中是很常见的现象，如果不及时采取措施，就会导致电路中的器件或
设备受到严重的损坏，严重影响电路的正常工作。
因此，过流保护装置的作用是检测电路
中的电流信号，当电流超过额定值时，及时进行控制，保护电路中的器件或设备不受损害。
过流保护具有保护电路、提高电路可靠性和延长设备寿命等重要作用，是电路保护中不可
或缺的一部分。
总之，对于电路系统而言，过流保护是一种可靠、快速的保护方式。
在电路设计和安
装过程中，应根据实际情况选取合适的过流保护装置，并按照规范进行安装和使用，以保
证电路的正常运行和设备的安全性。
