传感器与测试技术教案 第一章 绪论
第一章 绪论
1 课程简介
【 引题，作为整门课程的开始，开篇引题要能抓住学生兴趣】
设计1：
带几个机器人去教室，演示机器人功能，以其中一个机器人（排雷机器人）为例，
提问：以这个排雷机器人为例，分析一下它具体实现了哪些功能？
首先，当地面有雷的时候，它能够“看”到。
然后，它能将“看”到的信息，通过它的“神经”，也就是这些数据线，传达给它的“大脑”。它的大脑就做出反应：此处有雷。
引出：这其实也就是我们这门课程中，主要研究的问题：怎样让一个系统去感知它周围的世界，然后，把它所感知到的信息，传递给它的大脑，来完成相应的系统任务。（接课程内容）
提到武器测试技术这个名词，我们可能都不陌生，我们在很多新闻、书籍、电影乃至动画片当中，都见到过关于武器测试技术的片段（图1.1 武器测试技术应用）。如果我们把研究的对象放宽，那测试技术可以说遍布我们身边的方方面面（图1.2 测试技术的应用）。仔细看一看这些系统我们能够发现，它们的基本任务大体一致：将研究目标的相关信息检测出来，再传输给系统，来完成相应的系统任务。
1.1 课程内容
也就是说，我们这门课当中的主要内容：
1、是系统感知世界的感官，也就是传感器。
2、是我们怎样利用这些感官，以及这些感官所感知到的信息（测试技术）。
3、最后，我们一起来简单的了解一下这门学科当前的应用以及未来的发展趋势。
图1.3 课程内容及学时安排
我们这门课的主要内容，就一起来学习一下，作为一个电气系统，它们用什么来感知外界的信息（传感器），又如何对感知到的信息加以处理，并应用到系统中去的（测试技术），最后，我们一起来简单的了解一下这门学科当前的应用以及未来的发展趋势。
1.1.1 章节内容
1.1.2 学时安排
1.2 课程特点
1.2.1 涉及范围广
传感器部分
物理
电路
模拟电路
【正式版】DATACON培训3PPT资料
【正式版】DATACON培训3PPT资料
在当今数字化快速发展的时代，数据的处理和分析变得越来越重要。DATACON 培训 3PPT 资料为我们提供了宝贵的学习资源，帮助我们深入了解数据处理和分析的相关知识与技能。
这份资料首先为我们清晰地阐述了数据处理的基础概念。它让我们明白，数据并非只是一堆杂乱无章的数字和字符，而是蕴含着丰富信息的宝藏。通过合理的收集、整理和存储，我们能够从海量的数据中挖掘出有价值的内容。
在数据收集方面，PPT 资料强调了多种有效的方法和途径。比如，通过在线调查问卷获取用户的反馈，从企业内部的业务系统中提取关键数据，以及利用传感器等设备实时采集物理世界的数据。同时，还提醒我们要注意数据的准确性和完整性，避免因为错误或缺失的数据导致分析结果的偏差。
数据整理环节是将收集到的原始数据进行清洗和预处理的过程。这包括去除重复数据、纠正错误数据、补充缺失值等操作。资料中通过实际案例展示了这些步骤的重要性和具体实现方法，让我们能够直观地理解和掌握。
数据存储也是一个关键的环节。PPT 资料介绍了常见的数据存储方式，如关系型数据库、非关系型数据库等，并对比了它们各自的优缺点和适用场景。这让我们在面对不同的数据存储需求时，能够做出明智的选择。
接下来，资料重点讲解了数据分析的方法和技术。从简单的描述性统计分析，到复杂的预测分析和数据挖掘算法，都进行了深入浅出的介绍。我们了解到如何通过平均值、中位数、标准差等指标来描述数据的集中趋势和离散程度；如何运用回归分析预测未来的趋势；如何使用聚类分析将数据进行分类等。
同时，PPT 资料还强调了数据分析工具的应用。例如，Excel 在日常数据处理中的便捷性，Python 强大的数据分析库，以及专业的数据分析软件如 SPSS、SAS 等。通过实际操作演示，让我们熟悉了这些工具的基本功能和使用技巧。
在数据可视化方面，这份资料也给了我们很多启示。它指出，好的数据可视化不仅能够清晰地展示数据，还能够帮助我们发现数据中的隐藏模式和趋势。通过丰富的图表类型，如柱状图、折线图、饼图、箱线图等，我们可以将复杂的数据以直观易懂的方式呈现出来。

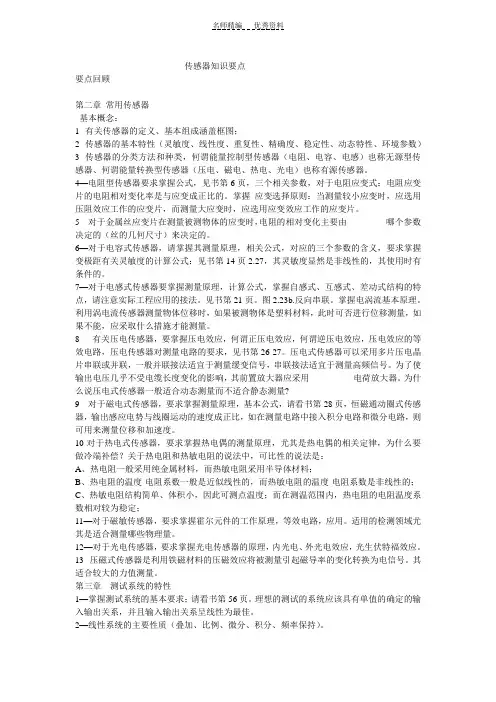

传感器考试知识点总括
名师精编 优秀资料
传感器知识要点
要点回顾
第二章 常用传感器
基本概念：
1--有关传感器的定义、基本组成涵盖框图；
2--传感器的基本特性（灵敏度、线性度、重复性、精确度、稳定性、动态特性、环境参数）
3--传感器的分类方法和种类，何谓能量控制型传感器（电阻、电容、电感）也称无源型传感器、何谓能量转换型传感器（压电、磁电、热电、光电）也称有源传感器。
4—电阻型传感器要求掌握公式，见书第6页，三个相关参数，对于电阻应变式：电阻应变片的电阻相对变化率是与应变成正比的。掌握 应变选择原则：当测量较小应变时，应选用压阻效应工作的应变片，而测量大应变时，应选用应变效应工作的应变片。
5---对于金属丝应变片在测量被测物体的应变时，电阻的相对变化主要由 哪个参数决定的（丝的几何尺寸）来决定的。
6—对于电容式传感器，请掌握其测量原理，相关公式，对应的三个参数的含义，要求掌握变极距有关灵敏度的计算公式：见书第14页2.27，其灵敏度显然是非线性的，其使用时有条件的。
7—对于电感式传感器要掌握测量原理，计算公式，掌握自感式、互感式、差动式结构的特点，请注意实际工程应用的接法。见书第21页。图2.23b.反向串联。掌握电涡流基本原理。
利用涡电流传感器测量物体位移时，如果被测物体是塑料材料，此时可否进行位移测量，如果不能，应采取什么措施才能测量。
8--- 有关压电传感器，要掌握压电效应，何谓正压电效应，何谓逆压电效应，压电效应的等效电路，压电传感器对测量电路的要求，见书第26-27。压电式传感器可以采用多片压电晶片串联或并联，一般并联接法适宜于测量缓变信号，串联接法适宜于测量高频信号。为了使输出电压几乎不受电缆长度变化的影响，其前置放大器应采用 电荷放大器。为什么说压电式传感器一般适合动态测量而不适合静态测量?
无线传感器网络知识点归纳教案资料
无线传感器网络知识点归纳 精品文档
收集于网络，如有侵权请联系管理员删除 一、无线传感器网络的概述
1、 无线传感器网络定义，无线传感器网络三要素，无线传感器网络的任务，无线传感器网络的体系结构示意图，组成部分（P1-2）
定义：无线传感器网络（wireless sensor network, WSN）是由部署在监测区域内大量的成本 很低、微型传感器节点组成，通过无线通 信方式形成的一种多跳自组织的网络系统， 其目的是协作地感知、采集和处理网络覆 盖范围内感知对象的信息，并发送给观察 者或者用户
另一种定义：无线传感器网络(WSN)是大量的静止或移 动的传感器以自组织和多跳的方式构成的无 线网络，目的是协作地采集、处理和传输网络覆盖地域内感知对象的监测信息，并报告给用户
三要素：传感器，感知对象和观察者
任务：利用传感器节点来监测节点周围的环境，收集相关的数据，然后通过无线收发装置采用多跳路由的方式将数据发送给汇聚节点，再通过汇聚节点将数据传送到用户端，从而达到对目标区域的监测
体系结构示意图：
组成部分：传感器节点、汇聚节点、网关节点和基站
2、 无线传感器网络的特点（P2-4）
（1） 大规模性且具有自适应性
（2） 无中心和自组织
（3） 网络动态性强
（4） 以数据为中心的网络
（5） 应用相关性
3、 无线传感器网络节点的硬件组成结构（P4-6）
无线传感器节点的硬件部分一般由传感器模块、处理器模块、无线通信模块和能量供应模块4部分组成。 精品文档
收集于网络，如有侵权请联系管理员删除
4、 常见的无线传感器节点产品，几种Crossbow公司的Mica系列节点（Mica2、 Telosb）的硬件组成（P6）
5、 无线传感器网络的协议栈体系结构（P7）
1.各层协议的功能
应用层：主要任务是获取数据并进行初步处理，包括一系列基于监测任务的应用层软件
传输层：负责数据流的传输控制
传感器教学设计教案
传感器教学设计教案
一、教学内容
1. 传感器的基本概念与分类
2. 常用传感器的工作原理及其特点
3. 传感器在实际应用中的案例分析
二、教学目标
1. 让学生掌握传感器的基本概念、分类及工作原理，提高学生的理论知识水平。
2. 培养学生运用传感器解决实际问题的能力，提高学生的实践操作技能。
3. 激发学生对传感器技术及其应用的兴趣，培养学生的创新意识和团队协作精神。
三、教学难点与重点
1. 教学难点：传感器的工作原理及其在实际应用中的案例分析。
2. 教学重点：传感器的分类、原理及其在工程实践中的应用。
四、教具与学具准备
1. 教具：PPT、传感器实物、实验装置等。
2. 学具：学习手册、笔、计算器等。
五、教学过程
1. 导入新课
通过展示传感器在生活中的应用实例，引发学生对传感器技术的好奇心和兴趣。
2. 知识讲解 （1）传感器的定义与分类
（2）常用传感器的工作原理及其特点
（3）传感器在实际应用中的案例分析
3. 实践操作
（1）分组讨论：让学生针对某一实际应用场景，选择合适的传感器进行设计。
（2）实验演示：展示传感器的工作原理及其实际应用。
（3）随堂练习：让学生根据所学知识，完成传感器相关的设计题目。
4. 知识巩固
5. 课堂小结
通过提问、讨论等方式，检验学生对本节课知识的掌握情况。
六、板书设计
1. 传感器及其应用
2. 内容：
（1）传感器的定义与分类
（2）常用传感器的工作原理及其特点
（3）传感器在实际应用中的案例分析
七、作业设计
1. 作业题目：
（1）简述传感器的定义、分类及其应用。
（2）列举三种常用传感器的工作原理及其特点。
（3）针对某一实际应用场景，设计一个简单的传感器应用方案。 2. 答案：
（1）传感器的定义：传感器是一种能感受规定的被测量并按照一定的规律转换成可用信号的器件或装置。

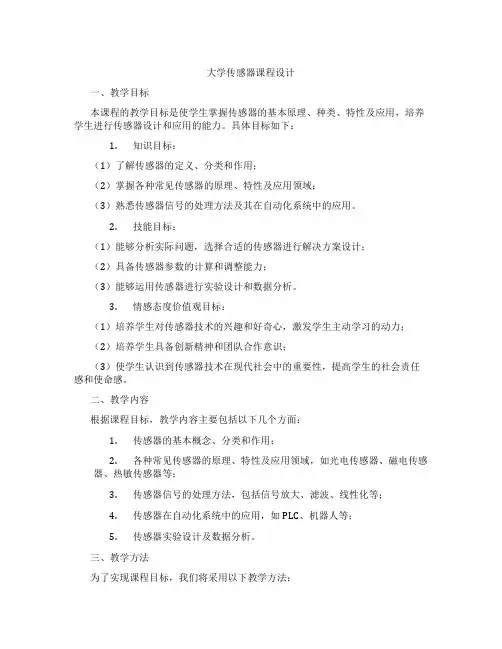

大学传感器课程设计
大学传感器课程设计
一、教学目标
本课程的教学目标是使学生掌握传感器的基本原理、种类、特性及应用，培养学生进行传感器设计和应用的能力。具体目标如下：
1. 知识目标：
（1）了解传感器的定义、分类和作用；
（2）掌握各种常见传感器的原理、特性及应用领域；
（3）熟悉传感器信号的处理方法及其在自动化系统中的应用。
2. 技能目标：
（1）能够分析实际问题，选择合适的传感器进行解决方案设计；
（2）具备传感器参数的计算和调整能力；
（3）能够运用传感器进行实验设计和数据分析。
3. 情感态度价值观目标：
（1）培养学生对传感器技术的兴趣和好奇心，激发学生主动学习的动力；
（2）培养学生具备创新精神和团队合作意识；
（3）使学生认识到传感器技术在现代社会中的重要性，提高学生的社会责任感和使命感。
二、教学内容
根据课程目标，教学内容主要包括以下几个方面：
1. 传感器的基本概念、分类和作用；
2. 各种常见传感器的原理、特性及应用领域，如光电传感器、磁电传感器、热敏传感器等；
3. 传感器信号的处理方法，包括信号放大、滤波、线性化等；
4. 传感器在自动化系统中的应用，如PLC、机器人等；
5. 传感器实验设计及数据分析。
三、教学方法
为了实现课程目标，我们将采用以下教学方法： 1. 讲授法：通过讲解传感器的基本原理、特性及应用，使学生掌握相关知识；
2. 讨论法：学生针对实际问题进行讨论，培养学生的创新思维和团队合作意识；
3. 案例分析法：分析具体案例，使学生更好地理解传感器在实际应用中的作用；
4. 实验法：引导学生进行传感器实验设计，提高学生的实践操作能力。
四、教学资源
为了支持课程的顺利进行，我们将准备以下教学资源：
1. 教材：《传感器原理与应用》；
2. 参考书：国内外相关传感器技术论文及书籍；
3. 多媒体资料：PPT、视频、图片等；
4. 实验设备：各种传感器、实验板、数据分析软件等。
《传感器教案》
《传感器教案》
一、教案概述
1. 课程背景：
随着科技的不断发展，传感器在各个领域的应用越来越广泛。本课程旨在让学生了解传感器的基本原理、分类及应用，提高学生对传感器的认识和应用能力。
2. 教学目标：
（1）了解传感器的基本概念、原理和作用；
（2）掌握常见传感器的分类、特点及应用；
（3）培养学生动手实践能力和团队协作精神；
（4）激发学生对传感器技术的兴趣和好奇心。
3. 教学内容：
（1）传感器的基本概念与原理；
（2）常见传感器的分类及特点；
（3）传感器的应用案例分析；
（4）传感器技术的未来发展。
二、教学方法
1. 讲授法：讲解传感器的基本概念、原理和作用，以及常见传感器的分类及特点；
2. 案例分析法：分析传感器在实际应用中的案例，让学生更好地了解传感器的作用；
3. 动手实践法：引导学生进行传感器实验，培养学生的实践操作能力；
4. 小组讨论法：分组讨论传感器技术的未来发展，激发学生的创新思维。 三、教学准备
1. 教材或教学资源：《传感器技术与应用》等；
2. 实验器材：各种传感器、实验板、导线等；
3. 计算机及投影仪：用于展示PPT和视频资料。
四、教学过程
1. 导入：介绍传感器在现代科技领域的重要性和应用实例，激发学生的兴趣；
2. 讲解：讲解传感器的基本概念、原理和作用，以及常见传感器的分类及特点；
3. 案例分析：分析传感器在实际应用中的案例，让学生更好地了解传感器的作用；
4. 实验操作：引导学生进行传感器实验，培养学生的实践操作能力；
5. 小组讨论：分组讨论传感器技术的未来发展，激发学生的创新思维；
6. 总结：对本节课的内容进行归纳总结，强调重点知识点。
五、课后作业
1. 复习课堂内容，整理笔记；
2. 完成实验报告；
3. 查阅相关资料，了解传感器技术的最新发展动态；
4. 提出至少两个关于传感器应用的创新想法，下节课分享。
六、教学评估
1. 课堂表现：观察学生在课堂上的参与程度、提问回答情况，了解学生的学习状态；
第8章胡向东传感器与检测技术PPT.
第章藝电式传感器
81热电偶传感器 8・2热电阻传感器 83热敏电阻传感器
教学基本要求和重点
掌握育关热吐偶、热电阻和热敏电阻的基本 概念
学握三类热电式传感器的基本工作原理
掌握热电偶的基木定律、基木类型、温度补 偿方法、使用热电偶的测温方法
掌握热电阻的内部引线方式及其适用场合
掌握热敏电阻的电阻一温度特性
会使用分度表
热电效应：两种不同材料的导体（或半导体）组成一个闭合 回路，当两接点温度T和7；）不同时，则在该回路屮就会产生 电动势的现彖。
热电势.热电偶.热电极
热端（测量端或工作端）、冷端（参考端或自［11端）
8J热电偶传感發
1•热电偶测温原理
热亀偶回路
含义:lirr两种不同导体的自山电了 / *
密度不同而在接触处形成的屯动势。 B
接触电动势的数值取决于两种不同导体的材料特性和接 触点的温度。
两接点的接触电动势（门和（G）町表示为
机理：高温端的电子能量要比低温端的电子能量人， 从高温端跑到低温端的电子数比从低温端跑到高温端 的耍多，结果高温端因失去电了而带正电，低温端因 获得多余的电子而带负电，在导沐两端便形成温差电 动势。
大小表示：
勺（八刀）） 温差电动势
同一导体的两端因其温度不同而产生的一种电动 势。 揍雜电动势
g（久 7；））=g（D+勺⑺?；））一％（/；））—勺（久人））
忽略温差电动势，热电偶的热电势可表示为:
EAB （『'『0）= ERB （f）~ £八（口0）+ ER（7 ,『0） - E^u 仏） ® EAB （f ）1 ^AB
（’0）
-y “耐一 yn 頑U
•影响因素取决于材料和接点温度，与形状、尺寸等无关
•两热电极相同时，总电动势为0 •两接点温度相同时，总电动势为0
•对于已选立的热电偶，当参考端温度To恒主时，％（A）=Q 为常数，则总的热电动势就只与温度T成单值函数关系， 即热电偶回路中产生的总热亀势
讨込
传感器基础知识
1
专业知识部分
泰钦的主要产品是测力传感器及测控仪表
（一）首先了解什么叫传感器
传感器就是能感知外界信息并能按一定规律将这些信息转换成可用信号的装置；简单说传感器是将外界信号转换为电信号的装置。所以它由敏感元器件（感知元件）和转换器件两部分组成。外界信号一般为非电物理量如：力、压力、重量、力矩位移、速度、温度、角度、高度。电信号一般为易于精确处理的电量或电参量，如电流、电压、电阻、电感、频 率。
我公司生产的传感器叫测力传感器，用专业术语统称应变式负荷传感器、称重传感器等。应变式负荷传感器就是由电阻应变片，弹性体和检测电路三大重要部分组成。
1.电阻应变片。电阻应变片分金属箔式应变片----（做出来的传感器又叫箔式传感器），另一个分为半导体应变片（做成的传感器叫半导体应变片）。
金属箔式应变片---用金属箔为敏感栅，能把被测试件的应变量转换成电阻变化量的敏感元件。我公司常用阻值有：350Ω,650Ω,1KΩ等。
半导体应变计具有灵敏系数大、横向效益小，阻值范围宽等特性，广泛用于各种力敏传感器的线性补偿及传感器的力电转换元件。它的缺点是系数大，长期稳定性较差。
2.弹性体---弹性体是一个有特殊形状的结构件。它的功能有两个，首先是它承受称重传感器所受的外力，对外力产生反作用力，达到相对静平衡；其次，它要产生一个高品质的应变场（区），使粘贴在此区的电阻应变片比较理想的完成应变区电信号的转换任务。
3.检测电路
检测电路的功能是把电阻应变片的电阻变化转变为电压输出。应变式负荷传感器采用惠斯登电桥原理。因为惠斯登电桥具有很多优点,如可以抑制温度变化的影响，可以抑制侧向力干扰，可以比较方便的解决称重传感器的补偿问题等，所以惠斯登电桥在称重传感器中得到了广泛的应用。
从以上三个部分我们总结一下，传感器的工作原理：
当有力沿应变计丝栅方向产生时，因为弹性体的形变导致应变计丝栅长度变化，根据欧姆定律，应变计阻值发生变化，结合惠斯登电桥原理，于是产生了与受力大小相对应的电压变化。
Honeywell传感器
