浙江省输电线路杆塔通用设计深化应用技术原则讲解学习
浙江省输电线路杆塔通用设计深化应用技术原则（2014.10.30）1、设计原则铁塔的设计和结构计算遵循以下原则：(1) 铁塔设计采用以概率理论为基础的极限状态设计法；(2) 基本风速、设计冰厚重现期按30年考虑；(3) 四回路铁塔结构重要性系数γ0取1.1，其它塔型取1.0。
(4) 满足适用于电力送电线路工程项目的法令、法规、标准、规程、规范、规定等的最新有效版本。
主要标准如下：《建筑结构荷载规范》(GB 50009-2012)《输电线路铁塔制图和构造规定》(DL/T 5442-2010)《110kV～750kV架空输电线路设计规范》（GB 50545-2010）《架空送电线路杆塔结构设计技术规定》（DL/T 5154-2012）《重覆冰架空输电线路设计技术规程》（DL/T5440-2009）(5) 本次深化应用对国网通用设计的220kV角钢塔进行全面校核，形成计算书、计算数据、单线图、加工图和汇总表等成果。
(6) 本次深化应用对国网通用设计的110kV角钢塔和钢管杆进行全面校核，修改不满足浙江省内使用要求的地线保护角，增加全方位塔型，同时调整杆塔呼高弥补呼高不足的问题，形成计算书、计算数据、单线图、加工图和汇总表等成果。
(7) 杆塔校核应按附件一要求进行。
2、气象条件本次通用设计各子模块中的其他气象要素组合，应根据各子模块的基本风速和覆冰厚度，结合浙江省典型气象区参数进行确定。
最低气温取-10℃，安装温度取-5℃，大风气温取15℃。
考虑初伸长导线降温-15℃，地线-10℃。
塔型规划设计需考虑的四个工况：外过电压（雷电工况）、内过电压（操作工况）、工频电压（大风工况）、带电作业。
操作过电压和雷电过电压的风速按《110kV～750kV架空输电线路设计规范》（GB50545）中的详细规定进行取值，其他工况的风速不必按导线高度进行折算，按该规范中规定取值即可。
跨越塔的雷电过电压风速与相应Ⅰ～Ⅳ型直线塔的雷电过电压风速取一致。
3、导线和地线110～220kV导线安全系数取2.5，年平均运行张力25%，其中110kV 钢管杆导线安全系数取8；110kV窄基塔导线安全系数取5.0。
计算地线荷载时，按导电率为20选取地线参数；计算地线支架高度、校核导地线间隙时，按导电率为40选取地线参数。
地线安全系数、年平均运行张力百分数的选择应根据不同的电压等级、不同的覆冰厚度、导地线配合、荷载计算等具体条件确定，但地线安全系数应大于导线安全系数。
仅在覆冰工况地线支架强度计算时，考虑地线覆冰较导线增加5mm覆冰设计，断线工况不考虑增加5mm覆冰。
地线按安全系数法计算荷载，JLB20A-150安全系数取4.5、JLB20A-120安全系数取4.0、JLB20A-100安全系数取4.0。
110kV钢管杆地线安全系数取11.0，窄基钢管塔地线安全系数取7.0。
同时，为提高通用设计的适用性，本次通用设计的地线设计按照两根地线一侧架设OPGW光缆、一侧架设地线考虑，OPGW侧荷载同另一侧地线荷载。
导线技术参数及机械特性地线技术参数及机械特性4、电气部分（1）绝缘配合绝缘配置的污区按2.8cm/kV设计，建议2.8cm/kV及以下可以采用玻璃或瓷质绝缘子，2.8cm/kV以上采用合成绝缘子。
防雷要求的绝缘子片数，应综合下述因素进行片数取值。
a）按照《110～750kV架空输电线路设计规范》7.0.2，在海拔高度1000m 以下地区，操作过电压及雷电过电压要求的悬垂绝缘子串绝缘子片数；b）为保持高塔的耐雷性能，全高超过40m有地线的杆塔，高度每增加10m，应比表7.0.2增加1片相当于高度为146mm的绝缘子。
c）按污区配置绝缘，采用不同的绝缘子型式，在2.8cm/kV污区条件下所采用的片数如下（耐污玻璃绝缘子有效爬电系数取0.8，其余取1.0）根据《110～750kV架空输电线路设计规范》6.0.9 在易发生严重覆冰地区，宜采取增加绝缘子串长和采用V型串、八字串。
（2）铁塔相邻导、地线间和垂直排列的上下导线之间的水平偏移应满足规范要求。
水平偏移取值（m）为了减小到转角因素对偏移值的影响，新规划设计塔型，Ⅲ型（40-60°）转角塔偏移值较上表增加0.1m，Ⅳ型（60-90°）转角塔偏移值较上表增加0.2m。
重冰区杆塔导地线偏移按照规范取值。
（3）设计塔头时，双分裂子导线应兼顾水平排列和垂直排列方式。
110kV双分裂导线子导线间距400mm，220kV双分裂导线子导线间距600mm。
（4）导线垂直排列时，相邻导线间最小垂直线间距离不小于水平线间距离计算值的75%。
双回路不同回路的不同相导线间的最小水平（或垂直）距离应较水平线间距离（或垂直）间距计算值大0.5m。
（5）转角塔内、外侧跳线串安装原则根据浙江省电力公司文件（浙电运检【2012】1322号）：关于加强电网设备抵御台风能力工作实施意见的通知，对处于风速达到31m/s及以上地区的110千伏、220千伏线路，耐张塔无论内角外角侧，均应安装固定式防风偏绝缘子。
对31m/s及以上风区大转角塔内侧横担可能有所影响，需校核横担长度，必要时设置跳线支架。
（6）串长取值110kV铁塔：校核的塔型I、II、K型直线塔串长1.8m，III型直线塔2.0m；新规划设计建议I、II、K型直线塔串长1.9m，III型直线塔2.1m。
耐张串串长：对2×300分裂导线取3.2m，对单导线取3.0m。
跳线串：固定式防风偏跳串串长1.6m，直跳跳线弧垂1.9m，单跳串跳线弧垂1.2m，双跳串跳线弧垂1.0m。
220kV铁塔：直线串长3.6m。
V串夹角取值，（大风工况摇摆角-7度）x2。
耐张串串长：4.7m。
跳线串：固定式防风偏跳串串长2.8m，直跳跳线弧垂3.1m，单跳串跳线弧垂1.6m，双跳串跳线弧垂1.4m。
（7）间隙圆电气间隙圆应计算工频电压（大风）、内过电压（操作过电压）、外过电压（雷电过电压）、带电作业四种工况。
绘制间隙圆图时，绝缘子串长度按实计算，选用重量较轻的合成绝缘子计算各工况下的摇摆角，并按下导线和导线侧的均压环分别检查塔头的电气间隙。
计算直线塔悬垂串风偏角时，除跨越塔外，各塔型均以下导线为基准高度（110～330kV下导线平均高度取15m，跨越塔的下导线基准高度取40m），由此分别推算下、中、上导线高空风压系数。
在铁塔塔头设计中绝缘子串风偏计算时，风压不均匀系数α当基本风速≥27 m/s时，取0.61，当20≤基本风速<27 m/s时取0.75，当基本风速<20 m/s时取1.0。
在具体工程校验杆塔电气间隙时风压不均匀系数α随水平档距变化取值。
计算悬垂绝缘子串风偏角时，采用复合绝缘子计算。
计算跳线串风偏角时，按1.3倍风速计算风荷载，跳线串考虑采用防风偏合成绝缘子，大风时风偏角取15°，雷电过电压、带电作业风偏角取5°。
绘制铁塔间隙圆图时，应考虑塔头宽度的影响，在子导线的下导线处增加垂直下偏量和水平偏移量，然后在此基础上绘制间隙圆。
110kV平地塔型，下偏量取200mm，水平偏移量取150mm；山地塔型，下偏量取300mm，水平偏移量取200mm。
220kV平地塔型，下偏量取300mm，水平偏移量取200mm；山地塔型，下偏量取600mm，水平偏移量取300mm。
杆塔复核时，按新间隙圆进行校核，但对不满足要求的杆塔塔头尽量不做修改，而是提出其使用限制条件。
220kV，导线对横担的间隙裕度取200mm；导线对塔身的间隙有脚钉处取300mm，其余部位取200mm。
110kV，导线对横担的间隙裕度取150mm；导线对塔身的间隙有脚钉处取250mm，其余部位取150mm。
（8）地线保护角按满足浙江地区使用要求进行修改，110~220kV单回路导线防雷保护角不大于10度，双回路导线防雷保护角不大于零度。
5、联塔金具统一联塔金具应结合国网通用金具串的连接方式。
110kV单导线1x300的联塔金具如下表110kV导线2x300的联塔金具如下表220kV导线2x400联塔金具如下表220kV导线2x630联塔金具如下表6、杆塔规划主要针对新增的110kV轻冰区塔型。
考虑到山地使用，适当增加使用档距，同时解决转角塔呼高不足的问题。
校核原塔则按原规划设计条件校验。
（1）直线塔：采用“三塔+跨越塔”即“3+1”系列，采用全方位长短腿型式。
跨越塔按相应模块的II型塔的设计条件规划，呼高应与II型塔呼高衔接，避免漏档和重复。
（2）耐张塔：划分为0~20、20~40、40~60、60~90四个角度系列，最大呼高30m。
（3）终端塔：单独设计终端塔，按0~40、40~90两个角度系列，最大呼高30m。
轻冰区双回路塔型规划表注：耐张塔导线层高根据极限档距，按“耐张塔-耐张塔”推算中冰区双回路塔型规划表注：耐张塔导线层高根据极限档距，按“耐张塔-耐张塔”推算四回路塔型规划表注：耐张塔导线层高根据极限档距，按“耐张塔-耐张塔”推算110kV重冰区模块系列杆塔规划使用条件表注：全方位塔长短腿极差1.0m，呼高按3.0m一档。
7、铁塔结构布置（1）为了增加铁塔顺线路的刚度，所有铁塔采用方形断面。
（2）为了确保铁塔的抗扭刚度，隔面设置按不大于5倍平均宽和4个主材节间分段。
（3）塔腿主材与斜材的夹角不得小于18°，宜控制在20°以上。
（4）横担末端夹角不得小于15°。
8、荷载计算主要是对一些参数取值进行统一，避免不同设计人员取值偏差过大。
110kV具体软件计算按附件二中的截图。
（1）直线塔计算各工况张力代表档距按水平档距数值取。
校验时，耐张塔计算各工况张力代表档距按200/450计算，新设计塔型（使用档距加大），耐张塔计算各工况张力代表档距按200/550计算。
（2）直线塔导线风荷载计算时，按导线的平均高度计算风压高度系数。
110kV铁塔按以下原则计算导线弧垂：I型350m，II型400m，III型450m。
220kV铁塔按以下原则计算导线弧垂：I型350m，II型400m，III型500m。
（3）直线塔水平荷载前后侧按4:6分配,；110kV垂直荷载按3:7分配，220kV垂直荷载按4:6分配。
（4）耐张塔水平荷载前后侧按3:7分配，垂直荷载按2:8分配；考虑一侧上拔一侧下压时，水平荷载前后侧按4:6分配，上拔侧垂直荷载按设计垂直荷载的50%，下压侧垂直荷载按设计垂直荷载的80%。
（5）终端塔计算时，建议除了计算正常的终端工况外，另外将相应转角范围的转角塔荷载一并导入，如0~40度终端，除了可以当作0~40度终端塔外，还可以当作0~40度转角使用。
考虑上拔情况，50%负垂直档距。
（6）杆塔均应考虑分期架设工况。

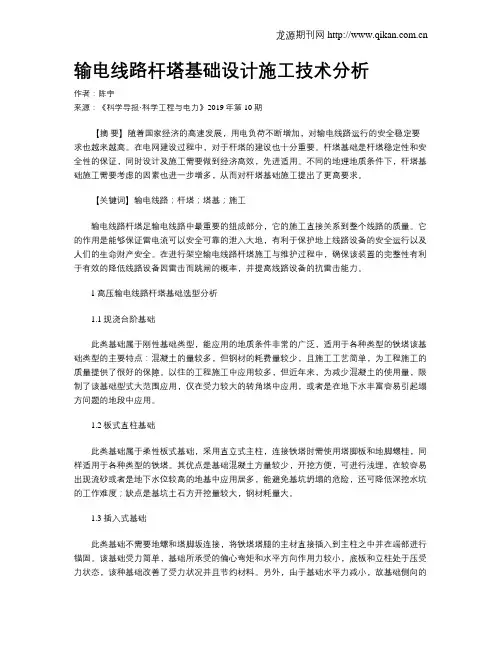

输电线路杆塔基础设计施工技术分析
输电线路杆塔基础设计施工技术分析作者：陈宇来源：《科学导报·科学工程与电力》2019年第10期【摘要】随着国家经济的高速发展，用电负荷不断增加，对输电线路运行的安全稳定要求也越来越高。
在电网建设过程中，对于杆塔的建设也十分重要。
杆塔基础是杆塔稳定性和安全性的保证，同时设计及施工需要做到经济高效，先进适用。
不同的地理地质条件下，杆塔基础施工需要考虑的因素也进一步增多，从而对杆塔基础施工提出了更高要求。
【关键词】输电线路；杆塔；塔基；施工输电线路杆塔足输电线路中最重要的组成部分，它的施工直接关系到整个线路的质量。
它的作用是能够保证雷电流可以安全可靠的泄入大地，有利于保护地上线路设备的安全运行以及人们的生命财产安全。
在进行架空输电线路杆塔施工与维护过程中，确保该装置的完整性有利于有效的降低线路设备因雷击而跳闸的概率，并提高线路设备的抗雷击能力。
1高压输电线路杆塔基础选型分析1.1现浇台阶基础此类基础属于刚性基础类型，能应用的地质条件非常的广泛，适用于各种类型的铁塔该基础类型的主要特点：混凝土的量较多，但钢材的耗费量较少，且施工工艺简单，为工程施工的质量提供了很好的保障。
以往的工程施工中应用较多，但近年来，为减少混凝土的使用量，限制了该基础型式大范围应用，仅在受力较大的转角塔中应用，或者是在地下水丰富容易引起塌方问题的地段中应用。
1.2板式直柱基础此类基础属于柔性板式基础，采用直立式主柱，连接铁塔时需使用塔脚板和地脚螺桂，同样适用于各种类型的铁塔。
其优点是基础混凝土方量较少，开挖方便，可进行浅埋，在较容易出现流砂或者是地下水位较高的地基中应用居多，能避免基坑坍塌的危险，还可降低深挖水坑的工作难度；缺点是基坑土石方开挖量较大，钢材耗量大。
1.3插入式基础此类基础不需要地螺和塔脚坂连接，将铁塔塔腿的主材直接插入到主柱之中并在端部进行锚固。
该基础受力简单，基础所承受的偏心弯矩和水平方向作用力较小，底板和立柱处于压受力状态，该种基础改善了受力状况并且节约材料。

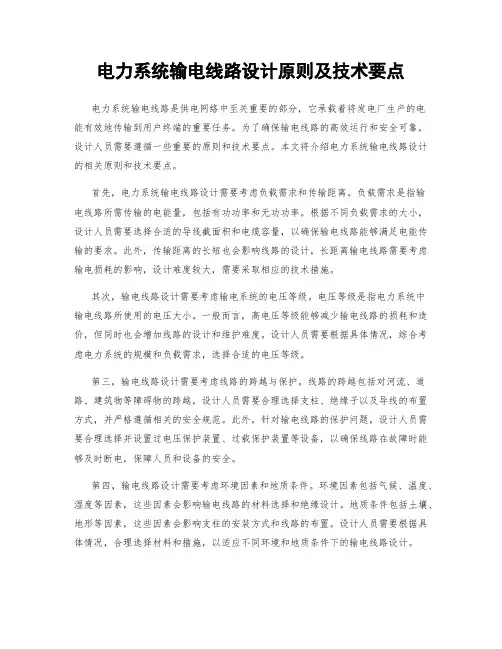

电力系统输电线路设计原则及技术要点
电力系统输电线路设计原则及技术要点电力系统输电线路是供电网络中至关重要的部分，它承载着将发电厂生产的电能有效地传输到用户终端的重要任务。
为了确保输电线路的高效运行和安全可靠，设计人员需要遵循一些重要的原则和技术要点。
本文将介绍电力系统输电线路设计的相关原则和技术要点。
首先，电力系统输电线路设计需要考虑负载需求和传输距离。
负载需求是指输电线路所需传输的电能量，包括有功功率和无功功率。
根据不同负载需求的大小，设计人员需要选择合适的导线截面积和电缆容量，以确保输电线路能够满足电能传输的要求。
此外，传输距离的长短也会影响线路的设计，长距离输电线路需要考虑输电损耗的影响，设计难度较大，需要采取相应的技术措施。
其次，输电线路设计需要考虑输电系统的电压等级。
电压等级是指电力系统中输电线路所使用的电压大小。
一般而言，高电压等级能够减少输电线路的损耗和造价，但同时也会增加线路的设计和维护难度。
设计人员需要根据具体情况，综合考虑电力系统的规模和负载需求，选择合适的电压等级。
第三，输电线路设计需要考虑线路的跨越与保护。
线路的跨越包括对河流、道路、建筑物等障碍物的跨越，设计人员需要合理选择支柱、绝缘子以及导线的布置方式，并严格遵循相关的安全规范。
此外，针对输电线路的保护问题，设计人员需要合理选择并设置过电压保护装置、过载保护装置等设备，以确保线路在故障时能够及时断电，保障人员和设备的安全。
第四，输电线路设计需要考虑环境因素和地质条件。
环境因素包括气候、温度、湿度等因素，这些因素会影响输电线路的材料选择和绝缘设计。
地质条件包括土壤、地形等因素，这些因素会影响支柱的安装方式和线路的布置。
设计人员需要根据具体情况，合理选择材料和措施，以适应不同环境和地质条件下的输电线路设计。
最后，输电线路设计需要考虑线路的可靠性和经济性。
可靠性是指输电线路在正常运行和异常情况下能够保持稳定供电的能力。
经济性是指在满足负载需求的前提下，采用合理的线路设计和材料选择，以降低建设和运维成本。
浙江省城市电网规划技术原则
变电所的建设规模应按两台或以上变压器配置，当一台故障停运时其负荷应自动转移至正常运行的网络及变压器，此时变压器的负荷不应超过其短时允许的过载容量，此后应及时通过电网操作将变压器的过载部分负荷转移至中压电网。在缺乏数据的情况下一般可取过载率1.3倍，过载时间为2小时。 2台主变时 T=（50～65）%，3台主变时T=（67～75）%。
本标准的附录A为资料性附录。
本标准由浙江省电力公司发输电部提出。
本标准由浙江省电力公司科技信息部归口。
本标准主要起草单位：浙江省电力公司发输电部、杭州市电力局、宁波电业局、温州电业局。
本标准主要起草人：徐以理、陈涛、程红、史兴华、毛秀钢。
本标准由浙江省电力公司发输电部负责解释。
浙江省城市电网规划技术原则
GB/T 14549—1993电能质量，公用电网谐波
GB 50127——1994电力工程电缆设计规范
GB 50293-1999城市电力规划规范
DL 400-91继电保护和安全自动装置技术规程
DL/T 620-1997交流电气装置的过电压保护和绝缘配合
DL/T 621—1997交流电气装置的接地
SD 126—1984电力系统谐波管理暂行规定
B）110kV变电所一般可按主变容量的10%-15%配置。电缆进线的变电所，经技术经济论证计算可少装设电容器。
T=(KP-M)*100%/P
式中：
M——线路的预留备用容量，即邻近段线路故障停运时可能转移过来的最大负荷；
K——短时允许过载率；
P——额定容量。
2）电缆配电网一般有两种基本结构：
1·多回路配电网，其运行率与c）同；
2·开式单环配电网，其运行率计算与双回路同。
《输电线路杆塔》PPT课件
本课件仅供大家学习学习 学习完毕请自觉删除
谢谢 本课件仅供大家学习学习
学习完毕请自觉删除 谢谢
一、杆塔的作用与要求
1.杆塔的作用 杆塔（Pole and Tower）是支承架空输电线路导线和
地线并使它们之间以及它们与大地及杆塔之间的距离在各种 可能的大气环境条件下，符合电气绝缘安全和工频电磁场限 制条件的要求。
（4）.导线间距离 ①.单回导线相间水平排列间距：
限制档距中央导线因风偏摆动而靠近，导线间空气间隙击 穿而发生闪络。（根住电压等级按规范计算确定）
② .单回导线垂直排列垂直线间距：
限制导线不均匀覆冰或导线脱冰时产生跳跃而使导线上下 舞动而发生闪络。（按规范）
③ .单回导线倾斜排列等效水平间距：
（1）除具有直线型杆塔承受荷载能力外，还 要承受纵向水平荷载。
（2）采用耐张绝缘子串
（3）在发生事故断线时，导线悬挂点不产生 位移。以限制事故断线影响范围。
干字型
（部分）铁塔耐杆塔实景图例
羊角型
（3）、按用途不同分类
①、转角杆塔： 支承导、地线张力，改变线路走向 ；导、地
线不开断为悬垂转角杆塔，导、地线开断为耐 张转角杆塔
杆塔下横担下弦边缘线到地面的垂直距离。 （输电线路的重要参数，安全性、经济性）
杆塔呼称高度＝绝缘子串长度﹢导线最大弧垂﹢导 线到地面及跨越物的安全距离﹢施工裕度
H=+fmax+hx+h 式中 λ绝缘子串的长度（包括金具的长
度）；
fmax导线的最大弧垂； hx导线到地面、水面及被跨越物的安
全距离（查《线路设计规范》、
导线换位方式及工程安装实景图例
（4）按回路数划分：

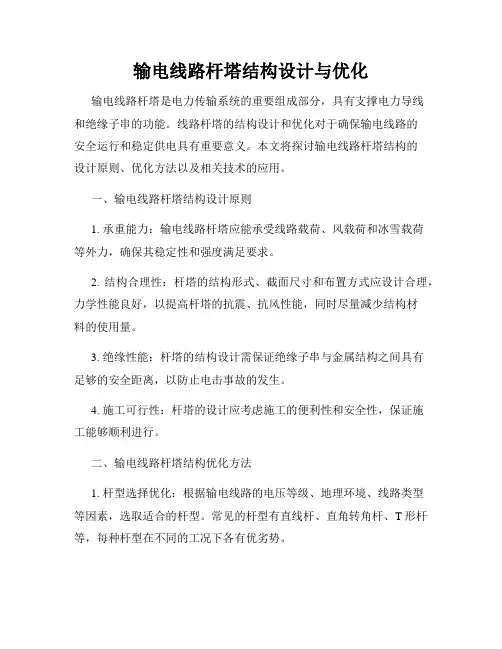

输电线路杆塔结构设计与优化
输电线路杆塔结构设计与优化输电线路杆塔是电力传输系统的重要组成部分，具有支撑电力导线和绝缘子串的功能。
线路杆塔的结构设计和优化对于确保输电线路的安全运行和稳定供电具有重要意义。
本文将探讨输电线路杆塔结构的设计原则、优化方法以及相关技术的应用。
一、输电线路杆塔结构设计原则1. 承重能力：输电线路杆塔应能承受线路载荷、风载荷和冰雪载荷等外力，确保其稳定性和强度满足要求。
2. 结构合理性：杆塔的结构形式、截面尺寸和布置方式应设计合理，力学性能良好，以提高杆塔的抗震、抗风性能，同时尽量减少结构材料的使用量。
3. 绝缘性能：杆塔的结构设计需保证绝缘子串与金属结构之间具有足够的安全距离，以防止电击事故的发生。
4. 施工可行性：杆塔的设计应考虑施工的便利性和安全性，保证施工能够顺利进行。
二、输电线路杆塔结构优化方法1. 杆型选择优化：根据输电线路的电压等级、地理环境、线路类型等因素，选取适合的杆型。
常见的杆型有直线杆、直角转角杆、T形杆等，每种杆型在不同的工况下各有优劣势。
2. 杆塔高度优化：通过数学模型和经验公式，结合杆塔的承重能力和经济性要求，优化杆塔的高度，以减少杆塔数量和结构材料的使用量。
3. 杆塔结构参数优化：通过有限元分析和优化算法，优化杆塔的结构参数，包括截面形状、开孔设计和钢材厚度等。
优化后的结构能够提高杆塔的抗风、抗震性能，同时减少结构材料的使用量。
4. 材料选择优化：选择适当的材料，使得杆塔的强度和刚度得到最佳的平衡。
常用的杆塔材料有钢材、混凝土和复合材料等，各有特点，需要综合考虑输电线路的技术要求和经济性因素。
三、输电线路杆塔结构设计与优化的应用1. 高电压直流输电线路：对于高电压直流输电线路，杆塔的结构设计和优化尤为重要。
通过采用合理的杆型和结构参数，能够提高电力传输效率，减少输电损耗。
2. 弯曲地段杆塔设计：在输电线路经过弯曲地段时，杆塔的转角设计和优化十分关键。
合理的结构形式和开孔设计能提高杆塔的强度和稳定性，减少线路的弯曲损耗。

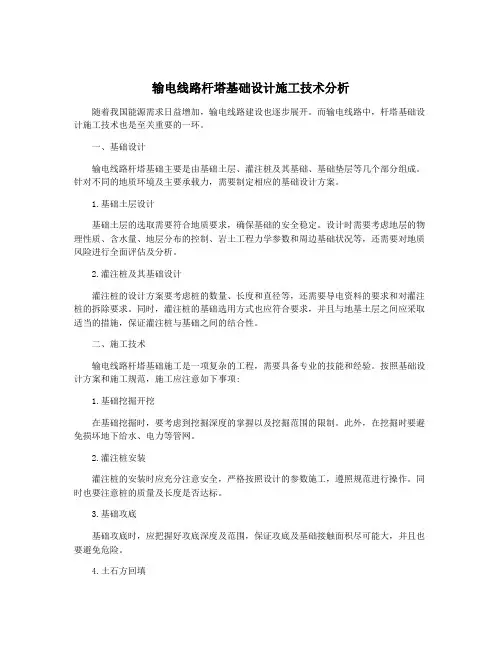

输电线路杆塔基础设计施工技术分析
输电线路杆塔基础设计施工技术分析随着我国能源需求日益增加，输电线路建设也逐步展开。
而输电线路中，杆塔基础设计施工技术也是至关重要的一环。
一、基础设计输电线路杆塔基础主要是由基础土层、灌注桩及其基础、基础垫层等几个部分组成。
针对不同的地质环境及主要承载力，需要制定相应的基础设计方案。
1.基础土层设计基础土层的选取需要符合地质要求，确保基础的安全稳定。
设计时需要考虑地层的物理性质、含水量、地层分布的控制、岩土工程力学参数和周边基础状况等，还需要对地质风险进行全面评估及分析。
2.灌注桩及其基础设计灌注桩的设计方案要考虑桩的数量、长度和直径等，还需要导电资料的要求和对灌注桩的拆除要求。
同时，灌注桩的基础选用方式也应符合要求，并且与地基土层之间应采取适当的措施，保证灌注桩与基础之间的结合性。
二、施工技术输电线路杆塔基础施工是一项复杂的工程，需要具备专业的技能和经验。
按照基础设计方案和施工规范，施工应注意如下事项:1.基础挖掘开挖在基础挖掘时，要考虑到挖掘深度的掌握以及挖掘范围的限制。
此外，在挖掘时要避免损坏地下给水、电力等管网。
2.灌注桩安装灌注桩的安装时应充分注意安全，严格按照设计的参数施工，遵照规范进行操作。
同时也要注意桩的质量及长度是否达标。
3.基础攻底基础攻底时，应把握好攻底深度及范围，保证攻底及基础接触面积尽可能大，并且也要避免危险。
4.土石方回填在进行土石方回填时，须先分清颗粒大小，并进行过筛，保证基础土层之间能够良好结构紧密。
综上所述，输电线路杆塔基础设计及施工技术对输电线路的建设起着至关重要的作用，因此应该引起广泛的关注和认识。
专业、严谨的基础设计与规范的施工技术，保证了输电线路的建设质量和安全，对于地区经济建设的发展也有着十分重要的作用。
