变电站站用电系统
~_
整流 直流电
变电站站用电系统
直流连接处！
课堂总结
站用变配置与运行
我先来！
站用电
累了换我！
至少配置两台站用变压器，需取自不同的电源，
平时一主一备运行，定期轮换
变电站站用电系统
课堂总结
备用电源
蓄电池和UPS电源
变电站站用电系统
站用电
我们是养兵千日， 用兵一时！危难 时刻显身手！
站用电
• 用直流电源的站
站用电
保护装置
监控设备
变电站站用电系统
通信机柜
站用电
变压器的冷却风扇
变电站站用电系统
端子箱加热器
站用电
开关和刀闸分合动力用电
变电站站用电系统
站用电
通风用电
检修用电
变电站站用电系统
门禁用电
站用电
配电变压器
变电站站用电系统
站用变压器
主变压器
低压 母线
站用电
1#主变压器 2#主变压器
其
它
变
电 站
说说变电站的日常开销
- - 站用电
变电站站用电系统
站用电
教学对象: 变电站运行维护人员
教学目标: 掌握变电站站用电源的组 成和站用负荷的种类及其用电性质
变电站站用电系统
站用电
开店经营, 成本少不了
变电站站用电系统
站用电
变电站的日常开销
--站用电
变电站站用电系统
站用电
照明用电
变电站站用电系统
空调用电
开关刀闸 操作不了
变电站站用电系统
站用电
站用电
蓄电池组
UPS电源
提供直流电,将直流电逆变成交流电,交直流电源都有了
变电站站用电系统
站用电
效益提升
怎么才 能做到?
变电站站用电系统
站用电
选择节能设备
变电站站用电系统
养成节能好习惯
强油循环变压器
站用电
选这个！ 自然风冷变压器
天天耗电，成本很高！
偶尔开开风扇，省钱多了！
变电站站用电系统
夏天不要太贪凉， 冬天不要太热啦！
站用电
天气不错，不用加 热驱潮了！
变电站站用电系统
课堂总结
站用负荷
站用电
交流负荷家族：
空调、照明、电脑、 冷却器、检修电源等
直流负荷家族：
保护装置、测控设备、 通信机柜、操作电源 等
变电站站用电系统
课堂总结
站用电源
交流电
站用电
交流的接这边！
站用变压器
低压 母线
母线 分段
1#站用 变压器
2#站用 变压器
1#站用 变压器
变电站站用电系统
2#站用 变压器
站用电
站用变压器
我提供交流电
我要直流电
变电站站用电系统
整流装置
交流电
~_
站用变压器
直流电
站用电
变电站站用电系统
主变压器
其
它
全变 电
低压 母线
停站
了
1#站 用变 压器
2#站 用变 压器
状态信息 监测不了
1
用设备有哪些?
• 用交流电源的站
2
用设备有哪些?
变电站站用电系统
下节课再见啦!
变电站站用电系统
此课件下载可自行编辑修改，供参考！ 感
110kV变电站及其配电系统的设计
目录摘要 (2)概述 (2)第一章电气主接线 (6)1．1110kv电气主接线 (7)1．235kv电气主接线 (8)1．310kv电气主接线 (10)1．4站用变接线 (12)第二章负荷计算及变压器选择 (13)2．1 负荷计算 (13)2．2 主变台数、容量和型式的确定 (14)2．3 站用变台数、容量和型式的确定 (16)第三章最大持续工作电流及短路电流的计算 (17)3．1 各回路最大持续工作电流 (17)3．2 短路电流计算点的确定和短路电流计算结果 (18)第四章主要电气设备选择 (19)4．1 高压断路器的选择 (21)4．2 隔离开关的选择 (22)4．3 母线的选择 (23)4．4 绝缘子和穿墙套管的选择 (23)4．5 电流互感器的选择 (23)4．6电压互感器的选择 (24)4．7各主要电气设备选择结果一览表 (25)参考文献……………………………………………………………………附录I设计计算书 (27)附录II电气主接线图 (35)10kv配电装置配电图 (36)110KV 变电站设计摘要：变电站是电力系统一个重要组成部分，随着电力系统高新化，复杂化的迅速发展，电力系统从发电到供电的所有领域中，通过新技术的使用，都在不断的发生着变化。
变电站作为所有电力系统中的一个关键的环节也同样在新技术领域得到了充分的发展。
随着经济的发展和现代工业建设的迅速崛起，供电系统的设计越来越全面，工厂用电量迅速增长，对电能质量技术经济状况供电的可靠性指标也不断提高，因此也对供电设计也有了更高更完善的要求，本文根据任务书上所给系统与线路及所有负荷的参数，分析了负荷发展趋势，从配电分析，安全，经济及可靠性方面，确定了110kV，35kV，10kV配电站用电主接线，根据最大持续工作电流及短路计算的计算结果，完成了110kV电气一次部分的设计。
关键词：变电站变压器接线负荷输电系统配电系统概述1、变电所地位及作用依据远期负荷发展，决定在本区兴建1中型110kV变电所。
变电站的原理
变电站的原理变电站是电力系统中的重要组成部分，它的主要作用是将高压输电线路传输的电能转换为适合城市和乡村分布的低压电能，以满足人们生产和生活的需求。
变电站由高压开关设备、变压器、低压开关设备等组成，下面将详细介绍变电站的原理。
一、高压开关设备高压开关设备是变电站中最重要的部分之一，它主要负责控制和保护高压输电线路。
在正常情况下，高压开关设备处于闭合状态，使得输送来的高压直流或交流电能可以顺畅地通过。
但当出现故障时，例如短路或过载等情况，高压开关设备会自动切断传输线路上的电流，以保护整个系统不受损坏。
二、变压器变压器是将输送来的高压直流或交流电能通过磁场感应原理转换为适合城市和乡村分布的低压交流电能。
在变换过程中，输入端（称为“原边”）和输出端（称为“副边”）之间通过铁芯产生磁场，而磁场的变化又通过电感感应原理转换为输出端的电能。
变压器的主要作用是降低电压，以适应城市和乡村中各种用电设备的需要。
三、低压开关设备低压开关设备是将变压器输出的低压交流电能分配到各个用户之间的关键部分。
它主要负责控制和保护低压线路，以确保每个用户都可以得到稳定可靠的电力供应。
在正常情况下，低压开关设备处于闭合状态，使得输送来的低压交流电能可以顺畅地通过。
但当出现故障时，例如短路或过载等情况，低压开关设备会自动切断传输线路上的电流，以保护整个系统不受损坏。
四、综合控制系统综合控制系统是变电站中最重要的部分之一，它主要负责监测和控制整个系统的运行状态。
通过对各种传感器和监测装置采集数据，并对这些数据进行分析和处理，综合控制系统可以及时发现并解决系统中出现的问题。
同时，在需要对整个系统进行调度或控制时，综合控制系统也可以发出相应的指令，以确保整个系统的稳定运行。
总之，变电站是电力系统中不可或缺的组成部分，它通过高压开关设备、变压器、低压开关设备和综合控制系统等部件的配合协作，将输送来的高压直流或交流电能转换为适合城市和乡村分布的低压交流电能，并分配到各个用户之间。
变电站概述
变电站概述电力系统由发电厂，变电站，线路和用户组成，变电站是联系发电厂和用户的中间环节，起着变换和分配电能的作用，变电站根据他在电力系统中的地位，可分为下列四类：1、枢纽变电站：位于电力系统的枢纽店连接电力系统的高压和中亚的几个部分，汇集多个电源点，电压为330~500kV及以上的变电站，称为枢纽变电站。
全站停电后，将引起系统解列，甚至出现瘫痪。
2、中间变电站：高压侧以交换潮流为主，起系统交换功率的作用，或使长距离输电线路分段，一般汇集2~3个电源点，电压为220~500kV，同时又降压供给当地用电，这样的变电站主要起中间环节的作用，所以叫中间变电站。
全站停电后将引起区域网解列。
3、地区变电站：高压侧一般为110~220kV，对地区用户供电为主的变电站，这是一个地区或城市的变电站，全站停电后，仅使该区域中断供电。
4、终端变电站：在输电线路的终端，接近负荷点，高压侧多为110kV，经降压后直接向用户供电即为终端变电站，全站停电后只是用户受到损失。
变电站的构成变电站主要由一次设备和二次设备构成，一次设备主要包括变压器，母线，高压开关设备，互感器，防雷设备，补偿设备等，二次设备主要包括交直流、UPS一体化智能站内电源系统，通信网络组建及全站同步时钟系统，保护测控、计量系统，合并单元、智能终端系统，智能辅助控制系统等。
一次设备一、变压器：变压器是变电站的中心设备，连接几个电压等级，起着变换电压和传输能量的作用。
变压器一般为三相三绕组结构，也有部分变压器采用自耦变压器，其中第三绕组为三角形接线。
1、铁芯绕组：是变压器的主要部件，称为器身，分别构成了磁路和电路，按照电磁感应原理实现变换电压和传输能量的功能。
2、油箱、储油柜：变压器的器身装在充满变压器油的油箱内，变压器油有绝缘和散热作用，而储油柜骑着储油和补油的作用，确保邮箱内充满油，并减小了油与空气的接触面，减缓油的老化速度。
3、绝缘套管：变压器绕组的引出线从油箱内部引导箱外时必须经过绝缘套管，使引线与邮箱绝缘，绝缘套管主要由中心导电杆和瓷套组成，其结构主要取决于电压等级，10~35kV一般用空心充气套管，60kV采用瓷质冲油套管，110kV及以上采用电容式冲油套管，绝缘套管不但起着绝缘作用，二期负担着固定引线的作用。
站用交、直流系统浅析
站用交、直流系统浅析摘要：变电站交、直流系统是变电站运行中的一个重要环节。
交直流系统的运行良好性关系到整个变电所所有设备可靠运行。
一旦交直流系统出现故障，将直接影响到变电所的安全、可靠运行，严重时可能造成全所失电的特大事故的发生。
目前变电站的交直流系统已经比较完善，但是发生故障时不容易很快发现，容易造成误判。
本文从站用交、直流系统的作用、配置原则、操作注意事项和事故处理原则四个方面对站用交、直流系统进行简要的介绍。
关键字：站用交流系统；站用直流系统一、变电站交、直流电源系统的作用变电站的站用交流系统是变电站安全可靠地输送电能必不可少的环节，为主变压器提供冷却电源，为断路器提供储能电源，为隔离开关提供操作电源，为硅整流装置提供变换用电源，另外还提供站内照明、生活用电以及检修等电源。
站用电失电将严重影响变电站设备的正常运行，甚至引起系统停电和设备损坏事故。
站用直流电源系统是独立的操作电源，为变电站内的控制系统、继电保护、信号装置、自动装置提供电源。
同时作为独立的电源在站用电失去后，直流电源作为应急的备用电源，即使在全站停电的情况下，仍能保证继电保护装置、自动装置、控制及信号装置和断路器可靠动作。
综上所述，变电站交直流电源系统是变电站的控制和操作能源，为所有的操作系统、控制系统、保护装置、自动化系统、通信设备、消防系统、通风制冷系统等提供电源，其运行的安全可靠性直接影响全站一、二次设备的安全可靠运行。
因此在站用交直流系统发生事故、异常时，应及时、正确处理，尽快恢复站用交、直流系统的正常运行，才能保证变电设备安全运行。
二、变电站站用交、直流系统配置原则1、变电站站用交流系统配置原则站用交流系统应保证安全可靠而不间断供电，当一台站用变电源失去时，应有一个备用电源能立即替代工作，因此变电站的站用电应至少取用两个不同的电源系统，配备两台站用变压器。
通常两台站用电源分别取自两台不同变压器低压侧所供母线。
当一台主变压器或由此主变压器供电的母线及站用变本身故障时，另一台站用变就能立即替代，带全部站用电负荷。
变电站交直流系统PPT课件
2021
4
变电站交流系统
2021
5
一、站用变电源接线方式
变电站交流系统
1 •分别接于同一电压等级的两段母线（一台接 10kVⅠ段母线，另一台接10kVⅡ段母线）
2 •分别接于不同电压等级的母线（一台接10kV母线，
另一台接35kV母线）
3 •一台接于本站10kV母线，另一台接于35kV联络线
的线路侧
主供 站用 变低 压侧 空开
备用 站用 变低 压侧 空开
备自 投切 换装 置
2021
13
变电站交流系统
自动控制 常用电源 备用电源 断电再扣
自动控制 •按下为自动切换方式，弹出为手动切换方式 常用电源 •指站用电源由主供站用变供电 备用电源 •指站用电源由备用站用变供电
2021
14
变电站交流系统
2021
1
变电站交直流系统概述
概述： 交流系统
•变电站“交流系统”又称站用电系统，是保证变电站安 全可靠地输送电能的一个必不可少的环节。 •作用：为变压器冷却系统、主变调压机构，场地检修电 源，直流充电机，机构箱、端子箱（加热驱潮、照明）， 隔离开关电动操作电源，UPS装置、SF6气体监测装置， 正常及事故排风装置，生活用电及全站照明等提供交流 电源。
停电检修进行分头调整
2021
8
变电站交流系统
二、站用电源的切换 国网公司变电运维定期轮换制度中，包含了站用变的
定期切换要求，规定每季进行一次定期切换，目的是检验 站用电备自投功能是否正常。
站用电的切换方法
通过拉合断路器
站用电源控制装置
自动切换装置 低压侧二次空开
2021
9
1.通过拉合断路器进行切换
变电站的工作原理

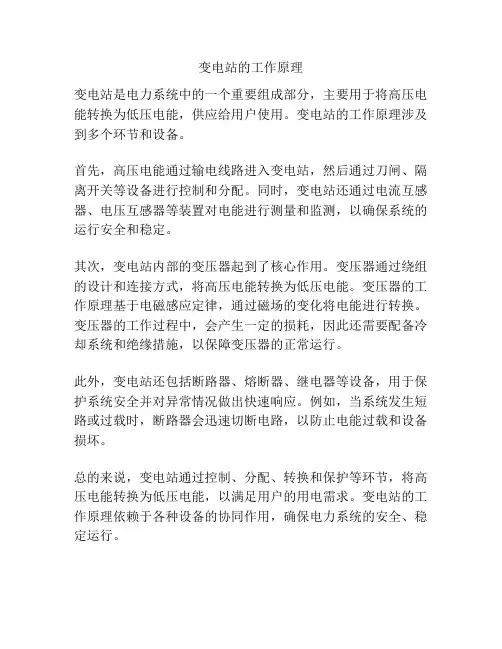

变电站的工作原理
