架空输电线路风偏计算
110kV～750kV架空输电线路交叉跨越设计规范
电气化铁路
至轨顶
7.5
最大弧垂按+70℃计算
至承力索或接触线
3.0
最大弧垂按+70℃计算
标准轨铁路至轨顶
7.5
最大弧垂按+70℃计算
高速公路
7.0
最大弧垂按+70℃计算
等级公路至路面
7.0
通航河流的最高船桅顶
2.0
弱电线路、电力线
3.0
建筑物
垂直距离
5.0
风偏净空距离

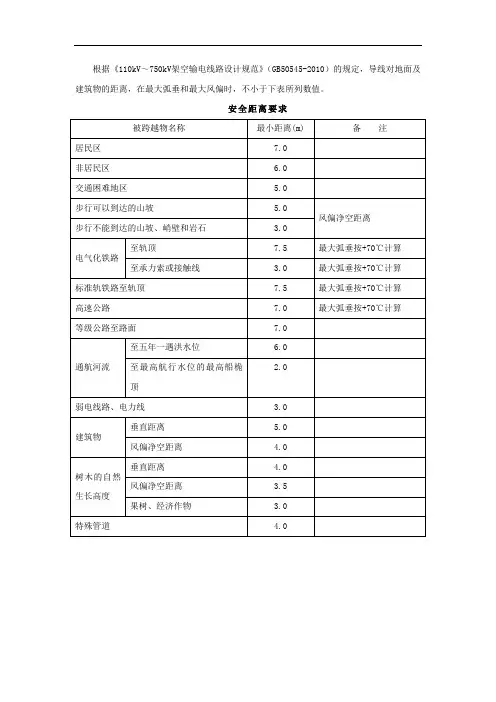

根据《110kV～750kV架空输电线路设计规范》（GB50545-2010）的规定，导线对地面及建筑物的距离，在最大弧垂和最大风偏时，不小于下表所列数值。
安全距离要求
被跨越物名称
最小距离(m)
备 注
居民区
7.0
非居民区
6.0
交通困难地区
5.0
步行可以到达的山坡
5.0
风偏净空距离
步行不能到达的山坡、峭壁和岩石
4.0
树木的自然生长高度
垂直距离
4.0
风偏净空距离
3.5
果树、经济作物
3.0
特殊管道
4.0
110KV~750KV架空输电线路设计规范(GB 50545-2010) 强制性条文 word整理版

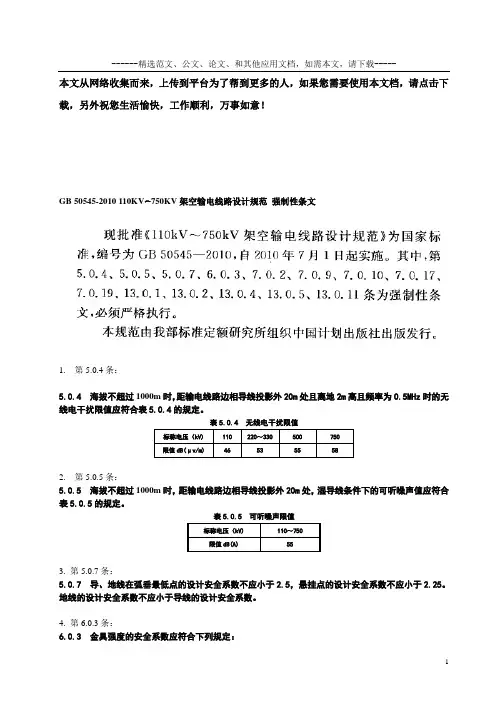

本文从网络收集而来，上传到平台为了帮到更多的人，如果您需要使用本文档，请点击下载，另外祝您生活愉快，工作顺利，万事如意！GB 50545-2010 110KV~750KV架空输电线路设计规范强制性条文1.第5.0.4条：5.0.4 海拔不超过1000m时，距输电线路边相导线投影外20m处且离地2m高且频率为0.5MHz时的无线电干扰限值应符合表5.0.4的规定。
表5.0.4 无线电干扰限值标称电压（kV) 110 220～330 500 750限值dB(μv/m) 46 53 55 582.第5.0.5条：5.0.5 海拔不超过1000m时，距输电线路边相导线投影外20m处，湿导线条件下的可听噪声值应符合表5.0.5的规定。
表5.0.5 可听噪声限值标称电压（kV) 110～750限值dB(A) 553. 第5.0.7条：5.0.7 导、地线在弧垂最低点的设计安全系数不应小于2.5，悬挂点的设计安全系数不应小于2.25。
地线的设计安全系数不应小于导线的设计安全系数。
4. 第6.0.3条：6.0.3 金具强度的安全系数应符合下列规定：1 最大使用荷载情况不应小于2.5。
2 断线、断联、验算情况不应小于1.5。
5. 第7.0.2条：7.0.2 在海拔高度1000m以下地区，操作过电压及雷电过电压要求的悬垂绝缘子串的绝缘子最少片数，应符合表7.0.2的规定。
耐张绝缘子串的绝缘子片数应在表7.0.2的基础上增加，对110～330kV输电线路应增加1片，对500kV输电线路应增加2片，对750kV输电线路不需增加片数。
表7.0.2 操作过电压及雷电过电压要求悬垂绝缘子串的最少绝缘子片数6. 第7.0.9条：7.0.9 在海拔不超过1000m的地区，在相应风偏条件下，带电部分与杆塔构件(包括拉线、脚钉等)的间隙，应符合表7.0.9-1和表7.0.9-2的规定。
表7.0.9-1 110～500kV带电部分与杆塔构件(包括拉线、脚钉等)的最小间隙（m）表7.0.9-2 750kV带电部分与杆塔构件(包括拉线、脚钉等)的最小间隙（m）注：1 按雷电过电压和操作过电压情况校验间隙时的相应气象条件，可按本规范附录A的规定取值。
架空电力线路最小风偏的水平安全距离
架空电力线路最小风偏的水平安全距离架空电力线路的安全是电力供应的关键，其中风偏是影响电力线路安全的重要因素之一。
下面我们将详细探讨架空电力线路最小风偏的水平安全距离。
首先，我们需要了解什么是风偏。
风偏是指风力对电力线路产生的侧向力，造成电线杆、导线的弯曲或倾斜。
风偏的存在会增加电线塔或杆件的受力，如果超过了其承载能力，就会导致杆件的损坏，甚至引发倒塌的危险。
因此，确定架空电力线路最小风偏的水平安全距离非常重要。
为了确定架空电力线路最小风偏的水平安全距离，我们需要考虑以下因素：1. 地域特点：不同地区的风力强度和风向差异很大，因此对于每个地区，应根据当地的气象数据和实际情况，确定适当的水平安全距离。
2. 电力线路的设计参数：电力线路的高度、导线的张力、杆件的强度等设计参数将直接影响风偏的大小。
在设计电力线路时，应根据这些参数，结合实际情况，制定相应的水平安全距离标准。
3. 电力线路的维护和检修：定期对电力线路进行维护和检修，及时发现和处理杆件的老化、损坏等问题，减少因杆件强度不足而引发的风偏风险。
在确定架空电力线路最小风偏的水平安全距离时，需要综合考虑以上因素，制定符合实际情况的标准。
一般来说，根据相关国家或地区的规范，会制定相应的安全距离标准。
这个标准会基于相关的公式和经验进行计算，确保电力线路在各种气象条件下的安全运行。
最后，为了确保架空电力线路的安全运行，除了确定水平安全距离，还应注意以下几点：1. 电力线路的定期巡检和维护，及时发现和处理风偏导致的问题。
2. 落地电线的正确安装，确保电线与地面的距离符合安全标准。
3. 电力线路的设计和建设应依据相关的规范和准则进行，确保线路的结构安全可靠。
4. 加强对电力线路周围环境的管理和保护，防止外界物体对线路的破坏。
总之，架空电力线路最小风偏的水平安全距离是确保电力线路安全运行的重要指标。
制定科学合理的安全距离标准，并注意维护和管理工作，可以有效地降低风偏风险，保障供电的可靠性和安全性。
220kV架空输电线路风偏放电原因分析及改造措施

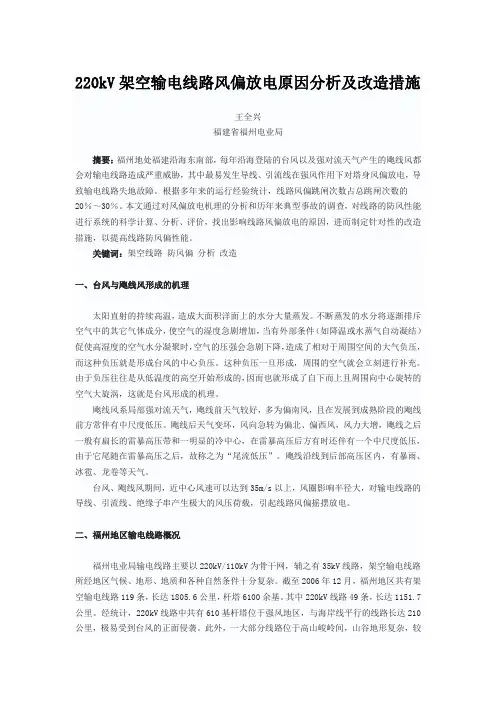

220kV架空输电线路风偏放电原因分析及改造措施王全兴福建省福州电业局摘要：福州地处福建沿海东南部，每年沿海登陆的台风以及强对流天气产生的飑线风都会对输电线路造成严重威胁，其中最易发生导线、引流线在强风作用下对塔身风偏放电，导致输电线路失地故障。
根据多年来的运行经验统计，线路风偏跳闸次数占总跳闸次数的20％～30％。
本文通过对风偏放电机理的分析和历年来典型事故的调查，对线路的防风性能进行系统的科学计算、分析、评价，找出影响线路风偏放电的原因，进而制定针对性的改造措施，以提高线路防风偏性能。
关键词：架空线路防风偏分析改造一、台风与飑线风形成的机理太阳直射的持续高温，造成大面积洋面上的水分大量蒸发。
不断蒸发的水分将逐渐排斥空气中的其它气体成分，使空气的湿度急剧增加，当有外部条件（如降温或水蒸气自动凝结）促使高湿度的空气水分凝聚时，空气的压强会急剧下降，造成了相对于周围空间的大气负压，而这种负压就是形成台风的中心负压。
这种负压一旦形成，周围的空气就会立刻进行补充。
由于负压往往是从低温度的高空开始形成的，因而也就形成了自下而上且周围向中心旋转的空气大旋涡，这就是台风形成的机理。
来源:飑线风系局部强对流天气，飑线前天气较好，多为偏南风，且在发展到成熟阶段的飑线前方常伴有中尺度低压。
飑线后天气变坏，风向急转为偏北、偏西风，风力大增，飑线之后一般有扁长的雷暴高压带和一明显的冷中心，在雷暴高压后方有时还伴有一个中尺度低压，由于它尾随在雷暴高压之后，故称之为“尾流低压”。
飑线沿线到后部高压区内，有暴雨、冰雹、龙卷等天气。
台风、飑线风期间，近中心风速可以达到35m/s以上，风圈影响半径大，对输电线路的导线、引流线、绝缘子串产生极大的风压荷载，引起线路风偏摇摆放电。
二、福州地区输电线路概况福州电业局输电线路主要以220kV/110kV为骨干网，辅之有35kV线路，架空输电线路所经地区气候、地形、地质和各种自然条件十分复杂。
输电线路设计计算与校验事项

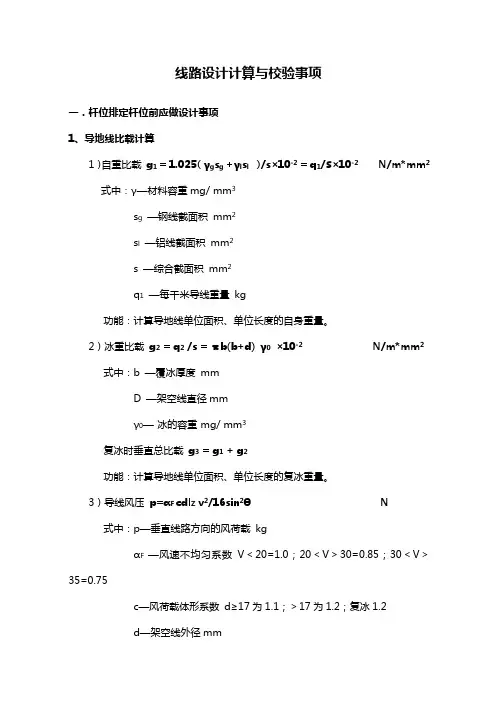

线路设计计算与校验事项一．杆位排定杆位前应做设计事项1、导地线比载计算1）自重比载g1 = 1.025（γgsg+γlsl）/s×10-2 = q1/s×10-2 N/m*mm2式中：γ—材料容重mg/ mm3sg—钢线截面积 mm2sl—铝线截面积 mm2s —综合截面积 mm2q1—每千米导线重量 kg功能：计算导地线单位面积、单位长度的自身重量。
2）冰重比载 g2 = q2/s = πb(b+d) γ×10-2 N/m*mm2式中：b —覆冰厚度 mmD —架空线直径mmγ—冰的容重mg/ mm3复冰时垂直总比载g3 = g1+ g2功能：计算导地线单位面积、单位长度的复冰重量。
3）导线风压 p=αF cdlZv2/16sin2θ N式中：p—垂直线路方向的风荷载 kgαF—风速不均匀系数V＜20=1.0；20＜V＞30=0.85；30＜V＞35=0.75 c—风荷载体形系数 d≥17为1.1；＞17为1.2；复冰1.2d—架空线外径mmlZ—水平档距mV—设计风速m/θ—风向与线路方向夹角功能：计算杆塔在一定的水平档距，相应风速作用下，导地线对杆塔挂点产生的水平作用力。
理论风压p= 1/2mv2 =1/2 ×γ/9.8 ×v2 = v2 /16 N式中：p—理论风压γ—空气容重v—风速 m/秒m—空气质量=γ/9.8(空气的重力加速度)无冰时风压比载 g4 =αFcdlZv2/16/s×10-2 N/m*mm2复冰时风压比载 g5 =αFc(d+2b)lZv2/16/s×10-2 N/m*mm2无复冰时综合比载g6 =√g12+ g42 N/m*mm2有复冰时综合比载g7 =√g32+ g52 N/m*mm22、解析状态方程式σ-(l2 g2 /24/β/σ2 )=σm- -(l2 gm2 /24/β/σm2 )–(α/β) ×(t-tm)式中：σ—变化的架空线应力， N/mm2σm—控制的架空线应力（最大使用应力）N/mm2g —变化的架空线比载 N/m*mm2g —控制的架空线比载 N/m*mm2α—温度线膨胀系数 1/℃β—弹性伸长系数 N/mm2E —弹性模量，功能：悬挂于两固定点的导地线，当气象条件变化时，导地线应力及弧垂也相应发生变化；当已知某一组合气象条件下的导地线应力、比载、气温，即可求出任一组合气象条件下的比载和应力变化值。
110KV~750KV架空输电线路设计规范

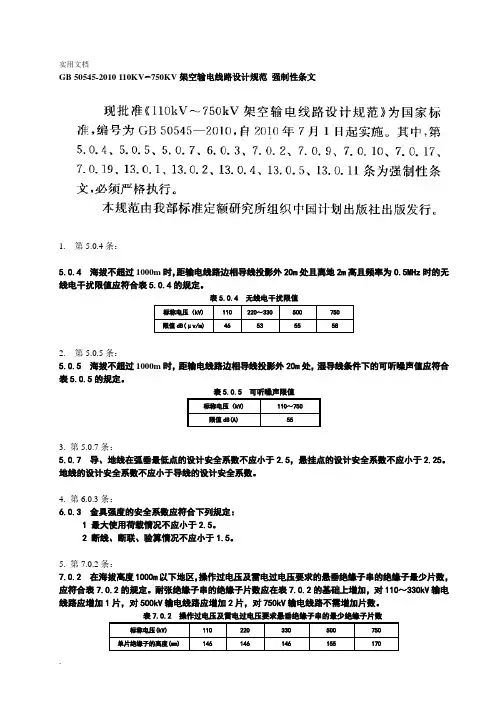

GB 50545-2010 110KV~750KV架空输电线路设计规范强制性条文1.第5.0.4条：5.0.4 海拔不超过1000m时，距输电线路边相导线投影外20m处且离地2m高且频率为0.5MHz时的无线电干扰限值应符合表5.0.4的规定。
