岛津LC A液相色谱仪面板操作
岛津液相色谱操作规程
岛津液相色谱操作规程一、流动相及样品处理所有流动相需要过0.45 um滤膜，抽滤脱气。
注意膜的种类，水相过水膜、有机相过有机膜。
若用缓冲盐溶液做流动相注意盐的浓度和pH值。
样品也需用0.45 um滤头过滤。
二、开机1、确保所有电源连通，打开各单元电源开关（紫外检测器需要30 min稳定时间）2、开电脑，双击桌面上LcsolutionLite的图标，点“分析”进入工作站三、排空1、所用流路的吸滤头放入准备好的流动相中2、打开排空阀，左旋90—180度3、在工作站泵的参数设置中，选择实验所用流路，设置为100%4、按泵操作面板上的purge，排空开始5、排空其他所用流路（重复C至D）6、关闭排空阀四、实验1、打开已有方法（若无方法文件，则需编辑方法）2、编辑分析方法在仪器参数视图中，设置流速、流动相比例、检测波长、泵运行时间和采集时间等，保存方法到目标文件夹3、用实验方法中的初始流动相条件，平衡色谱柱（柱长15 cm需要20min, 25cm 需要30 min）4、点击助手栏中的“单次运行”输入相应的方法文件路径、数据文件保存路径等信息5、在手动进样器load位置进样，（注意动作的平稳及迅速），然后将手柄扳至inject位置6、仪器开始自动采集数据，并按设置的采集时间停止采集五、实验后注意事项1、实验完毕需按以下步骤冲洗色谱柱a、用90%纯水+10%的有机相以1ml/min的流速冲洗30minb、用100%甲醇冲洗30min2、关机a、在仪器经常使用的情况下，可以就此依次关闭工作站及仪器b、若较长时间不使用仪器，则需拆卸色谱柱，用堵头将色谱柱密封；用两通连接色谱柱两头的管道。
数据处理一、双击桌面LC-SOLUTION图标，打开工作站，进入“再解析“二、建立标准曲线1、双击打开数据理器中标样数据2、单击助手栏中的“向导”逐步建立积分方法、定量方法、化合物表等3、另存方法至目标文件夹4、打开保存的方法，拖入相应的标准样品数据，建立标准曲线5、另存方法至目标文件夹6、打开待分析数据，拖入标准曲线，得到结果7、另存分析后的数据至目标文件夹三、报告输出1、单击“数据报告”调用或新建报告摸板2、拖入分析后的数据，得到数据报告3、打印。
岛津20A液相操作
岛津LC-20A液相色谱仪操作规程1．开关机顺序●开机顺序：先打开泵、自动进样器、柱温箱、检测器电源开关，再打开系统控制器电源开关，点击电脑中LC-Solution工作站联机，联上后能听到一声蜂鸣。
●关机顺序：与开机顺序相反，即先关闭LC-Solution工作站－系统控制器－泵、自动进样器、柱温箱、检测器。
2．流动相及样品的准备●流动相配制所用的试剂必须是色谱级。
流动相须经0.45um的微孔滤膜过滤后方能进入LC系统。
水和有机相所用的微孔滤膜不同，有机相（如甲醇）的过滤用F膜，水用水膜。
●样品溶液亦必须用0.45um 的微孔滤膜过滤后才能进样。
3．工作站的进入及系统的开启●双击桌面上的“labsolution”图标，选择“operation”项并单击，在弹出窗口后按OK进入工作站。
●首先打开仪器上的排空阀（open方向旋转180度）。
然后点击仪器面板上“purge”钮开始清洗5个流路3分钟，自动进样器25分钟，然后在分析参数设置页中设置流速，检测波长，柱温，停止时间等。
在完成后点击“Download”将分析参数传输至主机。
●分析方法的保存：选择file－save method file as－选择保存路径－取名保存文件●系统的启动：点击“instrument on/off”键开启系统（此时泵开始工作、柱温箱开始升温。
4．进样准备●将样品瓶放入自动进样器中●观察基线及柱压，待基线平直（－5～30mv），压力稳定（0.5Mpa）时方可进样。
5. 进样●点击助手栏中的“single start”键，弹出对话框，在对话框中输入“sample name”“method”“data file”等。
然后填入进样瓶号（vial），架号（tray），进样体积（injection volumn）。
●填完后点击“start”，仪器开始自动进样分析。
6. 数据文件的调用及查看●点击助手栏中的“Postrun analysis”键，打开数据处理窗口。
lc2010aht说明书

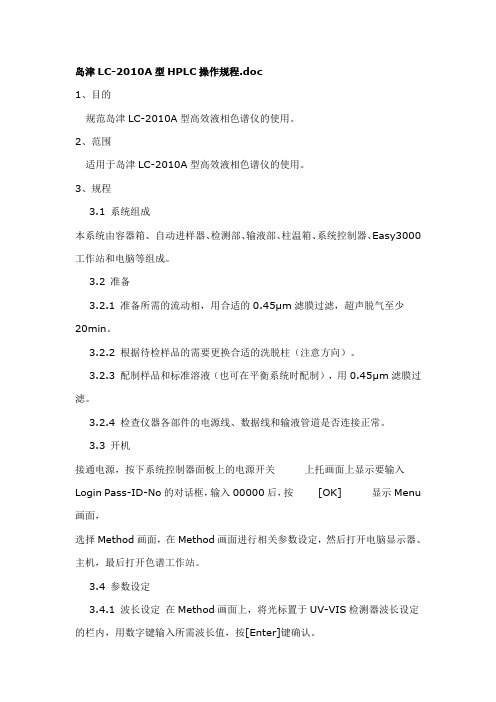

岛津LC-2010A型HPLC操作规程.doc1、目的规范岛津LC-2010A型高效液相色谱仪的使用。
2、范围适用于岛津LC-2010A型高效液相色谱仪的使用。
3、规程3.1 系统组成本系统由容器箱、自动进样器、检测部、输液部、柱温箱、系统控制器、Easy3000工作站和电脑等组成。
3.2 准备3.2.1 准备所需的流动相，用合适的0.45μm滤膜过滤，超声脱气至少20min。
3.2.2 根据待检样品的需要更换合适的洗脱柱（注意方向）。
3.2.3 配制样品和标准溶液（也可在平衡系统时配制），用0.45μm滤膜过滤。
3.2.4 检查仪器各部件的电源线、数据线和输液管道是否连接正常。
3.3 开机接通电源，按下系统控制器面板上的电源开关上托画面上显示要输入Login Pass-ID-No的对话框，输入00000后，按 [OK] 显示Menu 画面，选择Method画面，在Method画面进行相关参数设定，然后打开电脑显示器、主机，最后打开色谱工作站。
3.4 参数设定3.4.1 波长设定在Method画面上，将光标置于UV-VIS检测器波长设定的栏内，用数字键输入所需波长值，按[Enter]键确认。
3.4.2 流速设定在Method画面上，将光标置于流量设定的栏内，用数字键输入所需的流量（柱在线时流量一般不超过1ml/min），按[Enter]键确认。
3.4.3 流动相比例设定在Method画面上，将光标置于流动相混合比率设定的栏内，在A-D上，用数字键输入所需流动相的混合比率，按[Enter]键确认。
3.4.1 柱温设定在Method画面上，将光标置于柱温箱温度设定栏，用数字键输入柱温箱所需的温度，按[Enter]键确认。
3.5 更换流动相并排气泡3.5.1 将管路的吸滤器放入装有准备好的流动相的储液瓶中；3.5.2 逆时针转动泵的排液阀180°，打开排液阀；3.5.3 在Method画面上，按[purge]键显示清洗设定的上托画面，pump键旁的绿指示灯亮，输液泵开始工作。
岛津液相色谱仪操作规程
岛津液相色谱仪操作规程岛津液相色谱仪是一种广泛应用于化学分析领域的高性能仪器。
它主要用于分离、检测和定量分析复杂混合样品中的化学成分。
本文将为您介绍岛津液相色谱仪的操作规程。
一、岛津液相色谱仪的操作前准备1. 安装仪器：将岛津液相色谱仪放置在干燥、通风良好的实验室台面上，确保其稳定安全。
2. 连接电源：将液相色谱仪接通电源，并确保电源稳定。
3. 连接气源：将气源管连接到仪器上的气源接口，并打开气源开关。
4. 检查流路：检查仪器流动路径是否畅通，并确保连接管和阀门紧固。
5. 准备试剂：根据实验需求，准备好所需的溶剂和试剂。
二、岛津液相色谱仪的开机操作1. 打开电源：将色谱仪的电源开关打开，并等待仪器自检完成。
2. 启动软件：在电脑上启动液相色谱仪的相应分析软件，并选择需要的实验方法。
3. 确认仪器状态：在软件界面上确认液相色谱仪的连接状态和仪器参数是否正确。
4. 清洗液路：选择一个已建立好的试剂浓度标准曲线，进入“清洗液路”界面，进行液路清洗和配置。
5. 预热系统：点击软件中的“预热”按钮，进行柱温箱和样品室的预热，以提高分离效果。
三、样品的处理和进样操作1. 样品准备：按照实验要求，将待测样品进行适当的前处理，如稀释、过滤等。
2. 进样器设置：将合适的样品容器安装在进样器上，并按需设置进样器的运行参数。
3. 进样操作：在软件界面上，设置好进样量和进样速度，并点击“进样”按钮，进行样品的进样。
四、柱温箱和检测器的优化和调试1. 柱温箱调试：根据实验需要，设置柱温箱的温度和梯度程序，并进行温度控制。
2. 检测器优化：根据待测物质的特性，选择合适的检测器类型和波长，并对检测器进行调节和优化。
五、液相色谱仪的运行和数据采集1. 开始运行：点击软件界面上的“运行”按钮，使液相色谱仪开始运行。
2. 监测和调整：在运行过程中，密切观察液相色谱仪的运行状态，如流速、峰高、保留时间等，并对必要的参数进行调整。
3. 数据采集：在色谱峰出现后，点击软件界面上的“数据采集”按钮，记录、保存并导出实验数据。
2024年岛津液相色谱仪操作规程
2024年岛津液相色谱仪操作规程第一章总则第一条为规范《岛津液相色谱仪操作规程》的使用，保证实验室工作的顺利开展，特制定本操作规程。
第二章设备要求第一条实验室应配备岛津牌液相色谱仪，确保设备的正常使用。
第二条液相色谱仪应在安全可靠的条件下运行，并定期进行维护与检修。
第三条液相色谱仪的操作人员应熟悉设备的使用方法，掌握设备的性能参数。
第四条实验室应按照设备的要求设置合适的环境条件，确保设备正常运行。
第三章操作流程第一条操作前准备1.操作人员应熟悉液相色谱仪的使用手册，了解仪器的基本原理和操作方法。
2.检查液相色谱仪的电源是否正常，仪器是否处于待机状态。
3.检查试剂和耗材的准备情况。
第二条样品的准备1.检查样品的标签是否正确，确保标本的完整性。
2.按照标准操作规程准备样品，并记录样品的相关信息。
第三条色谱柱的安装1.检查色谱柱是否干净、完好。
2.将色谱柱安装在液相色谱仪上，并检查连接是否牢固。
第四条操作步骤1.打开液相色谱仪电源，等待仪器自检完成。
2.按照样品的检测要求设置液相色谱仪的相关参数和程序。
3.根据需要进行样品的预处理，如稀释、过滤等。
4.将样品注入进样器中，并确保进样量的准确性。
5.启动液相色谱仪的运行程序，观察运行过程中的各指标，并记录相关数据。
6.运行结束后，关闭液相色谱仪电源，清洁仪器和周边环境。
第五章操作注意事项第一条操作人员应严格按照设备的操作规程进行操作，不得随意更改参数和程序。
第二条操作人员应熟悉液相色谱仪的常见故障排除方法，并能快速准确地进行处理。
第三条操作人员应定期检查液相色谱仪的性能，如流量、压力等参数的准确性。
第四条液相色谱仪的使用和维护应由专职人员负责，不得由未经培训的人员操作。
第六章紧急处理第一条在液相色谱仪操作过程中，如遇到紧急情况，应立即采取相应的应急措施，并及时报告设备负责人。
第二条操作人员在出现疑问时，应及时咨询设备负责人或专业人士，以保证实验的顺利进行。
岛津LC-2010A型高效液相色谱仪操作规程
岛津LC-2010A型高效液相色谱仪操作规程1．环境要求温度应相对稳定，一般应控制在15～25ºC，室内保持恒温。
相对湿度最好为50～70%。
2．开机准备2．1检查仪器的使用登记记录，了解前一次的使用情况是否处于正常状态。
上机操作人员需认真阅读过本标准操作程序，并经上机前操作培训。
2．2本机应处于正常状态，且在计量认证的有效期限内。
2．3仪器超过一年必须送计量部门或有资格的单位复检，合格后方可使用。
3．操作步骤3．1使用者必须了解仪器的工作原理，熟知注意事项，在掌握基本操作后，才能上机。
3．2 操作前的准备3．2．1 流动相的制备用高纯度的试剂配制流动相，必要时照紫外分光光度法进行溶剂检查，应符合要求；水应为新鲜制备的超纯水，可用超级纯水器制得或用重蒸馏水。
凡规定pH 值的流动相，应使用精密pH计进行调节。
配制好的流动相应通过适宜的0.45um 滤膜滤过，用前脱气。
应配制足量的流动相及时待用。
3．2．2 供试溶液的配制供试品用规定溶剂配制成供试溶液。
定量测定时，对照品溶液和样品供试溶液均应分别配制2份。
供试溶液在注入色谱仪前，一般应经适宜的0.45um滤膜滤过。
必要时，在配制供试溶液前，样品需经提取净化，以免对色谱系统产生污染或对色谱干扰。
3．2．3 检查上次使用记录和仪器状态检查色谱柱是否适用于本次试验，色谱柱进出口位置是否与流动相的流向一致，原保存溶剂与现用流动相能否互溶，流动相的pH值与该色谱柱是否相适应，仪器是否完好，仪器的各开关位置是否处于关断的位置。
3．3测定前的准备工作3．3．1打开LC-2010A及二极管阵列检测器的电源，等待仪器自检通过后，打开电脑，双击桌面LCsolution图标，出现以下界面：在线系统（Online）离线系统（Offline）用于编辑方法数据处理3．3．2选择在线系统，出现登陆界面：默认用户名为Admin，点OK后进入在线系统，此时系统自动连接仪器，仪器发出蜂鸣音,表示连接成功，出现在线控制主界面：工具栏信号采集窗口仪器状态显示功能选择栏仪器控制栏3．3．3在仪器控制栏中更改方法，将方法另存后，点击“Download”按钮，发送方法到仪器，点击工具栏中的按钮，将仪器打开，此时进样器、泵、柱温箱、检测器都开始按方法中的设置运行。
LC-20A 岛津高效液相色谱仪 说明书
9
LC-20A 硬件基本操作
一、岛津 LC-20A 系列介绍
1. LC-20A 泵分为三种，分别为 LC-20AD，LC-20AB，LC-20AT。
LC-20AD 并联双柱塞泵，柱塞容量 10ul，最大排液压力 40MPa，
流量范围 0.0001-10.0000ml/min。
LC-20AB 并联双柱塞泵(2 组)，柱塞容量 10ul，最大排液压力 40MPa，
上海分公司
上海市淮海西路 570 号红坊Ｅ座 邮政编码： 200052 传 真： 021-22013600 分析中心： 021-22013645 维修电话： 021-22013601 22013608
成都办事处
成都市西御街 77 号国信大厦 6 层 F 座 邮政编码： 610015 传 真： 028-86198420 维修电话： 028-86198422，86198421
1. LC-20A 泵分为三种，分别为 LC-20AD，LC-20AB，LC-20AT。 ◆ 功能说明
泵的辅助功能及详细操作说明请参阅说明书。
流量值的设定
绿色: 电源打开时 红色: 出现错误时 橙色: 处在休眠时
压力上限
实际压力 泵运行时亮
执行程序时亮 基本功能及 辅助功能键
功能同 FUNC
删除键
压力下限
LC-20A 硬件基本操作
返回键
功能键:查看或修 改辅功功能,滚动
时间编程功能
删除键
在分析序 列表中添 加行
执行数字 上部所显 示的功能
光标键: 在 分析序列 表中移动 光标
减号键
激活时间程 序编辑
初始化屏幕, 清除键
开始进样 停止进样
清洗键(一 次)
岛津液相色谱仪操作规程范本（2篇）
岛津液相色谱仪操作规程范本一、实验前准备1. 检查仪器连接1.1 检查仪器的电源线、电压稳定器和数据线的连接是否牢固。
1.2 检查进样器和检测器的连接是否正确。
1.3 检查流动相槽和固定相槽的连接是否紧密。
1.4 检查进样器和柱温箱的连接是否松动。
2. 准备溶剂2.1 根据实验需求准备所需的溶剂，并保证其纯度。
2.2 根据仪器手册的要求，配置好流动相溶液。
3. 准备标准样品和待测样品3.1 准备标准样品，确保其纯度和浓度。
3.2 准备待测样品，并进行必要的预处理。
4. 检查色谱柱4.1 检查色谱柱的状态，确保其没有损坏或被污染。
4.2 检查柱前过滤器和柱后过滤器的连接是否正常。
4.3 如果发现柱前或柱后过滤器被污染，应及时更换。
5. 温度调节5.1 根据实验要求，调节柱温箱的温度，确保实验温度的稳定性。
5.2 注意避免柱温过高或过低，以防止影响实验结果的准确性。
二、操作步骤1. 开机准备1.1 打开岛津液相色谱仪电源开关，待仪器自检完成后进行下一步操作。
1.2 打开计算机，并运行液相色谱软件。
2. 样品进样2.1 将标准样品和待测样品分别注入进样器中，保证进样量的准确性。
2.2 确保进样口密封，以避免样品挥发或泄漏。
2.3 根据需要设置进样器的进样速度和进样模式。
3. 流动相条件设置3.1 在液相色谱软件中设置流动相的组成和流速。
3.2 注意设置好梯度洗脱的曲线和时间。
4. 柱温控制4.1 根据实验要求，在液相色谱软件中设置柱温的温度。
4.2 确保柱温的稳定性，避免影响柱效果。
5. 检测器设置5.1 在液相色谱软件中设置检测器的检测波长和灵敏度。
5.2 确保检测器的灯源正常工作，避免灯源老化或损坏。
6. 实验运行6.1 在液相色谱软件中点击运行按钮，开始进行色谱分离。
6.2 观察色谱图像，确保其质量良好。
6.3 如有需要，可根据实验结果进行进一步的优化操作。
7. 实验结束7.1 结束实验后，停止仪器的运行。
岛津液相色谱仪操作规程
岛津液相色谱仪操作规程一、前言二、实验前准备1.确保岛津液相色谱仪处于正常工作状态，检查仪器的电源、进样器、柱室等部件是否正常。
2.检查移液枪和样品瓶是否干净，无杂质和残留液体，以免产生干扰。
3.准备好所需的溶剂和标准溶液，并进行必要的稀释和混合。
4.根据样品的特性和要求，选择合适的色谱柱和流动相。
三、仪器操作1.打开岛津液相色谱仪的电源，并进行系统自检。
在自检完成后，确保仪器处于待机状态。
2.确定所需的色谱方法和实验参数，如流量、波长等。
在仪器的控制面板上设置好这些参数。
3.录入样品信息，包括样品编号、浓度、体积等，并设置进样器的参数。
4.检查色谱柱是否已经安装到柱室中，并确保柱室的温度稳定。
5.打开进样器的盖子，并用移液枪吸取适量的样品溶液，将其注入进样器。
6.关闭进样器的盖子，并开始进行色谱分离。
根据实验方法的要求，调节流动相的流速和浓度梯度。
7.在色谱运行的过程中，观察柱前检测器和柱后检测器的信号，并进行记录。
8.当分离和峰形分析完成后，关闭色谱柱的流动相，并停止实验。
四、仪器维护1.实验结束后，及时清洗进样器和柱室，确保没有残留的样品和溶剂。
2.检查流量计和压力表的读数是否正常，如有异常应及时进行维修或更换。
3.定期对移液枪进行维护和校准，以确保样品的准确进样。
4.定期进行仪器的保养和检修，如清洗流道、校准波长等。
五、安全注意事项1.在操作液相色谱仪时，应佩戴实验手套和护目镜，以免化学品溅入眼睛或皮肤。
2.注意溶剂的选择和使用，避免挥发性溶剂的大量蒸发，以防止有害气体的产生。
3.在样品进样和仪器维护时，避免接触尖锐物品和高温的部件，以免造成意外伤害。
4.禁止在仪器上堆放杂物和其他实验器具，以免影响仪器的正常工作。
六、总结岛津液相色谱仪的操作规程是保证实验准确性和安全性的重要措施。
通过遵循操作规程，可以提高实验的成功率，减少实验误差，并确保仪器的正常使用和维护。
同时，在操作过程中要时刻注意安全事项，保护好自己和他人的人身安全。
岛津LC-20A型高效液相色谱仪操作规程——相关操作
岛津LC-20A型高效液相色谱仪操作规程1．实验前的准备1.1准备所需的流动相，自动进样器用的清洗液（甲醇-水50:50），用合适的有机滤膜（0.45 μm）滤过。
流动相装入溶剂储液瓶，确认吸滤头已置于液面以下。
1.2配制样品和标准品溶液，用合适的滤膜(0.45 μm)滤过。
1.3根据待检样品的需要更换合适的洗脱柱（连接时注意方向）。
2．开机2.1接通电源，打开输液泵（脱气机自动打开）、检测器、自动进样器、柱温箱，顺序无关紧要；等待各仪器单元的指示灯变为绿色时进行下一步操作。
2.2 打开电脑，双击桌面“LCsolution”图标，单击“仪器1”，弹出“登录”窗口，单击“确认”，听到两声蜂鸣，表示LCsolution 色谱工作站与仪器联机正常。
2.3在LCSolution工作站“仪器参数视图”中“自动排气”项进行排气时间设置，对输液泵及自动进样器进行必要的Purge操作，排出相应流路中的气泡；检查输液泵在动作前的压力显示值，必要时对此压力进行调零。
3．参数设定点击“仪器参数视图”进入仪器参数设置界面：选中“正常”或“高级”项，分别设定“数据采集”、“LC时间程序”、“检测器A”、“柱温箱”、“控制器”、“自动进样器”等参数。
3.1“泵”参数：“模式”控制送液模式，“泵A总流速”设定流速，“溶剂B（C、D）浓度”为各相所占百分比，“压力限制（泵A）”设置系统所能承受的压力范围，通常将“最大值”设置为18.0，“最小值”设为0。
3.2“柱温箱”参数：若使用柱温箱，则选中“启用柱温箱”复选框，在“柱温箱温度”设定柱温，“最高温度”设定最高保护温度（通常默认85℃）。
3.3“检测器A”参数：“灯”项选“D2”表示将灯打开，选“关”则氘灯关闭；“波长通道1（1）”处设置检测波长；其余保持默认值。
3.4 “数据采集”参数：选中“采集时间（检测器A）”复选框，设置数据采集的“开始时间”和“结束时间”。
3.5 “LC时间程序”参数：如采用梯度洗脱方式，则须编辑泵梯度洗脱程序，也可以通过时间程序控制柱温箱温度，检测波长等参数。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
HPLC Business Dept Shimadzu Corporation
CE
流速检查 低压梯度模式浓度 准确性检查 漏液检查
漏液传感器检查
CALIBRATION
Input PASSWORD
func
FLOW COMP FACT .00
func
PRESS COMP FACT 1: 456 5: 8535
监视设定组
0.000 MON REV 0: Clear 1: Set 0.000 DEGAS PRS
－ 93 kPa (OK)
监测注塞杆累计运行次数 监测脱气机的压力
HPLC Business Dept Shimadzu Corporation
输液泵时间程序设定
1、在初始屏幕下，按 edit 键，显示
func
S/W ID: V*. ** LC－20AT
CE
显示部件序列号 显示ROM版本号
HPLC Business Dept Shimadzu Corporation
MAINTENANCE
TOTAL OP TIME 208 ( h )
func
L SEAL DELIVERED 2 / 180 L
func
MOBILE PHASE
MOBILE PHASE 0 / 000 mL
func
ALARM LEVEL 0% Input 1－99， 0: OFF
CE
显示/设定流动相体积 设定剩余流动相报警值
HPLC Business Dept Shimadzu Corporation
PRODUCT INFO
SERIAL NUMBER L20110000000
系统设定组
0.000 LOCAL 0: Remote 1: Local
0.000 ADRS
3
Input 1 － 12, 85
0.000 KEY CLOSE Enter to Close
0.000 BRIGHT Enter 1 － 4
HPLC Business Dept Shimadzu Corporation
HPLC Business Dept Shimadzu Corporation
基本设定屏幕和辅助功能设定屏幕
func
func ■.000ml MAX 10.0
back
0.0MPa M I N 0.0 back
VP功能屏幕
VP
func
PRODUCT INFO
Press func or VP
back
时间程序编辑屏幕
func
200.0 0.0
200.0 0.0
0.0 200.0
初始屏幕
流速
最高压力 ERROR P.MAX 0.0MPa MIN 0.0
最低压力
辅助功能设定屏幕
HPLC Business Dept Shimadzu Corporation
0.000 PARAMETER Enter to Select
LC-20A液相色谱仪 面板操作
HPLC Business Dept Shimadzu Corporation
LC-20AT输液泵面板
HPLC Business Dept Shimadzu Corporation
LC-20AT prominence LIQUID CHROMATOGRAPH
0. 000mL 0. 0MPa
参数设定组
0.000 SV Select Port No.
0.000 EVENT 0, 1, 2 or 12
0.000 COMP .45 Input 0.00－3.00
0.000 LPGE MODE 0: Auto 1, 2, 4: ( c )
HPLC Business Dept Shimadzu Corporation
R SEAL DELIVERED 2 / 180 L
func
PART REPLCEMENT P / N: － －
HPLC Business Dept Shimadzu Corporation
func
累计运行时间
左密封圈输液总体积 及更换时输液体积
右密封圈输液总体积 及更换时输液体积
部件更换记录
MAINTENANCE
CCON、 DCON命令）设定浓 度梯度 5、按泵的 pump 键，开始输液。
HPLC Business Dept Shimadzu Corporation
输液泵VP功能
HPLC Business Dept Shimadzu Corporation
MOBILE PHASE Press func or VP
设定控制方式 遥控地址 锁定键盘（[del]+[CE]开锁) 设定屏幕亮度
系统设定组
0.000 EXT－S Input 0 － 3
0.000 SYS Set System Param
0.000 S－PROT 0: Clear 1: Set
0.000 FCV TYPE 0: 10AL 1: 11AL
func
LEAK THR
90
ActLv 100 / 255
HPLC Business Dept Shimadzu Corporation
func
输入口令：00000 输入流速补偿参数 输入压力传感器补偿参数 输入漏液传感器报警阈值 南方地区可改为230
CALIBRATION
SEAL REPLACEMENT 180 L func
OP MODE 0: 20A 1: VP 2: 10A
func
INITIALIZE PARAM Enter to Init
func
CHANGE PASSWORD Enter to Change
func
HPLC Business Dept Shimadzu Corporation
CBM PARAMETER Enter to Select
func
显示和输入日期 显示和输入时间 内存检查 脉冲检查
VALIDATION
FLOW CHECK Enter to Start
func
GE TEST PROGRAM Copy to File
func
LEAKAGE TEST Enter to Start
func
LEAK SENSOR TEST
Soak and Enter
edit
func
USED
LEFT
0
320
back
基本设定屏幕和辅助功能设定屏幕
0.000mL MAX
0.0 kgf MIN
func
mL MAX
0.0 kgf MIN
func
0.000mL MAX
0.0 kgf MIN
func
0.000mL MAX
0.0 kgf MIN
HPLC Business Dept Shimadzu Corporation
电磁阀的位置 EVENT输出端 压缩系数补偿 低压梯度模式
参数设定组
0.000 P－TIMER 3 Select Port No.
0.000 P－FLOW 8.0 Input 0.1－10.0mL
0.000 P－PMAX 0.0 Input 1－ 10 MPa
设定冲洗时间 设定冲洗流速 设定冲洗时最高压力
0.000 BEEP MODE 0: On 1: Alm 2: Off
HPLC Business Dept Shimadzu Corporation
设定压力显示单位 记录仪满量程(压力) CBM连接方式设定 设定蜂鸣器工作方式
监视设定组
0.000 MON TIME 0: Clear 1: Set
0.000 MON FLOW 0: Clear 1: Set
HPLC Business Dept Shimadzu Corporation
高压梯度设定
1、设定主泵（A泵）的SYS参数为2 2、设定从泵（B泵）的SYS参数为1 3、设定两台泵的ADRS参数为“85” 4、在A泵上设定总流速 5、等度分析时，按A泵上的 conc 键，
设定流动相B的浓度 梯度分析时，使用A泵时间程序（BCON命令），
MAINTENANCE LOG Enter to Display
func
ERROR LOG Enter to Display
func
OPERATION LOG Enter to Display
CE
HPLC Business Dept Shimadzu Corporation
显示维修记录 显示错误信息记录 显示操作记录
CE
设置密封圈更换 时的输液体积 设定操作模式
参数初始化
更改口令
CBM参数设定
CBM Parameters
SERIAL NUMBER L20220000000
func
S/W ID: V*. ** CBM－20Alite
func
INTERFACE 0: OPT 1: RS 2: ETH
func
ETHERNET SPEED Input 0, 1－4
设定浓度梯度 6、按A泵的 pump 键，开始输液。
HPLC Business Dept Shimadzu Corporation
低压梯度设定
1、设定流路切换阀类型 2、设定泵的SYS参数为4 3、在泵上设定总流速 4、等度分析时,按泵上的 conc 键，
设定流动相B、C、D的浓度 梯度分析时，使用泵时间程序（BCON、
HPLC Business Dept Shimadzu Corporation
文件操作组
0.000 FILE NUM Select File 0－9
