（l）在大气中使用时，大气对激光能量有严重的衰减 作用，云、雾、雨、雪、空中烟尘对激光特性影响更 大，其射程和威力受到限制。
由于激光有方向性强，单色性好，亮度高，相 干性好等特性，其在军事上的应用十分广泛。 激光武器是利用激光束来直接攻击敌方目标。
激光武器的主要优点
（l）速度快，射束直，射击精确度高。激光束以每秒 三十万公里的速度传播，不需提前量，瞬发即中。
（2）摧坚能力强。激光能量高度集中，可摧毁任何坚 固材料制成的目标。
激光武器是高新技术兵器中的佼佼者之一， 它的研究时间最长，技术也最成熟。激光武器的 发展对各国的军事战略都将产生深远影响，同时 它也是最有希望把人类从当前的核恐怖中解放出 来的武器之一。激光武器需要大量的电能，在能 量储存设备难微型化（如高能电池）的问题解决 前，难以实现大规模应用。在目前的实际应用中 ，激光武器通常要和其他武器配合使用，还不能 完全取代常规武器。
美女博士造出新型激光武器领先15年激光武器这么牛能用镜子防御吗激光武器的不足之处?l在大气中使用时大气对激光能量有严重的衰减作用云雾雨雪空中烟尘对激光特性影响更大其射程和威力受到限制
光学武器
人们把光作为武器的想法可追溯到远古时代。 早在中世纪就有古希腊科学家阿基米德用聚焦 的日光点燃敌人战船的传说。
（3）灵活、无惯性，不产生后座力。因光子的静质量 为零，故激光武器不会产生普通枪炮发射时所产生的 后座力。激光武器易于迅速变换射击方向，能在短时 间内射击多个目标。
激光原理及应用ppt课件
• 加装Beam Shaping 的镜组，激光的Beam Profile由高斯光（Gaussian）改为Top Hat，制程速度可提高2-4倍以上。
ser Attenuator（激光衰减）
现有调节激光功率的方法： • 调节电流：会改变激光的光束截面（Beam Profile），会影响打出来的线宽和焦点。 • 调节频率Repetition Rate (Hz) ：会影响激光能量和刻划线宽。
(Top flat)
高斯
多元高斯
• 减少脉冲时间，高的峰值能量，更多的能量密度
Less pulse time, high peak power more energy density
能量密度=功率/频率/光斑面积
pulse
1.1uW/um=220W/20KHz/900um2
Hz
13
4.重叠率计算——Overlap
目录
一：激光产生原理 二：激光刻划原理 三：激光扫边原理
1
激光产生原理
1.激光定义：
激光的最初的中文名叫做“镭射”、“莱塞”，是它的英文名称LASER的音译，是取 自英文Light Amplification by Stimulated Emission of Radiation的各单词头一个字母组 成的缩写词。意思是“通过受激发射光扩大”。激光的英文全名已经完全表达了制造激光的 主要过程。1964年按照我国著名科学家钱学森建议将“光受激发射”改称“激光”。
• 晶体腔：产生最原始的激光（包含YAG晶体，LED光源，电源）； • 全反光镜：使光完全反射回去，增大光强度； • 半反射镜：反射75%的光，只有满足一定直线性，能量和波长的光才能通过，大约25%； • Q-Switch：分X轴和Y轴，控制激光输出能量，得到能量较强，持续时间较长的光束； • 功率计：量测输出的激光能量大小； • Shutter：控制激光输出的一个开关。
ser Attenuator（激光衰减）
现有调节激光功率的方法： • 调节电流：会改变激光的光束截面（Beam Profile），会影响打出来的线宽和焦点。 • 调节频率Repetition Rate (Hz) ：会影响激光能量和刻划线宽。
(Top flat)
高斯
多元高斯
• 减少脉冲时间，高的峰值能量，更多的能量密度
Less pulse time, high peak power more energy density
能量密度=功率/频率/光斑面积
pulse
1.1uW/um=220W/20KHz/900um2
Hz
13
4.重叠率计算——Overlap
目录
一：激光产生原理 二：激光刻划原理 三：激光扫边原理
1
激光产生原理
1.激光定义：
激光的最初的中文名叫做“镭射”、“莱塞”，是它的英文名称LASER的音译，是取 自英文Light Amplification by Stimulated Emission of Radiation的各单词头一个字母组 成的缩写词。意思是“通过受激发射光扩大”。激光的英文全名已经完全表达了制造激光的 主要过程。1964年按照我国著名科学家钱学森建议将“光受激发射”改称“激光”。
• 晶体腔：产生最原始的激光（包含YAG晶体，LED光源，电源）； • 全反光镜：使光完全反射回去，增大光强度； • 半反射镜：反射75%的光，只有满足一定直线性，能量和波长的光才能通过，大约25%； • Q-Switch：分X轴和Y轴，控制激光输出能量，得到能量较强，持续时间较长的光束； • 功率计：量测输出的激光能量大小； • Shutter：控制激光输出的一个开关。
激光技术及其应用
激光表面处理技术
激光淬火
利用激光的高能量密度对金属表面进行快速加热和冷却，从而改变其组织结构和 性能。具有提高硬度、耐磨性、耐腐蚀性等优点，广泛应用于机械制造、汽车等 领域。
激光熔覆
利用激光将合金粉末或陶瓷粉末熔化并涂覆在基体表面，形成一层具有优异性能 的涂层。具有提高耐磨性、耐腐蚀性、耐高温等优点，广泛应用于航空航天、石 油化工等领域。
液体激光器
以液体作为工作物质，具有调 谐范围宽、光束质量好等特点 。
半导体激光器
以半导体材料作为工作物质， 具有体积小、重量轻、效率高 、寿命长等优点，且易于集成
和调制。
激光束特性及参数
01
02
03
04
光束质量
衡量激光束的聚焦能力和传输 特性的重要参数，包括光束直 径、发散角、瑞利长度等。
输出功率与能量
通信质量。
05 激光技术在军事 领域应用
激光雷达侦察与目标识别
激光雷达侦察
利用激光雷达的高精度测距、测 速和成像能力，对敌方目标进行 远距离、高精度的侦察和监视。
目标识别
通过激光雷达获取的目标反射信 号，对目标进行形状、大小、距 离等参数的识别，为打击决策提 供准确信息。
激光制导武器系统
激光制导导弹
空间光通信中激光链路建立
激光发射与接收
在空间光通信中，需要在发射端 和接收端分别设置激光器和光检 测器，用于产生和接收激光信号
。
瞄准与跟踪
由于空间环境的动态变化，需要 采用精确的瞄准和跟踪技术，确 保激光束能够准确地指向目标并
保持稳定。
大气影响与补偿
空间光通信中的激光传输会受到 大气湍流、折射等因素的影响， 需要采取相应的补偿措施以提高
激光2新锐军事科技与武器PP8
图中5.9
（对应雷达定时主脉 冲） （设定近炸引爆距离） （与门一输入端） （与门另一输入端）两延迟脉冲同时到来 板书 （时差） （L）
4.5.2 距离截断型主动激光引信 弹载激光雷达收、发天线分置 时，发射 激光波束、定向接收天线的方向域 ，二 者交叉如影线区 。只有目标进入该影线 区，接收天线才能接收到目标回波，启动点火线 路。 在此区域外，回波不被接收，不会被触发爆炸 。 调整接收方向，即可变换近炸距离！
① 增加10.6μm（CO2大功率激光器波段）激光 反射片/8～12μm红外正常安全工作； ② 自适应高效衰减器 遇到强光照时，自动将它旋入对准光路遮挡； ③ 提高红外成像的图像处理能力 红外成像制导武器只在弹摄像与预存像匹配时 攻击；虽局部损坏，通过容错处理仍能判定匹配 ④ 采用多元阵列探测系统 损失少部分元仍能正常工作。 （4）红外制导（点源）装置加固 ① 增设3.8μm（激光干扰波段）激光反射片， 3～5μm点源制导波段正常工作； ② 场镜改光锥（空腔锥形体，也能聚光，但抗
② 提高光电传感器抗激光损伤能力 ⅰ）大光敏面积光电传感器/损一处仍可用； ⅱ）隐蔽保护电引线/不致熔焊脱落； ⅲ）备份探测器 。 ③ 光学系统加固 ⅰ）入射窗口采用“变色镜（涂料）”/光越强 ，透过率越低； ⅱ）遮光罩适时采用-投射源还未跟踪或还未测 距前，罩上； ⅲ）采用变视场/搜索采用大视场，跟踪采用小 视场，降低遭袭概率； ⅳ）观瞄、测距分开，分段工作/只损伤部分。 （3）红外制导（成像）装置加固
（P249图5.11） （如头尾不共用） （接收天线设计决定的） （对应设定近炸距离数值）
4.6 激光干扰与致盲器 4.6.1 概念 （1）干扰目标：敌光电器材如侦查、制导、火控、 导航、指挥、控制和通信系统中的望远镜、潜望 镜、瞄准仪、夜视仪、前视红外装置、测距机、 跟踪显示器、传感器、目标指示器、光学引信等 的光学系统即镜头，甚至人眼。 （2）干扰与致盲 ①迷惑（Distruction）：用激光照敌目标， 袭扰引敌慌乱，或将其导向错攻方向；激光干扰 。 ②致眩（Dazzl）：致敌人员眼睛短时眩晕， 无法控制武器，为己方作战行动争取有利时机。 ③致盲（Blinding）：使敌光学镜头、人眼 完全失去观测能力。
（对应雷达定时主脉 冲） （设定近炸引爆距离） （与门一输入端） （与门另一输入端）两延迟脉冲同时到来 板书 （时差） （L）
4.5.2 距离截断型主动激光引信 弹载激光雷达收、发天线分置 时，发射 激光波束、定向接收天线的方向域 ，二 者交叉如影线区 。只有目标进入该影线 区，接收天线才能接收到目标回波，启动点火线 路。 在此区域外，回波不被接收，不会被触发爆炸 。 调整接收方向，即可变换近炸距离！
① 增加10.6μm（CO2大功率激光器波段）激光 反射片/8～12μm红外正常安全工作； ② 自适应高效衰减器 遇到强光照时，自动将它旋入对准光路遮挡； ③ 提高红外成像的图像处理能力 红外成像制导武器只在弹摄像与预存像匹配时 攻击；虽局部损坏，通过容错处理仍能判定匹配 ④ 采用多元阵列探测系统 损失少部分元仍能正常工作。 （4）红外制导（点源）装置加固 ① 增设3.8μm（激光干扰波段）激光反射片， 3～5μm点源制导波段正常工作； ② 场镜改光锥（空腔锥形体，也能聚光，但抗
② 提高光电传感器抗激光损伤能力 ⅰ）大光敏面积光电传感器/损一处仍可用； ⅱ）隐蔽保护电引线/不致熔焊脱落； ⅲ）备份探测器 。 ③ 光学系统加固 ⅰ）入射窗口采用“变色镜（涂料）”/光越强 ，透过率越低； ⅱ）遮光罩适时采用-投射源还未跟踪或还未测 距前，罩上； ⅲ）采用变视场/搜索采用大视场，跟踪采用小 视场，降低遭袭概率； ⅳ）观瞄、测距分开，分段工作/只损伤部分。 （3）红外制导（成像）装置加固
（P249图5.11） （如头尾不共用） （接收天线设计决定的） （对应设定近炸距离数值）
4.6 激光干扰与致盲器 4.6.1 概念 （1）干扰目标：敌光电器材如侦查、制导、火控、 导航、指挥、控制和通信系统中的望远镜、潜望 镜、瞄准仪、夜视仪、前视红外装置、测距机、 跟踪显示器、传感器、目标指示器、光学引信等 的光学系统即镜头，甚至人眼。 （2）干扰与致盲 ①迷惑（Distruction）：用激光照敌目标， 袭扰引敌慌乱，或将其导向错攻方向；激光干扰 。 ②致眩（Dazzl）：致敌人员眼睛短时眩晕， 无法控制武器，为己方作战行动争取有利时机。 ③致盲（Blinding）：使敌光学镜头、人眼 完全失去观测能力。
激光2新锐军事科技与武器
间（时差）计算原理：
如10米（L）近炸 引信主波延时计
算：L=CΔt/2，
Δt =［2 3.33×2 = 6.66×10-8s = 66.6ns
3
4.5.2 距离截断型主动激光引信（P249图5.11） 弹载激光雷达收、发天线分置（如头尾不共用）时，发射激 光波束、定向接收天线的方向域（接收天线设计决定的），二者 交叉如影线区（对应设定近炸距离数值）。只有目标进入该影线区 ，接收天线才能接收到目标回波，启动点火线路 。 在此区域外，回波不被接收，不会被触发爆炸。 调整接收方向，即可变换近炸距离！
（3）红外制导（成像）装置加固
12
① 增加10.6μm（CO2大功率激光器波段）激光反 射片/8～12μm红外正常安全工作； ② 自适应高效衰减器 遇到强光照时，自动将它旋入对准光路遮挡； ③ 提高红外成像的图像处理能力 红外成像制导武器只在弹摄像与预存像匹配时攻 击；虽局部损坏，通过容错处理仍能判定匹配 ④ 采用多元阵列探测系统 损失少部分元仍能正常工作。
4.7.2加固己方武器，抗击敌强光 （1）微光夜视仪加固 ① 在像增强器前加快速强光保护装置（如太阳镜）
；
② 改进光电接收转换阴极涂覆工艺；
③ 增设滤光片；
④ 提高、改善光敏面性能。
（2）激光制导武器与激光测距机加固－
① 双层滤光片，坏一保一；旋转滤光片，坏一角
、好区仍可用；备份滤光片。
11
② 提高光电传感器抗激光损伤能力
4.6.3 光电传感器的被干扰与致盲 （1）光学系统的窗口玻璃龟裂、不透明。 （2）致CCD光电转换器件永久性损坏。 （3）机械物件（包括活动部件）熔损。
4.7 激光防护与对抗 由上述讨论和激光武器广泛应用，提出防护、对

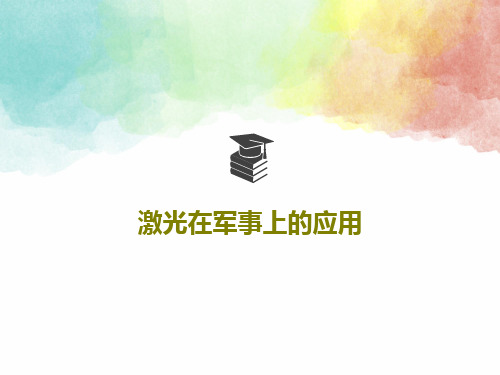

激光在军事上的应用22页PPT
拉
