2018年湖北省随州市中考物理试卷
2018年湖北省随州市曾都实验中学中考物理模拟试卷(5月份)
2018年湖北省随州市曾都实验中学中考物理模拟试卷（5月份）一、选择题（共10小题，每小题3分，满分30分）1．（3分）以下说法正确的是（）A．原子弹和氢弹都是利用可控核聚变的原理工作的B．燃煤电厂发电，其实是将煤炭中储存的远古时期的太阳能转化为电能，发电时是通过“化石能源”的消耗从而获得“二次能源”C．移动电话只能传递声音信号，不能传递图象信号D．声波和光波都能在空气中传播，可见它们都属于电磁波2．（3分）如图所示，水平地面O点两侧粗糙程度不同，物体一直受到沿水平方向3N的力F．物体经过M点开始计时，每经过相同时间，用虚线框记录物体的位置。
物体在MO 段做匀速直线运动（）A．MN段的速度大于OP段的速度B．MN段做的功等于OP段做的功C．OQ段做匀速直线运动D．OQ段受到的摩擦力大小等于F3．（3分）如图所示，水平地面上放置由同种材料制成、边长不同的M、N两个实心物体，在水平向右的拉力F作用下同时同向做匀速直线运动，若不计空气阻力，则下列判断正确的是（）A．此时M物体所受的重力与地面对它的支持力是一对平衡力B．此时N物体在水平方向受到向右的摩擦力C．若增大水平拉力F，M物体受到地面的摩擦力也会增大D．若突然撤去拉力F，在M停下前N受到水平向左的摩擦力4．（3分）小明做“研究远视眼的矫正”实验中，他把凸透镜看作眼睛的晶状体，光屏看做眼睛的视网膜，烛焰看作是眼睛观察的物体。
小明拿一个近视眼镜放在凸透镜前，光屏上出现烛焰清晰的像，如图所示。
而拿走近视眼镜则烛焰的像变得模糊，下列操作能使光屏上重新得到清晰像的是（）A．将光屏适当远离凸透镜B．将蜡烛适当远离凸透镜C．同时将光屏和蜡烛适当靠近凸透镜D．将光屏适当靠近凸透镜或将蜡烛适当靠近凸透镜5．（3分）桌面上甲、乙两个圆柱形容器中分别装有水和酒精，实心木球和实心铁球的体积相等，如图所示。
水、酒精、木球和铁球的密度分别为ρ水、ρ酒精、ρ木和ρ铁．将木球放入水中、铁球放入酒精中，静止时木球和铁球所受浮力的大小分别为F1和F2．下列判断中正确的是（）A．若ρ木＜ρ酒精＜ρ水＜ρ铁，则F1＜F2B．若ρ木＜ρ酒精＜ρ水＜ρ铁，则F1＞F2C．若ρ酒精＜ρ木＜ρ水＜ρ铁，则F1＝F2D．若ρ酒精＜ρ木＜ρ水＜ρ铁，则F1＜F26．（3分）打开冰箱门，常常能看到冷藏室内壁上有水珠，这些水珠主要是由食物中的水分经过下列哪些物态变化形成的（）A．升华、凝华B．汽化、熔化C．凝华、熔化D．汽化、液化7．（3分）小明经常与同学进行爬杆比赛，如图甲所示，在某次比赛中，小明向上爬的“速度﹣时间”图象如图乙所示，但他所受“摩擦力﹣时间”图象漏画了一部分，如图丙所示，若将之补充完整，应是图中的（）A．B．C．D．8．（3分）如图，在水平拉力F的作用下，使物体A沿水平面以速度v向右匀速运动了距离s，若物重为G，平面对物体的摩擦力为f．下列说法不正确的是（）A．有用功的功率为fv B．拉力做功的功率为3FvC．装置的机械效率为D．额外功为（3F﹣f）s9．（3分）如图所示，一直杆可绕O点转动，杠杆下端挂一重物，为了提高重物，在杆的中心，用一个始终跟杠杆垂直的力使杠杆由竖直位置慢慢转到水平位置，在这个过程中直杆（）A．始终是省力杠杆B．始终是费力杠杆C．先是省力的，转动45度角后是费力的D．先是省力的，转动30度角后是费力的10．（3分）如图甲所示，电源电压保持不变，闭合开关S，滑动变阻器的滑片P从b点滑到a点的过程中，两电压表示数随电流表示数变化的图线如图乙所示。
2018全国中考物理试题《电流和电路》试题汇编
2018全国各地中考物理试题《电流和电路》试题汇编一、单项选择题1.（2018•随州）如图所示，用毛皮摩擦过的橡胶棒接触金属箔已张开的验电器金属球，发现验电器的金属箔先闭合，后又张开，以下说法正确的是（）A．摩擦过程中创造了电荷B．验电器的金属箔开始时带负电荷C．验电器的工作原理是异种电荷相互排斥D．此过程中，瞬间产生的电流方向是从箔片流向橡胶棒2.（2018•遂宁）如图是某品牌榨汁机，为保障安全，该榨汁机设置了电源开关s 和安全开关S1．当杯体放在主机上时，S1自动闭合，此时再闭合S，电动机才能启动，开始榨汁。
下列电路图符合上述要求的是（）A．B．C．D．3.（2018•长沙）家庭厨房抽油烟机主要是由排气扇和照明灯泡组成，它们既能同时工作，又能分别独立工作，小明设计了抽油烟机的简化电路图，其中合理的是（）A．B．C．D．4.（2018•乌鲁木齐）毛皮摩擦过的橡胶棒带负电，说明摩擦过程中橡胶棒（）A．得到电子B．失去电子C．得到正电荷 D．失去正电荷5.（2018•盐城）甲、乙、丙三个轻质小球用绝缘细绳悬挂，相互作用情况如图所示，如果丙带正电荷，则甲（）A．一定带正电荷B．一定带负电荷C．可能带负电荷D．可能带正电荷6.（2018•临沂）小明家所在的小区安装了自动售水机。
售水机既可以通过刷卡闭合“感应开关”，接通供水电机取水，也可以通过投币闭合“投币开关”，接通供水电机取水；光线较暗时“光控开关”自动闭合，接通灯泡提供照明。
以下简化电路符合要求的是（）A．B．C．D．7.（2018•昆明）下列说法中，正确的是（）A．物体所带的电不是正电就是负电B．带电的物体只会吸引带异种电荷的物体C．摩擦起电就是创造了电荷D．电流方向与电子定向移动方向相同8.（2018•乌鲁木齐）高层建筑的墙体中有三根绞在一起的电线，可以用如图乙所示的“测量仪”把它们区分开。
小华将A、B连在一起时，小明将“测量仪”连接在X、Z两端，灯泡发光；小华将B、C连在一起时，小明将“测量仪”连在X、Y两端，灯泡发光。

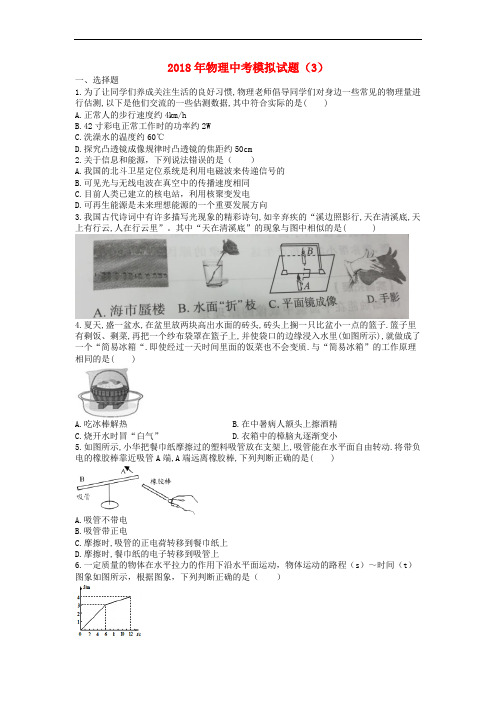

湖北省随州市物理中考物理模拟试题(3)(无答案)
2018年物理中考模拟试题（3）一、选择题1.为了让同学们养成关注生活的良好习惯,物理老师倡导同学们对身边一些常见的物理量进行估测,以下是他们交流的一些估测数据,其中符合实际的是( )A.正常人的步行速度约4km/hB.42寸彩电正常工作时的功率约2WC.洗澡水的温度约60℃D.探究凸透镜成像规律时凸透镜的焦距约50cm2.关于信息和能源，下列说法错误的是（）A.我国的北斗卫星定位系统是利用电磁波来传递信号的B.可见光与无线电波在真空中的传播速度相同C.目前人类已建立的核电站，利用核聚变发电D.可再生能源是未来理想能源的一个重要发展方向3.我国古代诗词中有许多描写光现象的精彩诗句,如辛弃疾的“溪边照影行,天在清溪底,天上有行云,人在行云里”。
其中“天在清溪底”的现象与图中相似的是( )4.夏天,盛一盆水,在盆里放两块高出水面的砖头,砖头上搁一只比盆小一点的篮子.篮子里有剩饭、剩菜,再把一个纱布袋罩在篮子上,并使袋口的边缘浸入水里(如图所示),就做成了一个“简易冰箱“.即使经过一天时间里面的饭菜也不会变质.与“简易冰箱”的工作原理相同的是( )A.吃冰棒解热B.在中暑病人额头上擦酒精C.烧开水时冒“白气”D.衣箱中的樟脑丸逐渐变小5.如图所示,小华把餐巾纸摩擦过的塑料吸管放在支架上,吸管能在水平面自由转动.将带负电的橡胶棒靠近吸管A端,A端远离橡胶棒,下列判断正确的是( )A.吸管不带电B.吸管带正电C.摩擦时,吸管的正电荷转移到餐巾纸上D.摩擦时,餐巾纸的电子转移到吸管上6.一定质量的物体在水平拉力的作用下沿水平面运动，物体运动的路程（s）～时间（t）图象如图所示，根据图象，下列判断正确的是（）A ．物体10s 时的速度大于4s 时的速度B ．0～6s 拉力对物体所做的功大于6～12s 拉力对物体所做的功C ．0～6s 拉力对物体做功的功率小于6～12s 拉力对物体做功的功率D ．0～6s 物体所受的拉力大于6～12s 物体所受的拉力7.如图所示的电路，电源电压保持不变，将滑动变阻器的滑片从中点移到端的过程中（ ）A.灯泡变暗B.电压表示数变大C.电流表示数变小D.电路总功率变小8.如图所示，是将绝缘导线缠绕在指南针上而制成的简易电流计，现将导线的两端接到电源两极，磁针发生了偏转，下列关于该装置说法不正确．．．的是（ ）A ．该简易电流计是利用电磁感应现象制成的B ．若将电源的两极对调，则磁针会反向偏转C ．若断开电路，则磁针回到原来的位置D ．若断开电路，则磁针静止时，其S 极将指向地理南极附近9.如图所示，物体在沿斜面向上拉力的作用下，从倾角为30°的斜面底端匀速拉到斜面的顶端，已知物体所受重力为G ，斜面的机械效率为75%，若物体受到的拉力和摩擦力分别用F 和f 表示，则（ ）A. 16F G = 23f G =B.23F G = 16f G =C. 23F G = 38f G = D.12F G = 23f G = 10.为验证阿基米德原理，小明将电子秤放在水平桌面上并调零，然后将溢水杯放到电子秤上，按实验操作规范将溢水杯中装满水，再用细线系住铝块并将其缓慢浸入溢水杯的水中，如图所示，铝块始终不与溢水杯接触。

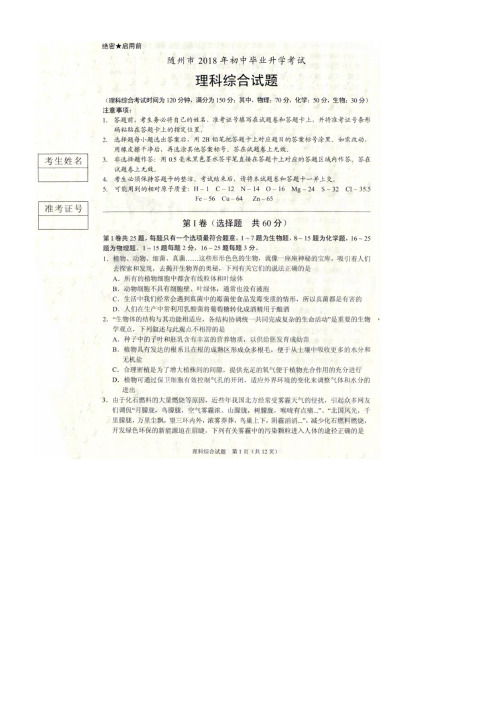

湖北省随州市2018年中考理综真题试题(扫描版,含答案)
尊敬的读者：
本文由我和我的同事在百忙中收集整编出来，本文档在发布之前我们对内容进行仔细校对，但是难免会有不尽如人意之处，如有疏漏之处请指正，希望本文能为您解开疑惑,引发思考。
文中部分文字受到网友的关怀和支持，在此表示感谢！在往后的日子希望与大家共同进步，成长。
This article is collected and compiled by my colleagues and I in our busy schedule. We proofread the content carefully before the release of this article, but it is inevitable that there will be some unsatisfactory points. If there are omissions, please correct them. I hope this article can solve your doubts and arouse your thinking. Part of the text by the user's care and support, thank you here! I hope to make progress and grow with you in the future.。
2018年湖北省随州市中考一模试卷物理
2021年湖北省随州市中考一模试卷物理一、选择题：〔每题3分，共30分〕1.〔3分〕如图为2021年北京奥运会标志性场馆之一“水立方〞，其建筑设计充分表达了“绿色奥运〞的理念，是中国建筑节能环保的典范。
以下对其屋面的局部设计解释不正确的选项是( )A.在屋面上设计临时悬挂的隔噪网，可以减弱降雨时雨滴声造成的噪音B.屋顶上设立多个自然排风机，能让建筑空间中的热量散发出去C.采用ETFE膜结构屋面能保证场馆白天大局部时间采用自然光，是因为其透光性好D.游泳池消耗的水大局部能从室内屋顶收集并反复使用，这是利用水的升华和液化形成的水循环解析：A、在屋面上设计临时悬挂的隔噪网，是为了减弱降雨时雨滴声造成的噪音。
故A不符合题意。
B、屋顶上设立多个自然排风机，目的是让建筑空间中的热量散发出去。
故B不符合题意。
C、用ETFE膜结构屋面能保证场馆白天大局部时间采用自然光，是因为其透光性好。
故C 不符合题意。
D、泳池消耗的水大局部能从室内屋顶收集并反复使用，这是利用水的液化和汽化。
故D符合题意。
答案：D2.〔3分〕?诗经•周南?中有关于斗草游戏的记载。
图中，游戏双方用a、b两根车前草互套互拉，草断一方为输。
关于斗草，以下说法正确的选项是( )A.斗草的胜负与a、b的韧性无关B.斗草时，a、b草均受到重力、弹力和摩擦力的作用C.假设b断裂，说明a对b施加的力大于b对a施加的力D.在双方相持阶段，a对b的力与b对a的力为一对平衡力解析：A、斗草的胜负与a、b的韧性有关，韧性大的，不容易断，故A错误；B、斗草时，a、b草发生了形变，受到了弹力，a、b草见存在摩擦力，a、b草还受到重力，故B正确；C、a对b施加的力大于b对a施加的力是一对相互作用力，大小相等，故C错误；D、在双方相持阶段，a对b的力与b对a的力为一对相互作用力，故D错误。
答案：B3.〔3分〕以下说法中正确的选项是( )A.近视眼镜、放大镜和照相机镜头都是凸透镜B.阳光下大树的影子是由光的折射现象形成的C.光发生漫反射时，反射角等于入射角D.猴子捞“月亮〞时，水中的“月亮〞到水面的距离等于水的深度解析：A、近视眼镜是凹透镜，不符合题意；B、大树的影子是由光的直线传播现象形成的，不符合题意；C、漫反射也遵循光的反射规律，即反射角等于入射角，符合题意；D、水中的“月亮〞到水面的距离等于月亮到水面的距离，不符合题意。
推荐-2018年随州市中考物理试题及答案 精品
随州市2018年初中毕业生升学考试化学试题答案及评分标准说明：本卷涉及化学方程式未配平、反应条件和反应物状态符号未注明可酌情扣分。
第Ⅰ卷选择题（共6题，每题只有一个选项符合题意，每题2分，共16分）11．A 12．D 13．B 14．B 15．D 16．A 17．B 18．C[中国%@*教育出~#版网]第Ⅱ卷非选择题（共6题，共34分）[来源:zzs@tep.c^o%&#m] 38．每空1分，共9分。
（1）①D ②C ③A ④B （2）①3N2②Fe2+③ Ne(3) ①2H2O2MnO22H2O+O2↑(或2KMnO△K2MnO4＋MnO2＋O2↑或2KClO3MnO22KCl＋3O2↑)△②Al+3AgNO3=3Ag+Al(NO3)339．每空1分，共4分。
[中%&^国#教育@出版网]（1）②③（2）①混合物②3CO+Fe2O3高温2Fe+3CO2③将铁片浸入硫酸铜溶液中（或将铁片浸入稀硫酸溶液中；或将铜片浸入硫酸亚铁溶液中等。
答案合理均可给分）40．每空1分，共5分。
（1）CuSO4（2）4︰1（或1︰4）（3）①Cu(OH)2△CuO+H 2O 分解反应 ②Na 2SO 4+BaCl 2=BaSO 4↓+2NaCl [来源:z@%zs~tep.^com*][或Na 2SO 4+Ba(OH)2=BaSO 4↓+2NaOH 或 Na 2SO 4+Ba(NO 3)2=BaSO 4↓+2NaNO 3 答案合理均可给分] 41．每空1分，共4分。
（1）a: 长颈漏斗 b: 锥形瓶（2）ADF 作干燥剂（干燥二氧化碳气体等，答案合理均可给分） 42．每空1分，共6分。
【猜想与假设】碳酸钙和氢氧化钙 [或CaCO 3和Ca(OH)2]【实验探究】（1）无色气体 （2）氢氧化钙 [或Ca(OH)2 ] （3）②[来源&:中@教#*网%]【反思与拓展】（1）CO 2+Ca(OH)2=CaCO 3↓+H 2O（2）反应物是否有剩余（或反应物是否反应完全等）43．共6分。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第1页（共21页） 2018年湖北省随州市中考物理试卷 一、选择题 1．（3.00分）初中物理中我们学习了很多物理量的单位，有些单位是用物理学家的名字来命名的，下列物理量、单位、物理学家成果对应错误的一项是（ ） A．力的单位是牛顿，万有引力的提出是牛顿的重要成果 B．电阻的单位是欧姆，揭示电流与电压和电阻之间的关系是欧姆的重要成果 C．电热的单位是焦耳，焦耳得出了电流通过导体发热与电流、电阻和时间的关系 D．压强的单位是帕斯卡，帕斯卡首先发现了浸在液体中的物体，受到的浮力大小等于它排开的液体所受的重力 2．（3.00分）2018年随州地区的第一场雪来得特別大，大地披上了银装，孩子们在雪地上打雪仗，好不热闹（如图所示），同时明显感觉到欢笑声比平时要小下面关于雪地里的声现象说法中正确的是（ ）
A．雪地里孩子们的欢笑声主要是由鞋的振动产生的 B．我们能区分不同孩子的声音，主要是他们音色不同 C．松散雪地增强了声波的反射 D．根据雪地的声音现象，剧院的四壁应做得光滑 3．（3.00分）近年来我国的科技发展突飞猛进，特别是信息和能源方面取得了巨大的成就。如图甲是2018年5月21日发射的一颗探测月球背面卫星“鹊桥”。图乙是我国的“小太阴工程，它就是在高温下象太阳一样发生核反应，释放核能。关于“鹊桥”和“小太阳”说法中正确的是（ ） 第2页（共21页）
A．“鹊桥”与地面之间的联系是靠电磁波 B．“鹊桥”与地面之间的联系是靠超声波 C．“小太阳”发生着核裂变 D．“小太阳的核原料是可再生的 4．（3.00分）学习了分子动理论之后，欣欣同学总结了很多生活中与分子动理论有关的现象，下列总结中不正确的是（ ） A．腌制鸭蛋就是通过扩散使盐进入蛋中 B．人造木板粘接剂中的甲醛扩散到空气中造成环境污染 C．用透明胶带揭下纸上写错的字，是因为胶带与纸之间有相互的斥力 D．“破镜不能重圆”是分子间的距离太大，作用力变得十分微弱 5．（3.00分）很多优秀学生，做笔记时都在用“思维导图”，他能将文字图形化，使于记忆和理清思路。如图是九（2）班的李强同学用“思维导图”总结光现象的应用实例，正确的是（ ）
A．（1）（2）（3） B．（1）（3）（5） C．（2）（3）（4） D．（1）（4）（5） 6．（3.00分）如图所示，用毛皮摩擦过的橡胶棒接触金属箔已张开的验电器金属球，发现验电器的金属箔先闭合，后又张开，以下说法正确的是（ ）
A．摩擦过程中创造了电荷 B．验电器的金属箔开始时带负电荷 C．验电器的工作原理是异种电荷相互排斥 第3页（共21页）
D．此过程中，瞬间产生的电流方向是从箔片流向橡胶棒 7．（3.00分）如图所示的家庭电路中，当开关都闭合时，灯L不亮，用试电笔测试插座的左、右孔，氖管都发光，电路中只有一处故障，下面有关电路图及故障的说法中错误的是（ ）
A．电能表的单位是千瓦时 B．三孔插座是为了防止用电器外壳带电发生触电事故 C．若在导线a和b之间接一个灯泡L1，则它和L是并联 D．根据测试结果，应该是m与j之间断路 8．（3.00分）当前人们的肥胖症越来越严重，很多人经常用电子体重计称自己的体重。九（3）班的小芳和同学们一起研究电子体重计，设计了如图所示的电路，电源电压U0，站人的托盘与弹簧上端的台面接触面积为S0，R0是限流电阻。没有人站在托盘上时，滑片Q在R最上端A处，滑片Q始终在AB间滑动，U0、S0、R0都是定值。当托盘中人的质量m改变时，对应人的重力G、对台面的压强P、电压表的示数U、电流表的示数I；m与G、P、U、I的关系分别为下图所示，下图中各图哪个是正确的（金属弹簧电阻不计）（ ）
A． B． C． D． 9．（3.00分）2018年5月14日，一架重庆飞往拉萨的航班，正在9800米高空以0.75马赫的速度飞行 第4页（共21页）
突然驾驶舱右座前挡风玻璃破裂脱落（如图），副驾驶徐某当时正坐在该窗口旁，曾为 军驾驶员的机长刘某沉着处置安全着陆，创造了又一航空奇迹。当时飞机外面的气压只 海平面的3成不到，气温接近﹣50°C：正常情况下，客机机舱内的气压会被控制在接近 的状态，以保证乘客的安全和舒适。马赫是速度单位，一马赫即一倍音速，音速没有绝对数值，此时音速取300m/s，以下说法正确的是（ ）
A．该飞机发生事故时，飞行速度约为225km/h，挡风玻璃破裂后，巨大的内外气压差会将副驾驶徐某“牢牢压向椅背” B．该飞机发生事故时，飞机速度约为810km/h，挡风玻璃破裂后，巨大的内外气压差会将副驾驶徐某向窗外“扯拽” C．飞机正常飞行，飞机的升力主要来自浮力，与飞行速度无关，与排开空气的重力有关 D．飞机正常飞行，升力的获得是利用了“流体压强与流速有关”的规律，流速大处压强也大 10．（3.00分）都市生活离不开电梯，如图，将电梯简化为“钢绳拉着电梯箱在竖直导轨上运动”模型。小刚同学乘坐电梯从一楼到五楼，电梯箱和人的总质量为500kg，电梯上行受到轨道摩擦力为500N，钢绳对电梯箱的拉力用T表示。电梯（底面）在A点（一楼地面）到B点（二楼地面）过程中速度在增加，用时4s：在B点到D点（四楼地面）过程中匀速运动，用时4s：在D点到E点（五楼地面）过程中速度逐渐减小，用时四楼地面4s；每层楼高3m，（g取10Nkg），下面说法正确的是（ ） 第5页（共21页）
A．电梯从A点到B点过程中，钢绳拉力T做功1.65×104J B．电梯从B点到C点过程中，钢绳拉力T做功的功率4.125×103W C．电梯从C点到D点过程中，钢绳拉力T做功的功率8.25×103W D．电梯从D点到E点过程中，钢绳拉力T=5.5×103N
二、非选择题 11．（3.00分）撑竿跳高是田径运动会中的精彩项目，如图，运动员持竿加速奔跑，借助撑竿提升运动员的高度，弃竿下落，安全着垫。试分析这一过程中包含的物理知识。示例：在运动员提升高度过程中，竿的弹性势能先增加后减少。（此例不可再用）请考生另列两条： ① ；② 。
12．（3.00分）六一儿童节，兰兰随父母到旅游景区参加山坡滑草运动。如图，兰兰坐在滑板上从草坡的滑道上迅速滑下。请将兰兰和滑板作为一个整体。画出这个整体的受力示意图（重心为O点）。 第6页（共21页）
13．（3.00分）如图ABCD是一个玻璃制品的截面图，ABC为半圆，O是圆心，△ADC为等腰直角三角形，∠ADC=90°，AD和DC为反射镜面。一束激光从空气中入射到玻璃中，光路沿PM方向（PM⊥AC）试画出该激光束经AD面反射、经DC面反射，最后从ABC圆弧面折射到空气中的光路图。（光路中直角处须标注，折射点须画出法线）
14．（3.00分）如图，将一小段铁棒弯成“U”形，用通电导线在它的左右两支上各绕上几匝，便成了蹄形电磁铁，要求小磁针静止时如图状态。请从导线P端出发，在铁棒的“左支”上绕几匝，连接上导线DE，接着在铁棒的“右支”上绕几匝，连接到导线的M端。绕线完毕后至少画一条磁感线。
15．（3.00分）小壮同学做冰加热的实验，如图甲所示，冰熔化成水直至沸腾过程中，根据实验数据绘制了图乙所示的图象。 （1）图丙中四个图形，能反映水正在沸腾的图形是 ； （2）通过实验，得出固态冰的比热容c冰，液态水的比热容c水之间的大小关系，c冰 c水（选填“大于”或“小于”或“等于”）； （3）实验还能得出冰的熔化，水的沸腾的共同点： 。 第7页（共21页）
16．（3.00分）在探究凸透镜成像规律的实验中，小王同学所在的实验小组画出了如图甲所示的物距u和像距v对应关系图象。 （1）小王实验小组所用凸透镜的焦距是 ； （2）他们认真总结了凸透镜成像的规律，发现在图乙中左边的蜡烛通过凸透镜不可能形成的像是 （选填“A、B、C、D”中的一个选项） （3）小组中小李同学，把自己的近视眼镜放在了蜡烛和凸透镜之间，如图丙，发现光屏上的像变模糊了，小李将光屏远离凸透镜移动时，像又变清晰了。小组同学讨论，如果开始放上近视眼镜后，不移动光屏和凸透镜，只移动蜡烛，要想在光屏上成清晰的像，应将蜡烛 凸透镜（选填“远离”或“靠近”）。
17．（4.00分）一个小灯泡上标着“2.2V 0.25A”，物理小组连接了如图甲的实物电路。
（1）若要求实验中将滑片P左滑灯泡变亮，将导线Q端（用笔画线代表导线）与变阻器的某个接线柱连接起来 （2）将连接好的该实物电路的电路图画在虚线框（图乙）中； （3）该小组在某次测量中电流表指针所指位置（局部放大）如图丙，则读数是： ； 第8页（共21页）
（4）该小组记录了许多组电压U、电流I对应数据，然后画出小灯泡灯丝的U﹣I曲线，图丁中符合实际的是 。
18．（4.00分）在探究杠杆平衡条件的实验中（每个钩码的重力均为G，杠杆上每格长度均为a）
（1）如图甲所示，实验前杠杆右端下沉，则可以将左端的平衡螺母向 调节（选填“左”或“右”），直到杠杆在水平位置平衡； （2）如果张三同学面对甲图状况，没有调水平平衡就匆忙进行乙图实验（弹簧测力计的挂钩钩在4格处），杠杆虽然此时水平平衡，但可以判断：2G•3a F1•4a（选填“大于或“小于”或“等于”，F1是弹簧测力计的示数）； （3）面对甲图状况，李四同学按正确的操作将杠杆调至水平平衡后，进行丙图实验，李四同学将弹簧测力计的圆环用细线系在杠杆上的4格处，向下拉钩，杠杆水平平衡时弹簧测力计示数为F2，已知弹簧测力计“圆环连同金属外壳”的重力为G0，则2G•3a= [选填“F2•4a”或“（F2+G0）•4a”或“（F2﹣G0）•4a”]。 （4）王五同学将甲图状况调节成水平平衡后，进行丁图实验（两弹簧测力计不同时使用，测力计挂钩钩在4格处），①将弹簧测力计向右下方向拉，示数为F3，力与水平方向成θ角，杠杆水平平衡； ②将该弹簧测力计的方向改为向左下方拉，示数为F4，力与水平方向成β角，杠杆水平平衡。若F3＞F4，则 θ β（选填“＞”或“=”或“＜”）。 19．（6.00分）某种智能型电饭锅，如图甲所示，有加热、保温、断电的功能。内部简化的电路如图乙所示，开关S可根据设定在“1”、“2”、“3”挡之间自动转换，某次煮饭时电功率与时间的关系如图丙所示。求：
