国际焊接工程师焊接工艺考试复习课件,IWE焊接工艺知识点总结
国际焊接工程师培训(IWE)
焊接结构设计与焊接变形
焊接结构设计
讲解焊接结构的设计原则、 强度计算和优化方法。
焊接变形
分析焊接过程中产生的变 形和应力，以及如何控制 和减小变形的方法。
焊接接头形式
介绍各种常见的焊接接头 形式及其特点和应用。
焊接质量检测与控制
焊接质量标准
介绍国际和国内焊接质量标准和相关法规。
焊接质量检测
讲解焊接缺陷的检测方法和技术，如射线检测、 超声波检测等。
促进企业技术创新
提升企业形象和品牌价值
国际焊接工程师培训(IWE)不仅培养工程师 的技能，还激发他们的创新思维，推动企 业在焊接技术领域进行持续创新。
拥有高水平的焊接工程师团队能够提升企 业的形象和品牌价值，增强客户和合作伙 伴的信任和认可。
谢谢观看
国际焊接工程师培训(IWE)的重要性
提高专业技能
通过参加IWE培训，学员可以获 得国际认可的焊接工程师资格认 证，提高自身在焊接工程领域的
专业技能和水平。
增强职业竞争力
持有IWE认证的焊接工程师在国际 工程领域具有更高的职业竞争力， 能够获得更多的职业机会和更好的 薪资待遇。
促进国际合作
IWE认证是一种国际通用的焊接工 程师资格认证，持有IWE认证的焊 接工程师能够更好地参与国际工程 项目的合作与交流。
理论教学
教授焊接基本原理、工艺流程、材料特性等理论知识，为实践操 作提供理论支持。
实践教学
通过实际操作、实验和模拟等方式，让学生亲自动手进行焊接操作， 培养实际操作能力。
结合方式
在理论教学的基础上，结合实践操作，加深学生对理论知识的理解 和应用，提高实际操作技能。
案例分析教学
案例选择
01
国际焊接工程师培训(IWE)共54页文档
焊接结构设计
结构设计基础部分
2) 支座反力计算： 平衡条件（∑H=0, ∑V=0，∑M=0）
H 0 AH N 0 N AH
V 0 Fd Av Bv 0 Av Bv Fd
MA 0
Fd
l 2
Bv
l
0
Bv
Fd 2
Av
Bv
Fd 2
1170kN
3)内力计算：
平衡条件（∑H=0, ∑V=0，∑M=0）
焊接结构设计
结构设计基础部分
问题13：焊缝可能受哪几种应力？此焊缝受那种应力？
—— σ⊥（垂直正应力）
—— σ∥（平行正应力）
—— τ⊥（垂直剪应力）
—— τ∥（平行剪应力）——焊缝承受
问题14：确定角焊缝的焊缝厚度？有哪些限定条件（按DIN18800-1）？
DIN18800T1——钢结构 min a =2.0㎜
发生低应力脆性断裂的结构上，必有裂源或应力集中点存在；脆性断裂对缺陷 和应力集中很敏感。 —— 拉应力是裂纹产生和扩展的动力，拉应力及缺陷的大小直接影响裂纹萌生和 扩展的速度；阻止裂纹扩展的主要因素是压应力和材料的塑性变形。 —— 内因，即结构抗力是预防脆性断裂的根基；外因，即载荷性质、加载速率、 环境因素等，是发生脆性断裂的条件，须同时兼顾，方能避免脆断灾害的发生！ —— 预防脆性断裂的措施（正确选择材料、正确设计合理、安排结构制造工艺、 正确使用，精心维护） 断裂力学的应用 —— 断裂力学的在于研究宏观裂纹在什么条件下，才会导致失稳扩展，引发脆性 断裂；建立裂纹尺寸与破坏应力之间的关系。这对结构安全设计、合理选材、 改进材质和施工工艺，以及制定裂纹体力学的概念标准等都有重要意义。
w.v
VZSy
Iy a
焊工考题知识点归纳总结
焊工考题知识点归纳总结
一、焊工基本知识
1. 金属和非金属材料的特性和性质
2. 焊接工艺和原理
二、焊接电路
1. 电弧焊接的工作原理
2. 电流的特性
3. 电压的特性
4. 电焊机的类型和使用方法
5. 焊接电路的保护和维护
三、焊接设备
1. 焊接机的结构和原理
2. 焊接机的参数设置和调节
3. 焊接设备的维护和保养
四、焊接材料
1. 焊接材料的种类和性质
2. 焊接材料的选择和应用
3. 焊接材料的加工和处理
五、焊接工艺
1. 火焰切割的工作原理
2. 焊接符号和图示
3. 焊接变形和残余应力
4. 焊接工艺的优化和控制
六、焊接检测
1. 焊接质量和检测方法
2. 焊接缺陷和处理方法
3. 焊接质量保证控制
七、安全生产
1. 焊接作业的安全规范
2. 焊接设备的安全使用
3. 焊接工艺的作业安全
八、焊接工程
1. 焊接工艺的应用和操作
2. 焊接工艺的设计和优化
3. 焊接工程项目管理
以上是焊工考题知识点归纳总结，希望对大家有所帮助。

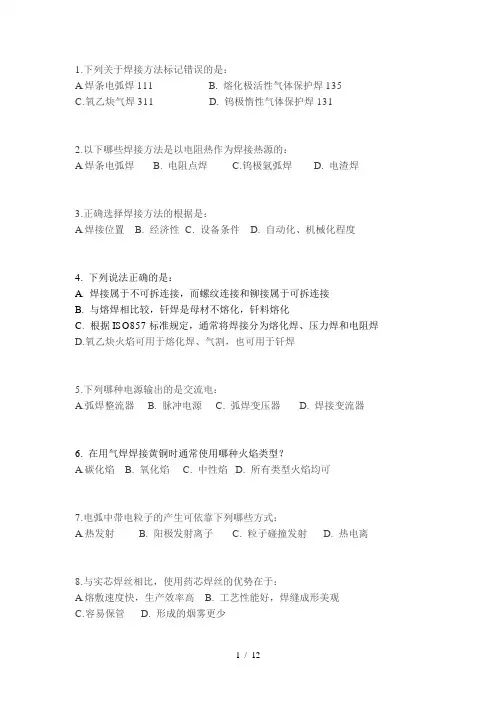

IWE工艺复习试题及复习资料要点
1.下列关于焊接方法标记错误的是：A.焊条电弧焊111B. 熔化极活性气体保护焊135C.氧乙炔气焊311D. 钨极惰性气体保护焊1312.以下哪些焊接方法是以电阻热作为焊接热源的：A.焊条电弧焊B. 电阻点焊C.钨极氩弧焊D. 电渣焊3.正确选择焊接方法的根据是：A.焊接位置B. 经济性C. 设备条件D. 自动化、机械化程度4. 下列说法正确的是：A. 焊接属于不可拆连接，而螺纹连接和铆接属于可拆连接B. 与熔焊相比较，钎焊是母材不熔化，钎料熔化C. 根据ISO857标准规定，通常将焊接分为熔化焊、压力焊和电阻焊D.氧乙炔火焰可用于熔化焊、气割，也可用于钎焊5.下列哪种电源输出的是交流电：A.弧焊整流器B. 脉冲电源C. 弧焊变压器D. 焊接变流器6. 在用气焊焊接黄铜时通常使用哪种火焰类型？A.碳化焰B. 氧化焰C. 中性焰D. 所有类型火焰均可7.电弧中带电粒子的产生可依靠下列哪些方式：A.热发射B. 阳极发射离子C. 粒子碰撞发射D. 热电离8.与实芯焊丝相比，使用药芯焊丝的优势在于：A.熔敷速度快，生产效率高B. 工艺性能好，焊缝成形美观C.容易保管D. 形成的烟雾更少9.焊条电弧焊时，产生咬边的原因是：A.焊接电流太大B. 电弧太长C. 焊接电压太低D. 焊条角度太陡10.焊条电弧焊焊条为酸性药皮时它含有下列哪些化合物？A. 石英SiO2B. 金红石TiO2C. 铁磁矿Fe3O4D. 纤维素11.下列可以作为TIG 焊用保护气体的组别是：A. ISO14175 M2B. ISO14175 CC. ISO14175 M1D. ISO14175 I12. 在什么条件下采用碱性药皮焊条焊接最合适？A. 要求焊缝表面成形较光滑时B. 对焊缝质量及韧性有较高要求时C. 要求焊缝熔深较大时D. 要求具有特别高的熔敷率时13. TIG焊时，下列哪些说法是正确的？A. Ar中加入He时，可使焊接速度得到提高B. Ar中加入He时，起弧更容易C. Ar中加入He时，可使焊缝熔深加大D. Ar中加入He时，由于熔池粘度增加，使得抗气孔性能下降14. 关于埋弧焊焊剂的说法错误的是：A.焊剂可以起保护作用B. 使用锰硅型焊剂能提高焊缝韧性C.使用氟化物碱性焊剂能提高焊缝韧性D.烧结型焊剂不易吸潮，可以不用烘干15.符号标记为ISO14341-A G 46 3 M213Sil，对此下列哪种标记的说明是正确的？A.46表示熔敷金属最低屈服强度为460N/mm2和延伸率22%B.G表示惰性气体保护焊C. M21表示保护气体D. 3Sil表示焊丝化学成份16. 脉冲MIG/MAG焊的优点是：A.设备参数调节简单B. 可用大直径的焊丝焊接小而薄的工件C.可在立焊位置、横焊位置、仰焊位置焊接D.具有低的热输入17.熔化极气体保护焊焊接时，短路过渡适用于：A.薄板的填充及盖面焊道B. 厚板的填充及盖面焊道C.中厚板的填充层及板管的根部焊缝D. 平、横焊位置的厚板角焊缝焊接18.关于埋弧焊下列哪些说法是正确的？A.窄间隙埋弧焊所需填充金属量比通常状况多B.并列双丝埋弧焊使用两个电源C、纵列双丝埋弧焊使用两个电源D.纵列双丝埋弧焊的第一个电源通常为交流电源，且常用大电流19.电阻焊时可通过何种措施来减小电极和工件表面之间的接触电阻？A.减小接触面积B. 粗糙的工件表面C. 干净的电极表面D. 改变工件厚度20.有关电阻焊，下列哪些说法是正确的？A.按照DIN1910标准规定，电渣焊是电阻焊的一种（具体来讲，它属于电阻熔化焊的一种）B.点焊时，由于两个工件之间的接触电阻远大于电极与工件之间的接触电阻，故在板之间形成熔核C.在使用同样能量电源的条件下，点焊焊接铝材和铜材时所能焊接的板厚一样D.点焊电源所供给的电能只有很小部分用到焊点的形成上（通常≤50%）21.在等离子弧焊中，高能量是如何获得的：A.使用直流反接B. 压缩电弧C.使用具有高电离能力的气体得到等离子弧D. 使用高的开路电压电源22.下列关于电子束焊说法正确的是：A.焊接速度快B. 深而窄的焊缝断面C. 变形小D. 熔深大23.电子束焊接时产生下列哪种射线A.γ射线B. X射线C.紫外线D. 超声波24.关于钎焊说法正确的是：A.钎焊过程是典型的熔化焊B. 钎焊按照钎料的熔点分为软钎焊、硬钎焊C.钎焊接头多为搭接接头D.钎焊热源多为电阻热25.关于ISO9013-231说法正确的是：A.切割面直角和斜角误差值为2mmB. 坡口表面平均粗糙度为3μmC.工件尺寸偏差等级为1级D.ISO9013仅适用于碳钢26.以下哪些不是机器人焊接的优点：A.对工件装配要求较高B.能代替人从事简单而单调重复的焊接任务，解放劳动力，提高生产率C.机器人的焊接操作有相当高的重复再现精度，可以保证焊接质量的可靠稳定D.对工人操作技术要求非常高27.关于塑料焊接说法正确的是：A．热固性塑料和热塑性塑料都可以焊接B．塑料板和管材连接可以选择热风焊、加热元件焊C．所有的塑料焊接工艺都是压力焊D．可以采用超声波焊接方法28.关于摩擦焊说法正确的是：A.摩擦焊属于塑性连接，而不是熔化连接B.惯性摩擦焊可以焊接板对接焊缝C.搅拌摩擦焊铝合金接头强度下降程度小于熔化焊铝合金接头D.摩擦焊无需填充材料29.关于激光焊说法正确的是：A.焊缝窄（0.8mm）深宽比可达40:1B. 较小焊接变形，热影响区窄C.焊接位置受限D. 可焊非金属材料30.气焊焊丝的焊接性可以由下列哪些性能反映：A.流动性B. 韧性C. 抗裂性D. 在焊接过程中的渗透性31.电阻电焊过程中，下列不是产生分流的原因：A.异种材料的焊接B. 连续点焊过程C.电极压力过大D. 工件表面清理不干净32.电阻压力焊时常用到的辅助能量及辅助材料是：A.保护气体B. 冷却水C. 填充材料D. 压缩空气33.点焊时焊核的抗剪强度与以下哪些因素有关：A.多点焊时，受焊点间的间距影响B.受焊接电流大小影响，但与焊接时间无关C.与焊接电流有关，而焊接电流的选择又与被焊材料的板厚有关D.受焊接电流大小影响，且与材料表面状况有关34.电弧喷涂可喷涂哪些材料？A.水泥B. 氧化物陶瓷C. 塑料D. 钢35.自动化焊接与全机械化焊接的差别是：A.应采用机械焊枪B. 焊机暂载率应大于50%C.工件的上料及下料也应是机械化的D. 焊接过程应为机械化过程36.关于气焊右焊法说法正确的是：A.容易焊透B. 通常在＞3mm的工件上使用C.在焊接钢时，由于对空气的保护作用不好，不能使用D.容易观察熔池37.根据国际标准，关于焊接设备的空载电压说法正确的是：A.弧焊发电机焊接的最大空载电压为113VB.在狭窄空间焊接时，焊接变压器的最大空载电压为60VC.空载电压不能超过20VD.高空、水下作业时，焊接变压器最大空载电压为80V38.有关铝及铝合金焊接，以下说法哪些是正确的：A.可使用TIG 、MIG焊接铝及铝合金，通常MIG焊可焊接的母材板厚较大B.TIG焊焊铝时首选交流电源C.TIG焊时在纯氩气中加入氦气可降低预热温度及提高焊接速度D.使用MIG焊接铝合金时必须采用交流电源39.按ISO14171-A(EN756) S 46 5FB S2Nil进行焊丝-焊剂组合埋弧焊，可获得下列性能：A.熔敷金属最小屈服强度为460N/mm2，最小延伸率20%B.所用焊丝中的锰含量为2%C.焊剂为含有较少碱性物质的熔炼焊剂D. 焊剂为氟化物-碱性40.TIG焊主要应用于：A.精密机械的焊接B. 不锈钢板和管C.有色金属及其合金D. 厚度小于1.5mm的低碳钢板41.下列哪些说法是正确的？A.被堆焊的零件种类繁多，工作条件复杂B.堆焊过程中，希望得到低的稀释率C.焊条电弧焊和等离子弧焊都可以作为堆焊方法D.堆焊时，希望熔敷速度高42.目前常用的焊接机器人编程方式有哪几种？A.自动编程B. 示教式C. 自动控制式D. 离线编程43.有关钎料的说法，下列哪些是正确的？A. 钎焊加热温度较低，对母材的组织和性能影响较小B. 硬钎料通常包括：铝基、银基、铜基、锰基等C. 钎焊接头不是很光滑，外形不美观D. 钎焊接头的强度一般达不到与母材等强度44. 对于氧-燃气切割叙述正确的是：A. 金属熔化，并从切割区去掉B. 氧气喷射到切割区产生机械作用C. 所切割的金属必须能同氧气发生剧烈的燃烧反应并放出足够的反应热D. 材料在切割区蒸发45. 与焊条电弧焊焊接工艺比较，MIG/MAG焊具有更高的生产效率，是由于：A. 自动送丝B. 使用恒压外特性C. 暂载率较高D. 更高的能量密度46. 关于克服磁偏吹的方法说法错误的是：A.可采用交流电源，而不适合采用直流电源B.移动地线的位置，使焊接电弧临近接地位置C.焊缝远离母材边缘，或朝向已焊的焊缝一侧D.可采用分段退焊47.关于暂载率，下列说法正确的是：A.国际标准中，电阻焊的工作周期为5分钟B.焊条电弧焊的额定暂载率是35%C.熔化极气体保护焊的额定暂载率为100%D.国际标准中，弧焊电源的工作周期为10分钟48.下列焊接方法属于电弧焊的是：A.电渣焊B. 激光焊C. 气电立焊D. 爆炸焊49.根据ISO2560-A(EN499)标准，药皮焊条E 42 2 MnMo RR 7 4 H10具有下列性能：A、最小屈服强度为420N/mm2B、在-20℃时的最小冲击值为27JC、厚药皮金红石焊条D、适用于在PG和PF焊接位置进行焊接50.关于电子束焊，下列说法正确的是：A.大功率电子束焊时，焊缝的深宽比通常为20:1B.使用U型坡口，焊接接头的韧性良好C.焊接后收缩较小，几乎没有角度收缩，几乎不需要焊缝加工D.不可用于异种金属的焊接51.当使用钎焊时，焊接接头在下列哪种情况下可以具有更高的性能？A.为抵抗剪应力而设计B. 为抵抗正应力而设计C.搭接长度不宜太长，否则钎料很难填满间隙，形成大量缺陷D.使用对接接头而不用搭接接头52.在使用机器人焊接时，焊接质量与下列哪些因素有关：A.工件的装配精度B. 焊接电流、焊接电压的设置C.工件的装配尺寸D. 机器人的重复性53.关于氧乙炔焊接，下列叙述正确的是：A.为保证安全，乙炔气瓶距离氧气瓶、热源的距离不能低于1mB.乙炔气瓶应特别保护不受热，因为在加热的情况下，丙酮的溶解力减弱，气瓶压力升高C.氧乙炔火焰的初始功率高D. 氧乙炔火焰的最高温度高54.下列哪些类型的塑料可以焊接？A、热塑性塑料B、弹性塑料C、不能熔化的塑料D、热固性塑料55. 下列属于焊接填充材料标准的是：A.ISO3580B. ISO14175C.ISO14174D. ISO581756.关于热喷涂，下列说法错误的是：A.在喷涂前保证母材表面的高洁净度B. 涂层与母材的塑性有很大差异C. 电弧喷涂可喷涂钢D. 火焰喷涂的涂层对冲击载荷不敏感57. 有关电渣焊，下列哪些说法是正确的？A. 电渣焊与埋弧焊类似更适于焊接中厚板，其原因是由于它与埋弧焊的焊接原理是一样的B. 按照ISO857关于焊接方法的分类，电渣焊和气电立焊一样都属于电弧熔化焊C. 电渣焊可实现环缝的焊接D. 焊接时，渣的导电性会影响焊接结果58. 埋弧焊焊剂的作用有：A. 提高电弧的导电性B. 造渣保护熔池C. 脱氧及合金化D. 提高熔滴过渡频率59. 窄间隙埋弧焊焊接方法有那些优点：A. 窄间隙埋弧焊焊接接头的冲击性能要比普通埋弧焊高B. 对设备可靠性要求高C. 能缩短焊接时间和减少焊接材料的消耗D. 对焊剂的脱渣性要求不高60. 通常情况下，气焊时下列何种板厚宜采用左焊法焊接？A. 3mmB. 5mmC. 1mmD. 2mm61. 电感在焊接回路中所起的作用是：A. 可在金属熔滴脱离后为电弧提供能量B. 当短路电压急剧下降时，因电感的存在，使得电流逐渐增大C. 在引弧时，限制短路电流D. 总是改进电源的动特性62. 关于电弧阴极、阳极的热量，叙述正确的是：A. 使用熔化的电极焊接，当电极作为阴极时，在熔解后易于放出电子，所以产生的热量比阳极少B. 使用非熔化的电极（如钨极），当电极作为阴极，加热到高温时，通过热电子发射，电子容易逸出，伴随热量变低C. 在直流反接焊中，阴极处于焊接熔池表面并被加热到高温，因此阴极不必产生更多热量D. 在直流正接焊中，阴极处于电极尖端，因此不必产生更多热量来维持熔化温度，电极尖端向电极传导的热量少63. 如何抵消磁偏吹作用？A. 重新选择焊接填充材料B. 焊接时采用交流电源，而不适合采用直流电源C. 选择较高的电弧电压D. 地线对称接在工件上64. 焊条电弧焊时，焊条中药皮的作用有：A. 为焊接熔池产生保护气体B. 为焊缝表面产生熔渣保护层C. 防止焊芯氧化D. 减少焊接应力65. TIG焊中使用氦气作为保护气体时，比使用氩气作为保护气体时有何优点？A. 引弧过程简化B. 熔池流动性增加，气孔倾向小C. 热量增加，提高焊接速度D. 电弧温度较高66. 熔化极活性气体保护焊焊接奥氏体不锈钢时，加入少量O2的作用是：A. 防止吸入进H2B. 使材料表面张力降低C. 减少材料的粘度D. 降低气体成本67. 按照ISO857气体保护焊分类方法，下列哪些方法属于熔化极气体保护焊？A. 钨极氩弧焊B. 气电立焊C. 等离子弧焊D. 二氧化碳气体保护焊68、TIG焊接铝及铝合金时，采用交流电的原因是：A. 有一半的时间可以冷却钨极，去除工件表面氧化膜B. 降低成本C.操作简单，D. 铝的熔点和电阻都比较低69. 以下哪些是粘接的特点：A. 粘接属于可拆连接方法之一B. 粘接可将不同材料连接在一起C. 整个粘接过程不受时间的影响D. 粘接接头受热的影响70. 下列切割方法能实现熔化切割的是：A、氧-乙炔火焰切割B、氧-丙烷火焰切割C、激光切割D、等离子切割。

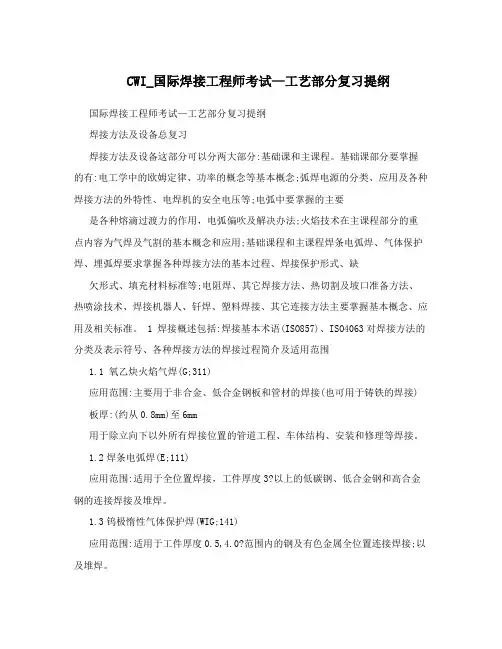

CWI_国际焊接工程师考试—工艺部分复习提纲
CWI_国际焊接工程师考试—工艺部分复习提纲国际焊接工程师考试—工艺部分复习提纲焊接方法及设备总复习焊接方法及设备这部分可以分两大部分:基础课和主课程。
基础课部分要掌握的有:电工学中的欧姆定律、功率的概念等基本概念;弧焊电源的分类、应用及各种焊接方法的外特性、电焊机的安全电压等;电弧中要掌握的主要是各种熔滴过渡力的作用，电弧偏吹及解决办法;火焰技术在主课程部分的重点内容为气焊及气割的基本概念和应用;基础课程和主课程焊条电弧焊、气体保护焊、埋弧焊要求掌握各种焊接方法的基本过程、焊接保护形式、缺欠形式、填充材料标准等;电阻焊、其它焊接方法、热切割及坡口准备方法、热喷涂技术、焊接机器人、钎焊、塑料焊接、其它连接方法主要掌握基本概念、应用及相关标准。
1 焊接概述包括:焊接基本术语(ISO857)、ISO4063对焊接方法的分类及表示符号、各种焊接方法的焊接过程简介及适用范围1.1 氧乙炔火焰气焊(G;311)应用范围:主要用于非合金、低合金钢板和管材的焊接(也可用于铸铁的焊接) 板厚:(约从0.8mm)至6mm用于除立向下以外所有焊接位置的管道工程、车体结构、安装和修理等焊接。
1.2焊条电弧焊(E;111)应用范围:适用于全位置焊接，工件厚度3?以上的低碳钢、低合金钢和高合金钢的连接焊接及堆焊。
1.3钨极惰性气体保护焊(WIG;141)应用范围:适用于工件厚度0.5,4.0?范围内的钢及有色金属全位置连接焊接;以及堆焊。
1.4熔化极气体保护焊(MSG;MIG 131/MAG 135)应用范围:适于工件厚度0.6,100mm范围内的全位置连接焊接，以及堆焊。
1.5埋弧焊(UP;12)应用范围:主要用于工件厚度8?以上的碳钢、低合金钢和高合金钢长焊缝的水平位置(包括船形位置)连接焊接;以及用带极堆焊高合金钢的堆焊层。
尤其在容器制造、钢结构、造船工业和车辆制造中获得了广泛的应用。
1.6电阻点焊(RP;21)适用于工件厚度0.5,3.0?范围内的钢板或铝板焊接。
国际焊接(IWE)工程师、技术员(IWT)培训教程06-02
三维网超声波焊接 通过（内、外）摩擦加热 S、T 高频焊接 通过电介质逸散加热 ü（薄膜）摩擦焊接 通过旋转摩擦S溶剂焊接通过单体溶剂使其在冷却状 态变成塑性，然后施加压力S、T、ü板、薄膜激光焊接 通过激光加热S、T、üS：对接接头； T：T 型接头； ü：搭接接头4、塑料焊接设备见德国焊接学会规程DVS2207T3〈热塑性塑料板、管的热风焊〉。
4.1热风焊设备1）手工热风焊接设备所谓热风焊就是将热风作为热源（见图3）。
图4 挤压式热风焊机（送丝）a ：焊接气体b ：热气c ：隔热体d ：可更换的电加热体e ：连接导线f ：喷气咀g ：马达图3 手工热风焊接2） 机械热风焊接设备机械热风焊接设备用热风作为热源，也称挤压式焊接设备。
（图4）见德国焊接学会规程DVS2209T1部分《挤压焊工艺注意事项》。
1、 马达2、 焊丝3、 送丝机构4、 挤出器5、 熔化室6、 焊接压头7、 加热咀8、 空气加热器4.2加热元件焊接设备1）加热板式焊接设备德国焊接学会规程DVS2207T1《PEHD 管、板加热元件焊接》规定了加热板式焊接方法。
加热板为焊接热源。
加热板焊机主要由恒温电加热板（温度最高可达270℃）、双面电动平整切削刀、对中固定支架、压力装置等部分组成。
2）承插式焊接设备承插式焊接设备以加热凸凹套模为加热元件提供焊接热源用于管道焊接(图5)。
三维网图5承插式手工焊加热元件3）热丝套筒式焊接设备热丝套筒式焊接设备的铜线圈通电后产生焦耳效应，使电热丝发热为热源。
该设备主要由电源控制箱、热丝套筒和固定支架等组成，用于管道焊接（图6）。
图6 热丝套筒式焊机4.3超声波焊接设备超声波焊接设备的主要组成部分：① 超声波发生器；②声波传递压头；③振动声波极和转换器④底座；⑤压力机；⑥控制装置超声波垂直振动范围：m μ10± 振动频率22KHz图7 超声波焊接设备构造德国标准DIN1320/4规定了听觉可辨认的噪音为16HZ ～16KHZ 之间。
焊接基础知识培训(图文并茂详细全面)课件
1 2
严格控制焊接参数
如电流、电压、焊接速度等，确保在工艺范围内 。
选用合适的焊接材料
根据母材的化学成分和力学性能选择合适的焊接 材料。
3
焊前准备和焊后处理
清除焊缝周围的杂质，进行焊后热处理和无损检 测。
焊接在未来的应用前景
航空航天领域
高强度轻质材料的焊接需求持续增长，如钛合金和复合材料。
汽车工业
管对接焊缝焊接实例
总结词
管对接焊缝是将管道连接在一起的重要焊接形式，需要掌握一定的操作技巧和注意事项 。
详细描述
管对接焊缝焊接实例包括准备焊缝、选择合适的焊接方法和操作技巧。在准备焊缝阶段 ，需要清理管内和管外的杂质，调整管子的位置和角度。在选择焊接方法时，可以根据 管子的材质、直径和壁厚等因素进行选择，如手工电弧焊、气体保护焊等。在操作技巧
板对接焊缝焊接实例
总结词
板对接焊缝是常见的焊接形式，主要应用于平板或薄板的连接。
详细描述
板对接焊缝焊接实例包括准备焊缝、焊接操作和焊后处理三个步骤。在准备焊缝阶段，需要清理焊缝区域，调整 焊缝间隙和定位焊接点。在焊接操作阶段，可以采用手工电弧焊、气体保护焊等焊接方法进行焊接。焊后处理包 括检查焊缝质量、清理焊渣和进行必要的补焊。
等。
焊接过程控制
通过焊接工艺评定和焊接过程监 控，确保焊接质量的稳定性和可
靠性。
焊接缺陷及其防止措施
焊接缺陷类型
了解常见的焊接缺陷类型，如气孔、夹渣、未熔合和裂纹等。
防止措施
针对不同的焊接缺陷，采取相应的防止措施，如选择合适的焊接材 料、优化焊接参数和加强焊接过程控制等。
返修与补焊
对于已出现的焊接缺陷，应进行返修或补焊，并确保返修和补焊的 质量符合要求。
国际焊接工程师(IWE)工艺部分口试
工艺部分口试题1、有关焊接方法名称、定义与分类方面国际上标准有那些，其主要内容有那些？2、ISO4063标准的内容是什么，在那些方面有应用？3、可用于火焰切割气焊的可燃气体有那些，各有那些特点？4、氧乙炔火焰有什么特点，有几种火焰形式，以及应用于什么场合？5、有关气焊焊丝的标准是那些，在标准中，用那些指标反应气焊焊丝的焊接性？6、有关焊接填充材料的国际及欧洲标准有那些？各自分别是什么？7、焊接电源怎样分类？焊条电弧焊、TIG、MAG、MIG等焊接方法各用哪种电源？8、焊条电弧焊、TIG、MAG、MIG焊对焊接电源外特性有那些要求？焊接电压和引弧电压为多少？9、焊条药皮的作用？并对比与自保护药芯焊丝（条）的区别。
10、论述“R”“B”“A”“C”型焊条的突出特点？11、对比焊条电弧焊填充材料标准ISO2560-A(EN499)ISO18275-A(EN757)ISO3581-A(EN1600)在标记方面的区别？12、TIG焊时，正、负极方面有什么不同？直流正极性、负极性、交流焊接时分别适用那些材料？13、介绍ISO14175(EN439)的标准的主要内容。
不同种类气体的主要特性，及焊接不同材料时使用那些气体保护，以及对焊接熔深等带来的影响？14、MAG、MIG焊中，何种条件下使用何种过渡形式？15、脉冲MAG、MIG焊优缺点？16、如何选择MAG、MIG焊的干伸长度，干伸长度过短、过长的影响？17、埋弧焊中，并列双丝、纵列双丝、带极、窄间隙埋弧焊的优点？18、ΔU、ΔI调节的基本原理，及其作用？19、热喷涂的方法有那些，各自特点？20、堆焊时常用的合金系统有那些？21、与连接焊比较堆焊有何特点？与热喷涂比较堆焊有何特点？22、埋弧焊常用的焊接板厚，位置及填充材料？23、右焊法（气焊）特点及适应性？24、DIN1910的具体内容？25、CO2有几种过渡形式？26、S355、S460、S690可选择的焊材？27、CO2、Ar保护焊对焊缝形态影响？28、焊条电弧焊的原理与埋弧焊有何不同？29、塑料焊原理？30、塑料的分类及可焊的塑料种类？31、塑料可用的焊接方法？典型规范是什么？32、点焊时，考虑抗扭强度及分流作用，如何选择焊点数？33、哪种堆焊方法的稀释率低一些？34、何种材料可以进行火焰切割，何种切割方法可以实现熔化切割？工艺部分口试题答案1、ISO4063 焊接方法的数字标记DIN1910 焊接方法的分类、定义、名称，主要T1、T2、T4、T5。
