ht1621液晶显示驱动原理及程序
Ht1621液晶显示驱动使用说明 1． 概述 HT1621是128点内存映象和多功能的LCD驱动器，HT1621的软件配置特性使它适用于多种LCD应用场合，包括LCD模块和显示子系统。用于连接主控制器和HT1621的管脚只有4或5条，HT1621还有一个节电命令用于降低系统功耗。 在虎风所做的这个系统中ht1621用于驱动一个静态的LCD液晶显示器。液晶显示的方式分为静态显示和动态显示。静态与动态的区别在于静态显示是持续供电的，而动态显示是利用人的视觉停留效果，快速扫描数码管各个段，让人在视觉上感觉到数码管是同时显示的。 2． HT1621接线原理图
3． 静态LCD结构图 4． 几个曾经纠结的概念 Time base：时基，即时间基准，可以用来输出，作为外部时钟的时间基准。 占空比：将所有公共电极（COM）各施加一次扫描电压的时间叫一帧,单位时间内扫描多少帧的频率叫帧频,将扫描公共电极（COM）选通的时间与帧周期之比叫占空比。通常占空比等于公共电极数N的倒数,即1/N。这就是说假如你要驱动4个液晶，就需要4个COM，那么你的占空比就要设定为1/4。 偏压比：指的是液晶的偏压系数，可以看看专业技术文章，偏压目的是克服交叉效应，通过把半选择点与非选择点的电压平均，适度提高非选择点的电压来抵消半选择点上的一部分电压，使半选择点上的电压下降，从而提高显示对比度；最终行半选择点和非选择点上的电压均为显示电压的1/a，1/a就称为偏压系数，也称为偏压。此方法称为1/a偏压的平均电压法，简称为1/a偏压法。 VLCD(LCD驱动电压): LCD的驱动电压为加在点亮部分的段电压与公共电压之差(峰-峰值)。 5． 关于RAM地址映射的概念 为了这个问题困扰了很久，虎风太愚钝啦…… Ht1621有一个32*4的LCD驱动，映射到32*4的RAM地址。 上图中写命令101后面跟6位RAM地址，那么这个地址是如何确定的呢？其实说白了也很简单，RAM地址就是SEG的序号。我们要点亮一段液晶管需要给他提供一个电平，而这个电平是由SEG管脚提供的，SEG管脚电平的输出又取决于对应RAM地址中的值。 驱动一个8段数码管的顺序是A,B,C,D,E,F,G,DP，我们认为前面LCD结构图中的数码管3为我们要显示的低位，那么连接原理图中A3的是SEG12，我们就说此时的RAM地址为0b001100，连接B3的是SEG11,对应的RAM地址为0b001011,依次类推，第一个数码管的所有地址为： 0b001100,0b001011,0b001010,0b001001,0b001000,0b001101,0b001110,0b000111//DP2; 其余地址类似，在此不再解释。 6． 程序 Unsigned char LCD_ADD[]={0b00001100,0b00110100,0b00010100,0b00100100,0b00000100,0b00101100,0b00011100,0b00111000,0b00000010,0b00111100,0b00011000,0b00101000,0b00001000,0b00100010,0b00010010,0b00110000,0b00001010,0b00110010,0b00010000,0b00100000,0b00000000,0b00101010,0b00011010};
void HT1621_Dis_Char(unsigned char d,unsigned char d_loca) { unsigned char j; unsigned char seg_cnt=8 ; if (d_loca==(HT1621_DATA_NUM-1)) seg_cnt=7; //送3位模式码101及6位首地址000000 0b000000101 for (j=0; j { HT1621_PORT&=~_BV(HT1621_CS); HT1621_Send_Bits(0x05,3); //送写命令代码101，高到低 HT1621_Send_Bits(LCD_ADD[d_loca*8+j],6); //送每段对应的地址 HT1621_Send_Bits(d&0x01,4); //送数据，com0对应的低位，低到高 d=d>>1;//右移位 HT1621_PORT|=_BV(HT1621_CS); } }
/*=========显示小数点========= 输入参数：Poi_loca,为小数点的位置（0是第一位，1是第二位) */ void HT1621_Pri_Point(unsigned char Poi_loca) { unsigned char seg_cnt=8; if (Poi_loca<2) { HT1621_PORT&=~_BV(HT1621_CS); HT1621_Send_Bits(0x05,3); //送写命令代码101 HT1621_Send_Bits(LCD_ADD[Poi_loca*seg_cnt+7],6); //送点对应的地址 //送数据 HT1621_Send_Bits(1,4); HT1621_PORT|=_BV(HT1621_CS); } } /******************************************************** =======显示INT型数据 dat--待显示数据 ********************************************************/ void HT1621_Print_onlyInt(unsigned long dat) { unsigned char i; unsigned char data[HT1621_DATA_NUM]; if (dat>=HT1621_DATA_max) dat=dat%HT1621_DATA_max; for(i=0;idata[i]=LCD_CODE[HT1621_NoPrint_Loc];//初始化为不显示 if(dat<10) data[0] = LCD_CODE[(unsigned char) (dat)]; //个位数 else if(dat<100) {data[1] =LCD_CODE[(unsigned char) (dat/10)]; data[0] =LCD_CODE[(unsigned char) (dat%10)] ;} //十位数 else { data[2] =LCD_CODE[(unsigned char) (dat/100%10)]; data[1] =LCD_CODE[(unsigned char) (dat/10%10)] ; data[0] =LCD_CODE[(unsigned char) (dat%10)]; } //百位数 for(i=0;i函数HT1621_Dis_Char HT1621_Dis_Char(data[i],i); } /*********************************************************/ //打印INT型数据 //dat--待显示数据 //chk--显示的数据位数： 0--关闭 1~3时，显示对应的数据；大于3时只显示3位；（从左到右） //point_loc--显示的小数点的位置：0以及大于2时：不显示小数点；1-显示第1个，2-显示第2个；（从左到右） /*********************************************************/ void HT1621_Print_Int(unsigned long dat,unsigned char chk,unsigned char point_loc) { unsigned char i; unsigned char data[HT1621_DATA_NUM];
//chk为0，则屏幕不显示 for(i=0;iLCD_CODE[HT1621_NoPrint_Loc];
if(chk>0) {data[0] = LCD_CODE[(unsigned char) (dat%10)]; dat=dat/10; } if(chk>1) {data[1] = LCD_CODE[(unsigned char) (dat%10)]; dat=dat/10; } if(chk>2) {data[2] = LCD_CODE[(unsigned char) (dat%10)]; } //显示小数点 if (point_loc==1) data[0]|=0x80; else if (point_loc==2) data[1]|=0x80; //从低位到高位，调用显示每个数的函数HT1621_Dis_Char for(i=0;i HT1621_Dis_Char(data[i],i);
} /*********************************************************/ //送d_count位数据d;从低位开始送 /*********************************************************/ void HT1621_Send_Bits(unsigned char d, unsigned char d_count) { unsigned char j;
for (j=0; j{
HT1621_PORT&=~_BV(HT1621_WR); //wr置低; HT1621_Delay(50);
if (d & 0x01==1) //置数据位; { HT1621_PORT|=_BV(HT1621_DATA); //data置0 } else { HT1621_PORT&=~_BV(HT1621_DATA); //data置1 } HT1621_PORT|=_BV(HT1621_WR); //wr置高; HT1621_Delay(50); d =(d>>1); //右移位

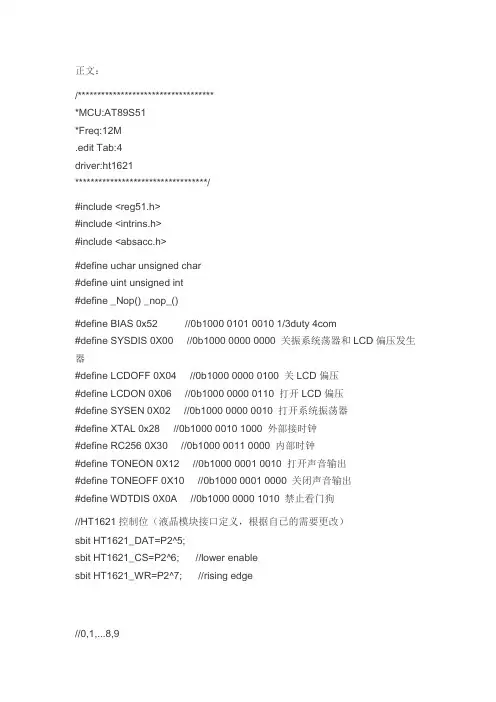

HT1621_C51驱动
正文：/************************************MCU:AT89S51*Freq:12M.edit Tab:4driver:ht1621**********************************/#include <reg51.h>#include <intrins.h>#include <absacc.h>#define uchar unsigned char#define uint unsigned int#define _Nop() _nop_()#define BIAS 0x52 //0b1000 0101 0010 1/3duty 4com#define SYSDIS 0X00 //0b1000 0000 0000 关振系统荡器和LCD偏压发生器#define LCDOFF 0X04 //0b1000 0000 0100 关LCD偏压#define LCDON 0X06 //0b1000 0000 0110 打开LCD偏压#define SYSEN 0X02 //0b1000 0000 0010 打开系统振荡器#define XTAL 0x28 //0b1000 0010 1000 外部接时钟#define RC256 0X30 //0b1000 0011 0000 内部时钟#define TONEON 0X12 //0b1000 0001 0010 打开声音输出#define TONEOFF 0X10 //0b1000 0001 0000 关闭声音输出#define WDTDIS 0X0A //0b1000 0000 1010 禁止看门狗//HT1621控制位（液晶模块接口定义，根据自已的需要更改）sbit HT1621_DAT=P2^5;sbit HT1621_CS=P2^6; //lower enablesbit HT1621_WR=P2^7; //rising edge//0,1,...8,9uchar codeHt1621Tab[]={0xf5,0x05,0xb6,0x57,0x53,0xd3,0xf3,0x85,0xf7,0xd7}; //13_LED 0,1...8,9uchar codeHt1621Tab1[]={0xeb,0x0a,0xad,0x8f,0x4e,0xc7,0xe7,0x8a,0xef,0xcf}; //uchar data DispBuffer;//delay usvoid Delay(uchar us) //5,7,9{while(--us);}//delay msvoid DelayMS(uint iMs){uint i,j;for(i=0;i<iMs;i++)for(j=0;j<65;j++) Delay(1);}//完成写一个命令包括头(100)void Ht1621WrCmd(uchar ucTmpCmd){uchar data i,ucCmdByte=0x80;HT1621_CS=0;_Nop();_Nop();for (i=0;i<4;i++){if (ucCmdByte&0x80) HT1621_DAT=1;else HT1621_DAT=0;HT1621_WR=0;_Nop();_Nop();HT1621_WR=1;_Nop();ucCmdByte<<=1;}for (i=0;i<8;i++){if (ucTmpCmd&0x80) HT1621_DAT=1; else HT1621_DAT=0;HT1621_WR=0;_Nop();_Nop();HT1621_WR=1;_Nop();ucTmpCmd<<=1;}HT1621_CS=1;_Nop();_Nop();}//写命令+地址void Ht1621WrDataCmd(uchar ucAddr) {uchar data i,ucDataCmd=0x05; //101 ucDataCmd<<=5;for (i=0;i<3;i++){if (ucDataCmd&0x80) HT1621_DAT=1; else HT1621_DAT=0;HT1621_WR=0;_Nop();_Nop();HT1621_WR=1;_Nop();ucDataCmd<<=1;}ucAddr<<=2;for (i=0;i<6;i++){if (ucAddr&0x80) HT1621_DAT=1; else HT1621_DAT=0;HT1621_WR=0;_Nop();_Nop();HT1621_WR=1;_Nop();ucAddr<<=1;}}//完成写一个字节数据void Ht1621WrByte(uchar ucTmpData) {uchar data i;for (i=0;i<8;i++){if (ucTmpData&0x80) HT1621_DAT=1; else HT1621_DAT=0;HT1621_WR=0;_Nop();HT1621_WR=1;_Nop();ucTmpData<<=1;}}void CPU_Init(){P0=0XFF; //inputP1=0xf8;P2=0XFF;P3=0XFF;}void Ht1621_Init(){HT1621_CS=1;HT1621_WR=0;HT1621_DAT=1;DelayMS(2000); //延时使LCD工作电压稳定Ht1621WrCmd(BIAS);Ht1621WrCmd(RC256); //使用内部振荡器Ht1621WrCmd(SYSDIS);Ht1621WrCmd(WDTDIS);Ht1621WrCmd(SYSEN);Ht1621WrCmd(LCDON);}void main(){uchar data i;CPU_Init();Ht1621_Init(); //上电初始化LCDwhile(1){for (i=0;i<10;i++){HT1621_CS=0;Ht1621WrDataCmd(4); //往RAM的地址4写数据这里的参数范围为:0-31Ht1621WrByte(Ht1621Tab[i]);HT1621_CS=1;DelayMS(2000); //2S}}}。
HT1621B 的驱动程序---AVR
#define #define
S12_ON S12_OFF
(SIGN2|=0x40) //标志 S12,摄氏度标志 (SIGN2&=0xbf)
#define #define
#define #define
#define #define
#define #define
#define #define
S4_ON S4_OFF
}
/**-------------------------------------------------------------------------
Name: Write_1621(送数据和命令程序)
---------------------------------------------------------------------------*/
CS1;
}
/**------------------------------------------------------------------------Name: all_off(清除 1621 显示)
---------------------------------------------------------------------------*/
Name: LCDon(初始化 1621) *****************************************************************************/ void LCDoff(void) {
SendCmd_1621(LCD_off); } /****************************************************************************
HT1621中文使用说明
特性
操作电压 LCD 电压 2.4V~3.3V 3.6V~4.9V
低操作电流 3V 时小于 3uA 外部 32.768kHz 晶振 可选择 1/2 或 1/3 偏置 内部时基频率源 两个可选的蜂鸣器频率 2KHz 或 4KHz 片内电容型偏置充电泵 时基或 WDT 溢出输出 8 种时基或 WDT 选择 32 4 LCD 驱动器 4 位显示 RAM 片内 32 1/2, 1/3 或 1/4 占空比的 LCD 应用
ab=00 ab=01 ab=10
命令格式 HT1620 可通过软件设定进行配置 有两种模式命令对 HT1620 进行配置和传输 LCD 显示数据 HT1620 的配置模式成为命令模式 LCD 配置命令 修改-写操作 READ WRITE READ-MODIFY-WRITE COMMAND 它的命令模式 ID 为 100 命令模式包含了系统配置命令 系统频率选择命令 而数据模式则包含读 写和读音调频率选择命令 定时器/WDT 设定命令和操作命令 模式 数据 数据 数据 命令 ID 110 101 101 100
焊盘排列
芯片尺寸 142
141 (mil)2
* IC 的衬底应当连接到 PCB 板上的 VDD
3
焊盘坐标
单位
mil
焊盘描述
焊盘编号 2 3 4~7 8~39 40 焊盘名称 VO15N VEE COM0~COM3 SEG0~SEG31 CS O O I I/O O 描述 半压电路输出管脚 倍压电路输出管脚 LCD 公共输出端 LCD 段输出 带上拉电阻的片选输入 低电平 41 RD I 当 CS 为高电平时 对 HT1620 数据 和命令的读/写被禁止 串口电路也处于复位状态 如果 CS 为 则读/写功能使能 HT1620 内部 RAM 的数据在 RD 带上拉电阻的读时钟输入 在下一个上升沿将数据锁存 42 43 44 45 46 47 48 49, 50 51, 1 WR DATA VSS OSCO OSCI VDD IRQ BZ, BZ CC1, CC2 O O I O I 电源 时基或 WDT 溢出标志 外部电容管脚 4 NMOS 开漏输出 三态输出缓冲器 I I/O 带上拉电阻的写时钟输入 DATA 线上的数据在 WR 信号的上 升沿锁存到 HT1620 带上拉电阻的串行数据输入/输出 地 OSCI 和 OSCO 连接 32.768kHz 晶振 用于产生系统时钟
HT1621中文使用说明
信号的下降沿输出 输出的数据出现在 DATA 线上 主控器可
2kHz 或 4kHz 音调频率输出
供倍压电路和半压电路使用
极限参数
电源电压 ......................................... -0.3V~3.6V 输入电压 ......................................... VSS-0.3V~VDD+0.3V 保存温度 ......................................... -50 工作温度 ......................................... -25 ~125 ~75
DC 特性
符号 VDD IDD ISTB VIL VIH IOL1 IOH1 IOL2 IOH2 IOL3 IOH3 RPH * 空载 参数 操作电压 操作电流 待机电流 低电平输入电压 高电平输入电压 DATA,BZ,BZ,IRQ DATA,BZ,BZ LCD 公共端灌电流 LCD 公共端拉电流 LCD 段灌电流 LCD 段拉电流 上拉电阻 3V 3V 3V 3V 3V 3V 3V 3V 3V 3V 3V 空载* 空载* DATA,WR,CS,RD DATA,WR,CS,RD VOL=0.3V VOH=2.7V VOL=0.3V VOH=2.7V VOL=0.3V VOH=2.7V DATA,WR,CS,RD CS=WR=RD=高电平 2.4 0.8 -0.6 80 -70 70 -30 40 1.6 -1.2 150 -120 140 -60 80 150 测试条件 VDD 条件 最小 2.4 2 1 典型值 最大 3.3 3 5 1 3.0 单位 V uA uA V V mA mA uA uA uA uA kΩ
ht1621中文资料
SD0432 中集成了一个简单的声音发生器，此发声器可输出一对不同的驱动信号至 BZ 和 BZ 以产生单音，执 行 TONE 4K 与 TONE 2K 命令，可选择两个不现的音频输出，即 4KHZ 与 2KHZ 这两个频率，TONE ON 及 TONE OFF 命令可打开或关闭语音输出，语音输出 BZ 和 BZ，是一对不同的带驱动蜂鸣器。当系统关闭或语音输出被禁止时， BZ 及 BZ 将处于低电平状态。
命令 LCD OFF 是通过关闭 LCD 偏压发生器来关闭 LCD 显示器。反之，LCD ON 则启动 LCD 显示。BIAS COM 是与
LCD 屏面相关命令。使用 LCD 相关命令，SD0432 可与绝大多数类型的 LCD 屏面兼容。
3. 6 命令格式
SD0432 可由 S/W 设置来配置。有两种命令模式分别用来配置 SD0432 和传送 LCD 显示数据。配置 SD0432 的命
令模式（普通模式）识别码为 100，此命令模式由系统配置命令、LCD 配置命令、音频选择命令、定时器/看门狗
定时器设置命令及操作命令组成。另一方面，数据模式包括 READ、WRITE 及 READ-MODIFY-WRITE 操作。下表为数
据模式及命令模式识别码：
com 操
作
. READ
s WRITE
le RAM 中的数据由 READ、WRITE 以及 READ-MODIFY-WRITE 指令进行存取，下图为由 RAM 控制 LCD 的映象图。
e SEG
COM
COM3
COM2
COM1
COM0
六位地址（A5，A4…A0）
. SEG0
0
ww SEG1
1
w SEG2
HT1621中文资料
插口号
25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48
X
58.14 58.14 58.14 58.14 58.14 58.14 58.14 58.14 55.55 48.92 42.29 35.66 29.03 22.40 15.77 9.14 2.42 -4.21 -10.84 -17.47 -24.10 -30.73 -38.17 -45.39
广州周立功单片机发展有限公司 Tel 020 38730976 38730977 Fax:38730925
系统结构 显示内存 RAM 静态显示内存 RAM 以 32 4 位的格式储存所显示的数据 RAM 的数据直接映象 到 LCD 驱动器 可以用 READ WRITE 和 READ-MODIFY-WRITE 命令访问
概述 HT1621 是 128 点 内存映象和多功能的 LCD 驱动器 HT1621 的软件配置特性使它适 用于多种 LCD 应用场合 包括 LCD 模块和显示子系统 用于连接主控制器和 HT1621 的管 脚只有 4 或 5 条 HT1621 还有一个节电命令用于降低系统功耗
HT1621 LCD液晶显示驱动IC
HT1621 LCD液晶显示为HT品牌IC,是一款存储器映射和多功能 LCD 控制/ 驱动芯片。
该芯片显示模式有 80 点 (20×4) 或128 点 (16×8)。
HT1621 的软件配置性使得它适用于多种 LCD 应用，包括 LCD 模块和显示子系统。
HT1621 通过双线双向 I2C 接口与大多数微处理器 / 微控制器进行通信。
应用领域主要用于：电表, 水表,气表,热能表, 家用电器,游戏机,电话机, 消费类电子产品.
产品特性
●工作电压：2.4 ~ 5.5V
●内部 32kHz RC 振荡器
● Bias：1/3 或 1/4；Duty：1/4 或 1/8
●带电压跟随器的内部 LCD 偏置发生器
● I2C 接口
●两个可选 LCD 帧频率：80Hz 或 160Hz
●多达 16×8 位 RAM 用来存储显示数据
●显示模式：
– 20×4 模式：20 SEGs 和 4 COMs
– 16×8 模式：16 SEGs 和 8 COMs
●多种闪烁模式
●读 / 写地址自动增加
●内建 16 级 VLCD 电压调整电路
●低功耗
●提供 VLCD 引脚用来调整 LCD 工作电压
●采用硅栅极 CMOS 制造工艺
封装形式有：LQFP44，SSOP48，LQFP48，DIP28，DICE裸片。
另外可以定制COB邦定片，或其他特殊规格封装。
液晶显示技术HT1621的应用(C语言)
HT1621的应用（C语言）#include <reg51.h>#include <intrins.h>#include <stdio.h>#define uchar unsigned char#define uint unsigned int#define nop() _nop_()#define BIAS 0X29 /*1/3偏压比，四个公共口*/#define RC256 0X18 /*系统时钟源，片内RC振荡器*/ #define SYSTEN 0X01 /*打开系统振荡器*/#define LCDON 0X03 /*打开LCD偏压发生器*/sbit CS =P1^0;sbit W =P1^1;sbit DAT=P1^2;/*0～9的段码*/uchar code Disp_NUM[]={0xED,0x60,0xA7,0xE3,0x6A,0xCB,0x4F,0xE0,0xEF,0xEB};void Init(void);void Int1621(void);void Display(void);void CMD_mode(void);void Set_Adr(uchar address); /*设置地址*/void Sent_Bnb(uchar Bytedat,n); /*送一个字节的n位*/ void Delayms(uint i);void Init(void){CS=1;W=1;DAT=1;CS=0;}void Int1621(void){CMD_mode();Sent_Bnb(SYSTEN,9);Sent_Bnb(RC256,9);Sent_Bnb(BIAS,9);Sent_Bnb(LCDON,9);}void Display(void){uchar h,i;for(h=0;h<9;h++){Set_Adr(0x00);for(i=0;i<16;i++) Sent_Bnb(*(Disp_NUM+h),8); }}void CMD_mode(void){Sent_Bnb(0x80,3);}void Set_Adr(uchar address){Sent_Bnb(0xa0,3); /*模式设置位*/ address<<=2;Sent_Bnb(address,6);}void Sent_Bnb(uchar Bytedat,n){uchar temp;for(temp=0;temp<n;temp++){W=0;nop();nop();if(Bytedat>0x80) DA T=1;else DAT=0;W=1;Bytedat<<=1;nop();}}void Delayms(uint i){uint temp;while((i--)!=0){for(temp=1000;temp!=0;temp--); }}void main(void){Init(); /*初始化*/Int1621();Init(); /*模式转换*/while(1){Display(); }}。
HOLTEK HT1621 LCD驱动器驱动器驱动器驱动器
系统结构
显示内存 RAM 静态显示内存 RAM 以 32 4 位的格式储存所显示的数据 RAM 的数据直接映象 到 LCD 驱动器 可以用 READ WRITE 和 READ-MODIFY-WRITE 命令访问
RAM 映象图
系统振荡器 HT1621 系统时钟用于产生时基/看门狗定时器 WDT 时钟频率 LCD 驱动时钟和声 音频率 片内 RC 振荡器 256KHz 晶振(32.768KHz)或一个外接的由软件设定的 256KHz 时钟可以产生时钟源 系统振荡器配置图参见下图 执行 SYS DIS 命令可以停止系统时钟 和 LCD 偏压发生器工作 SYS DIS 命令只适用于片内 RC 振荡器或晶振 当系统时钟停止 工作时 LCD 将显示空白 时基/看门狗定时器功能也将失效
插口号
25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48
X
58.14 58.14 58.14 58.14 58.14 58.14 58.14 58.14 55.55 48.92 42.29 35.66 29.03 22.40 15.77 9.14 2.42 -4.21 -10.84 -17.47 -24.10 -30.73 -38.17 -45.39
WRITE 脉冲输入 接一上拉电阻 在 /WR 信 号 的 上 升 沿 DATA 线 上 的 数 据 写 到
HT1621 外接上拉电阻的串行数据输入/输出 负电源; 地 OSCI 和 OSCO 外接一个 32.768KHz 晶振用于产生系 统时钟 若用另一个外部时钟源, 应接在 OSCI 上 若用片内 RC 振荡器 OSCI 和 OSCO 应悬空 LCD 电源输入 正电源
多功能LCD驱动器HT1621及其应用
多功能LCD驱动器HT1621及其应用
白浩伟;李大斌
【期刊名称】《国外电子元器件》
【年(卷),期】1999(000)004
【摘要】ＨＴ１６２１是ＨＯＬＴＥＫ公司生产的ＬＣＤ显示驱动专用芯片，可驱动多达１２８段的ＬＣＤ显示器。
本文介绍了ＨＴ１６２１的内部结构和工作原理，并给出了与８９Ｃ２０５１单片机的接口电路以及显示程序的设计方法。
【总页数】4页(P30-33)
【作者】白浩伟;李大斌
【作者单位】西安交通大学;西安通信学院
【正文语种】中文
【中图分类】TN873.93
